BRUKSANVISNING GKS 55+ G Professional BOSCH

Snitmarkeringen 0° (10) viser savklingens position ved retvinklede snit. Snitmarkeringen 45° (9) viser savklingens position ved 45°-snit. For at opnå et nøjagtigt snit skal du sætte rundsaven an mod emnet som vist på billedet. Det anbefales at lave et prøve- snit. Ibrugtagning u Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El‑værktøj til 230V kan også tilsluttes 220V. Tænd/sluk u Kontrollér, at du kan trykke på tænd/sluk-knappen uden at slippe håndtaget. For ibrugtagning af el-værktøjet skal du først aktivere kon- taktspærren (3) og derefter trykke på tænd/sluk-kontakten (2) og holde den inde. El‑værktøjet slukkes ved at slippe tænd/sluk-kontakten (2) igen. Bemærk: Af sikkerhedsgrunde kan tænd/sluk-kontakten (2) ikke fastlåses, men skal trykkes ned og holdes nede, så læn- ge saven er i drift. Forvalg af omdrejningstal (GKS 55+ GCE) Med indstillingshjulet omdrejningstal (1) kan du også forvæl- ge det nødvendige omdrejningstal under drift. Det nødvendige omdrejningstal afhænger af den anvendte savklinge og det materiale, der skal bearbejdes (se oversig- ten over savklinger i slutningen af denne brugsanvisning). Dette forhindrer overophedning af savtænderne ved sav- ning. Udløbsbremse (GKS55+G/GKS55+GCE) En integreret udløbsbremse forkorter savklingens efterløb, efter at el-værktøjet er slukket. Startstrømsbegrænsning (GKS 55+ GCE) Den elektroniske startstrømsbegrænsning begrænser ydelsen, når el‑værktøjet tændes, og muliggør driften til en 16A‑sikring. Konstantelektronik (GKS55+GCE) Konstantelektronikken holder omdrejningstallet stort set konstant ved tomgang og belastning og sikrer en ensartet ar- bejdsydelse. Arbejdsvejledning u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. Snitbredden varierer afhængigt af den anvendte savklinge. Beskyt savklinger mod stød og slag. Før el-værktøet i snitretningen i et jævnt tempo og med et let skub. En for kraftig fremføring kan forkorte indsatsværktø- jernes levetid væsentligt og beskadige el-værktøjet. Saveydelsen og snitkvaliteten afhænger i væsentlig grad af savklingens tilstand og tandform. Brug derfor kun skarpe savklinger, som er egnede til det materiale, der skal bear- bejdes. Savning af træ Valget af korrekt savklinge afhænger af trætype, trækvalitet og af, om der skal udføres længde- eller tværsnit. Ved længdesnit af grantræ opstår der lange, spiralformede spåner. Bøgetræs- og egetræsstøv er særlig sundhedsskadeligt, og arbejdet bør derfor kun udføres med støvudsugning. Savning af ikke-jernholdige metaller Bemærk: Brug kun skarpe savklinger, der er egnede til ikke- jernholdige metaller. Dette sikrer et pænt snit og forhindrer fastklemning af savklingen. Før det tændte el-værktøj mod emnet, og start forsigtigt med at save. Arbejd derefter videre med en smule fremføring og uden afbrydelser. Start altid snittet på den smalle side ved profiler, aldrig på den åbne side ved U-profiler. Understøt lange profiler for at undgå fastklemning af savklingen og tilbageslag af el-værktø- jet. Bosch Power Tools 1 609 92A 7SY | (17.05.2022)68 | Svensk Savning med parallelanslag (se billede D) Med parallelanslaget (11) kan du udføre præcise snit langs med en emnekant eller skære tynde, aflange stykker med samme størrelse. Løsn vingeskruen (7), og skub parallelanslagets skala (11) gennem føringen i bundpladen (14). Indstil den ønskede snitbredde som skalaværdi på den pågældende snitmarke- ring (10) eller (9), se afsnit "Snitmarkeringer". Skru vinge- skruen (7) fast igen. Savning med hjælpeanslag (se billede E) Til bearbejdning af store emner eller til skæring af lige kanter kan du fastgøre et bræt eller en liste som hjælpeanslag på emnet og føre rundsaven hele vejen med grundpladen på hjælpeanslaget. Savning med føringsskinne (GKS55+G/GKS55+GCE) (se billede F) Ved hjælp af føringsskinnen (30) kan du udføre retlinjede snit. Gummilæben på føringsskinnen bruges som overfladebe- skytter, hvilket forhindrer flosning af overfladen ved savning af træemner. Læg savklingen direkte an med tænderne mod gummilæben. Gummilæben skal tilpasses til den anvendte rundsav før al- lerførste snit med føringsskinnen (30). Læg hele føringsskin- nen (30) an mod emnet. Indstil en snitdybde på ca. 9 mm og en retvinklet geringsvinkel. Tænd rundsaven, og før den i sni- tretningen i et jævnt tempo og med et let skub. Med forbindelsesstykket (32) kan to styreskinner samles. Fastspændingen foretages ved hjælp af de fire skruer, der befinder sig i forbindelsesstykket. Vedligeholdelse og service Vedligeholdelse og rengøring u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret servi- ceværksted for Bosch el‑værktøj for at undgå farer. Pendulbeskyttelsesskærmen skal altid kunne bevæge sig frit og lukke automatisk. Derfor skal området omkring beskyt- telsesskærmen altid være rent. Fjern støv og spåner med en pensel. Ikke-coatede savklinger kan bestryges med et lag tyndt syre- fri olie, så de beskyttes mod korrosion. Fjern olien igen før savning, da træet ellers bliver plettet. Harpiks- eller limrester på savklingen forringer snitkvalite- ten. Rengør derfor savklinger straks efter brug. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Bortskaffelse El‑værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald af elek- trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind- samles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer. Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, 1 609 92A 7SY | (17.05.2022) Bosch Power ToolsSvensk | 69 gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Bosch Power Tools 1 609 92A 7SY | (17.05.2022)70 | Svensk Säkerhetsanvisningar för cirkelsågar Sågning u FARA! Håll händerna borta från kapområdet och bladet. Håll den andra handen på stödhandtaget eller motorkåpan. Om båda händer håller i sågen kan de inte kapas av bladet. u Berör inte området under arbetsstycket. Skyddet kan inte skydda dig från bladet under arbetsstycket. u Justera snittdjupet efter arbetsstyckets storlek. Mindre än en hel tand på sågen ska synas under arbetsstycket. u Håll aldrig arbetsstycket i handen eller över låret. Fixera arbetsstycket till en stabil bänk. Det är viktigt att arbeta med korrekt stöd för att undvika att kroppen exponeras, att bladet fastnar, eller att du tappar kontrollen över verktyget. u Håll endast elverktyget i de isolerade gripytorna när du utför ett arbete där skärverktyget kan komma i kontakt med dolda kablar eller den egna elförsörjningskabeln. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge användaren en elektrisk stöt. u Vid klyvning, använd alltid ett klyvningsstaket eller en rak styrskena. Detta förbättrar kapningens noggrannhet och minskar risken för att bladet fastnar. u Använd alltid blad med korrekt storlek och form på hålmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget. u Använd aldrig skadade eller felaktiga sågbladsbrickor eller bultar. Sågbladsbrickor och bultar är speciellt utformade för din såg, för optimal prestanda och för att den ska fungera säkert. Orsaker till kast och relaterade varningar - kast är en plötslig reaktion orsakat av ett nypt, fastnat eller felriktat sågblad, vilket orsakar en okontrollerad såg som lyfts upp och ut från arbetsstycket mot användaren - när bladet nyps eller fastnar genom att tänderna sluts, stoppas bladet och motorreaktionen driver verktyget snabbt tillbaka mot användaren - om bladet vrids eller hamnar snett vid kapningen, kan tänderna i den bakre kanten av bladet hamna i ytan av träet vilket gör att bladet hoppar ut ur arbetsstycket och upp mot användaren. Kast är resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner eller tillstånd och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som beskrivs nedan. u Håll stadigt med båda händer på sågen och placera armarna så att du kan hålla emot kaströrelser. Stå på vilken sida du vill om bladet, men inte direkt bakom. Kast kan göra att sågen hoppar bakåt, men kaströrelserna kan kontrolleras av användaren om lämpliga försiktighetsåtgärder har tagits. u När bladet fastnar eller om du avbryter ett snitt av någon anledning, släpp avtryckaren och håll sågen stilla i materialet tills bladet har stannat helt. Försök aldrig att ta bort sågen från arbetsstycket eller att dra sågen bakåt medan bladet roterar, annars kan kast uppstå. Undersök och korrigera orsaken till att bladet fastnar. u När du startar sågen igen i arbetsstycket, centrera bladet så att tänderna inte har tag i materialet. Om ett sågblad fastnat kan det krypa upp eller kastas från arbetsstycket när sågen startas på nytt. u Fixera större paneler för att minimera risken för att bladet fastnar och för kast. Stora paneler har en tendens att digna under sin egen vikt. Stöd måste placeras under panelen på båda sidor, nära såglinjen och nära kanten på panelen. u Använd inte slöa eller skadade blad. Oskarpa eller felaktigt inställda blad ger smalt sågspår vilket orsakar onödig friktion, att bladet fastnar och kast. u Bladets djup- och avfasningsreglage måste sitta fast ordentligt innan sågningen påbörjas. Om bladets justering ändras under sågning kan bladet fastna eller kast uppstå. u Var extra försiktig när du sågar i befintliga vägar eller andra blindareor. Det utskjutande bladet kan skära objekt som kan förorsaka kast. Nedre skyddsfunktion u Kontrollera det nedre skyddet så att det stängs korrekt innan varje användning. Använd inte sågen om det nedre skyddet inte kan flyttas fritt och stängs omedelbart. Fixera aldrig det nedre skyddet i öppen position.Om sågen tappas i golvet kan det nedre skyddet böjas. Lyft det nedre skyddet med handtaget som kan dras tillbaka och se till att det rör sig fritt och inte rör vid bladet eller någon annan del, vid alla vinklar och sågdjup. u Kontrollera att det nedre skyddets fjäder fungerar. Om skyddet och dess fjäder inte fungerar korrekt måste de repareras innan användning. Det nedre skyddet fungerar kanske dåligt på grund av skadade delar, klibbiga avlagringar eller ansamling av smuts. u Det nedre skyddet får endast dras tillbaka manuellt i specialfall, som vid instickssågning och sammansatt sågning. Lyft det nedre skyddet med handtaget som kan dras tillbaka och när bladet går in i materialet måste det nedre skyddet släppas.För alla andra typer av sågning ska det nedre skyddet fungera automatiskt. u Se alltid till att det nedre skyddet täcker bladet innan du sätter ner sågen på bänken eller golvet.Ett oskyddat, frigående blad gör att sågen går bakåt och sågar allt som kommer i dess väg. Var medveten om tiden det tar för bladet att stoppa efter att brytaren har släppts. Ytterligare säkerhetsanvisningar u Stick inte in handen i spånutmatningen. Du kan skada dig på roterande delar. u Arbeta inte med sågen när den är ovanför huvudhöjd. Då har du inte tillräckligt med kontroll över elverktyget. 1 609 92A 7SY | (17.05.2022) Bosch Power ToolsSvensk | 71 u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. u Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare. u Använd inte elverktyget stationärt. Det är inte konstruerat för drift med sågbord. u Säkra sågens styrplatta mot att förskjutas åt sidan vid ett "doppsnitt", som inte utförs rätvinkligt. En förskjutning åt sidan kan leda till att sågbladet kläms och att ett backslag uppstår. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. u Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. u Använd inga sågblad i HSS-stål. Dessa sågklingor kan lätt brytas sönder. u Såga inga järnmetaller. Glödande spån kan antända stoftbortsugningen. u Bär dammskyddsmask. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för längs- och tvärgående raka sågningar samt geringssågning i trä. Med lämpliga sågblad kan även tunna järnfria metaller, t. ex. profiler, sågas. Bearbetning av järnmetaller är inte tillåtet. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Reglage varvtalsförval (GKS 55+ GCE) (2) På-/av-strömbrytare (3) Startspärr för på-/av-strömbrytare (4) Insexnyckel (5) Spindel-arreteringsknapp (6) Skala geringsvinkel (7) Vingskruv för parallellanslag (8) Vingskruv för geringsvinkelförval (9) Snittmarkering 45° (10) Snittmarkering 0° (11) Parallellanslag

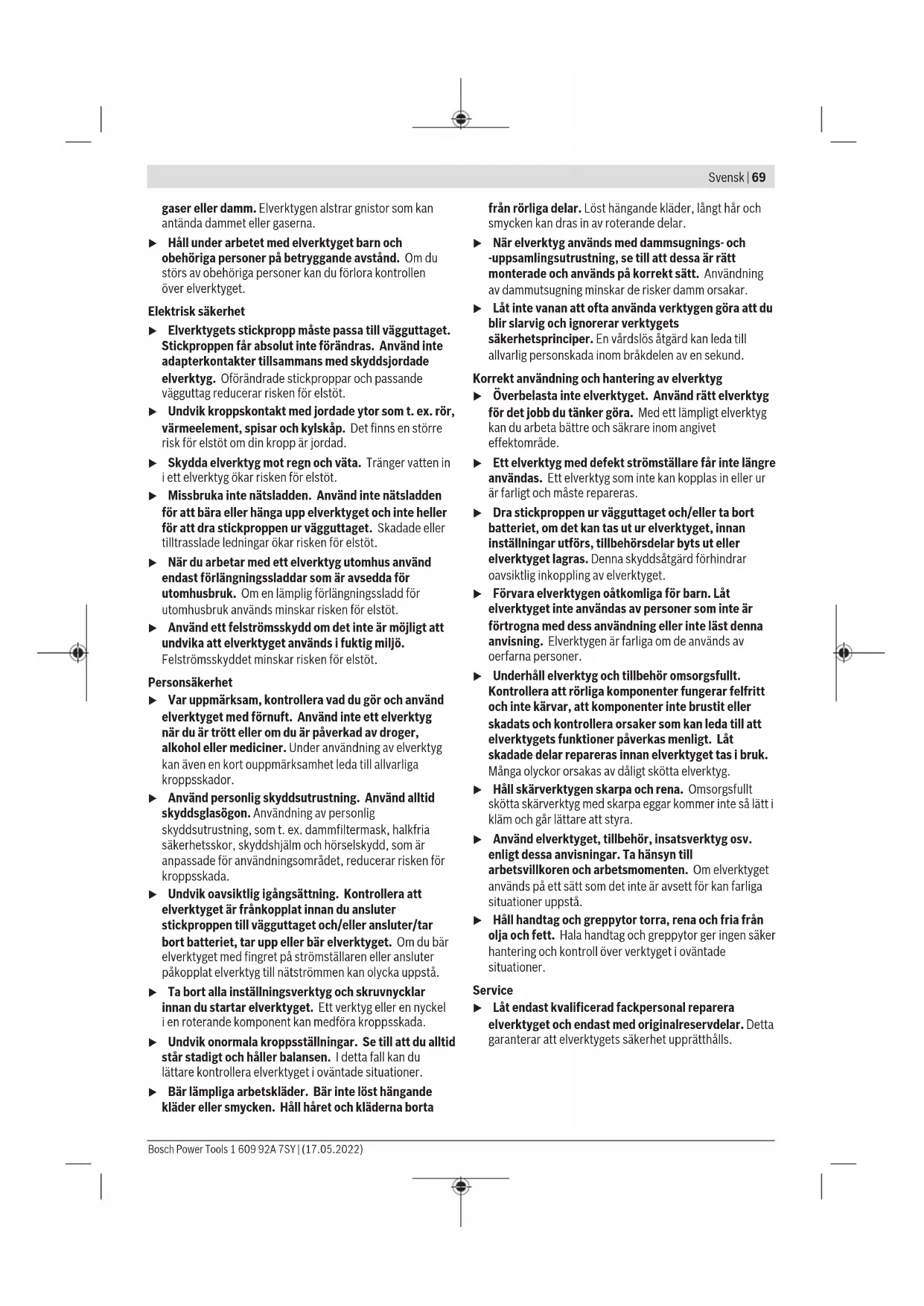

(12) Pendlande klingskydd (13) Justeringsspak för pendelkåpa (14) Grundplatta (15) Vingskruv för geringsvinkelförval (GKS 55+ G/GKS 55+ GCE) (16) Spånutkast (17) Skyddskåpa (18) Handtag (isolerad greppyta) (19) Tilläggshandtag (isolerad gripyta) (20) Spännskruv med skiva (21) Spännfläns (22) Cirkelsågklinga

(23) Fästfläns (24) Sågspindel (25) Fästskruv för utsugsadapter

(27) Spännspak för val av sågdjup (28) Sågdjupskala (29) Skruvtvingpar

(32) Anslutningsstycke

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

vanligt förekommande i handeln (ingår inte i leveransen) Tekniska data Handcirkelsåg GKS 165 GKS 55+ G GKS 55+ GCE Artikelnummer 3601F761.. 3601F820.. 3601F821.. Upptagen märkeffekt W 1100 1200 1350 Tomgångsvarvtal v/min 4900 4900 2100–4700 Max. sågdjup – vid geringsvinkel 0° mm 66 63 63 – vid geringsvinkel 45° mm 47 47,5 47,5 Spindellåsknapp ● ● ● Bosch Power Tools 1 609 92A 7SY | (17.05.2022)72 | Svensk Handcirkelsåg GKS 165 GKS 55+ G GKS 55+ GCE Inställning av varvtal – – ● Konstantelektronik – – ● Startströmsbegränsning – – ● Utlöpsbroms – ● ● Mått fotplatta mm 235×138×8 252×194×8,5 252×194×8,5 Sågklingans diameter mm 165 165 165 Fästhål mm 20 20 20 Vikt motsvarande EPTA-Procedure 01:2014 kg 3,6 3,8 3,8 Skyddsklass / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Buller-/vibrationsdata

GKS 165 GKS 55+ G GKS 55+ GCE

3601F761.. 3601F820.. 3601F821.. Bullernivåvärde beräknat enligtEN62841-2-5. Den A-klassade bullernivån hos elverktyget ligger typiskt på: Ljudtrycksnivå dB(A)

Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligtEN62841-2-5: Sågning i trä:

1,5 1,5 1,5 Sågning av metall:

1,5 1,5 1,5 Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Montage u Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal. Sätt i/byta ut cirkelsågklinga u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Använd skyddshandskar vid montering av sågklingan. Om sågklingan berörs finns risk för personskada. u Använd aldrig sliprondeller som tillsatsverktyg. u Använd endast sågklingor som motsvarar de specifikationer som anges i instruktionsboken och som motsvarar specifikationerna i EN847‑1 och som märkts i enlighet med detta. Välja sågblad En översikt över rekommenderade sågblad hittar du i slutet av denna bruksanvisning. 1 609 92A 7SY | (17.05.2022) Bosch Power ToolsSvensk | 73 Demontera sågblad (se bild A) Lägg elverktyget på frontsidan av motorkåpan vid verktygsbyte. – Tryck på spindellåsknappen (5) och håll den intryckt. u Aktivera endast spindellåsknappen (5) när sågspindeln står stilla. I annat fall kan elverktyget skadas. – Använd insexnyckeln (4) och skruva ut spännskruven (20) i vridriktningen ➊. – Sväng tillbaka pendelskyddskåpan (12) och håll fast den. – Ta av spännflänsen (21) och sågbladet (22) från sågspindeln (24). Montera sågbladet (se bild A) Lägg elverktyget på frontsidan av motorkåpan vid verktygsbyte. – Rengör sågbladet (22) och alla spänndelar som ska monteras. – Sväng tillbaka pendelskyddskåpan (12) och håll fast den. – Sätt sågbladet (22) på fästflänsen (23). Tändernas sågriktning (pilens riktning på sågbladet) och rotationsriktningspilen på skyddskåpan (12) ska stämma överens. – Sätt på spännflänsen (21) och skruva in spännskruven (20) i rotationsriktningen ➋. Se till att fästflänsen (23) och spännflänsen (21) är monterade i rätt position. – Tryck på spindellåsknappen (5) och håll den intryckt. – Använd insexnyckeln (4) för att dra åt spännskruven (20) i rotationsriktningen ➋. Åtdragningsmomentet ska vara 6−9Nm, det, motsvarar åtdragning för hand plus ¼ varv. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Montera utsugsadapter (se bild B) Sätt utsugsadaptern (26) på spånutkastet (16) tills den hakar fast. Säkra dessutom utsugsadaptern (26) med skruven (25). Till utsugsadaptern (26) kan en utsugsslang med en diameter på 35 mm anslutas. u Utsugsadaptern får inte monteras utan anslutet externt utsug. Utsugskanalen kan annars bli igensatt. u Ingen dammpåse får anslutas till utsugsadaptern. I annat fall kan utsugssystemet sättas igen. För att garantera ett optimalt utsug måste utsugsadaptern (26) rengöras regelbundet. Extern utsugning Anslut bortsugningsslangen till en dammsugare (tillbehör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning. Elverktyget kan anslutas direkt till uttaget på en universalsug från Bosch med fjärrstartsanordning. Denna startas automatiskt vid påslagning av elverktyget. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm. Drift u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Driftstyper Ställa in sågdjup (se bild C) u Anpassa sågdjupet till arbetsstyckets tjocklek. Mindre än en tandhöjd får vara synlig under arbetsstycket. Lossa spännspaken (27). För ett mindre sågdjup, dra bort sågen från grundplattan (14) för ett större sågdjup, tryck sågen mot grundplattan (14). Ställ in önskat mått på sågdjupsskalan. Dra åt spännspaken (27) igen. Om du efter att ha lossat spännspaken (27) inte kan justera sågningsdjupet helt, dra spännspaken (27) från sågen och sväng den neråt. Släpp spännspaken (27) igen. Upprepa denna procedur tills önskat sågningsdjup kan ställas in. Spännspakens spännkraft (27) kan efterjusteras. Skruva av spännspaken (27) och skruva fast den igen med minst 30° motsols. Om du efter att ha dragit åt spännspaken (27) inte kan fixera sågningsdjupet helt, dra spännspaken (27) från sågen och sväng den uppåt. Släpp spännspaken (27) igen. Upprepa denna procedur tills önskat sågningsdjup är fixerat Ställa in geringsvinkel (GKS55+G/GKS55+GCE) Lägg elverktyget på frontsidan av skyddskåpan (17). Lossa vingskruvarna (15) och (8). Sväng sågen åt sidan. Ställ in önskat mått på skalan (6). Skruva fast vingskruvarna (15) och (8) igen. Observera: vid geringssågningar är sågdjupet mindre än visat värde på sågdjupsskalan (28). Ställa in geringsvinkel (GKS165) Lägg elverktyget på frontsidan av skyddskåpan (17). Lossa vingskruven(8). Sväng sågen åt sidan. Ställ in önskat mått på skalan(6). Skruva fast vingskruven(8) igen. Bosch Power Tools 1 609 92A 7SY | (17.05.2022)74 | Svensk Observera: vid geringssågningar är sågdjupet mindre än visat värde på sågdjupsskalan (28). Sågningsmarkeringar

1,5 1,5 1,5 Saging av metall:

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Handcirkelsåg Produktnummer
