BEDIENUNGSANLEITUNG GKS 55+ G Professional BOSCH

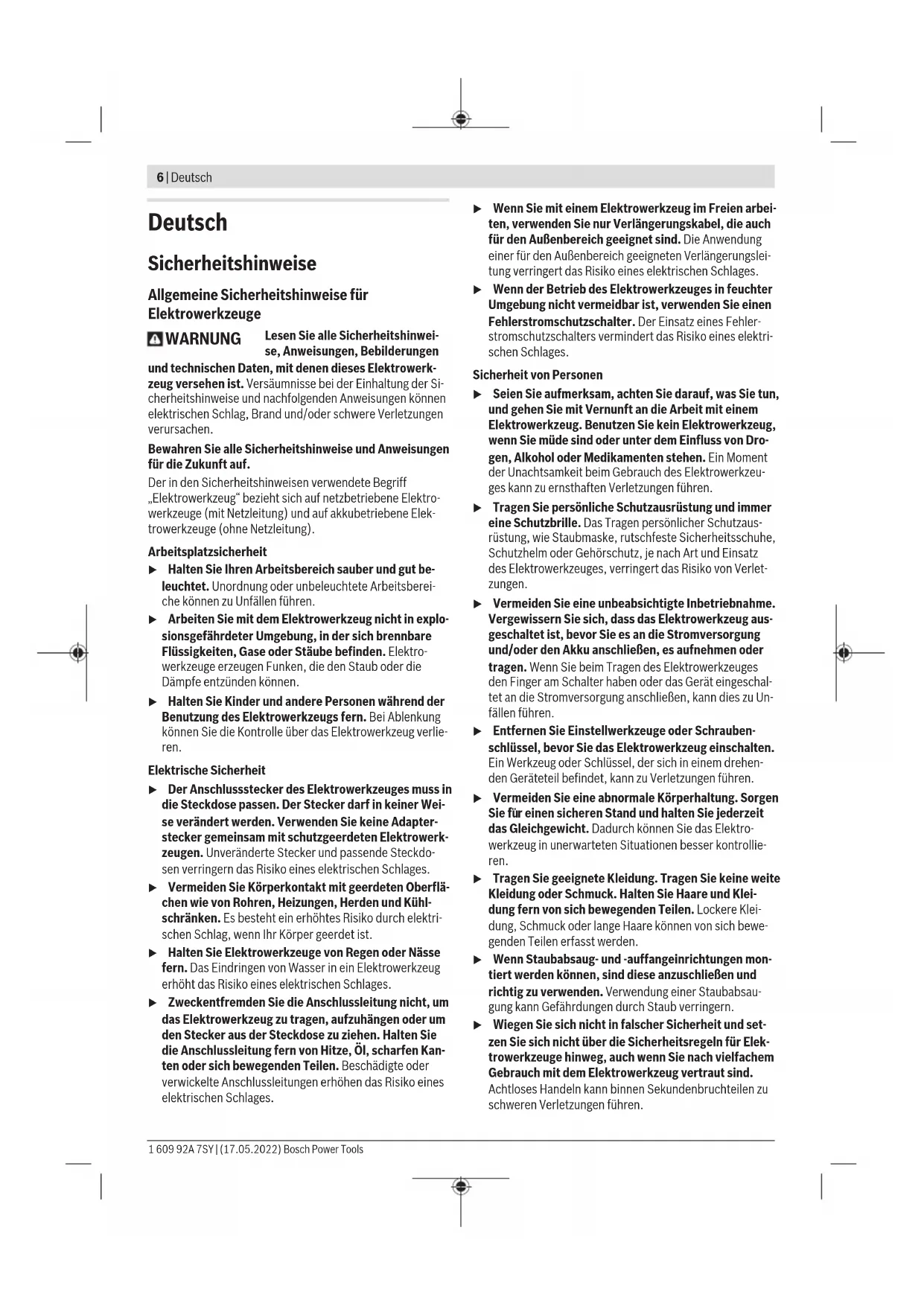

Bosch Power Tools 1 609 92A 7SY | (17.05.2022)6 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 1 609 92A 7SY | (17.05.2022) Bosch Power ToolsDeutsch | 7 Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Kreissägen Sägeverfahren u GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorge- häuse. Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden. u Greifen Sie nicht unter das Werkstück. Die Schutzhau- be kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. u Passen Sie die Schnitttiefe an die Dicke des Werk- stücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. u Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werk- stück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körper- kontakt, Klemmen des Sägeblattes oder Verlust der Kon- trolle zu minimieren. u Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Kon- takt mit einer spannungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag. u Verwenden Sie beim Längsschneiden immer einen An- schlag oder eine gerade Kantenführung. Dies verbes- sert die Schnittgenauigkeit und verringert die Möglich- keit, dass das Sägeblatt klemmt. u Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. rau- tenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. u Verwenden Sie niemals beschädigte oder falsche Sä- geblatt-Unterlegscheiben oder -Schrauben. Die Säge- blatt-Unterlegscheiben und -Schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Be- triebssicherheit. Rückschlag - Ursachen und entsprechende Sicherheitshinweise - Ein Rückschlag ist die plötzliche Reaktion infolge eines ha- kenden, klemmenden oder falsch ausgerichteten Sägeblat- tes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedien- person bewegt; - Wenn sich das Sägeblatt in dem sich schließenden Säge- spalt verhakt oder verklemmt, blockiert es, und die Motor- kraft schlägt die Säge in Richtung der Bedienperson zurück; - Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblatt- kante in der Holz-Oberfläche verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaß- nahmen, wie nachfolgend beschrieben, verhindert werden. u Halten Sie die Säge mit beiden Händen fest und brin- gen Sie Ihre Arme in eine Stellung, in der Sie die Rück- schlagkräfte abfangen können. Halten Sie sich immer Bosch Power Tools 1 609 92A 7SY | (17.05.2022)8 | Deutsch seitlich des Sägeblattes, nie das Sägeblatt in eine Li- nie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen. u Falls das Sägeblatt verklemmt oder Sie die Arbeit un- terbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Still- stand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt; sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes. u Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Säge- spalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Verhakt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. u Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu ver- mindern. Große Platten können sich unter ihrem Eigen- gewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, und zwar sowohl in der Nähe des Sä- gespalts als auch an der Kante. u Verwenden Sie keine stumpfen oder beschädigten Sä- geblätter. Sägeblätter mit stumpfen oder falsch ausge- richteten Zähnen verursachen durch einen zu engen Sä- gespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. u Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. u Seien Sie besonders vorsichtig beim Sägen in beste- hende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in verbor- gene Objekte blockieren und einen Rückschlag verursa- chen. Funktion der unteren Schutzhaube u Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die untere Schutzhaube niemals in ge- öffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen wer- den. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei al- len Schnittwinkeln und -tiefen weder Sägeblatt noch an- dere Teile berührt. u Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn untere Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ab- lagerungen oder Anhäufungen von Spänen lassen die un- tere Schutzhaube verzögert arbeiten. u Öffnen Sie die untere Schutzhaube von Hand nur bei besonderen Schnitten, wie z.B. „Tauch- und Winkel- schnitten“. Öffnen Sie die untere Schutzhaube mit dem Rückziehhebel und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eintaucht. Bei allen an- deren Sägearbeiten soll die untere Schutzhaube automa- tisch arbeiten. u Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sä- geblatt bedeckt. Ein ungeschütztes, nachlaufendes Sä- geblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit des Sägeblatts. Zusätzliche Sicherheitshinweise u Greifen Sie nicht mit den Händen in den Spanauswurf. Sie können sich an rotierenden Teilen verletzen. u Arbeiten Sie mit der Säge nicht über Kopf. Sie haben so keine ausreichende Kontrolle über das Elektrowerk- zeug. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. u Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche- rer geführt. u Betreiben Sie das Elektrowerkzeug nicht stationär. Es ist für einen Betrieb mit Sägetisch nicht ausgelegt. u Sichern Sie beim „Tauchschnitt“, der nicht rechtwink- lig ausgeführt wird, die Führungsplatte der Säge ge- gen seitliches Verschieben. Ein seitliches Verschieben kann zum Klemmen des Sägeblattes und damit zum Rück- schlag führen. u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerk- zeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. u Verwenden Sie keine Sägeblätter aus HSS-Stahl. Sol- che Sägeblätter können leicht brechen. u Sägen Sie keine Eisenmetalle. Glühende Späne können die Staubabsaugung entzünden. u Tragen Sie eine Staubschutzmaske. 1 609 92A 7SY | (17.05.2022) Bosch Power ToolsDeutsch | 9 Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, bei fester Auflage Längs- und Querschnitte mit geradem Schnittverlauf und auf Geh- rung in Holz auszuführen. Mit entsprechenden Sägeblättern können auch dünnwandige Nichteisenmetalle, z.B. Profile, gesägt werden. Das Bearbeiten von Eisenmetallen ist nicht zulässig. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Stellrad Drehzahlvorwahl (GKS 55+ GCE) (2) Ein-/Ausschalter (3) Einschaltsperre für Ein-/Ausschalter (4) Innensechskantschlüssel (5) Spindel-Arretiertaste (6) Skala Gehrungswinkel (7) Flügelschraube für Parallelanschlag (8) Flügelschraube für Gehrungswinkelvorwahl (9) Schnittmarkierung 45° (10) Schnittmarkierung 0° (11) Parallelanschlag

(12) Pendelschutzhaube (13) Verstellhebel für Pendelschutzhaube (14) Grundplatte (15) Flügelschraube für Gehrungswinkelvorwahl (GKS 55+ G/GKS 55+ GCE) (16) Spanauswurf (17) Schutzhaube (18) Handgriff (isolierte Grifffläche) (19) Zusatzgriff (isolierte Grifffläche) (20) Spannschraube mit Scheibe (21) Spannflansch (22) Kreissägeblatt

(23) Aufnahmeflansch (24) Sägespindel (25) Befestigungsschraube für Absaugadapter

(27) Spannhebel für Schnitttiefenvorwahl (28) Schnitttiefenskala (29) Schraubzwingenpaar

(30) Führungsschiene

(32) Verbindungsstück

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

handelsüblich (nicht im Lieferumfang enthalten) Technische Daten Handkreissäge GKS 165 GKS 55+ G GKS 55+ GCE Sachnummer 3601F761.. 3601F820.. 3601F821.. Nennaufnahmeleistung W 1100 1200 1350 Leerlaufdrehzahl min

4900 4900 2100–4700 max. Schnitttiefe – bei Gehrungswinkel 0° mm 66 63 63 – bei Gehrungswinkel 45° mm 47 47,5 47,5 Spindelarretierung ● ● ● Drehzahlvorwahl – – ● Konstantelektronik – – ● Anlaufstrombegrenzung – – ● Auslaufbremse – ● ● Abmessungen Grundplatte mm 235×138×8 252×194×8,5 252×194×8,5 Sägeblattdurchmesser mm 165 165 165 Aufnahmebohrung mm 20 20 20 Bosch Power Tools 1 609 92A 7SY | (17.05.2022)10 | Deutsch Handkreissäge GKS 165 GKS 55+ G GKS 55+ GCE Gewicht entsprechend EPTA-Procedure 01:2014 kg 3,6 3,8 3,8 Schutzklasse / II / II / II Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausfüh- rungen können diese Angaben variieren. Geräusch-/Vibrationsinformation

GKS 165 GKS 55+ G GKS 55+ GCE

3601F761.. 3601F820.. 3601F821.. Geräuschemissionswerte ermittelt entsprechend EN62841-2-5. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel dB(A)

Schallleistungspegel dB(A)

Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN62841-2-5: Sägen von Holz:

1,5 1,5 1,5 Sägen von Metall:

1,5 1,5 1,5 Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Montage u Verwenden Sie nur Sägeblätter, deren maximal zuläs- sige Geschwindigkeit höher ist als die Leerlaufdreh- zahl Ihres Elektrowerkzeugs. Kreissägeblatt einsetzen/wechseln u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Tragen Sie bei der Montage des Sägeblattes Schutz- handschuhe. Bei Berührung des Sägeblattes besteht Ver- letzungsgefahr. u Verwenden Sie keinesfalls Schleifscheiben als Ein- satzwerkzeug. u Verwenden Sie nur Sägeblätter, die den in dieser Be- triebsanleitung und auf dem Elektrowerkzeug angege- benen Kenndaten entsprechen und nach EN 847-1 ge- prüft und entsprechend gekennzeichnet sind. Sägeblatt auswählen Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung. Sägeblatt demontieren (siehe Bild A) Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am besten auf die Stirnseite des Motorgehäuses. – Drücken Sie die Spindel-Arretiertaste (5) und halten Sie diese gedrückt. 1 609 92A 7SY | (17.05.2022) Bosch Power ToolsDeutsch | 11 u Betätigen Sie die Spindel-Arretiertaste (5) nur bei stillstehender Sägespindel. Das Elektrowerkzeug kann sonst beschädigt werden. – Drehen Sie mit dem Innensechskantschlüssel (4) die Spannschraube (20) in Drehrichtung ➊ heraus. – Schwenken Sie die Pendelschutzhaube (12) zurück und halten Sie diese fest. – Nehmen Sie den Spannflansch (21) und das Sägeblatt (22) von der Sägespindel (24) ab. Sägeblatt montieren (siehe Bild A) Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am besten auf die Stirnseite des Motorgehäuses. – Reinigen Sie das Sägeblatt (22) und alle zu montierenden Spannteile. – Schwenken Sie die Pendelschutzhaube (12) zurück und halten Sie diese fest. – Setzen Sie das Sägeblatt (22) auf den Aufnahmeflansch (23) auf. Die Schneidrichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) und der Drehrichtungspfeil auf der Schutzhaube (12) müssen übereinstimmen. – Setzen Sie den Spannflansch (21) auf und schrauben Sie die Spannschraube (20) in Drehrichtung ➋ ein. Achten Sie auf die richtige Einbaulage von Aufnahmeflansch (23) und Spannflansch (21). – Drücken Sie die Spindel-Arretiertaste (5) und halten Sie diese gedrückt. – Ziehen Sie mit dem Innensechskantschlüssel (4) die Spannschraube (20) in Drehrichtung ➋ fest. Das Anzugs- moment soll 6–9Nm betragen, das entspricht handfest zzgl. ¼ Umdrehung. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Absaugadapter montieren (sieheBildB) Stecken Sie den Absaugadapter (26) auf den Spanauswurf (16), bis er einrastet. Sichern Sie den Absaugadapter (26) zusätzlich mit der Schraube (25). An den Absaugadapter (26) kann ein Absaugschlauch mit ei- nem Durchmesser von 35mm angeschlossen werden. u Der Absaugadapter darf nicht ohne angeschlossene Fremdabsaugung montiert sein. Der Absaugkanal kann sonst verstopfen. u An den Absaugadapter darf kein Staubsack ange- schlossen werden. Das Absaugsystem kann sonst ver- stopfen. Zur Gewährleistung einer optimalen Absaugung muss der Absaugadapter (26) regelmäßig gereinigt werden. Fremdabsaugung Verbinden Sie den Absaugschlauch mit einem Staubsauger (Zubehör). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung. Das Elektrowerkzeug kann direkt an die Steckdose eines Bosch-Allzwecksaugers mit Fernstarteinrichtung ange- schlossen werden. Dieser wird beim Einschalten des Elek- trowerkzeuges automatisch gestartet. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Betrieb u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Betriebsarten Schnitttiefe einstellen (siehe Bild C) u Passen Sie die Schnitttiefe an die Dicke des Werk- stücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. Lösen Sie den Spannhebel (27). Für eine kleinere Schnitttie- fe ziehen Sie die Säge von der Grundplatte (14) weg, für ei- ne größere Schnitttiefe drücken Sie die Säge zur Grundplat- te (14) hin. Stellen Sie das gewünschte Maß an der Schnitt- tiefenskala ein. Ziehen Sie den Spannhebel (27) wieder fest. Sollten Sie nach dem Lösen des Spannhebels (27) die Schnitttiefe nicht vollständig verstellen können, ziehen Sie den Spannhebel (27) von der Säge weg und schwenken ihn nach unten. Lassen Sie den Spannhebel (27) wieder los. Wiederholen Sie diesen Vorgang, bis die gewünschte Schnitttiefe einstellbar ist. Die Spannkraft des Spannhebels (27) kann nachgestellt werden. Schrauben Sie dazu den Spannhebel (27) ab und schrauben Sie ihn um mindestens 30° gegen den Uhrzeiger- sinn versetzt wieder fest. Sollten Sie nach dem Festziehen des Spannhebels (27) die Schnitttiefe nicht ausreichend fixieren können, ziehen Sie den Spannhebel (27) von der Säge weg und schwenken ihn nach oben. Lassen Sie den Spannhebel (27) wieder los. Wiederholen Sie diesen Vorgang, bis die Schnitttiefe fixiert ist. Bosch Power Tools 1 609 92A 7SY | (17.05.2022)12 | Deutsch Gehrungswinkel einstellen (GKS55+G/GKS55+GCE) Legen Sie das Elektrowerkzeug am besten auf die Stirnseite der Schutzhaube (17). Lösen Sie die Flügelschrauben (15) und (8). Schwenken Sie die Säge seitlich. Stellen Sie das gewünschte Maß an der Skala (6) ein. Schrauben Sie die Flügelschrauben (15) und (8) wieder fest. Hinweis: Bei Gehrungsschnitten ist die Schnitttiefe kleiner als der angezeigte Wert auf der Schnitttiefenskala (28). Gehrungswinkel einstellen (GKS165) Legen Sie das Elektrowerkzeug am besten auf die Stirnseite der Schutzhaube (17). Lösen Sie die Flügelschraube (8). Schwenken Sie die Säge seitlich. Stellen Sie das gewünschte Maß an der Skala (6) ein. Schrauben Sie die Flügelschraube (8) wieder fest. Hinweis: Bei Gehrungsschnitten ist die Schnitttiefe kleiner als der angezeigte Wert auf der Schnitttiefenskala (28). Schnittmarkierungen

Die Schnittmarkierung 0° (10) zeigt die Position des Säge- blattes bei rechtwinkligem Schnitt. Die Schnittmarkierung 45° (9) zeigt die Position des Sägeblattes bei 45°-Schnitt. Für einen maßgenauen Schnitt setzen Sie die Kreissäge wie im Bild gezeigt an das Werkstück. Führen Sie am besten einen Probeschnitt durch. Inbetriebnahme u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeuges übereinstimmen. Mit 230V gekennzeichnete Elektrowerkzeuge können auch an 220V betrieben werden. Ein-/Ausschalten u Stellen Sie sicher, dass Sie den Ein-/Ausschalter betä- tigen können, ohne den Handgriff loszulassen. Zur Inbetriebnahme des Elektrowerkzeuges betätigen Sie zuerst die Einschaltsperre(3), drücken anschließend den Ein-/Ausschalter(2) und halten ihn gedrückt. Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter (2) los. Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter (2) nicht arretiert werden, sondern muss während des Be- triebes ständig gedrückt bleiben. Drehzahlvorwahl (GKS 55+ GCE) Mit dem Stellrad Drehzahlvorwahl (1) können Sie die benö- tigte Drehzahl auch während des Betriebes vorwählen. Die erforderliche Drehzahl ist abhängig vom verwendeten Sägeblatt und dem zu bearbeitenden Material (siehe Säge- blattübersicht am Ende dieser Bedienungsanleitung). Dies verhindert eine Überhitzung der Sägezähne beim Sägen. Auslaufbremse (GKS55+G/GKS55+GCE) Eine integrierte Auslaufbremse verkürzt das Nachlaufen des Sägeblattes nach dem Ausschalten des Elektrowerkzeuges. Anlaufstrombegrenzung (GKS55+GCE) Die elektronische Anlaufstrombegrenzung begrenzt die Leis- tung beim Einschalten des Elektrowerkzeuges und ermog- licht den Betrieb an einer 16-A-Sicherung. Konstantelektronik (GKS55+GCE) Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung. Arbeitshinweise u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Die Schnittbreite variiert je nach verwendetem Sägeblatt. Schützen Sie Sägeblätter vor Stoß und Schlag. Führen Sie das Elektrowerkzeug gleichmäßig und mit leich- tem Schub in Schnittrichtung. Zu starker Vorschub verrin- gert die Lebensdauer der Einsatzwerkzeuge erheblich und kann dem Elektrowerkzeug schaden. Die Sägeleistung und die Schnittqualität hängen wesentlich vom Zustand und der Zahnform des Sägeblattes ab. Verwen- den Sie deshalb nur scharfe und für den zu bearbeitenden Werkstoff geeignete Sägeblätter. Sägen von Holz Die richtige Wahl des Sägeblattes richtet sich nach Holzart, Holzqualität und danach, ob Längs- oder Querschnitte gefor- dert sind. Bei Längsschnitten von Fichte entstehen lange, spiralförmi- ge Späne. Buchen- und Eichenstäube sind besonders gesundheitsge- fährdend, arbeiten Sie deshalb nur mit Staubabsaugung. Sägen von Nichteisenmetall Hinweis: Verwenden Sie nur ein für Nichteisenmetall geeig- netes, scharfes Sägeblatt. Dies gewährleistet einen saube- ren Schnitt und verhindert das Klemmen des Sägeblattes. Führen Sie das Elektrowerkzeug eingeschaltet gegen das Werkstück und sägen Sie es vorsichtig an. Arbeiten Sie an- schließend mit wenig Vorschub und ohne Unterbrechung weiter. Beginnen Sie den Schnitt bei Profilen immer an der schma- len Seite, bei U-Profilen nie an der offenen Seite. Stützen Sie lange Profile ab, um das Klemmen des Sägeblattes und einen Rückschlag des Elektrowerkzeuges zu vermeiden. Sägen mit Parallelanschlag (siehe Bild D) Der Parallelanschlag (11) ermöglicht exakte Schnitte ent- lang einer Werkstückkante beziehungsweise das Schneiden maßgleicher Streifen. 1 609 92A 7SY | (17.05.2022) Bosch Power ToolsDeutsch | 13 Lösen Sie die Flügelschraube (7) und schieben Sie die Skala des Parallelanschlags (11) durch die Führung in der Grund- platte (14). Stellen Sie die gewünschte Schnittbreite als Skalenwert an der entsprechenden Schnittmarkierung (10) bzw. (9) ein, siehe Abschnitt „Schnittmarkierungen“. Dre- hen Sie die Flügelschraube (7) wieder fest. Sägen mit Hilfsanschlag (siehe Bild E) Zur Bearbeitung großer Werkstücke oder zum Schneiden ge- rader Kanten können Sie ein Brett oder eine Leiste als Hilfs- anschlag am Werkstück befestigen und die Kreissäge mit der Grundplatte am Hilfsanschlag entlangführen. Sägen mit Führungsschiene (GKS55+G/GKS55+GCE) (sieheBildF) Mithilfe der Führungsschiene (30) können Sie geradlinige Schnitte durchführen. Die Gummilippe an der Führungsschiene dient als Spanreiß- schutz, der beim Sägen von Holzwerkstoffen ein Ausreißen der Oberfläche verhindert. Das Sägeblatt muss dazu mit den Zähnen direkt an der Gummilippe anliegen. Die Gummilippe muss vor dem allerersten Schnitt mit der Führungsschiene (30) an die verwendete Kreissäge ange- passt werden. Legen Sie hierzu die Führungsschiene (30) mit der gesamten Länge auf ein Werkstück. Stellen Sie eine Schnitttiefe von ca. 9mm und einen rechtwinkligen Geh- rungswinkel ein. Schalten Sie die Kreissäge ein und führen Sie diese gleichmäßig und mit leichtem Schub in Schnittrich- tung. Mit dem Verbindungsstück (32) können zwei Führungs- schienen zusammengesetzt werden. Das Spannen erfolgt mittels der vier im Verbindungsstück befindlichen Schrau- ben. Wartung und Service Wartung und Reinigung u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher- heitsgefährdungen zu vermeiden. Die Pendelschutzhaube muss sich immer frei bewegen und selbsttätig schließen können. Halten Sie deshalb den Be- reich um die Pendelschutzhaube stets sauber. Entfernen Sie Staub und Späne mit einem Pinsel. Nicht beschichtete Sägeblätter können durch eine dünne Schicht säurefreien Öls vor Korrosionsansatz geschützt wer- den. Entfernen Sie vor dem Sägen das Öl wieder, weil Holz sonst fleckig wird. Harz- oder Leimreste auf dem Sägeblatt beeinträchtigen die Schnittqualität. Reinigen Sie deshalb Sägeblätter gleich nach dem Gebrauch. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711)40040460 Fax: (0711)40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Nur für EU-Länder: Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek- tro- und Elektronik-Altgerate und ihrer Umsetzung in natio- nales Recht mussen nicht mehr gebrauchsfahige Elektro- werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugefuhrt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nikaltgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- Bosch Power Tools 1 609 92A 7SY | (17.05.2022)14 | English tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Handkreissäge Sachnummer
