사용 설명서 GKM 18 VLI Professional BOSCH

본 전동공구와 함께 제공된 모 든 안전경고, 지시사항, 그림 및 사양을 숙지하십시오. 다음의 지시 사항을 준수하 지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명 서를 잘 보관하십시오. 다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터 리를 사용하는 (전선이 없는) 전동 기기를 의미합니

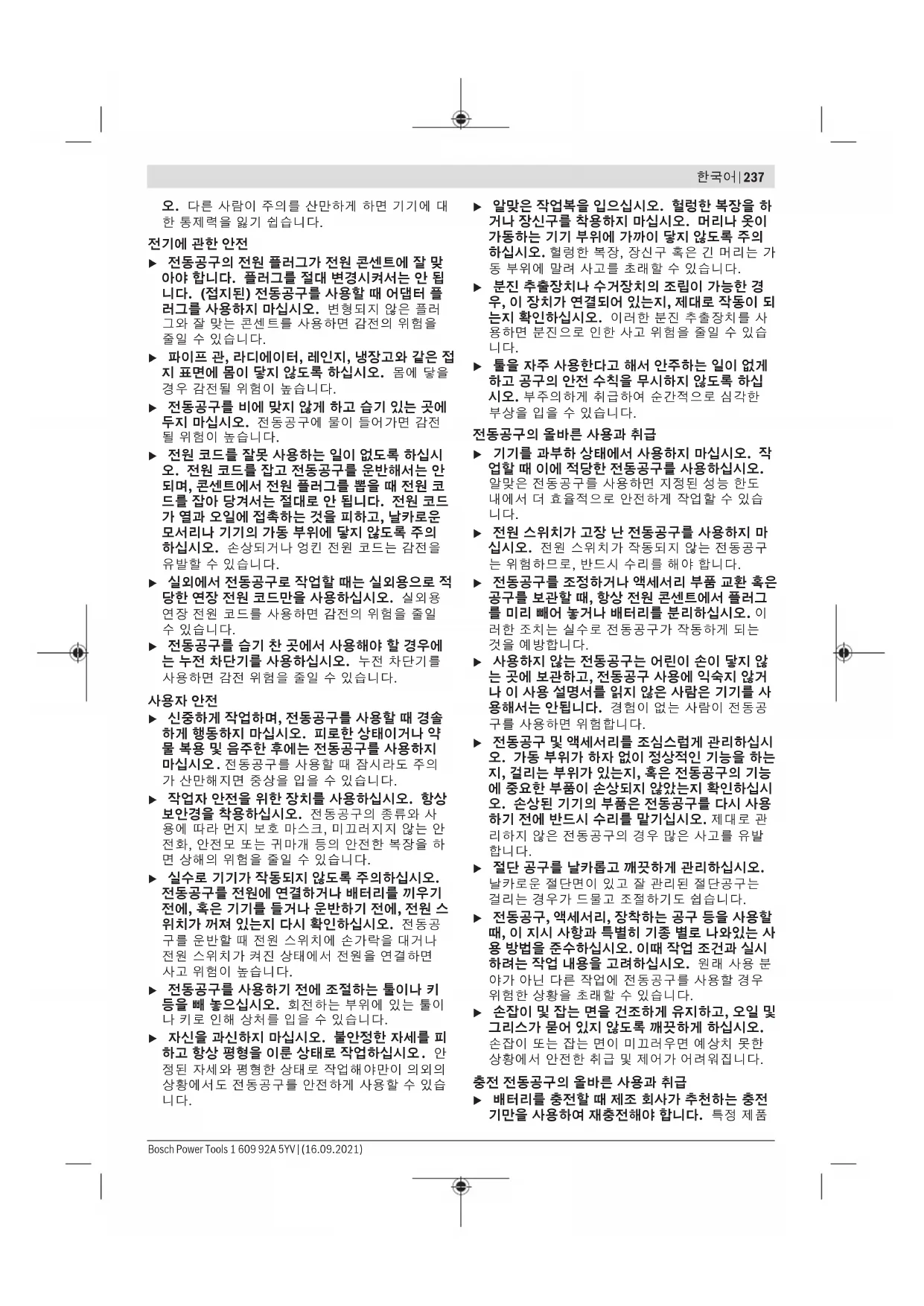

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고 를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시 1 609 92A 5YV | (16.09.2021) Bosch Power Tools한국어 | 237 오. 다른 사람이 주의를 산만하게 하면 기기에 대 한 통제력을 잃기 쉽습니다.

u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩 니다. (접지된) 전동공구를 사용할 때 어댑터 플 러그를 사용하지 마십시오. 변형되지 않은 플러 그와 잘 맞는 콘센트를 사용하면 감전의 위험을

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접 지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전 될 위험이 높습니다. u 전원 코드를 잘못 사용하는 일이 없도록 하십시 오. 전원 코드를 잡고 전동공구를 운반해서는 안 되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코 드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드 가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의 하십시오. 손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다. u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에 는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약 물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오 . 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사 용에 따라 먼지 보호 마스크, 미끄러지지 않는 안 전화, 안전모 또는 귀마개 등의 안전한 복장을 하 면 상해의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들거나 운반하기 전에, 전원 스 위치가 꺼져 있는지 다시 확인하십시오. 전동공 구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다. u 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이 나 키로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피 하고 항상 평형을 이룬 상태로 작업하십시오 . 안 정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습

u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하 거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가 동 부위에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경 우, 이 장치가 연결되어 있는지, 제대로 작동이 되 는지 확인하십시오. 이러한 분진 추출장치를 사 용하면 분진으로 인한 사고 위험을 줄일 수 있습

u 툴을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십 시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다. 전동공구의 올바른 사용과 취급 u 기기를 과부하 상태에서 사용하지 마십시오. 작 업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습

u 전원 스위치가 고장 난 전동공구를 사용하지 마 십시오. 전원 스위치가 작동되지 않는 전동공구 는 위험하므로, 반드시 수리를 해야 합니다. u 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그 를 미리 빼어 놓거나 배터리를 분리하십시오. 이 러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않 는 곳에 보관하고, 전동공구 사용에 익숙지 않거 나 이 사용 설명서를 읽지 않은 사람은 기기를 사 용해서는 안됩니다. 경험이 없는 사람이 전동공 구를 사용하면 위험합니다. u 전동공구 및 액세서리를 조심스럽게 관리하십시 오. 가동 부위가 하자 없이 정상적인 기능을 하는 지, 걸리는 부위가 있는지, 혹은 전동공구의 기능 에 중요한 부품이 손상되지 않았는지 확인하십시 오. 손상된 기기의 부품은 전동공구를 다시 사용 하기 전에 반드시 수리를 맡기십시오. 제대로 관 리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다. u 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사 용 방법을 준수하십시오. 이때 작업 조건과 실시 하려는 작업 내용을 고려하십시오. 원래 사용 분 야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다. u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오. 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다. 충전 전동공구의 올바른 사용과 취급 u 배터리를 충전할 때 제조 회사가 추천하는 충전 기만을 사용하여 재충전해야 합니다. 특정 제품 Bosch Power Tools 1 609 92A 5YV | (16.09.2021)238 | 한국어 의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있

u 각 전동공구용으로 나와있는 배터리만을 사용하 십시오. 다른 종류의 배터리를 사용하면 상해를 입거나 화재를 초래할 수 있습니다. u 배터리를 사용하지 않을 때는, 각 극을 자극 할 수 있는 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다. u 배터리를 잘못 사용하면 누수가 생길 수 있습니 다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접촉하게 되었을 경우 즉시 물로 씻으십 시오. 유체가 눈에 닿았을 경우 바로 의사와 상담 하십시오. 배터리에서 나오는 유체는 피부에 자 극을 주거나 화상을 입힐 수 있습니다. u 손상된 배터리 또는 공구를 사용하지 마십시오. 손상되었거나 개조된 배터리는 예기치 못한 특성 으로 인해 화재, 폭발 또는 부상의 위험을 초래할

u 배터리 또는 공구가 화기 또는 지나치게 높은 온 도에 노출되지 않도록 하십시오. 화기 또는 130 °C 이상의 온도에 노출되면 폭발할 위험이 있습

u 충전 지침을 준수하고 지침에 제시된 범위를 벗 어난 온도에서 충전하지 마십시오. 제시된 범위 를 벗어난 부적절한 온도에서 충전할 경우 배터 리가 손상되어 화재 발생의 위험이 증가됩니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 , 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할

u 손상된 배터리는 절대 수리하지 마십시오. 배터 리 수리는 제조사 또는 공인 서비스센터에서만 진행할 수 있습니다.

u 위험: 절단 영역 및 절단날에 손을 가까이 두 지 마십시오. 양손으로 톱을 잡고 있으면, 절단날 에 손이 베일 염려가 없습니다. u 가공물 아래쪽으로 손을 내밀지 마십시오. 가드 를 사용해도 가공물 아래쪽에 있는 절단날로부터 보호받을 수 있는 것은 아닙니다. u 가공물의 두께에 맞춰 절단 깊이를 조정하십시 오. 모든 가공물에서 최대 깊이로 절단하면 안 됩

u 절단 작업을 진행하는 동안 가공물을 절대 손으 로 잡거나 다리에 닿지 않게 하십시오. 가공물을 작업대에 안전하게 고정시키십시오. 신체 노출, 절단날 고착 또는 통제력 상실 등을 최소화하려 면 가공물을 단단히 고정하는 것이 중요합니다. u 절단 공구가 숨겨진 배선에 접촉할 가능성이 있 는 작업을 수행할 경우, 전동공구의 절연된 손잡 이 면을 잡으십시오. 전류가 흐르는 전선에 접촉 되면, 전동공구의 노출된 금속 부분에 전류가 흐 르는 상태가 되어 작업자가 감전될 수 있습니다. u 켜는 작업을 할 때는 항상 립 펜스나 일자 가이드 를 사용하십시오. 절단 작업의 정확도를 높이고, 톱날이 고착될 가능성을 줄일 수 있습니다. u 항상 주축 구멍의 크기와 모양(다이아몬드형 또 는 원형)이 맞는 절단날을 사용하십시오. 절단날 이 톱에 장착된 장비와 맞지 않으면 중심을 벗어 난 상태로 작동되어 통제력을 잃을 수 있습니다. u 손상되거나 올바르지 않은 톱날 와셔나 볼트를 사용해서는 안 됩니다. 톱날에 맞는 와셔와 볼트 를 사용해야 안전하고 최적화된 작업을 할 수 있

킥백 현상의 원인 및 관련 경고사항 –킥백(반동)이란 톱날이 꽉 끼이거나 고착되거나 어긋나면서 생기는 갑작스런 반작용을 의미하며, 반 동이 생기면 통제력을 잃고 톱이 들어 올려지면서 가공물을 벗어나 작업자를 향할 수 있습니다. –작업이 중단된 절단 자국에 톱날이 꽉 끼이거나 고착되면, 톱날이 멈추고 모터 반응으로 인해 장비 가 갑자기 작업자를 향해 뒤쪽으로 이동될 수 있습

- 톱날이 절단 부위에서 비틀리거나 어긋나면, 톱날 뒤쪽 모서리에 있는 톱니가 목재 표면 상단을 파고 들어갈 수 있으며, 이로 인해 톱날이 절단 자국을 타 고 내려가서 작업자쪽으로 튀어 오를 수 있습니다. 킥백 현상은 톱을 잘못 사용하거나 잘못된 조작 절 차 또는 조건으로 인해 발생하며 아래와 같은 방법 으로 예방할 수 있습니다. u 양손으로 톱의 손잡이를 단단히 잡고, 팔은 반동 력을 견딜 수 있는 위치에 놓으십시오. 몸을 톱날 과 일렬로 두지 말고 톱날 한쪽에 비켜 두십시오. 반동으로 인해 톱이 뒤쪽으로 튕길 수 있지만, 적 절한 예방 조치를 취한다면 작업자가 반동력을 조절할 수 있습니다. u 어떤 이유로든 날이 고착되거나 절단되지 않을 경우 작동장치에서 손을 떼고 작업 소재에서 톱 날이 완전히 멈출 때까지 톱을 잡고 계십시오. 톱 날이 움직이는 동안 또는 반동이 생길 수 있는 상 태에서는 가공물에서 톱을 떼어내거나 톱을 뒤쪽 으로 당기지 마십시오. 점검을 통해 톱날의 고착 원인을 제거할 수 있는 조치를 취하십시오. u 가공물에서 톱을 다시 작동시키면, 톱날의 중심 을 절단 자국에 맞춰 톱니가 작업 소재에 걸리지 않도록 하십시오. 톱날이 고착되면, 톱이 다시 작 동되면서 톱날이 가공물을 타고 휙 올라가거나 튕겨나갈 수 있습니다. u 큰 패널은 받침대로 받쳐줌으로써 톱날이 끼일 위험 및 반동 위험을 최소한으로 줄이십시오. 패 널이 너무 크면 무게 때문에 아래로 처질 수 있습 니다. 받침대는 양쪽 패널 아래 절단선 가까이, 그 리고 패널 가장자리 가까이에 배치해야 합니다. u 무디거나 손상된 톱날을 사용하지 마십시오. 톱 날이 무디거나 올바르게 장착되지 않은 경우 절 단 자국이 좁게 형성되면서 과도한 마찰, 톱날 고 착 그리고 반동이 생길 수 있습니다. 1 609 92A 5YV | (16.09.2021) Bosch Power Tools한국어 | 239 u 톱날 깊이 및 경사 조정 고정 레버는 단단히 고정 되어 있어야 하며, 절단하기 전에 잘 고정되어 있 는지 확인하십시오. 절단하는 도중에 톱날 조정 상태가 바뀌면, 톱날이 고착되거나 반동이 생길

u 벽 안쪽이나 눈에 잘 보이지 않는 부분을 절단할 때는 특히 주의하십시오. 돌출된 톱날로 가공물 을 자르면서 킥백 현상이 발생할 수 있습니다.

u 사용하기 전에 항상 아래쪽 가드가 잘 씌워져 있 는지 확인하십시오. 아래쪽 가드가 원하는 대로 움직이지 않을 경우 톱을 작동하지 말고 즉시 가 드를 씌우십시오. 아래쪽 가드를 개방된 위치에 고정시키거나 묶지 마십시오.실수로 톱이 떨어진 경우, 아래쪽 가드가 구부러질 수 있습니다. 핸들 을 되감아 아래쪽 가드를 들어 올려 가드가 원하 는 대로 잘 움직이는지, 톱날 또는 다른 부위를 건 드리지 않는지 모든 절단 각도 및 절단 깊이에서

u 아래쪽 가드 스프링이 작동하는지 확인하십시 오. 가드 및 스프링이 제대로 작동하지 않을 경 우, 사용하기 전에 서비스를 받아야 합니다. 부품 손상, 끈끈한 침전물 생성 또는 파편들로 인해 가 드 작동이 느려질 수 있습니다. u 아래쪽 가드는 플런지 절단 및 혼합 절단과 같이 특수한 절단 작업이 이루어지는 경우에만 수동으 로 감을 수 있습니다. 핸들을 되감아 아래쪽 가드 를 들어 올리고, 톱날이 소재에 진입하면 바로 아 래쪽 가드에서 손을 떼야 합니다.다른 톱질 작업 을 할 경우, 아래쪽 가드는 자동으로 작동되는 것

u 톱을 작업대 또는 바닥에 내려놓기 전에 톱날이 아래쪽 가드에 씌워져 있는지 항상 확인하십시 오.톱날에 가드가 씌워져 있지 않거나 톱날이 관 성에 의해 아직 움직인다면 톱이 뒤쪽으로 이동 하면서 그 경로에 놓인 물체를 절단할 수 있습니 다. 스위치에서 손을 뗀 후 톱날이 멈추기 전까지 시간이 얼마나 걸리는지 확인하십시오.

u 칩 배출구를 손으로 잡지 마십시오. 회전하는 부 품에서 부상을 입을 수 있습니다. u 머리 위쪽에서 톱으로 작업하지 마십시오. 전동 공구에 대한 통제력을 잃을 수 있습니다. u 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전 력 공급회사에 문의하십시오. 전선에 접하게 되 면 화재나 전기 충격을 야기할 수 있습니다. 가스 관을 손상시키면 폭발 위험이 있습니다. 수도관 을 파손하게 되면 재산 피해를 야기할 수 있습니

u 전동공구가 고정되지 않은 상태에서 작동하지 마 십시오. 톱 테이블과 함께 사용하기 위한 용도로 설계되지 않았습니다. u 작업물을 잘 고정하십시오. 고정장치나 기계 바 이스에 끼워서 작업하면 손으로 잡는 것보다 더

u 고속강(HSS)으로 된 톱날은 사용하지 마십시오. 이런 톱날은 쉽게 부러질 수 있습니다. u 분진 마스크를 착용하십시오. u 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하 거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다. u 배터리를 분해하지 마십시오. 단락이 발생할 위

u 못이나 스크류 드라이버 같은 뾰족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상 될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있

u 제조사의 배터리 제품만 사용하십시오. 그래야만 배터리 과부하의 위험을 방지할 수 있습니다. 배터리를 태양 광선 등 고열에 장시간 노 출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다. u 전동공구를 내려놓기 전에 기기가 완전히 멈추었 는지 확인하십시오. 삽입공구가 걸리거나 전동공 구에 대한 통제가 어려워질 수 있습니다.

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 전동공구는 철금속을 절단 깊이 50mm 이하로 톱 작업하는 데 사용됩니다. 본 전동공구는 목재 가공용으로 사용할 수 없습니

뜨거운 금속 칩과 톱밥이 섞이면 화재 발생 위험이

제품의 주요 명칭에 표기되어 있는 번호는 기기 그 림이 나와있는 면을 참고하십시오. (1) 스핀들 잠금 버튼 (2) 안전반 및 칩 수거 용기 (3) 공구 걸이 고리 (4) 절단 깊이 눈금자 (5) 육각키 (6) 전원 스위치용 시동 안전 잠금장치 (7) 전원 스위치 (8) 배터리 해제 버튼

Bosch Power Tools 1 609 92A 5YV | (16.09.2021)240 | 한국어 (10) 절단 깊이 설정용 고정 레버 (11) 모터 케이스 (12) 절단 표시 0° (13) 베이스 플레이트 (14) 평행 조절자

(15) 손잡이(절연된 손잡이 부위) (16) 클램핑 볼트(와셔 포함) (17) 고정 플랜지 (18) 톱날

(19) 수용 플랜지 (20) 톱 스핀들 (21) 하부 안전반 (22) 하부 안전반용 조절 레버 (23) 나사식 고정장치

(24) 칩 수거 용기 커버 (25) 칩 수거 용기 잠금장치 (26) "PowerLight" 램프 a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

베이스 플레이트 치수 mm 105 x 200

mm 1.0 최대 톱니 두께/톱니 세

mm 2.5 최소 톱니 두께/톱니 세

kg 2.6–3.6 충전 시 권장되는 주변

GAL 18... GAX 18... GAL 36... A) 배터리GBA 18V 5.0Ah 장착 시 20−25°C에서 측정

B) 배터리 ProCORE18V 12.0Ah를 사용할 경우, 가공할 때 배터리가 작업물 위에 위치합니다. 이 경우 최대 절 단 깊이에 도달할 수 없습니다. C) 온도 <0 °C일 때 출력 제한

u 톱날에 허용되는 속도가 전동공구의 최고 무부하 속도보다 높은 톱날만 사용해야 합니다.

u 기술자료에 기재되어 있는 충전기만 사용하십시 오. 귀하의 전동공구에 사용된 리튬이온 배터리 에 맞춰진 충전기들입니다. 지침: 배터리는 일부 충전되어 공급됩니다. 배터리 의 성능을 완전하게 보장하기 위해서는 처음 사용하 기 전에 배터리를 충전기에 완전히 충전하십시오. 리튬이온 배터리는 항상 충전할 수 있으며, 이로 인 해 수명이 단축되지 않습니다. 충전을 하다 중간에 중지해도 배터리가 손상되지 않습니다. 리튬 이온 배터리는 “Electronic Cell Protection (ECP)” (전자 셀 보호) 기능이 있어 과도하게 방전 되지 않습니다. 배터리가 방전되면 안전 스위치가 작동하여 전동공구가 꺼지고 비트가 더 이상 움직이

u 전동공구가 자동으로 작동이 중단된 경우 전원 스위치를 계속 누르지 마십시오. 배터리가 손상

폐기처리에 관련된 지시 사항을 준수하십시오.

배터리 (9) 는 배터리 해제 버튼 (8) 이 실수로 눌려 져 배터리가 빠지는 것을 방지하기 위해 잠금장치가 이중으로 되어 있습니다. 전동공구에 배터리가 끼워 져 있는 동안 배터리는 스프링으로 제 위치에 고정

배터리 (9) 를 분리하려면 배터리 해제 버튼 (8) 을 누른 상태에서 배터리를 전동공구 뒤쪽으로 당겨내 십시오. 무리하게 힘을 가하지 마십시오. 배터리 충전상태 표시기 배터리 충전상태 표시기에 있는 녹색 LED는 배터리 의 충전 상태를 나타냅니다. 안전상의 이유로 전동 공구가 멈춰 있는 경우에만 잔량상태 확인이 가능합

충전상태 표시기 버튼 또는 을 누르면, 충전 상 태가 표시됩니다. 배터리가 분리된 상태에서도 표시

충전상태 표시기 버튼을 눌렀는데도 LED가 켜지지 않으면 배터리가 손상된 것이므로 교환해 주어야 합

1 609 92A 5YV | (16.09.2021) Bosch Power Tools한국어 | 241 배터리 형식 GBA 18V... LED 용량 연속등 3× 녹색 60−100% 연속등 2× 녹색 30−60% 연속등 1× 녹색 5−30% 점멸등 1× 녹색 0−5% 배터리 형식 ProCORE18V... LED 용량 연속등 5× 녹색 80−100 % 연속등 4× 녹색 60−80 % 연속등 3× 녹색 40−60 % 연속등 2× 녹색 20−40 % 연속등 1× 녹색 5−20 % 점멸등 1× 녹색 0−5 % 원형 톱날 장착하기/교환하기 u 전동공구에 각종 작업을 하기 전에 배터리를 빼

u 톱날을 조립할 때 보호 장갑을 착용하십시오. 톱 날에 닿게 되면 상해를 입을 수 있습니다. u 직경이 최소 130mm 이상이고 최대 136mm 이 하인 톱날만 사용하십시오. u 절대로 연마석을 톱날로 사용해서는 안 됩니다. u 이 사용 설명서 및 전동공구에 나와있는 특성 자 료에 부합하며 EN847‑1 인증 표시가 있는 톱날

추천하는 톱날 목록은 본 설명서의 마지막 부분에

톱날 분리하기(그림 A 참고) 공구를 교환할 때 전동공구를 모터 하우징의 앞쪽으 로 놓는 것이 제일 좋습니다. – 스핀들 잠금 버튼 (1) 을 누른 후 누른 상태를 유

u 스핀들 잠금 버튼 (1) 은 톱 스핀들이 완전히 정 지된 상태에서만 누르십시오. 그렇게 하지 않으 면 전동공구가 손상될 수 있습니다. – 육각키 (5) 를 이용하여 클램핑 볼트 (16) 을 ➊ 방향으로 돌려 푸십시오. – 하부 안전반 (21) 의 방향을 되돌린 후 안전반을

– 고정 플랜지 (17) 및 톱날 (18) 을 톱 스핀들 (20) 에서 빼내십시오. 톱날 조립하기(그림A참고) 공구를 교환할 때 전동공구를 모터 케이스의 앞쪽으 로 놓는 것이 제일 좋습니다. – 톱날(18) 및 조립할 부품을 모두 깨끗이 닦습니

– 하부 안전반(21) 의 방향을 되돌린 후 안전반을

– 톱날 (18) 을 수용 플랜지 (19) 에 올려 놓으십시 오. 톱니의 절단 방향(톱날에 적힌 화살표 방향) 및 하부 안전반 (21) 에 제시된 회전 화살표가 일

– 고정 플랜지(17) 를 올려 놓고 볼트(16) 를 ➋ 방향으로 돌려 체결하십시오. 수용 플랜지 (19) 및 고정 플랜지 (17) 의 설치 위치가 올바른지 확

– 스핀들 잠금 버튼(1) 을 누른 후 누른 상태를 유

– 육각키(5) 를 이용하여 클램핑 볼트(16) 를 ➋ 방향으로 조이십시오. 조임 토크는 6–9Nm이어 야 하며, 이는 손으로 1/8 만큼 회전시킨 것과 같

분진 및 톱밥 추출장치 납 성분을 포함한 페인트나 철과 같은 재료의 분진 은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호 흡할 경우, 사용자나 주변 사람들은 알레르기 반응 이나 호흡기 장애를 일으킬 수 있습니다. 특히 아연, 알루미늄 혹은 크롬 등 합금과 복합된 금 속 분진은 위험합니다. 석면 성분을 포함한 재료는 오직 전문가가 작업을 해야 합니다. – 작업장의 통풍이 잘 되도록 하십시오. – 필터등급 P2에 해당되는 호흡 마스크를 사용하

작업용 재료에 관해 국가가 지정한 규정을 고려하십

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진 이 쉽게 발화할 수 있습니다.

u 전동공구에 각종 작업(보수 정비 및 액세서리 교 환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험

절단 깊이 조절하기(그림B참조) u 작업물의 두께에 맞춰 절단 깊이를 조절하십시 오. 작업물 아래로 톱날의 톱니가 한 개 이상 보이

클램핑 레버 (10) 를 푸십시오. 절단 깊이가 얕은 경 우에는 밑판 (13) 에서 톱을 당겨 빼내고, 절단 깊이 가 깊은 경우 톱을 밑판 (13) 쪽으로 누르십시오. 원 하는 수치를 절단 깊이 눈금자로 맞춥니다. 클램핑 레버 (10) 를 다시 조이십시오. Bosch Power Tools 1 609 92A 5YV | (16.09.2021)242 | 한국어 클램핑 레버 (10) 의 고정력을 다시 조정할 수 있습 니다. 이를 위해 클램핑 레버 (10) 의 체결을 풀고 최소 30° 이상 시계 반대 방향으로 옮겨 다시 조이

지침: 배터리 ProCORE18V 12.0Ah를 사용할 경우, 가공할 때 상황에 따라 배터리가 작업물 위에 위치 할 수 있습니다. 이 경우 최대 절단 깊이에 도달할

절단 표시 (12) 는 직각으로 절단할 때의 톱날 위치

정확한 절단을 하려면 원형 톱을 그림에 나와있는 것처럼 작업물에 올려보십시오. 제일 좋은 방법은 우선 시험 절단을 해보십시오. 공구 걸이 고리(그림C참조) 공구 걸이 고리(3) 를 이용하면 사다리 등에 전동 공구를 걸어둘 수 있습니다. 이를 위해 공구 걸이 고 리 (3) 를 원하는 위치로 젖히십시오. u 전동공구가 걸려 있을 때는 의도하지 않게 톱날 과 접촉되는 일이 없도록 유의하십시오. 부상을

전동공구로 작업하고자 할 때는 다시 톱 걸이 고 리(3) 를 접어 두십시오. 칩 수거 용기(그림 F–G 참조) 주의: 작동 후 안전반 및 칩 수거 용기(2) 와 금속 칩을 맨손으로 직접 만지는 일이 없도록 하십시오. 해당 부위가 매우 뜨거워 피부 화상을 유발할 수 있

시너, 가솔린, 그리스 또는 다른 화학약품이 도포된 자재를 절단하지 마십시오. 이러한 자재의 금속 칩 은 안전반 및 칩 수거 용기(2) 를 손상시켜 파손될 수 있으며, 이로 인해 인명 피해를 유발할 수 있습니

금속 칩은 안전반(2) 의 칩 수거 용기에 쌓입니다. 주기적으로 칩 수거 용기의 내용물을 비워주십시오. 이를 위해 칩 수거 용기의 잠금장치(25) 를 위쪽으 로 미십시오. 칩 수거 용기의 커버(24) 를 열고 전 동공구를 측면으로 기울이면 칩 수거 용기의 내용물 을 비울 수 있습니다. 비운 후 칩 수거 용기의 커 버(24) 를 닫고 칩 수거 용기를 다시 잠그십시오.

u 전동공구를 이용해 작업을 진행하기 전에 항상 칩 수거 용기가 닫혀 있고 잠겨 있는지 확인하십 시오. 칩 수거 용기의 안전반/커버 없이 혹은 안 전반/커버가 결함이 있는 경우에는 절대 전동공 구를 작동하지 마십시오.

배터리가 안전하게 잠길 때까지 충전된 배터리 (9) 를 전동공구에 밀어 넣으십시오.

u 손잡이에서 손을 떼지 않고 전원 스위치를 작동 할 수 있는지 확인하십시오. 전동공구를 작동하려면 먼저 시동 안전 잠금장치 (6) 를 누른 다음 전원 스위치 (7) 를 누른 후 누른 상태를 계속 유지하십시오. 전동공구의 스위치를 끄려면 전원 스위치 (7) 에서

지침: 작업 안전상의 이유로 전원 스위치 (7) 를 고 정할 수 없으므로, 작동 중에 이를 계속 누르고 있어

내장된 브레이크 기능은 전동공구 스위치를 끈 후에 톱날의 잔여 회전 시간을 줄여줍니다.

리튬 이온 배터리는 “전자 셀 보호(ECP)” 기능이 있어 과도하게 방전되지 않습니다. 배터리가 방전되 면 안전 스위치가 작동하여 전동공구가 꺼지고 비트 가 더 이상 움직이지 않습니다. LED 작업 램프 스위치 켜기 전원 스위치 (7) 를 약간 또는 끝까지 누르면 램프 (26) 가 점등되기 때문에 조명 상태가 안 좋을 경우 작업 영역을 비출 수 있습니다.

u 전동공구에 각종 작업(보수 정비 및 액세서리 교 환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험

절단 폭은 사용하는 톱날에 따라 달라집니다. 톱날에 충격을 주지 않도록 하십시오. 전동공구를 일정하게 가볍게 누르면서 절단 방향으 로 움직입니다. 무리하게 밀면서 작업하면 날의 수 명이 훨씬 짧아지며 전동공구를 손상시킬 수 있습니

톱의 성능과 절단작업의 성공 여부는 대부분 톱날 상태와 톱니 형태에 따라 좌우됩니다. 그러므로 반 드시 날카롭고 작업하려는 소재에 적당한 톱날만을

평행 조절자를 이용한 톱 작업(그림D참조) 평행 조절자 (14) 를 통해 부재 모서리를 따라 정확 한 절단이 실현되거나 규격이 동일한 각재 절단이

보조 스토퍼를 이용한 톱 작업(그림 E 참조) 크기가 큰 작업물을 절단하거나 직선의 모서리를 자 를 경우, 판자나 길쭉한 나무 조각을 보조 가이드로 작업물에 고정한 다음에 밑판이 있는 원형 톱을 보 조 가이드를 따라 움직이면 됩니다. 1 609 92A 5YV | (16.09.2021) Bosch Power Tools한국어 | 243 올바른 배터리의 취급 방법 배터리를 습기나 물이 있는 곳에 두지 마십시오. 배터리를 –20 °C 에서 50 °C 온도 범위에서만 저장 하십시오. 예를 들면 배터리를 여름에 자동차 안에

가끔 배터리의 통풍구를 부드럽고 깨끗한 마른 솔로

충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명이 다한 것이므로 배터리를 교환해야 합니다. 폐기처리에 관련된 지시 사항을 준수하십시오. 보수 정비 및 서비스

u 전동공구에 각종 작업(보수 정비 및 액세서리 교 환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험

u 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오. u 손상된 경우 칩 수거 용기의 커버(24) 를 교체하

하부 안전반은 항상 자유롭게 움직이고 저절로 닫힐 수 있어야 합니다. 그렇기 때문에 하부 안전반 주위 를 항상 깨끗이 해야 합니다. 브러시를 사용하여 분 진과 톱밥을 제거하십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있

포함되어 있는 리튬이온 배터리는 위험물 관련 규정 을 따라야 합니다. 별도의 요구사항 없이 배터리를 사용자가 직접 도로 상에서 운반할 수 있습니다. 제3자를 통해 운반할 경우(항공 운송이나 운송 회 사 등) 포장과 표기에 관한 특별한 요구 사항을 준 수해야 합니다. 이 경우 발송 준비를 위해 위험물 전 문가와 상담해야 합니다. 표면이 손상되지 않은 배터리만 사용하십시오. 배터 리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움 직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.

전동공구, 배터리, 액세서리 및 포장은 환경 친화적인 방법으로 재생할 수 있도

전동공구와 충전용 배터리/배터리를 가 정용 쓰레기로 처리하지 마십시오! 오직 EU 국가에만 해당: 더이상 사용할 수 없는 전동공구 및 사용한 충전용 배터리/배터리는 유럽 가이드라인 2012/19/EU 및 유럽 가이드라인 2006/66/EC에 따라 분리 수거하 여 환경 규정에 맞춰 재활용해야 합니다. 충전용 배터리/배터리:

운반 단락에 나와 있는 지침을 참고하십시오 (참조 „운반“, 페이지243). Bosch Power Tools 1 609 92A 5YV | (16.09.2021)244 | يبرع
