РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GKM 18 VLI Professional BOSCH

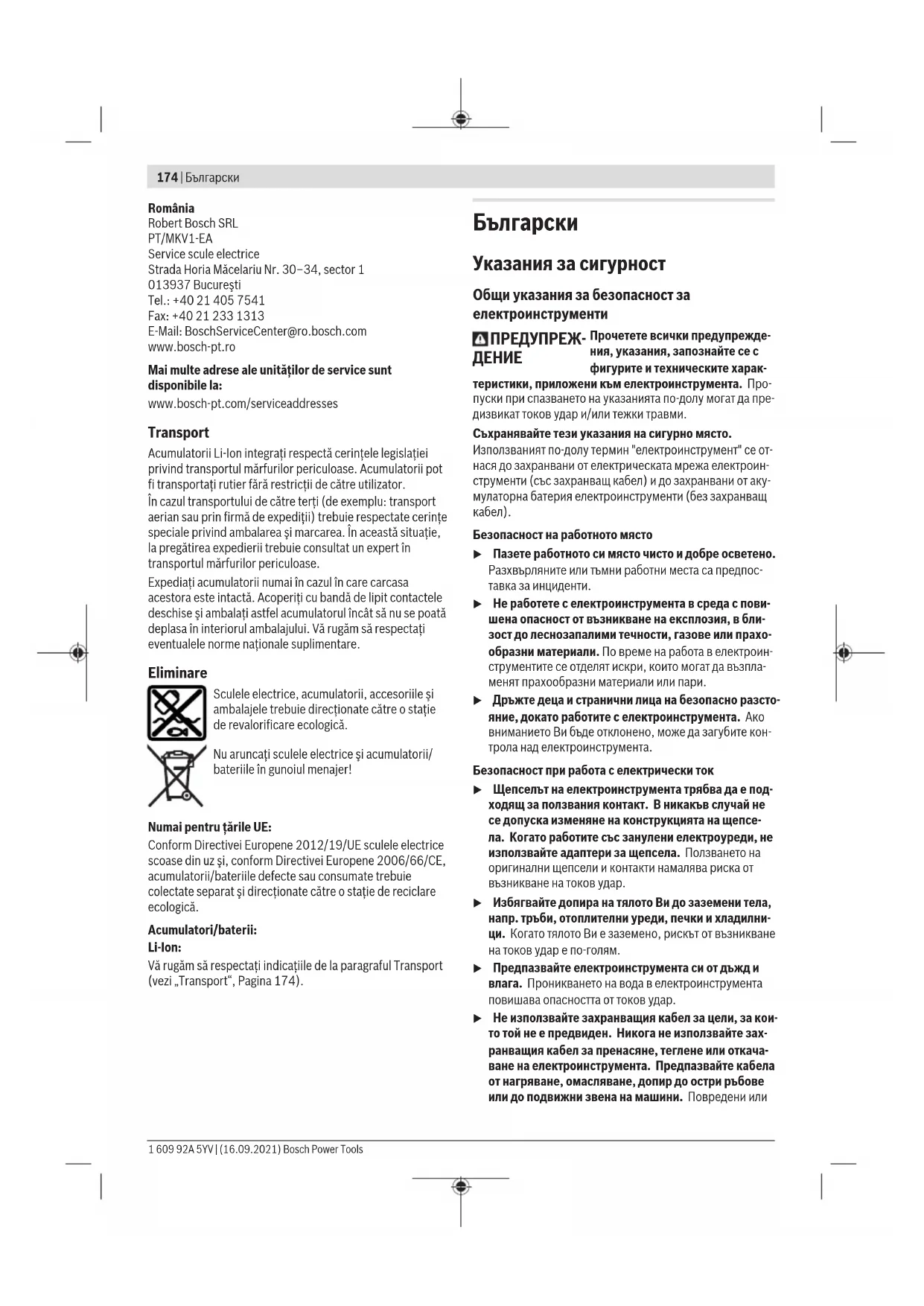

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или 1 609 92A 5YV | (16.09.2021) Bosch Power ToolsБългарски | 175 усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Bosch Power Tools 1 609 92A 5YV | (16.09.2021)176 | Български u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро- инструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. u Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или темпе- ратури над 130 °C могат да предизвикат експлозии. u Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. u Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизи- ран сервиз. Указания за безопасност за циркуляри Процедури при рязане u ОПАСНОСТ: Дръжте ръцете си на безопасно разстояние от зоната на рязане и циркулярния диск. Ако държите електроинструмента с двете ръце, няма опасност дискът да ги нарани. u Не поставяйте ръцете си под разрязвания детайл. Преградата не Ви защитава под детайла. u Настройвайте дълбочината на рязане съобразно де- белината на детайла. От долната страна на детайла трябва да се подава по-малко от една височина на зъ-

u Никога не хващайте с ръце или между краката си детайла, който ще се реже. Захващайте детайла към стабилна повърхност. Изключително важно е да подпирате детайла правилно, за да намалите опасност- та от нараняване, заклинване на диска или загуба на

u Когато изпълнявате операция, при която съществу- ва опасност режещият инструмент да може да за- сегне скрити под повърхността проводници под напрежение, допирайте електроинструмента до електролизираните повърхности на ръкохватките. При контакт с проводник под напрежение по метални- те части на електроинструмента може да се появи нап- режение и това да предизвика токов удар. u Когато разрязвате, винаги използвайте преграда за разряване или правоъгълен водач. Това подобрява точността на среза и намалява възможността от захва- щане на острието. u Винаги използвайте циркулярни дискове с правил- ните размери и форма (диамантен или кръгъл) и с правилния присъединителен отвор. Дискове, които не са с подходящи за вала на електроинструмента при- съединителни размери, предизвикват биене и загуба на контрол. u Никога не използвайте повредени или неправилни шайби за острие или болт. Шайбите за острие и бол- тът са специално проектирани за вашия циркуляр, за оптимално представяне и безопасна работа. Откат и начини на предотвратяването му - откатът е внезапна реакция при прищипано, блокирано или разместено циркулярно острие, водеща до неконтро- лирано повдигане и изскачане на циркуляра от детайла към оператора; - ако острието се прищипе или блокира плътно в цепката, то спира да се движи и реакцията на мотора задвижва светкавично уреда обратно към оператора; - ако острието се усуче или размести в среза, зъбците на задния ръб на острието могат да забият в горната повърх- ност на дървото и да доведат до изскачане на острието от среза и движението му назад към оператора. Откатът е следствие на неправилно боравене с циркуляр- ната машина и/или неправилни работни процедури и мо- 1 609 92A 5YV | (16.09.2021) Bosch Power ToolsБългарски | 177 же да бъде предотвратен чрез подходящи предпазни мерки, както е описано по-долу. u Запазете добър контрол върху циркулярната маши- на и позиционирайте ръцете си така, че да издър- жат на силите на откат. Стойте винаги настрани от циркулярния диск, никога не поставяйте циркуляр- ния диск в една линия с тялото си. При възникване на откат циркулярната машина може да отскочи назад, но работещият с нея може да противодейства на сили- те на отката, ако са взети подходящи предпазни мерки. u Ако циркулярният диск се заклини или процесът на рязане бъде прекъснат по друга причина, отпусне- те пусковия прекъсвач и задръжте циркулярната машина неподвижна в детайла до пълното спиране на въртенето на диска. Никога не опитвайте да из- вадите циркулярната машина от детайла, докато дискът се върти и съществува опасност от откат. От- крийте причината за заклинването на циркулярния диск и я отстранете с подходящ мерки. u Когато включвате циркулярна машина, която е вря- зана в детайл, първо центрирайте диска в междина- та и се уверете, че зъбите не захващат детайла. Ако дискът е заклинен, когато включвате машината, може да бъде изхвърлен от детайла или да причини откат. u Подпирайте големи плочи, за да избегнете възник- ването на откат при притискане и блокиране на дис- ка. Големи плочи могат да се огънат под действие на собствената си сила на тежестта. Плочите трябва да бъ- дат подпирани и от двете страни в близост до линията на среза и в края. u Не използвайте тъпи или повредени остриета. Неза- точените или неправилно настроени остриета генери- рат тясна рязка, което води до прекомерно триене, захващане на острието и откат. u Преди рязане затягайте опорите за дълбочина и наклон на среза. Ако по време на рязане настройките се променят, циркулярният диск може да се заклини и да предизвика откат. u Бъдете изключително внимателни при рязане в съ- ществуващи стени или други зони без видимост. Циркулярният диск може да попадне на обекти, които да предизвикат откат. Функция на долната преграда u Проверявайте долната преграда за правилно затва- ряне преди всяка употреба. Не използвайте цирку- лярната машина, ако долната преграда не се движи свободно и не затваря веднага. Никога не захва- щайте или завръзвайте долната преграда в отворе- на позиция.Ако циркулярът случайно бъде изпуснат, долната преграда може да се огъне. Отворете долната преграда с лоста и се уверете, че може да се движи свободно и не допира до диска или до други детайли при всички възможни дълбочини и наклони на рязане. u Проверете работата на пружината на долната прег- рада. Ако преградата и пружината не функциони- рат правилно, преди ползване на електроинстру- мента те трябва да бъдат поправени. Долната прег- рада може да задържа и да се движи бавно вследствие на повредени детайли, отлагания от смола или натруп- ване на стърготини. u Отваряйте на ръка долната преграда само при спе- циални ситуации, напр. при разрязване с пробива- не или разрязване под наклон. Отворете долната преграда с лоста и го отпуснете веднага щом цирку- лярният диск прореже детайла.За всякакво друго рязане долната преграда трябва да работи автоматич-

u Винаги следете дали долната преграда покрива ост- рието преди да поставяте циркуляра върху работен плот или под.Незащитеното движещо се острие ще доведе до изместване назад на циркуляра и всичко, което е на пътя му, ще бъде срязано. При това се съоб- разявайте и с времето за движение по инерция на дис- ка след изключване. Допълнителни указания за безопасност u Не бъркайте с ръце в отвора за стружки. Можете да се нараните върху въртящите се части. u Не работете с циркуляра над нивото на главата. Та- ка не можете да контролирате електроинструмента достатъчно добре. u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети. u Не използвайте електроинструмента стационарно. Той не е замислен за употреба с маса за циркуляр. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен по здраво и сигурно, отколкото, ако го държите

u Не използвайте циркулярни дискове от бързорезна стомана. Такива циркулярни дискове са крехки и се чупят лесно. u Работете с противопрахова маска. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

Bosch Power Tools 1 609 92A 5YV | (16.09.2021)178 | Български u Използвайте акумулаторната батерия само в про- дукти на производителя. Само така тя е предпазена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за рязане на детай- ли от черни метали с дебелина до 50mm. Електроинструментът не е предназначен за обработка на дървесни материали. При смесването на горещи метални и дървени стружки има опасност от пожар. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Бутон за застопоряване на вала (2) Предпазен кожух със стружкоуловител (3) Кука за окачване (4) Скала за отчитане на дълбочината на среза (5) Шестостенен ключ (6) Блокировка на пусковия прекъсвач (7) Пусков прекъсвач (8) Бутон за отключване на акумулаторната батерия

(10) Застопоряващ лост за предварително регулиране на дълбочината на врязване (11) Корпус на двигател (12) Маркировка на среза 0° (13) Основна плоча (14) Опора за успоредно водене

(15) Ръкохватка (изолирана повърхност за захващане) (16) Затегателен винт с шайба (17) Застопоряващ фланец (18) Циркулярен диск

(23) Двойка скоби за застопоряване

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Ръчен циркуляр GKM 18V-50 Каталожен номер 3601FB80.. Номинално напрежение V 18 Обороти на празен ход

Макс. дълбочина на рязане

– При ъгъл на скосяване 0° mm 50 Застопоряване на вала ● Размери на основната пло-

mm 105x200 Макс. диаметър на цирку- лярния диск mm 136 Макс. дебелина на тялото

mm 1,6 Мин. дебелина на тялото на

mm 1,0 Макс. дебелина на зъбите/

mm 2,5 Мин. дебелина на зъбите/

mm 1,2 Присъединителен отвор mm 20 Тегло съгласно EPTA-Procedure 01:2014 kg 2,6–3,6 препоръчителна температу- ра на околната среда при

°C 0...+35 разрешена температура на околната среда при рабо-

и при складиране °C –20...+50 препоръчителни акумула- торни батерии GBA18V... ProCORE18V... 1 609 92A 5YV | (16.09.2021) Bosch Power ToolsБългарски | 179 Ръчен циркуляр GKM 18V-50 препоръчителни зарядни

Измерено при 20−25°C с акумулаторна батерияGBA 18V 5.0Ah. B) Ако се използва акумулаторна батерия ProCORE18V 12.0Ah, тя по време на обработката е върху обработвания детайл. Максималната дълбочина на рязане по този начин не може да се достигне. C) Ограничена мощност при температури <0 °C. Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласно EN62841-2-5. РавнищетоА на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 97dB(A); мощност на звука 108dB(A). Неопределеност K=3dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласно EN62841-2-5: Рязане на метал: a

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Използвайте само режещи дискове, чиято макси- мално допустима скорост на въртене е по-висока от скоростта на въртене на празен ход на Вашия елек- троинструмент. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вре-

Литиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на аку- мулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да

u След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде

Спазвайте указанията за бракуване. Изваждане на акумулаторната батерия Акумулаторната батерия (9) е с две степени на освобож- даване, с което се предотвратява изпадането й при натис- кане по невнимание на деблокиращия бутон (8). Когато акумулаторната батерия е поставена в електроинстру- мента, се придържа в нужната позиция от пружина. За демонтиране на акумулаторната батерия (9) натиснете освобождаващия бутон (8) и издърпайте акумулаторната батерия назад от електроинструмента. При това не при- лагайте сила. Индикатор за акумулаторната батерия Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулатор- ната батерия. Поради съображения за сигурност провер- ката на степента на зареденост е възможна само когато електроинструментът е в покой. За да видите степента на зареденост на батерията, натис- нете бутона за индикация или . Това е възможно съ- що и при извадена акумулаторна батерия. Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена. Акумулаторна батерия модел GBA 18V... Светодиоди Капацитет Непрекъснато светене 3× зелено 60−100% Непрекъснато светене 2× зелено 30−60% Непрекъснато светене 1× зелено 5−30% Bosch Power Tools 1 609 92A 5YV | (16.09.2021)180 | Български Светодиоди Капацитет Мигаща светлина 1× зелено 0−5% Акумулаторна батерия модел ProCORE18V... Светодиоди Капацитет Непрекъснато светене 5× зелено 80−100 % Непрекъснато светене 4× зелено 60−80 % Непрекъснато светене 3× зелено 40−60 % Непрекъснато светене 2× зелено 20−40 % Непрекъснато светене 1× зелено 5−20 % Мигаща светлина 1× зелено 0−5 % Поставяне/смяна на циркулярния диск u Преди да извършвате каквито и да е дейности по електроинструмента демонтирайте акумулаторна- та батерия. u При монтирането на циркулярния диск работете с предпазни ръкавици. При допир до циркулярния диск съществува опасност да се нараните. u Използвайте само дискове за рязане с диаметър най-малко 130mm и най-много 136mm. u В никакъв случай не използвайте абразивни диско- ве като работен инструмент. u Използвайте само циркулярни дискове, които съот- ветстват на посочените в това ръководство за експ- лоатация и върху електроинструмента данни и са изпитани по EN847‑1 и обозначени по съответния

Избор на циркулярния диск Списък на препоръчваните режещи листове можете да намерите в края на това ръководство за експлоатация. Демoнтаж на циркулярния диск (вж. фиг. A) Най-добре е при смяна на циркулярния диск да поставите електроинструмента легнал на челната страна на елект- родвигателя. – Натиснете и задръжте бутона за застопоряване на вала (1). u Натискайте бутона за застопоряване на вала (1) са- мо при напълно спрял вал. В противен случай елект- роинструментът може да бъде повреден. – С шестостенния ключ (5) развийте застопоряващия винт (16) като въртите в посоката ➊. – Завъртете назад и задръжте шарнирния предпазен ко- жух (21). – Демонтирайте застопоряващия фланец (17) и цирку- лярния диск (18) от вала на електроинструмента (20). Монтаж на циркулярния диск (вж.фиг.A) Най-добре е при смяна на циркулярния диск да поставите електроинструмента легнал на челната страна на елект- родвигателя. – Почистете циркулярния диск(18) и всички детайли, които ще монтирате. – Завъртете назад и задръжте шарнирния предпазен кожух(21). – Поставете циркулярния диск (18) на центроващия фланец (19). Посоката на рязане на зъбите (означена със стрелка на циркуляра) и стрелката за посоката на въртене на шарнирно окачения предпазен кожух (21) трябва да съвпадат. – Поставете застопоряващия фланец(17) и навийте винта(16) като го въртите в посоката ➋. Внимавайте опорният фланец (19) и застопоряващият фланец (17) да са влезли правилно в позициите си. – Натиснете и задръжте бутона за застопоряване на вала(1). – С шестостенния ключ(5) затегнете застопоряващия винт(16) като го въртите в посоката ➋. Моментът на затягане трябва да е 6–9Nm; това съответства прибл. на затягане на ръка плюс 1/8 оборота. Система за прахоулавяне Праховете на материали като съдържащи олово бои, ми- нерали и метали могат да бъдат вредни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени минерални прахове се счита за опасни за здравето, особено в комбинация със сплави напр. на ос- новата на цинк, алуминий или хром. Допуска се обарбот- ването на азбестосъдържащи материали само от съответ- но обучени лица. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. 1 609 92A 5YV | (16.09.2021) Bosch Power ToolsБългарски | 181 Работни режими Регулиране на дълбочината на рязане (вж.фиг.B) u Регулирайте дълбочината на рязане съобразно де- белината на стената на обработвания детайл. От об- ратната страна на детайла дискът трябва да се подава на разстояние, по‑малко от една височина на зъба. Освободете застопоряващия лост (10). За по‑малка дъл- бочина на врязване издърпайте циркуляра от основната плоча (13), за по‑голяма – съответно го приближете към основната плоча (13). Настройте желаната дълбочина на врязване, като я отчитате по скалата. Отново затегнете застопоряващия лост (10). Силата на затягане на застопоряващия лост (10) може да бъде регулирана. За целта развийте застопоряващия лост (10) и го навийте отново отместен на най-малко 30° об- ратно на часовниковата стрелка. Указание: Ако се използва акумулаторна батерия ProCORE18V 12.0Ah, тя по време на обработката е върху обработвания детайл. Максималната дълбочина на ряза- не по този начин не може да се достигне. Маркировки за среза

Маркировката за среза(12) показва позицията на диска при рязане под прав ъгъл. За прецизно отрязване по размер поставете циркуляра на детайла, както е показано на фигурата. Най-добре е предварително да извършите пробен срез. Кука за окачване (вж.фиг.C) С куката за закачане(3) можете да закачате електроинст- румента напр. на стълба. За целта завъртете куката за закачане(3) в желаната позиция. u Когато електроинструментът работи, внимавайте ножът да няма опасност да допре по невнимание нещо. Съществува опасност от нараняване. Отново приберете куката за закачане(3), ако искате да работите с електроинструмента. Стружкоуловител (вж. фиг.F–G) Предпазливост: Не докосвайте предпазния кожух със стружкоуловителя(2) и металните стружки с голи ръце непосредствено след работа. Тези части могат да са мно- го горещи и да причинят изгаряния по кожата. Не режете материал, върху който са нанесени разреди- тел, бензин, грес или други химикали. Металните стружки от такива материали могат да повредят предпазния кожух със стружкоуловителя(2) и да доведат до счупване, кое- то може да причини персонални наранявания. Металните стружки се събират в стружкоуловителя на предпазния кожух(2). Изпразвайте стружкоуловителя на редовни интервали от време. За целта избутайте заключването на стружкоуловителя(25) нагоре. Отворете капака на стружкоуловителя(24) и наклонете електроинструмента странично, за да изпразните стружкоуловителя. След процеса на изпразване затворете капака на стружкоуловителя(24) и заключете отново стружкоуло-

Пускане в експлоатация u Преди всякакви работи с електроинструмента се уверявайте, че стружкоуловителят е затворен и заключен. Никога не използвайте електроинстру- мента без, респ. с дефектен предпазен кожух/ка- пак на стружкоуловителя. Поставяне на акумулаторната батерия Вкарайте заредената акумулаторна батерия (9) в елект- роинструмента докато батерията не се фиксира. Включване и изключване u Уверете се, че можете да задействате пусковия прекъсвач без пускане на дръжката. За включване на електроинструмента първо натиснете бутона за деблокиране на пусковия прекъсвач (6) и след това dнатиснете и задръжте пусковия прекъсвач (7). За да изключите електроинструмента, отпуснете пуско- вия прекъсвач (7). Указание: Поради съображения за сигурност пусковият прекъсвач (7) не може да бъде застопорен във включено положение и по време на работа трябва да бъде държан

Спирачка за ограничаване на въртенето по инерция Вградена спирачка съкращава въртенето по инерция на циркуляра след изключване на електроинструмента. Защита срещу пълно разреждане Литиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на аку- мулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да

Включване на LED-лампата Лампата (26) свети при частично или напълно натиснат пусков прекъсвач (7) и при неблагоприятни светлинни условия подобрява видимостта в зоната на работа. Указания за работа u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- Bosch Power Tools 1 609 92A 5YV | (16.09.2021)182 | Български раняване при задействане на пусковия прекъсвач по невнимание. Широчината на среза варира в зависимост от използва- ния циркулярен диск. Предпазвайте режещите дискове от резки натоварвания

Водете електроинструмента равномерно и с леко притис- кане в посоката на рязане. Твърде силното притискане намалява дълготрайността на работните инструменти и може да повреди електроинструмента. Производителността на рязане и качеството на среза за- висят в значителна степен от състоянието и формата на зъбите на режещия диск. Затова използвайте само добре заточени и подходящи за разрязвания материал дискове. Рязане с опора за успоредно водене (вж.фиг.D) Опората за успоредно водене (14) позволява извършва- нето на прецизни срезове успоредно на ръб на детайла, напр. разрязването на еднакви летви. Рязане с помощна опора (вж. фиг. E) За обработване на по‑големи детайли или за разрязване по права линия можете да закрепите към детайла дъска или летва като помощна опора и да водите циркуляра, ка- то опирате основната плоча към нея. Указания за оптимална работа с акумулаторната

Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Периодично почиствайте вентилационните отвори на аку- мулаторната батерия с мека чиста и суха четка. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Поддържане и сервиз Поддържане и почистване u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. u Сменете капака на стружкоуловителя(24) в случай на повреда. Шарнирният предпазен кожух трябва да може винаги да се върти свободно и да се затваря самостоятелно. Затова поддържайте зоната около него чиста. Отстранявайте прах и стружки с четка. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! 1 609 92A 5YV | (16.09.2021) Bosch Power ToolsМакедонски | 183 Само за страни отЕС: Съгласно европейска директива 2012/19/EС електроу- редите, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EО повредени или изха- бени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница182).

mm 1,6 мин. дебелина на сечилото

mm 1,0 макс. отклон на запците на

mm 2,5 мин. отклон на запците на

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Ръчен циркуляр Каталожен номер
