La marcatura di taglio (12) indica la posizione della lama in caso di taglio ad angolo retto. Per eseguire un taglio preciso, applicare la sega circolare sul pezzo in lavorazione come indicato nell’illustrazione. È prefe- ribile eseguire prima un taglio di prova. Gancio di sospensione (vederefig.C) Il gancio di sospensione(3) consente di appendere l’elet- troutensile, per esempio a una scala. A tal fine, aprire il gan- Bosch Power Tools 1 609 92A 5YV | (16.09.2021)52 | Italiano cio di sospensione (3) mettendolo nella posizione desidera- ta. u Quando l’elettroutensile è appeso, accertarsi che la la- ma sia protetta dai contatti accidentali. Vi è rischio di lesioni. Richiudere il gancio di sospensione(3) quando si desidera lavorare con l’elettroutensile. Contenitore per trucioli (vedere fig. F–G) Attenzione: non toccare con le mani nude la cuffia di prote- zione con contenitore per trucioli(2) e i trucioli di metallo immediatamente dopo l’utilizzo. Questi componenti possono essere molto caldi e causare ustioni. Non tagliare materiali su cui siano applicati diluenti, benzina, grasso o altre sostanze chimiche. I trucioli metallici di tali materiali possono danneggiare la cuffia di protezione con contenitore per trucioli(2) e causare una rottura che potreb- be provocare danni alle persone. I trucioli metallici vengono raccolti nel contenitore per trucio- li della cuffia di protezione(2). Svuotare il contenitore per trucioli a intervalli regolari. A tal fine, spingere verso l’alto il bloccaggio del contenitore per trucioli(25). Aprire il coperchio del contenitore per trucioli(24) e inclinare l’elettroutensile di lato per svuotare il contenitore per trucioli. Dopo averlo svuotato, chiudere il coperchio del contenitore per trucioli(24) e bloccare nuova- mente il contenitore per trucioli. Messa in funzione u Prima di tutti i lavori con l’elettroutensile, accertarsi che il contenitore per trucioli sia chiuso e bloccato. Non azionare mai l’elettroutensile senza cuffia di pro- tezione/coperchio del contenitore per trucioli o con cuffia di protezione/coperchio del contenitore per tru- cioli difettosi. Inserimento della batteria Inserire la batteria carica (9) nell'elettroutensile fino a quan- do la batteria è bloccata in modo sicuro. Avvio/arresto u Accertarsi che sia possibile azionare l’interruttore di avvio/arresto senza lasciare l’impugnatura. Per la messa in funzione dell’elettroutensile, azionare dap- prima il dispositivo di blocco (6) e successivamente preme- re e l’interruttore di avvio/arresto (7) e tenerlo premuto. Per spegnere l’elettroutensile, rilasciare l’interruttore di av- vio/arresto (7). Avvertenza: Per ragioni di sicurezza, l’interruttore di avvio/ arresto (7) non può essere bloccato, ma deve invece restare costantemente premuto durante il funzionamento. Freno di arresto graduale Un freno di arresto graduale integrato riduce la fase di arre- sto della lama di taglio dopo l’arresto dell’elettroutensile. Protezione contro lo scaricamento totale La batteria al litio è protetta contro lo scaricamento comple- to dal sistema «Electronic Cell Protection (ECP)». In caso di batteria scarica l’elettroutensile si spegne attraverso un in- terruttore automatico: l’accessorio non si muove più. Accensione del LED luce di lavoro Il LED (26) si accenderà quando l’interruttore ON/OFF (7) verrà premuto, leggermente o completamente, consentendo d’illuminare l’area di lavoro in condizioni di luce sfavorevoli. Indicazioni operative u Prima di qualsiasi intervento sull’elettroutensile (ad es. interventi di manutenzione, sostituzione dell’ac- cessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azio- namento accidentale dell’interruttore di avvio/arresto sussiste pericolo di lesioni. La larghezza di taglio varia in base al tipo di lama utilizzato. Proteggere le lame da urti e da colpi. Operare con l’elettroutensile spingendolo in modo uniforme in direzione di taglio ed esercitando una leggera pressione. Un avanzamento eccessivo contribuisce a ridurre sensibil- mente la durata degli utensili e può danneggiare l’elettrou- tensile. La prestazione di taglio e la qualità del taglio dipendono con- siderevolmente dallo stato e dalla forma dei denti della lama. Per questo motivo, utilizzare esclusivamente lame che siano taglienti e adatte al materiale in lavorazione. Taglio con guida parallela (vederefig.D) La guida parallela (14) consente la realizzazione di tagli pre- cisi lungo il bordo del pezzo in lavorazione o il taglio di stri- sce identiche. Taglio con battuta ausiliaria (vedi fig. E) Per la lavorazione di grossi pezzi, o per tagliare spigoli diritti, è possibile fissare al pezzo in lavorazione una tavola o un as- se che fungano da battuta ausiliaria e operare quindi spin- gendo la sega circolare con il pattino lungo la battuta ausilia- ria. Avvertenze per l’impiego ottimale della batteria Proteggere la batteria ricaricabile da umidità ed acqua. Conservare la batteria esclusivamente nel campo di tempe- ratura fra −20 °C e 50°C. Non lasciare la batteria all’interno dell’auto, ad es. nel periodo estivo. Pulire di tanto in tanto le fessure di ventilazione della batte- ria ricaricabile con un pennello morbido, pulito ed asciutto. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricari- cabile dovrà essere sostituita. Attenersi alle indicazioni relative allo smaltimento. Manutenzione ed assistenza Manutenzione e pulizia u Prima di qualsiasi intervento sull’elettroutensile (ad es. interventi di manutenzione, sostituzione dell’ac- cessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azio- 1 609 92A 5YV | (16.09.2021) Bosch Power ToolsNederlands | 53 namento accidentale dell’interruttore di avvio/arresto sussiste pericolo di lesioni. u Per poter garantire buone e sicure operazioni di lavo- ro, tenere sempre pulite l’elettroutensile e le fessure di ventilazione. u Sostituire il coperchio del contenitore per trucioli(24) se è danneggiato. La cuffia oscillante di protezione deve poter sempre muover- si liberamente e deve poter chiudersi sempre autonoma- mente. Per questo motivo, tenere sempre pulito il campo in- torno alla cuffia di protezione oscillante. Rimuovere polvere e trucioli con un pennello. Servizio di assistenza e consulenza tecnica Il servizio di assistenza risponde alle Vostre domande relati- ve alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono con- sultabili anche sul sito www.bosch-pt.com Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, co- municare sempre il codice prodotto a 10cifre riportato sulla targhetta di fabbricazione dell’elettroutensile. Italia Tel.: (02) 3696 2314 E-Mail: pt.hotlinebosch@it.bosch.com Per ulteriori indirizzi del servizio assistenza consultare: www.bosch-pt.com/serviceaddresses Trasporto Le batterie al litio contenute sono soggette ai requisiti di leg- ge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l’utente senza ulteriori precau- zioni. In caso di spedizione tramite terzi (ad es. per via aerea o tra- mite spedizioniere), andranno rispettati specifici requisiti relativi d’imballaggio e contrassegnatura. In tale caso, per la preparazione dell’articolo da spedire, andrà consultato uno specialista in merci pericolose. Inviare le batterie soltanto se la relativa carcassa non è dan- neggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell’imballaggio. Andranno altresì rispettate eventuali ulte- riori norme nazionali complementari. Smaltimento Avviare ad un riciclaggio rispettoso dell’am- biente elettroutensili, batterie, accessori ed im- ballaggi non più impiegabili. Non gettare elettroutensili e batterie/pile tra i rifiuti domestici! Solo per i Paesi UE: Conformemente alla direttiva europea 2012/19/UE, gli elet- troutensili non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/le pile difettose o esauste, andran- no raccolti separatamente ed avviati ad un riutilizzo rispetto- so dell’ambiente. Batterie/pile: Per le batterie al litio: Attenersi alle avvertenze riportate al paragrafo «Traspor- to» (vedi «Trasporto», Pagina53). Nederlands Veiligheidsaanwijzingen Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHU- WING Lees alle waarschuwingen, veilig- heidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri- sche gereedschap worden geleverd. Als de hieronder ver- melde aanwijzingen niet worden opgevolgd, kan dit een elek- trische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toe- komstig gebruik. Het in de waarschuwingen gebruikte begrip elektrisch ge- reedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektri- sche gereedschappen voor gebruik met een accu (zonder netsnoer). Veiligheid van de werkomgeving u Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden. u Werk met het elektrische gereedschap niet in een om- geving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. u Houd kinderen en andere personen tijdens het ge- bruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het ge- reedschap verliezen. Elektrische veiligheid u De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapter- stekkers in combinatie met geaarde elektrische ge- reedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Bosch Power Tools 1 609 92A 5YV | (16.09.2021)54 | Nederlands u Voorkom aanraking van het lichaam met geaarde op- pervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. u Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. u Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. u Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het ge- bruik van een voor gebruik buitenshuis geschikte verleng- kabel beperkt het risico van een elektrische schok. u Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektri- sche schok. Veiligheid van personen u Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed- schap. Gebruik geen elektrisch gereedschap, wan- neer u moe bent of onder invloed staat van drugs, al- cohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. u Draag persoonlijke beschermingsmiddelen. Draag al- tijd een veiligheidsbril. Het dragen van persoonlijke be- schermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescher- ming, afhankelijk van de aard en het gebruik van het elek- trische gereedschap, vermindert het risico van verwon- dingen. u Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aan- sluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereed- schap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aan- sluit, kan dit tot ongevallen leiden. u Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. u Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter onder controle houden. u Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lan- ge haren en sieraden kunnen door bewegende delen wor- den meegenomen. u Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver- zekeren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van een stofafzuiging beperkt het ge- vaar door stof. u Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u er- voor zorgen dat u niet nonchalant wordt en veilig- heidsvoorschriften voor het gereedschap gaat nege- ren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen u Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elek- trische gereedschap. Met het passende elektrische ge- reedschap werkt u beter en veiliger binnen het aangege- ven capaciteitsbereik. u Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. u Trek de stekker uit het stopcontact en/of neem de ac- cu (indien uitneembaar) uit het elektrische gereed- schap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. u Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elek- trische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. u Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklem- men en of onderdelen zodanig gebroken of bescha- digd zijn dat de werking van het elektrische gereed- schap nadelig wordt beïnvloed. Laat deze beschadig- de onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. u Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. u Gebruik elektrisch gereedschap, accessoires, inzetge- reedschappen en dergelijke volgens deze aanwijzin- gen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektri- 1 609 92A 5YV | (16.09.2021) Bosch Power ToolsNederlands | 55 sche gereedschappen voor andere dan de voorziene toe- passingen kan tot gevaarlijke situaties leiden. u Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situa- ties veilig kan worden gehanteerd en bediend. Gebruik en onderhoud van accugereedschappen u Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappa- raat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt ge- bruikt. u Gebruik alleen de daarvoor bedoelde accu’s in de elek- trische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. u Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. u Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien con- tact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelek- te accuvloeistof kan tot huidirritaties en verbrandingen leiden. u Gebruik accu of gereedschap niet, als deze bescha- digd of veranderd zijn. Beschadigde of veranderde ac- cu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan. u Stel accu of gereedschap niet bloot aan vuur of over- matige temperaturen. Blootstelling aan vuur of tempera- turen boven 130°C kan een explosie veroorzaken. u Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of la- den bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten. Service u Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. u Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerk- plaatsen. Veiligheidsaanwijzingen voor cirkelzagen Zaagwerkzaamheden u GEVAAR: Houd uw handen uit de buurt van het zaagvlak en het zaagblad. Als u met beide handen de zaag vasthoudt, kunnen ze niet in aanraking komen met het zaagblad. u Grijp niet onder het werkstuk. De beschermkap kan u onder het werkstuk niet beschermen tegen het zaagblad. u Stel de zaagdiepte overeenkomstig de dikte van het werkstuk in. Er moet minder dan een volledige tand van de zaagbladtanden onder het werkstuk zichtbaar zijn. u Houd het werkstuk nooit in uw handen of over uw been tijdens het zagen. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werkstuk goed te ondersteunen om blootstelling van het lichaam, vast- klemmen van het zaagblad of verlies van controle tot een minimum te beperken. u Houd het elektrische gereedschap vast aan de geïso- leerde handgrepen, wanneer u werkzaamheden ver- richt waarbij het snijgereedschap in aanraking kan ko- men met verborgen bedrading. Door aanraking met een spanningvoerende draad kunnen de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kunnen krijgen. u Gebruik bij het schulpen (in vezelrichting zagen) altijd een trekgeleider of parallelgeleider. Dit verbetert de zaagnauwkeurigheid en vermindert het risico dat het zaagblad klem komt te zitten. u Gebruik altijd zaagbladen waarvan de asgaten de juis- te afmeting en vorm (ruitvormig versus rond) hebben. Zaagbladen die niet overeenkomen met de bevestigings- middelen van de zaag kunnen uit balans raken en ervoor zorgen dat u de controle over het gereedschap verliest. u Gebruik nooit beschadigde of verkeerde onderlegrin- gen of schroeven. De onderlegringen en schroeven wer- den speciaal voor uw zaag ontworpen, voor optimale prestaties en gebruiksveiligheid. Oorzaken voor terugslag en daarmee verwante waarschuwingen - terugslag is een plotselinge reactie van een zaagblad, als dit bekneld raakt, vast blijft zitten of scheef zit, waardoor de zaag ongecontroleerd uit het werkstuk wordt getild in de richting van de gebruiker; - wanneer het zaagblad bekneld raakt of stevig vast blijft zit- ten doordat de zaagsnede zich sluit, blijft het zaagblad ste- ken en de motorreactie drijft de eenheid snel terug in de richting van de gebruiker; - als het zaagblad verdraaid of scheef in de zaagsnede komt te zitten, kunnen de tanden op de achterste rand van het zaagblad in de bovenlaag van het hout grijpen, waardoor het zaagblad uit de zaagsnede klimt en terugspringt in de rich- ting van de gebruiker. Terugslag is het gevolg van verkeerd gebruik van de zaag en/ of onjuiste gebruiksprocedures of -omstandigheden. Met de juiste maatregelen kan dit worden vermeden, zoals hieron- der is beschreven. u Houd de zaag stevig vast en plaats uw armen zodanig dat u de krachten van de terugslag kunt weerstaan. Plaats uw lichaam aan een van beide zijden van het Bosch Power Tools 1 609 92A 5YV | (16.09.2021)56 | Nederlands zaagblad, maar niet in één lijn met het zaagblad. Een terugslag kan ervoor zorgen dat de zaag achteruit springt, maar de gebruiker kan krachten van de terugslag beheer- sen met de juiste voorzorgsmaatregelen. u Wanneer het zaagblad klem komt te zitten of wanneer het zagen om een of andere reden wordt onderbroken, laat de schakelaar dan los en houd de zaag stil in het materiaal totdat het zaagblad helemaal tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te halen of de zaag achteruit te trekken, terwijl het zaag- blad nog draait. Dit zou namelijk een terugslag kunnen veroorzaken. Onderzoek waarom het zaagblad klem is komen te zitten, en tref maatregelen om het probleem te verhelpen. u Bij het opnieuw starten van de zaag in het werkstuk moet u het zaagblad in de zaagsnede centreren, zodat de zaagtanden niet in het materiaal grijpen. Als een zaagblad klem komt te zitten, kan het weglopen of terug- slaan uit het werkstuk, zodra de zaag opnieuw wordt ge- start. u Ondersteun grote panelen om het risico van vastklem- men en terugslaan van het zaagblad tot een minimum te beperken. Grote panelen hebben de neiging om onder hun eigen gewicht door te zakken. Ondersteun het paneel aan beide kanten, in de buurt van de zaaglijn en dichtbij de rand van het paneel. u Gebruik geen botte of beschadigde zaagbladen. Onge- slepen of verkeerd gezette zaagbladen produceren een nauwe zaagsnede, wat resulteert in overmatige wrijving, klem komen zitten van het zaagblad en een terugslag. u De hendels voor het vergrendelen van zaagdiepte en schuinte moeten stevig vastzitten, voordat er wordt begonnen met zagen. Als de instelling van het zaagblad verandert tijdens het zagen, kan het zaagblad klem ko- men te zitten en terugslaan. u Ga extra voorzichtig te werk bij het zagen in bestaan- de muren of andere blinde zones. Het invallende zaag- blad kan in voorwerpen zagen die een terugslag kunnen veroorzaken. Werking onderste beschermkap u Controleer vóór elk gebruik of de onderste bescherm- kap correct is gesloten. Gebruik de zaag niet, als de onderste beschermkap niet vrij kan bewegen en niet onmiddellijk sluit. Klem of bind de onderste be- schermkap nooit vast in geopende positie.Als u de zaag per ongeluk laat vallen, kan de onderste beschermkap worden verbogen. Zet de onderste beschermkap omhoog met de terugtrekhendel en overtuig u ervan dat deze vrij beweegt en in alle hoeken en bij alle zaagdieptes niet in aanraking komt met het zaagblad of een ander deel van de zaag. u Controleer de werking van de veer van de bescherm- kap. Als de beschermkap en de veer niet correct func- tioneren, dan moeten deze vóór gebruik worden gere- pareerd. De onderste beschermkap kan traag functione- ren door beschadigde onderdelen, kleverige afzettingen of een opeenhoping van vuil. u De onderste beschermkap mag alleen handmatig wor- den teruggetrokken voor speciale zaagwerkzaamhe- den, zoals "invallend zagen" en "gecombineerd za- gen". Zet de onderste beschermkap omhoog met de terugtrekhendel en zodra het zaagblad in het materi- aal grijpt, moet de onderste beschermkap worden los- gelaten.Voor alle andere zaagwerkzaamheden moet u de onderste beschermkap automatisch zijn werk laten doen. u Let er altijd op dat de onderste beschermkap het zaag- blad bedekt, voordat u de zaag op een werkbank of op de grond legt.Een onbeschermd, uitlopend zaagblad zorgt ervoor dat de zaag wegloopt en alles op zijn pad doorzaagt. Denk eraan dat het even duurt, voordat het zaagblad helemaal tot stilstand is gekomen na het loslaten van de schakelaar. Aanvullende veiligheidsaanwijzingen u Grijp niet met uw handen in de spaanafvoer. U kunt zich verwonden aan draaiende delen. u Voer met de zaag geen bovenhandse werkzaamheden uit. U hebt op deze manier onvoldoende controle over het elektrische gereedschap. u Gebruik geschikte detectoren om verborgen elektrici- teits-, gas- of waterleidingen op te sporen of raad- pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. u Gebruik het elektrische gereedschap niet stationair. Het is niet ontworpen voor gebruik met een zaagtafel. u Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. u Gebruik geen zaagbladen van HSS-staal. Dergelijke zaagbladen kunnen gemakkelijk breken. u Draag een stofmasker. u Bij beschadiging en verkeerd gebruik van de accu kun- nen er dampen vrijkomen. De accu kan branden of ex- ploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwe- gen irriteren. u Open de accu niet. Er bestaat gevaar voor kortsluiting. u Door spitse voorwerpen, zoals bijv. spijkers of schroe- vendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, ex- ploderen of oververhitten. u Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explo- sie en kortsluiting. 1 609 92A 5YV | (16.09.2021) Bosch Power ToolsNederlands | 57 u Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt. Het inzetgereed- schap kan vasthaken en dit kan tot het verlies van de con- trole over het elektrische gereedschap leiden. Beschrijving van product en werking Lees alle veiligheidsaanwijzingen en in- structies. Het niet naleven van de veiligheids- aanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken. Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing. Beoogd gebruik Het elektrische gereedschap is bestemd voor het zagen van ferrometalen tot een zaagdiepte van 50mm. Het elektrische gereedschap is niet bestemd voor de bewer- king van houtmaterialen. Bij de vermenging van hete metaal- en houtspanen bestaat brandgevaar. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. (1) Blokkeerknop uitgaande as (2) Beschermkap met spanenopvangreservoir (3) Ophanghaak (4) Zaagdiepteverdeelschaal (5) Binnenzeskantsleutel (6) Inschakelblokkering voor aan/uit-schakelaar (7) Aan/uit-schakelaar (8) Accu-ontgrendelingstoets

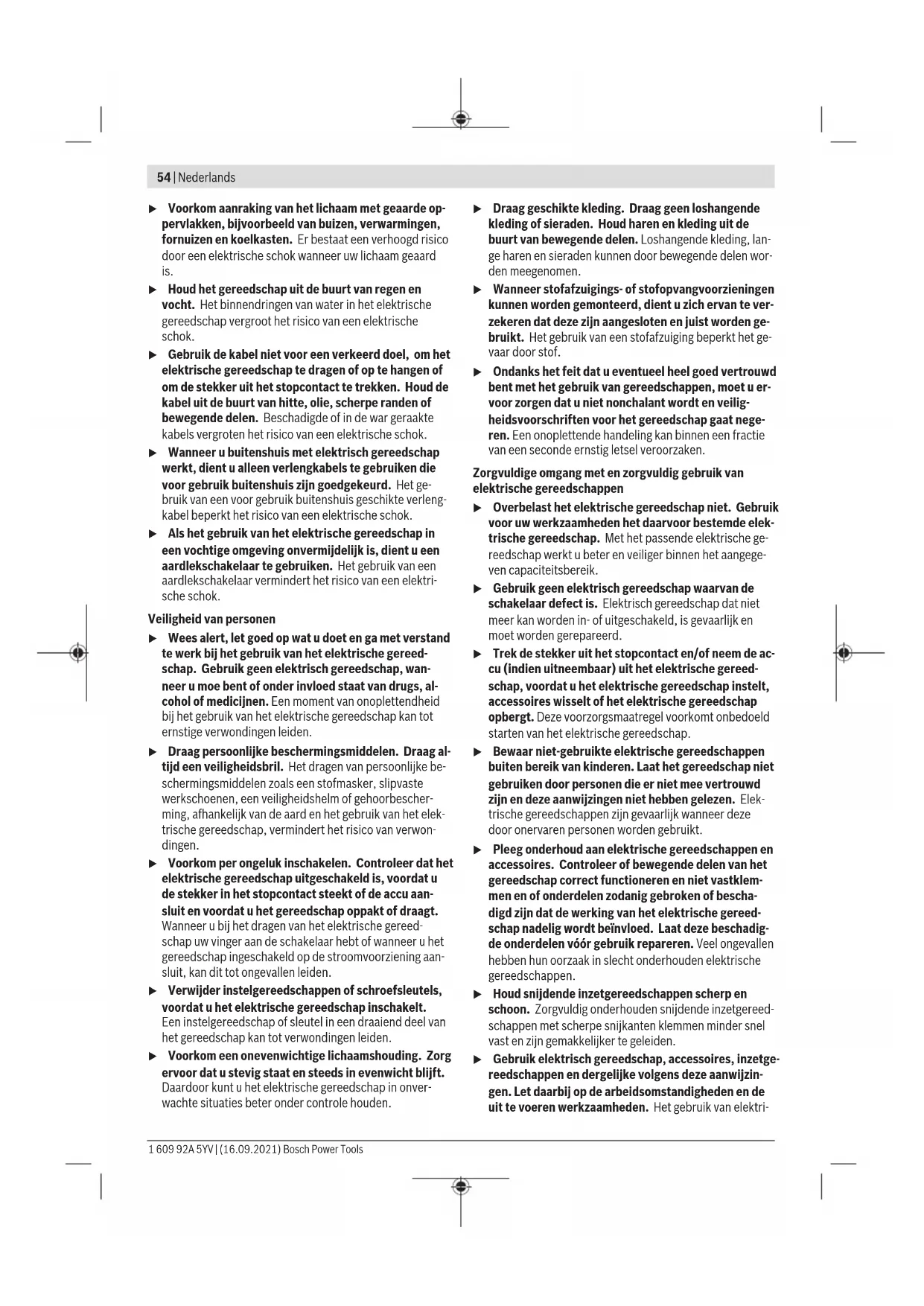

(10) Spanhendel voor zaagdiepte-instelling (11) Motorhuis (12) Zaagmarkering 0° (13) Voetplaat (14) Parallelgeleider

(15) Handgreep (geïsoleerd greepvlak) (16) Spanschroef met ring (17) Spanflens (18) Cirkelzaagblad

(19) Opnameflens (20) Zaagas (21) Pendelbeschermkap (22) Verstelhendel voor pendelbeschermkap (23) Paar lijmklemmen

Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma. Technische gegevens Cirkelzaag GKM 18V-50 Productnummer 3601FB80.. Nominale spanning V 18 Onbelast toerental

– bij verstekhoek 0° mm 50 Blokkering van uitgaande as ● Afmetingen voetplaat mm 105 x 200 Max. zaagbladdiameter mm 136 Max. zaagbladdikte mm 1,6 Min. zaagbladdikte mm 1,0 Max. tanddikte/-zetting mm 2,5 Min. tanddikte/-zetting mm 1,2 Asgat mm 20 Gewicht volgens EPTA-Procedure 01:2014 kg 2,6–3,6 Aanbevolen omgevingstem- peratuur bij het opladen °C 0...+35 Toegestane omgevingstem- peratuur tijdens gebruik

Gemeten bij 20−25°C met accu GBA 18V 5.0Ah. B) Als de accu ProCORE18V 12.0Ah wordt gebruikt, dan ligt deze tijdens de bewerking op het werkstuk. De maximale zaagdiepte kan dan niet worden bereikt. C) Beperkt vermogen bij temperaturen <0 °C. Informatie over geluid en trillingen Geluidsemissiewaarden bepaald conform EN62841-2-5. Het A-gewogen geluidsniveau van het elektrische gereed- schap bedraagt typisch: geluidsdrukniveau 97dB(A); ge- luidsvermogenniveau 108dB(A). Onzekerheid K=3dB. Draag gehoorbescherming! Totale trillingswaarden a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgensEN62841-2-5: Zagen van metaal: a

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met eengenormeer- de meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook ge- Bosch Power Tools 1 609 92A 5YV | (16.09.2021)58 | Nederlands schikt voor een voorlopige inschatting van de trillings- en ge- luidsemissie. Het aangegeven trillingsniveau en de aangegeven ge- luidsemissiewaarde representeren de voornaamste toepas- singen van het elektrische gereedschap. Wanneer het elek- trische gereedschap echter wordt gebruikt voor andere toe- passingen, met afwijkende inzetgereedschappen of onvol- doende onderhoud, dan kunnen het trillingsniveau en de ge- luidsemissiewaarde afwijken. Dit kan de trillings- en ge- luidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillings- en ge- luidsemissies moet ook rekening worden gehouden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt ge- bruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereed- schappen, warm houden van de handen, organisatie van het arbeidsproces. Montage u Gebruik alleen zaagbladen met een maximaal toege- staan toerental dat hoger is dan het onbelaste toeren- tal van het elektrische gereedschap. Accu opladen u Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn af- gestemd op de bij het elektrische gereedschap gebruikte Li-Ion-accu. Aanwijzing: De accu wordt gedeeltelijk geladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadappa- raat op. De Lithium-Ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet. De Li-Ion-accu is door de „Electronic Cell Protection (ECP)“ tegen diepontlading beschermd. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Het inzetgereedschap beweegt niet meer. u Druk na het automatisch uitschakelen van het elektri- sche gereedschap niet meer op de aan/uit-schakelaar. De accu kan anders beschadigd worden. Neem de aanwijzingen met betrekking tot afvalverwijdering in acht. Accu verwijderen De accu (9) beschikt over twee vergrendelingsstanden die moeten voorkomen dat de accu bij het onbedoeld indrukken van de accu-ontgrendelingsknop (8) uit de machine valt. Zo- lang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden. Voor het verwijderen van de accu (9) drukt u op de ontgren- delingsknop (8) en trekt de accu naar achter uit het elektri- sche gereedschap. Gebruik daarbij geen geweld. Accu-oplaadaanduiding De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap mogelijk. Druk op de toets voor de oplaadaanduiding of , om de laadtoestand aan te geven. Dit is ook mogelijk, wanneer de accu is weggenomen. Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet vervangen worden. Accutype GBA 18V... LED's Capaciteit Permanent licht 3× groen 60−100% Permanent licht 2× groen 30−60% Permanent licht 1× groen 5−30% Knipperlicht 1× groen 0−5% Accutype ProCORE18V... LED's Capaciteit Permanent licht 5× groen 80−100 % Permanent licht 4× groen 60−80 % Permanent licht 3× groen 40−60 % Permanent licht 2× groen 20−40 % Permanent licht 1× groen 5−20 % Knipperlicht 1× groen 0−5 % Cirkelzaagblad bevestigen of vervangen u Neem altijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap. u Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat ver- wondingsgevaar. u Gebruik uitsluitend zaagbladen met een diameter van min. 130mm en max. 136mm. u Gebruik in geen geval slijpschijven als inzetgereed- schap. u Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing en op het elektrische gereed- schap vermelde specificaties, volgens EN847‑1 zijn gecontroleerd en overeenkomstig zijn gemarkeerd. 1 609 92A 5YV | (16.09.2021) Bosch Power ToolsNederlands | 59 Zaagblad kiezen Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing. Zaagblad demonteren (zie afbeelding A) Leg het elektrische gereedschap voor het wisselen van ac- cessoires bij voorkeur op de voorzijde van het motorhuis. – Druk op de asblokkeerknop (1) en houd deze ingedrukt. u Druk alleen op de asblokkeerknop (1) bij stilstaande zaagas. Anders kan het elektrische gereedschap bescha- digd raken. – Met de binnenzeskantsleutel (5) de spanschroef (16) in draairichting ➊ losdraaien. – De pendelbeschermkap (21) terugzwenken en vasthou- den. – Verwijder de spanflens (17) en het zaagblad (18) van de zaagas (20). Zaagblad monteren (zieafbeeldingA) Leg het elektrische gereedschap voor het wisselen van ac- cessoires bij voorkeur op de voorzijde van het motorhuis. – Reinig het zaagblad(18) en alle te monteren spandelen. – Zwenk de pendelbeschermkap(21) terug en houd deze vast. – Plaats het zaagblad(18) op de opnameflens(19). De snijrichting van de tanden (pijlrichting op het zaagblad) en de draairichtingpijl op de pendelbeschermkap(21) moeten overeenstemmen. – Plaats de spanflens(17) erop en schroef de spanschroef(16) in draairichting ➋ erin. Let op de juiste inbouwpositie van de opnameflens(19) en de spanflens(17). – Druk op de blokkeerknop uitgaande as(1) en houd deze ingedrukt. – Draai met de binnenzeskantsleutel(5) de spanschroef(16) in draairichting ➋ vast. Het aanhaalmo- ment moet 6–9Nm zijn, dit komt overeen met handvast plus 1/8 slag. Afzuiging van stof en spanen Stof van materialen zoals loodhoudende verf, mineralen en metaal kan schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of aandoeningen van de luchtwegen van de gebruiker of perso- nen die zich in de omgeving bevinden. Bepaalde soorten metaalstof gelden als gevaarlijk, in het bij- zonder in combinatie met legeringen zoals zink, aluminium en chroom. Asbesthoudend materiaal mag alleen door be- paalde vakmensen worden bewerkt. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te be- werken materialen in acht. u Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden. Gebruik u Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elek- trische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. Modi Zaagdiepte instellen (zieafbeeldingB) u De zaagdiepte aanpassen aan de dikte van het werk- stuk. Er dient minder dan een volledige tandhoogte onder het werkstuk zichtbaar te zijn. De spanhendel (10) losdraaien. Voor een geringere zaag- diepten de zaag van de voetplaat (13) af trekken, voor een grotere zaagdiepte, de zaag naar de voetplaat (13) toe druk- ken. Stel de gewenste maat op de zaagdiepteschaalverde- ling in. De spanhendel (10) weer vastdraaien. De spankracht van de spanhendel (10) kan worden nage- steld. Hiervoor de spanhendel (10) losschroeven en deze minimaal 30° linksom verzet weer vastdraaien. Aanwijzing: Als de accu ProCORE18V 12.0Ah wordt ge- bruikt, dan ligt deze tijdens de bewerking eventueel op het werkstuk. De maximale zaagdiepte kan dan niet worden be- reikt. Zaagmarkeringen

EU-conformiteitsverklaring Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen. Technisch dossier bij: * Cirkelzaag Productnummer
