GEBRUIKSAANWIJZING M12 CH MILWAUKEE

Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het systeem, EC-Konformiteitsverklaring, Akku, Onderhoud, Symbolen Lees en let goed op deze adviezen! Nederlands

Marca de conformidade UkrSEPRO . Marca de conformidade EurAsian.26 Nederlands Ned WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen door. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

VEILIGHEIDSINSTRUCTIES VOOR BOORHAMER

Draag oorbeschermers. Lawaai kan gehoorverlies veroorzaken. Gebruik de bij de machine geleverde zijhandgreep. Verlies aan controle kan tot persoonlijk letsel leiden. Houd het apparaat alléén aan de geïsoleerde grijpvlakken vast, wanneer u werkzaamheden uitvoert waarbij het snijge- reedschap verborgen stroomleidingen zou kunnen raken. Het contact van het snijgereedschap met een spanningvoerende leiding kan de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden. Verdere veiligheids- en werkinstructies Draag veiligheidsuitrusting. Bij werkzaamheden met de machine dient u altijd een veiligheidsbril te dragen. Veiligheidskleding zoals stofmasker, veiligheidshandschoenen, stevig en slipvast schoeisel, helm en gehoorbescherming worden aanbevolen. Stof die vrijkomt tijdens het werken vormt vaak een gevaar voor de gezondheid en mag niet met het lichaam in aanraking komen. Ma- chines met stofafzuiging gebruiken en tevens geschikte stofmaskers dragen. Vrijgekomen stof grondig verwijderen resp. opzuigen. Het is niet toegestaan, materialen te bewerken waarvan een gezond- heidsgevaar uitgaat (bijv. asbest). Bij het werken in wanden, plafonds of vloeren oppassen voor elektri- citeitsdraden, gas- of waterleidingen. Borg uw werkstuk met behulp van een spaninrichting Niet geborgde werkstukken kunnen ernstig letsel en grote schade veroorzaken. TECHNISCHE GEGEVENS Accu-boorhamer M12 CH Productienummer 4414 76 03... ... 000001-999999 Boor-ø in beton 13 mm Boor-ø in staal 10 mm Boor-ø in hout 13 mm Onbelast toerental 0 - 900 min

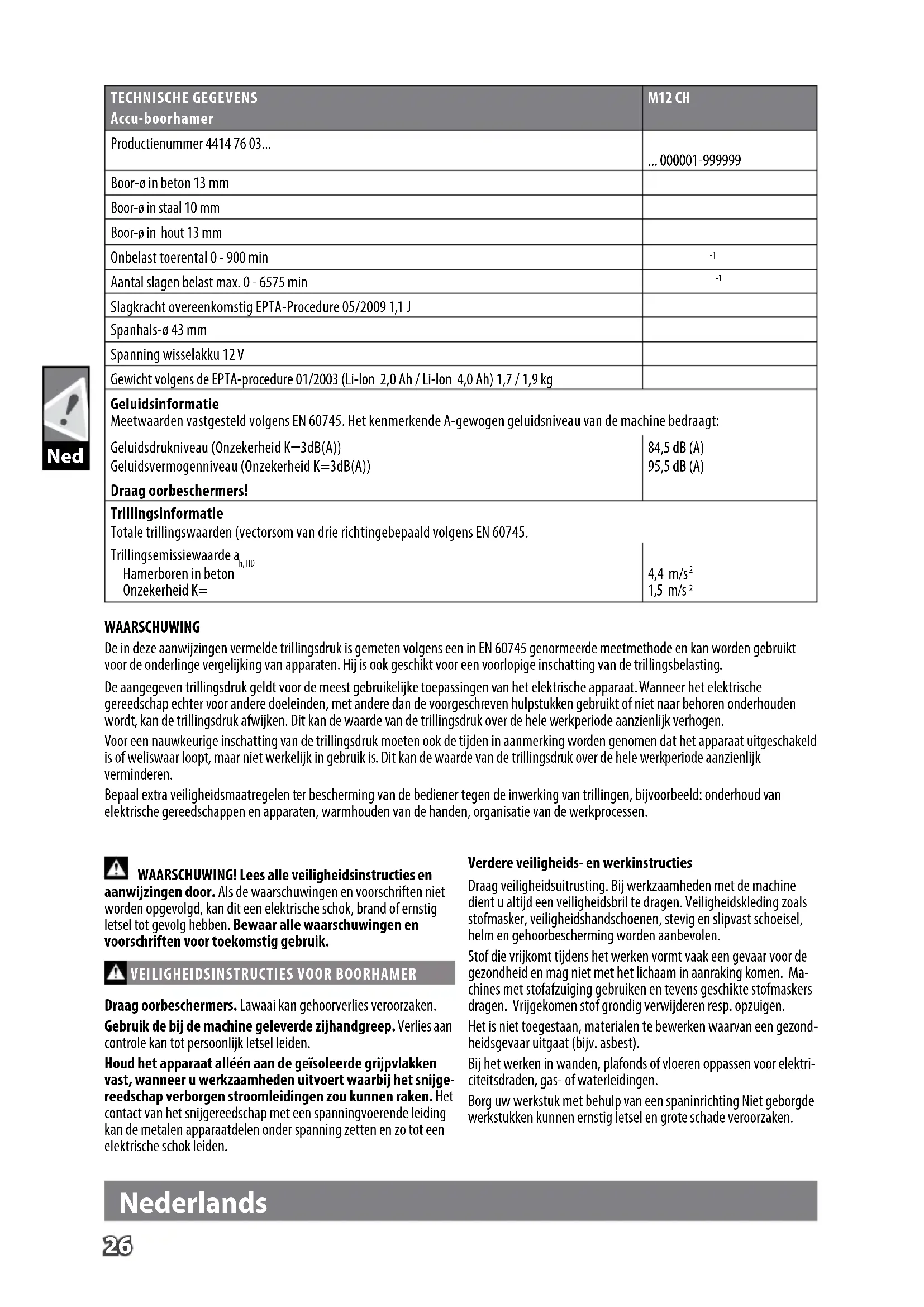

Aantal slagen belast max. 0 - 6575 min

Slagkracht overeenkomstig EPTA-Procedure 05/2009 1,1 J Spanhals-ø 43 mm Spanning wisselakku 12 V Gewicht volgens de EPTA-procedure 01/2003 (Li-lon 2,0 Ah / Li-lon 4,0 Ah) 1,7 / 1,9 kg Geluidsinformatie Meetwaarden vastgesteld volgens EN 60745. Het kenmerkende A-gewogen geluidsniveau van de machine bedraagt: Geluidsdrukniveau (Onzekerheid K=3dB(A)) Geluidsvermogenniveau (Onzekerheid K=3dB(A)) 84,5 dB (A) 95,5 dB (A) Draag oorbeschermers! Trillingsinformatie Totale trillingswaarden (vectorsom van drie richtingebepaald volgens EN 60745. Trillingsemissiewaarde a h, HD Hamerboren in beton Onzekerheid K= 4,4 m/s

WAARSCHUWING De in deze aanwijzingen vermelde trillingsdruk is gemeten volgens een in EN 60745 genormeerde meetmethode en kan worden gebruikt voor de onderlinge vergelijking van apparaten. Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. De aangegeven trillingsdruk geldt voor de meest gebruikelijke toepassingen van het elektrische apparaat. Wanneer het elektrische gereedschap echter voor andere doeleinden, met andere dan de voorgeschreven hulpstukken gebruikt of niet naar behoren onderhouden wordt, kan de trillingsdruk afwijken. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verhogen. Voor een nauwkeurige inschatting van de trillingsdruk moeten ook de tijden in aanmerking worden genomen dat het apparaat uitgeschakeld is of weliswaar loopt, maar niet werkelijk in gebruik is. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verminderen. Bepaal extra veiligheidsmaatregelen ter bescherming van de bediener tegen de inwerking van trillingen, bijvoorbeeld: onderhoud van elektrische gereedschappen en apparaten, warmhouden van de handen, organisatie van de werkprocessen.27 Ned Nederlands Schakel het apparaat onmiddellijk uit als het gereedschap blokkeert! Schakel het apparaat niet in zolang het gereedschap geblokkeerd is; dit zou een terugslag met een hoog reactiemoment kunnen veroor- zaken. Achterhaal en verhelp de oorzaak voor de blokkering van het gereedschap met inachtneming van de veiligheidsinstructies. Mogelijke oorzaken zijn:

• kantelen in het te bewerken werkstuk

• Doorbreken van het te bewerken materiaal

• overbelasting van het elektrische gereedschap Grijp niet in de lopende machine. Het gereedschap kan heet worden tijdens het gebruik. WAARSCHUWING! Gevaar voor verbranding

• bij het vervangen van het gereedschap

• bij het neerleggen van het apparaat Spanen of splinters mogen bij draaiende machine niet worden verwijderd. Voor alle werkzaamheden aan de apparat de akku verwijderen. WAARSCHUWING! Voorkom brand, persoonlijk letsel of materiële schade door kortsluiting en dompel het gereedschap, de wisselaccu en het laadtoestel niet onder in vloeistoen en waarborg dat geen vloeistoen in de apparaten en accu‘s kunnen dringen. Corrosieve of geleidende vloeistoen zoals zout water, bepaalde chemicaliën, bleekmiddelen of producten die bleekmiddelen bevatten, kunnen een kortsluiting veroorzaken.Wisselakku’s van het Akku-Systeem M18 alléén met laadapparaten van het Akku-Systeem M18 laden. Geen akku’s van andere systemen laden. Wisselakku’s en laadapparaten niet openen en alleen in droge ruimtes opslaan. Tegen vocht beschermen. AKKU Een temperatuur boven de 50°C vermindert de capaciteit van de accu. Langdurige verwarming door zon of hitte vermijden. De aansluitkontakten aan het laadapparaat en de akku schoon- houden. Voor een optimale levensduur moeten de accu‘s na het gebruik volledig opgeladen worden. Voor een zo lang mogelijke levensduur van de accu‘s dienen deze na het opladen uit het laadtoestel te worden verwijderd. Bij een langere opslag van de accu dan 30 dagen: Verbruikte akku’s niet in het vuur of bij het huisvuil werpen. Milwau- kee biedt namelijk een milieuvriendelijke recyclingmethode voor uw oude akku’s. Wisselakku’s niet bij metalen voorwerpen bewaren (kortsluitings- gevaar ! ) . In de wisselakku-opnameschacht van het laadapparaat mogen géén metaaldeeltjes komen (kortsluitingsgevaar ! ). Onder extreme belasting of extreme temperaturen kan uit de accu accu-vloeistof lopen. Na contact met accu-vloeistof direct afwassen met water en zeep. Bij oogcontact direct minstens 10 minuten grondig spoelen en onmiddelijk een arts raadplegen.

VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM

De akku-boorhamer is universeel inzetbaar voor hamerboren in steen en voor boren in hout, metaal en kunststof, onafhankelijk van een netaansluiting.

TRANSPORT VAN LITHIUM-IONEN-ACCU‘S

Lithium-ionen-accu‘s vallen onder de wettelijke bepalingen inzake het transport van gevaarlijke goederen. Voor het transport van deze accu‘s moeten de lokale, nationale en internationale voorschriften en bepalingen in acht worden genomen. Verbruikers mogen deze accu‘s zonder meer over de weg transport- eren. Het commerciële transport van lithium-ionen-accu‘s door expedi- tiebedrijven is onderhevig aan de bepalingen inzake het transport van gevaarlijke goederen. De verzendingsvoorbereidingen en het transport mogen uitsluitend worden uitgevoerd door dienovereen- komstig opgeleide personen. Het complete proces moet vakkundig worden begeleid. Onderstaande punten moeten bij het transport van accu‘s in acht worden genomen: Waarborg ter vermijding van kortsluitingen dat de contacten be- schermd en geïsoleerd zijn. Let op dat het accupack in de verpakking niet kan verschuiven. Beschadigde of lekkende accu‘s mogen niet worden getransporteerd. Neem voor meer informatie contact op met uw expeditiebedrijf. ONDERHOUD Altijd de luchtspleten van de machine schoonhouden. Belangrijke tip! Versleten koolborstels tijdig door een service-werk- plaats laten vervangen. Dit verhoogt de levensduur van de machine en garandeert dat de machine altijd direkt klaar is voor gebruik. Gebruik uitsluitend Milwaukee toebehoren en onderdelen. Indien componenten die moeten worden vervangen niet zijn beschreven, neem dan contact op met een ocieel Milwaukee servicecentrum (zie onze lijst met servicecentra). Onder vermelding van het nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.28 Nederlands Ned

EC - VERKLARING VAN OVEREENSTEMMING

We verklaren geheel onder eigen verantwoordelijkheid dat het pro- duct in de “Technische data” voldoet aan alle relevante bepalingen van de richtlijnen 2011/65/EU (RoHS) 2006/42/EG 2014/30/EU en de volgende geharmoniseerde normen zijn gebruikt. EN 60745-1:2009 + A11:2010 EN 60745-2-6:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 50581:2012 Winnenden, 2017-11-30 Alexander Krug / Managing Director Gemachtigd voor samenstelling van de technische documenten Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SYMBOLEN Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt. OPGELET! WAARSCHUWING! GEVAAR! Voor alle werkzaamheden aan de apparat de akku verwijderen. Toebehoren - Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma. Elektrische apparaten, batterijen en accu‘s mogen niet via het huisafval worden afgevoerd. Elektrische apparaten en accu‘s moeten gescheiden worden verzameld en voor een milieuvriendelijke afvoer worden afgegeven bij een recyclingbedrijf. Informeer bij uw gemeente of bij uw vakhandelaar naar recyclingbedrijven en inzamelpunten. CE-keurmerk
