M12 CH - Puur MILWAUKEE - Tasuta kasutusjuhend

Toote tüüp	Juhtmevaba löökpuur
Bränd	Milwaukee
Mudel	M12 CH
Nimipinge	12 V (vahetatav Li-Ion aku)
Betooni puurimise läbimõõt	13 mm
Terase puurimise läbimõõt	10 mm
Puidu puurimise läbimõõt	13 mm
Tühikäigu pöörlemiskiirus	0 - 900 min⁻¹
Maksimaalne löögisagedus koormusel	0 - 6575 min⁻¹
Üksiku löögi energia (EPTA 05/2009)	1,1 J
Kaal (akuga 2,0 Ah / 4,0 Ah)	1,7 kg / 1,9 kg
Helirõhutase (K=3 dB(A))	84,5 dB(A)
Helivõimsuse tase (K=3 dB(A))	95,5 dB(A)
Vibratsiooni heitväärtus (löökpuurimine betoonis)	4,4 m/s² (määramatus K=1,5 m/s²)
Kuulmiskaitse nõutav	Jah (alati kanda)
Sihtotstarbeline kasutamine	Löökpuurimine müüritises, puidu, metalli ja plasti puurimine
Akusüsteem	M12 (vahetatavad akud)
Soovitatav laadija	M12 süsteemi laadija
Hooldus	Puhastage regulaarselt ventilatsiooniavasid; vahetage kulunud süsinikharjad volitatud hoolduskeskuses
Tarvikud	Kasutage ainult Milwaukee tarvikuid
Ohutus	Kanda kaitseprille, kindaid, libisemiskindlaid kingi; enne sekkumist eemaldage aku; hoidke seadet isoleeritud pindadest
Sertifikaadid	CE, standardid EN 60745, EN 55014, RoHS

Korduma kippuvad küsimused - M12 CH MILWAUKEE

Kuidas vahetada Milwaukee M12 CH puuri akut?

Enne aku vahetamist veenduge, et seade on välja lülitatud. Vajutage aku külgedel asuvatele lukustusvabastusnuppudele ja tõmmake aku eemaldamiseks välja. Sisestage uus aku, libistades seda kuni see klõpsatusega paika loksub. Kasutage ainult M12 süsteemi akusid.

Milliseid materjale saan selle puuriga puurida?

Milwaukee M12 CH puur on ette nähtud löökpuurimiseks müüritises (betoon kuni 13 mm), samuti ilma löögita puurimiseks puidus (kuni 13 mm), metallis (teras kuni 10 mm) ja plastmaterjalides.

Kuidas puuri puhastada?

Enne puhastamist ühendage aku lahti. Puhastage korpust kuiva või kergelt niiske lapiga. Ventilatsiooniavad tuleb hoida puhtad: puhuge suruõhku või kasutage pehmet harja. Ärge kunagi kastke tööriista vette.

Mida teha, kui puur kasutamise ajal kinni kiilub?

Vabastage kohe päästik, et tööriist peatada. Ärge kasutage jõudu tööriista vabastamiseks. Eemaldage aku, seejärel tuvastage ummistuse põhjus (kinnikiilumine, materjali läbistamine). Pärast takistuse eemaldamist võite tööriista uuesti kasutada. Kui ummistus püsib, võtke ühendust volitatud hoolduskeskusega.

Kuidas liitium-ioonakusid ohutult transportida?

Liitium-ioonakud alluvad ohtlike kaupade veoeeskirjadele. Isiklikuks transpordiks eemaldage aku tööriistast, kaitske kontakte (nt teibiga) ja asetage see mittejuhtivasse pakendisse. Ärge transportige kahjustatud akusid.

Milliseid ohutusmeetmeid pean kasutamisel järgima?

Kandke alati kuulmiskaitset (helitase > 85 dB(A)), kaitseprille, tolmumaski ja kindaid. Kasutage kaasasolevat lisakäepidet. Hoidke tööriista puurimisel isoleeritud pindadest, et vältida kokkupuudet peidetud elektrijuhtmetega. Enne seadistamist või hooldust eemaldage aku.

Millal ja kuidas vahetada süsinikharju?

Süsinikharjad on kulumaterjalid. Kui nad on kulunud, on soovitatav lasta süsinikharjad vahetada ja masinat kontrollida volitatud Milwaukee hoolduskeskuses. Ärge proovige neid ise vahetada, kui te pole koolitatud; see võib tööriista kahjustada.

Millist akut kasutada M12 CH puuriga?

Kasutage ainult Milwaukee M12 süsteemi (12 V) vahetatavaid akusid. Soovitatavad mahutavused on 2,0 Ah või 4,0 Ah. Laadige akusid ainult M12 süsteemi laadijaga. Ärge segage teiste süsteemidega.

Kuidas akut hoiustada, kui seda pikka aega ei kasutata?

Üle 30 päeva pikkuseks hoiustamiseks hoidke akut kuivas ja jahedas kohas (temperatuur alla 50 °C). Ideaalis laadige see enne hoiustamist umbes 50% -ni. Kaitske kontakte metallesemete eest lühise vältimiseks.

Mida teha kokkupuutel akusisaldisega?

Akusisaldus on sööbiv. Nahaga kokkupuutel peske kohe vee ja seebiga. Silma sattumisel loputage rohke veega ja pöörduge erakorralise arsti poole. Kui aku lekib, kandke kindaid ja visake see ära vastavalt kohalikele eeskirjadele.

KASUTUSJUHEND M12 CH MILWAUKEE

Algupärane kasutusjuhend

OpunHaJIbHoe pyKOBoIDCTBO no 3KcIpyatau

OpunHaHObpkoBOcTBo 3a eKcnnoatau

Instruktiuni de folosire originale

Opunnaen npnpaunk 3apa6ota

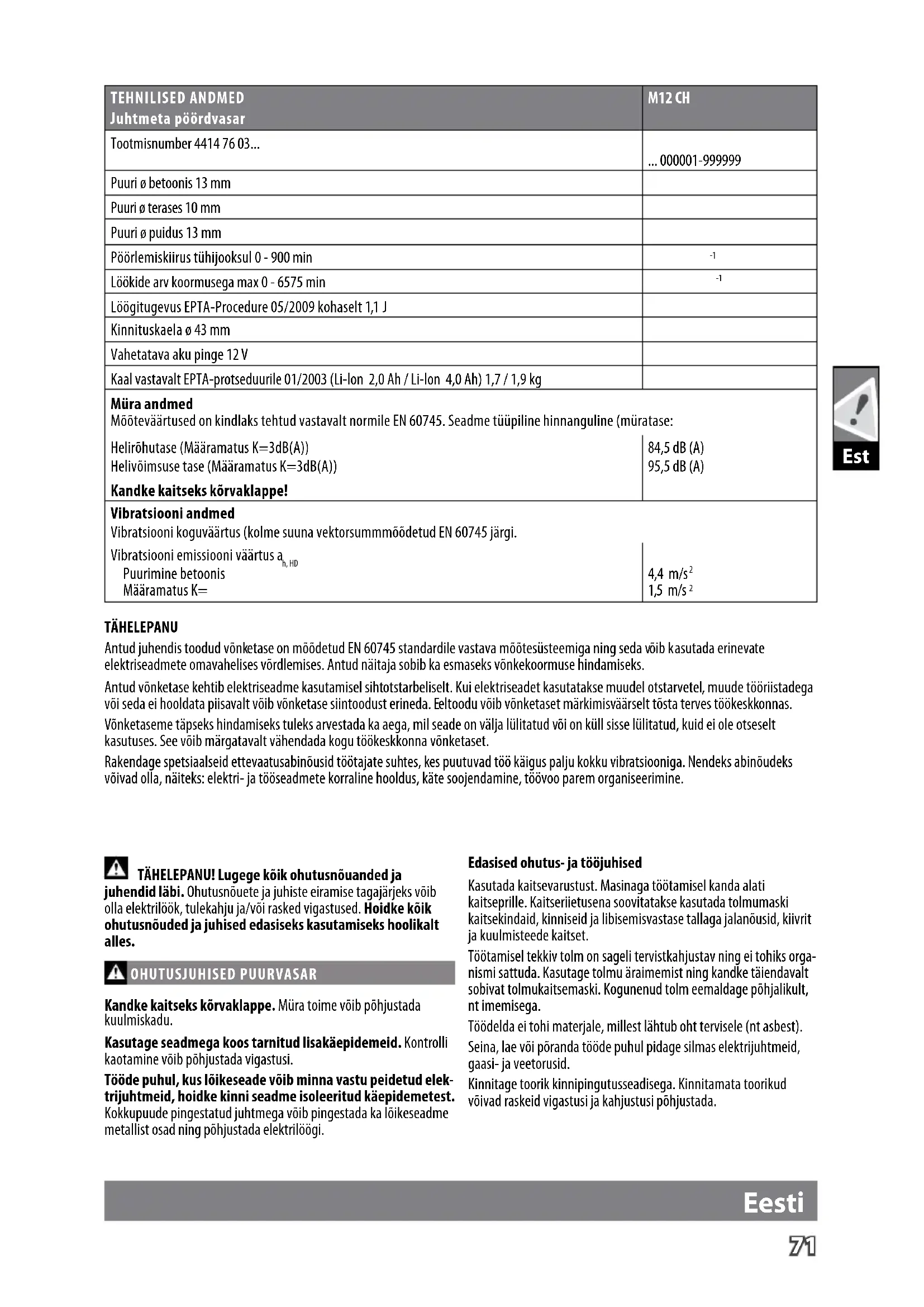

TEHNILISED ANDMED Juhtmeta põördvasar	M12 CH
Tootmisnumber 4414 76 03...	... 000001-999999
Puuri ø betoonis 13 mm
Puuri ø terases 10 mm
Puuri ø puidus 13 mm
Pöörlemiskiirus tühjooksul 0 - 900 min	-1
Löökide arv koormusega max 0 - 6575 min	-1
Löögitugevus EPTA-Procedure 05/2009 kohaselt 1,1 J
Kinnituskaela ø 43 mm
Vahetatava aku pinge 12 V
Kaal vastavalt EPTA-protsedurile 01/2003 (Li-lon 2,0 Ah / Li-lon 4,0 Ah) 1,7 / 1,9 kg
Mära andmed Mõötevärtused on kindlaks tehtud vastavalt normile EN 60745. Seadme tüüpiline hinnanguline (müratase:
Helirōhutase (Märamatus K=3dB(A))	84,5 dB (A)
Helivöimsuse tase (Märamatus K=3dB(A))	95,5 dB (A)
Kandke kaitseks körvaklappe!
Vibratsiooni andmed Vibratsiooni koguvärtus (kolme suuna vektorsummöödetud EN 60745 järgi.
Vibratsiooni emissiooni väärtus a n, HD Puurime betoonis	4,4 m/s² 1,5 m/s²
Mäaramatus K=

TAHELEPANU

Antud juhendis toodud vonketase on moedetud EN 60745 standardile vastava mootesusteemiga ning seda wib kasutada erinevate elektriseadmete omavahelises vordlemises. Antud naitaja sobib ka esmaseks vonkekoormuse hindamiseks.

Antud vonketase kehtib elektriseadme kasutamisel shtotstbareliselt. Kui elektriseadet kasutatakse muudel ostarvetel, muude tooriistadega voi seda ei hooldata piisavalt voib vonketase siintoodust erineda. Eeltoodu voib vonketaset markimisvaarselt tosta terves tokeskkonnas. Vonketaseme napseksh hindamiseks taleks arvestada ka aega, mil seade on valja lilitatud voi on kull sisse lilitatud, kuid ei ole otseselt kasutuses. See voib margatavalt vahendada kogu tookeskonna vonketaset.

Rakendage spetsiaalseid ettevaatusabinosid tootajate suhtes, kes puutuvad too kaigus palju kokku vibratsioniga. Nendeks abinoudeks voivad olla, naiteks: elektri- ja tooseadmete korraline hooldus, kate soojendamine, toovoo parem organiseirime.

juhendid labi. Ohutusnouete ja juhiste eiramise tagajäreks voib olla elektrilök, tulekahju ja/voi rasked vigastused. Hoidke kok ohutusnouded ja juhised edaseisks kasutamiseks hoolikalt alles.

OHUTUSJUHISED PUURVASAR

Kandke kaitseks korvaklappe. Mura toime voib pohjustada kuulmiskadu.

Kasutage seadmega koos tarnitud lisakä Epidemeid. Kontrolli kaotamine voib pohjustada vigastusi.

Tööde puhul, kus lõikseade vöib minna vastu peidetud elektrijuhtmeid, hoidke kinni seadme isoleeritud kaepidemetest. Kokkupuude pingestatud juhtmega vöib pingestada ka lõikseadmet metallist osad ning pöhjustada elektrilöögi.

Edasised ohutus- ja toojuhised

Kasutada kaitsevarustust. Masinaga tootamisel kanda alati kaitseprille. Kaitseriietusena soovitatakse kasutada tolmumaski kaitsekindaid, kinniseid ja libisemisvastase tallaga jalanousid, kiivrit ja kuulmistede kaitset.

Töotamisel tekkiv tolm on sageli tervistkahjustav ning ei tohiks organi nismi sattuda. Kasutage tolmu araimemist ning kandke taiendavalt sobivat tolmukaitsemaski. Kogunud tolm eemaldage pohjalikult, nt imemisega.

Töedda ei tohi materjale, millest lahtub oht tervisele (nt asbest). Seina, lae voi poranda toode puhul pidage silmas elektrijuhtmeid, gaasi- ja veetorusid.

Kinnitage toorik kinnipingutusseadisega. Kinnitamata torikud voivad raskeid vigastusi ja kahjustusi pohjustada.

Palun lulitage seade rakendustooiista blokeerumise korral kohe valja! Arge lulitage seadet sisse tagasi, kuni rakendustooiist on blookeeritud; seejuures voib korge reaktsionimomendiga tagasiloo tekkida. Tehke ohutusjuhiseid arvesse vottes kindlaks ja korvaldage rakendustooiista blokeerumise pohjus.

Automaatseiskumise voimalikud pohjused:

viltu asetumine toedeldvas toorikus
- Töddelada materjali labipururimine
- elektritöräistaulekoormamine

Ärge sisestage jasemeid tootavasse masinasse.

Rakendustöörist vöib kasutamise ajal kuumaks minna.
TÄHELEPANU! Põletusoht

• töörista vahetamisel
• seadme ārapanemisel

Puru ega pilpaid ei tohi eemaldada masina tõtamise ajal.

Enne koiki toid masina kallal vötke vahetatav áku valja.

TÄHELEPANU! Lühisest pöhjustatud taleohu, vigastuste vöi toote kahjustuste vältimiseks arge kastke töriista, vahetusakit ega laadimisseadet vedeliku ning jälgige, et vedelikke ei tungiks seadmetesse ega akusse. Korrodeeruvad vöi elektrit juhtivad vedlikud, nagu solvesi, teutad kemikaalid ja pleegitusained vöi pleegitusaieid sisaldavad tooted, vöivad pöhjustada lühist.Laadige süsteemi M18 vahetatavaid akusid ainult süsteemi M18 laadijatega. Arge laadige nendega teiste süsteemide akusid.

Arge avage vahetatavaid akusid ega laadjiaid ning ladustage neid ainult kuivades ruumides. Kaitske niiskuse eest.

AKUD

Temperatuur üle 50^ vahendab vahetata ama aku toovoimet. Valtige pikemat soojenemist päkese voi kutteseadme mojul.

Hoidke laadija ja vahetatava aku uhenduskontaktid puhtad.

Optimaalse patarei eluea tagamiseks, parast kasutamist lae patareiplokk taiilikult.

Akud tuleks voimalikult pika kasutusea saavutamiseks parast taïslaadimist laadjast valja votta.

Aku ladustamisel üle 30 paeva:

Arge visake tarvitatud vahetatavail akusid tulle ega olmeprugisse. Milwaukee pakub vanade akude keskkonnahoidlikku kaitlust; palun kusige om erialaselt tarnijalt.

Ärge sälitage vahetatavaid akusid koos metallesemetega (lühiseoht).

Laadjal olevasse vahetatava aku ühenduskambrisse ei tohi sattuda metallosi (lihiseoht).

Aarmuslikul koormusel voi aarmuslikul temperatuuril voib kahjustatud vahetatavast akust akuvedelik valja voolata. Akuvedelikuga kokkupuutumise korral peske kohe vee ja seebiga. Silma sattumise korral loputage kiiresti pohjalikult vahemalt 10 minutit ning poorduge vivitamatult arsti poole.

KASUTAMINE VASTAVALT OTSTARBELE

Akupuurvasarat saab soltumata vorguihendusest universaalselt rakendada kivimite puurvasaraaga tootlemiseks ning puidu, metalli ja plasti puurimisesk.

LIITIUMIOONAKUDE TRANSPORTIMINE

Liitiumionakud on allutatud ohtlike ainete transportimisega seonduvatele oigusaktidele.

Nende akude transportimine peab toimuma kohalikest, siseriiklikest ja rahvusvahelistest eeskirjadest ning maarustest kinni pidades.

Tarbjad tohivad neid akusid edasiste piiranguteta tanaval transportida.

Liitiumoonakude kommtstransport ekspedeerimisettevotete kaudu on allutatud ohtlike ainete transportimisega seonduvatele oigusaktidele. Tarne-ettevalmistusi ja transporte tohivad teostada eranditult vastavalt koolitatud isikud. Kogu protssesi tuleb asjatundlikult jalgida.

Akude transportimisel tuleb järgida järgmisi punkte:

Tehke kindlaks, et kontaktid on lühiste vältimiseks kaitstud ja isoleeritud. Pöörake tāhelepanu sellele, et akupakk ei saaks pakendis nihkuda. Kahjustatud vōi välja voolanud akusid ei tohi kasutada. Pöörduge edasiste juhiste saamiseks ekspedeerimisettevötte poole.

HOOLDUS

Hoidke masina ohtusipud alati puhtad.

Lübikulunud susiharjade puhul taleks klienditeenindustookojas lisaks susiharjade vahetusele teha ka hooldus. See pikendab masina eluiga ja tagab pideva kaitamisvalmiduse.

Kasutage ainult Milwaukee tarvikuid ja Milwaukee tagavaraosi. Detailid, mille valjavahetamist pole kirjeldatud, laske valja vahetada Milwaukee klienditeeinduspunktis (vaadake brosurii garantii / klienditeeinduste Aadressid).

Vajaduse korral voite tellida seadme labiliokejoonise, naidates ara masina tuubi ja andmesildil oleva numbri. Selleks poorduge klienditeeninduspunktivoi otse: Techronic Industries GmbH, Max-Eyth-StraBe 10, 71364 Winnenden, Germany.

EU VASTAVUSAVALDUS

Kinnitame om ainuvastutusel, et "Tehniliste andmete" all kirjeldatud toode vastab direktiivide kogile asjakohastele satetele 2011/65/EU (RoHS)

2006/42/EU

2014/30/EU

ning tāidetud on järgmiste uhtlustatud standardite nouded.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

On volitatud koostama tehnilist dokumentatsiooni.

Techronic Industries GmbH

Palun lugege enne käikulaskmist kasutamisjuhend hoolikalt labi.

ETTEVAATUST! TÄHELEPANU! OHUD!

Enne koiki toid masina kallal vötke vahetatav aku vilja.

Tarvikud - ei kuulu tarne komplekti, soovitatav taiendus on saadaval tarvikute programmis.

Elektriseadmeid, patareisid/akusid ei tohi utiliseerida koos majapidamisprugiga. Elektriseadmed ja akud tuleb eraldi kokku koguda ning korvaldada keskkonnasobralikul moel tootlemiskeskusesse. Kusige infot jaatmekaitlusjaamade ja kogumispunktide kohta omakohalike ametnike voi edasimuija kaest.

CE-mark

UkrSEPRO vastavusmark.

Euraasia vastavusmark.
