BRUKSANVISNING M12 CH MILWAUKEE

Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna, CEFörsäkran, Batterier, Skötsel, Symboler Läs igenom och spara! Svenska

UkrSEPRO Konformitetstegn. EurAsian Konformitetstegn.35 Svenska Sve VARNING! Läs alla säkerhetsanvisningar och andra tillhörande anvisningar. Fel som uppstår till följd av att anvisnin- garna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk.

SÄKERHETSANVISNINGAR FÖR BORRHAMMARE

Bär hörselskydd. Buller kan leda till att du förlorar hörseln. Använd de extrahandtag som levereras tillsammans med maskinen. Förlust av kontrollen kan leda till personskador. Håll fast apparaten med hjälp av de isolerade greppytorna när du utför arbeten där arbetsverktyget skulle kunna träa på dolda elledningar. Om man kommer i kontakt med en spän- ningsförande ledning, så kan även de delar på verktyget som är av metall bli spänningsförande och leda till att man får en elektrisk stöt. Övriga säkerhets- och användningsinstruktioner Använd skyddsutrustning. Använd alltid skyddsglasögon när du använder maskinen. Som skyddsutrsutning rekommenderar vi t ex en dammskyddsmask, skyddshandskar, stabila och halksäkra skor, hjälm och hörselskydd. Dammet som uppkommer vid arbeten med denna maskin kan vara skadligt för hälsan om de når kroppen. Använd ett utsugningssystem och bär skyddsmask. Avlägsna kvarblivande damm med t.ex. en dammsugare. Det är inte tillåtet att bearbeta material som kan vara hälsovådligt (t.ex. asbest). Vid arbetenborrning i vägg, tak eller golv, var alltid observant på bentliga el-, gas- eller vattenledningar. Säkra arbetsstycket med en fastspänningsanordning. Arbetsstycken som inte är ordentligt fastspända kan leda till allvarlig kroppsskada eller annan skada. TEKNISKA DATA Batteridriven borrhammare M12 CH Produktionsnummer 4414 76 03... ... 000001-999999 Borrdiam. in betong 13 mm Borrdiam. in stål 10 mm Borrdiam. in trä 13 mm Tomgångsvarvtal, obelastad 0 - 900 min

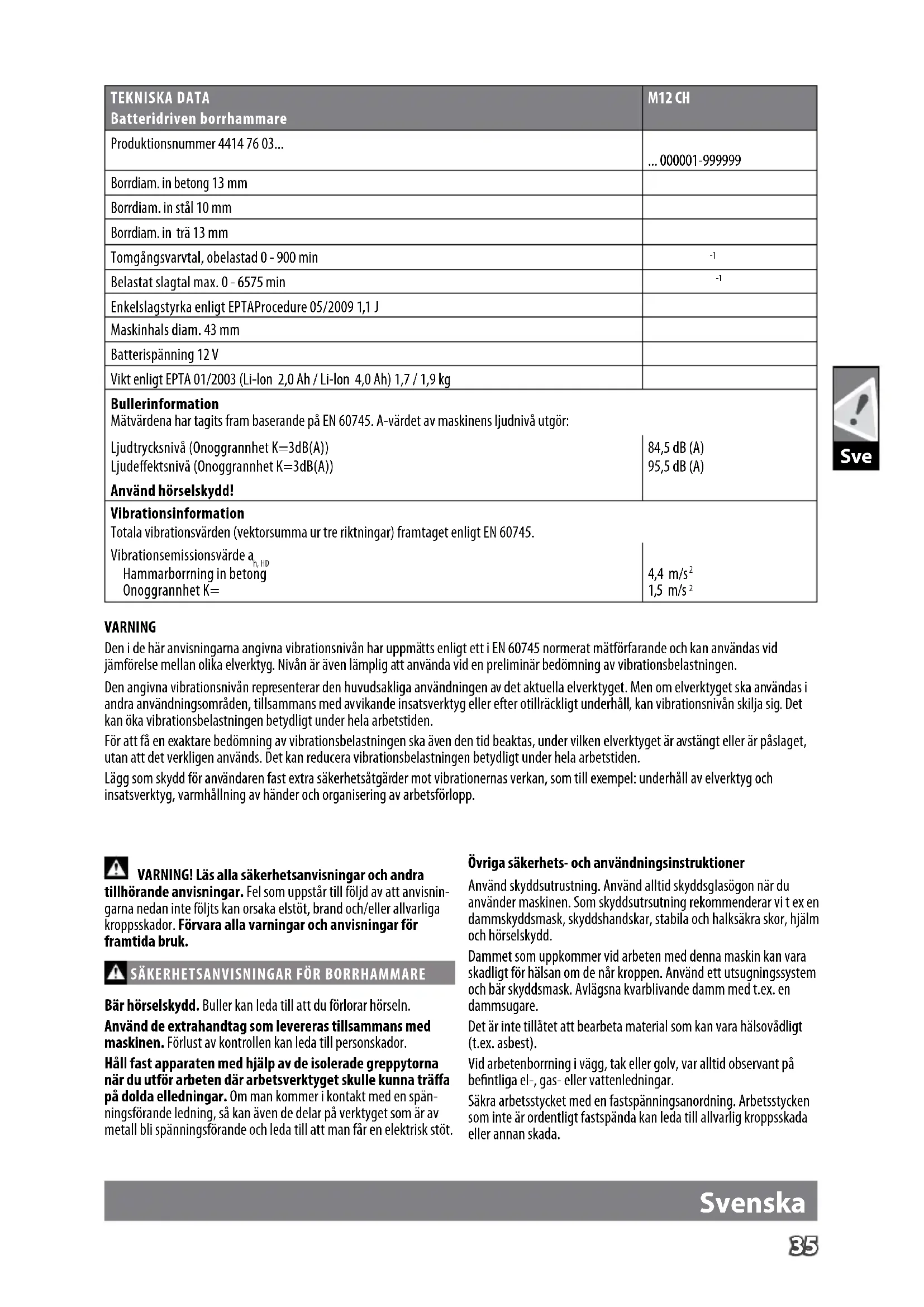

Enkelslagstyrka enligt EPTAProcedure 05/2009 1,1 J Maskinhals diam. 43 mm Batterispänning 12 V Vikt enligt EPTA 01/2003 (Li-lon 2,0 Ah / Li-lon 4,0 Ah) 1,7 / 1,9 kg Bullerinformation Mätvärdena har tagits fram baserande på EN 60745. A-värdet av maskinens ljudnivå utgör: Ljudtrycksnivå (Onoggrannhet K=3dB(A)) Ljudeektsnivå (Onoggrannhet K=3dB(A)) 84,5 dB (A) 95,5 dB (A) Använd hörselskydd! Vibrationsinformation Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745. Vibrationsemissionsvärde a h, HD Hammarborrning in betong Onoggrannhet K= 4,4 m/s

VARNING Den i de här anvisningarna angivna vibrationsnivån har uppmätts enligt ett i EN 60745 normerat mätförfarande och kan användas vid jämförelse mellan olika elverktyg. Nivån är även lämplig att använda vid en preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av det aktuella elverktyget. Men om elverktyget ska användas i andra användningsområden, tillsammans med avvikande insatsverktyg eller efter otillräckligt underhåll, kan vibrationsnivån skilja sig. Det kan öka vibrationsbelastningen betydligt under hela arbetstiden. För att få en exaktare bedömning av vibrationsbelastningen ska även den tid beaktas, under vilken elverktyget är avstängt eller är påslaget, utan att det verkligen används. Det kan reducera vibrationsbelastningen betydligt under hela arbetstiden. Lägg som skydd för användaren fast extra säkerhetsåtgärder mot vibrationernas verkan, som till exempel: underhåll av elverktyg och insatsverktyg, varmhållning av händer och organisering av arbetsförlopp.36 Sve Svenska Stäng av maskinen omedelbart om ett verktyg som används sitter fast! Sätt sedan inte på maskinen igen så länge som verktyget som används fortfarande sitter fast; risk för okontrollerade slag med högt reaktionsmoment. Ta reda på orsaken varför verktyget fastnade och åtgärda orsaken med hänsyn till säkerhetsanvisningarna. Möjliga orsaker kann vara:

• Verktyget sitter snett i arbetsstycket

• Materialet som ska bearbetas har gått sönder

• Elverktyget är överbelastat Gå aldrig med händerna in i en maskin som är igång. Verktyget som används kan bli mycket varmt under användningen. VARNING! Risk för brännskador

• när man lägger ifrån sig maskinen Avlägsna aldrig spån eller isor när maskinen är igång. Drag ur batteripaket innan arbete utföres på maskinen. VARNING! För att undvika den fara för brand, personskador eller pro- duktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning. System M18 batterier laddas endast i System M18 laddare. Ladda inte batterier från andra system. Batterier lagras torrt och skyddas för fukt. BATTERIER En temperatur över 50°C reducerar batteriets eekt. Undvik längre uppvärmning tex i solen eller nära ett element. Se till att anslutningskontakterna i laddaren och på batteriet är rena. För att batterierna ska få lång livslängd ska de laddas fulla efter användning. För att få en så lång livslängs som möjligt bör laddningsbara batterier avlägsnas från laddaren när de är laddade. Om laddningsbara batterier lagras längre än 30 dagar: Kasta inte förbrukade batterier. Lämna dem till Milwaukee Tools för återvinning. Förvara ej batteriet ihop med metallföremål, kortslutning kan uppstå. Se upp så att inga metallföremål hamnar i laddarens batterischakt, kortslutning kan uppstå. Under extrem belastning eller extrem temperatur kan batterivätska tränga ut ur skadade utbytesbatterier. Vid beröring med batterivätska tvätta genast av med vatten och tvål. Vid ögonkontakt spola genast i minst 10 minuter och kontakta genast läkare.

ANVÄND MASKINEN ENLIGT ANVISNINGARNA

Akku-borrhammaren användes universellt till hammarborrning i sten, samt borra i trä, metall och plast. TRANSPORTERA LITIUMJON-BATTERIER För litiumjon-batterier gäller de lagliga föreskrifterna för transport av farligt gods på väg. Därför får dessa batterier endast transporteras enligt gällande lokala, nationella och internationella föreskrifter och bestämmelser. Konsumenter får transportera dessa batterier på allmän väg utan att behöva beakta särskilda föreskrifter. För kommersiell transport av litiumjon-batterier genom en spediti- onsrma gäller emellertid bestämmelserna för transport av farligt gods på väg. Endast personal som känner till alla tillämpliga föres- krifter och bestämmelser får förbereda och genomföra transporten. Hela processen ska följas upp på fackmässigt sätt. Följande ska beaktas i samband med transporten av batterier: Säkerställ att alla kontakter är skyddade och isolerade för att undvika kortslutning. Se till att batteripacken inte kan glida fram och tillbaka i förpackningen. Transportera aldrig batterier som läcker, har runnit ut eller är skadade. För mer information vänligen kontakta din speditionsrma. SKÖTSEL Se till att motorhöljets luftslitsar är rena. Viktig! I samband med kolbyten är en översyn på serviceverkstad att rekommendera. Detta för att höja maskinens livslängd och garantera ytterligare driftssäkerhet. Använd endast Milwaukee-tillbehör och Milwaukee-reservdelar. Komponenter, för vilka inget byte beskrivs, skall bytas ut hos Milwaukee-kundtjänst (se broschyren garanti-/kundtjänstadresser). Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som nns på typskylten) erhållas från: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364 Winnenden, Germany.37 Svenska Sve

Vi tar på vårt ansvar att produkten som har beskrivits under Tekniska data uppfyller alla relevanta villkor i direktiven 2011/65/EU (RoHS) 2006/42/EG 2014/30/EU samt att följande harmoniserade standarder har använts. EN 60745-1:2009 + A11:2010 EN 60745-2-6:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 50581:2012 Winnenden, 2017-11-30 Alexander Krug / Managing Director Befullmäktigad att sammanställa teknisk dokumentation. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SYMBOLER Läs instruktionen noga innan du startar maskinen. OBSERVERA! VARNING! FARA! Drag ur batteripaket innan arbete utföres på maskinen. Tillbehör - Ingår ej i leveransomfånget, erhålles som tillbehör. Elektriska maskiner, batterier/uppladdningsbara batterier och får inte slängas tillsammans med de vanliga hushållss- oporna. Elektriska maskiner och uppladdningsbara batterier ka samlas separat och lämnas till en avfallsstation för miljö- vänlig avfallshantering. Kontakta den lokala myndigheten respektive kommunen eller fråga återförsäljare var det nns speciella avfallsstationer för elskrot. CE-symbol
