M12 CH - Trapano MILWAUKEE - Manuale utente e istruzioni gratuiti

MANUALE UTENTE M12 CH MILWAUKEE

Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE, Batterie, Manutenzione, Simboli Si prega di leggere e conservare le istruzioni! Italiano

AVVERTENZA! E’ necessario leggere tutte le indicazioni di sicurezza e le istruzioni. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

NORME DI SICUREZZA PER MARTELLO

PERFORATORE Indossare protezioni acustiche adeguate. L’esposizione al rumore potrebbe comportare una riduzione dell’udito. Utilizzare l‘utensile con la sua impugnatura supplemen- tare. La perdita di controllo potrebbe causare danneggiamenti all‘utilizzatore. Impugnare l’apparecchio sulle superci di tenuta isolate mentre si eseguono lavori durante i quali l’utensile da taglio potrebbe entrare in contatto con cavi di corrente. L’eventuale contatto dell’utensile da taglio con un cavo sotto tensione potrebbe mettere sotto tensione le parti metalliche dell’apparecchio e provo- care una folgorazione. Ulteriori avvisi di sicurezza e di lavoro Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si consiglia di indos- sare indumenti di protezione come maschera antipolvere, guanti di protezione, scarpe antiscivolo robuste, casco e cue di protezione acustica. La polvere provocata durante la lavorazione con questo utensile può essere dannosa alla salute e per questo motivo non devono entrare in contatto con il corpo. Usare un sistema d‘aspirazione polvere e indossare una maschera di protezione dalla polvere. Rimuovere i depositi di polvere, per esempio con un aspiratore. DATI TECNICI Tassellatore a batteria M12 CH Numero di serie 4414 76 03... ... 000001-999999 ø Foratura in calcestruzzo 13 mm ø Foratura in acciaio 10 mm ø Foratura in legno 13 mm Numero di giri a vuoto 0 - 900 min

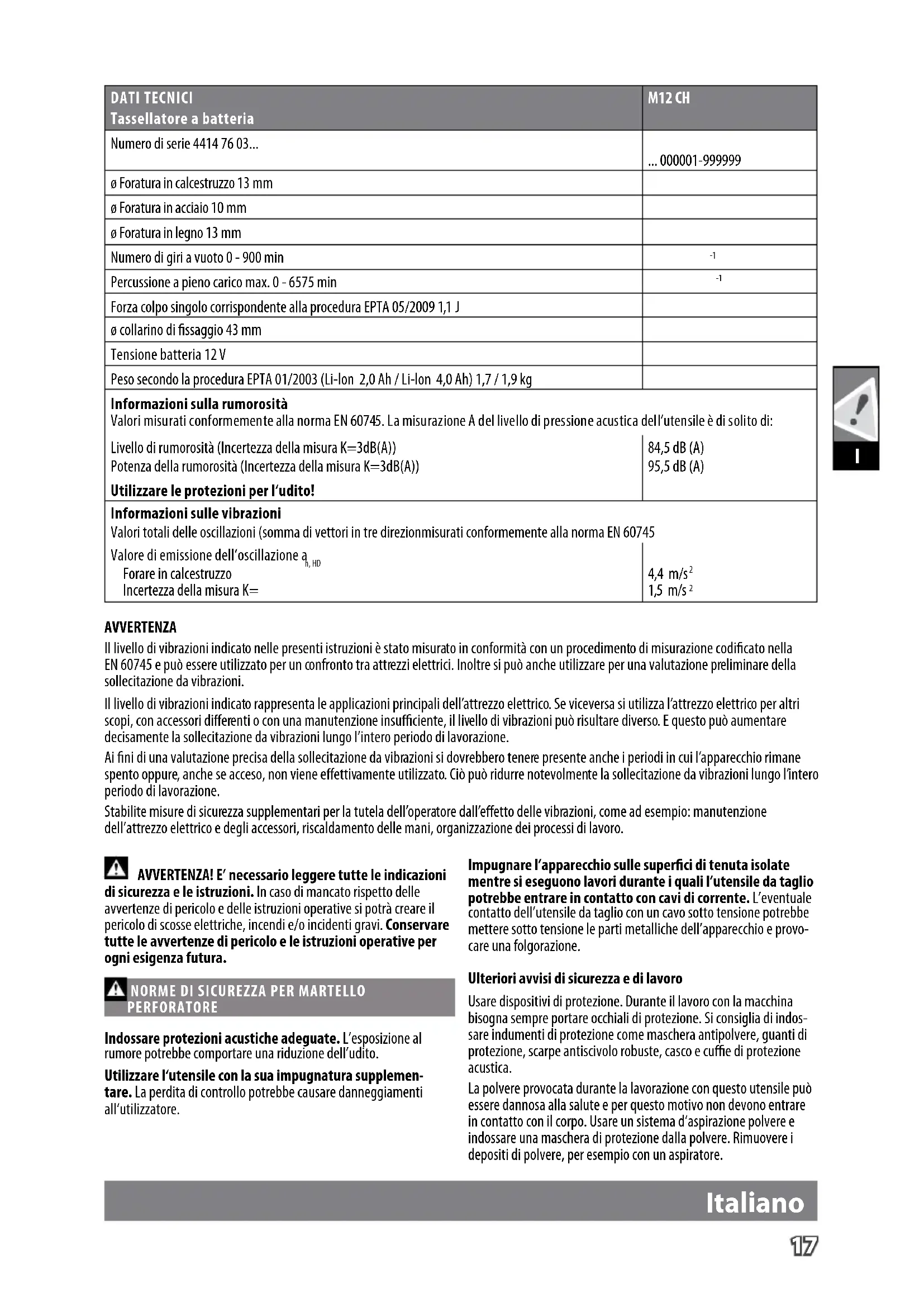

Forza colpo singolo corrispondente alla procedura EPTA 05/2009 1,1 J ø collarino di ssaggio 43 mm Tensione batteria 12 V Peso secondo la procedura EPTA 01/2003 (Li-lon 2,0 Ah / Li-lon 4,0 Ah) 1,7 / 1,9 kg Informazioni sulla rumorosità Valori misurati conformemente alla norma EN 60745. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità (Incertezza della misura K=3dB(A)) Potenza della rumorosità (Incertezza della misura K=3dB(A)) 84,5 dB (A) 95,5 dB (A) Utilizzare le protezioni per l‘udito! Informazioni sulle vibrazioni Valori totali delle oscillazioni (somma di vettori in tre direzionmisurati conformemente alla norma EN 60745 Valore di emissione dell’oscillazione a h, HD Forare in calcestruzzo Incertezza della misura K= 4,4 m/s

AVVERTENZA Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codicato nella EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo elettrico per altri scopi, con accessori dierenti o con una manutenzione insuciente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Ai ni di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l’apparecchio rimane spento oppure, anche se acceso, non viene eettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Stabilite misure di sicurezza supplementari per la tutela dell’operatore dall’eetto delle vibrazioni, come ad esempio: manutenzione dell’attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.18

Italiano E‘ vietato lavorare materiali che possono costituire pericoli alla salute (ad es. amianto). Forando pareti, sotti o pavimenti, si faccia attenzione ai cavi elettrici e alle condutture dell’acqua e del gas. Fissare in sicurezza il pezzo in lavorazione con un dispositivo di ser- raggio. Pezzi in lavorazione che non siano ssati in sicurezza possono causare gravi lesioni e danni. Spegnere immediatamente il dispositivo in caso di bloccaggio! Non riaccendere il dispositivo no a quando l‘utensile ad inserto resta bloccato; esiste il rischio di causare un contraccolpo con elevato momento di reazione. Rilevare ed eliminare la causa del bloccaggio dell‘utensile ad inserto tenendo conto delle indicazioni di sicurezza. Le possibili cause sono:

• Incastro nel pezzo in lavorazione

• Il dispositivo ha attraversato il materiale da lavorare rompendolo

• Il dispositivo elettrico è stato sovraccaricato Non avvicinare le mani alla parte della macchina in movimento. Durante l‘uso l‘utensile ad inserto può surriscaldarsi. AVVERTENZA! Pericolo di ustioni

• durante la sostituzione dell‘utensile

• durante il deposito dell‘utensile Non rimuovere trucioli o schegge mentre l‘utensile è in funzione. Prima di iniziare togliere la batteria dalla apparecchio. AVVERTENZA! Per ridurre il rischio d‘incendio, di lesioni o di danni al prodotto causati da corto circuito, non immergere mai l‘utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all‘interno dei dispositivi e delle batterie. I uidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contenenti agenti candeggianti potrebbero provocare un corto circuito.Le batterie del System M18 sono ricaricabili esclusivamente con i caricatori del System M18. Le batterie di altri sistemi non possono essere ricaricate. Non aprire nè la batteria nè il caricatore e conservarli solo in luogo asciutto. Proteggerli dalla umidità. BATTERIE A temperature superiori ai 50°C , la potenza della batteria si riduce. Evitare di esporre l’accumulatore a surriscaldamento prolungato, do- vuto ad esempio ai raggi del sole o ad un impianto di riscaldamento. Per una ottimale vita utile è necessario ricaricare completamente le batterie dopo l‘uso. Per una più lunga durata, rimuovere le batterie dal caricabatterie quando saranno cariche. In caso di immagazzinaggio della batteria per più di 30 giorni: Non gettare le batterie esaurite sul fuoco o nella spazzatura di casa. La Milwaukee ore infatti un servizio di recupero batterie usate. Nel vano d’innesto per la batteria del caricatore non devono entrare parti metalliche.(pericolo di cortocircuito). Non conservare le batterie con oggetti metallici (pericolo di cortocircuito). Nel caso di batterie danneggiate da un carico eccessivo o da tempe- rature alte, l‘acido di queste potrebbe fuoriuscire. In caso di contatto con l‘acido delle batterie lavarsi immediatamente con acqua e sapone. In caso di contatto con gli occhi risciacquare immediatamente con acqua per almeno 10 minuti e contattare subito un medico. UTILIZZO CONFORME Il martello perforatore Accu è utilizzabile universalmente per forare a percussione e per forare legno, metallo e materiali sintetici. TRASPORTO DI BATTERIE AGLI IONI DI LITIO Le batterie agli ioni di litio sono soggette alle disposizioni di legge sul trasporto di merce pericolosa. Il trasporto di queste batterie deve avvenire rispettando le disposizio- ni e norme locali, nazionali ed internazionali. Gli utilizzatori possono trasportare queste batterie su strada senza alcuna restrizione. Il trasporto commerciale di batterie agli ioni di litio è regolato dalle disposizioni sul trasporto di merce pericolosa. Le preparazioni al trasporto ed il trasporto stesso devono essere svolti esclusivamente da persone idoneamente istruite. Tutto il processo deve essere gestito in maniera professionale. Durante il trasporto di batterie occorre tenere conto di quanto segue: Assicurarsi che i contatti siano protetti ed isolati per evitare corto circuiti. Accertarsi che il gruppo di batterie non possa spostarsi all´interno dell‘imballaggio. Batterie danneggiate o batterie che perdono liquido non devono essere trasportate. Per ulteriori informa- zioni si prega di contattare il proprio trasportatore. MANUTENZIONE Tener sempre ben pulite le fessure di ventilazione dell‘apparecchio. Informacione importante! Nel caso che il carboncino si sia consumato oltre il limite di sostituzione è necessario portare l‘apparecchio ad un centro di assestenza, onde garantite la massima adabilità ed ecenza dello stesso. Usare solo accessori Milwaukee e pezzi di ricambio Milwaukee. Gruppi costruttivi la cui sostituzione non è stata descritta, devono essere fatti cambiare da un punto di servizio di assistenza tecnica al cliente Milwaukee (vedi depliant garanzia/indirizzi assistenza tecnica ai clienti). In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.19 Italiano

DICHARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei “Dati tecnici” è conforme alle pertinenti disposizioni delle direttive 2011/65/UE (RoHS) 2006/42/CE 2014/30/UE e che sono state applicate le seguenti norme armonizzate EN 60745-1:2009 + A11:2010 EN 60745-2-6:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 50581:2012 Winnenden, 2017-11-30 Alexander Krug / Managing Director Autorizzato alla preparazione della documentazione tecnica Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SIMBOLI Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile. ATTENZIONE! AVVERTENZA! PERICOLO! Prima di iniziare togliere la batteria dalla apparecchio. Accessorio - Non incluso nella dotazione standard, disponi- bile a parte come accessorio. I dispositivi elettrici, le batterie e le batterie ricaricabili non devono essere smaltiti con i riuti domestici. I dispositivi elettrici e le batterie devono essere raccolti separatamente e devono essere conferiti ad un centro di riciclaggio per lo smaltimento rispettoso dell‘ambiente. Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta. Marchio CE

Marchio di conformità UkrSEPRO Marchio di conformità EurAsian20 Español
