MODE D'EMPLOI M12 CH MILWAUKEE

Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux prescriptions, Déclaration CE de Conformité, Accus, Entretien, Symboles A lire et à conserver soigneusement Français

AVERTISSEMENT! Lisez toutes les consignes de sécurité et les instructions. Le non-respect des avertissements et instruc- tions indiqués ci après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions. CONSIGNES DE SÉCURITÉ POUR MARTEAU ROTATIF Portez une protection acoustique. L‘exposition au bruit pourrait provoquer une diminution de l‘ouïe. Utilisez les poignées supplémentaires livrées en même temps que l‘appareil. La perte de contrôle peut mener à des blessures. Maintenez l’appareil par les surfaces de poignée isolées lorsque vous exécutez des travaux pendant lesquels l’outil de coupe peut toucher des lignes électriques dissimulées. Le contact de l’outil de coupe avec un câble qui conduit la tension peut mettre les pièces métalliques de l’appareil sous tension et mener à une décharge électrique. Avis complémentaires de sécurité et de travail Utiliser l’équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidéra- pantes, casque et protection acoustique. Les poussières dégagées lors du travail sont souvent nocives et ne devraient pas pénétrer dans le corps. Utiliser un dispositif d’aspiration de poussières et porter en plus un masque de protection approprié. Eliminer soigneusement les dépôts de poussières, p. ex. en les aspirant au moyen d‘un système d‘aspiration de copeaux. Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiante). Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d‘eau. Fixer fermement la pièce en exécution à l‘aide d‘un dispositif de serra- ge. Des pièce en exécution non fermement xées peuvent provoquer des dommages et des lésions graves.

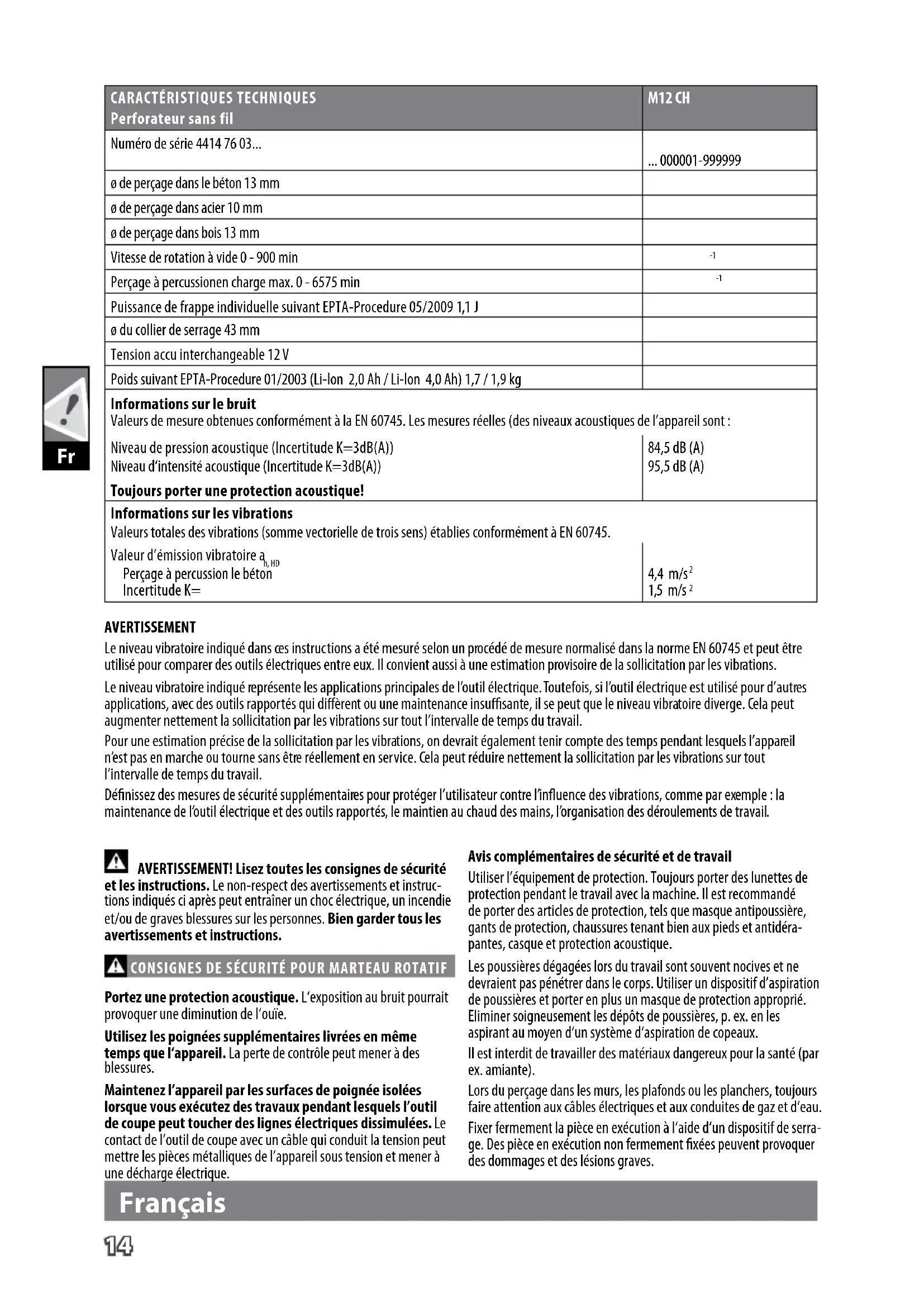

CARACTÉRISTIQUES TECHNIQUES

Perforateur sans fil M12 CH Numéro de série 4414 76 03... ... 000001-999999 ø de perçage dans le béton 13 mm ø de perçage dans acier 10 mm ø de perçage dans bois 13 mm Vitesse de rotation à vide 0 - 900 min

Perçage à percussionen charge max. 0 - 6575 min

Puissance de frappe individuelle suivant EPTA-Procedure 05/2009 1,1 J ø du collier de serrage 43 mm Tension accu interchangeable 12 V Poids suivant EPTA-Procedure 01/2003 (Li-lon 2,0 Ah / Li-lon 4,0 Ah) 1,7 / 1,9 kg Informations sur le bruit Valeurs de mesure obtenues conformément à la EN 60745. Les mesures réelles (des niveaux acoustiques de l’appareil sont : Niveau de pression acoustique (Incertitude K=3dB(A)) Niveau d‘intensité acoustique (Incertitude K=3dB(A)) 84,5 dB (A) 95,5 dB (A) Toujours porter une protection acoustique! Informations sur les vibrations Valeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 60745. Valeur d’émission vibratoire a h, HD Perçage à percussion le béton Incertitude K= 4,4 m/s

AVERTISSEMENT Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations. Le niveau vibratoire indiqué représente les applications principales de l’outil électrique. Toutefois, si l’outil électrique est utilisé pour d’autres applications, avec des outils rapportés qui dièrent ou une maintenance insusante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations sur tout l’intervalle de temps du travail. Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l’appareil n’est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout l’intervalle de temps du travail. Dénissez des mesures de sécurité supplémentaires pour protéger l’utilisateur contre l’inuence des vibrations, comme par exemple : la maintenance de l’outil électrique et des outils rapportés, le maintien au chaud des mains, l’organisation des déroulements de travail.15

Français Désactiver immédiatement le dispositif en cas de blocage ! Ne pas réactiver le dispositif avec l‘outil bloqué; il y a le risque de provoquer un contrecoup avec moment de réaction élevé. Établir et éliminer la cause du blocage de l‘outil en prêtant attention aux consignes de sécurité. Les causes possibles sont :

• Encastrement dans la pièce à travailler.

• Le dispositif a traversé le matériau à travailler en le cassant.

• Le dispositif électrique a été surchargé. Ne pas approcher les mais de la partie en mouvement de la machine. Durant l‘utilisation, l‘outil peut se surchauer. AVERTISSEMENT! Danger de brûlures

• durant le remplacement de l‘outil

• durant la dépose de l‘outil Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Avant tous travaux sur l‘appareil retirer l’accu interchangeable. AVERTISSEMENT! Pour réduire le risque d‘incendie, de blessures corporelles et de dommages cau-sés par un court-circuit, ne jamais immerger l‘outil, le bloc-piles ou le chargeur dans un liquide ou laisser couler un uide à l‘intérieur de celui-ci. Les uides corrosifs ou conducteurs, tels que l‘eau de mer, certains produits chim-iques industriels, les produits de blanchiment ou de blanchi-ment, etc., Peuvent provoquer un court-circuit.Ne charger les accus interchange- ables du système M18 qu’avec le chargeur d’accus du système M18. Ne pas charger des accus d’autres systèmes. Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l’humidité. ACCUS Une température supérieure à 50°C amoindrit la capacité des accus. Eviter les expositions prolongées au soleil ou au chauage. Tenir propres les contacts des accus et des chargeurs. Pour une durée de vie optimale, les accus doivent être chargés à fond après l‘utilisation. Pour une plus longue durée de vie, enlever les batteries du chargeur de batterie quand celles-ci seront chargées. En cas d‘entreposage de la batterie pour plus de 30 jours: Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. Milwaukee ore un système d’évacuation écologique des accus usés. Ne pas conserver les accus interchangeables avec des objets métal- liques (risque de court-circuit) Aucune pièce métallique ne doit pénétrer dans le logement d’accu du chargeur (risque de court-circuit) En cas de conditions ou températures extrêmes, du liquide caustique peut s’échapper d’un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l’eau et du savon. En cas de contact avec les yeux, rincer soig- neusement avec de l’eau et consulter immédiatement un médecin.

UTILISATION CONFORME AUX PRESCRIPTIONS

Le marteau-perforateur à accu est conçu pour un travail universel de perçage à percussion dans la maçonnerie, ainsi que pour le perçage du bois, du métal et des matières plastiques.

TRANSPORT DE BATTERIES LITHIUM-ION

Les batteries lithium-ion sons soumises aux dispositions législatives concernant le transport de produits dangereux. Le transport de ces batteries devra s‘eectuer dans le respect des dispositions et des normes locales, nationales et internationales. Les utilisateurs peuvent transporter ces batteries sans restrictions. Le transport commercial de batteries lithium-ion est réglé par les dispositions concernant le transport de produits dangereux. La prépa- ration au transport et le transport devront être eectués uniquement par du personnel formé de façon adéquate. Tout le procédé devra être géré d‘une manière professionnelle. Durant le transport de batteries il faut respecter les consignes suivantes : S‘assurer que les contacts soient protégés et isolés en vue d‘éviter des courts-circuits. S‘assurer que le groupe de batteries ne puisse pas se déplacer à l‘intérieur de son emballage. Des batteries endommagées ou des batteries perdant du liquide ne devront pas être transportées. Pour tout renseignement complémentaire veuillez vous adresser à votre transporteur professionnel. ENTRETIEN Tenir toujours propres les orices de ventilation de la machine. Attention! Lorsque les balais (charbons) sont usés, il est recommandé de faire eectuer, outre le changement des balais (charbons), une inspection dans une station de service après-vente. Ceci augmente la durée de vie de la machine et garantit un fonctionnement permanent de la machine. Utiliser uniquement les accessoires Milwaukee et les pièces détachées Milwaukee. Faire remplacer les composants dont le remplacement n‘a pas été décrit, par un des centres de service après- vente Milwaukee (observer la brochure avec les adresses de garantie et de service après-vente). Si besoin est, une vue éclatée de l‘appareil peut être fournie. S‘adresser, en indiquant bien le numéro porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.16 Français

Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les «Caractéristiques techniques» satisfait à toutes les dispositions pertinentes des directives 2011/65/UE (RoHS) 2006/42/CE 2014/30/UE et que les normes harmonisées suivantes ont été appliquées. EN 60745-1:2009 + A11:2010 EN 60745-2-6:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 50581:2012 Winnenden, 2017-11-30 Alexander Krug / Managing Director Autorisé à compiler la documentation technique. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SYMBOLES Veuillez lire avec soin le mode d‘emploi avant la mise en service ATTENTION! AVERTISSEMENT! DANGER! Avant tous travaux sur l‘appareil retirer l’accu interchan- geable. Accessoires - Ces pièces ne font pas partie de la livraison. Il s‘agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires. Les dispositifs électriques, les batteries et les batteries rechargables ne sont pas à éliminer dans les déchets ména- gers. Les dispositifs électriques et les batteries sont à coll- ecter séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l‘environnement. S‘adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l‘emplacement des centres de recyclage et des points de collecte. Marque CE

Marque de qualité UkrSEPRO Marque de qualité EurAsian17 Italiano
