MANUAL DE UTILIZARE M12 CH MILWAUKEE

Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specifcate, Declaraţie de conformitate, Acumulatori, Intreţinere, Simboluri Va rugăm citiţi şi păstraţi aceste instrucţiuni Română

AVERTISMENT! Citiţi toate avizele de siguranţă şi indicaţiile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare.

INSTRUCTIUNI DE SIGURANTA PENTRU CIOCAN

ROTOPERCUTOR Purtaţi aparatoare de urechi. Expunerea la zgomot poate duce la pierderea auzului. Utilizati manerele auxiliare livrate cu scula. Pierderea controlu- lui poate provoca rănirea persoanelor. Ţineţi aparatul de mânerele izolate când executaţi lucrări la care scula tăietoare poate nimeri peste conductori electrici ascunşi. Intrarea în contact a sculei tăietoare cu o linie electrică prin care circulă curent poate pune sub tensiune şi componente metalice ale aparatului şi să ducă la electrocutare. Instrucţiuni suplimentare de siguranţă şi de lucru Folosiţi echipament de protecţie . Purtaţi întotdeauna ochelari de protecţie când lucraţi cu maşina . Se recomandă utilizarea hainelor de protecţie ca de ex. Măşti contra prafului, mănuşi de protecţie, încalţăminte stabilă nealunecoasă, cască şi apărătoare de urechi. Praful care apare când se lucrează cu această sculă poate dăunător sănătăţii şi prin urmare nu trebuie să atingă corpul. Utilizaţi un sistem de absorbţie a prafului şi purtaţi o mască de protecţie împotriva prafului. Îndepărtaţi cu grijă praful depozitat , de ex. cu un aspirator. Nu se admite prelucrarea unui material care poate pune în pericol sănătatea operatorului (de exemplu azbestul). Când se lucrează pe pereţi, tavan sau duşumea, aveţi grijă să evitaţi cablurile electrice şi ţevile de gaz sau de apa. Asiguraţi piesa de prelucrat cu un dispozitiv de xare. Piesele neasi- gurate pot provoca accidentări grave şi stricăciuni. DATE TEHNICE Ciocan rotopercutor cu acumulator M12 CH Număr producţie 4414 76 03... ... 000001-999999 Capacitate de perforare în beton 13 mm Capacitate de găurire în oţel 10 mm Capacitate de găurire în lemn 13 mm Viteza de mers în gol 0 - 900 min

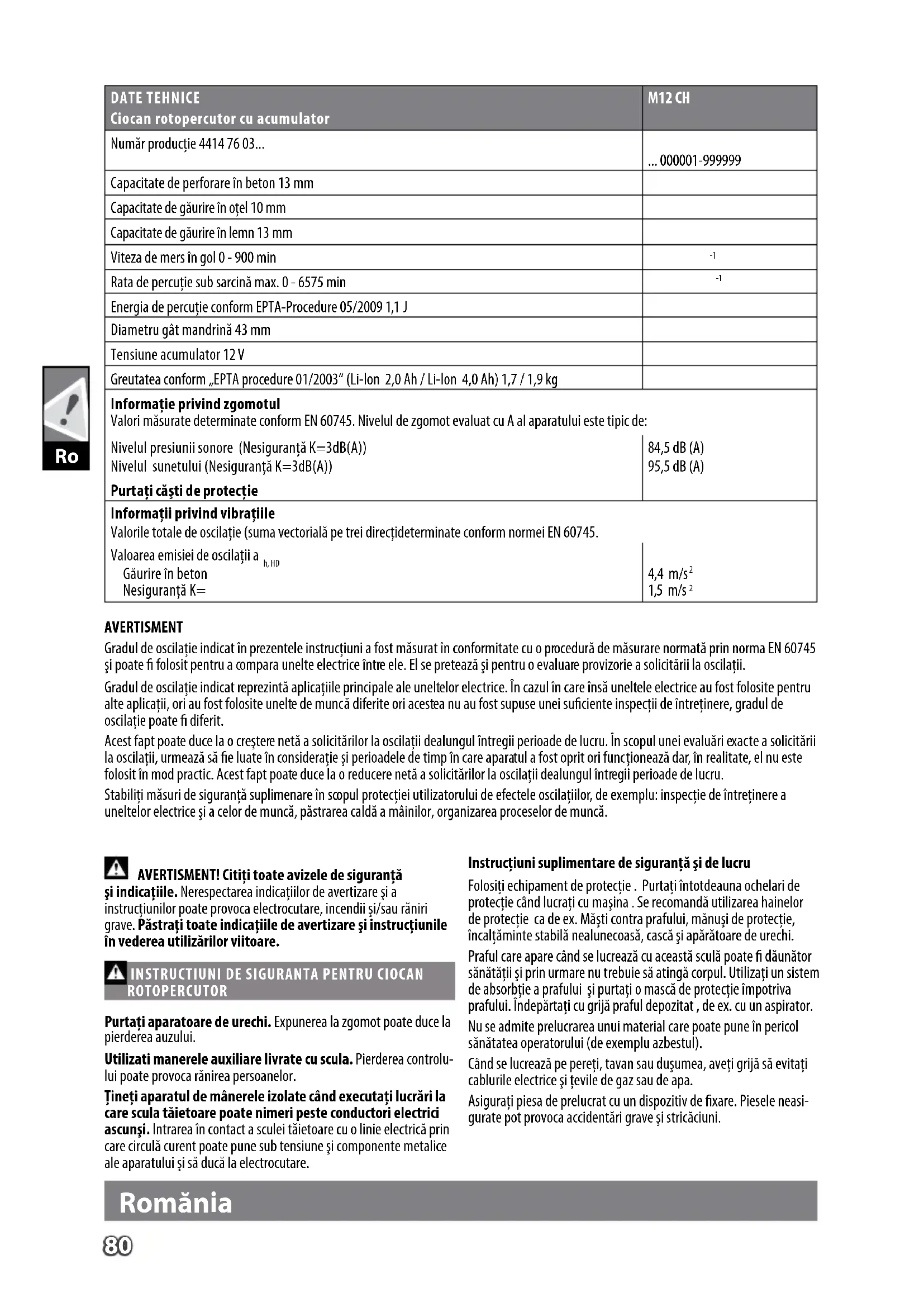

Rata de percuţie sub sarcină max. 0 - 6575 min

Energia de percuţie conform EPTA-Procedure 05/2009 1,1 J Diametru gât mandrină 43 mm Tensiune acumulator 12 V Greutatea conform „EPTA procedure 01/2003“ (Li-lon 2,0 Ah / Li-lon 4,0 Ah) 1,7 / 1,9 kg Informaţie privind zgomotul Valori măsurate determinate conform EN 60745. Nivelul de zgomot evaluat cu A al aparatului este tipic de: Nivelul presiunii sonore (Nesiguranţă K=3dB(A)) Nivelul sunetului (Nesiguranţă K=3dB(A)) 84,5 dB (A) 95,5 dB (A) Purtaţi căşti de protecţie Informaţii privind vibraţiile Valorile totale de oscilaţie (suma vectorială pe trei direcţideterminate conform normei EN 60745. Valoarea emisiei de oscilaţii a h, HD Găurire în beton Nesiguranţă K= 4,4 m/s

AVERTISMENT Gradul de oscilaţie indicat în prezentele instrucţiuni a fost măsurat în conformitate cu o procedură de măsurare normată prin norma EN 60745 şi poate folosit pentru a compara unelte electrice între ele. El se pretează şi pentru o evaluare provizorie a solicitării la oscilaţii. Gradul de oscilaţie indicat reprezintă aplicaţiile principale ale uneltelor electrice. În cazul în care însă uneltele electrice au fost folosite pentru alte aplicaţii, ori au fost folosite unelte de muncă diferite ori acestea nu au fost supuse unei suciente inspecţii de întreţinere, gradul de oscilaţie poate diferit. Acest fapt poate duce la o creştere netă a solicitărilor la oscilaţii dealungul întregii perioade de lucru. În scopul unei evaluări exacte a solicitării la oscilaţii, urmează să e luate în consideraţie şi perioadele de timp în care aparatul a fost oprit ori funcţionează dar, în realitate, el nu este folosit în mod practic. Acest fapt poate duce la o reducere netă a solicitărilor la oscilaţii dealungul întregii perioade de lucru. Stabiliţi măsuri de siguranţă suplimenare în scopul protecţiei utilizatorului de efectele oscilaţiilor, de exemplu: inspecţie de întreţinere a uneltelor electrice şi a celor de muncă, păstrarea caldă a mâinilor, organizarea proceselor de muncă.81

Romănia La blocarea sculei demontabile vă rugăm să deconectaţi imediat aparatul! Nu conectaţi aparatul atâta timp cât scula demontabilă este blocată; dacă o faceţi, s-ar putea să se producă un recul cu un cuplu mare de reacţie. Găsiţi şi remediaţi cauza de blocare a sculei demontabile respectând indicaţiile pentru siguranţă. Cauze posibile pentru aceasta pot :

• Agăţarea în piesa de prelucrat

• Penetrarea completă în materialul de prelucrat

• Suprasolicitarea sculei electrice Nu atingeţi părţile maşinii aate în rotaţie. Scula introdusă poate să devină erbinte în timpul utilizării. AVERTISMENT! Pericol de arsuri

• la schimbarea sculei

• la depunerea aparatului Rumeguşul şi spanul nu trebuie îndepărtate în timpul funcţionării maşinii. Îndepărtaţi acumulatorul înainte de începerea lucrului pe maşina AVERTISMENT! Pentru a reduce pericolul unui incendiu și evitarea rănirilor sau deteriorarea produsului în urma unui scurtcircuit nu imersați scula, acumulatorul de schimb sau încărcătorul în lichide și asigurați-vă să nu pătrundă lichide în aparate și acumulatori. Lichi- dele corosive sau cu conductibilitate, precum apa sărată, anumite substanțe chimice și înălbitori sau produse ce conțin înălbitori, pot provoca un scurtcircuit.Folosiţi numai încărcătoare System M18 pen- tru încărcarea acumulatorilor System M18. Nu folosiţi acumulatori din alte sisteme. Nu deschideţi niciodată acumulatorii şi încărcătoarele şi pastraţi-le numai în încăperi uscate. Pastraţi-le întotdeauna uscate . ACUMULATORI Temperatura mai mare de 50°C (122°F) reduce performanţa acumu- latorului. Evitaţi expunerea prelungită la căldură sau radiaţie solară (risc de supraâncălzire) Contactele încărcătoarelor şi acumulatorilor trebuie păstrate curate. În scopul optimizării duratei de funcţionare, bateriile trebuie reîncărcate complet după utilizare. Pentru o durată de viaţă cât mai lungă, acumulatorii ar trebui scoşi din încărcător după încărcare. La depozitarea acumulatorilor mai mult de 30 zile: Nu aruncaţi acumulatorii uzaţi la containerul de reziduri menajere şi nu îi ardeţi. Milwaukee Distributors se oferă să recupereze acumula- torii vechi pentru protecţia mediului înconjurător. Nu depozitaţi acumulatorul împreună cu obiecte metalice (risc de scurtcircuit) Nu se permite introducerea nici unei piese metalice în locaşul pentru acumulator al incarcatorului. (risc de scurtcircuit) Acidul se poate scurge din acumulatorii deterioraţi la încărcături sau temperaturi extreme. În caz de contact cu acidul din acumulator, spălaţi imediat cu apă şi săpun. În caz de contact cu ochii, clătiţi cu atenţie timp de cel puţin 10 minute şi apelaţi imediat la ingrijire medicală.

CONDIŢII DE UTILIZARE SPECIFICATE

Ciocanul rotopercutor cu acumulator poate folosit la perforări şi găuriri în lemn, metal şi plastic, pentru utilizare independentă departe de surse de alimentare.

TRANSPORTUL ACUMULATORILOR CU IONI DE LITIU

Acumulatorii cu ioni de litiu cad sub incidenţa prescripţiilor legale pentru transportul de mărfuri periculoase. Transportul acestor acumulatori trebuie să se efectueze cu respectarea prescripţiilor şi reglementărilor pe plan local, naţional şi internaţional. Consumatorilor le este permis transportul rutier nerestricţionat al acestui tip de acumulatori. Transportul comercial al acumulatorilor cu ioni de litiu prin inter- mediul rmelor de expediţie şi transport este supus reglementărilor transportului de mărfuri periculoase. Pregătirile pentru expediţie şi transportul au voie să e efectuate numai de către personal instruit corespunzător. Întregul proces trebuie asistat în mod competent. Următoarele puncte trebuie avute în vedere la transportul acumu- latorilor: Pentru a se evita scurtcircuite, asiguraţi-vă de faptul că sunt protejate şi izolate contactele. Aveţi grijă ca pachetul de acumulatori să nu poată aluneca în altă poziţie în interiorul ambalajului său. Este interzis transportarea unor acumulatori deterioraţi sau care pierd lichid. Pentru indicaţii suplimentare adresaţi-vă rmei de expediţie şi transport cu care colaboraţi. INTREŢINERE Fantele de aerisire ale maşinii trebuie să e menţinute libere tot timpul Nota importantă: dacă periile de carbon sunt uzate, în plus faţă de schimbarea periilor scula trebuie trimisă la service-ul post vânzare. Aceasta va asigura o viaţă lungă de lucru şi performanţe de vârf. Utilizaţi numai accesorii şi piese de schimb Milwaukee. Dacă unele din componente care nu au fost descrise trebuie înlocuite , vă rugăm contactaţi unul din agenţii de service Milwaukee (vezi lista noastră pentru service / garanţi Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm menţionaţi numărul art. Precum şi tipul maşinii tipărit pe etichetă şi comandaţi desenul la agenţii de service locali sau direct la Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.82 Romănia

Declarăm pe propria răspundere că produsul descris în capitolul „Date tehnice” îndeplineşte toate cerinţele relevante ale directivelor 2011/65/UE (RoHS) 2006/42/CE 2014/30/UE şi au fost utilizate următoarele standarde armonizate EN 60745-1:2009 + A11:2010 EN 60745-2-6:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 50581:2012 Winnenden, 2017-11-30 Alexander Krug / Managing Director Împuternicit să elaboreze documentaţia tehnică. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SIMBOLURI Va rugăm citiţi cu atenţie instrucţiunile înainte de pornirea maşinii PERICOL! AVERTIZARE! ATENŢIE! Îndepărtaţi acumulatorul înainte de începerea lucrului pe maşina Accesoriu - Nu este inclus în echipamentul standard , disponibil ca accesoriu Aparatele electrice, bateriile/acumulatorii nu se elimină împreună cu deşeurile menajere. Aparatele electrice şi acumulatorii se colectează separat şi se predau la un centru de reciclare, în vederea eliminării ecologice. Informaţi-vă de la autorităţile locale sau de la comercianţii acreditaţi în legătură cu centrele de reciclare şi de colectare. Marcaj CE
