GEBRUIKSAANWIJZING RBL42BP RYOBI

NOTAS: ■ A manutenção deve ser realizada de forma mais frequente quando se utilizar o aparelho numa zona com pó. ■ Mesmo quando o produto tiver ultrapassado os valores máximos especificados na tabela, continue a fazer os ciclos de manutenção aos intervalos de tempo ou às horas de funcionamento aqui indicadas.66 Nederlands (Vertaling van de originele instructies) Veiligheid, prestaties en betrouwbaarheid hebben bij het ontwerp van uw rugzakbladblazer de hoogste prioriteit gekregen. VOORGESCHREVEN GEBRUIK De rugzak-bladblazer is uitsluitend bedoeld voor gebruik buitenshuis in een droge en goed verlichte omgeving. Het product is niet geschikt voor gebruik door kinderen of personen met verminderde fysieke, mentale of zintuigelijke vermogens. Het product is bedoeld om lichte afval, zoals bladeren, gras en ander tuinafval, te blazen. Gebruik het product voor andere doeleinden dan deze die hierboven zijn opgelijst. WAARSCHUWING Lees alle veiligheidswaarschuwingen en instructies. Wanneer niet de waarschuwingen en instructies niet opvolgt, kan dit leiden tot elektrische schok en/of ernstig letsel. Bewaar deze waarschuwingen en voorschriften zorgvuldig om ze ook later te kunnen inzien. WAARSCHUWING Laat kinderen of personen die niet vertrouwd zijn met deze instructies, het product gebruiken De plaatselijke wetgeving kan beperkingen opleggen i.v.m. de leeftijd van de bediener. ALGEMENE VEILIGHEIDSWAARSCHUWINGEN ■ In enkele streken gelden regels die het gebruik van het product tot enkele handelingen beperken. Raadpleeg uw lokale autoriteit voor advies. ■ Laat kinderen of niet-opgeleide personen dit product niet gebruiken. ■ Lees zorgvuldig de instructies. Wees vertrouwd met de bedieningen en het correct gebruik van het product. ■ Gebruik de motor niet in een gesloten of slecht geventileerde ruimte. Het inademen van uitlaatgassen kan dodelijk zijn. ■ Maak voor elk gebruik de werkplek vrij. Verwijder alle objecten, zoals stenen, gebroken glas, nagels, ijzerdraad of kunststof draad, die een aanzienlijke afstand en hard kunnen worden weggeblazen. ■ Draag steeds gehoorbescherming terwijl u dit product gebruikt. Het product is heel luidruchtig en kan leiden tot permanente gehoordschade als de instructies ter beperking van de blootstelling, geluiddemping en het dragen van gehoorbescherming niet worden nageleefd. ■ Draag steeds volledige gezichtsbescherming terwijl u dit product gebruikt. De fabrikant raadt ten zeerste het gebruik aan van een volledig gezichtsmasker of een gesloten veiligheidsbril. Een normale bril of zonnebril is geen afdoende bescherming. Voorwerpen kunnen tegen hoge snelheid door een krachtige luchtstoot worden weggeslingerd en vanaf een hard oppervlak in de richting van de bediener worden teruggestuurd. ■ Terwijl u het product bedient, draagt u altijd stevig schoeisel en een lange broek. Gebruik de machine wanneer u blootsvoets bent of open sandalen draagt. Draag geen loszittende kledij of kledij met loshangende snoeren of touwen. ■ Draag geen losse kledij of juwelen die in de luchtinlaat kunnen worden ingetrokken. Maak lang haar vast boven schouderhoogte om te voorkomen dat het verstrikt raakt in de bewegende delen. ■ Pas op voor weggeslingerde voorwerpen; houd alle omstaanders, kinderen en huisdieren op tenminste 15 m afstand van het werkgebied. ■ Gebruik de machine uitsluitend op redelijke tijdstippen – niet heel vroeg op de ochtend of 's avonds laat als dit mensen kan hinderen. ■ Gebruik harken of bezems om het vuil los te maken voordat u het product gebruikt. ■ Gebruik het product nooit in een explosieve atmosfeer. ■ Gebruik het product nooit als u moe of ziek bent of onder de invloed van alcohol, drugs of medicijnen staat. ■ Controleer voor elk gebruik of alle bedieningsknoppen en veiligheidsinrichtingen goed functioneren. ■ Gebruik het product in de aangewezen positie en uitsluitend op een stevig, vlak oppervlak. ■ Gebruik de machine niet op een geasfalteerd of grintoppervlak waar uitgeworpen materiaal verwondingen kan veroorzaken. ■ Inspecteer voor elk gebruik de behuizing op schade. Zorg ervoor dat de beschermers en handvatten zijn geïnstalleerd en stevig vastgemaakt. Vervang versleten of beschadigde onderdelen in sets om het evenwicht te bewaren. Vervang beschadigde of onleesbare etiketten. ■ Houd alle koelluchtinlaten vrij van afval. ■ Gebruik de machine nooit wanneer zich mensen, in het bijzonder kinderen, en dieren in de buurt bevinden. ■ Vermijd gebruik van het product bij slecht weer, vooral als er gevaar voor bliksem bestaat. ■ Gebruik dit apparaat niet op plekken waar u niet goed kunt zien. De gebruiker heeft een duidelijk overzicht nodig van het werkgebied om mogelijke gevaren te identificeren.67 Nederlands (Vertaling van de originele instructies) ■ Het gebruik van gelijksoortige apparaten in de nabijheid verhoogt het risico van letsel en de mogelijkheid dat er andere mensen in uw werkgebied komen. ■ Zorg ervoor dat u altijd stevig vast staat op hellingen. Stap altijd, loop nooit. ■ Ga altijd stevig op uw benen staan en reik niet te ver weg met uw arm. Overrek u niet. Rek u niet uit, waardoor u uw evenwicht kunt verliezen. ■ Gebruik het product nooit met een defecte beschermer of schild of zonder veiligheidsvoorzieningen, bijvoorbeeld een afvalcollector. ■ Het apparaat op geen enkele wijze aanpassen of reserveonderdelen gebruiken die niet worden aanbevolen door de fabrikant. WAARSCHUWING Als u het product laat vallen, het een ernstige impact ondergaat of abnormaal begint te trillen, legt u het product onmiddellijk stil en controleert u het op schade of zoekt u naar de oorzaak van de trillingen. Enige schade moet direct worden gerepareerd of vervangen door een bevoegd onderhoudscentrum. ■ Raak de omgeving rond de geluiddemper of motor niet aan; deze onderdelen worden tijdens de werking warm. ■ Stop de motor en laat het product afkoelen alvorens u tankt. ■ Voor het tanken en het mengen van brandstof moet u een gebied kiezen die goed is geventileerd, en uit de buurt is van ontstekingsbronnen, zoals vonken of vlammen en ontvlambare materialen. ■ Verboden te roken wanneer u de brandstoftank vult of brandstof mengt. ■ Meng en bewaar de brandstof in een container die goedgekeurd is voor brandstof. ■ Zorg dat er een geschikt brandblusapparaat in de buurt staat om brandstofbranden te blussen. ■ Vergeet niet om de tankdop terug te plaatsen voordat u de motor start. Controleer op brandstoflekkages. ■ Veeg eventueel gemorste brandstof weg. Ga op 9 m afstand staan van de brandstofvulplaats voor u de motor start. ■ Om het risico van letsel in verband met het aanraken van roterende onderdelen te verminderen, moet de motor altijd worden gestopt en moet de bougiesteker worden losgekoppeld. Controleer dat alle bewegende delen volledig tot stilstand zijn gekomen voordat u: ● het product onbeheerd achterlaten ● verwijderen van blokkades ● ontroleren, onderhoud of werken aan het product ● het product inspecteert na het raken van een vreemd voorwerp ■ Bij een ongeval of defect moet de motor direct worden gestopt. Gebruik het product niet opnieuw totdat het volledig is gecontroleerd door een erkend onderhoudscentrum. WAARSCHUWING Uw product is uitgerust met een schouderharnas. Pas het harnas aan, zodat het gewicht van het product comfortabel wordt ondersteunt en hang het op uw rug, met de blaasbuis aan uw rechterzijde. WAARSCHUWING Zoek het snelle ontgrendelmechanisme en oefen dit voor u de machine begint te gebruiken. Een goed gebruik kan ernstig letsel vermijden bij een noodgeval. Draag nooit kleding over het harnas of kleding dat de toegang tot de snelsluiting beperkt.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE

BLAZER ■ Draag een mondmasker in stofferige omstandigheden om het risico op letstels verbonden met het inademen van stof, te verminderen. ■ Bevochtig de oppervlakken iets in stoffige omstandigheden. ■ Gebruik de machine niet in de buurt van een open raam. ■ Gebruik de volledige verlengstuk van het blazermondstuk zodat de luchtstroom dicht bij de grond kan werken en goede prestaties kan leveren. ■ Richt de blazermond nooit in de richting van mensen of huisdieren. ■ Plaats nooit objecten in de blaasbuizen. ■ Plaats het product niet boven op of in de buurt van los afval. Het afval kan in de inlaatopening worden gezogen waardoor deze mogelijk beschadigd raakt. RESTRISICO'S Zelfs wanneer het product zoals voorgeschreven wordt gebruikt, is het nog steeds onmogelijk om bepaalde restrisico's volledig te elimineren. De volgende gevaren kunnen zich voordoen tijdens het gebruik en de gebruiker dient in het bijzonder aandacht te hebben om de volgende situaties te vermijden: ■ Letsels veroorzaakt door trillingen. – Gebruik altijd het voor de taak geschikte werktuig.68 Nederlands (Vertaling van de originele instructies) Gebruik de toegewezen handvaten en beperk de gebruikstijd en blootstelling. ■ Gehoorschade veroorzaakt door blootstelling aan geluid. – Draag gehoorbescherming en beperk de blootstelling. ■ Letsel vanwege rondvliegende objecten uit de luchtstroom van de blaasbuis. – Draag altijd gezichtsbescherming. RISICOBEPERKING Er zijn meldingen dat trillingen van handwerktuigen bij sommige mensen bijdragen tot het Syndroom van Raynaud. Symptomen kunnen ondermeer tintelingen, gevoelloosheid en bleek worden van de vingers omvatten, wat normaal gezien duidelijk wordt bij blootstelling aan koude. Erfelijke factoren, blootstelling aan koude en vocht, dieet, roken en werkroutine kunnen allemaal bijdragen tot de ontwikkeling van deze symptomen. Er kunnen door de bediener maatregelen worden genomen om de gevolgen van de trillingen te beperken: ■ Houd bij koud weer uw lichaam warm. Draag handschoenen terwijl u het product gebruikt om de handen en polsen warm te houden. Men neemt aan dat koud weer een belangrijke factor is die bijdraagt tot het Syndroom van Raynaud. ■ Doe oefeningen om de bloeddoorstroming te bevorderen na elke periode van gebruik. ■ Neem regelmatig een pauze. Beperk het aantal uren dat u per dag wordt blootgesteld. Wanneer u enige van de symptomen van deze aandoening ervaart, stop dan onmiddellijk met het gebruik van het toestel en raadpleeg uw dokter WAARSCHUWING Letsels kunnen worden veroorzaakt of ernstiger worden door verlengd gebruik van een werktuig. Als u een werktuig gedurende langere periodes gebruikt, neem dan regelmatig pauze. ONDERHOUD WAARSCHUWING Gebruik uitsluitend originele vervangonderdelen, accessoires en voorzetstukken van de fabrikant. Als u dit niet doet, kan dit mogelijks letsels of slechte prestaties veroorzaken waardoor uw garantie kan vervallen. WAARSCHUWING Het onderhoud vereist extreme voorzichtigheid en deskundigheid en mag enkel door een gekwalifi ceerde onderhoudstechnicus worden uitgevoerd. Voor onderhoud brengt u het product naar een geautoriseerd onderhoudscentrum. Gebruik voor het onderhoud alleen identieke vervangingsonderdelen. ■ Stop de motor, laat het product afkoelen en zorg ervoor dat alle bewegende onderdelen volledig tot stilstand zijn gekomen. Voordat u onderhouds- en reinigingswerkzaamheden uitvoert moet u eerst de bougiesteker ontkoppelen. ■ U kunt de afstellingen en reparaties die in deze gebruiksaanwijzing worden vermeld, uitvoeren. Voor andere herstellingen, neemt u contact op met uw geautoriseerd onderhoudsagent. ■ Na elk gebruik, reinigt u het product met een zachte, droge doek. ■ Controleer regelmatig of alle moeren, bouten en vijzen goed zijn vastgemaakt om zeker te zijn dat het product veilig kan worden gebruikt. Een beschadigd onderdeel moet door een geautoriseerd onderhoudscentrum goed worden gerepareerd of vervangen. ■ Breng het product naar een geautoriseerd onderhoudscentrum om beschadigde of onleesbare etiketten te vervangen. VERSTOPPING VRIJMAKEN ■ Om het risico van letsel in verband met het aanraken van roterende onderdelen te verminderen, moet de motor altijd worden gestopt en moeten alle bewegende onderdelen volledig tot stilstand zijn gekomen. ■ Haal de blaasbuizen los en controleer of deze verstopt zijn. Maak indien nodig de buizen vrij. ■ Plaats de bladbazerbuizen terug voordat u het product start.

HET LUCHTFILTER REINIGEN

Zie afbeelding 6. Een nat of vuil luchtfi lter veroorzaakt moeilijkheden bij het opstarten, verlies van vermogen en een verkorte levensduur van de motor. Het luchtfi lter moet na 5 gebruiksuren worden gecontroleerd en schoongemaakt. Inspecteer en reinig vaker bij gebruik in een stoffi ge vuile omgeving. Voor optimale prestaties moet het luchtfi lter jaarlijks vervangen worden. Het luchtfilter reinigen:

1. Druk op de lip van het luchtfi lterdeksel om het

luchtfi lter te openen.69 Nederlands (Vertaling van de originele instructies)

2. Verwijder het deksel.

3. Til de rand van het luchtfi lter voorzichtig op en

4. Was de luchtfi lters met warm water met zeep.

5. Spoel ze af en knijp ze uit om te drogen.

6. Om het luchtfi lterdeksel weer te installeren, klikt u de

lippen vast in de inkepingen. OPMERKING: Zorg ervoor dat de fi lter goed in het deksel is bevestigd. Wanneer de fi lters onjuist worden geïnstalleerd kan vuil de motor binnendringen, met snelle slijtage van de motor tot gevolg.

UITLAATPOORT. GELUIDDEMPER EN

VONKENVANGER REINIGEN OPMERKING: Afhankelijk van het gebruikte brandstoftype, het type en de hoeveelheid smeermiddel en/of uw gebruiksomstandigheden kunnen de uitlaatpoort, carburator en/of vonkenvangerscherm geblokkeerd raken door koolstofresidu. Als u vermogensverlies bij uw gereedschap met verbrandingsmotor constateert, dan moet u deze ophopingen verwijderen om de prestaties te herstellen. We raden ten zeerste aan alleen opgeleide onderhoudsmonteurs deze service te laten uitvoeren. De vonkenvanger moet elke 50 uur of jaarlijks worden vervangen om goede prestaties van uw product te garanderen. Afhankelijk van het gekochte model kunnen de vonkbeveiligingen zich op verschillende plekken bevinden. Neem contact op met uw dichtstbijzijnde onderhoudsdealer voor de locatie van de vonkbeveiliging voor uw model. WAARSCHUWING Gebruik de blazer nooit zonder vonkenvanger om brand te voorkomen. BRANDSTOFDOP WAARSCHUWING Een lekkende brandstofdop betekent een brandgevaar en moet onmiddellijk worden vervangen. De tankdop is voorzien van een afdichtingsrand en van een terugslagklep die lucht binnen laat. Een verstopte terugslagklep zal het vermogen van de motor beïnvloeden. Als de prestaties verbeteren wanneer de tankdop wordt losgemaakt, kan de terugslagklep defect zijn. Plaats indien nodig de brandstofdop terug. Draai de tankdop recht op de schroefdraad om lekken te voorkomen. BRANDSTOFFILTER De brandstof die aan motor geleverd wordt gaat door een fi lter om eventuele verontreinigingen in de motor te voorkomen. Verontreinigingen in de brandstof beïnvloeden het vermogen en beschadigen de motor. Het brandstoffi lter moet indien het aan vervanging toe is, niet door de gebruiker maar door een erkend servicecentrum vervangen worden.

VERWIJDERING VAN DE BOUGIE

Zie afbeelding 7. De motor van het product maakt gebruik van een Champion RCJ4-bougie. Gebruik een identiek vervangonderdeel.

1. Verwijder de bougiesteker

2. Maak de bougie los door deze linksom te draaien met

3. De bougie verwijderen.

4. Inspecteer de nieuwe bougie. De bougie moet correct

zijn gevormd en vrij van afzetting om te verzekeren dat de motor goed werkt. De juiste elektrodeafstand is

0.63 mm. Om de opening te verbreden, buigt u indien

nodig voorzichtig de (bovenste) aardelektrode. Om de opening te verkleinen, tikt u de aardelektrode op een hard oppervlak.

5. Schroef de nieuwe bougie met de hand in de cilinder

en draai het met de klok mee. ■ Draai hem met een sleutel aan. Koppel tot 24,40 Nm Nm minimum, 29,82 Nm maximum. Niet te vast aandraaien. WAARSCHUWING Zorg ervoor dat u de bougie er niet schuin indraait. Wanneer de schroefdraad kapot wordt gedraaid, raakt het product ernstig beschadigd.

■ Leg het product stil en laat het afkoelen voor u het opbergt of transporteert. ■ Verwijder alle vreemde voorwerpen van het product. ■ Tap alle brandstof uit de tank af in een container die goedgekeurd is voor benzine. Vergeet niet om de brandstofdop terug te plaatsen en aan te draaien. ■ Laat de motor draaien tot deze stopt. Dit verwijdert alle brandstof die oud kon worden en vernis en gom in het brandstofsysteem kon achterlaten. ■ Indien van toepassing moet alle smeerolie van de motor worden opgevangen in een opvangbak die is goedgekeurd voor smeerolie. Vergeet niet om de smeermiddeldop goed terug te plaatsen.70 Nederlands (Vertaling van de originele instructies) ■ Bewaar het product op een koele, droge en goed- geventileerde plek die niet toegankelijk is voor kinderen en ver uit de buurt van ontstekingsbronnen. ■ Houd corrosieve producten, zoals tuinchemicaliën en strooizout uit de buurt van het apparaat. ■ Bewaar niet buitenshuis. ■ Voor transport beveiligt u het product tegen bewegen of vallen om lichamelijke letsels of schade aan het product te voorkomen. ■ Draag of transporteer het product nooit terwijl de motor draait. ■ Neem alle landelijke en regionale voorschriften voor de veilige opslag van en omgang met benzine in acht. Kortdurende opslag (korter dan 1 maand) ■ Leg het product stil en laat het afkoelen voor u het opbergt of transporteert. ■ Verwijder alle vreemde voorwerpen van het product. ■ Bewaar het product op een koele, droge en goed- geventileerde plek die niet toegankelijk is voor kinderen en ver uit de buurt van ontstekingsbronnen. ■ Houd corrosieve producten, zoals tuinchemicaliën en strooizout uit de buurt van het apparaat. ■ Bewaar niet buitenshuis. SYMBOLEN Sommige van de onderstaande symbolen kunnen op uw apparaat voorkomen. Bestudeer deze en leer hun betekenis. Als u deze symbolen op de juiste manier interpreteert, kunt u het apparaat veiliger en doeltreffender gebruiken. Voorzorgsmaatregelen die betrekking hebben met onze veiligheid. Om gevaar voor lichamelijk letsel te verminderen dient u deze gebruikshandleiding absoluut goed door te lezen en te begrijpen voordat u het apparaat gaat gebruiken. Draag steeds volledige gezichtsbescherming terwijl u dit product gebruikt. Draag steeds gehoorbescherming terwijl u dit product gebruikt. Risico dat lang haar in de luchtinlaat wordt gezogen Gebruik het product niet zonder dat ze bladblazerbuizen zijn geplaatst. Risico dat losse kleding in de luchtinlaat wordt getrokken. Product niet laten draaien met onbeveiligde luchtinlaat. Houd rekening met weggeslingerde of rondvliegende voorwerpen. Houd alle omstanders op een afstand van tenminste 15 m. Roterende ventilatoren. Houd handen en voeten weg van openingen terwijl het product loopt. Gebruik loodvrije autobenzine met een octaangehalte van 91 ([R+M]/2) of hoger. Gebruik 2-taktolie voor luchtgekoelde motoren. Meng de brandstof grondig en telkens voor u opnieuw met brandstof vult. Om het risico op verwondingen of schade te beperken, vermijdt u contact met een warm oppervlak. Plaats de ontstekingsschakelaar in de stand "O" (UIT). Ontgrendel de cruise control-hendel. Plaats de chokehendel in de stand A. Plaats de chokehendel in de stand B. Trek aan de startkoord tot de motor start. Druk 10 keer op de brandstofbalg. Product laten draaien. Laat de motor 10 seconden draaien voordat u het product gebruikt. Trekken Snelle ontgrendeltab Chokepositie A Chokepositie B Een koude motor starten Een warme motor starten71 Nederlands (Vertaling van de originele instructies) Dit apparaat voldoet aan alle geldende normen van Lid-Staat van de Europese Unie waar het werd gekocht. EurAsian-symbool van overeenstemming Oekraïens conformiteitssymbool Het gegarandeerde geluidsniveau bedraagt 110 dB. Verboden te roken wanneer u de brandstoftank vult of brandstof mengt. De volgende signaalwoorden en betekenissen zijn bedoeld om de gevaarniveaus die met het product zijn verbonden, te verklaren: GEVAAR Wijst op een gevaarlijke situatie die, als ze niet wordt voorkomen, dodelijk kan zijn of ernstige verwondingen kan veroorzaken. WAARSCHUWING Wijst op een mogelijks gevaarlijke situatie die, als ze niet wordt voorkomen, dodelijk kan zijn of ernstige verwondingen kan veroorzaken. LET OP Wijst op een mogelijks gevaarlijke situatie die, als ze niet wordt voorkomen, kleine of middelmatige verwondingen kan veroorzaken. LET OP Zonder veiligheidswaarschuwingssymbool Wijst op een situatie die kan leiden tot materiële schade.

3. Snelheidsregelaar

4. Contactschakelaar

5. Verstelbaar harnas met tailleriemen

OPMERKING: De riemen zijn 'quick release' en kunnen snel worden losgemaakt.

MONTAGE UITPAKKEN Dit product vereist montage. ■ Neem het product en de accessoires voorzichtig uit de doos. Zorg ervoor dat alle opgelijste items op de verpakkingslijst zijn inbegrepen. WAARSCHUWING Gebruik het product niet als er onderdelen op de pakbon staan die al zijn gemonteerd wanneer u de doos voor het eerst opent. De onderdelen op de pakbon worden niet gemonteerd door de fabrikant en moeten door de klant geïnstalleerd worden. Het gebruik van een product dat onjuist is gemonteerd kan leiden tot ernstige letsels. ■ Inspecteer het product nauwkeurig om zeker te zijn dat er geen defect is opgetreden of het geen schade heeft opgelopen tijdens het verzenden. ■ Gooi het verpakkingsmateriaal niet weg tot u het product zorgvuldig heeft geïnspecteerd en met succes heeft gebruikt. ■ Als er onderdelen beschadigd zijn of ontbreken, neem dan contact op met uw Ryobi onderhoudscentrum voor hulp. VERPAKKINGSLIJST ■ Rugzakblazer ■ Bovenbuis ■ Balgbuis ■ Onderbuis ■ Mondstuk ■ Borgklemmen ■ Verstelbaar harnas met tailleriemen ■ Fles met 2-takt motorolie ■ Gebruiksaanwijzing ■ Afbeeldingenblad OPMERKING: Lees en verwijder alle hang-tags en bewaar deze bij uw gebruikshandleiding.72 Nederlands (Vertaling van de originele instructies) WAARSCHUWING Als er onderdelen zijn beschadigd of ontbreken, gebruik dan het toestel niet vooraleer de onderdelen werden vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstige letsels. WAARSCHUWING Probeer het toestel niet aan te passen of toebehoren te creëren waarvan het gebruik in combinatie met dit toestel niet is aangewezen. Een dergelijke aanpassing of wijziging wordt als misbruik beschouwd en kan leiden tot gevaarlijke situaties die ernstige verwondingen kunnen veroorzaken. WAARSCHUWING Koppel altijd de bougiekabel los als u onderdelen monteert.

1. Bevestig de balgbuis aan de uitgang van de behuizing

en zet deze vast met een borgklem.

2. Bevestig de bovenste buis aan de balgbuis. Zet de

bovenste buis vast met de borgklem.

3. Demonteer door de borgklemmen los te maken met

behulp van een inbussleutel. Trek de bovenste buis en de balgbuis los van de behuizing.

1. Lijn de verhoogde sluitlip van de onderste buis op met

de sleuven in de bovenste buis. Schuif ze in elkaar en draai ze stevig vast.

2. Bevestig het mondstuk en de onderste buis door de

verhoogde sluitlip van de onderste buis uit te lijnen met de verhoogde sleuf van het mondstuk.

3. Om ze uit elkaar te halen, tilt u de sluitlip met een platte

schroevendraaier op, draait u de buis en het mondstuk los en verwijdert u ze uit de uitgang van de behuizing.

VERSTELLEN HARNAS EN TAILLERIEMEN

LET OP Voer alle aanpassingen van de harnasriemen uit voordat u de blazer inschakelt om mogelijk letsel te vermijden. Om de harnasriemen te verstellen: ■ De blazer moet zich in de werkstand bevinden voordat u de harnasriemen instelt. Glijd uw arm door harnasband en over de schouder en herhaal voor de andere schouder. ■ Er zijn twee hoogteposities mogelijk om het harnas gemakkelijk aan te passen. ■ Glijd de bovenste gesp van het harnas van de aanpassingspositie naar de gewenste hoogte. ■ Trek de harnasriemen waar nodig aan (trek riem naar beneden) of los (til de lip van de riemgesp omhoog), tot een comfortabele werkpositie. ■ Maak de borstriem ook vaster of losser, tot een comfortabele werkpositie. Om de tailleriemen te verstellen: ■ De tailleriem moet ook vaster of losser worden gemaakt, tot een comfortabele werkpositie. BEDIENING WAARSCHUWING Benzine is uiterst ontvlambaar en ontplofbaar. Een brand of ontploffi ng door benzine zal bij u en anderen brandwonden veroorzaken. BRANDSTOF MENGEN Zie afbeelding 3. ■ Dit apparaat wordt aangedreven door een tweetaktmotor en hiervoor moet vooraf benzine en tweetaktolie worden gemengd. Meng vooraf ongelode benzine en tweetaktmotorolie in een schone container die goedgekeurd is voor benzine. ■ Deze motor is officieel geschikt verklaard voor het gebruik van ongelode autobenzine met een octaangetal van 91 ([R + M] /2) of hoger. ■ Gebruik geen voorgemengd brandstof/smeermiddel mengsel van tankstations, ook niet het voorgemengde benzine/smeermiddel mengsel dat wordt gebruikt in73 Nederlands (Vertaling van de originele instructies) bromfietsen, motorfietsen, etc. ■ Gebruik uitsluitend synthetische tweetaktolie. Gebruik geen motorolie of olie voor 2-takt buitenboordmotoren. ■ Meng 2% synthetische 2-taktolie in de benzine. Dat is een verhouding van 50:1. ■ Meng de brandstof zorgvuldig en doe dit elke keer voordat u bijtankt. ■ Meng kleine hoeveelheden. Meng niet meer dan binnen een periode van 30 dagen kan worden verbruikt. Wij raden u aan om een synthetische tweetaktolie te gebruiken die een brandstofstabilisator bevat.

■ Maak het gebied rond de brandstofdop schoon om vervuiling te voorkomen. ■ Draai de brandstofdop voorzichtig los. ■ Giet het brandstofmengsel voorzichtig in de tank. Voorkom dat u morst. Voordat u de brandstofdop terugplaatst, afdichtring schoonmaken en controleren. ■ Plaats de brandstofdop meteen terug en draai deze handvast. Veeg eventueel gemorste brandstof weg. Ga op 9m (30 voet) afstand van de brandstofvulplaats staan voor u de motor start. OPMERKING: Tijdens en na het eerste gebruik van een nieuwe motor kan er rook worden uitgeblazen. Dit is normaal. WAARSCHUWING Schakel de motor altijd uit voor u met brandstof vult. Nooit brandstof aan een apparaat toevoegen terwijl de motor draait of heet is. Zorg voor een afstand van minimaal 9 m tot de brandstofl ocatie voordat u de motor start. Niet roken.

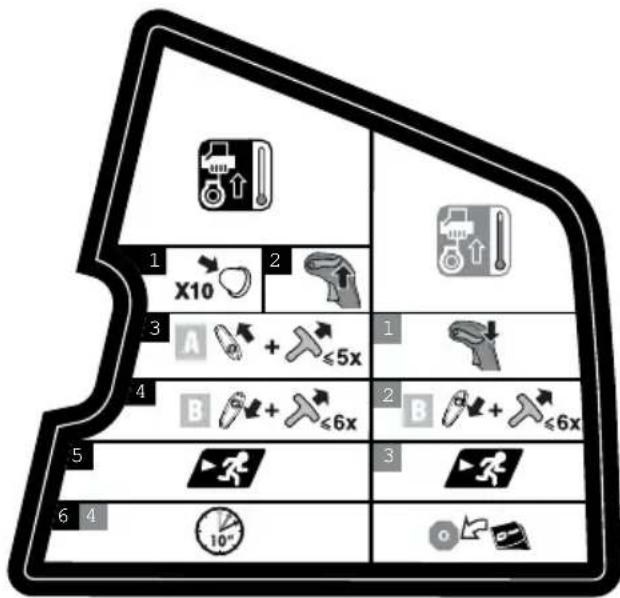

MOTOR STARTEN EN STOPPEN

Zie afbeelding 4. WAARSCHUWING Gebruik de motor niet in een gesloten of slecht geventileerde ruimte. Het inademen van uitlaatgassen kan dodelijk zijn.

1. Druk 10 keer op de brandstofbalg.

OPMERKING: Na de 10e keer drukken, moet de brandstof in de brandstofbalg zichtbaar zijn. Indien niet, blijft u drukken tot de brandstof zichtbaar is.

4. Trek aan de startkoord tot de motor start. Trek niet

meer dan 5 keer aan de startkoord.

5. Plaats de chokehendel in de stand "B".

6. Trek aan de startkoord tot de motor start. Trek niet

meer dan 6 keer aan de startkoord. OPMERKING: Als de motor niet start moet u de "A" chokestand terugplaatsen en het proces herhalen vanaf stap 3.

7. Laat de motor 10 seconden draaien voordat u het

product gebruikt. Warme motor starten:

1. Vergrendel de cruisecontrol.

2. Plaats de chokehendel in de stand "B".

3. Trek aan de startkoord tot de motor start. Trek niet

meer dan 6 keer aan de startkoord.

4. Laat de motor 10 seconden draaien voordat u het

product gebruikt.74 Nederlands (Vertaling van de originele instructies) ■ Kijk uit voor kinderen, huisdieren, open ramen, of pas gewassen auto's, en blaas vuil veilig weg. ■ Gebruik het volledige spruitstuk van de blazer zodat de luchtstroom dicht bij de grond kan werken. ■ Ruim op na het gebruik van blazers of andere apparatuur. ■ Zorg dat afval correct wordt afgevoerd. LET OP Plaats de blazer niet boven op of in de buurt van losse afvalstukken. Het afval kan in de inlaatopening worden gezogen waardoor deze mogelijk beschadigd raakt. Motor stillegen: Druk de aan/uit-schakelaar in de stand uit (O).

OPSTARTEN VAN EEN HETE MOTOR

Bij het werken in een warmere omgeving, kan extra afkoeltijd nodig zijn om de motor opnieuw te starten. Laat voordat u gaat tanken de motor altijd ten minste vijf minuten afkoelen voordat u brandstof aan de tank toevoegt. Om de motor opnieuw te starten: ■ Zet de choke op "A" tot deze klikt. ■ Plaats de chokehendel in de stand "B". OPMERKING: Druk de gashendel niet in voordat u aan starthendel en -touw trekt, omdat u anders de eerste twee stappen moet herhalen. ■ Trek aan de startkoord tot de motor start. PRODUCT BEDIENEN Zie afbeelding 5. ■ Glijd uw arm door harnasband en over de schouder en herhaal voor de andere schouder. Stel de band af naar een comfortabele positie. Raadpleeg het hoofdstuk Aanpassen van de kabelboom en heupriemen eerder in deze handleiding. ■ Haal het product van uw rug als u het start. Om het product te starten raadpleegt u het hoofdstuk Starten en stoppen, eerder in deze handleiding. ■ Zet de blazer weer aan. Het product moet worden bediend aan de rechterzijde van de gebruiker. ■ Om bladeren, etc. niet te verspreiden, blaast u rond de buitenste randen van een hoop. Blaas nooit direct in het midden van een hoop. ■ Gebruik de machine uitsluitend op redelijke tijdstippen – niet heel vroeg op de ochtend of 's avonds laat als dit mensen kan hinderen. Volg de tijden in de local regelgeving op. ■ Om het geluid te verminderen moet u het aantal gebruikte stukken apparatuur beperken. ■ Gebruik het product op het laagst mogelijke vermogen om de klus te klaren. ■ Controleer uw apparatuur voor u aan het werk gaat, met name de geluiddemper, de luchtinlaten en de luchtfilters. ■ Gebruik harken of bezems om het vuil los te maken voordat u het product gebruikt. Bevochtig de oppervlakken iets in stoffige omstandigheden. ■ Conserveer water door blazers te gebruiken in plaats van tuinslangen voor gazon en buitentoepassingen, zoals goten, schermen, patio's, roosters, veranda's en tuinen.75 Nederlands (Vertaling van de originele instructies) PROBLEEMOPLOSSEN Als deze oplossingen het probleem niet verhelpen, neemt u contact op met uw geautoriseerde onderhoudsverdeler.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

Motor start niet. Geen vonken. Controleer of u een vonk ziet. De bougie verwijderen. Breng het kapje van de bougie weer aan en leg de bougie op een metalen cilinder. Trek aan het startkoord en kijk of u een vonk ziet bij de punt van de bougie. Als er geen vonk zichtbaar is, moet u de test met een nieuwe bougie uitvoeren. Geen brandstof Druk op de pompbalg totdat deze vol zit met brandstof. Als de pompbalg niet vult is het primaire vloeistoftoevoersysteem geblokkeerd. Neem contact op met een onderhoudsdealer. Als de pompbalg vult is de motor verzopen, ga door naar het volgende artikel. Motor is verzopen.

1. Draai het product zodat het bougiegat naar de

2. Plaats de chokehendel in de stand "B" en

trek 10-15 maal aan het startkoord. Dit zal de overbodige brandstof uit de motor verwijderen.

3. Verwijder de brandstof uit het product.

4. Reinig en plaats de bougie terug.

5. Ruim eventueel gemorste brandstof op en

start de blazer opnieuw op ten minste 9 meter afstand.

6. Trek 3 maal aan de startgreep met de

chokehendel in de stand "B".

7. Als de motor niet start moet u de choke

in de stand "B" plaatsen en de normale startprocedure herhalen.

8. Als de motor nog steeds niet start, herhaalt u

de procedure met een nieuwe bougie. Het starttouw is moeilijk aan te trekken. Neem contact op met een onderhoudsdealer. De motor start wel, maar accelereert niet. De motor heeft ongeveer drie minuten nodig om op te warmen. Laat de motor volledig opwarmen. Neem contact op met een onderhoudsdealer indien de motor na drie minuten niet versnelt. De motor start, maar loopt alleen bij hoge snelheid, bij halve choke. Carburateur moet worden aangepast. Neem contact op met een onderhoudsdealer. Motor haalt maximum toerental niet en/of ontwikkelt zeer veel rook. Het olie/brandstof mengsel is foutief. Gebruik verse brandstof en de juiste tweetaktoliemengselverhouding. Luchtfi lter vuil. Maak het luchtfi lter schoon. Wij verwijzen hierbij naar het hoofdstuk Luchtfi lter reinigen in het gedeelte Onderhoud van deze gebruiksaanwijzing. Vonkenvangerscherm vuil. Neem contact op met een onderhoudsdealer. Motor start, loopt en versnelt, maar loopt niet stationair. De stationair toerentalschroef op de carburateur moet afgesteld worden. Neem contact op met een onderhoudsdealer.76 Nederlands (Vertaling van de originele instructies) ONDERHOUDSSCHEMA Voor elk gebruik Na de eerste maand of 20 bedrijfsuren Elke drie maanden of 50 bedrijfsuren Elke 6 maanden of 100 bedrijfsuren Elk jaar of na 300 bedrijfsuren Controleer het motorsmeermiddel

Ververs het motorsmeermiddel ■■ Controleer het luchtfi lter ■ Maak het luchtfi lter schoon. ■ Vervang het luchtfi lter ■ Controleer de bougie en stel deze af

Vervang door een nieuwe vonkenvanger

Controleer de klepspeling en stel deze af

Inspecteer de ontluchtopening van de brandstoftank (indien aanwezig)

1. Deze onderdelen mogen uitsluitend worden uitgevoerd door een erkend servicecentrum.

OPMERKINGEN: ■ Het onderhoud moet regelmatiger plaatsvinden wanneer het product in een stofferige omgeving wordt gebruikt. ■ Wanneer het product de maximale cijfers uit de tabel heeft overschreden, moet onderhoud nog steeds worden uitgevoerd volgens tijdsintervallen of gebruiksuren die hierin zijn vermeld.77 Svenska (Översättning från originalinstruktioner) Säkerhet, prestanda och tillförlitlighet har varit högsta prioritet vid utformningen av din ryggburna blåsmaskin.

GARANTIEVOORWAARDEN Naast de wettelijke rechten die voortvloeien uit de aankoop, wordt dit product gedekt door een garantie, zoals hieronder staat vermeld.

1. De garantietermijn voor consumenten bedraagt 24 maanden en gaat in

op de datum waarop het product is gekocht. Deze datum moet worden gedocumenteerd met een factuur of een ander aankoopbewijs. Het product is uitsluitend ontworpen en bedoeld voor persoonlijk gebruik door consumenten. Er wordt dus geen garantie gegeven voor professioneel of commercieel gebruik.

2. Voor een deel van ons aanbod van tuingereedschappen (AC/DC) is het

mogelijk om de garantietermijn te verlengen over de boven beschreven termijn, met behulp van de website www.ryobitools.eu. De gereedschappen die in aanmerking komen voor de verlenging van de garantietermijn wordt duidelijk weergegeven in winkels en/of verpakkingen en staat beschreven in de productdocumentatie. De eindgebruiker moet zijn/haar nieuw gekochte gereedschappen binnen 30 dagen na aankoop online registreren. De eindgebruiker kan zich registreren voor de verlengde garantietermijn als zijn woonland staat vermeld op het online registratieformulier waar deze optie geldig is. Bovendien moeten eindgebruikers toestemming geven voor de opslag van de gegevens die online ingevuld moeten worden en moeten ze de algemene voorwaarden accepteren. Het ontvangstbewijs van de registratie, dat per e-mail wordt verzonden en de oorspronkelijke factuur met de aankoopdatum vormt het bewijs van de verlengde garantietermijn.

3. De garantie dekt tijdens de garantietermijn alle gebreken van het product

vanwege defecten in vakmanschap of materiaal op de aankoopdatum. De garantie is beperkt tot reparatie en/of vervanging en bevat geen andere verplichtingen, waaronder maar niet beperkt tot incidentele of gevolgschade. De garantie is niet geldig als het product is misbruikt, in strijd met de gebruiksaanwijzing wordt gebruikt of onjuist is aangesloten. Deze garantie geldt niet voor: – alle schade aan het product die het gevolg is van onjuist onderhoud – elk product dat is veranderd of aangepast – elk product waar de oorspronkelijke identificatie (handelsmerk, serienummer) is beschadigd, gewijzigd of verwijderd – alle schade die is veroorzaakt door het niet opvolgen van de gebruiksaanwijzing – elk niet-CE-product – elk product waar een poging tot reparatie is gedaan door een niet- erkende professional of zonder voorafgaande toestemming door Techtronic Industries. – elk product dat is verbonden met een verkeerde voeding (amperage, spanning, frequentie) – elk product dat wordt gebruikt met een verkeerd brandstofmengsel (brandstof, olie, oliegehalte) – alle schade die is veroorzaakt door externe invloeden (chemisch, fysisch, schokken) of vreemde stoffen – normale slijtage van reserveonderdelen – ongepast gebruik, overbelasting van het gereedschap – gebruik van niet-goedgekeurde accessoires of onderdelen – Alle periodieke aanpassingen aan of het onderhoud en reiniging van carburateurs – Componenten (onderdelen en accessoires) die onderhevig zijn aan natuurlijke slijtage, waaronder maar niet beperkt tot stootknoppen, aandrijfriemen, koppelingen, messen van hegtrimmers of grasmaaiers, harnas, gaskabel, koolstofborstels, stroomsnoeren, tanden, viltringen, koppelingspennen, blazers, blaas- en zuigbuizen, zuigzakken en -riemen, geleidingsstaven, zaagkettingen, slangen, koppelingen, mondstukken, wielen, spuitstokken, binnenhaspels, buitenhaspels, snijdraden, bougies, luchtfilters, gasfilters, maaimessen, etc.

4. Voor onderhoud moet het product worden verzonden of gebracht naar

een erkend servicestation van RYOBI die voor elk land staan vermeld in de volgende lijst met adressen voor servicestations. In sommige landen zal uw lokale RYOBI-dealer het product verzenden naar de RYOBI- serviceorganisatie. Wanneer u het product naar een servicestation van RYOBI verzendt, moet het product veilig worden verpakt zonder enige gevaarlijke inhoud, zoals benzine, met het adres van de afzender en vergezeld van een korte beschrijving van het defect.

5. Een reparatie/vervanging die onder deze garantie valt is gratis. Het vormt

geen verlenging of een nieuwe start van de garantietermijn. Verwisselde onderdelen of gereedschappen worden ons eigendom. In sommige landen moeten de verzendkosten door de afzender worden betaald. Uw wettelijke rechten die voortvloeien uit de aankoop van het gereedschap blijven onaangetast.

6. Deze garantie is geldig in de Europese Gemeenschap, Zwitserland,

IJsland, Noorwegen, Liechtenstein, Turkije en Rusland. Buiten deze gebieden moet u contact opnemen met uw erkende RYOBI-dealer om vast te stellen of er een andere garantie van toepassing is. GEAUTORISEERD ONDERHOUDSCENTRUM Om een geautoriseerd onderhoudscentrum in uw buurt te vinden, surft u naar http:// uk.ryobitools.eu/header/service-and-support/service-agents.PT CONDIÇÕES DE APLICAÇÃO DA GARANTIA RYOBI

EC CONFORMITEITSVERKLARING Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Hierbij verklaren wij dat het product Rugzakblazer Merk: Ryobi Modelnummer: RBL42BP Serienummerbereik: 46208301000001 - 46208301999999 overeenkomstig is met de volgende Europese richtlijnen 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC zoals laatstelijk gewijzigd 2012/46/EU, EN 15503:2009+A2:2015, EN ISO 14982:2009, EN ISO 3744:2010 Gemeten geluidsniveau: 108.4 dB(A) Gegarandeerd geluidsniveau: 110 dB(A) Conformiteitsbeoordelingsmethode behorende bij Bijlage V van richtlijn 2000/14/EC, aangepast van 2005/88/EC. Floyd Jeffrey Nesom (BSME) Directeur Ontwerp Winnenden, Dec. 29, 2016 Afgevaardigde voor het samenstellen van de technische fiche: Alexander Krug, Directeur Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
