BRUKSANVISNING RBL42BP RYOBI

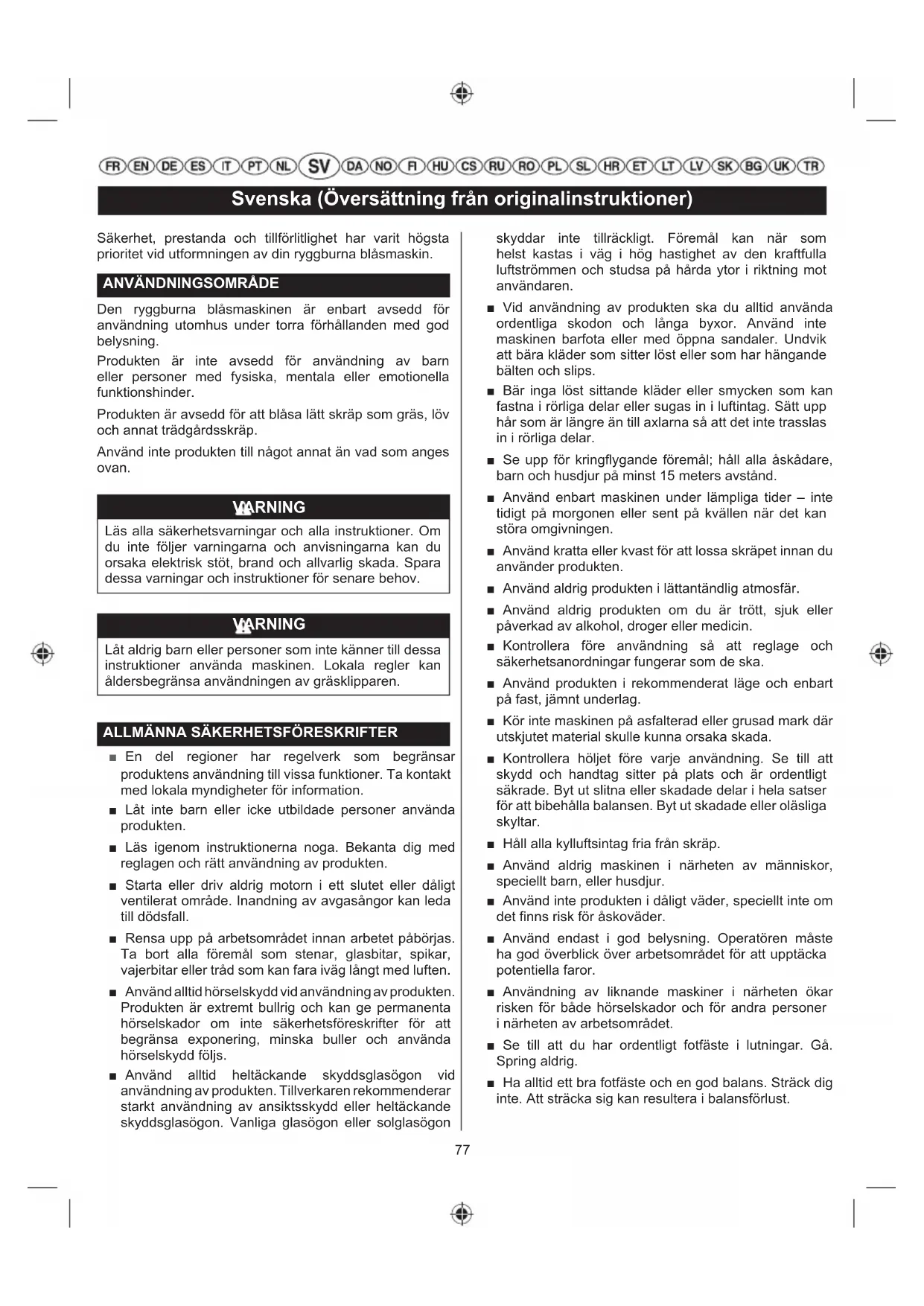

Den ryggburna blåsmaskinen är enbart avsedd för användning utomhus under torra förhållanden med god belysning. Produkten är inte avsedd för användning av barn eller personer med fysiska, mentala eller emotionella funktionshinder. Produkten är avsedd för att blåsa lätt skräp som gräs, löv och annat trädgårdsskräp. Använd inte produkten till något annat än vad som anges ovan. VARNING Läs alla säkerhetsvarningar och alla instruktioner. Om du inte följer varningarna och anvisningarna kan du orsaka elektrisk stöt, brand och allvarlig skada. Spara dessa varningar och instruktioner för senare behov. VARNING Låt aldrig barn eller personer som inte känner till dessa instruktioner använda maskinen. Lokala regler kan åldersbegränsa användningen av gräsklipparen.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

■ En del regioner har regelverk som begränsar produktens användning till vissa funktioner. Ta kontakt med lokala myndigheter för information. ■ Låt inte barn eller icke utbildade personer använda produkten. ■ Läs igenom instruktionerna noga. Bekanta dig med reglagen och rätt användning av produkten. ■ Starta eller driv aldrig motorn i ett slutet eller dåligt ventilerat område. Inandning av avgasångor kan leda till dödsfall. ■ Rensa upp på arbetsområdet innan arbetet påbörjas. Ta bort alla föremål som stenar, glasbitar, spikar, vajerbitar eller tråd som kan fara iväg långt med luften. ■ Använd alltid hörselskydd vid användning av produkten. Produkten är extremt bullrig och kan ge permanenta hörselskador om inte säkerhetsföreskrifter för att begränsa exponering, minska buller och använda hörselskydd följs. ■ Använd alltid heltäckande skyddsglasögon vid användning av produkten. Tillverkaren rekommenderar starkt användning av ansiktsskydd eller heltäckande skyddsglasögon. Vanliga glasögon eller solglasögon skyddar inte tillräckligt. Föremål kan när som helst kastas i väg i hög hastighet av den kraftfulla luftströmmen och studsa på hårda ytor i riktning mot användaren. ■ Vid användning av produkten ska du alltid använda ordentliga skodon och långa byxor. Använd inte maskinen barfota eller med öppna sandaler. Undvik att bära kläder som sitter löst eller som har hängande bälten och slips. ■ Bär inga löst sittande kläder eller smycken som kan fastna i rörliga delar eller sugas in i luftintag. Sätt upp hår som är längre än till axlarna så att det inte trasslas in i rörliga delar. ■ Se upp för kringflygande föremål; håll alla åskådare, barn och husdjur på minst 15 meters avstånd. ■ Använd enbart maskinen under lämpliga tider – inte tidigt på morgonen eller sent på kvällen när det kan störa omgivningen. ■ Använd kratta eller kvast för att lossa skräpet innan du använder produkten. ■ Använd aldrig produkten i lättantändlig atmosfär. ■ Använd aldrig produkten om du är trött, sjuk eller påverkad av alkohol, droger eller medicin. ■ Kontrollera före användning så att reglage och säkerhetsanordningar fungerar som de ska. ■ Använd produkten i rekommenderat läge och enbart på fast, jämnt underlag. ■ Kör inte maskinen på asfalterad eller grusad mark där utskjutet material skulle kunna orsaka skada. ■ Kontrollera höljet före varje användning. Se till att skydd och handtag sitter på plats och är ordentligt säkrade. Byt ut slitna eller skadade delar i hela satser för att bibehålla balansen. Byt ut skadade eller oläsliga skyltar. ■ Håll alla kylluftsintag fria från skräp. ■ Använd aldrig maskinen i närheten av människor, speciellt barn, eller husdjur. ■ Använd inte produkten i dåligt väder, speciellt inte om det finns risk för åskoväder. ■ Använd endast i god belysning. Operatören måste ha god överblick över arbetsområdet för att upptäcka potentiella faror. ■ Användning av liknande maskiner i närheten ökar risken för både hörselskador och för andra personer i närheten av arbetsområdet. ■ Se till att du har ordentligt fotfäste i lutningar. Gå. Spring aldrig. ■ Ha alltid ett bra fotfäste och en god balans. Sträck dig inte. Att sträcka sig kan resultera i balansförlust.78 Svenska (Översättning från originalinstruktioner) ■ Använd aldrig verktyget med defekta skydd eller utan att säkerhetsanordningarna, som skräpuppsamlaren, är på plats. ■ Modifiera inte maskinen på något sätt och använd inte delar eller tillbehör som inte rekommenderats av tillverkaren. VARNING Om produkten tappas, utsätts för hårda slag eller börjar vibrera onormalt mycket ska produkten omedelbart stoppas och kontrolleras för eventuella skador eller orsak till vibrationerna. Eventuella skador ska repareras ordentligt eller bytas ut av ett auktoriserat servicecenter. ■ Rör inte vid omgivningen runt ljuddämpare eller motorn, dessa delar blir heta när apparaten används. ■ Stoppa motorn och låt produkten svalna innan du fyller på bränsle. ■ För bränslepåfyllning och -blandning, välj ett område med god ventilation och på avstånd från antändningskällor som gnistor eller lågor och antändliga material. ■ Rök inte när du blandar bränsle eller fyller på bränsletanken. ■ Blanda och förvara bränsle i en behållare som är avsedd för bränsle. ■ Se till att lämplig typ av brandsläckare finns i närheten om bränsle skulle fatta eld. ■ Kom ihåg att spänna fast bränsletanken före du startar motorn. Kontrollera om det finns något bränsleläckage. ■ Torka upp eventuellt bränslespill. Se till att ha ett avstånd på minst 9 meter från bränslepåfyllningsplatsen innan motorn startas. ■ För att minska risken för olycksfall genom kontakt med roterande delar, stoppa alltid motorn och koppla från tändstiftskontakten. Se till att alla rörliga delar har stannat helt och hållet före: ● att lämna produkten utan tillsyn ● ta bort blockeringar ● kontroll, underhåll eller arbete på maskinen ● inspektering av produkten efter kollision med ett främmande föremål ■ Stoppa omedelbart motorn vid olycksfall eller fel. Använd inte produkten igen innan den har kontrollerats i sin helhet av en auktoriserad serviceverkstad. VARNING Din produkt är försedd med en axelsele. Justera selen omsorgsfullt så att den bekvämt bär upp vikten av produkten och häng upp anordningen på ryggen med blåsröret vid din högra sida. VARNING Ta reda på snabbkopplingsmekanismen och testa den innan du börjar använda maskinen. Korrekt användning av den kan förhindra allvarliga skador i nödfall. Bär aldrig extrakläder över selen eller på annat sätt förhindra åtkomsten till snabbutlösningen. SÄKERHETSFÖRESKRIFTER FÖR BLÅSARE ■ Använd en ansiktsmask om förhållandena är dammiga. Det minskar risken för skador på grund av damminandning. ■ Om det är dammigt ska du fukta ytorna innan arbetet. ■ Använd inte apparaten i närheten av öppna fönster. ■ Använd hela blåsmunstycket så att luftströmmen kommer nära marken och är effektiv. ■ Rikta inte utblåsmunstycket mot andra människor eller djur. ■ Placera aldrig föremål i blåsrören. ■ Placera inte produkten ovanpå eller nära löst skräp. Skräp kan sugas in i luftintaget och eventuellt skada enheten.

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppkomma under bruk och användaren ska vara extra uppmärksam för att undvika följande: ■ Skada orsakad av vibration. – Använd alltid rätt verktyg för jobbet. Håll ordentligt i handtagen och begränsa arbetstid och exponering. ■ Hörselskada orsakad av oljud. – Använd hörselskydd och begränsa exponeringen. ■ Skador från föremål som kastas ut med blåsrörets luftström. – Använd alltid lämpligt ögonskydd. RISKMINSKNING Det fi nns rapporter om att vibrationer från handhållna verktyg kan bidra till ett tillstånd som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fi ngrarna och att de domnar bort; fi ngrarna kan79 Svenska (Översättning från originalinstruktioner) också bli vita, särskilt vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det fi nns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan: ■ Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla händer och handleder varma under användning. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom. ■ Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen. ■ Ta ofta pauser från arbetet. Begränsa tiden du utsätter dig varje dag. Upphör omedelbart om du upplever några av dessa symptom och uppsök din läkare. VARNING Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser. UNDERHÅLL VARNING Använd enbart ersättningsdelar och tillbehör från tillverkaren. Om inte kan det eventuellt orsaka skador, sämre resultat och kan upphäva garantin. VARNING Att serva produkten kräver extrem försiktighet och kunskap och bör endast utföras av en kvalifi cerad servicetekniker. Vid service ska produkten lämnas till auktoriserat servicecenter. Använd endast identiska utbytesdelar när produkten servas. ■ Stoppa motorn, låt produkten svalna och försäkra dig om att alla rörliga delar har stannat fullständigt. Koppla från tändstiftskontakten innan du utför underhålls- eller rengöringsarbeten. ■ Du kan göra de justeringar och reparationer som beskrivs i den här manualen. För alla andra reparationer ska godkänt servicecenter kontaktas. ■ Efter rengöring ska maskinen alltid rengöras med en mjuk torr trasa. ■ För att vara säker på att produkten är säker att använda, kontrollera alla muttrar, bultar och skruvar regelbundet för att säkerställa att de är åtdragna ordentligt. Skadade delar skall repareras ordentligt eller bytas ut av en auktoriserad servicefirma. ■ Lämna produkten till auktoriserat servicecenter för utbyte av skadade eller oläsbara etiketter.

RENSA BLOCKERADE RÖR

■ För att minska risken för olycksfall genom kontakt med roterande delar, stoppa alltid motorn och försäkra dig om att alla rörliga delar har stannat fullständigt. ■ Ta bort blåsrören för att kontrollera om det föreligger en blockering. Rensa rören vid behov. ■ Sätt tillbaka blåsarrören innan du startar produkten.

RENGÖRING AV LUFTFILTRET

Se bild 6. Ett blött eller smutsigt luftfi lter ger startproblem, prestandaförlust och förkortad livslängd hos motorn. Luftfi ltret måste kontrolleras och rengöras efter fem timmars drift. Inspektera och rengör oftare vid användning under dammiga förhållanden. För bästa prestanda bör luftfi ltret bytas ut varje år. För att rengöra luftfiltret:

1. Tryck på fl iken på luftfi lterhöljet för att öppna

2. Avlägsna skyddet.

3. Lyft i kanten på luftfi ltret och dra loss det.

4. Tvätta luftfi ltren med varmt tvålvatten.

5. Skölj och vrid ur för att torka.

6. För att montera tillbaka luftfi ltret, för in fl ikarna i

skårorna och lås på plats. NOTERA: Se till att fi ltret sitter ordentligt inuti kåpan. Installeras fi ltren felaktigt tränger smuts in i motorn, vilket orsakar ett snabbt motorslitage. RENGÖRING AV UTBLÅSET, LJUDDÄMPAREN OCH GNISTFÅNGAREN NOTERA: Beroende på typ av bränsle, typ och mängd av smörjmedel och/eller dina arbetsförhållanden, avgasöppning, ljuddämpare och/eller gnistfångaren kan blockeras av kolavsättningar. Om du märker att din bensindrivna apparat arbetar med sämre prestanda kan du behöva avlägsna dessa avlagringar och återställa prestandan. Vi rekommenderar starkt att detta endast utförs av behörig servicepersonal. Gnistskyddet måste rengöras eller bytas ut efter 50 timmars användning eller en gång om året för att säkerställa att produkten fungerar korrekt. Gnistfångarna kan fi nnas på olika platser, beroende på vilken modell du har köpt. Kontakta närmaste distributör med service för information om var gnistfångaren sitter på din modell.80 Svenska (Översättning från originalinstruktioner) VARNING För att undvika brandrisk, använd aldrig blåsmaskinen utan gnistskyddet på plats. TANKLOCK VARNING Ett läckande bränslelock utgör en brandfara och måste bytas ut omedelbart. Bränslelocket har en tätningspackning och en backventil för att släppa in luft. En igensatt backventil ger dålig motorprestanda. Om prestandan förbättras när bränslelocket lossas kan kontrollventilen vara felaktig. Byt ut tanklocket om det behövs. Kontrollera att bränslelocket inte är korsgängat när du sätter tillbaka det, då detta leder till läckage. BRÄNSLEFILTER Försörjningen av bränsle till motorn passerar genom ett fi lter för att eventuella föroreningar ska förhindras nå motorn. Föroreningar i bränslet kan orsaka dålig prestanda och skada på motorn. Bränslefi ltret är en komponent som inte kan servas och måste bytas av auktoriserad serviceverkstad.

Se bild 7. Produktens motor använder ett Champion RCJ4-tändstift. Använd en exakt ersättning.

1. Ta bort tändstiftshuvan.

2. Lossa tändstiftet genom att vrida det i moturs riktning

3. Avlägsna tändstiftet.

4. Inspektera det nya tändstiftet. Tändstiftet måste ha

korrekt avstånd och vara fritt från avsättningar för att motorn ska fungera på bästa sätt. Det korrekta avståndet är 0.63 mm. För att öka avståndet kan jordningselektroden (övre) böjas. För att minska avståndet är det bara att försiktigt knacka elektroden mot hårt underlag.

5. Sätt in det nya tändstiftet för hand i cylindern, vrid

medurs. ■ Dra åt med en skiftnyckel. Vridmoment till 24,40 Nm minimum, 29,82 Nm maximum. Överdriv inte åtdragningen. VARNING Var noga med att inte korsgänga tändstiftet. Korsgängning kommer att skada produkten allvarligt.

TRANSPORT OCH FÖRVARING

■ Stoppa produkten och låt den svalna före transport eller förvaring. ■ Ta bort allt främmande material från produkten. ■ Töm ut allt bränsle från tanken i en behållare som är godkänd för bensin. Kom ihåg att sätta tillbaka bränsletankens lock och dra åt det ordentligt. ■ Kör motorn tills den stannar. Detta avlägsnar allt bränsle som kan förstöras och lämna lacker och gummiämnen i bränslesystemet. ■ Om tillämpligt, töm ut allt smörjmedel från motorn till en behållare godkänd för smörjmedel. Kom ihåg att sätta tillbaka smörjmedelslocket ordentligt. ■ Förvara produkten på en sval, torr och väl ventilerad plats som är oåtkomlig för barn och befinner sig på tillbörligt avstånd från antändningskällor. ■ Förvara på avstånd från frätande medel, t.ex. trädgårdskemikalier och vägsalt. ■ Förvara den inte utomhus. ■ Vid transport ska produkten säkras mot rörelser eller fallande för att förhindra personskador eller att produkten skadas. ■ Bär eller transportera aldrig produkten när den är igång. ■ Följ alla lagar och förordningar beträffande säker förvaring och hantering av bensin. Korttidsförvaring (mindre än en månad) ■ Stoppa produkten och låt den svalna före transport eller förvaring. ■ Ta bort allt främmande material från produkten. ■ Förvara produkten på en sval, torr och väl ventilerad plats som är oåtkomlig för barn och befinner sig på tillbörligt avstånd från antändningskällor. ■ Förvara på avstånd från frätande medel, t.ex. trädgårdskemikalier och vägsalt. ■ Förvara den inte utomhus. SYMBOLER Några av dessa symboler kan användas till detta verktyg. Studera dem noggrant och lär dig dess betydelse. Korrekt tolkning av dessa symboler gör användning av verktyget säkrare och bättre.81 Svenska (Översättning från originalinstruktioner) Förebyggande åtgärder som berör din säkerhet. För att minska risken för skador måste användaren läsa, och förstå användningsmanualen innan han eller hon använder produkten. Använd alltid heltäckande skyddsglasögon vid användning av produkten. Använd alltid hörselskydd vid användning av produkten. Risk för att långt hår dras in i luftintaget Använd inte produkten utan att blåsarrören satts på plats. Risk för indragning av löst sittande plagg i luftintaget. Kör inte produkten medan dörren till luftintaget är osäkrad. Se upp med kringkastade eller fl ygande föremål. Håll alla närvarande på minst 15 meters avstånd. Roterande fl äktar. Se till att hålla händer och fötter borta från öppningarna när produkten är igång. Använd blyfri bensin avsedd för bilar med ett oktanvärde på 91 ([R+M]/2) eller mer. Använd 2-taktsolja för luftkylda motorer. Blanda bränsleblandningen noggrant och före varje påfyllning. För att minska risken för skador ska kontakt med varma ytor undvikas. Sätt tändningskontakten i läge "0" (AV). Lås upp spaken för automatisk hastighetsreglering. Ställ in choke-spaken på läget A. Ställ in choke-spaken på läget B. Dra i startgreppet tills motorn försöker starta. Tryck på primerknappen 10 gånger. Kör produkten. Låt motorn arbeta i 10 sekunder innan du använder produkten. Dra Snobblossningsflik Choke-läge A Choke-läge B Start av kall motor Start av varm motor Detta verktyg uppfyller alla standarder i de EU-länder där det kan köpas. EurAsian överensstämmelsesymbol Ukrainskt märke för överensstämmelse Garanterad ljudnivå är 110 dB Rök inte när du blandar bränsle eller fyller på bränsletanken. Följande signalord och betydelser är avsedda att beskriva risknivåer associerade med produkten: FARA Indikerar en överhängande farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada. VARNING Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i dödsfall eller allvarlig skada. PÅMINNELSE Indikerar en potentiellt farlig situation som kan, om den inte undviks, resultera i mindre eller medelstora skador.82 Svenska (Översättning från originalinstruktioner) PÅMINNELSE Utan säkerhetssymbol Visar på en situation som kan orsaka skada på egendom.

2. Avtryckare med hastighetsreglage

4. Tändningsströmbrytare

5. Sele och höftremmar kan justeras

NOTERA: Remmarna är av snabbkopplingstyp.

MONTERING UPPACKNING Den här produkten kräver montering. ■ Ta försiktigt ur produkten och tillbehören ur kartongen. Kontrollera att alla föremål som står med på packsedeln finns med. VARNING Använd inte produkten om några av de delar som anges på packsedeln redan är monterade när du öppnar lådan. Delarna på packsedeln har inte monterats av tillverkaren och kräver att kunden installerar dem. Om du använder en produkt som kan ha monterats felaktigt kan det resultera i allvarliga personskador. ■ Undersök produkten noggrant och se till att inga skador har uppstått under frakten. ■ Kasta inte bort förpackningsmaterialet förrän du har kontrollerat och provat produkten. ■ Ring Ryobis servicecenter för hjälp om några delar är skadade eller saknas. PACKLISTA ■ Ryggburen blåsmaskin ■ Övre rör ■ Bälgrör ■ Nedre rör ■ Munstycke ■ Låsklämmor ■ Sele och höftremmar kan justeras ■ Flaska med smörjmedel för tvåtaktsmotorer ■ Användarhandbok ■ Illustrationsblad NOTERA: Läs och plocka bort alla hängade etiketter. Förvara dem tillsammans med manualen från tillverkaren. VARNING Om några delar är skadade eller saknas, använd inte denna produkt innan delarna har bytts ut. Användning av produkten med skadade eller saknade delar kan leda till allvarlig personskada. VARNING Försök inte att modifi era denna produkt eller skapa tillbehör till den som inte är rekommenderade för denna produkt. Sådana modifi kationer anses som felanvändning och det kan resultera i en farlig situation som kan leda till allvarlig personskada. VARNING Koppla alltid ur tändstiftets kabel då du monterar delar. IHOPSÄTTNINGEN OCH ISÄRTAGNING AV DET ÖVRE

1. Sätt fast bälgröret i höljets utgång och säkra det med

2. Sätt fast det övre röret i bälgröret. Säkra det övre röret

med hjälp av låsklämman.

3. För att plocka isär, lossa låsklämmorna med hjälp

av en sexkantsnyckel. Dra loss det övre röret och bälgröret från höljet. IHOPSÄTTNINGEN OCH ISÄRTAGNING AV DE NEDRE

1. Passa in de upphöjda låsfl ikarna på det nedre röret

mot spåren på det övre röret. För ihop och säkra ordentligt genom vridning.

2. Säkra munstycket och det nedre röret genom att

passa in den upphöjda låsfl iken på det nedre röret mot den upphöjda skåran på munstycket.

3. För att plocka isär, lyft upp låsfl iken med en platt

skruvmejsel, rotera röret och munstycket för att låsa upp och koppla loss från utgången i höljet.83 Svenska (Översättning från originalinstruktioner)

JUSTERA SELE OCH HÖFTREMMAR

PÅMINNELSE Justera remmarna på selen före start av blåsaren för att undvika skaderisk. Så här justerar du selningen: ■ Blåsmaskinen ska vara i arbetsläge innan du justerar selens remmar. Stick in armen i selremmen och häng upp den över axeln, upprepa samma sak för andra axeln. ■ Det finns två möjliga höjdjusteringspositioner som kan användas för enkel justering av selen. ■ Flytta selens övre spänne från justeringsspåret och placera det i önskat höjdläge. ■ Dra åt (dra nedåt i remmen) eller lossa (lyft upp fliken på remspännet) varje selrem efter behov, tills var och en är justerad till en bekväm arbetsposition. ■ Bröstremmen ska dras åt eller lossas tills den justerats till en bekväm arbetsposition. Så här justerar du höftselningen: ■ Höftremmen ska dras åt eller lossas tills den är justerad till en bekväm driftsposition. ANVÄNDNING VARNING Bensin är mycket lättantändligt och explosivt. Bensinbrand eller -explosion kommer att bränna dig och andra.

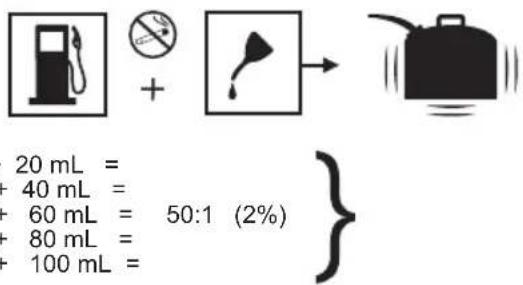

Se bild 3. ■ Denna produkt drivs av en tvåtaktsmotor och kräver att bensin blandas med tvåtaktsolja. Blanda blyfri bensin och tvåtaktsolja i en ren behållare som godkänts för bensin. ■ Denna motor är godkänd för användning med blyfri bensin för bilar med en oktanhalt på 91 ([R + M]/2) eller högre. ■ Använd inte någon typ av färdig blandning med bensin och smörjmedel från bensinstationer, inte heller en färdig bensin-/smörjmedelsblandning som är avsedd för mopeder, motorcyklar etc. ■ Använd endast syntetisk tvåtaktsolja. Använd inte fordonsolja eller 2-takts utombordsolja. ■ Blanda 2 % syntetisk tvåtaktsolja i bensinen. Detta är en proportion på 50:1. ■ Blanda bränslet noga och före varje tankning. ■ Blanda i små kvantiteter. Blanda inte större kvantiteter än som kan användas under en 30-dagarsperiod. Vi rekommenderar användning av en syntetisk tvåtaktsolja som innehåller en bränslestabilisator.

1 L + 20 mL = 2 L + 40 mL = 3 L + 60 mL = 50:1 (2%) 4 L + 80 mL = 5 L + 100 mL = TANKNING ■ Rengör ytan runt bränslelocket för att förhindra förorening. ■ Lossa bränslelocket långsamt. ■ Häll försiktigt bränsleblandningen i bränsletanken. Undvik spill. Rengör och inspektera packningen innan du sätter tillbaka bränslelocket. ■ Sätt omedelbart tillbaka bränslelocket och dra åt för hand. Torka upp eventuellt bränslespill. Förflytta dig 9m (30ft) bort från påfyllningsstället innan motorn startas. NOTERA: Det är normalt att motorn ryker under och efter första användningen. VARNING Stäng alltid av motorn innan du fyller på bränsle. Fyll aldrig på bränsle i en maskin medan motorn är igång eller varm. Förfl ytta dig minst 9 m bort från tankningsstället innan motorn startas. Rökning förbjuden.

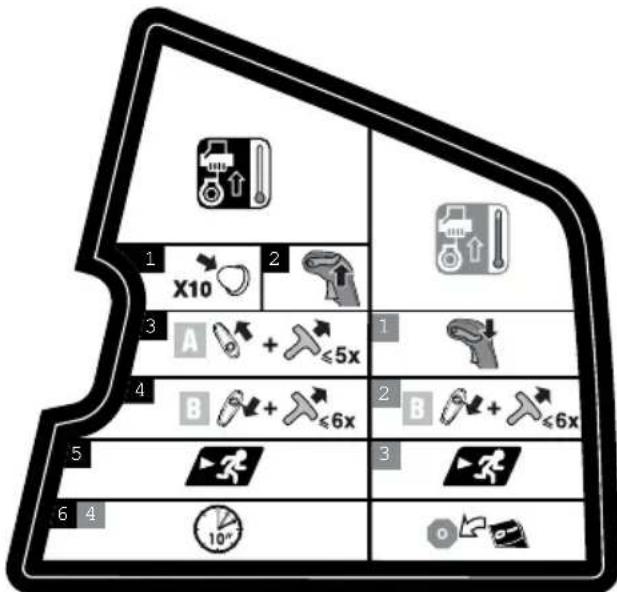

STARTA OCH STOPPA MOTORN

Se bild 4. VARNING Starta eller driv aldrig motorn i ett slutet eller dåligt ventilerat område. Inandning av avgasångor kan leda till dödsfall.84 Svenska (Översättning från originalinstruktioner)

För att starta en kall motor:

1. Tryck på primerknappen 10 gånger.

NOTERA: Efter det 10:e trycket ska bränsle vara synligt i primerknappen. Om inte, fortsätt att trycka tills bränsle är synligt.

2. Lås upp farthållaren.

3. Ställ in choke-spaken på läget “A”.

4. Dra i startgreppet tills motorn försöker starta. Dra inte i

startsnöret mer än 5 gånger.

5. Ställ in choke-spaken på läget “B”.

6. Dra i startsnöret tills motorn startar. Dra inte i

startsnöret mer än 6 gånger. NOTERA: Om motorn inte startar, återgå till läget “A” för choken och upprepa processen med början från steg 3.

7. Låt motorn arbeta i 10 sekunder innan du använder

produkten. För att starta en varm motor:

1. Lås hastighetsstyrningen.

2. Ställ in choke-spaken på läget “B”.

3. Dra i startsnöret tills motorn startar. Dra inte i

startsnöret mer än 6 gånger.

4. Låt motorn arbeta i 10 sekunder innan du använder

produkten. För att stanna motorn: Ställ på/av-brytaren i läget för av (O).

HET OMSTART AV MOTORN

Vid arbete i varmare omgivande temperaturer kan en längre avsvalningsperiod behövas för att motorn ska starta om. Vid bränslepåfyllning; låt alltid motorn svalna av i minst fem minuter innan du fyller på bränsle i tanken. För att starta motorn: ■ För choke-spaken till ”A”-läget tills du hör ett klickande ljud. ■ Ställ in choke-spaken på läget “B”. NOTERA: Tryck inte in gasen innan du har dragit ut startgreppet och repet. Om så sker måste de två första stegen upprepas. ■ Dra i startsnöret tills motorn startar.

Se bild 5. ■ Stick in armen i selremmen och häng upp den över axeln, upprepa samma sak för andra axeln. Justera remmen till ett bekvämt läge. Se avsnittet "Justera sele och midjeremmar" tidigare i denna bruksanvisning. ■ Ta av produkten från ryggen för att starta den. För att starta produkten, se avsnittet "Starta och stoppa" tidigare i denna bruksanvisning. ■ Sätt igång blåsaren på nytt. Produkten ska användas på operatörens högra sida. ■ För att undvika spridning av skräp, blås längs ytterkanterna av en skräphög. Blås aldrig i mitten av en skräphög. ■ Använd enbart maskinen under lämpliga tider – inte tidigt på morgonen eller sent på kvällen när det kan störa omgivningen. Respektera de tider som anges i lokala bestämmelser. ■ För att sänka ljudnivån, begränsa antalet utrustningskomponenter som används samtidigt. ■ Driv produkten med lägsta möjliga gashastighet för arbetet. ■ Kontrollera din utrustning före drift, speciellt ljuddämpare, luftintag och luftfilter. ■ Använd kratta eller kvast för att lossa skräpet innan du använder produkten. Om det är dammigt ska du fukta ytorna innan arbetet. ■ Spara vatten genom att använda eldrivna blåsmaskiner i stället för slangar för ett antal gräsmatte- och trädgårdstillämpningar, inklusive områden som avlopp, siktar, gårdsplaner, galler, verandor och trädgårdar. ■ Var uppmärksam på barn, husdjur, öppna fönster eller nytvättade bilar, och var försiktig när du blåser bort skräp.85 Svenska (Översättning från originalinstruktioner) ■ Använd blåsarmunstyckets förlängning så att luftströmmen kan verka nära marken. ■ Städa upp efter att du använt blåsmaskiner eller annan utrustning. ■ Avyttra skräp på rätt sätt. PÅMINNELSE Placera inte blåsaren ovanpå eller nära löst skräp. Skräp kan sugas in i luftintaget och eventuellt skada enheten.86 Svenska (Översättning från originalinstruktioner) FELSÖKNING Kontakta din auktoriserade serviceagent om dessa lösningar inte åtgärdar problemet.

PROBLEM MÖJLIG ORSAK LÖSNING

Motorn startar inte. Ingen gnista. Kontroller om en gnista fi nns. Avlägsna tändstiftet. Sätt tillbaka tändstiftslocket och placera tändstiftet på metallcylindern. Dra i startarvajern och kontrollera om det fi nns en gnista vid tändstiftets spets. Om ingen gnista fi nns, upprepa testet med ett nytt tändstift. Ingen bensin Tryck på påfyllningsblåsan till blåsan fylls med bränsle. Om blåsan inte fylls är det primära bränsleförsörjningssystemet blockerat. Kontakta en serviceagent. Om påfyllningsblåsan fylls kan motorn ha översvämmats, fortsätt till nästa punkt. Motorn har fl ödats för mycket.

1. Vrid produkten så att tändstiftshålet är

2. Ställ in choke-spaken på läget “B” och

dra i snörstarten 10-15 gånger. Detta för bort överfl ödigt bränsle från motorn.

3. Ta bort allt bränsle från produkten.

4. Rengör och sätt tillbaka tändstiftet.

5. Torka upp utspillt bränsle och fl ytta dig

minst nio meter bort innan du startar igen.

6. Dra i starthandtaget 3 gånger med

choke-spaken i läget “B”.

7. Om motorn inte startar, ställ choke-

spaken i läget “B” och upprepa den normala startproceduren.

8. Upprepa med ett nytt tändstift, om

motorn inte startar. Startrepet är för trögt. Kontakta en serviceagent. Motorn startar men vill inte accelerera. Motorn behöver ungefär tre minuter för uppvärmning. Låt motorn värmas upp helt och hållet. Om motorn inte accelererar efter tre minuter, kontakta en distributör med service. Motorn startar men kan bara köras vid högt varvtal med halv choke. Förgasaren behöver ställas in. Kontakta en serviceagent. Motorn når inte full hastighet och avger stora mängder rök Smörjning-/bränsleblandningen är felaktig. Använd nytt bränsle och korrekt blandning med tvåtaktsolja. Luftfi ltret är smutsigt. Rengör luftfi ltret. Se Rengör luftfi ltret i Underhållssektionen i denna manual. Gnistfångaren är smutsig. Kontakta en serviceagent. Motorn startar, körs och accelererar men går inte på tomgång. Tomgångsskruven på karburatorn behöver justeras. Kontakta en serviceagent.87 Svenska (Översättning från originalinstruktioner) UNDERHÅLLSSCHEMA Före varje användning Efter 1:a månaden eller 20 timmars drift Var 3:e månad eller 50 timmars drift Var 6:e månad eller 100 timmars drift Varje år eller efter 300 timmars drift Kontrollera motorsmörjmedel ■ Byt motorsmörjmedel ■■ Kontrollera luftfi lter ■ Rengör luftfi ltret. ■ Byta luftfi lter ■ Kontrollera/justera tändstift ■ By tut bränslefi lter ■ Kontrollera/Justera tomgångsvarvtalet

Rengör gnistfångaren

Ersätt med en ny gnistfångare

Rengör bränsletank och filter

Kontrollera bränsleslangen ■ Inspektera bränslefiltret ■ By tut bränslefilter ■ Kontrollera alla slangkopplingar ■ Inspektera bränsletankens ångventil (om sådan finns)

Inspektera kolbehållare (endast modeller med förgasare)

1. Dessa poster bör endast utföras av en auktoriserad serviceverkstad.

ANVISNINGAR: ■ Underhåll ska utföras oftare om produkten används i dammig miljö. ■ När produkten har uppnått de maximala driftsiffror som anges i tabellen skall underhåll fortfarande utföras i enlighet med de tids- eller timintervall som anges i denna bruksanvisning.88 Dansk (Oversættelse fra original brugsanvisning) Ved udformningen af rygsæksblæseren har vi givet topprioritet til sikkerhed, gode resultater og driftssikkerhed.

Förutom eventuella lagstadgade rättigheter som uppstår genom köpet, täcks den här produkten av en garanti som anges nedan.

1. Garantiperioden är 24 månader för konsumenter och börjar gälla från

det datum då produkten köptes. Detta datum måste dokumenteras på en faktura eller annat köpbevis. Produkten är utformad och avsedd för konsumenter och privat bruk. Därmed tillhandahålls ingen garanti vid yrkesmässigt eller kommersiellt bruk.

2. Det nns möjlighet att förlänga garantiperioden för en del av utbudet för

trädgårdsverktyg (AC/DC) under den period som anges ovan genom att använda registreringen på webbplatsen www.ryobitools.eu. De verktyg som är berättigade till en förlängning av garantiperioden visas tydligt i butiker och/eller på förpackningen/och anges i produktdokumentationen. Slutanvändaren behöver registrera hans/hennes nyförvärvade verktyg online inom 30 dagar från köpdatumet. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet nns angivet i registreringsformuläret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvittot för registreringen som skickas ut via e-post och originalfakturan som visar köpdatumet kommer att gälla som bevis för den förlängda garantin.

3. Garantin täcker alla produktdefekter under garantiperioden som beror på

brister i utförande eller material vid köpdatumet. Garantin är begränsad gällande reparation och/eller utbyte och inkluderar inte några skyldigheter inklusive men inte begränsat till oförutsedda skador eller följdskador. Garantin är inte giltig om produkten har missbrukats, använts i strid med bruksanvisningen eller inte anslutits på rätt sätt. Denna garanti täcker inte: – eventuella skador på produkten som uppstått till följd av felaktigt underhåll – produkter som har ändrats eller modifierats – produkter där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort – eventuella skador som uppstått till följd av att bruksanvisningen inte efterföljts – alla icke CE-produkter – eventuella produkter som har försökts repareras av en icke-kvalificerad yrkesman eller utan föregående medgivande från Techtronic Industries. – eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens) – eventuella produkter som använts med olämplig bränsleblandning (bränsle, olja, oljeprocent) – eventuella skador som uppstått till följd av yttre påverkan (kemisk, fysisk, stötar) eller främmande ämnen – normalt slitage av reservdelar – olämplig användning, överbelastning av verktyget – användningen av icke-godkända tillbehör eller delar – Eventuella periodiska justeringar av eller vid underhållsrengöring av förgasare – Komponenter (delar och tillbehör) är föremål för naturligt slitage, inklusive men inte begränsat till tryckknappar, drivremmar, koppling, blad till kanttrimrar eller gräsklippare, sele, gasreglagevajer, kolborstar, strömsladd, spetsar, filtbrickor, kopplingssprint, blåsfläkt, blås- och sugrör, sugpåse och remmar, styrskenor, sågkedjor, slangar, anslutningsdonrördel, spraymunstycken, hjul, spraystavar, innerrullar, ytterspolar, skärtråd, tändstift, luftfilter, gasfilter, sönderdelningsblad osv.

4. Vid service måste produkten skickas eller uppvisas för en RYOBI-

auktoriserad servicestation som står angiven för varje land i följande adresslista över servicestationer. I vissa länder tar din lokala RYOBI- återförsäljare på sig ansvaret att skicka produkten till RYOBI- serviceorganisationen. När en produkt skickas till en RYOBI-servicestation, ska produkten paketeras säkert utan något farligt innehåll såsom bensin, markeras med avsändarens adress samt en kort beskrivning av felet.

5. En reparation/ett utbyte under denna garanti är kostnadsfri. Det utgör inte

en förlängning eller förnyelse av garantiperioden. Utbyta delar eller verktyg blir vår egendom. I vissa länder måste leveranskostnader eller porto betalas av avsändaren. Dina lagstadgade rättigheter som härrör från köpet av verktyget förblir opåverkade

6. Denna garanti är giltig i Europeiska gemenskapen: Schweiz, Island, Norge,

Liechtenstein, Turkiet och Ryssland. Utanför dessa länder, kontakta din auktoriserade RYOBI-återförsäljare för att avgöra om en annan garanti gäller. AUKTORISERAT SERVICECENTER Du hittar närmaste auktoriserade servicecenter genom att gå till http:// uk.ryobitools.eu/header/service-and-support/service-agents.
