| Producttype | Draadloze slagmoersleutel |
| Merk | Bosch |
| Model | GDR 18 V-LI Professional |
| Nominale spanning | 18 V |
| Onbelast toerental | 0 – 2.800 omw/min |
| Aantal slagen | 0 – 3.200 slagen/min |
| Max. koppel hard schroeven (volgens ISO 5393) | 160 Nm |
| Schroefdiameter voor montage | M6 – M14 |
| Gereedschapshouder | ¼" zeskant (binnenzeskant) |
| Gewicht (volgens EPTA 01:2014) | 1,5 – 1,9 kg (afhankelijk van accu) |
| Accutype | Lithium-ion (aanbevolen GBA 18V...) |
| Aanbevolen lader | AL18..., GAL 3680 |
| Verlichting | Ingebouwde Power Light-lamp |
| Draairichting | Omkeerbaar (schakelaar) |
| Elektronische beveiliging | Elektronische Cel Bescherming (ECP) tegen diepontlading |
| Riemclip | Ja (verwijderbaar) |
| Onderhoud | Regelmatige reiniging van ventilatieopeningen; vervanging van koolborstels om de 2-3 maanden |
| Veiligheid | Geïsoleerde handgreep; automatische uitschakeling bij overbelasting; aanbevolen gehoorbescherming (geluidsniveau 96 dB(A)) |
| Reserveonderdelen | Verkrijgbaar bij Bosch (koolborstels, gereedschapshouder, enz.) |
| Repareerbaarheid | Bosch After-Sales Service; reparatie door gekwalificeerde professional |
Veelgestelde vragen - GDR 18 VLI Professional BOSCH
Gebruikersvragen over GDR 18 VLI Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schroevendraaier in PDF-formaat gratis! Vind uw handleiding GDR 18 VLI Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GDR 18 VLI Professional van het merk BOSCH.
GEBRUIKSAANWIJZING GDR 18 VLI Professional BOSCH
Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voor
schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gelebruik.
Het in de waarschuwingen gebruike begrip „elektrisch gereedschap" heegt betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.
Elektrische veilgheid
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed-schap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Bosch Power Tools 1609 92A 2CV|8.9.16)
50|Nederlands
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschekte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligheid van Personen
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemende uitrusting. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbeschering, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
Voorkom per ongeluk inschaken. Controller het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorzieinig aansluit, kan dit tot oncevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wannerstofafzugings-ofstofopvangvoorzieningen kunnen worden gemonteerd,dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.Het gebruik van een stofafzuging beperkt het gevaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoortestemde elektrische gereedschap.Met het passende elektrische gereedschap
werkt u beter en veiliger binnen het aangegeven capaciteteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed-schap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee vertrouwd zich en deze aanwijzingen net hebben gelezen. Elektrische gereedschappen zich gaavarlijk wanner deze door onervaren personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beenvloed. Laat.dequeue beschadigde onderden voor het gebruik repareren. Veel ongevalten hebben hunoorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zijn gemakkelijker te geleiden. - Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijningen. Let waar bij op de arbeitsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.
Gebruik en onderhoud van accugereedschappen
Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanner het met andere accu's worden gebruikt.
- Gebruik alleen de waaroor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kuren voroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen lei den.
Nederlandsl51
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.
Veiligheidsvoorschriften voor slagmoeraanzetters
Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij deschroef verborgen stroomleidingen kan raken. Contact van de schroef met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten toe een elektrische schok leiden.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doeon.
Houd het elektrische gereedschap goed vast. Bij het vast-of losdraaien van schroeven kunnen gedurende korte tijd groe reactiemomenten optreden.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Open de accuniet. Er bestaat gevaar voor kortsluiting.
Beschem de accu gegenitte, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kuren de lucht-logen irriteren.
- Gebruik de accu alleen in combinatie met uw Bosch elektrische gereedschap. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.
Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadig worden. Het kan tot een interne kortsluiting leiden en de accu doeon branden, roken, exploderen of oververhitten.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Vouw de uitvouwbare pagina met de afbeelding van het ge-reedschap open en laat deze pagina opengevouwen verwijl u de gebruiksaanwijzing leest.
Gebruik volgens bestemming
Het elektrische gereedschap is bestem voor het indraaien en losdraaien van schroeven en voor het vastdraaien en losdraaien van moeren met de aangegeven afmetingen.
Hetlicht van dit elektrische gereedschap is bestem on het directe werkbereik van het elektrische gereedschap te verlichten en is Niet geschikt voor ruimteverlichting in het huishonden.
Afebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
1 Gereedschapopname
2 Vergrendelingshuls
3 Draagriem
4 Riemclip
5 Accu
6 Accu-ontgrendelingsknop*
7 Draairichtingschakelaar
8 Aan/uit-schakelaar
9 Lamp „Power Light"
10 Handgreep (geisoleerd greepvlak)
11 Bit met kogelsluiting
12 Universeseelbithouder
13 Bit
14 Inzetgereedschap (bijv. dopsoleutel)*
15 Koolborstels
16 Afdekapje
- Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoreprogramma.
Technische gegevens
| Accuslagmoeraanzetter GDR 14,4 V-LI GDR 18 V-LI | ||
| Productnummer | 3601 JA1 4.. 3 601 JA1 3.. | |
| Nominale spanning | V= 14,4 18 | |
| Onbelast toerental | min-1 | 0 -2800 0 -2800 |
| Aantal slagen | min-1 | 0 -3200 0 -3200 |
| Max. draaimoment harde schroef-verbinding volgens ISO 5393 | Nm 150* 160* | |
| Machineschroef-Ø | mm M6-M14 M6-M14 | |
| *ahfankelijk van gebruikte accu** beperkt vermogen bij temperaturen <0 °C | ||
Bosch Power Tools 1609 92A 2CV|8.9.16)
52|Nederlands
| Accuslagmoeraanzetter GDR 14,4 V-LI GDR 18 V-LI | |||
| Gereedschapopname | binnenzenskantleutel %" | binnenzenskantleutel %" | |
| Gewicht volgens EPTA-Procedure01:2014 | kg 1,4 - 1,7* 1,5 - 1,9* | ||
| Toegestane omgevingstemperatuur | |||
| - bij het laden | °C | 0...+45 | 0...+45 |
| - bij het g"ebbijopiskag | °C | -20...+50 | -20...+50 |
| Aanbevolen accu's GBA 14,4V.. GBA 18V.. | |||
| Aanbevolen laadapparaten | AL18.. | AL18.. | |
| GAL 3680 | GAL 3680 | ||
| *afhankelijk van gebruikte accu | |||
| **beperkt vermogen bij temperaturen <0 °C | |||
| Accuslagmoeraanzetter GDS 14,4 V-LI GDS 18 V-LI | |||
| Productnummer | 3601 JA1 T.. 3601 JA1 S.. | ||
| Nominate spanning | V= 14,4 18 | ||
| Onbelast toerental | \( min^{-1} \) | 0 - 2800 | 0 - 2800 |
| Aantal slagen | \( min^{-1} \) | 0 - 3200 | 0 - 3200 |
| Max. draaimoment harde schroef-verbinding volgens ISO 5393 | Nm 170* 180* | ||
| Machineschroef-Ø | mm | M6 - M16 | M6 - M16 |
| Gereedschapopname | ■ ½"■ ½" | ||
| Gewicht volgens EPTA-Procedure01:2014 | kg | 1,4 - 1,7* | 1,5 - 1,9* |
| Toegestane omgevingstemperatuur | |||
| - bij het laden | °C | 0...+45 | 0...+45 |
| - bij het gèmbij opislag | °C | -20...+50 | -20...+50 |
| Aanbevolen accu's | GBA 14,4V.. GBA 18V.. | ||
| Aanbevolen laadapparaten | AL18.. | AL18.. | |
| GAL 3680 | GAL 3680 | ||
*ahankelijk van gebruekte accu
beperkt vermogen bij temperaturen < 0^
| Accuslagmoeraanzerter GDX 14,4 V-LI GDX 18 V-LI | |||
| Productnummer | 3601 JB8 0.. 3601 JB8 1.. | ||
| Nominate spanning | V= | 14,4 | 18 |
| Onbelast toerental | min-1 | 0 -2800 | 0 -2800 |
| Aantal slagen | min-1 | 0 -3200 | 0 -3200 |
| Max. draaimoment harde schroef-verbinding volgens ISO 5393 | |||
| - binnenzenskantleutel ¼" | Nm | 150* | 160* |
| - ½" | Nm | 170 | 180 |
| Machineschroef-Ø | mm | M6 - M16 | M6 - M16 |
| Gereedschapopname | binnenzenskantleutel ¼" /■ ½" | binnenzenskantleutel ¼" /■ ½" | |
| Gewicht volgens EPTA-Procedure01:2014 | kg 1,5 - 1,7* 1,5 - 2,0* | ||
| *ahankelijk van gebruekte accu | |||
| **beperkt vermogen bij temperaturen <0 °C | |||
Nederlandsls|53
Accuslagmoeraanzetter GDX 14,4 V-LIGDX 18 V-LI
| Toegestane omgevingstemperatuur | |||
| - bij het laden | °C | 0...+45 | 0...+45 |
| - bij het g°eMbijopslag | °C | -20...+50 | -20...+50 |
| Aanbevolen accu's GBA 14,4V.. GBA 18V.. | |||
| Aanbevolen laadapparaten | AL18.. | AL18.. | |
| GAL 3680 | GAL 3680 | ||
*aflhankelijk van gebruekte accu
beperkt vermogen bij temperaturen < 0^
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld volgens EN 60745-2-2. Het A-gewogen geluids niveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 96 dB(A); geluidsvermogeniveau 107 dB(A). Onzekerheid K = 3 dB.
Draag een gehoorbescherming.
Totale trillingswaarden a, (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:
Vastdraien van schroeven en moeren van de maximaal toe-gestane maat: a_n = 12m / s^2 K = 1,5m / s^2
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een Voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgeredschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.
Voor een naukeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organise van het arbeidsproces.
Conformiteitsverklaring
We verklaren op once verantwoordelijkheid dat het onder "Technische gegevens" beschreiben product aan alle desbe-treffende bepalingen van de richtlijnen 2009/125/EC (verordening 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EC inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt EN 60745-1, EN 60745-2-2, EN 50581.
Technisch dossier (2006/42/EC) bij: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY
Henk Becker
- Gebruik alleen de oplaadapparaten die op de toebehorenpagina vermeld staan. Alleen deze oplaadapparaten zich afgestemd op de bij het elektrische gereedschap gebruekte lithiumionaccu.
Opmerking: De accu worden gedeelelijk opgeladen geleverd. Om de volledige capacititeit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.
De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu Niet.
De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)" beschermd gegen te sterk ontladen. Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt nicht meer.
Druk na het automatisch uitschakelen van het elektrische gereedschap Niet meer op de aan/uit-schakelaar.
De accu kan anders beschadigd worden.
Neem de voorschriften ten aanzien van de afvalverwijdering inucht.

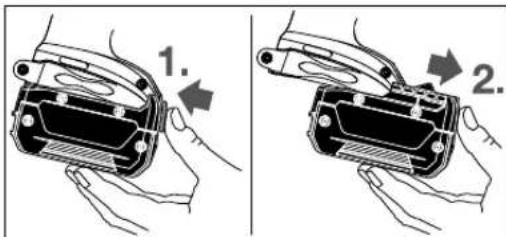

Accu verwijderen
De accu 5 beschicht over twee vergrendelingsstanden die moeten voorkomen dat de accu bij het onbedoeld indrukken van de accuontgrendelingsknop 6uit de machine valt. Zolang de accu in het elektrische gereedschap is geplaatst, worden deze door een veer op de juiste plaats gehonden.
54 | Netherlands
Als u de accu 5 wilt verwijderen, drukt u op de ontgrendelingsknop 6 en trekt u de accu waar vorenuit het elektrische geereedschap. Forceer� bij Niet.
Inzetgereedschap wisselen (zie afbeelding A-C)
Neem aktijd de accuuit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals hetuitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedieren van de aan/uitschakelaar bestaat verwondingsgevaar.
Reinig regelmatig de ventilatieoppeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Inzetgereedschap inzetten
Trek de vergrendelingshuls 2aar voren,duw het inzetgereedschap tot aan de aanslag in de gereedschapopname 1 enlaat de vergrendelingshuls 2weer los om het inzetgereedschap te vergrendelen.
Gebruik alleen bits met kogelsluiting 11 (DIN 3126-E6.3). Andere bits 13 kunt u met behulp van een universeelbithouder met kogelsluiting 12 inzetten.
Inzetgereedschap verwijderen
Trek de vergrendelingshuls 2aar voren en verwijder het in- zetgereedschap.
GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI:
Let er bij het aanbrengen van inzetgereedschap op dat het stevig op de gereedschapopname zit. Als het inzetgereedschap Niet stevig met de gereedschapopname verbonden is, kan hetijdens het schroeven losraken.
Duw het inzetgereedschap 14 op het vierkant van de gereed-schapopname 1.
Systeemafhankelijk zit het inzetgereedschap 14 met enige spel ing op de gereedschapopname 1; dit hebft geen invloed op de functie of de veilighheid.
Gebruik
Werking
De gereedschapopname 1 met het inzetgereedschap worden door een elektromotor via een transmissie en slagmeanismme aangedreten.
De bewerking bestaat UIT tweefasen: schroeven en vastdraaien (slagmechanisme in actie).
Het slagmechanisme wordt actief zodia de schroefverbinding vast komt te zitten en de motor daardoor wordt belast. Het slagmechanisme zet daarmee de kracht van de motor om in gelijkmatige draaislagen. Bij het losdraaien van bouten of moeren verloopt dit proces omgekeerd.
Ingebruikneming
Accuplaatsen
Zet de draairichtingomschakelaar 7 in de middelste stand om het elektrische gereedschap gegen onbedoeld inschakelen te beschemen.
Duw de opgeladen accu 5 van voren in de voet van het elektrische gereedschap tot de accu zeker vergrendeld is.
Draairichting instellen (zie afbeelding D)
Met de draairichtingomschakelaar 7 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uitschakelaar 8 is ingedrukt, is ditECHTER NIET Mogelijk.
Rechtsdraien: Als u schroeven wilt indraien of moeren wilt vastdraien, duwt u de draairichtingomschakelaar 7aar links tot deze nicht meer verder kan.
Linksdraien: Als u schroeven of moeren wilt uit- of losdraaien, drukt u de draairichtingschakelaar 7aar rechts tot aan de aanslag door.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschaken drukt u op de aan/uit-schakelaar 8 en houdt u deze ingedrukt.
De lamp 9 brandt als de aan/uit-schakelaar 8licht of volledig is ingedrukt. Met de lamp kan de plaats waar wordt gewerkt bij ongunstige lichtomstandigheden worden verlicht.
Als u het elektrische gereedschap wilt uitschakelenaat u de aan/uit-schakelaar 8 los.
Om energie te besparen, schakelt u het elektrische gereed-schap alleen in wanner u het gebruikt.
Toerental instellen
U kunt het toerental van het ingeschakelde elektrische geereedschap traploos regelen naarmate u de aan/uit-schakelaar 8 indrukt.
Lichte druk op de aan/uit-schakelaar 8 heeft een lager toeren-tal tot gevolg. Met toenemende druk worden het toerental ho-ger.
Tips voor de werkzaamheden
Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef. Draaiende inzetgereedschappen können uitgliden.
Het draaimoment is afhankelijk van de slagduur. Het maxi- maal bereekte draaimoment resulteert uit de som van alle door slagen veroorzaakte afzonderlijke draaimomenten. Het maxi- male draaimoment wordt na een slagduur van 6-10 secon- den bereikt. Na dezeijd worden het aandraaimoment nog slechts minimaal verhoogd.
De slagduur要去 elk benodigdaandraaimoment worden bepaald. Het feitelijk bereekte aandraaimoment要去 altijd met een draaimomentesleutel worden gecontroleerd.
Nederlandsl55
Schroefverbindingen met harde, verende of zachtete bevestiging
Als bij wijze van proof de in een reeks van slagen bereekte draaimomenten worden gemeten en waar een diagram worden overgebracht, worden de curve van een draaimomentver-loop verkragen. De hoogte van de curve duidt het maximaal te bereiken draaimoment aan. De steilheid geeft aan in welke hijd dit worden bereikt.
Het draaimomentverloop hangt van de volgende factoren af:
- Sterkte van de schroeven en moeren
- Soort ondergrond (ring, schotelveer, dichting)
- Sterkte van het te schroeven materiaal
Smeeromstandigthen van de schroeferbinding
Daaruitresulteren de volgende toepassingsgevallen:
- Harde bevestiging is geveen bij schroefverbindingen van metaal op metaal bij gebruik van onderlegringen. Na een relatief korte slagtijd is het maximale draaimoment bereikt (steil verloop van de karakteristiek). Een onnodig langle slagtijd schaatd de machine slechts.
Verende bevestiging is gegeven bij schroefverbindingen van metaal op metaal,chyter bij gebruik van veerringen, schotelveren, steunbouten, bouten of moeren met conische bevestiging en bij gebruik van verlengingen.
Zachte bevestiging is geveen bij schroefverbindingen van bijvoorbeeld metaal op hout of bij gelebruik van lood- of fiberringen als ondergrond.
Bij verende of zachte bevestiging is het maximale aandraaimoment geringer dan bij harde bevestiging. Bovendien is eenduidelijk langere slagtijd nodig.
Richtwaarden voor maximale schroefaandraaimomenten
Gegevens in Nm, berekend uit de spanningsdoorsnede; benutting van de strekgrens 90% (bij wrijvingsgetal _tot = 0,12 ). Ter controle要去 het aanhaalmoment altid met een momentsleutel worden gecontroleerd.
| Sterkteklassen volgens DIN 267 | Standaardschroeven en -boutez Zeer vaste schroeven | en boute | |||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Tips
Voor het indraaien van groe, lange schroeven in harde materi al den dient u met de kerndiameter van de schroefdraad ongeveer 2 / 3 van de schroeflengte voor te boren.
Opmerking: Let erop dat er geenkleine metaaldelen in het elektrische gereedschap binnendringen.
Riemclip
Met de riemclip 4 kunt u het elektrische gereedschap vastma-ken, bijvoorbeeld aan een riem. Uheeft dan beiden handen vrij en het gereedschap is algid binnen handbereik.
Aanwijzingen voor de optimale omgang met de accu
Bewaar de accu alleen bij een temperatuur tussen -20^ en 50^ . Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.
Reinig de ventilatieopengen van de accu af en toe met een zacht, schone en droge doek.
Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden verrangen.
Neem de voorschriften ten aanzien van de afvalverwijdering inucht.
Onderhoud en service
Onderhoud en reiniging
Neem aktijd de accuuit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedieren van de aan/uitschakelaar bestaat verwondingsgevaar.
Houd het elektrische gereedschap en de ventilatieopenningen.altijd schoon om goed en veilig te werken.
Koolborstels verrangen (zie afbeelding E)
Controleer de lenghte van de koolborstels elke 2-3 maanden en verrang beiden koolborstels indien nodig.
Vervang nooit slechts een koolborstel!
Opmerking: Gebruik alleen via Bosch verkreten koolborstels die voor uw product bestemd着眼.
- Verwijder de kapjes 16 met een geschikte schroevendraier.
Vervang de onder veerdruk staande koolborstels 15 en schroef de kapjes wee vast.
56|Dansk
Klantenservice en gebruksadviezen
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Explosietekingen en informatie over verrangingsonderden vindt u ook op:
www.bosch-pt.com
Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-gen over onsne producten en toebehoren.
Vermeld bij vragen en bestellingen van verrangingsonderden altiijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het elektrische gereedschap.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Belgie
Tel.: (02) 588 0589
Fax: (02) 5880595
E-mail: outillage.gereedschap@be.bosch.com
Vervoer
Op de meegeleverde lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd.
Bij de verzending door derden (bijv. luchtvervoer of expedi-tiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de Voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd.
Verzend accu's alleen als de behuizing onbeschadigd is.
Plak blootliggende contacten af en verpak de accu zodanig dat deze Niet in de verpakking beweegt.
Neem ook eventuele overige nationale voorschriften in acht.
Afvalverwijdering
Elektrische gereedschappen, accu's, toebehoren en verpakkingen要去 op een voor het milieu verantwoorde wijze worden hergebruikt.
Gooielektrische gereedschappen, accu's en batterijen nicht bij hetuisvuil.
Alleen voor landen van de EU:
Volgens de Europese richtig in 2012/19/EU moeten Niet更是 bruikbare elektrische gereedschappen en volgens de Europese richtig in 2006/66/EC要去en defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoordde wijze worden hergebruikt.
Accu's en batterijen:
Li-ion:
Lees de aanwijzingen in het gedeelte "Vervoer", pagina 56 en neem.Deze in acht.
Wijzigingen voorbehonden.
Dansk
Purtati aparat de protectie auditivai!
Valorite totale ale vibratiilor a (suma vectoriala a trei directii) si incertitudinea K au fost determinate conform EN 60745: La strangerea de suruburi si piulite, valorile maxim admise sunt: an = 12m / s^2 K = 1,5m / s^2
