| Ürün tipi | Akülü darbeli vidalama makinesi |
| Marka | Bosch |
| Model | GDR 18 V-LI Professional |
| Nominal gerilim | 18 V |
| Boşta devir sayısı | 0 – 2.800 dev/dak |
| Darbe sayısı | 0 – 3.200 darbe/dak |
| Maks. tork sert vida (ISO 5393'e göre) | 160 Nm |
| Montaj vida çapı | M6 – M14 |
| Uç tutucu | ¼" altıgen yuva |
| Ağırlık (EPTA 01:2014'e göre) | 1,5 – 1,9 kg (aküye göre) |
| Akü tipi | Lityum iyon (önerilen GBA 18V...) |
| Önerilen şarj cihazı | AL18..., GAL 3680 |
| Aydınlatma | Entegre Power Light lamba |
| Dönüş yönü | Ters çevrilebilir (anahtar) |
| Elektronik koruma | Hücre Elektronik Koruması (ECP) derin deşarja karşı |
| Kemer klipsi | Evet (çıkarılabilir) |
| Bakım | Havalandırma deliklerinin düzenli temizliği; her 2-3 ayda bir fırça değişimi |
| Güvenlik | Yalıtımlı tutamak; aşırı yükte otomatik durma; kulak koruyucu önerilir (ses seviyesi 96 dB(A)) |
| Yedek parçalar | Bosch'ta mevcuttur (kömür fırçalar, uç tutucu vb.) |
| Onarılabilirlik | Bosch Satış Sonrası Servisi; kalifiye profesyonel tarafından onarım |
Sık sorulan sorular - GDR 18 VLI Professional BOSCH
Kullanıcıların soruları hakkında GDR 18 VLI Professional BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Vidalama PDF formatında ücretsiz! Kılavuzunuzu bulun GDR 18 VLI Professional - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. GDR 18 VLI Professional markasının BOSCH.
KULLANIM KILAVUZU GDR 18 VLI Professional BOSCH
Butun uyarilari ve talimat hukumlerini okuyun. Aci klanan uyarilara ve talimat hukumlerine uyulmadigi takdirde elektrik carpmalarina, yanginarala ve/veya agir yaralanmalara neden olunabilir.
Bütin uyarilari ve talimat hukümlerini ileride kullanmak üzere saklayin.
Uyari ve talimat hukumlerinde kullanan "Elektrikli El Aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletlerle aküle calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.
Calistiginiz yeri temiz tutun veiyi aydinlatn. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar ortaya cikabilir.
Yakininda patlayici maddeler, yanici sivi, gaz veya tozlarin bulundugu yerderde elektrikli el aleti ile calismayin. Elektrikli el aletleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar icakarirlar.
Elektrikli el aleti ile calisirken cocuklari ve baskalarini uzakta tutun. Dikkatiniz dagilacak olursa aletin kontrlunj kaybedebilirsiniz.
Elektrik Güvenligi
Elektrikli aletinin baglanti fisizi priz uymaldir. Fisi hicbir zaman degistirmeyin. Koruyucu topraklanmis elektrikli aleteri ile birlikte adaptorfor kullanmayin. Degistirilmemis fis ve uygun pris elektrik carpma tehlikesini azaltir.
Borular, kalorifer petekleri, isticlar ve buzdolaplari gibi topraklanmis yüeylerle bedensel temasa gelmekten kacınin. Bedeniniz topraklandigianda buyuk bir elektrik carpma tehlikesi ortaya ÇiKar.
Aleti yagmur alteunda veya nemli ortamlarda birakma-yin. Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini artirir.
Elektrikli el aletini kablosundan tutar takimayin, kabloyu kullanarak asmayin veya kablodan cekerek fisi cikarmayin. Kabloyu isidan, yagdan, keskin kenarl ci-simlerden veya aletin hareketli parcalarindan uzak tutun. Hasari veya dolasmi s kablo elektrik carpma tehlikesi-ni artirir.
Bir elektrikli el aleti ile acik havada calisirken, mutlaka acik havada kullanilmaya uygun uzatma kablosu kulla nin. Acik havada kullanilmaya uygun uzatma kablosunn kullanilmasi elektrik carpma tehlikesini azaltir.
Elektrikli el aletinin neml oriartlarda calistirilmasi sartsa, mutlaka ariza akimi koruma salteri kullanin. Ari- za akimi koruma salterinin kullanimi elektrik carpma tehlikesini azaltir.
Kisilerin Güvenligi
Dikkatli olun, ne yaptiginza dikkat edin, elektrkli el aleti ile isinizi makul bir tempo ve yontemle yurittun. Yorgunsaniz, aldiginz haplarin, ilaclarin vya akolun etkisinde iseniz elektrkli el aletini kullanmayin. Aleti kullanirken bir anki dikkatsizlik onemli yaralanmalara nen den olabilir.
Daima kisesel koruyucu donanim ve bir koruyucu gozkukannin. Elektrikli e aletinin turve kullanimina uygun olarak; toz maskesi, kaymayan is ayakkabilari, koruyucu kask veya koruyucu kulaklik gibi koruyucu donanim kullani mi yaralanma tehlikesini azaltir.
Aleti yanliskla calistirmaktan kacin. Akim ikmal sebekesine ve/veya aküye baglamadan, elinize alip tasmadan once elektrikli el aletinin kapali oldugundan emin olun. Elektrikli el aletini parmagin szalter uzerinde dururken tasirsaniz ve alecikken fişi prise sukarsanz kalazara neden olabilirsiniz.
Elektrikli e aletini calistirmadan once ayar aleterini veya anahtarlari aletten cikarin. Aletin donen parcalari icinde bulunabilecek bir yardimci alet yaralanmalara ne den olabilir.
Calisirken bedeniniz anormal durumda olmasin. Calisirken durusunuz guvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrl edebilirsiniz.
Uygun is elbiseleri giyn. Genis giysiler giymeyin ve ta-ki takmayin. Saclarinizi, giysileriniz ve eldivenlerinizi aletin hareketli parcalarindan uzak tutun. Bol giysiler, uzun saclar veya takilar aletin hareketli parcalari tarafindan tutulabilir.
Toz emme donanimi veya toztutma tertibati kullanirken, bunlarin bagli oldugundan ve dokr gukulanildigindan emin olun. Toz emme donanimin kullanimi tozdan kaynalanabilecek tehlikeleri azaltur.
Elektrikli et alelerinin ozenle kullanimi ve bakimi
Aleti asiri olcede zorlamayin. Yaptiginiz ie uygun elektrikli alelteri kullanin. Uygun performansli elektrkli el aleti ile, belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
Salteri bozuk olan elektrikli el aletini kullanmayin. Aci-lip kapanamayan bir elektrikli el aleti tehlikelidir ve onaril-maldir.
Alette bir ayarlama islemine baslamadan ve/veya aküyüçikarmadan once, herhangi bir aksesuari degistirken veya aleti elinizden burakirken fişi priszen cekin. Bu onlem, elektriki el aletinin yanliskla calismasini onler.
Kullanim di duran elektrikli el aletlerini cocosklarin ulasamayacagi bir yerde saklayin. Aleti kullanmay bilmeyen vya bu kullanim kilavuzunu okumayan kisilerin aletle calismasina izin vermeyin.Denyimsiz kisiler tarafindan kullanildiginda elektrikli el aletleri tehlikelidir.
Elektrikli el aletinizin bakimino zeleny yapin. Elektrikli el aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigi, hareketli parcalarin kusursuz olarak islev gorp ungmediklerini ve sikisip sikismadiklarini, parcalarin hasarl olup olmadigi
90|Türkce
kontrol edin. Aleti kullanmayasciousaril parcalari onartin. Bircok is kazasi elektrikli el aletlerinin kotubakimindan kaynaklanir.
Kesici uclari daimakkeskin ve temiz tutun. Ozenle bakim yapilmis keskin kenarli kesme uclarin malzeme icinde sikma tehlikesi daha azdir ve daha rahat kullanim olanagi saglarlar.
Elektrikli aleti, aksesuari, uclarve benzerlerini, bu ozel tip aleit icin ongorulen talimata gore kullanin. Bu si rada calisma kosullarini ve yaptiguniz isi dikkate alin. Elektrikli aleterinin Kendileri icin ongorulen alanin disinda kullanilmasi tehlikeli durumlara neden olabilir.
Akuli alelerin ozenli bakimi ve kullanimi
Akuyu sadece ureticin n taviye etti sarj cihazi ile sarj edin. Bir akunun sarjina uygun olarak uretilmis sarj cihazi baska bir akunun sarji icin kullanilrsa yangin tehlikesi ortaya ckar.
Sadece ilgili elektrikli el aleti incin ongorulen akuleri kulanin. Baska akulerin kullanimi yaralanmalarve yanginlar na denen olabilir.
Kullanilmayan akuyi buro ataclari, madeni bozuk para- lar, anahtarlar, civiler, vidalar veya metal nesnelerden uzak tutun. Bunlar kopruleme yaparak kontaklara ne den olabilir. Aku kontaklariarasindaki bir kisa devre yan- malara veya yanginlar neden olabilir.
Yanlis kullanim durumunda aküden sivi disari szabilir. Bu sivi ile temasa gelmeyin. Yanliskla temasa gelirniz su ile iyice yikayin. Eger sivi gozlerinize gelecek olursa hemen bir hekime basvurun. Disari sizan aku sivi si cilt tahristerine ve yanmalarana neden olabilir.
Servis
Elektrikli aletinizi sadece yetkili personele ve orijinal yedek parca kullanma kosulu ile onartin. Bu sayede aletin guvenligini surekli hale getirirsiniz.
Darbeli tork anahtarları icin guvenlik talimatı
Vidanin görunmeyen elektrik kablolarina vya aletin kendi sebeke baglanti kablosuna rastlama olasligi bulunan isleri yaparken elektrikli el aletini izolasyonlu tutamagindan tutun. Vidanin gerilim ileten kablorla temasi elektrikli el aletinin metal parcalarini da elektrik akimina maruz birakabilir ve elektrik carpmasina neden olabilir.
is parcasini emniyete alin. Bir germe tertibati veya men-gene ile sabitlenen is parcasi elle tutmaya oranla daha guvenli tutulur.
Elektrikli aletini sikica tutun. Vidalar takilip sukulrken kisa sureli yuksek reaksiyon momentleri ortaya cikabilar.
Elinizden birakmadan once elektrikli el aletinin tam olarak durmasini bekleyin. Alete takilan uç seksibilir ve elektrikli el aletinin kontrolunu kaybedebilirsiniz.
Akuyu acmayin. Kisa devre tehlikesi vardir.
Akuyu asir olcude isinmaya karsi; ornegin surekli guneisinnina karsi ve ayrica, atese, suya ve neme karsi koruyun. Patlama tehlikesi vardir.
Hasar gorduklerinde veya usulü neuygun kullanimakdirinda aküler buhar cikarabilir. Calistiginz yeri halvalandirin ve sikayet olursa hekime basvurun. Akülerden cikan buharlar nefes yollarin tahrı edebilir.
Akuyu sadee elektrikli el aletiniz ile birlikte kullanin. Ancak bu yolla aku tehlikeli zorlanmalara karsi korunur.
Civi veya tornavida gibi sivri, kesin nesneler veya distan kuvvet uygulamalaraki dehasara neden olabilir. Akicinde bir kisa devre olusabilir ve aku yanabilir, duman cikarabilir, patlayabilir veya asiri olcude isinabilir.
Urün ve ilev tanimi
Bütin uyarilari ve talimat hukumlerini okuyun. Açıklanan uyarilara ve talimat hukumlerine uyulmadigi takdirde elektrik carpmalarina, yanginlara ve/veya agr yaralanmalara neden olunabilir.
Lüften altin resminin güründügu sayfayi acin ve bu kullanim klavuzunu okudugunuz surece bu sayfayi açık tutun.
Usulüne uygun kullamm
Bu elektriki el aleti; belirtlen olculerdeki vidalarin takilip dokulmesi, somunlarin sikilip gevstetilmesi icin gelistirilmistir. Bu aletin isigi calisma alanini dogrudan aydinlatmak icin tasarlanmis olup, konutlardaki mekan aydinlatmasina uygun degildir.
Sekli gosterilen elemanlar
Sekli gosterilen elemanlari numaralari grafik sayfasindaki elektrkli el aleti resmindeki numaralarla ayinir.
1 Uc kovani
2 Kilitleme kovani
3 Tasima halkasi
4 Kemere takma klipsi
5 Akü
6 Akü boşa alma dügmesi*
7 Donne yonü degistirme salteri
8 Acma/kapama salteri
9 "Power Light" lambasi
10 Tutamak (izolasyonlu tutamak yüzeyi)
11 Bilye kavramali vidalama bitsi
12 Cok amaci vidalama ucu adaptor
13 Vidalama ucu
14 Uc (ornegin lokma anahtari)
15Komurfirçalar
16 Koruyucu baslik
*Sekli gosterilen veya tanimlanan aksesuar standart teslimat kap-saminda degildir. Aksesuarin tumunu aksesuar programimzda bu-labilirsiniz.
Türkce|91
Teknik veriler
| Aküllü darbeli tork anahtarı GDR 14,4 V-LI GDR 18 V-LI | ||
| Ürün kodu | 3601 JA1 4.. 3601 JA1 3.. | |
| Anma gerilimi | V= 14,4 18 | |
| Boshtaki devir sayişi | dev/dak 0-2800 0-2800 | |
| Darbe sayişi | dev/dak 0-3200 0-3200 | |
| ISO 5393'e güre sert vidalamada(Maximum tork) | Nm 150* 160* | |
| Makine vidalamasi-Ø | mm M6-M14 M6-M14 | |
| Uç kovani | ¼" ilç altügen ¼" ilç altügen | |
| Ağırkı EPTA-Procedure 01:2014'egore | kg | 1,4-1,7* 1,5-1,9* |
| Izin verilen ortamaticakı | °C | 0...+45 0...+45 |
| - Şarjda | °C | -20...+50 -20...+50 |
| - İşletmede" ve depolamada | °C | GBA 14,4V... GBA 18V... |
| Tavsiye edilen aküler | ||
| Tavsiye edilen-SAŞar cihazlari | AL18.. AL18.. | |
| GAL 3680 GAL 3680 | ||
*Kullanilan aküye baglı
**<0°C sicakliklarda sinrli perfomans
| Akılı耐用beli tork anahtarı | GDS 14,4 V-LI | GDS 18 V-LI | |
| Ürün kodu | 3601 JA1 T.. 3601 JA1 S.. | ||
| Anma gerilimi | V= 14,4 18 | ||
| Bostaki devir sayisi | dev/dak 0 -2800 0 -2 8 0 0 | ||
| Darbe sayisi | dev/dak 0 -3200 0 -3 2 0 0 | ||
| ISO 5393'egre sert vidalamada maksimum tork | Nm 170* | 180* | |
| Makine vidalamasi-Ø | mm M6-M16 M6-M16 | ||
| Uç kovani | ½" ½" | ||
| Ağırkıng EPTA-Procedure 01:2014'egre | kg | 1,4 - 1,7* | 1,5 - 1,9* |
| İzin verilen ortam sicalskıng | |||
| - Şarjda | °C | 0...+45 | 0...+45 |
| - İsletmede ve depolamada | °C | -20...+50 | -20...+50 |
| Tavsiye edilen aküler | GBA 14,4V.. | GBA 18V.. | |
| Tavsiye edilen Şarj cihzlari | AL18.. | AL18.. | |
| GAL 3680 | GAL 3680 | ||
*Kullanilan aküye®,
** < 0^ sicakliklarda siniri performers
| Aküllı darbeli tork anahtarı | GDX 14,4 V-LI | GDX 18 V-LI | |
| Ürün kodu | 3601 JB8 0.. 3601 JB8 1.. | ||
| Anma gerilimi | V= | 14,4 | 18 |
| Bostaki devirayoı | dev/dak | 0-2800 | 0-2800 |
| Darbeayoı | dev/dak | 0-3200 | 0-3200 |
| *Kullananan aküye®,** <0°C sçak;lklarda sinirli performans | |||
92|Türkce
| Aküllı darbeli tork anahtarı GDX 14,4 V-LI GDX 18 V-LI | |||
| ISO 5393'e güre sert vidalamada maxsimum tork | |||
| -¼"¼altıgen | Nm | 150* | 160* |
| -½" | Nm | 170 | 180 |
| Makine vidalamasi-0 | mm | M6-M16 | M6-M16 |
| Uç kovani | ¼"¼altigen | ¼"¼altigen | |
| /¼½" | /¼½" | ||
| Ağırkı EPTA-Procedure 01:2014'egore kg 1,5-1,7* 1,5-2,0* | |||
| İzin verilen ortamaticakı | |||
| -Şarıdağ | °C | 0...+45 | 0...+45 |
| -İşlet deductpolamada | °C | -20...+50 | -20...+50 |
| Tavsiye edilen aküler | GBA 14,4V.. | GBA 18V.. | |
| Tavsiye edilen-SAşir cihazlari | AL18.. | AL18.. | |
| GAL 3680 | GAL 3680 | ||
| *Kullanıan aküyekı | |||
| **<0°CATIClklarda sinirli performans | |||
Gurultu emisyon degerleri EN 60745-2-2 uyarinca belirlenmektedir.
Aletin A olarak degerlendirilen gurultu seviyesi tipik olarak soyledir: Ses basinci seviyesi 96 dB(A): gurultu emisyonu seviyesi 107 dB(A). Tolerans K=3 dB.
Koruyucukulaklikkullanin!
Toplam titresim degeleri a_n (iç yönün vektör toplami) ve tolerans K, EN 60745 uyarıncı:
Müsaade edilen en buyüz vida ve somunlarin siklmasında: a_h = 12m / s, K = 1,5m / s^2 .
Bu talimatta belirtilen titresim seviyesi EN 60745'e gore normlandirilmis bir olcme yontemi ile tespit edilmi sterve hav alletlerin karilalstirmasinda kullanlabilir. Bu deger geci olarak titresim seviyesinin tahmin edilmesine uygundur. Belirtilen titresim seviyesi elektrkli el aletinin temel kullanim alanlarini temsild er.Ancak elektrkli el aleti baska kullanim alanlarinda, farkli aksesuara, farklu uclarla kullanlirken veya yetersiz bakimla kullanlirken, titresim seviyesi belirtilen degerden farkli olabilir. Bu da toplam calisma suresi incindeki titresim yukun onemli olcude aritabilir.
Titresim yukunu tam olarak tahmin edebilmek icin aletin kappaI oldugu veya calistigi halde kullanilmadigi surerler de dikkate alnmalidir. Bu, toplam calisma suresi icindeki titresim yukuno nemli olcude azaltabilir.
Titresimin kullanciya bindirdigi yuk icin onceden ek guvenlik onlemleri alin. Ornegin: Elektrikli el aletinin ve uclarin bakimi, ellerin sicak tutulmasi, is asamalarinin organize edilmesi.
Uygunluk beyani
Tek sorumlu olarak "Teknik veriler" bolumnde tanimlanan urunun, degisiklikleri de dahil olmak uzere 2009/125/EC (Yonerge 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EC yonergelerinGPCERI butn hukumlirini karsladigi ve asagidaki standartlarla uyumu oldugunu benan eriz:EN 60745-1, EN 60745-2-2, EN 50581.
Teknik belgelerin bulundugu merkez (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY
Sadece aksesuar sayfasinda belirtilen sarj cihazarini kullanin. Sadece bu sarj cihazlari elektrikli el aletinizde kullanlan Li-lon akulere uygundur.
Not: Akū kismi sarjīl ārak teslim edilir. Akūden tam performansi elde edebilmek için ilk kullanimdan once akūyū sarj ci-hazinda tam olarak sarj edin.
Li- ion akuler kullanim omsurleri kisalmadan istendişi zaman sarj edilebilir. Sarj isleminin kesilmesi aküye zarar vermez.
Li-lon aküler Electronic Cell Protection (ECP) sistemi ile derin sarja karsi korumaldir. Akü desarj oldugunda elektrikli el aleti koruyucu kesme sistemi ile kapatilir: Elektrikli el aleti artik hareket etmez.
Elektrikli aletiniz otomatik olarak kapandiğnda artik acma/kapama salterine basmayin. Aksi takdirde akü hasar gorebilir. Tasfiye konusundaki talimat hukumlerine uyun.
Türkce|93

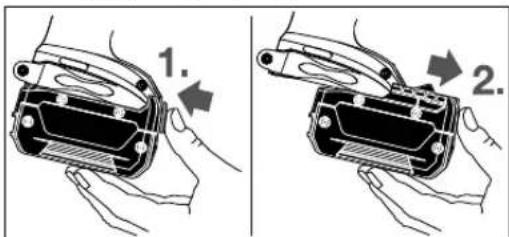

Akünçikarlması
Akūnū 5 iki kilitlenme kademesi vardir ve bunlar akū bóşa al- ma Düɡmesine 6 yanlɪsɪkla basɪdɪganda akūnū aletten cɪkarak dɪsmesini onler. Akū elektrɪklī el aleti içinde bulundugu sùrece bir yay yardɪmyla bu pozisyonda tutulur.
Akuyu 5 cikarmak icin bosa alma dugmesine 6 basin ve akuyu on tarafa dokru cekerek elektrikli el aletinden cikarin. Bunu yaparken zor kullanmayin.
Uc degistirme (Bakinizi: Sekil A-C)
Elektrikli el aletinde bir calisma yapmadan once (orneginbakim,uc degistirme vb.),aleti tasirken ve saklarken her defasinda akuyu altan cikarin. Aletin acma/ka-pama salterine yanlisikla basildiginda yaralanmalar ortaya cikabilir.
Elektrikli el aletinizin havalandirma deliklerini duzeni olarak temizleyin. Motor fani tozu aletin govdesine ceker ve metal tozunun asiri birikimi elektrik carpma tehlikesi ya-ratir.
GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Ucun takilmasi
Kilitleme kovanini 2 one cekin, elektrikli el aletini sonuna kadar u c kovanina 1 itin ve kilitleme kovanini 2 birakin. Bu sekilde u c kilitlenir.
Sadece bilye kavramali vidalama bitsleri 11 kullanin (DIN 3126-E6.3). Diger vidalama bitsleri 13 bilyeli cok amacli bits adaptorlori 12 ile kullanabilirsiniz.
Ucun cikarilmasi
Kilitleme kovanimi 2 one cekin ve ucu cikarin.
GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI:
Ucun uc kovanina guvenli bicimde oturmasina dikkat edin. Ucuc kovanina guvenli bicimde baglanmazsa, vidalama islemi esnasinda gevseyebilir ve uc kovanindan cikabilir.
Ucu 14 uç kovanin 1 dörtgen oluguna sürün.
Sistem geregiuc 14uc kovanina 1kucuk bir boslukla oturur; bunon fonksiyona ve guvenlige bir etkisi yoktur.
Isletim
Calisma sekli
Uc kovani 1 ucla birlikte bir elektro motor tarafindan sanziman ve darbe mekanizmasi uzerinden tahrk edilir.
Bu islem iki aşamadaGPCeklesir:
Vidalama ve sikma (darbe mekanizmasi devrede).
Vida baglantisi sikismaya basladiktan ve motora yik bindikten sonra darbe mekanizmasi devreye girir. Bu sekilde darbe mekanizmasi motorun kuvvetini duzenli doner/darbe hareketine donustur. Vida veya somunlarin geşetilmesinde bu islem tersine isler.
Calistirma
Akūnūn yerleşṭirilmesi
Elektrikli el aletini yanilshkla calismaya karsi korumak icin donne yonü degistirme salterini 7 orta konuma getirin.
Sar edilmis akuyu 5 on tarafan elektrik el aletinin ayagina gvenli bicimde kilitleme yapincaya kadar itin.
Dönme yönünun ayarlanmasi (Bakiniz: Sekil D)
Dönme yönüdehyegistirme salteri 7 ile elektrikli el aletinin don-me yönunüdehyegistirebilrsiniz. Ancak acma/kapama salteri 8 basil iken bu mumkun degildir.
Saga donus: Vidalari takmak ve somunlar sikmak icin donne yonu degistirme salterini 7 sonuna kadar sola bastirn.
Sola donus: Vidalari gevsetmek veya cikarmak icin donme yonu degistirme salaterini 7 sonuna kadar saga bastirin.
Açma/kapama
Aleti calistirmak icin acma/kapama salterine 8 basin ve salte-ri basili tutun.
Lamba 9 acma/kapama salteri 8 hafiffe veya tam olarak basili kien yanar ve elverisiz aydinlatma kosullarinda calisma yerinin aydinlatimasini saglar.
Elektrikli el aletini kapamak icin acma/kapama salterini 8 bi- rakin.
Enerjiden tasarruf etmek icin elektikli el aletini sadece kulla-nacaginiz zaman acin.
Devir sayisin ayarlanmasi
Açma/kapama salterine 8 basma durumunuza Göre elektrikli el aleti acikken devir sayisini kademeler halinde ayarlayabilir-siniz.
AÇma/kapama salteri 8 üzerine hafif bir bastirma kuvveti uygulaninca alet dusuk devir sayisi ile calisiR. Bastirma kuvveti yükseltildikce devir sayisi da yükselir.
Calisirken dikkat edilecek hususlar
Elektrikli el aletini sadece kapali durumda somun ve vidalarin uzerine yerleşirin. Donmekte olan uçlar kayabilir.
Tork, darbe suresine baglir. Ulasililen maksimum tork, darbeler sonucunca elde edilen tek tek torklarin toplamina esittir. Maksimum torka 6-10 saniyik darbe suresinde erisilir. Bu sureden sonra sikma torku cok kucuk olculere yukse-lir.
Darbe suresi, heriste gerekli olan sikma torkuna gore belirlemidir. Gercek olarak erisilen sikma torku her defasinda birtork anahtari ile kontrl edilmelidir.
Sert, esnek ve yumusak oturmali vidalamalar
Bir darbe serisinde erisilen torklar olçulerek bir grafige aktari-lrsa tork egrisi elde edilir. Egrinin yuksekligi erisilebilen maksimum torku, doklik ise bunun ne kadar surede saglandigin gosterir.
94|Türkce
Torkegrisi su faktorelere baglidir:
Vidalarin/Somunlarin saglamigi
-Tabanin turu (disk, Yayl tabla, conta)
Vidalanan malzemenin saglamligi
Vida baglanti yerinedeki yaylanma kosullari
Bunlara uygun olarak su uygulama alanlari ortaya cikar:
-
Sert oturma beslme pulu kullanilar metalin metalli vidalanmasidir. Nispeten kisa bir darbe suresinden sonra maksimum torka ulasitr (dik karakteristik egr). Gereksiz olcude uzun darbe suresi makineye zarar verir.
-
Yayl oturma rondelalar, yayli tablar, dik pimler veya konik oturmali vida ve somunlar ve uzatmalar kullanilarak metalin metalle vidalanmasindir.
Yumusak oturma orneigin metalin ahaba vidalanmasiya kursun veya fiber diskler kulanilarak yapilan vidalamalardir.
Yayi veyumusak oturmada maksimum sikma torku sert oturmaya oranla daha dusuktur. Ayrca daha uzun bir darbe suresigereklidir.
Maksimum vidalama-sikma torklari icin referans degerler
Veriler Nm olarak, gerilim ortalamasindan ciklarak hesaplanmistir; %90'lik yol kullanimi (surtunne katsayisi μtopl. = 0,12). Sikma torku daima bir tork anahart ile kontrl edilmidir.
| DIN 267'ye.Since saglamlki Standart vidalar Cok saglam vidalarsiniflari | |||||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 23 | 33 | 39 | |
| M10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | |
| M12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | |
| M14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | |
| M16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | |
Öneriler
Buyuk ve uzun vidalari sert malzemeye vidalamadan once di sin cekirdek capi ile vida uzunlugunun 2 / 3 oraninda bir kilavuz delik acmalisiniz.
Not: Kucik metal paraciklarinin elektrkli el aletinin icine kacmamasina dikkat edin.
Kemere takma klipsi
Kemere takma klipsi 4 yacdimi ile elektrikli el aletini kemere takabilirsiniz. Bu sekilde her iki elinizde serbest olur ve elektrikli el aletini istediginiz an kullanabilirsiniz.
Akünun optimum verimle kullanilmasona iliskin aciklamar
Akuyu nemden ve sudan koruyun.
Akuyu -20...50 derecearasinda bir sicaklikta saklayin. Ore negin akuyu yaz aylarinda otomobil icinde birakmayin.
Akūnūhavalandirma araliklarini duzenli olarak yumusak, temiz ve kuru bir firca ile temizleyin.
Sarj isleminden sonra cok kisa sure calisilabiliyorsa aku omru n'u tamamlamis ve degistirlimesi gerekiyor demektir.
Tasfiye konusundaki talimat hukumlerine uyun.
Bakim ve servis
Bakim ve temizlik
Elektrikli el aletinde bir calisma yapmadan once (orneginbakim,uc degistirme vb.),aleti tasirken ve saklarken her defasinda akuyu alttan cikarin. Aletin acma/ka-pama salterine yanlisikla basildiginda yaralanmalar ortaya cikabilir.
- iyive guvenl calisabilmekicin elektrikli aletini ve havalandirma deliklerini daima temiz tutun.
Kömr fürçalarin degistirilmesi (Bakimiz: Sekil E)
Köür fircalarin uzunlugunu yaklasik 2-3 ayda bir kontrl edin ve gerekiyorsa her iki körür fircayi da degistirin.
Hicbir zaman körür fırçalardan sadece biririndeğistirmeyin!
Not: Sadece urununuz icin gelistirilmis olan Bosch komur fir-calari kullanin.
-Kapaklari 16uygunbir tornavidailegevsetin.
Yay baskisi altindaki komur fircalari 15 degistirin ve kapaklar tekrar vidalayin.
Müsteri hizmeti ve uygulama dinşmanlığı
Müsteri hizmeti urünunuzün onarim, bakim ve yedek parçalara iliskin sorularinizi yanitlandirr. Demonte görünusler ve yedek parçalara iliskin ayrintil biligiyi asagidaki Web sayfasindaba bulabilirsiniz:
www.bosch-pt.com
Bosch uygulama danismanligi ekibi urunlerimize ve iligi akse
suara iliisk sorularinizda size memnuniyete yardimci olur.
Butun basvuru ve yedek parca siparislerinizde mutlaka aletin
zin tip etiketindeki 10 haneli urun kodunu belirtiniz.
Sadece Türkiye inci n gecerlidir: Bosch genel olarak yedek parcalari 7 yil hazir tutar.
Türkçel95
Türkce
Istasyon Cad. No: 52/B Devlet Tiyatrosu Karisi
Elazig
Tel.:04242183559
Körfez Elektrik
Sanayi Carseisi 770 Sok. No: 71
Erzincan
Tel.:04462230959
Ege Elektrik
Inonü Bulvaro No: 135 Mugla Makasarasi Fethiye
Fethiye
Tel.: 02526145701
Deger Is Bobinaj
Ismetpaşa Mah. Elk Belediye Bakan Cad. 5/C Şahinbey
Gaziantep
Tel.: 0342 2316432
Czum Bobinaj
Ismetpasa Mah. Eski Şahinbey Belediyesi alti Cad. No: 3/C
Gaziantep
Tel.: 0342 2319500
Onarim Bobinaj
Raifpaşa Cad. No: 67 Iskenderun
Hatay
Tel.: 0326 6137546
Gunsah Otomotiv
Beylikdüz Sanayi Sit. No: 210 Beylikdüz
Istanbul
Tel.: 02128720066
Aygem
10021 Sok. No: 11 AOSB Cigli
Izmir
Tel.: 0232 3768074
Sezmen Bobinaj
Ege Is Merkezi 1201/4 Sok. No: 4/B Yenisehir
Izmir
Tel.: 02324571465
Ankarali Elektrik
Eski Sanayi Bolgesi 3. Cad. No:43
Kayseri
Tel.: 0352 3364216
Asal Bobinaj
Eski Sanayi Siti Sitei Barbaros Cad. No: 24
Samsun
Tel.: 0362 2289090
Ustundag Elektrikli Aletler
Nusretiye Mah. Boyacilar Araligi No: 9
Tekirdag
Tel.: 02826512884
Nakliye
Alet icindeki lityum iyon (Li-ion) akuler tehlikel madde ta壮大 yonetmeligi hukumlinerine tabidir. Akuler baska bir yukumuluk olmaksin kullanici tarafindan caddeler uzerinde ta壮大 bilir. Üncü kişiler eliye yollana durumunda (ornegin hava yolu ile veya nakiye sirketleri ile) pakketeme ve etiketlemeye iliskin özel hukumlere uyulmaldir. Bu neneden geiender pakketirnken bir tehlikel madde uzmanindan yardim alimaldir.
Aküleri sadece ve ançak güvdelerinde haber yoksa*gängerin.
Açık kontaklari kapatin ve aküyü ambalaj icinde hareket etmeyecek bicimde paketleyin.
Lüften olasi ek ulusal yönnetmelik hukumlerine de uyun.
Tasfiye
Elektrikli el aleteri, aküler, aksesuar ve ambalaj malzemesiçvre dostu yeniden kazanim merkezine gonderilmek zorundadir.
Elektrikl el alelerini ve akuleri/bataryalarivsel coplerinicine atmayin!
Sadece AB üyesi ülkefer icin:
2012/19/EUyonetmeligi uyarinca kullanim omrunu tamamlamis elektrikli el aletleri ve 2006/66/ECyonetmeligi uyarinca arizal veya kullanim omrunu tamamlamis akuler/ bataryalar ayri ayri toplanmak ve cevre dostu tasfiye icin bir geridonusum merkezine yollanmak zorundadir.
96 | Polski
Aküler/Bataryalar:
Li-Ion:
Lüftenölum "Nakliye", saya icindeki uyarilaru uyun 95.
Degisklik haklarimiz sakldir.
Polski
. 50C u -20oC u yu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu Jydu
Sis jai Sg oji SgS u
jluas s jls jls loj cdo gj山g 1Jasuwo g o g w j s l as cwl j jyloai osw .g w jgsa y g
