GEBRUIKSAANWIJZING STG404 GREENWORKS

1.1 Doel. 46
1.2 Overzicht 46

2 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap. 46
3 Installatie. 46

3.1 Het gereedschap uitpakken 46
3.2 Bevestig de bescherming 46
3.3 Montage van de schacht 47
3.4 Bevestig de ondersteunende grep 47
3.5 Het occupapk installeren 47
3.6 Het occupack verwijdenen 47

4 Bediening. 47

4.1 Start het gereedschap 47
4.2 Stop het gereedschap 47
4.3 Gebruikstips.. 47
4.4 Snijtips. 47

4.5 Pas de lenghte van de snijdraad aan 47
4.6 Draad afsnjd-mes. 48
4.7 Pas de snijddiameter aan.. 48
4.8 De schouderriem gebruiken 48

5 Onderhoud. 48

5.1 Algemene informatie 48
5.2 Reinig het gereedschap. 48
5.3 Verwijder de resterende draad 48
5.4 De snijdraad plaatsen 48
5.5 Verwijder de trimmerkop. 49
5.6 Monteer de trimmerkop. 49

6 Vervoer en opslag. 49

6.1 De machine bewegen 49
6.2 Het gereedschap opbergen 49

7 Probleemoplossing. 49

8 Technische gegevens. 50
9 Garantie. 51
10 EG conformiteitsverklaring. 51

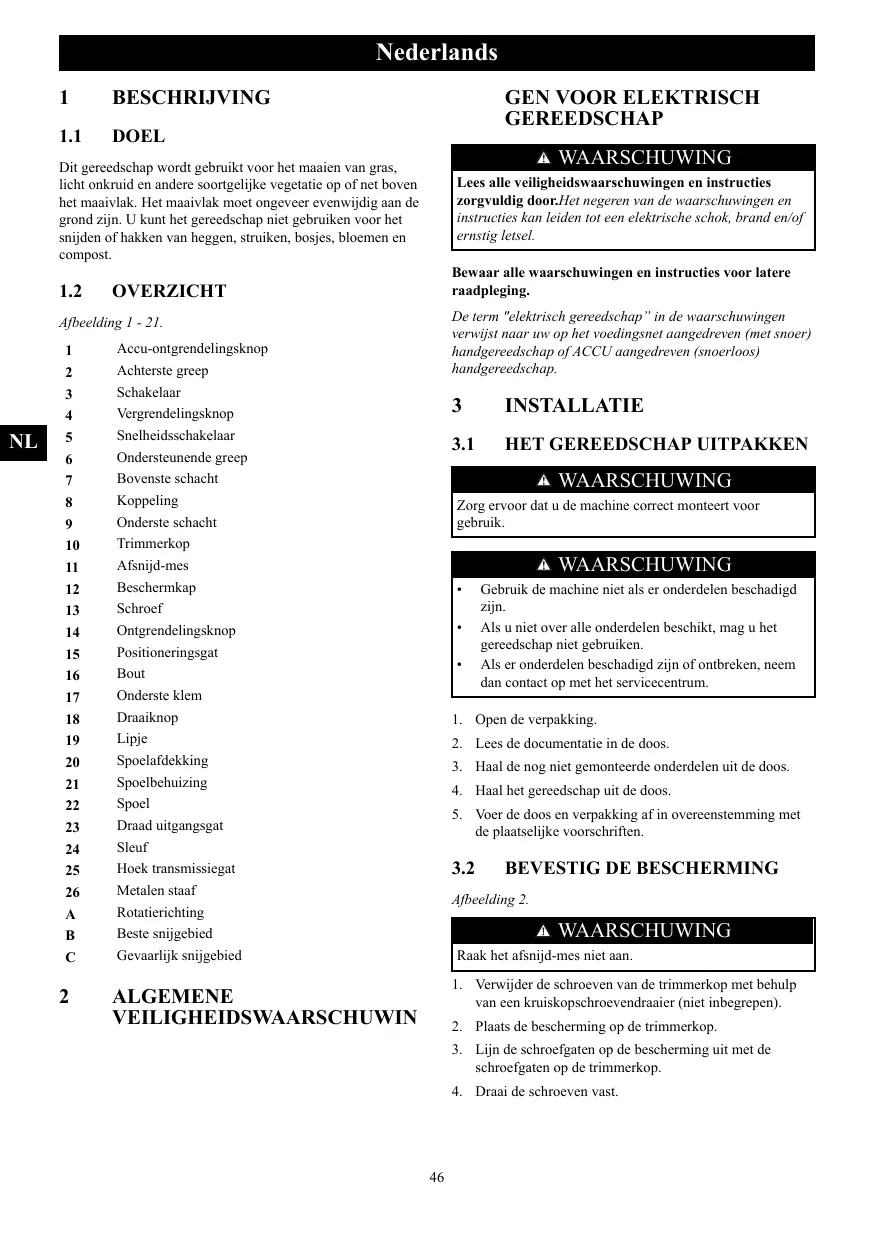

1 BESCHRIJVING

1.1 DOEL

Dit gereedschap worden gebruikt voor het maaien van gras, Licht onkruid en andere soortgelijke vegetatie op of net boven het maaivlak. Het maaivlak moet onceveer evenwijdig aan de grond zich. U kunt het gereedschap Niet gebruiken voor het snijden of hakken van heggen, struiken, bosjes, bloemen en compost.

1.2 OVERZICH

Afbemodeling 1-21.

1 Accu-ontgrendelingsknop

2 Achterste greed

3 Schakelaar

4 Vergrendelingsknop

5 Snelheidsschakelaar

6 Ondersteunende greep

7 Bovenste schacht

8 Koppeling

9 Onderste schacht

10 Trimmerkop

11 Afsnijd-mes

12 Beschemkap

13 Schroef

14 Ontgrendelingsknop

15 Positioneringsgat

16 Bout

17 Onderste klem

18 Draaiknop

19 Lipje

20 Spoelafdekking

21 Spoelbehuzing

22 Spoel

23 Draad uitgangsgat

24 Sleuf

25 Hoek transmissiegat

26 Metalen staaf

A Rotatierichting

B Beste snijgebied

C Gevaarlijk snijgebied

Lees alle veilgheidswaarschuwingen en instructies zorgvuldig door.Het negeren van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere raadpleging.

De term "elektrisch gereedschap" in de waarschuwingen verwijdnest uw op het voedingsnet aangedreven (met snoer) handgereedschap of ACCU aangedreven (snoerloos) handgereedschap.

3 INSTALLATIE

3.1 HET GEREEDSCHAP UITPAKKEN

WAARSCHUWING

Zorg ervoor dat u de machine correct monteert voor gebruik.

WAARSCHUWING

• Gebruik de machine nicht als er onderden beschadigd zich.
• Als u nicht over alle onderdelen beschikt, mag u het gereedschap nicht gelebruiken.

• Als er onderden beschadigd zijn of ontbreken, neem dan contact op met het servicecentrum.

• Open de verpakking.

• Lees de documentationie in de doos.
• Haal de nog Niet gemonteerde onderdelen uit de doos.
• Haal het gereedschapuit de doos.
• Voer de doos en verpakking af in overeenstemming met deplaatselijke voorschriften.

3.2 BEVESTIG DE BESCHERMING

Afbeelding 2.

WAARSCHUWING

1. Verwijder de schroeven van de trimmerkop met behulp van een kruskopschroevendraaier (niet inbegrepen).
2. Plaats de bescherming op de trimmerkop.
3. Lijn de schroefgaten op de bescherming uit met de schroefgaten op de trimmerkop.
4. Draai de schroeven vast.

Nederlands

3.3 MONTAGE VAN DE SCHACHT

Afbeelding 3.

1. Draai de schroef op de koppeling los.
2. Druk de ontgrendelingsknop op de onderste schacht in.
3. Breng de ontgrendelingsknop op een lijn met het positioneringsgat en schuif de twee schachten.
4. Draai de onderste schacht totdat de knop in het positioneringsgat klikt.
5. Draai de schroef vast met de zeskantsleutel.

3.4 BEVESTIG DE ONDERSTEUNENDE GREEP

Afbeelding 4.

1. Verwijder de draaiknop van de greep.
2. Bevestig de ondersteunende grep op de schacht.
3. Stel de ondersteunende greed in op een comfortabele positie.
4. Draai de ondersteunende greedp vast met de draaiknop.

3.5 HET ACCUPACK INSTALLEREN

Afbeelding 5.

WAARSCHUWING

• Als het.Accupak of de lader is beschadigd, dient u het accupak of de lader te verrangen.

• Stop het gereedschap en wacht tot de motor stoot voordat u het accupack installeert of verwijdert.
  Lees, ken en volg de instructies in de handleiding van de accu en de lader op.

• Breng de staafjes op het.Accupak in een lijn met de groeven op het accuvak-compartment.

• Duw het.Accupack in het accuvak-compartment totdat het accupack op+zijn plek vergrendelt.
• Als u een klik hoor, is het accupack geinstalleerd.

3.6 HET ACCUPACK VERWIJDEREN

Afbeelding 5.

1. Houd de ontgrendelingsknop van het accupack ingedrukt.
2. Verwijder het.Accupakuit de machine.

4 BEDIENING

i BELANGRIJK

Voordat u het gereedschap bedient, dient u eerst de veiligheidsinstructies en gebruiksaanwijzingen te lezen en begrijpen.

WAARSCHUWING

Wees voorzichtig tijdens het gebruik van het gereedschap.

4.1 START HET GEREEDSCHAP

Afbeelding 6.

1. Druk op de vergrendelingsknop en druk op de schakelaar.
2. Duw de snelheidsschakelaar op de gewenste snelheid. Duw de snelheidsschakelaar in stand 1 voor lage snelheid of stand 2 voor hoge snelheid.

4.2 STOP HET GEREEDSCHAP

Afbeelding 6.

1. Laat de schakelaar los op het gereedschap te stoppen.

4.3 GEBRUIKSTIPS

Afbeelding 7.

WAARSCHUWING

Houd speling tussen het lichaam en het gereedschap.

WAARSCHUWING

Gebruik het gereedschap Niet zichonder gemonteerde bescherming.

Voer deze tipsuit wonneur u het gereedschap gebruikt

• Houd het gereedschap aangesloten op het correct gedragen harnas.
  Zorg voor een stevige grip met twee handen aan het gereedschap terwijl u het gereedschap gebruikt.
• Snijd hoog gras van bovenaar beneden.

Als zich gras rond de trimmerkop draait:

Verwijder het.Accupack.
- Verwijder het gras.

4.4 SNIJTIPS

Afbeelding 8.

Kantel het gereedschap in de richting van het te snijden bereik. Gebruik het uiteinde van de snijdraad om grasp te maaien.
- Beweeg het gereedschap van rechtsaar links om te voorkomen datwegslingerend vuilaar de bediener worden geslingerd.
- Snijd Niet in gevaarlijke omgevingen.
- Forceer de trimmerkop Niet in ongemaaid gras.
- Draad- en paalaafsluitingen veroorzaken slijtage van de snijdraad en defecten. Stenen en bakstenen muren, stoepranden en hout hun voor een snelle slijtage van de snijdraad zorgen.

4.5 PAS DE LENGTHE VAN DE SNIJDRAAD AAN

Afbeelding 9.

Terwijl u het gereedschap bedient, raakt de snijdraad versleten en korte. U kurz de lengte van de snijdraad aanpassen.

1. Tik de trimmerkop gegen de grond terwijl u het gereedschap bedient.
2. De draad worden automatisch vrijgegeven en het afsnijd-mes snijdt de overtollige lenghte af.

4.6 DRAAD AFSNIJD-MES

Afbeelding 10.

Deze trimmer is voorzien van een draad afsnijd-mes op de beschemkap. Het draad afsnijd-mes snijd de draad voortdurend om te een consistente en efficente snijddiameter te waarborgen. Verleng de draad telkens als u de motor sneller dan normala hoot draaien of als de efficiente van het trimmen afneemt. Hierdoor worden de beste prestaties gegarandeerd en houd de draad lang genoeg om goed te kunnen verlengen.

4.7 PAS DE SNIJDDIAMETER AAN

Afbeelding 10.

i OPMERKING

Het gereedschap is ingesteld op een 35.6cm snijddiameter. U kunt dit aanpassen op een 40.6cm snijddiameter.

Stel de snijddiameter in op 35.6cm voor een langere looptijd en 40.6cm voor een groter snuggebied.

1. Verwijder het.Accupack.
2. Verwijder de schroeven van het afsnijd-mes.
3. Draai het afsnijd-mes 180^
4. Draai de schroeven van het mes vast.

4.8 DE SCHOUDERRIEM GEBRUIKEN

Afbeelding 11.

1. Bevestig de karabijnhaak aan de draagring aan de stok.
2. Doe de schouderriem om.
3. Pas de lenghte van de riem aan zodate de karabijnhaak ongeveeer een handbreedte onder uw rechterheup zit.

5 ONDERHOUD

i BELANGRIJK

Lees en begrijp de veiligheidsvoorschriften en de onderhoudsinstructies voordat u het gereedschap reinigt, repareert of onderhoudswerkzamhedenuitvoert.

i BELANGRIJK

Zorg ervoor dat alle moeren, bouteu en schroeven goed vastzitten. Controller regardmatig of u de handgrepen stevig heeft bevestigd.

i BELANGRIJK

Gebruik alleen reserveonderdelen en accessoires van de oorspronkelijke fabrikant.

5.1 ALGEMENE INFORMATIE

i BELANGRIJK

Alleen uw dealer of erkend servicecentrum kan het onderhoud uitvoeren dat Niet in deze handleding staat vermeld.

Voor de onderhoudswerkzamheden:

Schakel het gereedschapuit.
- Verwijder het.Accupack.
Laat de motor afkoelen.
Berg het gereedschap op in een koele en droge ruimte.
- Gebruik geschikte kleding, beschermende handschoenen en een veiligheidsbril.

5.2 REINIG HET GEREEDSCHAP

• Reinig het gereedschap na gebruik met een vochtige doek gedrenkt in een neutraal reinigingsmiddel.
• Gebruik geen agressieve schoonmaakmiddelen of oplosmiddelen om de plastic onderdelen of handgrepen te reinigen.
• Houd de trimmerkop vrij van gras, bladeren of overtollig vet.
• Houd de ventilatie-openingen schoon en vrij van vuil om oververhitting en schade aan de motor of de accu te voorkomen.
• Spuit geen water op de motor en elektrische componenten.

5.3 VERWIJDER DE RESTERENDE DRAAD

Afbeelding 12-15.

1. Druk de lipjes aan de zijkanten van de trimmerkop tegelijkkertijd in.
2. Verwijder de spelofafdekking en de spelof.
3. Verwijder de resterende draad.
4. Plaats de spoel in de spoelbehuizing.
5. Plaats de spelofafdekking op de trimmerkop.
6. Druk de spelofaddekking totdat deze op zijnplaats klikt.

5.4 DE SNIJDRAAD PLAATSEN

Afbeilding 16-18.

i OPMERKING

Plaats nicht更是 dan 15 voet snijdraad per keer.

1. Lijn de gleuven op de spoelafdekkinguit met de sleuven op de trimmerkop.

Nederlands

1. Steek de snijdraad door het gat. Duw de snijdraad totdat deze het gegenoverliggende gat verlaat.
2. Trek de snijdraad erdoor tot er aan elke kant een gelijke hoeveelheid snijdraad is.
3. Draai de speloaifdekking met de klok mee om de snijdraad in de trimmerkop te draaien. Laat ongeveer 5 inch van de snijdraad boven aan elke Kant van de trimmerkop uitsteken.

5.5 VERWIJDER DE TRIMMERKOP

Afbeelding 19 - 20.

1. Steek de metalen staaf in het gespecifieerde hoektransmissiegat om de trimmerkop te bevestigen.
2. Draai de trimmerkop met de klok mee om het los te makesen. Verwijder de tussenring Niet van de schacht.

5.6 MONTEER DE TRIMMERKOP

Afbeelding 21.

1. Stop de metalen staaf in het gespecificeerde hoektransmissiegat om de trimmerkop te bevestigen.
2. Monteer de trimmerkop.
3. Draai de trimmerkop gegen de klok in om het vast te zetten.
4. Verwijder de metalen staaf.

i BELANGRIJK

U要去 het afsnijmes installeren wanner u de trimmerkop gezruikt.

6 VERVOER EN OPSLAG

6.1 DE MACHINE BEWEGEN

Wanner u de machine verplaatst, moet u het volgende doeen:

Draag handschoenen.
Schakel het gereedschap UIT.
- Verwijder het.Accupack en laad hem op.
Monteer de bladbescherming.

6.2 HET GEREEDSCHAP OPBERGEN

Verwijder het.Accupackuit de machine.
Zorg ervoor dat kinderen nicht in de buurt van de machine kuren komen.
- Houd het gereedschap uit de buurt van corrosieve middelen, zoals tuinchemicalien en strooizout.
- Beveilig het gereedschapijdens het transport om schade of letseI te voorkomen. Reinig en onderzoek het gereedschap op eventuèle beschadigingen.

7 PROBLEEMOPISSING

Probleem	Mogelijk oor-zaak	Oplossing
Het gereed-schap start Niet wan-neer u op de schake-laar drukt.	Er bestaat geen elektrisch contact:tussen het gereed-schap en het accu-pack.	1. Verwijder het accu-pack. 2. Controller de contact-en enplaats het accurapck opnieuw.
	Het accurapck is leeg.	Laad het accurapck op.
	De vergrende-lingsknop en scha-kelaar worden nichtgelijktijdig ge-drukt.	1. Trek de vergrende-lingsknop en houd deze vast. 2. Druk op de schakelaar om de machine te starten.
Probleem	Mogelijkteoor-zaak	Oplossing
Het gereed-schap stopttijdens het snijden.	De bescherming isniet bevestigdaan het gereedschap.	Verwijder het.accapken en monteer de beschem-ing op het gereedschap.
	Er wordt zwaresnijdraad gebruikt.	Alleen gebruiken met eennylon snijdraad met eendiameter van 2.0 mm/2.4mm.
	Het gras draait zich rond de motorschacht of de trimmerkop.	1. Schakel het gereed-schap uit.2. Verwijder het accu-pack.3. Verwijder het gras vande motorschacht en de trimmerkop.
	De motor is over-belast.	1. Ontdoe de trimmerkopvan gras.2. De motor start weeerzodra de belasting isverdwenen.3. Wanner u snijdt, moetu de trimmerkop in en uithet te snijden gras bewe-gen en Niet meer dan 8"in de pas verwijderen.
	Het.accupack ofhet gereedschap iste warm.	1. Koel het.accupack af totdat hij weer normalaelfunctioneert.2. Laat het gereedschapongeveer 10 minuten af-koelen.
	Het.accupack isniet met het ger-eedschap verbon-den.	Plaats het.accupack op-nieuw.
	Het.accupack isleeg.	Laad het.accupack op.

Probleem	Mogelijkke oor-zaak	Oplossing
De draad beweegt zich noart voren.	Draden zich aan zichschemgelast.	Smeer met siliconen-spray.
	Er bevindt zich noetmeer genoegdraad op de spoel.	Installeermeer draad.
	De draden zichversleten of te kort.	Verleng de snijdraad.
	De draden zitten inde war op de spoel.	1. Verwijder de draden van de spoel.2. Draai de draden op.
De draad blijft brek-en.	Het gereedschapwordt nicht correctgebruikt.	1. Snijd met de punt van de draad, vermijd stenen, muren en andere harde voorwerpen.2. Verleng de snijddraadregelmatig om de volledige snijbreds te behouden.
Het graedraaitzichrond dertrimmerkopen de mo-torbehuz-ing.	Snijd hoog grasnet boven degrond.	1. Snijd hoog gras vanbovenaar beneden.2. Verwijder net meer dan 8"in elke doorgangom te voorkomen dat gras zich opdraait.
De draadsnijdt niet goed.	Het afsnijd-mesword bot.	Slijp het afsnijd-mes meteen vrij of verrang het.
Trillingen nemen dui-delijk toe.	De draad is com-pleet versleten aan een kant en wardniet op tijd ver-lengd.	Zorg ervoor dat de draadaan beiden zijden normalais. Verleng de draad.

(De volledige garantie voorwaarden zijn谈起 to vinden op de Greenworks website )

De Greenworks garantie bedraagt 3aar op het product en 2aar op batterijen (consumiment/privategebruik) vanaf de datum van aankoop. Deze garantie.Dekt fabricagefouten. Een defect product dat onder de garantie valt kan worden gerepareerd of verrangen. Een apparaat dat op andere manieren is misbruikt of op andere manieren is gebruikt dan beschren in de gebruiksaanwijizing, kan worden uitgesloten van de garantie. Normale slijtage en aan slijtage onderhevige onderdelen vallen Niet onder de garantie. De oorspronkelijke fabrieksgarantie wordt nicht beinvoed door enige aanvullende garantie die door een dealer of verkoper worden geboden.

Een defect product moet worden gereturneerd hier het verkooppunt om aanspraak te makeen op de garantie, samen met het aankoopbewijs (kassabon).

10 EG CONFORMITEITSVERKLARIN G

Naam en adres van de fabrikant:

Naam: GLOBGRO AB

Globe Group Europe

Adres: Riggaregatan 53 211 13 Malmö, Zwerden

Naam en adres van de person bevoegd voor het samenstellen van het technisch bestand:

Naam: Peter Soderstrom

Adres: Riggaregatan 53 211 13 Malmö, Zwerden

Serienummer: Zie typeplaatje van product

Fabricagejaar: Zie typeplaatje van product

• in overeenstemming is met de relevante bepalingen inzake de machinerichtlijn 2006/42/EG.

• in overeenstemming is met de bepalingen van de volgende EG-richtlijnen:

2014/30/EU
2000/14/EG & 2005/88/EG
2011/65/EU & (EU)2015/863

Wij verwklaren tevens dat de volgende (delen/clausules van) geharmoniseerde normen werden gebruikt:

EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1; EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094; IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC 62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Conformiteitsbeordelingsmethode voor bijlage VI / Richtlijn 2000/14/EG.

Grastrimmer

Gemeten geluidsvermögensniveau: L_WA = 94dB(A)

Gewaarborgd geluidsvermogensni- L_WA.d = 96 dB(A)
veau:

Plaats, datum: Handtekening: Ted Qu, Directeur kwaliteit

Malmö, 10.10.2020

Ted qu

Pycckn

1 OmmcaHne. 53

1.1 IpeHa3NaueHne.. 53
1.2 063op.. 53

2 O6iHne IpeIyIpeJdeHnI IO 6e3oIaChocTH IIpI pa6Ote c 3JIeKtpOnHHcTpymEHTOM.53

3 MoHTaK. 53

3.1 PaiaKOBka MaHHbI 53
3.2 YcTaHOBKa 3aIHTHOrO KoKyxa... .53
3.3 C6opka ⅢraHn.. 54
3.4 YcTaHOBbKa BCIOMOrTeJIbHOI pyuKn. 54
3.5 YcTaHOBKa aKKyMJIaTOpHO bAtapen... 54
3.6 H3BJIeueHHe aKKyMJIaTopa... 54

4 Θκεπλγαταιη. 54

4.1 3aIpyck MaIIHHbI 54
4.2 OctaHOBka MaHHbI. 54
4.3 CoBebI IO 3KcIIyataHH. 54
4.4 CobeTbI IO pe3aHHIO. 54
4.5 OtperyIpyTe IINHy Ieckn. 55

4.6 Otpe3Hoi Hox IJIa IeCKn.. 55
4.7 OtperyIpyTe IHaMeTp pe3aHnI 55
4.8 IcnoIb3yIte IIeueBOI peMeHb... 55

5 Texo6cJyKbAHne. 55

5.1 O6iHa HOpMaIIH 55
5.2 OuHCTka MaIIHHbI 55
5.3 YdaJIInTe oCtAtKN IeCKN 55
5.4 3aKJIaIkaJIeCKn.. 56
5.5 ChTHe TpHMMePHoI ROJIOBKn.. 56
5.6 C6opKa TprHMMepHOI rOJIOBKn.. 56

6 TpaHcIopTHpOBka H xpaHeHnE....56

6.1 IepemeeHne MaHHbI 56
6.2 XpaHeHne MaIIHHbI 56

7 BbIaJIeHne N ycTpaHeHne HeHCnPaBHoCTei. 56

8 TexHHueckne daHHbIe. 57
9 Fapantna. 58
10 Dieklapaunna cootbetCTBnE EC....58

1 OIIINCAHNE

1.1 IPIEJHA3HAUeHHe
