BRUKSANVISNING STG404 GREENWORKS

4.1 Startamaskinen.. 67
4.2 Stanga av maskinen 67
4.3 Tips vid anvandning 67
4.4 Trimningstips 67
4.5 Justera trimtradsens langd.. 67
4.6 Tradskarblad 67

4.7 Justera trimomrads diameter 68
4.8 Anvanda axelremmen 68

5 Underhäll. 68

5.1 Allmanna uppliesningar. 68
5.2 Rengora maskinen 68
5.3 Ta bort eventuella kvarvarande tradar 68
5.4 Installera trimrad.. 68
5.5 Ta av trimmerhuvudet.. 68
5.6 Satta pa trimmerhuvudet.. 68

6 Transport och forvaring. 69

6.1 Flytta maskinen 69
6.2 Forvara maskinen 69

7 Felsökning. 69
8 Tekniska data 70
9 Garanti. 70

10 EG-forsakran om överensstammelse. 70

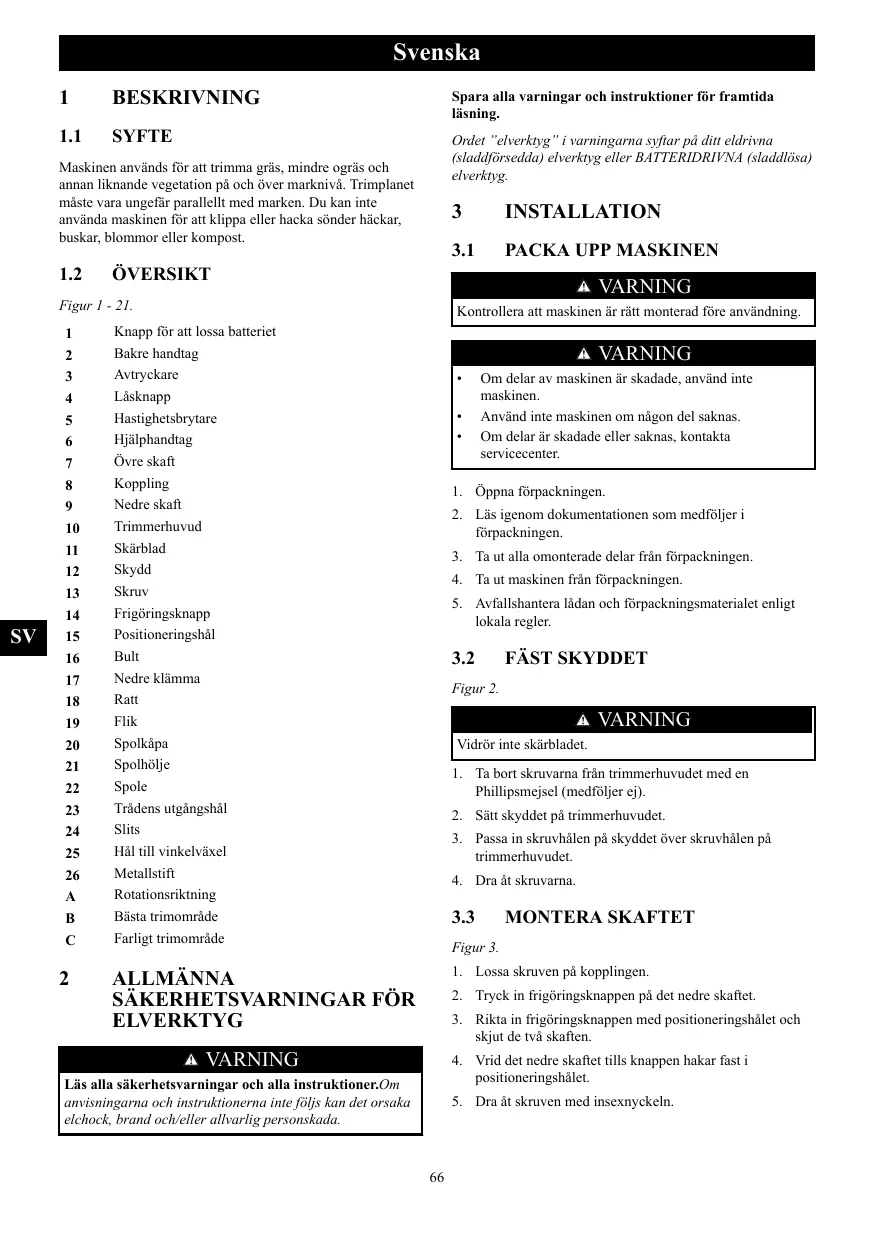

1 BESKRIVNING

1.1 SYFTE

Maskinen används fort trimma gräs, minde ogräs och annan liknande vegetation på och over markniva. Trimplanet maste vara ungefär parallellt med markings. Du kan inte använda maskinen fort klippa eller hacka sönder hækar, buskar, blommor eller kompost.

1.2 OVERSIKT

Figur 1 - 21.

1 Knapp for att lossa batteriet

2 Bakre handtag

3 Avtryckare

4 Lasknapp

5 Hastighetsbrytare

6 Hjalphandtag

7 Ovreskaft

8 Koppling

9 Nedre skaft

10 Trimmerhuvud

11 Skarblad

12 Skydd

13 Skruv

14 Frigöringsknapp

15 Positioneringshal

16 Bult

17 Nedre klämma

18 Ratt

19 Flik

20 Spolkapa

21 Spolhölje

22 Spole

25 Hal till vinkelvaxel

26 Metalstift

A Rotationsriktning

B Basta trimomrade

C Farligt trimomrade

2 ALLMÄNNASÄKERHETSVARNINGAR FÖRELVERKTYG

WARNING

Läs alla sakerhetsvarningar och alla instruktioner.Om anvisingarna och instruktionerna inte följs kan det orsaka elchock, brand och/eller allvarlig personskada.

Spara alla varninger och instruktioner for framtida.
lssing.

Ordet "elverktyg" i varningarna syfjar på ditt eldrivna (sladdforsedda) elverktyg eller BATTERIDRIVNA (sladdlosa) elverktyg.

3 INSTALLATION

3.1 PACKA UPP MASKINEN

WARNING

Kontrollera att maskinen ar ratt monterad fore användning.

WARNING

• Om delar av maskinen ar skadade, använd inte maskinen.
  Anvand inte maskinen om nagon del saknas.

• Om delar ár skadade uller saknas,kontakta servicecenter.

• Oppna forpackningen.

• Läsigenom dokumentationen som medfoljer i forpackningen.
• Ta ut alla omonerade delar fran forpackningen.
• Ta ut maskinen fran forpackningen.
• Avfallshantera ladan och forpackningsmaterialaget enligt lokala regler.

3.2 FAST SKYDDET

Figur 2.

WARNING

Vidrōr inte skärbladet.

1. Ta bort skruvarna fran trimmerhuvudet med en Phillipsmejsel (medfoljer ej).
2. Satt skyddet pa trimmerhuvudet.
3. Passa in skruvhalen på skyddet over skruvhalen på trimmerhuvudet.
4. Dra at skruvarna.

3.3 MONTERA SKAFTET

Figur 3.

1. Lossa skruven på kopplingen.
2. Tryck in frigöringsknappen på det nedre skafet.
3. Rikta in frigöringsknappen med positioneringshålet och skjut de två skaffen.
4. Vrid det nedre skaftet tills knappen hakar fast i positioneringshalet.
5. Dra at skruven med insexnyckeln.

3.4 FAST HJALPHANDTAGET

Figur 4.

1. Ta bort ratten fran handtaget.
2. Fäst hjälphandtaget på skafet.
3. Ställ in handtaget iett bekvamt lage.
4. Dra at hjalphandtaget med ratten.

3.5 MONTERABATTERIPAKETET

Figur 5.

WARNING

• Byt batteripaketet aller laddaren, om de ar skadade.
• Stäng av maskinen och vänta tills motorn stannat innan du monterar eller tar bort batteripaketet.

• Lás, Förstå och följ instruktionerna i batteriets och laddarens handbok.

• Placera ribbona国家标准ipaketet i linje med ursparingarna i batteriutrymmet.

• Tryck in batteripaketet i batteriutrymmet tills batteripaketet lases fast.
• Batteripaketet har installerats nar det hors ett klick.

3.6 TA UT BATTERIPAKETET

Figur 5.

1. Tryck in ochhall in knappen for att frigora batteriet.
2. Ta ut batteripaketet fran maskinen.

4 ANVÄNDNING

i VIKTIGT

Innan du anvander maskinen bör du lasa och Första sakerhetsreglerna och braksanvisningen.

WARNING

Var forsiktig nar du anvander maskinen.

4.1 STARTA MASKINEN

Figur 6.

1. Tryck på lasknappen och tryck in startknappen.
2. Satt hastighetsbrytaren på önskad körhastiget. Satt hastighetsbrytaren i lage 1 forlag hastiget eller lage 2 forhog hastiget.

4.2 STÄNGA AV MASKINEN

Figur 6.

1. Slapp reglaget for att stanna maskinen.

4.3 TIPS VID ANVÄNDNING

Figur 7.

WARNING

Håll avständet mellan maskinen och kroppen.

WARNING

Använd inte maskinen utan att skyddet ár pá plats.

Folj dessa tips när du använder maskinen

Ha maskinen fasti en korrekt patagen barsele.
Häll i maskinen stadigt med báda händerna, nar du använder den.
- Trimma högt grat usppifran och ned.

Om gräs snor sig runt trimmerhuvudet:

• Ta ut batteripaketet.
  Ta bort gräset.

4.4 TRIMNINGSTIPS

Figur 8.

• Luta maskinen mot det omrade som sca trimmas. Användytterstaänden av trimtråden fort alkippa gräs.
• För maskinen frän höger till vänster für att undvika sprut mot användaren.
• Klippinteidetfarligomaomraret.
  Tvinga inte in trimmerhuvudet i oklippt gras.
• Träd- och trastaket sliter på trimtränden och kan fä den att gā av. Sten- och tegelmurar, kantstenar och tär kan snabbt slita ned trimtränden.

När du använder maskinen slits trimtråden och blir kortare.
Du kan justera trimtrådens langd.

1. Stöt trimmerhuvudet i marken medan du kör maskinen.
2. Träden frigörs automatiskt och skärbladet skär av överskottet.

4.6 TRADSKÄRBLAD

Figur 10.

Denna trimmer ar forsedd med ett traskarblad pa skyddet. Tradskarbladet trimmar kontinuierigt traden for att sakerstalla en jamm och effektiv klippdiameter. Mata ut trad sa fort du hor att motorn gár snabbare an normalt eller narr trimmingseffektiviteten avtar. Pa sa satt sakerstaller du optimala resultat och haller traden tillrackligt lang for att mata ut ordentligt.

4.7 JUSTERA TRIMOMRADETS DIAMETER

Figur 10.

i NOTERA

Maskinen ar installd pa en 35.6cm diameter for trimomradet.Du kan justera denna 40.6~cm diameter.

Ställ in trimområdets diameter på 35.6 cm für langre gangtid och 40.6 cm für större trimområde.

1. Ta ut batteripaketet.
2. Ta bort skruvarna frän skärbladet.
3. Vänd skärbladet 180^ .
4. Dra Åt skärbladsskruvarna.

4.8 ANVÄNDA AXELREMME

Figur 11.

1. Fäst haken i stängens bärring.
2. Satt pa axelremmen.
3. Justera remmens langd sa att haken sitter ungefar en handbredd nedanfor din Hogra hocht.

5 UNDERHÄLL

i VIKTIGT

Läs och Första sakerhetsreglerna och bruskanvisningen innan du rengör, reparer erller utför underhällsbartete på maskinen.

i VIKTIGT

Se till att alla muttrar, bultar och skruvar Åtdragna. Kontrollera med jämna mellanrum att handtaget sitter fast.

VIKTIGT

Använd bara de utbytesdelar och tillbehör som tillverkaren rekommenderar.

5.1 ALLMÄNNA UPPLYSNINGAR

i VIKTIGT

Endast din äterförsäljare eller godkänt servicecenter kan utföra det unterhällsarbete som inte tas upp i denna braksanvisning.

Färe unterhällarsarbete:

• Stäng av maskinen.
• Ta ut batteripaketet.
  Lat motorn svalna.
• Förvara maskinen på en sval och torr plats.
• Använd rätt kläder, skyddshandskar och skyddsglasögon.

5.2 RENGORA MASKINEN

• Rengör after användning maskinen med en trasa fuktad med att neutral rengöringsmedel.
• Använd inte aggressiva rengöringsmedel eller进展情况medel for att rengöra plastdelar erher handtag.
• Hall trimmerhuvudet fritt frän gräs, lov och överskott av fett.
  Häll lufthälén rena och fria frän skräp für att undvika overhettning och skada på motorn eller batteriet.
  Spruta inte vatten på motorn eller elektriska komponenter.

5.3 TA BORT EVENTUELLA KVARVARANDE TRÄDAR

Figur 12-15.

1. Tryck samtidigt på flikarna på sidorna av trimmerhuvudet.
2. Ta bort spolkápan och spoien.
3. Ta bort eventuella kvarvarande tradar.
4. Placera spolen i spolhöljet.
5. Montera spolkapan pa trimmerhuvudet.
6. Tryck på spolkapan tills den klickar på plats.

5.4 INSTALLERA TRIMTRÄD

Figur 16-18.

i NOTERA

Satt inte i mer an 5 m trimtrad at gangen.

1. Rikta in slitsarna i spolkapan med slitsarna pa trimmerhuvudet.
2. Stick trimträden genom hålet. Tryck in trimträden tills denkommen ut i hålet på andere sidan.
3. Dra igenom trimträden tills det finns like mycket trimtrād på varje sida.
4. Vrid spolkapan medurs for att linda trimtraden i trimmerhuvudet. Spara ca 12,5cm trimtradutanfor trimmerhuvudet pa varje sida.

5.5 TA AV TRIMMERHUVUDET

Figur 19-20.

1. Satt i metallstiftet i det specificerade vinkelväxelhålet for att fixera trimmerhuvudet.
2. Vrid trimmerhuvudet medurs for att lossa det. Ta inte bort distansen fran axeln.

5.6 SÄTTA PÅ TRIMMERHUVUDET

Figur 21.

1. Satt i metallstiftet i det specificerade vinkelväxelhålet for att fixera trimmerhuvudet.

2. Satt på trimmerhuvudet.

3. Vrid trimmerhuvudet moturs for att dra Åt det.

4. Ta bort metallstiftet.

VIKTIG

Du maste satta på skärbladet for att anvanda trimmerhuvudet.

Nár du flyttar maskinen mäste du:

Anvanda handskar.
Stang av maskinen.
Ta ut batteripaketet och ladda det.
Montera klingskyddet.

6.2 FÖRVARAMASKINEN

• Ta ut batteripaketet fran maskinen.
  Sakerstall att barn inte kan komma nara maskinen.
• Hall maskinen borta frän fratande ämnen sösom tradgårdskemikalier och tosalt.
• Säkra maskinen under transport für att fühndra sak- och persn达标. Rengör och undersök maskinen med avseende på skador.

7 FELSÖKNING

Problem	Möjlig orak	Lösning
Maskinen startar inte när du trycker in startknappen.	Ingen elektrisk kontakt mellan maskinen och bat-teripaketet.	1. Ta ut batteripaketet.2. Kontrollera kontakten och satt i batteripaketetigen.
	Batteripaketet ār urladdat.	Ladda batteripaketet.
	Låskappen och startknappen man-övreras inte samti-digit.	1. Dra ut låskappen ochhall den kvar.2. Tryck på startknappenforall att starta maskinen.

Problem	Möjlig orak	Lösning
Maskinen stannar när du klipper.	Skyddet sitter inte på maskinen.	Ta ut batteripaketet ur maskinen och fäst sky-ddet på maskinen.
	Tung trimtråd an-vänds.	Använd enbart med trim-tråd av nylon och med 2.0 mm/2.4 mm diameter.
	Gräset lindar sig runt motoraxelin eller trimmerhuvudet.	1. Stäng av maskinen.2. Ta ut batteripaketet.3. Ta bort gräset frän mot- toraxeln och trimmerhuvdet.
	Motorn ar överbe-lastad.	1. Ta bort trimmerhuvudet frän gräset.2. Motorn böjr arbeta- igen sä snart belastningen minskar.3. När du klipper skau du röra trimmerhuvudet in i och ut frän gräset som sca klippas och inte klip- pa mer än 20 cm (8") i ta-get.
	Batteripaketet erler maskinen ar für varm.	1. Lätt batteripaketet sval- na tills fonctionen Åter ar normal.2. Lätt maskinen svalna i cirka 10 minutes.
	Batteripaketet ar bortkopplat frän verktyget.	Installera batteripaketet.
	Batteripaketet ar urladdat.	Ladda batteripaketet.
Tråden matas inte fram.	Trådarna har smålt ihop.	Smörj med silikonsprej.
	För lite tråd på spolen.	Sätt i mer tråd.
	Trådarna har slitits För korta.	Mata ut tråden.
	Trådarna har tras-slat ihop sig på spolen.	1. Ta bort trådarna frän spolen.2. Linda på trådarna.
Trädarna gär hela tiden av.	Maskinen används på fel sätt.	1. Klipp med trädarnasytterända och undvik stenar, murar och andhra hyrdaforemål.2. Mata med jämna mel-lanrum ut trädarna ffor att bibehälla full klippbredd.
Gräs snor sig runt trimmerhu-vud och motorkäpa.	Klipp högt gräs nere vid marken.	1. Trimma högt gräs up-pifrän och ned.2. Klipp inte av meredish 20 cm (8") i taget for att undvika intrassling.
Träden klipper inte bra.	Skärbladet ar slätt.	Skärp skärbladet med fil och satt tillbaka det.
Vibrationsera ökar på tagligt.	Träden ar nedslit-en på ena sidan och matas inte fram i tid.	Kontrollera att träden arnormal på;bada sidorna.Mata framträden.

8 TEKNISKA DATA

Spänning	60 V
Obelastad hastighet	6000 ±10% varv/min
Klipphuvud	Stötmating
Trimtrådens diameter	2.0 mm/2.4 mm
Trimområdets diam-eter	35.6 cm / 40.6 cm
Vikt (utan batteri-packet)	3.6 kg
Uppmätt ljudtrycks-nivå	LpA=87 dB(A), KpA=3 dB(A)
Garanterad ljufef-fektnivå	LwA.d=96 dB(A)
Vibration	7.5 m/s2, k=1.5 m/s2
Batterimodell	G60B2/G60B3/G60B4/G60B4 och andra BAC seriier
Laddarmodell	G60UC och andra CAC seriier

Bullervarde.

9 GARANTI

(Fullständiga garantivillkor Återfinns på webplats Greenworks)

Greenworks garanti gäller i 3 År För produit och 2 År För batterierna (konsument-/privat bruk) räkatn frän inköpsdatum. Denna garanti gäller tillverkningsfel. En felaktig produkt som omfattas av garantin kan antingen repareras eller bytas ut. För en,enhet som anvånts på fel sätt eller på andere sätt-an som beskrivs i agarens braupsanvisning kan krav enligt garantin komma att avvisss. Normalt slitage och slidderal offmattas inte av garantin. Tillverkarens ursprungliga garantipäverkas inte av yyterligare garantiplamnad av aterforsäljare.

Vid krav enligt garantin mäste den felaktigaprodukten returneras till inköpsstätlet tillsammans med bevis på inköp (kvitto).

10 EG-FORSAKRAN OM OVERENSSTAMMELSE

Tillverkarens namn och adress:

Namn: GLOBGRO AB

Globe Group Europe

Adress: Riggaregatan 53 211 13 Malmö, Sverige

Namn och adress till personen med behörighet att sammanställa den tekniska filen:

Namn: Peter Soderstrom

Adress: Riggaregatan 53 211 13 Malmö, Sverige

Härmed fösakras att Produkten

Kategori: Tradtrimmer

Tillverningsar: Seprodukts typskylt

-ä i overensstammelse med relevanta bestammelse i Maskindirektivet 2006/42/EG.

Dessutom forsakrar vi att foljande (delar/klausuler av) harmoniserade standarder har anvants:

EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1; EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094; IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC 62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1

Metod for overensstammelsebedomning till Bilaga VI/ direktiv 2000/14/EG.

Tradtrimmer

Uppmatt ljudeffektniva: L_WA = 94 dB(A)

Garanterad Ijudeffektniva: L_WA.d = 96dB(A)

Ort, datum: Signatur: Ted Qu, Kvalitetschef

Malmö, 10.10.2020

Ted qu
