GEBRUIKSAANWIJZING SPRAYVAC20 SCHEPPACH

Verklaring van de symbolen op het apparaat Het gebruik van symbolen in deze handleïding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheïdssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen. WAARSCHUWING - Ter vermindering van het ri worden gelezen. ico op letsel, moet de gebruikshandleiding Het product voldoet aan de geldende EU-bepalingen Beschermingsklasse Il: Deze nat-/droogstofzuiger is dubbel geïsoleerd en hoeft niet op een geaard stopcontact te worden aangesloten A Let opt |!" deze gebruikshandieiding hebben wij punten die uw veiligheid betreffen van dit teken P' | voorzien www.scheppach.com NLI51

ASE Inhoudsopgave: Pagina: Inleiding.…… …. Apparaatbeschriving.…. Inhoud van de levering Beoogd gebruik.. REStrISICO'S Technische gegevens … Uitpakken . …

9. Montage / Voor ingebruikname

10. In gebruiknemen….

11. Elektrische aansluiting.…

15. Afvalverwerking en hergebruik.

16. Verhelpen van storingen…

5. Algemene veiligheidsvoorschriften

Fabrikant: Scheppach GmbH Günzburger Strage 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zinde wet inzake productaansprakelikheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij: ondeskundige behandeling, Het niet in acht nemen van de gebruikshandleiding reparaties door derden, niet geautoriseerde vak- mensen inbouw en vervanging van niet-originele reserveon- derdelen Niet-beoogd gebruik Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113 Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandieiding door. De gebruikshandleiding is bedoeld om het gemakkelij- ker le maken, uw apparaat te leren kennen en de be- oogde toepassingsmogelijkheden van het apparaat te benutten De gebruikshandleiding bevat belangrike aanwij- Zingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, repa- ratiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat ver- hoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleïding moet u absoluut de voor de werking van het apparaat geldende voorschrifien van uw land in acht nemen. Bewaar de gebruikshandleïding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruikshandleïding moet door elke bediener van de ma- chine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn De vereiste minimumleeftijd moet aangehouden wor- den Naast de in deze gebruikshandieiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet ü de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften

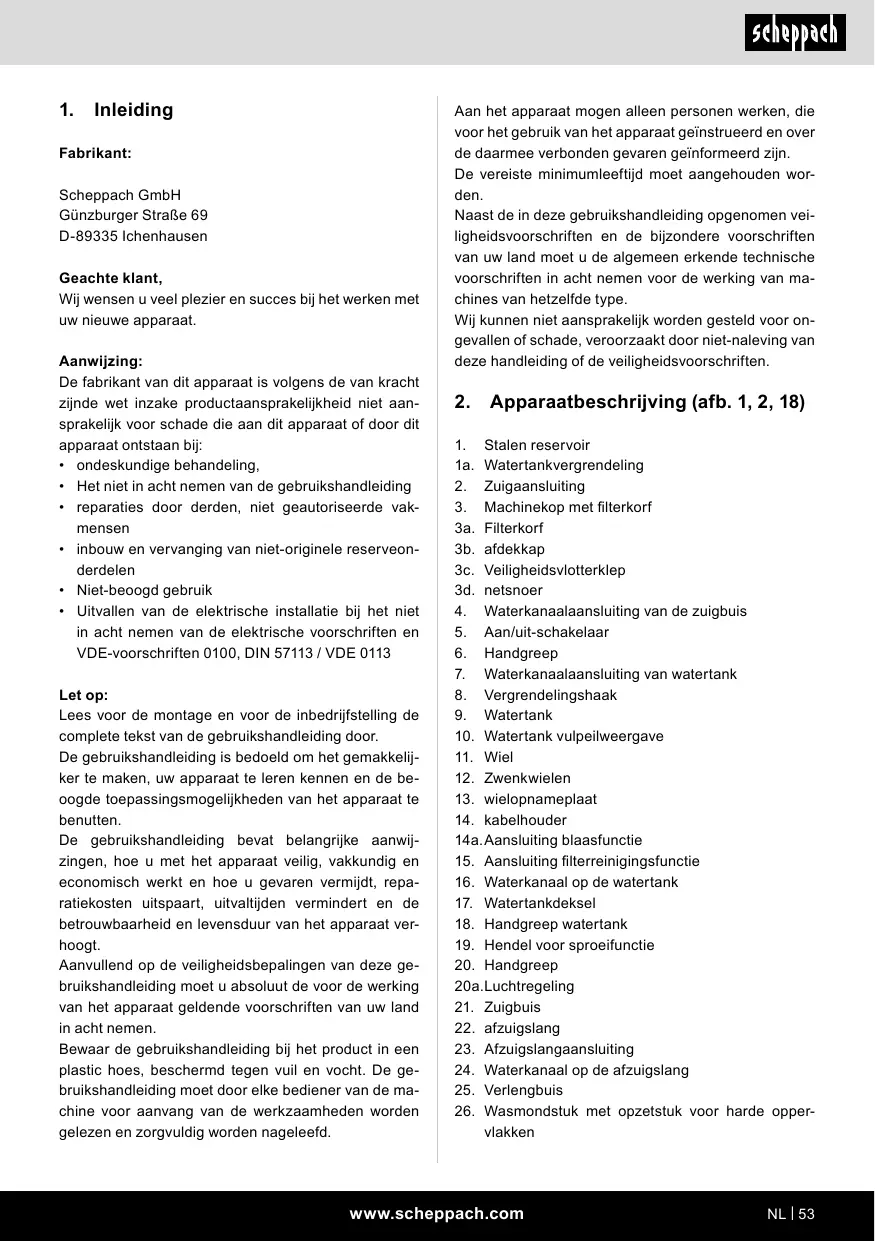

2. Apparaatbeschrijving (afb. 1, 2, 18)

3. Machinekop met filterkorf

3a. Filterkorf 3b. afdekkap 3c. Veiligheidsvlotterklep 3d. netsnoer

4. Waterkanaalaansiuiting van de zuigbuis

5. Aan/uit-schakelaar

7... Waterkanaalaansluiting van watertank

14a.Aansluiting blaasfunctie

15. Aansluiting filterreinigingsfunctie

16. Waterkanaal op de watertank

19. Hendel voor sproeifunctie

23. Afzuigslangaansluiting

24. Waterkanaal op de afzuigslang

26. Wasmondstuk met opzetstuk voor harde opper-

27. Wasmondstuk voor het reinigen van bekleding

32. Schuimflter (niet bij de levering inbegrepen)

36. Mondstuk voor bekleding

3. Inhoud van de levering (afb. 2)

Waszuiger 1x Watertank. 1x Wie 2x Zwenkwielen 2x Bouten 4x afzuigstang 1x Verlengbuis 2x Wasmondstuk met inzetstuk voor harde opperviakken 1x Wasmondstuk voor het reinigen van bekleding 1x grondsprosier. 1x voegensproeier 1x Schuimfilter 1x Papieren filterzak 1x vouwflter 1x Mondstuk voor bekleding 1x

Het apparaat is voorzien als waszuiger voor het reini- gen van tapijten. Het apparaat kan bovendien worden gebruikt als nat- en droogzuiger voor huishoudelik gebruik zoals in het huishouden, de hobbyruimte, de auto of de garage, of om water af te zuigen Dit apparaat is niet geschikt voor bedrijfsmatig gebruik Bij commercieel gebruik komt de garantie te vervallen. Het opzuigen van brandbare, explosieve of gezond- heidsschadelike stoffen is verboden De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel. Ook de naleving van de veiligheidsvoorschrifien, de montagehandieïding en de aanwijzingen in de ge- bruikshandieiding maken deel uit van het beoogd ge- bruik Personen die de machine bedienen of die onderhoud aan de machine verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelike gevaren Bovendien moeten de van kracht zinde voorschriften ter voorkoming van ongevallen strikt worden nage- leetd Andere algemene arbo-, gezondheids- en veiligheids- voorschriften moeten in acht worden genomen: De fabrikant is niet aansprakelik voor wijzigingen die aan de machine worden aangebracht en de hieruit voortvloeiende schade. De machine mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt. De veiligheïds-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelikheïid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelike werkzaamheden wordt ingezet Het apparaat is bedoeld voor gebruik door volwasse- nen. Jongeren vanaf 16 jaar mogen het apparaat alleen onder toezicht gebruiken. De fabrikant is niet aanspra- Kelijk voor schade die het gevolg is van oneigenlijk ge- bruik of onjuiste bediening, . Algemene veiligheidsvoorschriften À GEVAAR! Het apparaat uitsluitend op wisselstroom aanslui- ten. De spanning moet overeenstemmen met het typeplaatje van het apparaat Netstekker en stopcontact nooit met vochtige han- den aanpakken De netstekker niet door te trekken aan het snoer uit het stopcontact halen. Snoer met netstekker voor elke gebruik op schade controleren. Beschadigd snoer direct door een ge- autoriseerde klantenservice/elektromonteur laten vervangen om gevaren te vermijden: www.scheppach.com

+ Om elektro-ongevallen te vermijden is het raad- zaam om het stopcontact met voorgeschakelde aardiekschakelaar (min. 30 mA nominale actieve stroomsterkte) te gebruiken. Voor alle verzorgings- en onderhoudswerkzaamhe- den het apparaat uitschakelen en de netstekker uit het stopcontact verwijderen. Reparatiewerkzaamheden en werkzaamheden aan elektrische bouwdelen mogen alleen door een ge- autoriseerde klantenservice worden uitgevoerd. À Let op! Dit apparaat is niet bestemd voor gebruik door per- sonen met fysieke, sensorische of verstandelike beperkingen of met een gebrek aan ervaring en/ of kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelike persoon, of van hem of haar instructies krijgen hoe het apparaat moet worden gebruikt en hebben de daaruit resul- terende gevaren begrepen. Kinderen mogen het apparaat alleen dan gebruiken als zij ouder zijn dan 8 jaar en als zij onder toezicht Staan van een persoon die verantwoordelijk is voor de veiligheid of aanwijzingen geeft over het gebruik van het apparaat en zij de hieruit resulterende ge- varen hebben begrepen Kinderen mogen niet met het apparaat spelen. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen. De reiniging en het onderhoud door de gebruiker mag niet worden uitgevoerd door kinderen die niet onder toezicht staan Verpakkingsfolies uit de buurt van kinderen houden Er bestaat verstikkingsgevaar! Apparaat na elk gebruik en voor elke reiniging/on- derhoud uitschakelen. Brandgevaar Geen brandende of glimmende objec- ten opzuigen: Gebruik op plaatsen met ontploffingsgevaar is ver- boden Bij schuimvorming of het uittreden van vloeistof het apparaat direct uitschakelen of de netstekker uit het stopcontact halen! Geen smeermiddel, glas of allesreiniger gebruiken! Apparaat nooit in water dopen Bepaalde stoffen kunnen door de samenvoeging met de aangezogen lucht explosieve dampen of mengsels vormen! De hierna vermelde stoffen nooit opzuigen: Explosieve of brandbare gassen, vloeistoffen en stof (reactief stof) Reactief metaal-stof (bijv. Aluminium, magnesium, Zink) in combinatie met sterk alkalische en zure rei- nigingsmiddelen Onverdunde sterke zuren en logen Organische oplosmiddelen (bijv. Benzine, verfver- dunner, aceton, stookolie). Bovendien kunnen deze stoffen de in het apparaat ge- bruikte materialen aantasten À WAARSCHUWING! Dit elektrisch apparaat genereert een elektromagne- tisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelik letsel te beperken, raden we per- sonen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadple- gen voordat het elektrische apparaat wordt gebruikt

De machine is ontwikkeld volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Toch kan tidens de werkzaamheden sprake zijn van enkele restrisico's. Gevaar voor de gezondheid, veroorzaakt door elek- triciteit bij gebruik van onjuiste snoeren Bovendien kunnen er ondanks alle getroffen voor- Zieningen verborgen restrisico's bestaan. Restrisico's kunnen worden geminimaliseerd als de veiligheïdsvoorschrifen en het gebruik conform de voorschriflen alsook de gebruikshandleïding in acht worden genomen. Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de Startknop niet worden ingedrukt. Gebruik het inzet- stuk dat in deze gebruikshandleiding wordt aanbe- volen. U verkrijgt dan optimale prestaties met uw machine. Houd uw handen buiten de werkomgeving, wanneer de machine in bedriff is. www.scheppach.com NL 15:

Netspanning 220-240 Ve 50/60 Hz Vermogen 1600 W Zuigvermogen 20000 Pa Spuitdruk ca. 3 bar Toevoerhoeveelheid 0,5 lmin Beschermingsklasse Il Beschermingsgraad IPxX4 Vuilwatertankcapaciteit 20L Watertankcapaciteit 3,5L Gewicht 7,5kg Technische wijzigingen voorbehouden!

Open de verpakking en haal het apparaat er voor- zichtig uit Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen) Controleer of de inhoud van de levering volledig is: Controleer het apparaat en de hulpstukken op trans- portschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tidstip worden niet erkend. Bewaar de verpakking indien mogelijk tot na het ver- striken van de garantietijd Maak u voor aanvang van de werkzaamheden be- kend met het apparaat aan de hand van de gebruiks- handleïiding Gebruik bij accessoires alsook slijtage- en reserve- onderdelen uitsluitend originele onderdelen. Reser- veonderdelen zijn verkriigbaar bij de leverancier. Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan À WAARSCHUWING! Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plas- tic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsge- vaar!

9. Montage / Voor ingebruikname

À LET OP! Zorg er voor gebruik van het apparaat voor dat het apparaat correct en volledig gemonteerd is. Uitpakken (afb. 1, 2) Ontgrendel de vergrendelingshaken (8) en verwijder de machinekop met de filterkorf (3). De accessoires bevinden zich in het stalen reservoir (1). Alleen de verlengbuizen (25) bevinden zich buiten het stalen reservoir (1) in de verpakking. Verwijder alle acces- soires uit het stalen reservoir (1) Montage van de rolopnames (11 + 12) (afb 3)

1. Zet het stalen reservoir (1) ondersteboven. (De

machinekop met fiterkorf (3) moet verwijderd wor- den)

2. Schuif de wielen (11) in de hiervoor aangebrach-

te uitsparingen op de wielopnameplaat (13) en schroef deze vast met de schroeven (30) Montage van de zwenkwielen (12) (afb. 3)

1. Druk de twee keerrollen (12) in daarvoor bestemde

gaten van de rolopnames (122). Montage van de machinekop met filterkorf (3) (afb. 8)

1. Zet de machinekop met filterkorf (3) op het stalen

ken (8). Let er bij de montage van de machinekop met filterkorf (3) op dat de vergrendelingshaken (8) correct vastklikken. De waterkanaalaansluiting (4) moet boven de zuigaansluiting (2) liggen. Montage van het filter (33) (afb. 5, 6) Gebruik het apparaat nooit zonder filter! Controleer al- tijd of de filters correct zijn gemonteerd Schuimfilter (33) monteren

1. Voor het natzuigen de filterkorf (3a) openen en

verwideren door deze linksom te draaien (afb. 6).

2. Trek met een schroevendraaier (niet bij de levering

inbegrepen) de vastgeklipte afdekkap (3b) eraf, trek het schuimfilter (33) over de filterkorf met vei- ligheïdsvlotterklep (3c) en plaats de afdekkap (3b) weer terug (afb. 5).

3. Nu de filterkorf weer terugplaatsen door deze

rechtsom te plaatsen (afb. 6) Û www.scheppach.com

Om een inscheuren van het schuimfilter (33 komen, + gebruikt u uitsiuitend een droog filter. +_ la de rand van het filer iets om en rol deze daarna weer terug ) te voor- Vouwfilter (31) en schuimfilter (32) (niet bij de leve- ring inbegrepen) monteren

1. De fiterkorf (3a) openen en verwijderen door deze

linksom te draaien (afb. 6).

2. Hepa-filter (31) of schuimfilter (32) plaatsen en

de filterkorf terugplaatsen door deze rechtsom te draaien (afb. 6). Montage van de papieren filterzak (34) (afb. 7) Voor het zuigen van fijn, droog vu is het raadzaam om bovendien een papieren filterzak (34) te gebruiken

1. De papieren filterzak (34) over de zuigopening in

het stalen reservoir (1) schuiven. De papieren filterzak (34) is alleen geschikt voor droogzuigen. De papieren filterzak (34) vereen- voudigt de verwijdering van het afgezogen stof. Vullen van de watertank (afb. 15) De watertank (9) kan voor het vullen worden verwijderd of ook direct op het apparaat worden gevuld.

1. Vul de watertank (9) door de opening (17) met

schoon water (max. 3 1). Let hierbij op de markerin- gen op het reservoir (10)

2. Voeg aan de watertank bij sterke verontreiniging of

viekken, wat reinigingsmiddel bijv. tapijt- en bekle- dingsreiniger toe. Montage van de watertank (afb. 4) 1... Neem de watertank (9) aan de handgreep (18) en plaats deze in de openingen van de wielopname- plaat (13).

2. Druk nu de watertank (9) tegen de vergrendeling

(1) tot deze vastklikt. Afzuigslang monteren (afb. 10)

1. Sluit de afzuigslang (22) aan op de overeenkom-

stige aansluiting, afhankelijk van de gewenste toe- passing, op de nat- en droogstofzuiger aan. Stofzuigen (afb. 10)

1. Sluit de afzuigslang (22) op de aansluiting van de

afzuigslang (2) aan.

2. Schuif daartoe het uiteinde van de afzuigslang

(23) met de beïde nippels in de afzuigslangaan- Sluiting (2)

3. Plaats de beide nippels in de verdiepingen. In de

eindpositie de afzuigslang (22) rechtsom draaien. Blazen (afb. 11)

1. Sluit de afzuigslang (22) op de aansluiting met de

blaasfunctie (142) aan

2. Schuif het uiteinde van de afzuigslang (23) met de

beide nippels in de aansluiting met blaasfunctie (148).

3. Plaats de beide nippels in de verdiepingen. In de

eindpositie de afzuigslang (22) rechtsom draaien Kunststof verlengbuizen (25), afzuigslang (22) en sproeiers (26, 27, 28, 29, 36) monteren (afb. 10, 13)

1. Steek de kunststof verlengbuizen (25) samen

2. Verbind de samengestoken kunststof verlengbuis

met het gekromde uiteinde van de afzuigslang

28, 29, 36) aan het andere uiteinde van de kunst- Stof verlengbuis (25) of het gekromde uiteinde van de zuigbuis (21). Waterkanalen (16, 24, 25) monteren (afb. 12, 13)

1. Schuif daartoe het uiteinde van het desbetreffende

waterkanaal (16, 24) met de beide nippels in de aansluiting van het waterkanaal (4, 7)

2. Plaats de beide nippels in de verdiepingen. In

de eindpositie het waterkanaal (16, 24) rechtsom draaien. (afb. 12, 13).

3. Schuif het uiteinde van het waterkanaal van het

uiteinde van de kunststof buis (25) of het gebogen uiteinde van de zuigbuis (21) met de beide nippels in de uitsparingen bij een van de overeenkomstige sproeiers (26, 27, 28, 29)

4. In de eindpositie het waterkanaal rechtsom draai-

10. In gebruik nemen

Waarschuwing! Schakel het apparaat uit als bij het natzuigen met de afvoerlucht vloeistof of schuim uittreedt. In-uitschakelen (afb. 11)

1. Sluit de stekker van het apparaat aan.

2. Druk op de aan/uit-schakelaar (5):

+ Schakelaarpositie 0: Uit + Schakelaarpositie 1: Aan + Schakelaarpositie Il: In + spuitfunctie www.scheppach.com L157

ASE Wasfunctie inschakelen (afb. 19)

1. Schakel het apparaat met de spuitfunctie in (zie

Aan/uit-schakelaars)

2. Druk op de pompschakelaar (19)

Luchtregeling (afb. 19) Het apparaat beschikt over een luchiregeling (20e) waarbij het zuigvermogen kan worden ingesteld

1. Verschuif hiertoe op de handgreep (20) de lucht-

regelingsschakelaar (204) tot de gewenste lucht- regeling is bereikt Natzuigen Gebruik het schuimfiter (33) voor het natzuigen: Controleer of het schuimstof filter (33) correct is ge- monteerd Als het stalen reservoir (1) vol is, sluit de veiligheids- viotterklep (3c) de zuigopening en het zuigproces wordt onderbroken À Let op! Het apparaat is niet geschikt voor het opzuigen van brandbare vloeistoffen. Gebruik voor het natzuigen uit- sluitend het meegeleverde schuimfilter (3) Waszuigen (afb. 18) Gebruik voor het waszuigen uitsluitend het wasmond- stuk met opzetstuk voor harde oppervlakken (26) of het wasmondstuk voor het reinigen van bekleding (27) Gebruik het schuimfilter (33) voor het natzuigen. Con- troleer of deze juist gemonteerd is.

1. Vul de watertank (9).

2. Trekken (niet drukken!) Schuif de sproeier (26, 27)

in banen over het tapijt / de bekleding. Laat de ba- nen iets overlappen om een grondige reiniging te waarborgen.

3. Druk de hendel voor de spuitfunctie (19) op de

handgreep om de spuitfunctie in te schakelen.

4. Leeg het stalen reservoir (1) direct na het afzuigen

omdat deze niet geschikt is voor het bewaren van vioeistoffen:

11. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aange- sloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte ver- lengsnoer moeten eveneens aan deze voorschrifien voldoen: Û www.scheppach.com Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zin + Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid. Knikken door een onvakkundige bevestiging of ge- leiding van het netsnoer. Snijplekken omdat over het netsnoer is gereden. Beschadigde isolatie omdat de stekker uit de wand- contactdoos is getrokken. Scheuren door veroudering van de isolatie. Dergelike defecte elektrische aansluitkabels mogen niet worden gebruikt en zin levensgevaarlik als de iso- latie is beschadigd Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschrifen voldoen. Gebruik uitslui- tend snoeren met dezelfde aanduiding Op de aansluitkabel moet de type-aanduiding vermeld staan Type van aansluiting Y Wanneer het netsnoer van dit apparaat beschadigd raakt, moet deze door de fabrikant, diens servicedienst of door een soortgelijk gekwalificeerde person ver- vangen worden om gevaar te vermijden. Voor de eenfase-wisselstroommotor adviseren wij om een zekering C-curve 16 À of K-curve 16 À te gebrui- ken bij machines met een hoge aanloopstroom (vanaf 3000 W)!

À WAARSCHUWING! Trek altijd de stekker uit het stopcontact voordat u in- stellings-, instandhoudings- of reparatiewerkzaamhe- den uitvoert! + Zorg dat de veiligheidsinrichtingen, de ventilaties- leuven en de motorbehuizing zo stof- en vuilvrij mo- gelik zin. Wrijf het apparaat met een schone doek Schoon of blaas het met perslucht bij een lage druk uit Wij adviseren om het apparaat direct na elk gebruik te reinigen.

Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen. Hierdoor kunnen de kunststofon- derdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt. Binnendringing van water in een elektrisch apparaat vergroot het risico op een elektrische schok. Neem de watertank en de motorkop weg en leeg na elk bedrijf de watertank (9) en het stalen reservoir (1). Was het schuimfilter (32, 33) met lauwwarm water en zeep uit en laat deze aan de lucht drogen. Spoel de waterkanalen (16, 24, 25) met schoon wa- ter door en leeg deze in de aansluiting, Vervang een volle papieren filterzak Reinig het apparaat alleen met een zachte borstel of een licht vochtige doek

Bewaar het apparaat en de bijbehorende accessoires. op een donkere, droge en vorstvrije en voor kinderen ontoegankelike plaats. De optimale opslagtempera- tuur ligt tussen 5 en 30°C. Bewaar het gereedschap in de originele verpakking Dek het gereedschap af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandieiding bij het gereedschap. Wikkel het netsnoer (3d) om de kabelhouder (14) Aan de bovenzide van de wielopnameplaat (13) be- vinden zich twee uitsparingen, waaraan de verleng- buis (25) voor opslag kan worden bevestigd Aan de bovenzijde van de motorkop (3) bevinden zich vier uitsparingen waaraan de wassproeier met opzetstuk voor harde kunststoffen (26) de was- sproeier met bekledingsreiniger (27), de grond- sproeier (28) en de voegensproeier (29) voor opslag kunnen worden bevestigd

In het apparaat bevinden zich geen andere onderdelen die onderhoud vereisen Service-informatie Let op dat bij dit product de volgende delen onderhevig Zin aan gebruiksmatige of natuurlijke slitage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt Slitdelen“: Schuimfilter, HEPA-filter, papieren fiterzak

• niet persé in de leveringsomvang opgenoment Aansluitingen en reparaties Aansluitingen en reparaties van de elektrische appa- ratuur mogen uitsluitend door een elektromonteur wor- den uitgevoerd Vermeld in geval van vragen de volgende gegevens: + Stroomiype van de motor + Gegevens van het typeplaatje van de machine + Gegevens van het typeplaatje van de motor Neem in het geval van reserveonderdelen en accessoi- res contact op met ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

15. Afvalverwerking en hergebruik

at Het apparaat zit in een verpakking om trans- ® D portschade te voorkomen. Deze verpakking is A een grondstof en kan dus opnieuw gebruikt 5, worden of kan terugkeren in de kringloop van @ grondstoffen Het apparaat en de accessoires ervan be- Staan uit verschillende soorten material, zoals metaal en kunststoffen. Verwijder defecte componenten als special afval. Informeer hiernaar bij uw speciaalzaak of bi de gemeente! Oude apparatuur mag niet bij het huisafval worden gegooid! Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nati- onale wettelijke bepalingen niet bij het huishou- delik vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgege- ven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een er- kend verzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist handelen van oude apparatuur kan door mogelike ge- vaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zin verwerkt, negatieve ef- fecten op het milieu en de gezondheïd van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpun- ten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend af- valverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalver- werkingsstation. www.scheppach.com NL159

16. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als ü het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werk- plaats Storing Motor loopt niet Mogelijke oorzaak Controleer of de netstekker is geplaatst? Oplossing Steek de netstekker weer in het stopcontact. Controleer of het stopcontact stroom heeft? Stopcontact, netsnoer, leiding, stekker en zekering controleren en zo nodig door een elektricien laten repareren Controleer of de aan/uit-schakelaar van de stofzuiger is ingeschakeld Aan/uit-schakelaar inschakelen. Aan/uit-schakelaar defect Koolborstels versleten Motor defect Reparatie door klantenservice Gering of ontbrekend zuigvermogen De Luchtregeling aan de handgreep geopend Luchtregeling sluiten Aanzuigslang of mondstukken verstopt Schakel de stofzuiger uit om verstoppingen en blokkeringen te verhelpen Reservoir openen Reservoir sluiten Reservoir of stofzak vol Reservoir ledigen / Stofzak vervangen Filter vol of dichtgeslibd Filter legen, reinigen of vervangen Vlotter in de filterkorf beweegt niet Vlotter vrimaken Vlotter schakelt het apparaat niet uit Vlotter in de filterkorf beweegt niet Vlotter vrimaken Stof of vuil wordt uit het apparaat geblazen Filter ontbreekt of niet juist gemon- teerd Ontbrekende filter plaatsen of juiste bevestiging van het filter controleren Waterkanaal lekt Waterkanalen niet goed verbonden Waterkanalen juist aansluiten en vergrendelen Afdichtring ontbreekt of is poreus Afdichtring plaatsen/vervangen Geringe of helemaal geen sproeivermogen Waterkanaal verstopt Waterkanaal reinigen Waterkanaal geknikt Knikken van het waterkanaal voorkomen Spuitmiddelpomp defect Reparatie door klantenservice Uit het spuitmondstuk komt alleen lucht Watertank leeg Watertank vullen Waterkanaal zit niet in de watertank Waterkanaal juist monteren 601N www.scheppach.com
