MANUALE UTENTE SPRAYVAC20 SCHEPPACH

ASE Spiegazione dei simboli sull‘apparecchio L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. | simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l‘uso. Il prodotto à conforme alle direttive europee in vigore. Classe di protezione II: il presente aspirapolvere a umido e a secco presenta un doppio isolamento e non deve essere collegato a una presa di corrente messa a terra: Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal À Attenzionel seguente simbolo. www.scheppach.com

Indice: Pagina: Introduzione . Descrizione dell'apparecchio … Contenuto della fonitura … Impiego conforme alla destinazione d‘uso Rischi residui Dati tecnici

5. Indicazioni di sicurezza generali …

9. Allestimento / Prima della messa in funzione .

10 Messa in funzione…

11. Allacciamento elettrico …

14. Manutenzione …….

15. Smaltimento e riciclaggio …

16. Risoluzione dei guasti…

www.scheppach.com IT lat

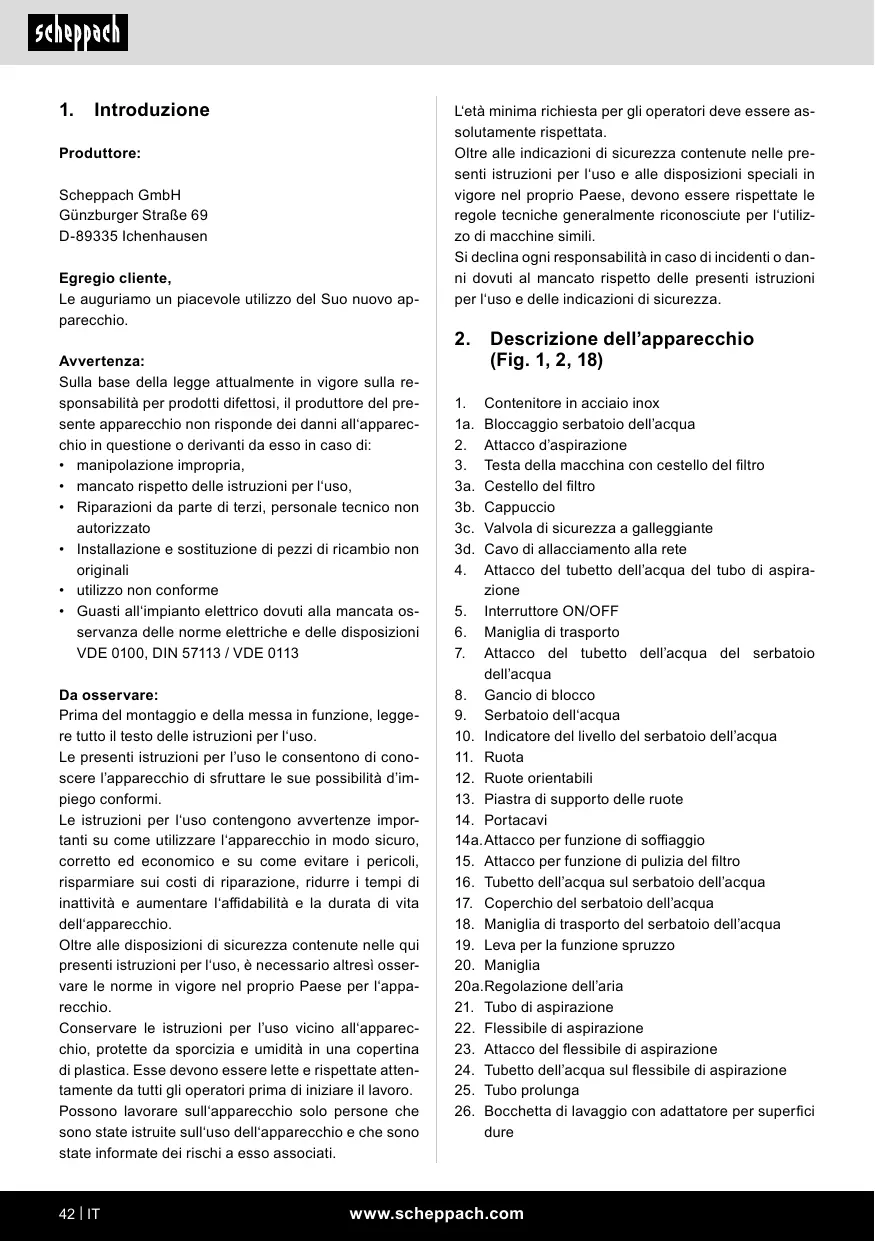

Introduzione Produttore: Scheppach GmbH Günzburger Strage 69 D-89335 Ichenhausen Egregio cliente, Le auguriamo un piacevole utilizzo del Suo nuovo ap- parecchio. Avvertenza: Sulla base della legge attualmente in vigore sulla re- sponsabilità per prodotti difettosi, il produttore del pre- sente apparecchio non risponde dei danni all'apparec- chio in questione o derivanti da esso in caso di manipolazione impropria, mancato rispetto delle istruzioni per l‘uso, Riparazioni da parte di terzi, personale tecnico non autorizzato Installazione e sostituzione di pezzi di ricambio non originali utilizzo non conforme Guasti all'impianto elettrico dovuti alla mancata os- servanza delle norme elettriche e delle disposizioni

VDE 0100, DIN 57113 / VDE 0113

Da osservare: Prima del montaggio e della messa in funzione, legge- re tutto il testo delle istruzioni per l‘uso Le presenti istruzioni per l'uso le consentono di cono- scere l'apparecchio di sfruttare le sue possibilità d'im- piego conformi. Le istruzioni per l'uso contengono avvertenze impor- tanti su come utilizzare l'apparecchio in modo sieuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l'affidabilità e la durata di vita dell‘apparecchio. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, à necessario altresi osser- vare le norme in vigore nel proprio Paese per l‘appa- recchio. Conservare le istruzioni per l'uso vicino all'apparec- chio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate atten- tamente da tutti gli operatori prima di iniziare il lavoro. Possono lavorare sullapparecchio solo persone che sono state istruite sull'uso dell‘apparecchio e che sono state informate dei rischi a esso associati L'età minima richiesta per gli operatori deve essere as- solutamente rispettata Oltre alle indicazioni di sicurezza contenute nelle pre- senti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utiliz- 20 di macchine simili Si declina ogni responsabilità in caso di incidenti o dan- ni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delle indicazioni di sicurezza.

1. Contenitore in acciaio inox

‘a. Bloccaggio serbatoio dell'acqua

2. Attacco d'aspirazione

3. Testa della macchina con cestello del filtro

3a. Cestello del fitro 3b. Cappuccio 3c. Valvola di sicurezza a galleggiante 3d. Cavo di allacciamento alla rete

4. Attacco del tubetto dell'acqua del tubo di aspira-

6. Maniglia di trasporto

7. Attacco del tubetto dellacqua del serbatoio

10. Indicatore del livello del serbatoio dell'acqua

13. Piastra di supporto delle ruote

14a.Attacco per funzione di soffiaggio

15. Attacco per funzione di pulizia del filtro

16. Tubetto dell'acqua sul serbatoio dell'acqua

17. Coperchio del serbatoio dell'acqua

18. Maniglia di trasporto del serbatoio dell'acqua

19. Leva per la funzione spruzzo

20a.Regolazione dell'aria

21. Tubo di aspirazione

22. Flessibile di aspirazione

23. Attacco del flessibile di aspirazione

24. Tubetto dell'acqua sul flessibile di aspirazione

26. Bocchetta di lavaggio con adattatore per superfici

27. Bocchetta di lavaggio per la pulizia degli imbottti

32. Filtro in schiuma (non incluso nel contenuto della

34. Sacchetto del filro di carta

35. Ugello per spruzzo d'acqua

36. Bocchetta per imbottiti

3. Contenuto della fornitura (|

Aspiratore lava e asciuga 1x Serbatoio dell'acqua 1x Ruota 2x Ruote orientabili 2x Viti 4x Flessibile di aspirazione 1x Tubo prolunga 2x Bocchetta di lavaggio con inserto per superfici dure 1x Bocchetta di lavaggio per la pulizia degli imbottiti 1x Ugello per pavimenti 1x Bocchetta a lancia 1x Filtro in schiuma 1x Sacchetto del filtro di carta: 1x Filtro a pieghe 1x Bocchetta per imbottiti 1x

4. Impiego conforme alla

destinazione d‘uso L'apparecchio à stato concepito come aspirapolvere lave e asciuga, per pulire moquette e tappeti L'apparecchio puè essere utilizzato anche come aspi- rapolvere a umido e a secco in aree domestiche come la casa, la stanza per gli hobby, l'auto o il garage, op- pure per aspirare l'acqua. Questo dispositivo non à adatto per l'utilizzo industria- le. In caso di uso industriale, decade il diritto alla ga- ranzia Ë vietato aspirare sostanze infiammabili, esplosive o pericolose per la salute. Utilizzare la macchina solo in modo conforme all‘ uso previsto. Un uso diverso o che oltrepassi quello previ- to à da considerarsi non conforme. L'utentell'operato- re, e non il fabbricante, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme. L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l‘uso sono fon- damentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso. Il personale addetto all‘uso e alla manutenzione della macchina deve possedere una certa dimestichezza con la stessa ed essere a conoscenza dei possibili pericoli Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore. Rispettare le altre norme generali concernenti la medi- cina del lavoro e la tecnica di sicurezza: Modifiche alla macchina escludono completamente la responsabilità del produttore per i danni che ne deri- vano. La macchina pud essere utilizzata soltanto con compo- nenti e accessori originali del produttore. Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate neï Dati tecnici devono essere rispettate. Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industria- le. Non ci si assume alcuna responsabilità se l'appa- recchio è impiegato nel quadro di un'attività commer- ciale, artigianale, industriale o simili L'apparecchio è destinato all‘uso da parte di adulti. 1 minori di 16 anni possono utilizzare l‘apparecchio solo sotto supervisione. Il fabbricante non si assume al- cuna responsabilità per danni causati da un impiego non conforme alla destinazione d‘uso o da un utilizzo improprio.

5. Indicazioni di sicurezza generali

À PERICOLO! + Collegare l‘apparecchio solo a corrente alternata. La tensione deve corrispondere alla piastrina indi- catrice dell‘apparecchio. Non toccare mai la spina elettrica e la presa di cor- rente con le mani bagnate Non scollegare la spina elettrica dalla presa di cor- rente tirando la linea di allacciamento www.scheppach.com IT 143

ASE + Ogni volta prima dell'esercizio, controllare che la linea di allacciamento con la spina elettrica non pre- senti danni. Far sostituire immediatamente la linea di allacciamento, se danneggiata, da un servizio clienti/elettricista autorizzato per evitare pericoli. +_ Per evitare incidenti elettrici raccomandiamo di ui lizzare prese di corrente con interruttore differen- ziale a monte (max. 30 mA di corrente di intervento nominale). + Prima di eseguire qualsiasi lavoro di cura e di ma- nutenzione, spegnere l'apparecchio e scollegare la spina di rete. + Lavori di riparazione e i lavori sui componenti elet- trici possono essere eseguiti solo dal servizio clienti autorizzato. A Attenzione! Questo apparecchio non è destinato a essere uti- lizzato da persone con ridotte facoltà fisiche, psi- chiche o mentali, o con scarsa esperienza elo co- noscenza, a meno che non vengano sorvegliate da una persona responsabile per la loro sicurezza o non abbiano ricevuto istruzioni da tale persona su come utilizzare l‘apparecchio e compreso i pericoli che ne derivano. 1 bambini possono impiegare l‘apparecchio solo se di età superiore agli 8 anni e se vengono sorvegliati da una persona responsabile per la loro sicurezza o se hanno ricevuto istruzioni da tale persona su come utilizzare l‘apparecchio e compreso i pericoli che ne derivano. 1 bambini non possono giocare con l‘apparecchio Sorvegliare i bambini per assicurarsi che non gio- chino con l‘apparecchio. La pulizia e la manutenzione da parte dell‘utente non possono essere eseguite da bambini incusto- diti. Tenere i bambini a distanza dalle pellicole di imbal- laggio: sussiste il pericolo di soffocamento! Spegnere l‘apparecchio dopo ogni uso e prima di ogni ciclo di pulizia(manutenzione. Pericolo di incendio. Non aspirare oggetti roventi o incandescenti. Il funzionamento in aree a rischio di esplosione à vietato. In caso di formazione di schiuma o di fuoriuscita di liquido, spegnere immediatamente l'apparecchio o scollegare la spina elettrica! Non utilizzare detergenti abrasivi, specifici per il vetro o sgrassatutto! Non immergere mai l'appa- recchio in acqua Alcune sostanze possono formare vapori o miscele esplosive a causa del vortice creato dall'aria di aspira- zione! Non aspirare mai le seguenti sostanze: + Gas, liquidi e polveri (polveri reattive) esplosivi o combustibili Polveri metalliche reattive (per es. alluminio, ma- gnesio, zinco) in combinazione con detergenti for- temente alcalini e acidi Acidi e alcali forti non diluiti Solventi organici (per es. benzina, diluente per ver- nici, acetone, olio combustibile). Queste sostanze possono inoltre aggredire i materiali impiegati sull‘apparecchio. À AVVISO! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo puè danneggiare im- pianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si racco- manda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l‘attrezzo elettrico.

chi residui La macchina à stata costruita secondo lo stato attuale della tecnica e conformemente alle regole di tecnica di Sicurezza riconosciute. Tuttavia, durante il suo impie- go, si possono presentare rischi residui. Pericolo di lesioni dovuti a elettricità a causa dell'u- tilizzo di cavi di alimentazione elettrica inadeguati. Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti. l rischi residui possono essere minimizzati se si ri- spettano complessivamente le ‘Indicazioni di sicu- rezza', l“Utilizzo conforme" e le istruzioni per l'uso. Evitare le messe in funzione accidentali della mac- china: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione. Utilizzare l'attrezzo ausiliario racco- mandato nelle presenti istruzioni per l'uso. In questo modo potrete ottenere le prestazioni ottimali della vostra macchina. Tenere lontane le mani dalla zona di lavoro quando la macchina ë in funzione. www.scheppach.com

Tensione di rete 220-240 Ve 50/60 Hz Potenza 1600 W Potenza di aspirazione 20000 Pa Pressione di spruzzo ca. 3 bar Tasso di erogazione 0,5 lmin Classe di protezione Î Tipo di protezione IPX4 Capacità del serbatoio dell'acqua 21 sporca Capacità del serbatoio dell'acqua 351 Peso 75 kg Con riserva di modifiche tecnichel

Aprire l'imballaggio ed estrarre con cautela l'appa- recchio. Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti) Controllare se il contenuto della fornitura à comple-

Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia. Prima dell'impiego familiarizzare con l'apparecchio con l'ausilio delle istruzioni per l'uso. Utilzzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura Ë possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato. In caso di ordinazioni, indicare i nostri codici di arti- coli il tipo e l'anno di costruzione dell'apparecchio À AVVISO! L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! 1 bambini non devo- no giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Allestimento / Prima della messa in

funzione À ATTENZIONE! Prima dell‘ uso, assicurarsi che il dispositivo sia mon- tato correttamente e in modo completo Disimballaggio (Fig. 1, 2) + Sbloccare il gancio di blocco (8) e rimuovere la te- sta della macchina con il cestello del filtro (3). Gli accessori si trovano nel contenitore in acciaio inox {1). Solo i tubi prolunga (25) si trovano all'esterno del contenitore in acciaio inox (1) nel'imballaggio Rimuovere tutti gli accessori dal contenitore in ac- ciaio inox (1). Montaggio dei supporti delle ruote (11 + 12) (Fig. 3)

1. Capovolgere il contenitore in acciaio inox (1) sulla

testa. (La testa della macchina con il cestello del filtro (3) deve essere rimossa)

2. Spingere le ruote (11) nelle apposite tacche sulla

piastra di supporto delle ruote (13) e avvitarle con le viti (30). Montaggio delle ruote orientabili (12) (Fig. 3)

1. Spingere le due ruote orientabili (12) nei fori previ-

sti per i support delle ruote (12a). Montaggio della testa della macchina con cestello del filtro (3) (Fig. 8)

1. Posizionare la testa della macchina con cestello

del filtro (3) sul contenitore in acciaio inox (1).

2. Fissare la testa della macchina (3) con il gancio di

blocco (8). Durante il montaggio della testa della macchina con cestello del fitro (3), assicurarsi che il gancio di blocco (8) sia innestato correttamente. L'attacco del tubetto dell'acqua (4) deve trovarsi Sopra l'attacco di aspirazione (2). Montaggio dei filtri (33) (Fig. 5, 6) Non utilizzare mai il dispositivo senza filro! Assicurarsi sempre che i filtri siano montati correttamente. www.scheppach.com IT 145

ASE Montare il filtro in schiuma (33)

1. Per l'aspirazione a umido, aprire e togliere il ce-

stello del fitro (32) girandolo in senso antiorario (fig. 6).

2. Togliere il cappuccio a clip (3b) con un cacciavite

{non compreso nel contenuto della fornitura), tirare il filtro in schiuma (33) sopra il cestello del filtro con la valvola a galleggiante di sicurezza (3c) e rimet- ter il cappuccio (3b) (Fig. 5).

3. Ora reinserire il cestello del filtro ruotandolo in

senso orario (Fig. 6) Per evitare di strappare il filtro di schiuma (33), +_utilizzare solo un filtro asciutto. +_piegare leggermente il bordo del filtro per inserirlo e poi srotolarlo di nuovo: Montare il filtro a pieghe (31) e il filtro in schiuma (32) (non inclusi nel contenuto della fornitura)

1. Aprire e togliere il cestello del filtro (3a) girandolo

in senso antiorario (Fig. 6)

2. Inserire il fltro Hepa (31) o il filtro in schiuma (32)

e reinserire il cestello del filtro girandolo in senso orario (Fig. 6) Montaggio del saccacchetto del filtro di carta (34) (Fig. 7) Per aspirare sporco asciutto e fine, consigliamo di uti- lizzare anche un sacchetto del fitro di carta (34).

1. Spingere il sacchetto del fitro di carta (34) sopra

l'apertura di aspirazione nel contenitore in acciaio inox (1) Il sacchetto del filtro di carta (34) à adatto solo per l'aspirazione a secco. Il sacchetto del filtro di carta (34) semplifica lo smaltimento della polvere aspirata Riempimento del serbatoio dell'acqua (Fig. 15) I! serbatoio dell'acqua (9) puè essere rimosso per il riempimento o riempito direttamente sull'aparecchio.

1. Riempire il serbatoio dell'acqua (9) attraverso l'a-

pertura (17) con acqua pulita (max. 3 !). Prestare attenzione alle marcature sul serbatoio (10)

2. Se il serbatoio dell'acqua molto sporco 0 mac-

chiato, aggiungere un po' di detergente, ad es. un detergente per tappeti e imbottti Montaggio del serbatoio dell'acqua (Fig. 4)

1. Prendere il serbatoio dell'acqua (9) per l'impugna-

tura (18) e inserirlo nelle aperture della piastra di supporto delle ruote (13).

2. Ora premere il serbatoïo dell'acqua (9) contro il

fermo (12) finché non si blocca in posizione Montaggio del flessibile di aspirazione (Fig. 10)

1. Collegare il flessibile di aspirazione (22) al relativo

allacciamento, in funzione dell'applicazione desi- derata, all'aspirapolvere a umido e a secco. Aspirazione (Fig. 10)

1. Collegare il flessibile di aspirazione (22) all'allac-

ciamento del flessibile di aspirazione (2).

2. Spingere a tale proposito l'estremità del flessibile

di aspirazione (23) con i due nottolini nell'allaccia- mento del flessibile di aspirazione (2)

3. Inserire i due raccordi filettati nelle scanalature.

Nella posizione finale, ruotare in senso orario il flessibile di aspirazione (22). Soffiaggio (Fig. 11)

1. Collegare il flessibile di aspirazione (22) al'allac-

ciamento con funzione di soffiaggio (14a).

2. Spingere l'estremità del flessibile di aspirazione

(23) con i due nottolini nell'allacciamento per la funzione di soffiaggio (14).

3. Inserire i due raccordi filettati nelle scanalature.

Nella posizione finale, ruotare in senso orario il flessibile di aspirazione (22) Montare i tubi prolunga di aspirazione (22) e le bocchette (26, 27, 28, 29, 36) (Fig. 10, 13)

1. Assemblare i tubi prolunga di plastica (25).

2. Connettere il tubo prolunga di plastica assembla-

to all'estremità curva del flessibile di aspirazione

3. Montare una delle rispettive bocchette (26, 27, 28,

29, 36) all'estremità del tubo di plastica (25) o all'e- stremità a curva del tubo di aspirazione (21). Montare i tubetti dell’acqua (16, 24, 25) (Fig. 12, 13)

1. Spingere a tale proposito l'estremità del tubetto

dell'acqua (16, 24) con i due nottolini nell'attacco del tubetto dell'acqua (4, 7).

2. Inserire i due raccordi filettati nelle scanalature.

Nella posizione finale, ruotare in senso orario il tubetto dell'acqua (16, 24). (Fig. 12, 13) 41IT www.scheppach.com

3. Spingere l'estremità del tubetto dell'acqua dall'e-

stremità del tubo di plastica (25) o dall'estremità a curva del tubo di aspirazione (21) con i due nippli nelle cavità di una delle rispettive bocchette (26, 27, 28, 29).

4. Nella posizione finale, ruotare il tubetto dell'acqua

in senso orario. (Fig. 13).

10. Messa in funzione

Avvisol Spegnere il dispositivo se durante l'aspi- razione a umido fuoriesce insieme all‘aria di scari- co liquid o schiuma. Accensione/Spegnimento (Fig. 11)

1. Inserire la spina di rete dell'apparecchio

2. Azionare l'interruttore ONJOFF (5):

Posizione dell'interruttore 0: OFF Posizione dell'interruttore 1: ON Posizione dell'interruttore Il: On + Funzione spruzzo Attivare la funzione lavaggio (Fig. 19) 1... Accendere l'apparecchio con la funzione spruzzo {vedere Accensione/Spegnimento)

2. Premere l'interruttore della pompa (19)

Regolazione dell'aria (Fig. 19) L'apparecchio è dotata di una regolazione dell'aria (202) con cui è possibile regolare la potenza di aspi- razione.

1. A tal fine, spostare l'interruttore di regolazione

del'aria (202) sulla maniglia (20) fino a raggiunge- re la regolazione dell'aria desiderata. Aspirazione a umido Per l'aspirazione a umido usare il filro in schiuma (83). Assicurarsi che il fitro in schiuma sia montato cor- rettamente (33). Quando il contenitore in acciaio inox (1) à pieno, la valvola a galleggiante di sicurezza (3c) chiude l'a- pertura di aspirazione e il processo di aspirazione Si interrompe. A Attenzione! Il dispositivo non è adatto all'aspirazione di liquidi in- fiammabili. Per l'aspirazione a umido usare solo il filtro in schiuma in dotazione (3) Aspirazione e lavaggio (Fig. 18) Per la funzione aspirazione e lavaggio utilizzare solo la bocchetta di lavaggio con adattatore per superfici dure (26) o la bocchetta di lavaggio per imbottii (27). Per l'aspirazione a umido usare il fitro in schiuma (33) Assiourarsi che questo sia montato correttamente (b).

1. Riempire il serbatoio dell'acqua (9)

2. Passare (non premerel) la bocchetta (26, 27) so-

pra moquette/imbottiti compiendo dei passaggi a strisce. Fare in modo che le strisce di passaggio si sovrappongano leggermente per garantire una pulizia accurata:

3. Per attivare la funzione spruzzo, premere la leva

della funzione spruzzo (19) sulla parte dell'impu- gnatura

4. Svuotare il contenitore in acciaio inox (1) immedia-

tamente dopo l'aspirazione, poiché non à proget- tato per conservare liquidi

11. Allacciamento elettrico

1! motore elettrico installato à collegato e pronto per l'e- sercizio. L'allacciamento à conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme. Cavo di alimentazione elettrica difettoso Sui cavi di alimentazione elettrica si verificano spesso danni all‘isolamento. Le cause possono essere le seguenti Schiacciature, laddove i cavi di alimentazione ven- gono fatti passare attraverso finestre o interstizi di porte Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato. Tagli causati dal transito sui cavi di alimentazione Danni allisolamento causati dalle operazioni di di- stacco dalla presa a parete. Cricche a causa dell'invecchiamento dell'isolamen- to. ali cavi di alimentazione elettrica difettosi non posso- no essere utilizzati e rappresentano un pericolo morta- le a causa dei danni all'isolamento. Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, du- rante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. www.scheppach.com IT 147

ASE 1 cavi di alimentazione elettrica devono essere confor- mi alle disposizioni VDE e DIN pertinent. Impiegare solo linee di allacciamento con il medesimo contras- segno. La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria: Tipo di collegamento Y Il cavo di allacciamento alla rete eventualmente dan- neggiato di questo apparecchio deve essere sostituito dal produttore o dal suo servizio clienti, oppure da una persona con qualifica analoga, al fine di evitare peri- coli In caso di motore a corrente alternata monofase si consiglia, per macchine con un'elevata corrente di avviamento (a partire da 3000 Watt), di impiegare una protezione di tipo C da 16A o di tipo K da 16A!

A AVVISO! Prima di qualsiasi regolazione, manutenzione o ripara- zione, estrarre la spina elettrical Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più pos- sibile privi di polvere e di sporcizia. Pulire l‘apparec- chio strofinando con un panno pulito o soffiando con aria compressa a bassa pressione. Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo. Pulire regolarmente l'apparecchio con un panno umido e del sapone molle. Non impiegare detergen- ti o solventi: questi potrebbero corrodere le parti di plastica dell'apparecchio. Assicurarsi che non pos- sa penetrare acqua all'interno dell‘apparecchio. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche: Rimuovere il serbatoio dell'acqua e la testa del mo- tore, svuotare il serbatoio dell'acqua (9) e il conteni- tore in acciaio inox (1) dopo ogni utilizzo. Lavare i filtri in schiuma (32, 33) con acqua tiepida e sapone e lasciarli asciugare all'aria Sciacquare i tubetti del'acqua (16, 24, 25) con ac- qua pulita e poi svuotarli Sostituire il sacchetto del filtro di carta, se pieno Pulire il dispositivo solo con una spazzola morbida o un panno leggermente umido.

Conservare l'apparecchio e i suoi accessori in un luo- go buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperatura di stoccaggio ideale & com- presa tra 5 e 30 °C. Conservare l'attrezzo nel suo imballaggio originale. Coprire l'attrezzo per proteggerlo da polvere o umidità. Conservare le istruzioni per l‘uso nei pressi dell'attrez-

+ Avvolgere il cavo di allacciamento alla rete (3d) sul portacavi (14) Nella parte superiore della piastra di supporto delle ruote (13) sono presenti due incavi nei quali à pos- sibile riporre i tubi prolunga (25) per lo stoccaggio dell'apparecchio Nella parte superiore della testa del motore (3) sono presenti quattro incavi nei quali à possibile riporre la bocchetta di lavaggio con l'adattatore per pavimenti duri (26), la bocchetta di lavaggio per la pulizia degli imbottiti (27), la bocchetta per pavimenti (28) e la bocchetta a lancia (29) per lo stoccaggio dell'appa- recchio.

Allinterno dell'apparecchio non vi sono altri compo- nenti da sottoporre a manutenzione. Informazioni sulle riparazioni Occorre notare che in questo prodotto i seguenti com- ponenti sono soggetti a naturale usura o usura legata alluso e sono richiesti i seguenti pezzi come materiali di consumo. Pezzi soggetti a usura*: Filtro in Schiuma, filtro Hepa, sacchetto del filtro di carta

• non necessariamente compreso nell‘ambito della for- nitural Allacciamenti e riparazioni Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato. Si prega di fornire i seguenti dati in caso di domande: +_Tipo di corrente del motore +_ Dati della piastrina indicatrice della macchina +_ Dati della piastrina indicatrice del motore www.scheppach.com

1 pezzi di ricambio e gli accessori sono reperibili presso ilnostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

iclagg SA Il presente dispositivo à imballato in modo da RD cvitare danni di trasporto. L'imballaggio à rea- A lizzato con una materia prima e puè quindi es- ZT, sere riutilizzato o riciclato. @ Il dispositivo e i relativi accessori sono compo- sti da diversi materiale, come ad es. metallo e plastica. Portare i componenti difettosi presso un cen- tro di smaltimento per rifiuti speciali. Chiedere informa- Zioni ad un negozio specializzato o presso l'ammini- strazione comunale! Non smaltire i dispositivi usati insieme ai rifiuti domesticil Questo simbolo indica che il prodotto non deve >: essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/9/UE) e in base alle leggi naziona- li. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo pu essere esegui- to per es. restituendo il prodotto vecchio all‘atto dell'ac- quisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La manipolazione impro- pria di rifiuti di apparecchiature puà ripercuotersi nega- tivamente sullambiente e sulla salute umana a causa di sostanze potenzialmente pericolose spesso conte- nute nei rifiuti di apparecchiature. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda munici- palizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usa- ti 0 presso il servizio di nettezza urbana. www.scheppach.com IT 149

16. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza Guasto Il motore non funziona ssibile causa La spina è inserita nella presa? Rimedio Inserire nuovamente la spina nella presa La presa à collegata alla rete elettrica? Controllare la presa di corrente, il cavo di allacciamento alla rete, la linea, la spina e se necessario far eseguire eventuali riparazioni ad un elettricista qualificato. Controllare che l'interruttore on/off dell'aspirapolvere sia acceso Accendere l'interruttore on/of. Interruttore ON/OFF difettoso Spazzole di carbone usurate Motore difettoso Riparazione da parte del servizio client Potenza di aspirazione ridotta o assente Regolazione dell'aria sulla maniglia aperta Chiudere la regolazione dell'aria Tubo flessibile di aspirazione o bocchette ostruite Spegnere l'aspirapolvere per eliminare blocchi € ostruzioni. Contenitore aperto Chiudere il contenitore Contenitore o sacco raccoglipolvere pieno Svuotare il contenitore/cambiare il sacco raccoglipolvere Filtro pieno o intasato Svuotare, pulire o sostituire il filtro Il galleggiante nel cestello del filtro non si muove Liberare il galleggiante Il galleggiante non spe- gne l'apparecchio I! galleggiante nel cestello del filtro non si muove Liberare il galleggiante La polvere o lo sporco viene soffiato fuori dall'apparecchio Manca il filtro o filtro non montato correttamente Inserire il filtro mancante o controllare il corretto montaggio del filtro Tubetto dell'acqua non a tenuta Tubetti dell'acqua non collegati correttamente Collegare e bloccare correttamente i tubetti dell'acqua Manca anello di tenuta o anello di tenta poroso Inserire/sostituire l'anello di tenuta Potenza di spruzzatura bassa o assente Tubetto dell'acqua ostruito Pulire il tubetto dell'acqua Tubetto dell'acqua piegato Evitare di piegare il tubetto dell'acqua Pompa dello spruzzo difettosa Riparazione da parte del servizio clienti Dall'ugello di spruzzo esce solo aria Serbatoio dell'acqua vuoto Riempire il serbatoio dell'acqua Il tubetto dell'acqua non si trova all'interno del serbatoio dell'acqua Montare correttamente il tubetto d'acqua 501IT www.scheppach.com
