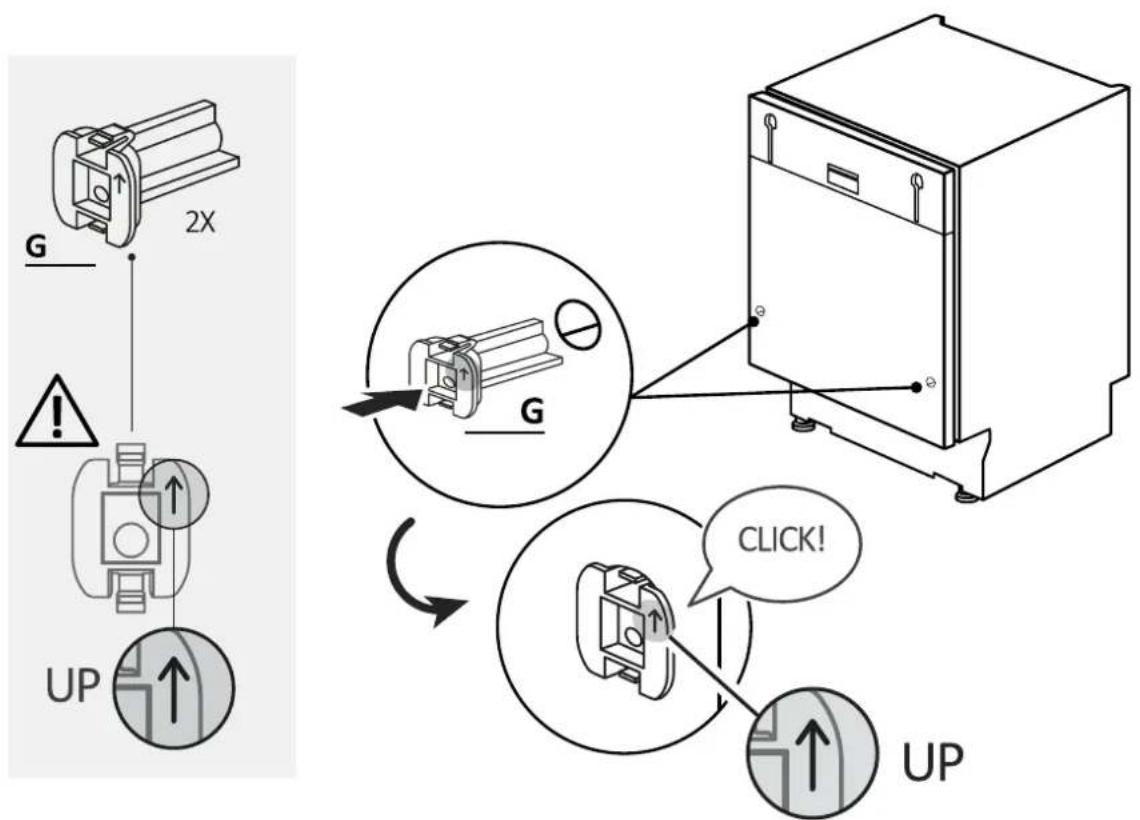

Uzstādiet ieliktņus trauku mazgājamajā mašīnā, pārliecinoties, ka detaļas ir uz- stādītas pareizā virzienā, ar bultiņu uz augšu;

Piestipriniet paneli pie trauku mazgājamās mašīnas augšdaļas;15

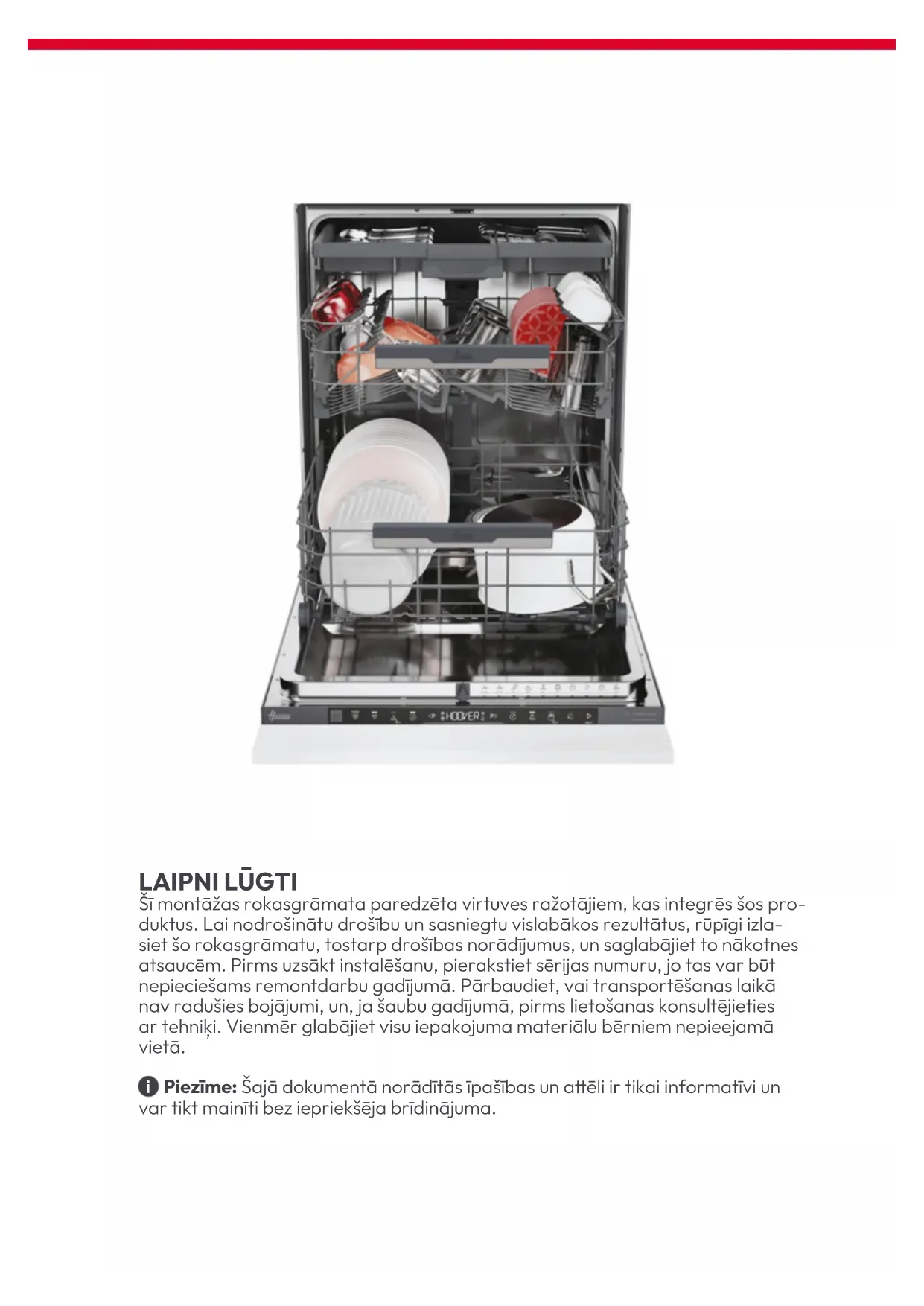

• See toode ei kahjusta mööblit, mida saab kasutada ka uue seadmega.22LAIPNI LŪGTI Šī montāžas rokasgrāmata paredzēta virtuves ražotājiem, kas integrēs šos pro- duktus. Lai nodrošinātu drošību un sasniegtu vislabākos rezultātus, rūpīgi izla- siet šo rokasgrāmatu, tostarp drošības norādījumus, un saglabājiet to nākotnes atsaucēm. Pirms uzsākt instalēšanu, pierakstiet sērijas numuru, jo tas var būt nepieciešams remontdarbu gadījumā. Pārbaudiet, vai transportēšanas laikā nav radušies bojājumi, un, ja šaubu gadījumā, pirms lietošanas konsultējieties ar tehniķi. Vienmēr glabājiet visu iepakojuma materiālu bērniem nepieejamā vietā. Piezīme: Šajā dokumentā norādītās īpašības un aēli ir tikai informatīvi un var tikt mainīti bez iepriekšēja brīdinājuma.

1 Drošības brīdinājumi uzstādīšanai p.2-3 2 Kur uzstādīt trauku mazgājamo mašīnu p.3 3 Trauku mazgājamās mašīnas izmēri p.4-5 4 Uzstādīšanas video soli pa solim p.6 5 Instrumenti uzstādīšanai p.6 6 Iebūvēšanas izmēri p.7 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi p.8 - 17

7.1 Tvaika lentes uzstādīšana

7.2 Augstuma regulēšana

7.3 Aizmugurējās kājas regulēšana

7.4 Priekšējo kāju augstuma regulēšana

7.5 Slīpuma regulēšana

7.6 Ievietošana iebūvētajā nodalījumā

7.7 Priekšējo kāju nostiprināšana

7.8 Paneļa sagatavošana

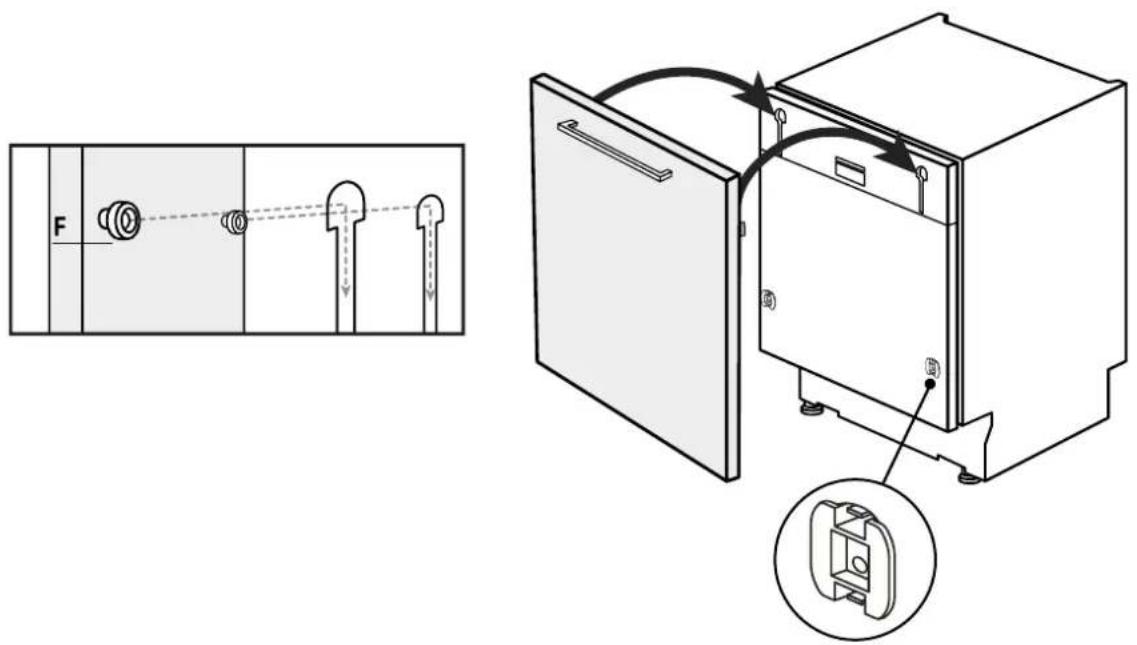

7.9 Paneļa uzstādīšana

7.10 Mašīnas piestiprināšana virtuvei

8 Pievienošana ūdens un elektrības tīklam p.18 - 19

8.1 Savienojuma shēma

8.2 Drošības ierīces

9 Piegāde lietotājam p.19 10 Trauku mazgājamās mašīnas demontāža p.19 Saturs2 Drošības brīdinājumi uzstādīšanai

Pirms produkta uzstādīšanas izlasiet šos norādījumus. Jūsu drošība mums ir ļoti svarīga. Lūdzu, rūpīgi izlasiet šo informāciju pirms pro- dukta lietošanas.

• Uzstādīšanu drīkst veikt tikai kvalicēts speciālists, kurš zina un ievēro uzstādīšanas valsts likumus un ražotāja norādījumus;

• Ja ražotāja palīdzība ir nepieciešama, lai novērstu kļūmes, kas radušās nepareizas uzstādīšanas dēļ, šāda palīdzība nav iekļauta garantijā;

• Noņemiet iepakojuma materiālu pirms ierīces iedarbināšanas;

• Pēc produkta izpakošanas pārliecinieties, ka tas nav bojāts, un problēmu gadījumā sazinieties ar servisa centru pirms instalēšanas turpināšanas un neslēdziet to pie elektrotīkla;

• Bojāts izstrādājums var izraisīt īssavienojumu, elektriskās strāvas triecienu, ugunsgrēku un citus draudus,

• Pārbaudiet, vai iepakojumā ir piederumi vai pavadošie materiāli (maisini ar skrūvēm, dokumenti, brošūras u.) un, ja nepieciešams, izņemiet un saglabājiet tos;

• Nepareiza uzstādīšana var izraisīt cilvēku, dzīvnieku vai lietu bojājumus vai ievainojumus. Ražotājs nav atbildīgs par šādiem bojājumiem vai ievainojumiem;

• Droša lietošana tiek garantēta tikai tad, ja uzstādīšana veikta pareizi saskaņā ar šiem norādījumiem. Nepareizas montāžas gadījumā atbildību nes uzstādītājs;

• Uzstādīšanas laikā ierīce nedrīkst būt pieslēgta elektrotīklam;

• Uzstādīšanas laikā ieteicams valkāt aizsargcimdus, lai izvairītos no griezumiem;

• Nepareizas uzstādīšanas, iejaukšanās ierīcē vai neatbilstoša savienojuma gadījumā produkta garantija zaudē spēku;

• Pārliecinieties, ka pēc iebūvēšanas produkta strāvas vads nav pieejams;

• Pēc uzstādīšanas strāvas kabelim nevajadzētu nonākt saskarē ar kustīgām virtuves komponentu daļām (piemēram, atvilktni) un tam nevajadzētu būt pakļautam mehāniskiem spriegumiem;

• Nododot produktu galalietotājam, tehniķim jāpārliecinās, ka tas ir pareizi uzstādīts;

• Nepievienojiet ierīci elektriskajam tīklam, kamēr priekšējais panelis nav pilnībā uzstādīts. Pretējā gadījumā pastāv elektriskā trieciena risks;

• Transportēšanas laikā ievērojiet piesardzību, ierīce ir smaga,

• Pirms instalēšanas pārbaudiet iebūvētās nišas izmērus, salīdzinot tos ar šajā rokasgrāmatā sniegtajiem norādījumiem. Ņemiet vērā, ka ir iespējams izlīdzināt durvis ar pārējo mēbeļu durvīm, pat ja tās pārsniedz vadības paneļa augstumu;

• Pārliecinieties, ka uzstādīšanas zona ir stabila un stingra,3 Kur uzstādīt trauku mazgājamo mašīnu

• Uzstādiet un izmantojiet šo produktu slēgtā, pārsegtā, sausā un labi vēdināmā vidē;

• Neuzstādiet produktu atklātās vietās, kas pakļautas laikapstākļu ietekmei;

• Uzstādiet ierīci netālu no elektrības rozetes;

• Izmantojiet ierīci tikai tad, ja tā ir ievietota iebūvētā nišā, pretējā gadījumā pa- stāv traumu un apdegumu risks;

• Neuzstādiet trauku mazgājamo mašīnu zem plīts virsmas;

• Neuzstādiet ierīci siltuma avotu tuvumā (radiatori, krāsnis u.c.);

• Neuzstādiet ierīci uz paklājiem vai līdzīgām virsmām;

• Novietojiet ierīci uz tīras, līdzenas un stabilas virsmas.

• Uzklājiet aizsargplēvi no uzstādīšanas komplekta zem darba virsmas un uz apkārtējiem mēbeļu elementiem. Šī plēve pasargā mēbeles no mitruma;

• Esi uzmanīgs, atverot un aizverot produktu;

• Nepareiza uzstādīšana var izraisīt produkta apgāšanos;

• Ierīcei jābūt līmenī, lai tā darbotos pareizi, pretējā gadījumā durvis neaizvērsies un izplūdīs karsti tvaiki.4

Produkta priekšējais aksonometriskais skats Produkta priekšējais aksonometriskais skats ar virtuves durvīm Trauku mazgājamās mašīnas izmēri Izmēri mm UZMANĪBU: ja virtuves panelis sver vairāk nekā 9 kg, sazinieties ar servisa centru;1200

Aizmugures skats Elektropadeve Ūdens padeve Ūdens novadīšana Izmēri mm Sānskats Trauku mazgājamās mašīnas izmēri6

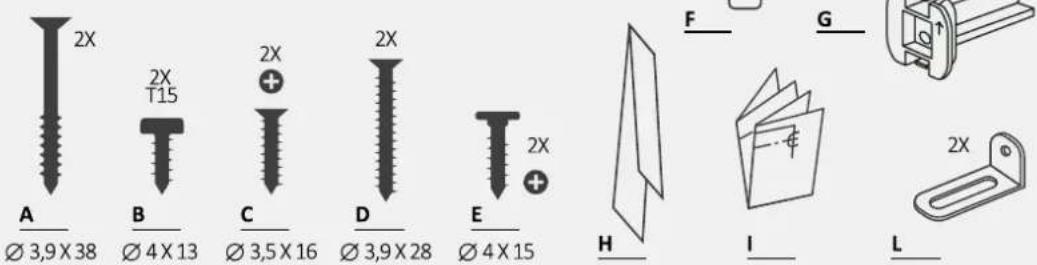

link Ar produktu piegādātie rīki Nepieciešamie rīki Uzstādīšanas video soli pa solim Instrumenti uzstādīšanai vai noklikšķinot uz šīs saites Produkta uzstādīšanas video varat noskatīties, skenējot QR kodu:6

UZMANĪBU: Trauku mazgājamās mašīnas minimālais augstums ir 818 mm; šajā gadījumā aālumam starp virtuves durvīm un grīdu jābūt no 90 līdz 120 mm. Ja trauku mazgājamā mašīna tiek pacelta (maks. 898 mm), arī šim aālumam jāpalielinās proporcionāli, līdz maksimāli 170–200 mm. Iebūvēšanas izmēri Aksenometrisks skats Izmēri mmE

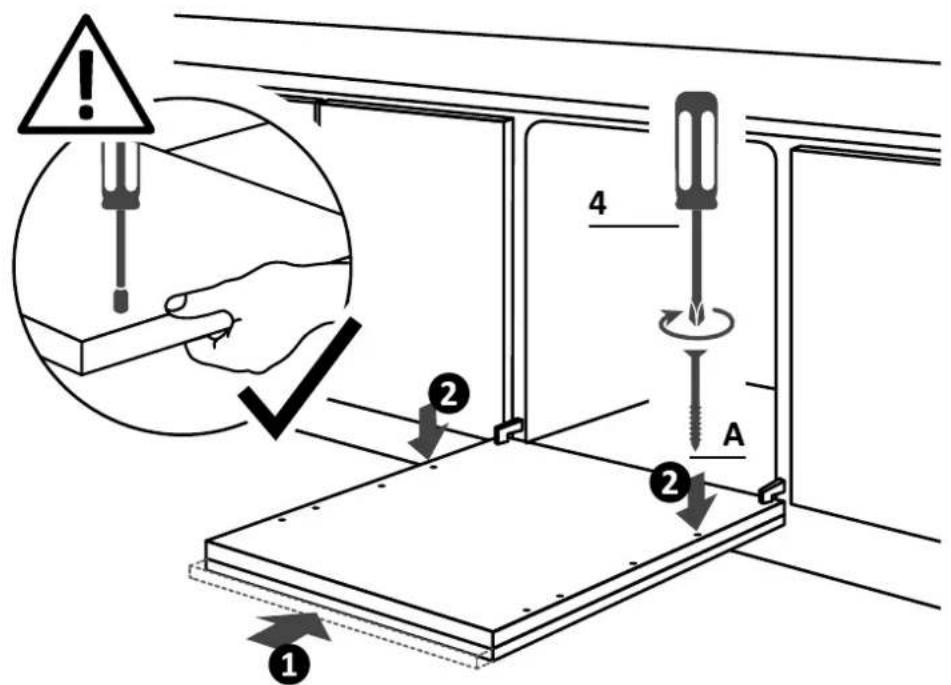

Uzklājiet lenti zem letes un blakus kabinetu sāniem. Tvaika lentes uzstādīšana Trauku mazgājamās mašīnas uzstādīšanas norādījumi9

Trauku mazgājamās mašīnas uzstādīšanas norādījumi Augstuma regulēšana Aizmugurējās kājiņas regulēšana Nolieciet trauku mazgājamo mašīnu, paceļot aizmugurējo daļu apmēram par 10 cm; Regulējiet aizmugurējās kājiņas augstumu no ierīces priekšpuses, kā norādīts.10

Priekšējo kāju augstuma regulēšana Slīpuma regulēšana Noregulējiet trauku mazgājamo mašīnu vertikālā un horizontālā plaknē Rīkojieties tieši ar priekšējām kājiņām. Ja nepieciešams, viegli paceliet trauku mazgājamo mašīnu. 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi11

Priekšējo kājiņu nostiprināšana Ievietošana iebūvētajā nodalījumā Ievietojiet trauku mazgājamo mašīnu iebūvētajā nodalījumā un pārbaudiet izmērus un pielaides. Pēc visu izmēru pārbaudes galīgi nostipriniet priekšējās kājiņas, lai tās laika gaitā neatskrūvētos. Šo darbību var veikt arī pēc virtuves paneļa uzstādīšanas.

Trauku mazgājamās mašīnas uzstādīšanas norādījumi12

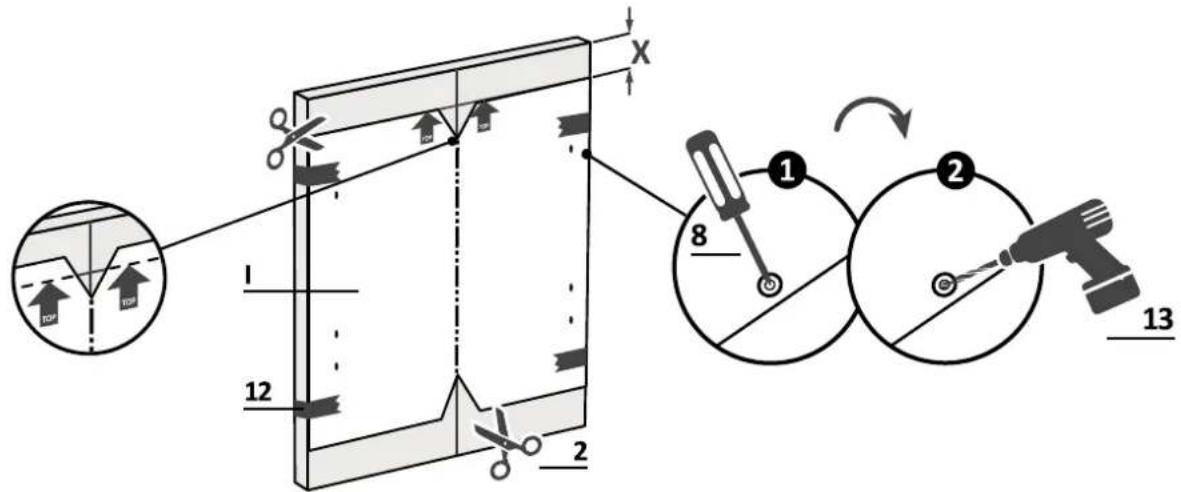

Pārvietojiet mērījumu uz virtuves paneli un atzīmējiet centru;

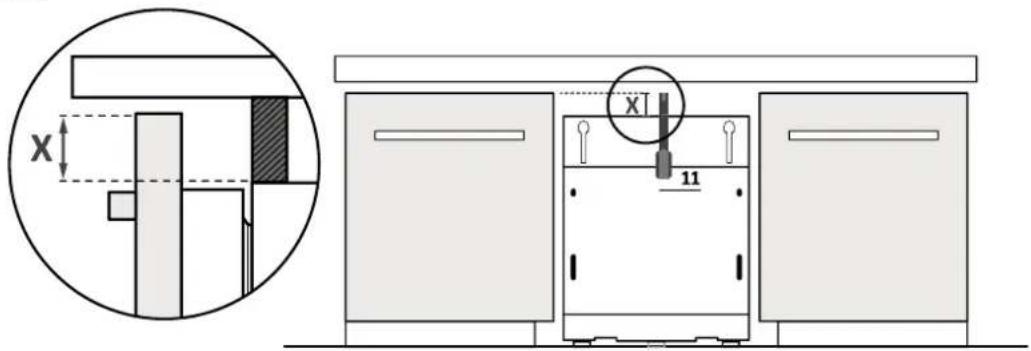

Izmēriet aālumu starp blakus esošo durvju augšējo malu un trauku mazgājamo mašīnu;

Pielieciet urbšanas veidni un sekojiet pievienotajiem norādījumiem; 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi13

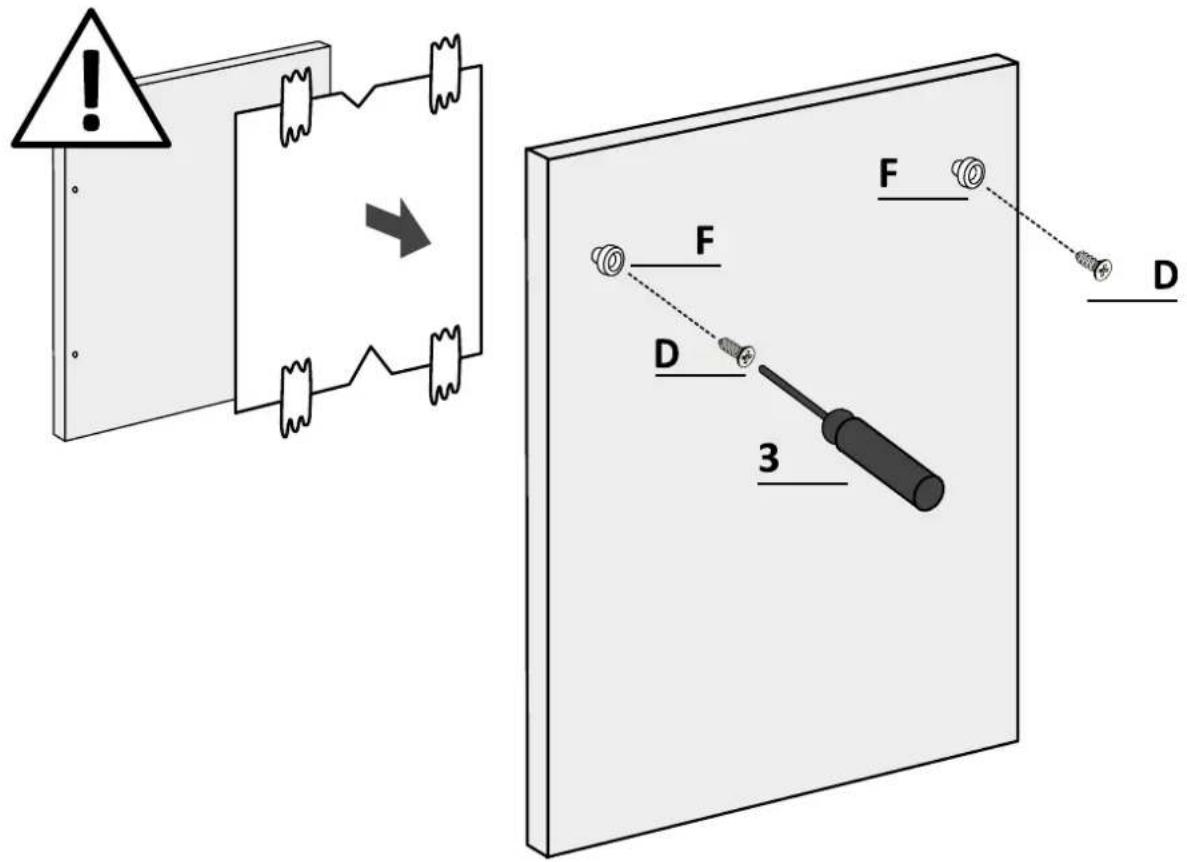

Noņemiet veidni un uzstādiet piederumus. Paneļa sagatavošana UZMANĪBU: Izvairieties, lai skrūvju galvas neizvirzās uz paneļa aizmu- gurējās virsmas, uzstādot rokturi.

Trauku mazgājamās mašīnas uzstādīšanas norādījumi14

Paneļa uzstādīšana 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

Trauku mazgājamās mašīnas uzstādīšanas norādījumi

Atveriet trauku mazgājamās mašīnas durvis, turot virtuves paneļa apakšējo daļu, pēc tam atsējiet apakšējās skrūves;

Pārliecinieties, ka panelis ir pilnībā ievietots (1); piestipriniet virtuves paneli pie trauku mazgājamās mašīnas, izmantojot piegādātās skrūves (2).16

Mašīnas piestiprināšana virtuvei

Norādījumi trauku mazgājamās mašīnas piestiprināšanai pie blakus esošo skapīšu sāniem. UZMANĪBU: Pieslēdziet trauku mazgājamo mašīnu pie ūdens un elektroapgādes tīkla, ievērojot norādījumus 8 nodaļā. 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi17

BRĪDINĀJUMS: Ja nevarat sāniski piestiprināt trauku mazgājamo mašīnu, izmantojiet komplektā iekļautos kronšteinus un piestipriniet to pie virsmas; esiet piesardzīgi, ja virsmas materiāls nav koks.

Trauku mazgājamās mašīnas uzstādīšanas norādījumi18 BRĪDINĀJUMS: Pārliecinieties, ka ūdens spiediens ir starp 0,08 un 1 Mpa. 8 Pievienošana ūdens un elektrības tīklam

Savienojuma shēma Standarta uzstādīšanas shēma Uzstādīšanas shēma kolonnā19 Piezīme: Produkta faktiskā izskats ir atkarīgs no izvēlētā modeļa. Pievienošana ūdens un elektrības tīklam Piegāde lietotājam Trauku mazgājamās mašīnas demontāža

Drošības ierīces Visas trauku mazgājamās mašīnas ir aprīkotas ar aizsardzību pret pārplūdi, kas darbības traucējumu gadījumā automātiski pārtrauc ūdens padevi un/vai novada lieko ūdeni. Lai iegūtu vairāk informācijas, skatiet Lietotāja rokasgrāmatu. Instalēšanas beigās:

• Informējiet lietotāju par būtiskajām funkcijām;

• Informējiet lietotāju par visiem būtiskajiem drošas lietošanas un apstrādes aspektiem;

• Nododiet lietotājam piederumus un lietošanas un montāžas instrukcijas rūpīgai glabāšanai. Pēc uzstādīšanas beigām noņemiet aizsargplēvi, lenti un visus citus iepakojuma materiālus un izņemiet pievienotos piederumus no trauku mazgājamās mašīnas iekšpuses.

• Atvienojiet ierīci no elektroenerģijas un ūdens padeves;

• Atskrūvējiet stiprinājuma skrūves;

• Nedaudz paceliet ierīci un pilnībā izņemiet to;
