BRUGSANVISNING HI 4E7L0S-80 HOOVER

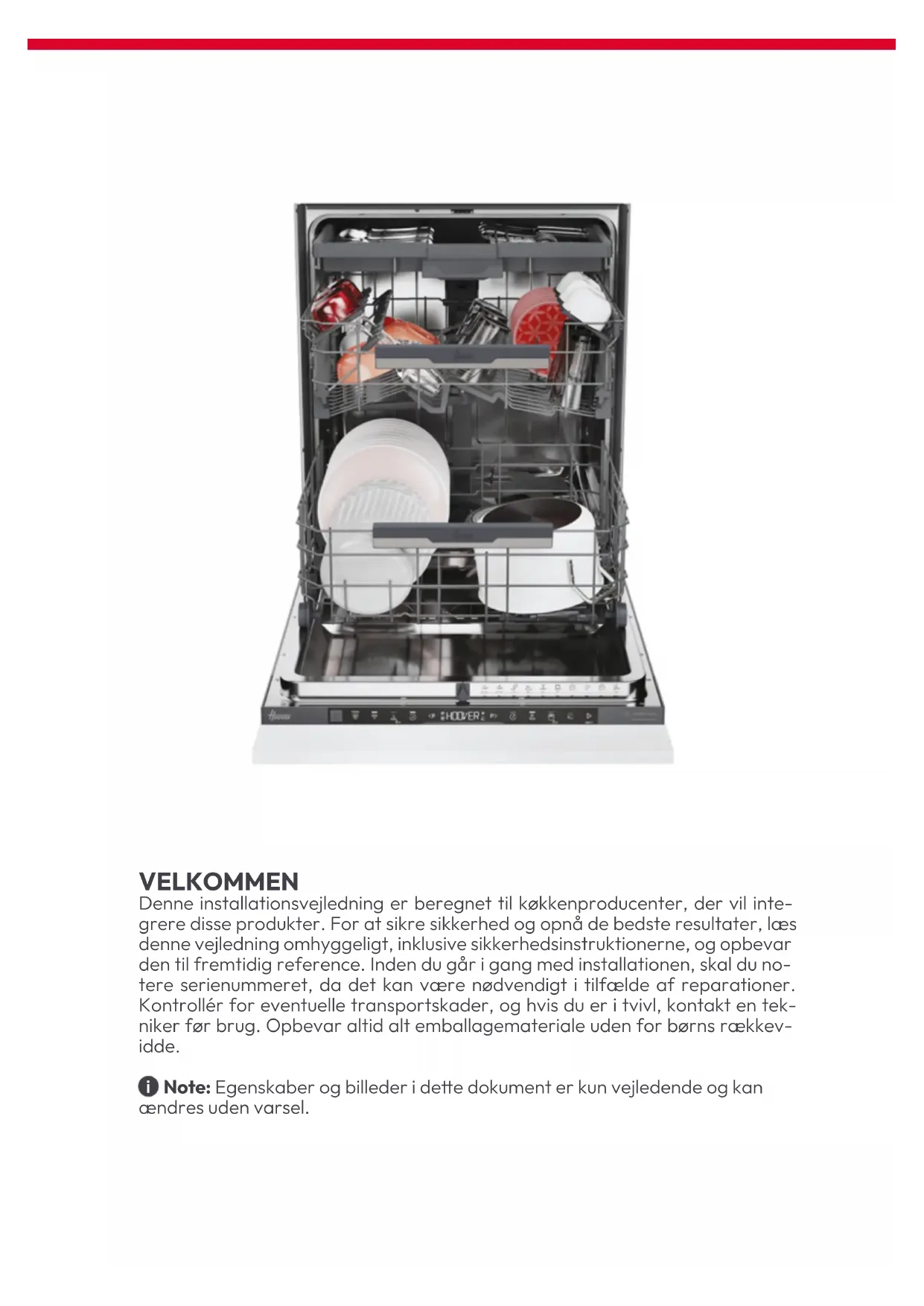

• Ovaj proizvod ne oštećuje namještaj, koji se može koristiti i s novim uređajem.22VELKOMMEN Denne installationsvejledning er beregnet til køkkenproducenter, der vil inte- grere disse produkter. For at sikre sikkerhed og opnå de bedste resultater, læs denne vejledning omhyggeligt, inklusive sikkerhedsinstruktionerne, og opbevar den til fremtidig reference. Inden du går i gang med installationen, skal du no- tere serienummeret, da det kan være nødvendigt i tilfælde af reparationer. Kontrollér for eventuelle transportskader, og hvis du er i tvivl, kontakt en tek- niker før brug. Opbevar altid alt emballagemateriale uden for børns rækkev- idde. Note: Egenskaber og billeder i dee dokument er kun vejledende og kan ændres uden varsel.

1 Sikkerhedsadvarsler til installationen p.2-3 2 Hvor skal opvaskemaskinen installeres p.3 3 Opvaskemaskinens dimensioner p.4-5 4 Installationsvideo trin for trin p.6 5 Værktøjer til installation p.6 6 Indbygningsmål p.7 7 Instruktioner til installation af opvaskemaskinen p.8 - 17

7.3 Justering af det bageste ben

7.4 Justering af de forreste bens højde

7.6 Indsæelse i det indbyggede rum

7.7 Fastgørelse af de forreste ben

7.8 Forberedelse af panelet

7.9 Installation af panelet

7.10 Fastgørelse af maskinen til køkkenet

8 Tilslutning til vand- og elneet p.18 - 19

8.1 Tilslutningsdiagram

8.2 Sikkerhedsanordninger

Læs disse instruktioner, før du starter installationen af produktet. Din sikkerhed er meget vigtig for os. Læs disse oplysninger grundigt, før du bruger produktet.

• Installationen skal udføres af en kvaliceret tekniker, der kender til og overholder lovgivningen i installationslandet og producentens instruktioner;

• Hvis der kræves producenthjælp til at udbedre fejl, der skyldes forkert installation, er denne hjælp ikke dækket af garantien;

• Fjern emballagematerialet, før apparatet tages i brug;

• Efter udpakning af produktet skal du kontrollere, at det ikke er beskadiget. Kontakt servicecentret i tilfælde af problemer, før du fortsæer med installationen, og tilslut det ikke til strømneet;

• Forkert installation kan forårsage skader på personer, dyr eller ejendom. Fabrikanten kan ikke holdes ansvarlig for sådanne skader;

• Sikker brug garanteres kun, hvis installationen er udført korrekt i henhold til disse instruktioner. Ved skader forårsaget af forkert montering påhviler ansvaret installatøren;

• Under installation må apparatet ikke være tilsluet elneet;

• Det anbefales at bære beskyelseshandsker under installationen for at undgå skæreskader;

• Ved forkert installation, manipulation af apparatet eller ikke-overensstemmende tilslutning bortfalder produktgarantien;

• Sørg for, at produktets strømledning ikke er tilgængelig efter installationen;

• Efter montering må netledningen ikke komme i kontakt med bevægelige dele af køkkenkomponenterne (f.eks. en skue) og må ikke udsæes for mekanisk belastning;

• Ved overdragelse af produktet til slutbrugeren skal teknikeren sikre sig, at det er korrekt installeret;

• Tilslut ikke produktet til elneet, før frontpanelet er helt installeret. Ellers kan der være elektrisk fare;

• Vær forsigtig under transporten, produktet er tungt;

• Før installationen påbegyndes, skal du kontrollere alle dimensioner af det indbyggede rum og sammenligne dem med instruktionerne i denne manual. Bemærk, at det er muligt at justere døren, så den passer med andre møbeldøre, selvom den er højere end betjeningspanelet;3 Hvor skal opvaskemaskinen installeres

• Installer og brug dee produkt i et lukket, overdækket, tørt og godt ventileret miljø;

• Installer ikke produktet i åbne områder, der er udsat for vejrliget;

• Montér produktet i nærheden af en stikkontakt;

• Brug kun produktet, hvis det er installeret i en indbygningsniche, ellers er der risiko for skader og forbrændinger;

• Installer ikke opvaskemaskinen under en kogeplade;

• Installer ikke produktet i nærheden af varmekilder (radiatorer, ovne mv.);

• Anbring ikke produktet på tæpper eller lignende overader;

• Anvend den beskyelseslm, der følger med installationssæet, under bordpladen og på det omgivende møbel. Filmen beskyer møblet mod fugt;

• Vær forsigtig, når du åbner og lukker produktet;

• Forkert installation kan få produktet til at vælte;

• Produktet skal være i vater for at fungere korrekt, ellers lukker døren ikke ordentligt, hvilket kan føre til udslip af varm damp.4

Bagsidevisning Strømforsyning Vandtilførsel Vandudløb Mål i mm Sidevisning Opvaskemaskinens dimensioner6

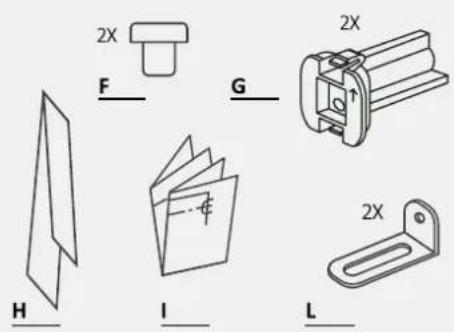

link Installationsvideo trin for trin Værktøjer til installation aller ved at klikke på følgende Du kan se installationsvideoen for produktet ved at scanne QR-koden: Værktøj, der følger med produktet Nødvendigt værktøj6

ADVARSEL: Opvaskemaskinens minimumshøjde er 818 mm; i dee tilfælde skal afstanden mellem køkkenlågen og gulvet være mellem 90 og 120 mm. Hvis opvaskemaskinen hæves (maks. 898 mm), skal afstanden mellem låge og gulv også øges proportionalt, op til et maksimum mellem 170 og 200 mm. Indbygningsmål Aksonometrijski prikaz Mål i mmE

Påfør strippen under bordpladen og på siderne af de tilstødende skabe. Installation af dampbånd Instruktioner til installation af opvaskemaskinen9

Instruktioner til installation af opvaskemaskinen Højdejustering Justering af det bageste ben Vip opvaskemaskinen ved at løfte den bagerste del ca. 10 cm. Juster højden på det bageste ben fra maskinens front som angivet.7 Instruktioner til installation af opvaskemaskinen

Justering af de forreste bens højde Vinkeljustering Sæt opvaskemaskinen i vater i både lodret og vandret plan. Virker direkte på de forreste ben. Hvis det er nødvendigt, løft opvaskemaskinen lidt.7 Instruktioner til installation af opvaskemaskinen

Fastgørelse af de forreste ben Indsæelse i det indbyggede rum Indsæt opvaskemaskinen i indbygningsrummet og kontroller mål og tolerancer. Efter at have kontrolleret alle mål, fastgør de forreste ben permanent, så de ikke løsner sig med tiden. Denne handling kan også udføres efter montering af køkkenpanelet.12

Forberedelse af panelet

Mål afstanden mellem den øverste kant af de tilstødende døre og opvaskemaskinen;

Anbring boreskabelonen, og følg de medfølgende instruktioner; 7 Instruktioner til installation af opvaskemaskinen13

Fjern skabelonen og monter tilbehøret. Forberedelse af panelet ADVARSEL: Undgå at skruehoveder stikker ud på bagsiden af panelet ved montering af håndtaget.

Instruktioner til installation af opvaskemaskinen1. Monter indsatsene på opvaskemaskinen, og sørg for, at komponenterne installe- res i den korrekte retning med pilen opad;

Fastgør panelet til opvaskemaskinens øverste del;

Installation af panelet 7 Instruktioner til installation af opvaskemaskinen3. Åbn opvaskemaskinens dør, mens du holder den nederste del af køkkenpanel- et, og skru derefter de nederste skruer ud;

Sørg for, at panelet er helt indsat (1); fastgør køkkenpanelet til opvaskemaski- nen med de medfølgende skruer (2).

Instruktioner til installation af opvaskemaskinen16

Fastgørelse af maskinen til køkkenet

Instruktioner til fastgørelse af opvaskemaskinen til siden af tilstødende skabe. ADVARSEL: Tilslut opvaskemaskinen nu til vand- og elneet i henhold til anvisningerne i kapitel 8. 7 Instruktioner til installation af opvaskemaskinen17

ADVARSEL: Hvis du ikke kan fastgøre opvaske- maskinen sidelæns, skal du bruge de medfølgende beslag og fastgøre den til bordpladen; vær forsigtig, hvis bordpladematerialet ikke er træ.

Instruktioner til installation af opvaskemaskinen18 ADVARSEL: Sørg for, at vandtrykket er mellem 0,08 og 1 Mpa. 8 Tilslutning til vand- og elneet

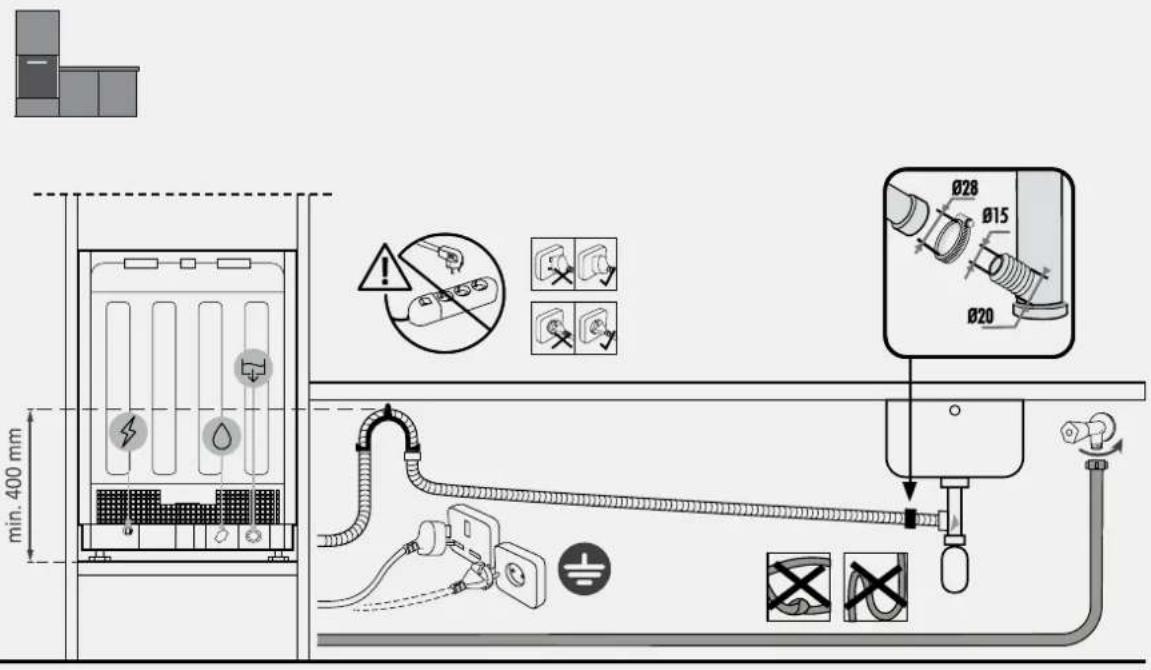

Tilslutningsdiagram Standard installationsdiagram Installationsdiagram i søjle19 Note: Produktets faktiske udseende afhænger af den valgte model. Tilslutning til vand- og elneet Levering til brugeren Afmontering af opvaskemaskinen

Sikkerhedsanordninger Alle opvaskemaskiner er udstyret med en overløbsbeskyttelse, som i tilfælde af fejl, hvor vandstanden overstiger det normale, automatisk stopper vandtilførslen og/ eller aeder overskydende vand. Se yderligere oplysninger i Brugervejledningen. Ved afslutningen af installationen:

• Informér brugeren om de væsentlige funktioner;

• Informér brugeren om alle relevante aspekter af sikker brug og håndtering;

• Overdrag til brugeren tilbehør og brugs- og monteringsvejledninger til omhyggelig opbevaring. Fjern beskyttelseslmen, tape og alt andet emballagemateriale ved afslutnin- gen af installationen, og tag det medfølgende tilbehør ud af opvaskemaskinen.

• Afbryd produktet fra el- og vandforsyning;

• Skru af fastgørelsesskruerne;

• Løft produktet lidt og træk det helt ud;

• Eer at produktet er pakket ut, må du kontrollere at det ikke er skadet. Kontakt kundeservice ved problemer før installasjon og koble det ikke til strømneet;
