Ürün Tipi	Ankastre Bulaşık Makinesi
Marka	Hoover
Model	HI 4E7L0S-80
Boyutlar (G × D × Y)	598 × 555 × 818-898 mm
Ankastre Boyutlar (G × D × Y)	Min. 555 × 600 × 820 mm
Ayarlanabilir Yükseklik	Evet, 818 - 898 mm arası
Mutfak Paneli Maksimum Ağırlığı	9 kg
Gerekli Su Basıncı	0,08 – 1 MPa
Güç Kablosu Uzunluğu	~1500 mm
Su Giriş Hortumu Uzunluğu	~1700 mm
Tahliye Hortumu Uzunluğu	~1350 mm
Ayak Ayarı	Evet (ön ve arka)
Eğim Ayarı	Evet
Buhar Bandı Dahildir	Evet
Taşma Önleme Düzeneği	Evet
Mobilyalara Yan Sabitleme	Evet
Tezgaha Sabitleme	Evet (malzemeye bağlı)
Dahil Olan Araçlar	Vidalar A, B, C, D, E, delme şablonu
Montaj	Sadece ankastre
Kılavuz Sayfaları	574

Sık sorulan sorular - HI 4E7L0S-80 HOOVER

Hoover HI 4E7L0S-80 bulaşık makinesinin boyutları nelerdir?

Boyutlar (G × D × Y) 598 × 555 × 818-898 mm'dir. Yükseklik ayarlanabilir.

Gerekli minimum ankastre boyutları nelerdir?

Ankastre bölmesi en az 555 mm genişlik, 600 mm derinlik ve 820 mm yükseklik olmalıdır.

Bu bulaşık makinesi için gerekli su basıncı nedir?

Su basıncı 0,08 MPa ile 1 MPa arasında olmalıdır.

Bulaşık makinesinin yüksekliği nasıl ayarlanır?

Yükseklik ön ve arka ayaklar ile ayarlanır. Arka ayak, bir tekerlek yardımıyla makinenin önünden ayarlanır.

Bulaşık makinesi bir buhar bandı ile birlikte mi geliyor?

Evet, montaj kitinde bir buhar bandı bulunur ve tezgahın altına ve bitişik mobilyaların yanlarına uygulanmalıdır.

Takabileceğim mutfak panelinin maksimum ağırlığı nedir?

Mutfak paneli 9 kg'dan daha ağır olmamalıdır.

Bulaşık makinesi bitişik mobilyalara nasıl sabitlenir?

Makine, bitişik mobilyalara yanal olarak veya bu mümkün değilse, sağlanan braketlerle tezgaha sabitlenebilir.

Cihazla birlikte hangi araçlar veriliyor?

Kit, çeşitli vida türleri (A, B, C, D, E) ve mutfak paneli için bir delme şablonu içerir.

Bu bulaşık makinesinde taşma önleme düzeneği var mı?

Evet, tüm Hoover bulaşık makineleri, aşırı seviye durumunda su girişini otomatik olarak durduran bir taşma önleme güvenlik düzeneği ile donatılmıştır.

Bu bulaşık makinesini bir ocak altına kurabilir miyim?

Hayır, montaj kılavuzu bulaşık makinesinin bir ocak altına kurulmasını kesinlikle yasaklar.

KULLANIM KILAVUZU HI 4E7L0S-80 HOOVER

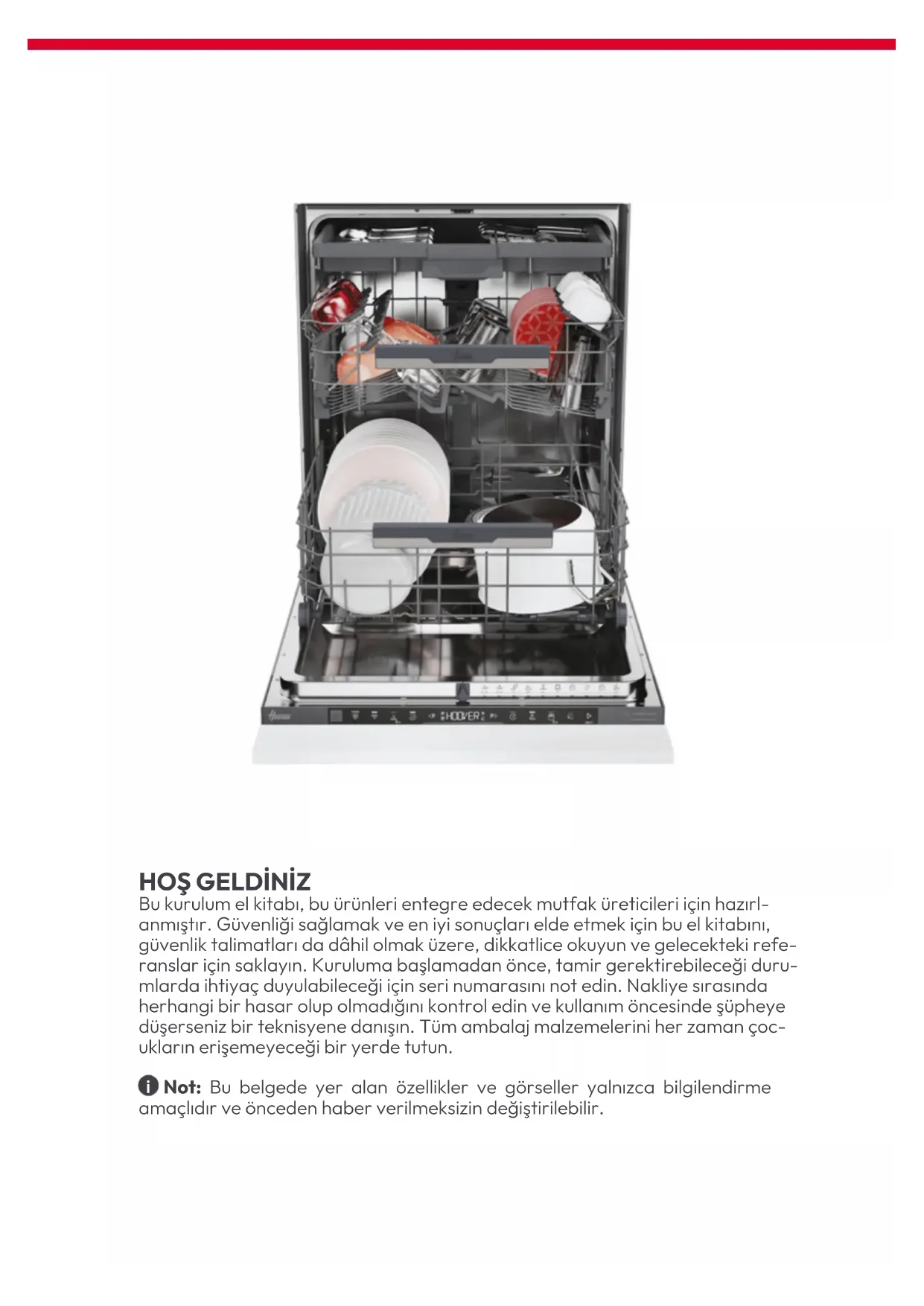

Bu kurulum el kitabı, bu ürünleri entegre edecek mutfak üreticileri için hazırlanmıştır. Güvenliği sağlamak ve en iyi sonuçları elde etmek için bu el kitabını, güvenlik talimatları da dâhil olmak üzere, dikkatlice okuyun ve gelecekteki referanslar için saklayın. Kuruluma başlamadan önce, tamir gerektirebileceği durumlarda ihtiyaç duyulabileceği için seri numarasını not edin. Nakliye sırasında herhangi bir hasar olup olmadığını kontrol edin ve kullanım öncesinde şüpheye düşerseniz bir teknisyene danışın. Tüm ambalaj malzemelerini her zaman çocukların erişemeyeceği bir yerde tutun.

i Not: Bu belgede yer alan özellikler ve görseller yalnızca bilgilendirme amaçlıdır ve önceden haber verilmeksizin değiştirilebilir.

İçindekiler

1 Kurulum için güvenlik uyarıları p.2-3
2 Bulaşık makinesi nereye kurulmalı p.3
3 Bulaşık makinesi boyutları p.4-5
4 Adım adım kurulum videosu p.6
5 Kurulum araçları p.6
6 Gömme ölçüleri p.7

7 Bulaşik makinesi kurulumu ile ilgili talimatlar p.8 - 17

7.1 Buhar bandının montajı
7.2 Yükseklik ayarı
7.3 Arka ayağın ayarlanması
7.4 Ön ayakların yüksekliğinin ayarlanması
7.5 Eğim ayarı
7.6 Gömme bölmeye yerleştirme
7.7 Ön ayakların sabitlenmesi
7.8 Panelin hazırlanması
7.9 Panelin montaji
7.10 Makinenin mutfağa sabitlenmesi

8 Su ve elektrik şebekesine bağlantı p.18 - 19

8.1 Bağlantı diyagramı
8.2 Güvenlik cihazları

9 Kullanıcıya teslimat p.19

10 Bulaşık makinesinin sökülmesi p.19

1 Kurulum için güvenlik uyarıları

Ürünün kurulumuna başlamadan önce bu talimatları okuyun. Güvenliğiniz bizim için çok önemlidir. Ürünü kullanmadan önce bu bilgileri dikkatlice okuyun.

- Kurulum, kurulumun yapılacağı ülkenin yürürlükteki yasalarını ve üretici talimatlarını bilen ve bunlara uyan kalifiye bir teknisyen tarafından yapılmalıdır;

- Kurulum hatalarından kaynaklanan arızaları gidermek için üreticinin yardımı gerekiyorsa, bu yardım garanti kapsamına girmez;

- Cihazı çalıştırmadan önce ambalaj malzemesini çıkarın;

- Ürünü ambalajından çıkardıktan sonra hasarlı olmadığından emin olun ve herhangi bir sorun durumunda kurulumdan önce teknik servise başvurun; ürünü elektrik ağına bağlamayın;

- Hasarlı bir ürün kısa devreye, elektrik çarpmasına, yangın tehlikesine ve diğer tehlikelere neden olabilir;

- Ambalajın içinde aksesuarlar veya eşlik eden malzemeler (vidalı poşetler, belgeler, broşürler vb.) olup olmadığını kontrol edin ve varsa çıkarıp saklayın;

- Hatalı kurulum, insanlara, hayvanlara veya eşyalara zarar veya yaralanmaya neden olabilir. Üretici, bu tür zarar veya yaralanmalardan sorumlu tutulamaz;

- Güvenli kullanım yalnızca kurulum bu talimatlara uygun olarak doğru şekilde yapıldığında garanti edilir. Hatalı kurulumdan kaynaklanan hasarlarda sorumluluk kurulum yapan kişiye aittir;

- Kurulum sırasında cihaz elektrik şebekesine bağlı olmamalıdır;

- Kurulum sırasında kesik yaralanmalarını önlemek için koruyucu eldiven kullanılması önerilir;

- Hatalı kurulum, cihazın kurcalanması veya uygun olmayan bağlantı durumunda ürün garantisi geçersiz olur;

- Ürünün güç kablosunun montajdan sonra erişilebilir olmadığından emin olun;

- Kurulumdan sonra güç kablosu, mutfak bileşenlerinin hareketli parçalarıyla (örneğin bir çekmeceyle) temas etmemeli ve mekanik zorlanmalara maruz kalmamalıdır;

- Ürünün son kullanıcıya tesliminde, teknisyen ürünün doğru şekilde kurulduğundan emin olmalıdır;

- Ürünü, ön panel tamamen monte edilmeden elektrik ağına bağlamayın. Aksi takdirde elektrik çarpması riski olabilir;

- Taşıma sırasında dikkatli olun, ürün ağırdır;

- Kuruluma başlamadan önce, bu kılavuzda yer alan talimatlarla karşılaştırarak yerleşik bölmenin tüm ölçülerini kontrol edin. Kapının, kontrol panelinden yüksek olsa bile, diğer mobilya kapılarıyla hizalanabileceği unutmayın;

• Kurulum alanının sabit ve sağlam olduğundan emin olun;
• Kurulum kitinde verilen koruyucu filmi tezgah altına ve çevredeki mobilyalara uygulayın. Bu film mobilyaları nemden korur;
• Ürünü açarken ve kapatırken dikkatli olun;
• Yanlış kurulum ürünün devrilmesine neden olabilir;
• Ürün düzgün çalışması için dengede olmalıdır, aksi takdirde kapı düzgün kapanmaz ve sıcak buhar dışarı çıkabilir.

Bulaşık makinesi nereye kurulmalı

2

• Bu ürünü kapalı, örtülü, kuru ve iyi havalandırılmış bir ortamda kurun ve kullanın;
• Ürünü açık hava koşullarına maruz kalan alanlara kurmayın;
• Ürünü bir elektrik prizinin yakınına monte edin;
• Ürünü yalnızca gömme bir alana yerleştirilmişse kullanın, aksi takdirde yaralanma ve yanık riski vardır;
• Bulaşık makinesini ocak altına kurmayın;
• Ürünü ısı kaynaklarının (radyatörler, sobalar vb.) yakınına kurmayın;
• Ürünü halılar veya benzeri yüzeyler üzerine koymayın;
• Ürünü temiz, düz ve sağlam bir yüzeye yerleştirin.

3 Bulaşık makinesi boyutları

Boyutlar mm cinsindendir

Ürünün önden aksonometrik görünümü

555 598 818-898 120-200 110 40 120

Mutfak kapılı önden aksonometrik görünüm

675-730 595-596 16-22

⚠ DİKKAT: mutfak paneli 9 kg'dan ağırsa, müşteri hizmetleriyle ile-tişime geçin.

Boyutlar mm cinsindendir

Arka görünüm

818 0 - 80 ~ 1350 mm Elektrik beslemesi ~ 1500 mm Su girişi ~ 1700 mm Su tahliyesi

Sidovy

1200 690

4 Adım adım kurulum videosu

Ürünün kurulum videosunu QR Kodunu taratarak izleyebilirsiniz:

veya aşağıdaki tıklayarak link

2-3h

5 Kurulum araçları

Gerekli aletler

1 2 3 PZ 2 PH 2 5 Torx T15 6 9 m m 7 8 9 Ch2 6 10 11 12 13 Ø 2 mm Gloved

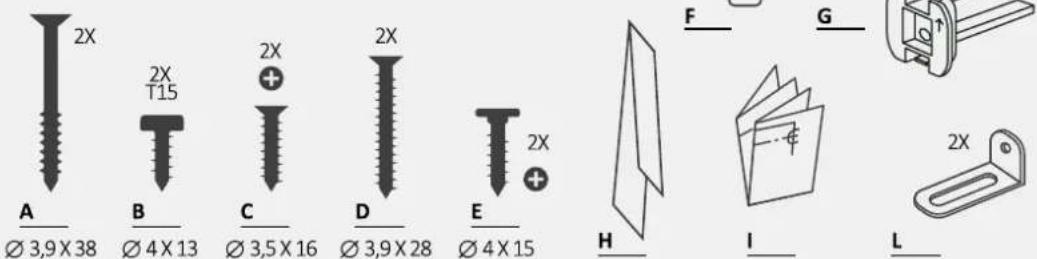

Ürünle birlikte verilen aletler

2X A Ø 3,9 X 38 B Ø 4 X 13 C Ø 3,5 X 16 D Ø 3,9 X 28 E Ø 4 X 15 2X 2X + 2X 2X + F G H I L 2X

Boyutlar mm cinsindendir

Aksanometrik görünüm

min. 555 820-900 600 A

A

⚠ DİKKAT: Bulaşık makinesinin minimum yüksekliği 818 mm'dir; bu durumda mutfak kapısıyla zemin arasındaki mesafe 90 ile 120 mm arasında olmalıdır. Bulaşık makinesi yükseltilirse (maks. 898 mm), bu mesafe de orantılı olarak artmalıdır, maksimum 170 ile 200 mm arasında.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.1 Buhar bandının montajı

Tezgahın altına ve bitişik dolapların yanlarına şerit uygulayın.

1.

E

2.

Bulaşik makinesini arka kısmını yaklaşık 10 cm kaldırarak eğin.

7.3 Arka ayağın ayarlanması

Makinenin önünden arka ayağın yüksekliğini belirtildiği gibi ayarlayın.

foot UP DOWN

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.4 Ön ayakların yüksekliğinin ayarlanması

Ön ayaklar üzerinde doğrudan hareket edin. Gerekirse bulaşık makinesini hafifçe kaldırın.

Bulaşık makinesini dikey ve yatay düzleme göre hizalayın.

7.6 Gömme bölmeye yerleştirme

Bulaşık makinesini gömme yuvasına yerleştirin ve ölçüleri ile toleransları kontrol edin.

7.7 Ön ayakların sabitlenmesi

Tüm ölçüler kontrol edildikten sonra, ön ayaklar zamanla gevşememesi için kalıcı olarak sabitlenmelidir. Bu işlem mutfak paneli takıldıktan sonra da yapılabilir.

feet B 5

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

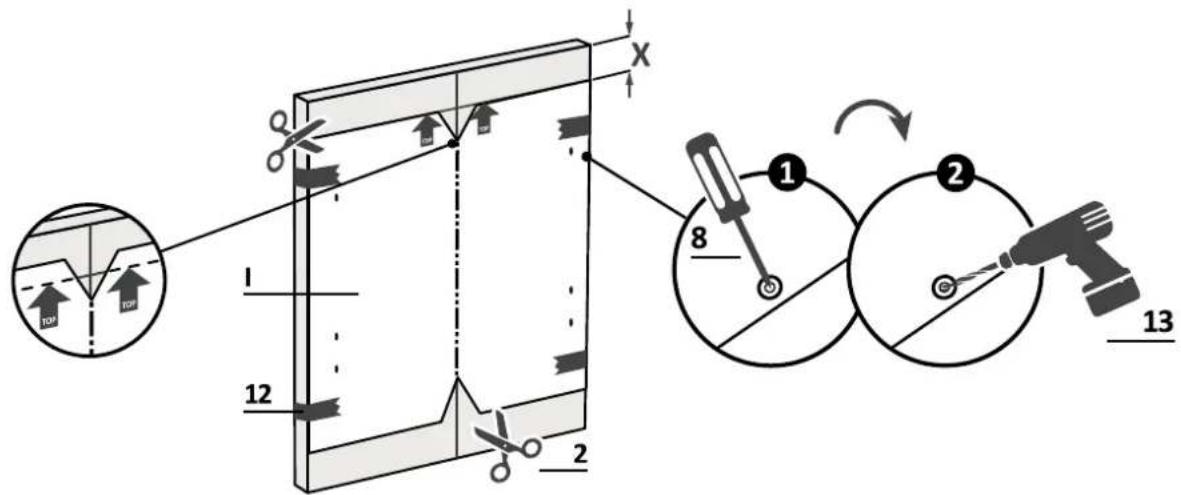

7.8 Panelin hazırlanması

1.

Bitişik kapakların üst kenarı ile bulaşik makinesi arasındaki mesafeyi ölçün;

Ölçümü mutfak paneline aktarın ve merkezi belirleyin;

X 1 11

3.

Delme şablonunu uygulayın ve verilen talimatları izleyin;

7.8 Panelin hazırlanması

4.

Şablonu çıkarın ve aksesuarları takın.

⚠ DİKKAT: Kolu monte ederken vidaların başlarının panelin arka yüzeyinden dışarı çıkmamasına dikkat edin.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.9 Panel montaji

1.

Eklentileri bulaşık makinesine takın, bileşenlerin okun yukarı bakacak şekilde doğru yönde monte edildiğinden emin olun;

G 2X ! UP G CLICK! UP

2.

Paneli bulaşik makinesinin üst kısmına sabitleyin;

Bulaşık makinesi kapısını açarken mutfak panelinin alt kısmını tutun, ardından alt vidaları sökün;

5 × ✓

4.

Panelin tamamen yerleştiginden emin olun (1); mutfak panelini birlikte verilen vidalarla bulaşık makinesine sabitleyin (2).

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

⚠ DİKKAT: Bulaşık makinesini şimdi su ve elektrik şebekesine, 8. bölümdeki talimatlara uyarak bağlayın.

7.10 Makinenin mutfağa sabitlenmesi

Bulaşik makinesini bitişik dolapların yan tarafına sabitleme talimatları.

⚠ UYARI: Bulaşık makinesini yanlardan sabitleyemiyorsanız, verilen braketleri kullanarak tezgaha sabitleyin; tezgah malzemesi ahşap değilse dikkatli olun.

8Su ve elektrik şebekesine bağlantı

8.1 Bağlantı diyagramı

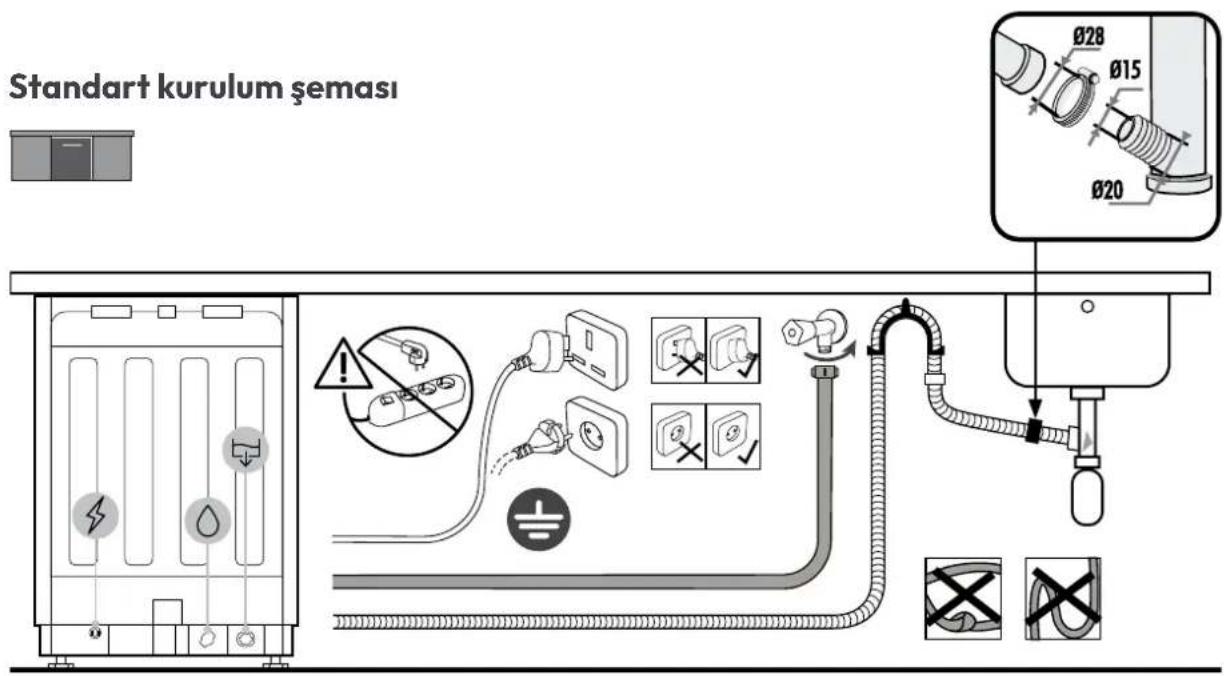

Standart kurulum şeması Ø28 Ø15 Ø20

Sütun montaj şeması

min. 400 mm Ø28 Ø15 Ø20

UYARI: Su basıncının 0,08 Mpa ile 1 Mpa arasında olduğundan emin olun.

8.2 Güvenlik cihazları

Tüm bulaşık makineleri, arıza durumunda su seviyesi normalin üzerine çıkarsa su girişini otomatik olarak durduran ve/veya fazla suyu boşaltan taşıma önleyici güvenlik cihazı ile donatılmıştır.

Daha fazla bilgi için Kullanım Kılavuzuna bakınız.

Kullanıcıya teslimat

9

Kurulumun sonunda:

• Kullanıcıyı temel işlevler hakkında bilgilendirin;
• Kullanıcıyı güvenli kullanım ve elleçleme ile ilgili tüm önemli konular hakkında bilgilendirin;
• Kullanıcıya aksesuarları ve dikkatlice saklanması gereken kullanım ve montaj talimatlarını teslim edin.

Kurulumun sonunda koruyucu filmi, bandı ve diğer tüm ambalaj malzemelerini çıkarın ve bulaşık makinesinin içindeki verilen aksesuarları alın.

Not: Ürünün gerçek görünümü seçilen modele bağlıdır.

Bulaşık makinesinin sökülmesi

10

• Ürünü elektrik ve su şebekesinden ayırın;
• Montaj vidalarını sökün;
• Ürünü hafifçe kaldırın ve tamamen çıkarın;
• Bu ürün mobilyaya zarar vermez, mobilya yeni bir cihazla da kullanılabilir.
