Typ produktu	Umývačka riadu na vstavanú montáž
Značka	Hoover
Model	HI 4E7L0S-80
Rozmery (Š × H × V)	598 × 555 × 818-898 mm
Rozmery zabudovania (Š × H × V)	Min. 555 × 600 × 820 mm
Nastaviteľná výška	Áno, od 818 do 898 mm
Maximálna hmotnosť kuchynského panela	9 kg
Požadovaný tlak vody	0,08 – 1 MPa
Dĺžka napájacieho kábla	~1500 mm
Dĺžka prívodnej hadice	~1700 mm
Dĺžka odtokovej hadice	~1350 mm
Nastavenie nôžok	Áno (predné a zadné)
Nastavenie sklonu	Áno
Dodávaná antiparná páska	Áno
Zariadenie proti pretečeniu	Áno
Bočné upevnenie k nábytku	Áno
Upevnenie k pracovnej doske	Áno (podľa materiálu)
Dodávané náradie	Skrutky A, B, C, D, E, vŕtacia šablóna
Inštalácia	Len vstavaná
Počet strán návodu	574

Často kladené otázky - HI 4E7L0S-80 HOOVER

Aké sú rozmery umývačky riadu Hoover HI 4E7L0S-80?

Rozmery (Š × H × V) sú 598 × 555 × 818-898 mm. Výška je nastaviteľná.

Aké sú minimálne požadované rozmery zabudovania?

Zabudovací priestor musí mať minimálne 555 mm šírky, 600 mm hĺbky a 820 mm výšky.

Aký tlak vody je potrebný pre túto umývačku riadu?

Tlak vody musí byť medzi 0,08 MPa a 1 MPa.

Ako nastaviť výšku umývačky riadu?

Výška sa nastavuje pomocou nôžok vpredu a vzadu. Zadná nožka sa nastavuje z prednej časti stroja pomocou kolieska.

Je umývačka riadu dodávaná s antiparnou páskou?

Áno, antiparná páska je dodávaná v inštalačnom kúte a musí byť aplikovaná pod pracovnú dosku a na boky susedného nábytku.

Aká je maximálna hmotnosť kuchynského panela, ktorý môžem nainštalovať?

Kuchynský panel nesmie vážiť viac ako 9 kg.

Ako upevniť umývačku riadu k susednému nábytku?

Môže byť upevnený bočne k susednému nábytku alebo, ak to nie je možné, k pracovnej doske pomocou dodaných držiakov.

Aké náradie je dodávané so spotrebičom?

Súprava obsahuje niekoľko typov skrutiek (A, B, C, D, E) a vŕtaciu šablónu pre kuchynský panel.

Má táto umývačka riadu zariadenie proti pretečeniu?

Áno, všetky umývačky riadu Hoover sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré automaticky zastaví prívod vody v prípade nadmernej hladiny.

Môžem nainštalovať túto umývačku riadu pod varnú dosku?

Nie, inštalačný manuál výslovne zakazuje inštalovať umývačku riadu pod varnú dosku.

NÁVOD NA OBSLUHU HI 4E7L0S-80 HOOVER

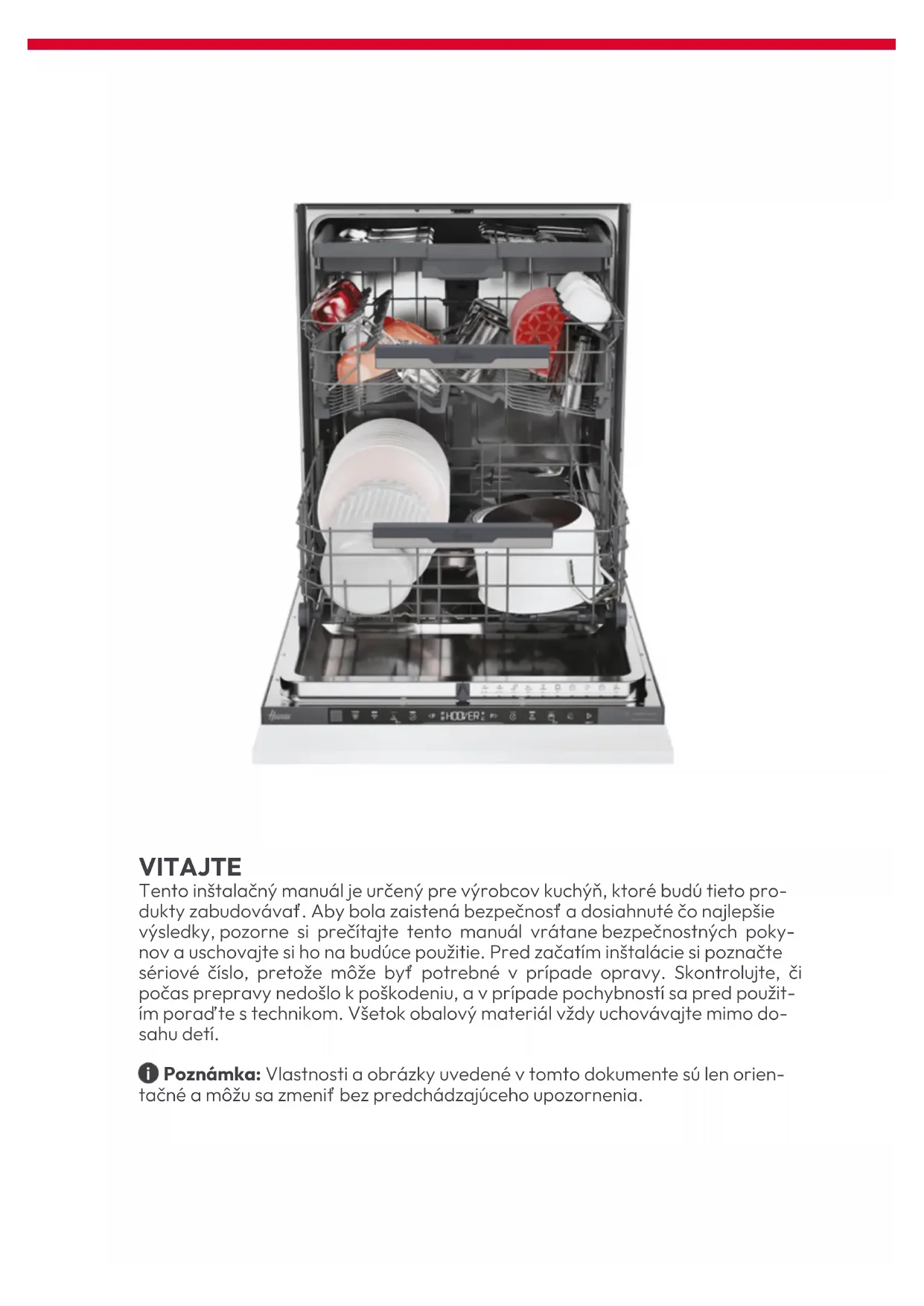

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas prepravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím porad’te s technikom. Všetok obalový materiál vždy uchovávajte mimo dosahu detí.

i Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniř bez predchádzajúceho upozornenia.

Obsah

1 bezpečnostné upozornenia na inštaláciu p.2-3
2 Kde nainštalovat' umývačku riadu p.3
3 Rozmery umývačky riadu p.4-5
4 Video s inštaláciou krok za krokom p.6
5 Nástroje na inštaláciu p.6
6 Rozmery na zabudovanie p.7
7 Pokyny týkajúce sa inštalácie umývačky riadu p.8 - 17
7.1 Inštalácia parného pásu
7.2 Nastavenie výšky
7.3 Nastavenie zadnej nohy
7.4 Nastavenie výšky predných nôh
7.5 Nastavenie sklonu
7.6 Vloženie do zabudovaného priestoru
7.7 Upevnenie predných nôh
7.8 Príprava panela
7.9 Inštalácia panela
7.10 Upevnenie stroja ku kuchyni
8 Pripojenie k vodovodnej a elektrickej sieti p.18 - 19
8.1 Schéma pripojenia
8.2 Bezpečnostné zariadenia
9 Dodanie používatel'ovi p.19
10 Demontáž umývačky riadu p.19

1 Bezpečnostné upozornenia pre inštaláciu

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnost je pre nás vel'mi dôležitá. Pred použitím produktu si pozorne prečítajte tieto informácie.

• Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu;
• Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou;
• Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky;
• Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete;
• Poškodený výrobok môže spôsobit skrat, úraz elektrickým prúdom, vznik požiaru a d'alšie nebezpečenstvá;
• Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atd’.) a v prípade potreby ich odstráňte a uschovajte;
• Nesprávna inštalácia môže spôsobit' poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia;
• Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť nesie inštalatér;
• Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sieti;
• Odporúča sa nosiť ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi;
  • V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká;
• Uistite sa, že po zabudovaní nie je napájací kábel produktu prístupný;
• Po inštalácii sa napájací kábel nesmie dostať do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhani;
• Pri odovzdávaní výrobku koncovému používatel'ovi musí technik zabezpečit, že bol správne nainštalovaný;
• Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjsť k úrazu elektrickým prúdom;

• Pri preprave bud'te opatrní, výrobok je ťažký;

• Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a porovnajte ich s pokynmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj ked’ presahujú ovládací panel;

• Uistite sa, že miesto inštalácie je stabilné a pevné;
• Na pracovní dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkosťou;
• Bud'te opatrní pri otváraní a zatváraní výrobku;
• Nesprávna inštalácia môže spôsobit' prevrátenie výrobku;
• Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

• Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí;
• Neinštalujte výrobok v otvorených priestoroch vystavených poveternostným vplyvom;
• Namontujte výrobok v blízkosti elektrickej zásuvky;
• Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia;
• Neinštalujte umývačku riadu pod varnú dosku;
• Neinštalujte výrobok v blízkosti tepelných zdrojov (radiátory, kachle atd').
• Neumiestňujte výrobok na koberce alebo podobné povrchy;
• Umiestnite výrobok na čistý, rovný a pevný povrch.

3 Rozmery umývačky riadu

Rozmery v mm

Predný axonometrický pohl'ad na výrobok

Predný axonometrický pohl'ad s kuchynskými dvierkami

4 Inštalačné video krok za krokom

Produkt si môžete pozrief naskenovaním QR kódu:

alebo kliknutím na nasledujúci

5 Nástroje na inštaláciu

Potrebné nástroje

⚠ UPOZORNENIE: Minimálna výška umývačky riadu je 818 mm; v takom prípade musí byť vzdialenosť medzi kuchynskými dvierkami a podlahou medzi 90 a 120 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvýšiť, až do maxima medzi 170 a 200 mm.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.1 Inštalácia parnej ochrannej pásky

7.2 Nastavenie výšky

Nakloňte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.3 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.4 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

7.6 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

7.7 Upevnenie predných nôh

Po skontrolovaní všetkých rozmerov trvalo pripevnite predné nožičky, aby sa časom neuvolníli. Tento úkon je možné vykonať aj po namontovaní kuchynského panelu.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.8 Príprava panelu

1.

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

Odstráňte šablónu a pripevnite príslušenstvo.

⚠ POZOR: Zabráňte tomu, aby hlavy skrutiek vyčnievali na zadnej strane panela pri inštalácii rukoväte.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.9 Inštalácia panelu

1.

Nasad'te vložky do umývačky riadu a dbajte na to, aby boli komponenty nainštal-ované v správnom smere so šípkou nahor;

2.

Prichyfte panel k hornej časti umývačky riadu;

7.9 Inštalácia panelu

3.

Otvorte dvierka umývačky riadu, držte spodnú časť kuchynského panelu a po- tom odskrutkujte spodné skrutky;

4.

Uistite sa, že panel je úplne zasunutý (1); pripevnite kuchynský panel k umýv-ačke riadu pomocou dodaných skrutiek (2).

7 Pokyny týkajúce sa inštalácie umývačky riadu

⚠ POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podl’a pokynov v kapitole 8.

7.10 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umývačky riadu na bočnú stranu susedných skriniek.

⚠ UPOZORNENIE: Ak nemôžete umývačku riadu pripevnit bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; bud'te opatrní, ak materiál pracovnej dosky nie je drevo.

8 Pripojenie na vodovodnú a elektrickú siet'

Schéma inštalácie do stípca

⚠ UPOZORNENIE: Uistite sa, že tlak vody je medzi 0,08 Mpa a 1 Mpa.

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre d'alšie informácie si pozrite Užívatel'skú príručku.

Na konci inštalácie:

• Informujte používatel'a o základných funkciách;
• Informujte používatel'a o všetkých dôležitých aspektoch bezpečného používania a manipulácie;
• Odovzdajte používatelovi príslušenstvo a pokyny na používanie a montáž na starostlivé uschovanie.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je možné použit aj s novým spotrebičom.
