Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Hoover
Model	HI 4E7L0S-80
Dimenzije (Š × G × V)	598 × 555 × 818-898 mm
Dimenzije vgradnje (Š × G × V)	Min. 555 × 600 × 820 mm
Nastavljiva višina	Da, od 818 do 898 mm
Največja teža kuhinjskega panela	9 kg
Zahtevani tlak vode	0,08 – 1 MPa
Dolžina napajalnega kabla	~1500 mm
Dolžina dovodne cevi	~1700 mm
Dolžina odvodne cevi	~1350 mm
Nastavitev nog	Da (spredaj in zadaj)
Nastavitev nagiba	Da
Priložena parna zaščita	Da
Naprava proti prelivanju	Da
Stranska pritrditev na pohištvo	Da
Pritrditev na delovno ploščo	Da (odvisno od materiala)
Priloženo orodje	Vijaki A, B, C, D, E, šablona za vrtanje
Namestitev	Samo vgraditev
Strani navodil	574

Pogosto zastavljena vprašanja - HI 4E7L0S-80 HOOVER

Kakšne so dimenzije pomivalnega stroja Hoover HI 4E7L0S-80?

Dimenzije (Š × G × V) so 598 × 555 × 818-898 mm. Višina je nastavljiva.

Kakšne so zahtevane minimalne dimenzije vgradnje?

Vgradni prostor mora znašati vsaj 555 mm širine, 600 mm globine in 820 mm višine.

Kakšen tlak vode je potreben za ta pomivalni stroj?

Tlak vode mora biti med 0,08 MPa in 1 MPa.

Kako nastaviti višino pomivalnega stroja?

Višina se nastavlja preko nog spredaj in zadaj. Zadnja noga se nastavlja iz sprednje strani stroja s pomočjo kolesca.

Ali je pomivalni stroj dobavljen s parno zaščito?

Da, parna zaščita je priložena v montažnem kompletu in jo je treba namestiti pod delovno ploščo ter na stranice sosednjega pohištva.

Kakšna je največja teža kuhinjskega panela, ki ga lahko namestim?

Kuhinjski panel ne sme tehtati več kot 9 kg.

Kako pritrditi pomivalni stroj na sosednje pohištvo?

Lahko ga pritrdite stransko na sosednje pohištvo ali, če to ni mogoče, na delovno ploščo s priloženimi nosilci.

Kakšno orodje je priloženo aparatu?

Komplet vsebuje več vrst vijakov (A, B, C, D, E) ter šablono za vrtanje za kuhinjski panel.

Ali ima ta pomivalni stroj napravo proti prelivanju?

Da, vsi pomivalni stroji Hoover so opremljeni z varnostno napravo proti prelivanju, ki samodejno ustavi dotok vode v primeru prekomerne ravni.

Ali lahko ta pomivalni stroj namestim pod kuhalno ploščo?

Ne, navodila za namestitev izrecno prepovedujejo namestitev pomivalnega stroja pod kuhalno ploščo.

NAVODILA ZA UPORABO HI 4E7L0S-80 HOOVER

8.1 Schéma zapojenia

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in dosego najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

i Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1arnostna opozorila za namestitev p

2 Kje namestiti pomivalni stroj p.3

3 Dimenzije pomivalnega stroja p.4-5

4 Video z navodili za namestitev korak za korakom p.6

5 Drodja za namestitev p.6

6 Dimenzije za vgradnjo p.7

7 Navodila za namestitev pomivalnega stroja p.8 - 17

7.1 Namestitev parnega traku
7.2 Nastavitev višine
7.3 Nastavitev zadnje noge
7.4 Nastavitev višine sprednjih nog
7.5 Nastavitev nagiba
7.6 Vstavitev v vgradni predal
7.7 Pritrditev sprednjih nog
7.8 Priprava plošče
7.9 Namestitev plošče
7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.18 - 19

8.1 Priključni načrt
8.2 Varnostne naprave

9 Dostava uporabniku p.19

10 Razstavljanje pomivalnega stroja p.19

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

⚠ POZOR: če je kuhinjski panel težji od 9 kg, obrnite se na servis;

Dimenzije v mm

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode:

ali s klikom na naslednji

5 Orodja za namestitev

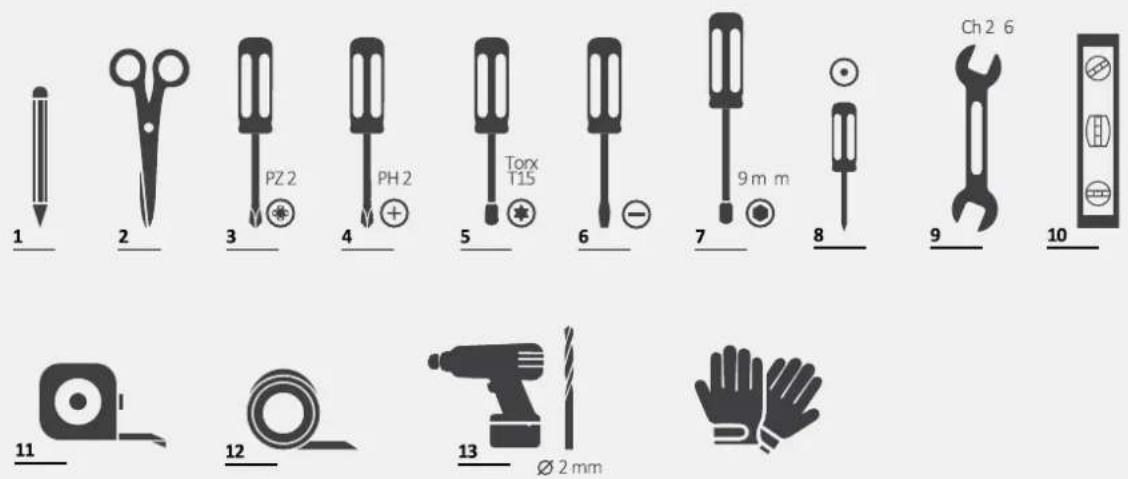

Potrebna orodja

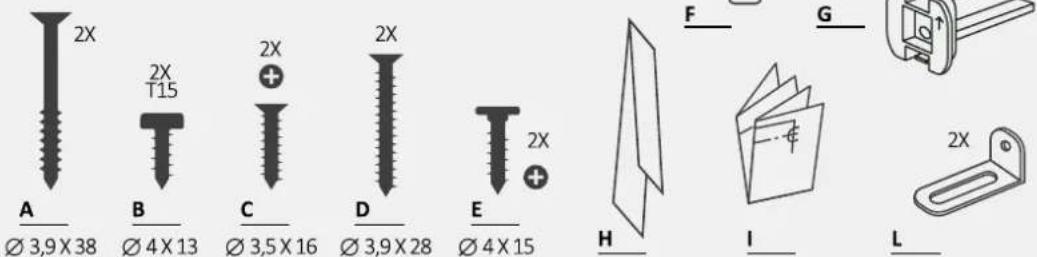

Orodja, ki so priložena izdelku

Dimenzije v mm

Aksonometrični pogled

A

7 Navodila za namestitev pomivalnega stroja

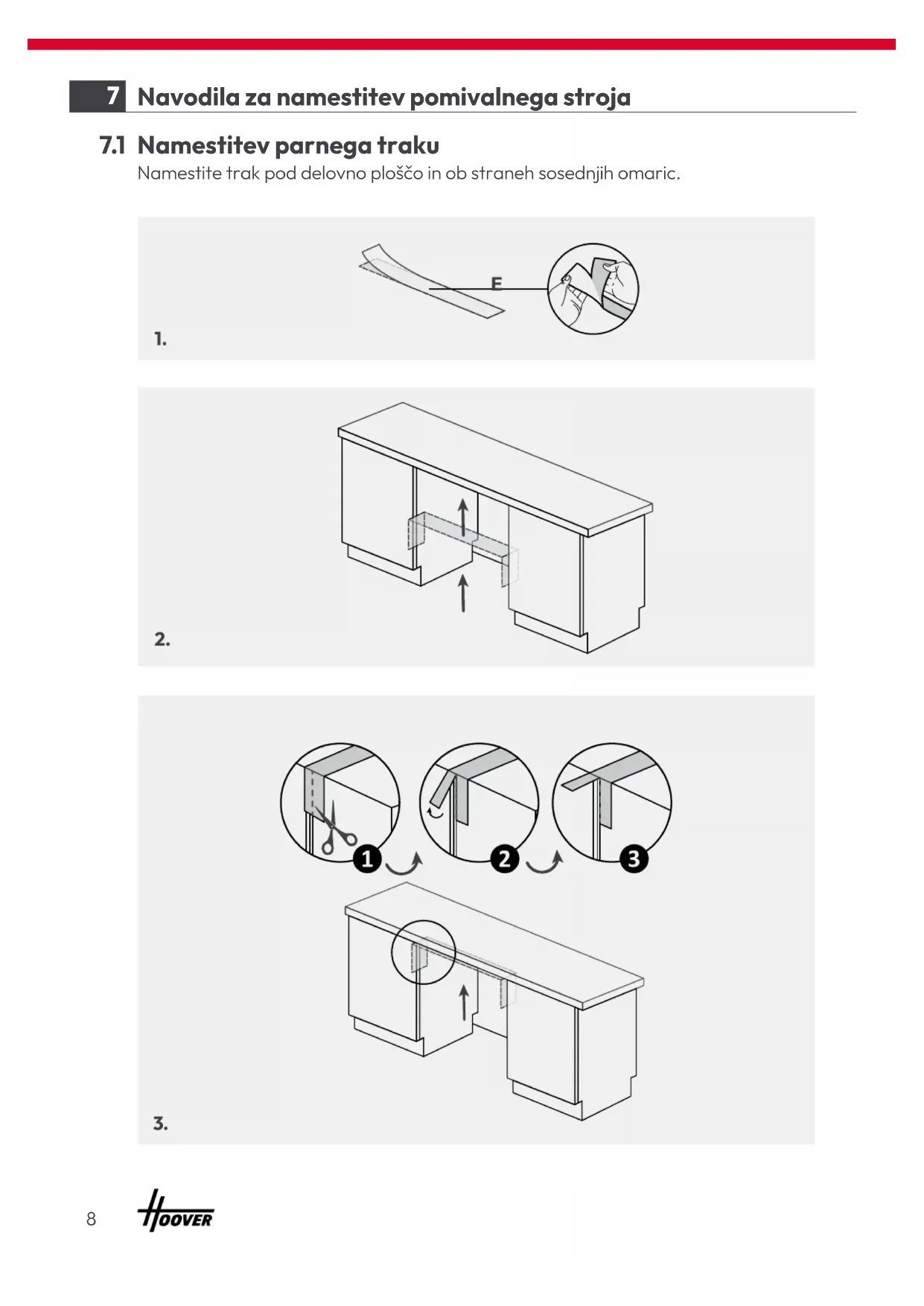

7.1 Namestitev parnega traku

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

7.2 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

7.3 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

7.4 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

7.8 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

⚠ POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7 Navodila za namestitev pomivalnega stroja

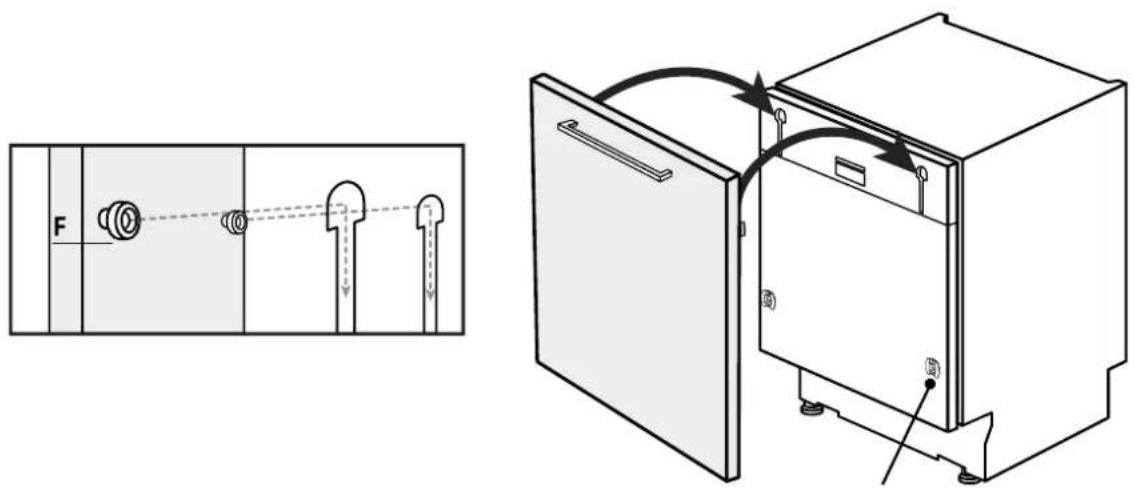

7.9 Namestitev plošče

1.

Namestite vložke na pomivalni stroj in pazite, da bodo komponente nameščene v pravilni smeri, s puščico navzgor;

2.

Pripnite ploščo na zgornji del pomivalnega stroja;

Odprite vrata pomivalnega stroja in držite spodnji del kuhinjskega panela, nato odvijte spodnje vijake;

4.

Prepričajte se, da je panel popolnoma vstavil (1); pritrdite kuhinjski panel na pomivalni stroj z uporabo priloženih vijakov (2).

7 Navodila za namestitev pomivalnega stroja

⚠ POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

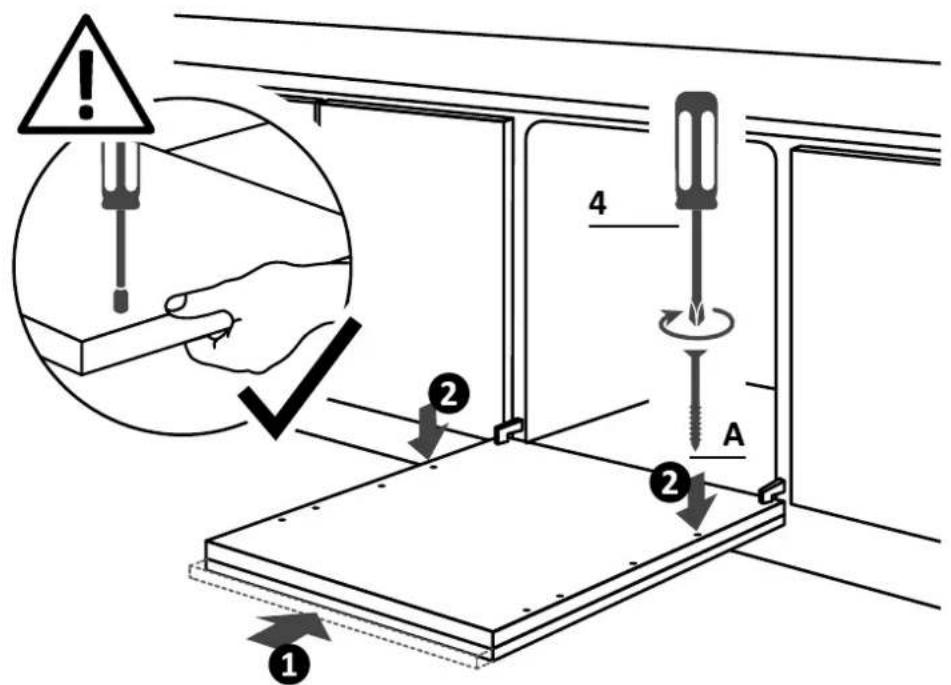

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

8 Priključitev na vodovodno in električno omrežje

8.1 Shema povezave

Shema vgradnje v stolpec

OPOZORILO: Prepričajte se, da je vodni tlak med 0,08 in 1 Mpa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;
• Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.
