NÁVOD K OBSLUZE HI 4E7L0S-80 HOOVER

• Buďte opatrní pri otváraní a zatváraní výrobku;

• Mierne nadvihnite výrobok a úplne ho vytiahnite;

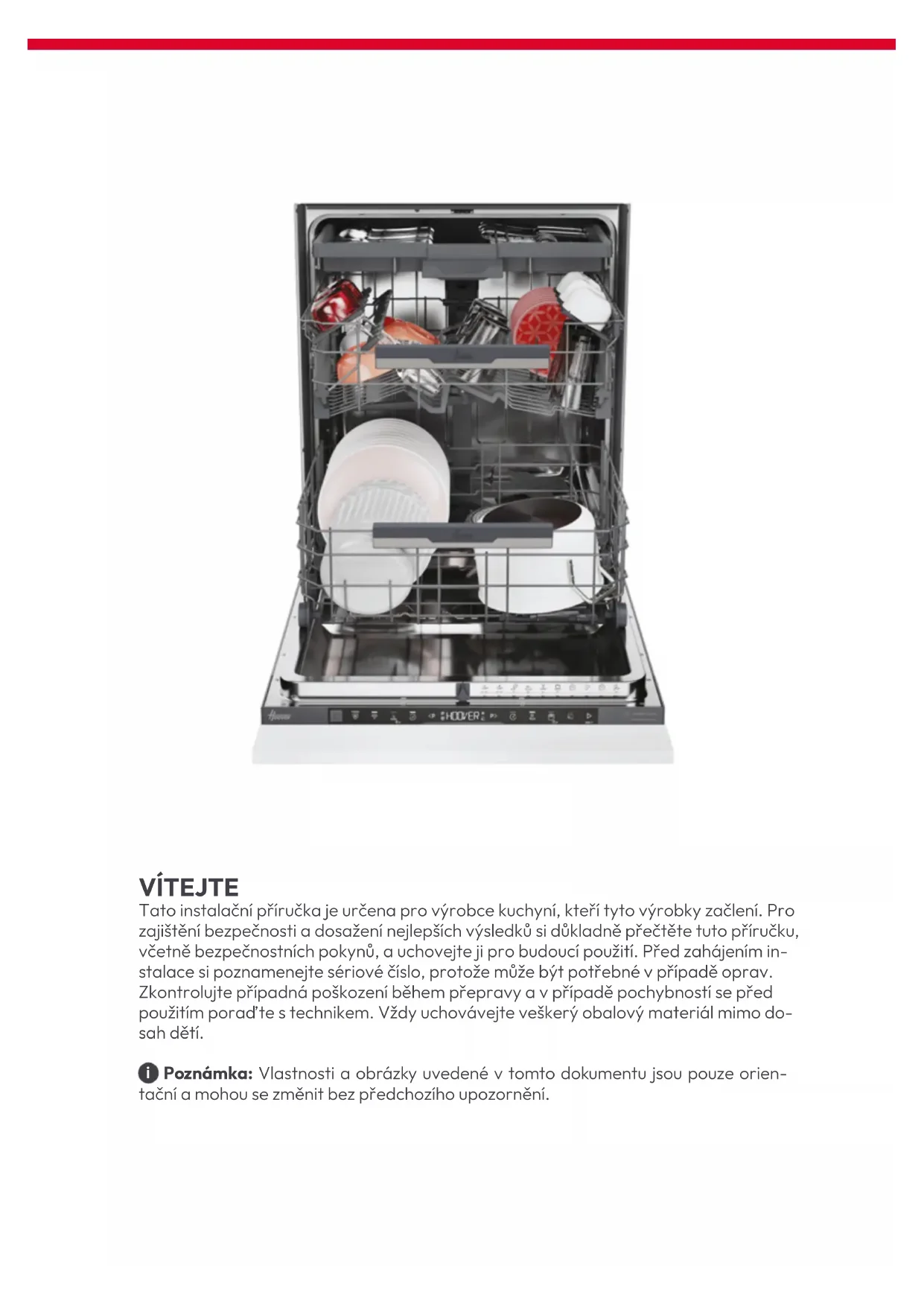

• Ten produkt nie uszkadza mebla, który może być używany także z nowym urządzeniem.22VÍTEJTE Tato instalační příručka je určena pro výrobce kuchyní, kteří tyto výrobky začlení. Pro zajištění bezpečnosti a dosažení nejlepších výsledků si důkladně přečtěte tuto příručku, včetně bezpečnostních pokynů, a uchovejte ji pro budoucí použití. Před zahájením in- stalace si poznamenejte sériové číslo, protože může být potřebné v případě oprav. Zkontrolujte případná poškození během přepravy a v případě pochybností se před použitím poraďte s technikem. Vždy uchovávejte veškerý obalový materiál mimo do- sah dětí. Poznámka: Vlastnosti a obrázky uvedené v tomto dokumentu jsou pouze orien- tační a mohou se změnit bez předchozího upozornění.

1 Bezpečnostní upozornění k instalaci p.2-3 2 Kde nainstalovat myčku nádobí p.3 3 Rozměry myčky nádobí p.4-5 4 Instalační video krok za krokem p.6 5 Nástroje pro instalaci p.6 6 Rozměry pro vestavbu p.7 7 Pokyny k instalaci myčky nádobí p.8 - 17

7.1 Instalace parního pásku

7.3 Nastavení zadní nožky

7.4 Nastavení výšky předních nožek

7.5 Nastavení sklonu

7.6 Vložení do vestavěného prostoru

7.7 Upevnění předních nožek

7.10 Upevnění stroje ke kuchyni

8 Připojení k vodovodní a elektrické síti p.18 - 19

8.2 Bezpečnostní zařízení

9 Předání uživatelii p.19 10 Demontáž myčky p.19 Obsah2 Bezpečnostní upozornění pro instalaci

Přečtěte si tyto pokyny před zahájením instalace produktu. Vaše bezpečnost je pro nás velmi důležitá. Před použitím výrobku si pečlivě přečtěte tyto informace.

• Instalaci musí provést kvalikovaný technik, který zná a dodržuje platné zákony v zemi instalace a pokyny výrobce;

• Pokud je nutná pomoc výrobce k odstranění závad způsobených nesprávnou instalací, tato pomoc není kryta zárukou;

• Odstraňte obalový materiál před uvedením spotřebiče do provozu;

• Po vybalení výrobku zkontrolujte, zda není poškozen, a v případě problémů kontaktujte servisní středisko ještě před instalací a nepřipojujte jej k elektrické síti;

• Poškozený výrobek může způsobit zkrat, úraz elektrickým proudem, požár a další nebezpečí;

• Zkontrolujte, zda balení obsahuje příslušenství nebo doplňkové materiály (sáčky se šrouby, dokumenty, brožury atd.), a v případě potřeby je vyjměte a uschovejte;

• Nesprávná instalace může způsobit škody nebo zranění osob, zvířat nebo věcí. Výrobce nenese odpovědnost za takové škody nebo zranění;

• Bezpečné používání je zajištěno pouze tehdy, pokud byla instalace provedena správně podle těchto pokynů. V případě poškození v důsledku nesprávné montáže nese odpovědnost montér;

• Během instalace nesmí být spotřebič připojen k elektrické síti;

• Doporučuje se nosit ochranné rukavice během instalace, aby nedošlo k poranění řezem;

• V případě nesprávné instalace, neoprávněného zásahu do přístroje nebo nesprávného připojení záruka na výrobek zaniká;

• Ujistěte se, že po vestavbě není napájecí kabel produktu přístupný;

• Po instalaci se napájecí kabel nesmí dostat do kontaktu s pohyblivými částmi kuchyňských komponent (např. zásuvkou) a nesmí být vystaven mechanickému namáhání;

• Při předání výrobku koncovému uživateli musí technik zajistit, že byl správně nainstalován;

• Nezapojte produkt do elektrické sítě, dokud nebude přední panel plně nainstalován. Jinak hrozí nebezpečí úrazu elektrickým proudem;

• Dávejte pozor při přepravě, výrobek je těžký;

• Před zahájením instalace zkontrolujte všechny rozměry vestavěného prostoru podle pokynů uvedených v tomto návodu. Upozorňujeme, že je možné zarovnat dveře s ostatními skříňkami, i když přesahují ovládací panel;3 Kde nainstalovat myčku nádobí

• Nainstalujte a používejte tento výrobek v uzavřeném, krytém, suchém a dobře větraném prostředí;

• Neinstalujte výrobek ve venkovních prostorech vystavených povětrnostním vlivům;

• Namontujte výrobek v blízkosti elektrické zásuvky;

• Používejte výrobek pouze tehdy, je-li vložen do vestavného prostoru, jinak hrozí riziko zranění a popálení;

• Neinstalujte myčku pod varnou desku;

• Neinstalujte výrobek v blízkosti zdrojů tepla (radiátory, kamna atd.);

• Nevkládejte výrobek na koberce nebo podobné povrchy;

• Umístěte výrobek na čistý, rovný a pevný povrch.

• Ujistěte se, že instalační prostor je stabilní a pevný;

• Aplikujte ochrannou fólii, která je součástí instalační sady, pod pracovní desku a na okolní nábytek. Tato fólie chrání nábytek před vlhkostí;

• Buďte opatrní při otevírání a zavírání produktu;

• Nesprávná instalace může způsobit převrácení produktu;

• Výrobek musí být vyrovnaný, aby správně fungoval, jinak se dveře správně nezavřou a unikne horká pára.4

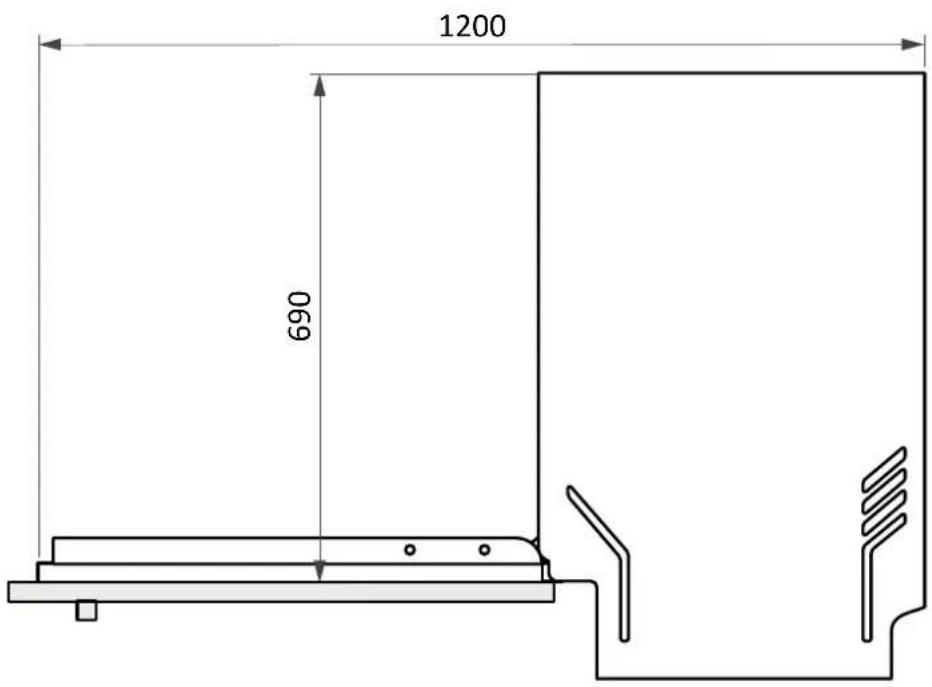

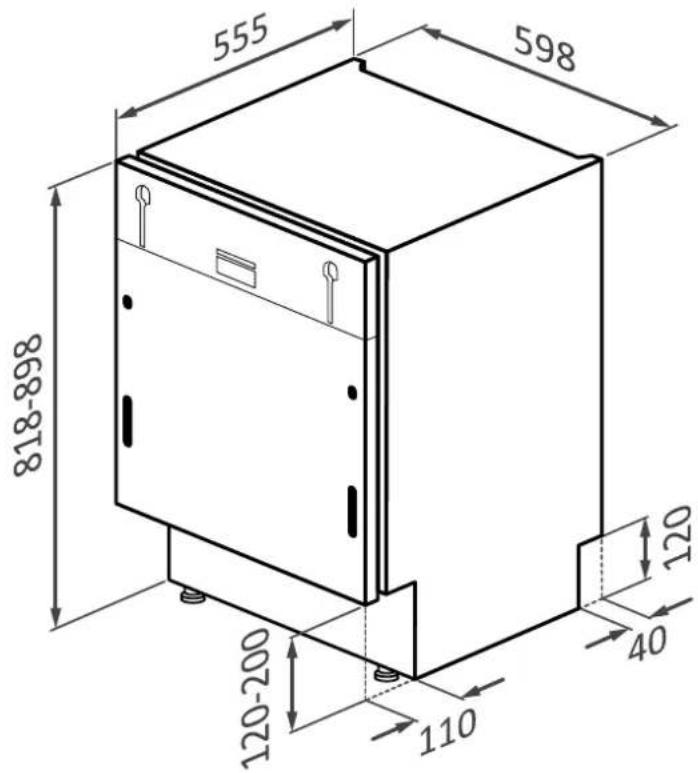

Přední axonometrický pohled na výrobek Přední axonometrický pohled s kuchyňskými dvířky Rozměry myčky nádobí Rozměry v mm UPOZORNĚNÍ: pokud je kuchyňský panel těžší než 9 kg, konta- ktujte servisní středisko.1200

Zadní pohled Elektrické napájení Přívod vody Odvod vody Rozměry v mm Boční pohled Rozměry myčky nádobí6

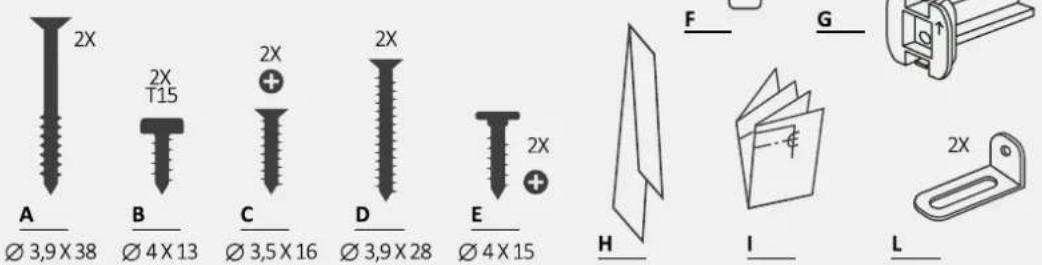

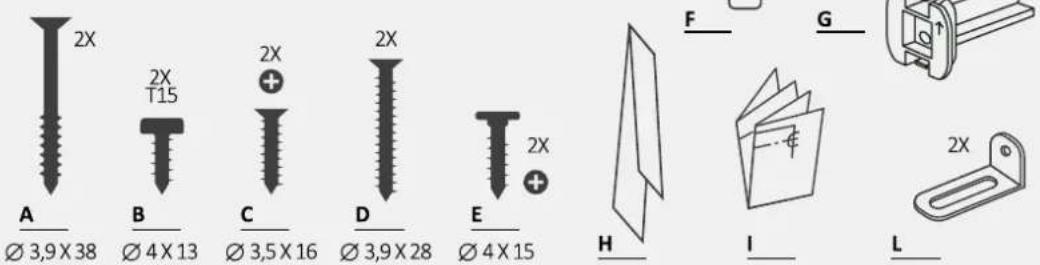

link Instalační video krok za krokem Instalační nástroje nebo kliknutím na následující Video instalace produktu můžete zobrazit naskenováním QR kódu: Nástroje dodané s produktem Požadované nástroje6

UPOZORNĚNÍ: Minimální výška myčky je 818 mm; v tomto případě musí být vz- dálenost mezi kuchyňskými dveřmi a podlahou mezi 90 a 120 mm. Pokud je myčka nádobí zvednuta (max. 898 mm), musí se tato vzdálenost úměrně zvýšit až na maxi- mum mezi 170 a 200 mm. Wymiary do zabudowy Axonometrický pohled Rozměry v mmE

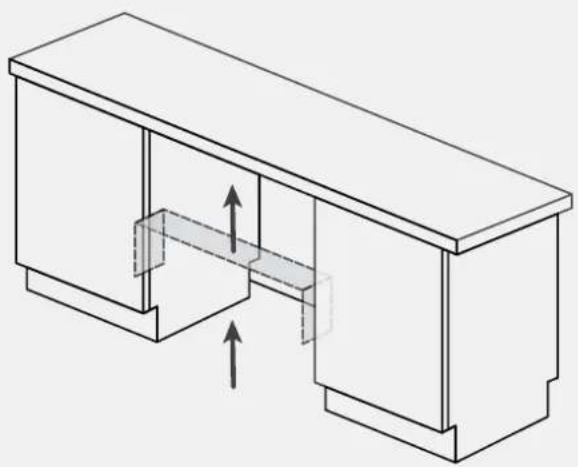

Aplikujte pásku pod pracovní desku a na stranách sousedních skříněk. Instalace parotěsného pásu Pokyny týkající se instalace myčky nádobí9

Pokyny týkající se instalace myčky nádobí Nastavení výšky Nastavení zadní nožičky Nakloňte myčku zvednutím zadní části asi o 10 cm. Nastavte výšku zadní nožičky zepředu stroje podle pokynů.10

Nastavení výšky předních nožiček Vyrovnejte myčku nádobí podle svislé a vodorovné roviny. Působte přímo na přední nožičky. V případě potřeby lehce zvedněte myčku. Nastavení sklonu 7 Pokyny týkající se instalace myčky nádobí11

Upevnění předních nožiček Vložení do vestavného prostoru Vložte myčku nádobí do vestavného prostoru a zkontrolujte rozměry a tolerance. Po kontrole všech rozměrů trvale upevněte přední nožky, aby se časem neuvolnily. Tento úkon lze provést i po připevnění kuchyňského panelu.

Pokyny týkající se instalace myčky nádobí12

Přeneste rozměr na kuchyňský panel a označte střed;

Změřte vzdálenost mezi horním okrajem sousedních dvířek a myčkou nádobí;

Aplikujte vrtací šablonu a postupujte podle přiložených pokynů; 7 Pokyny týkající se instalace myčky nádobí13

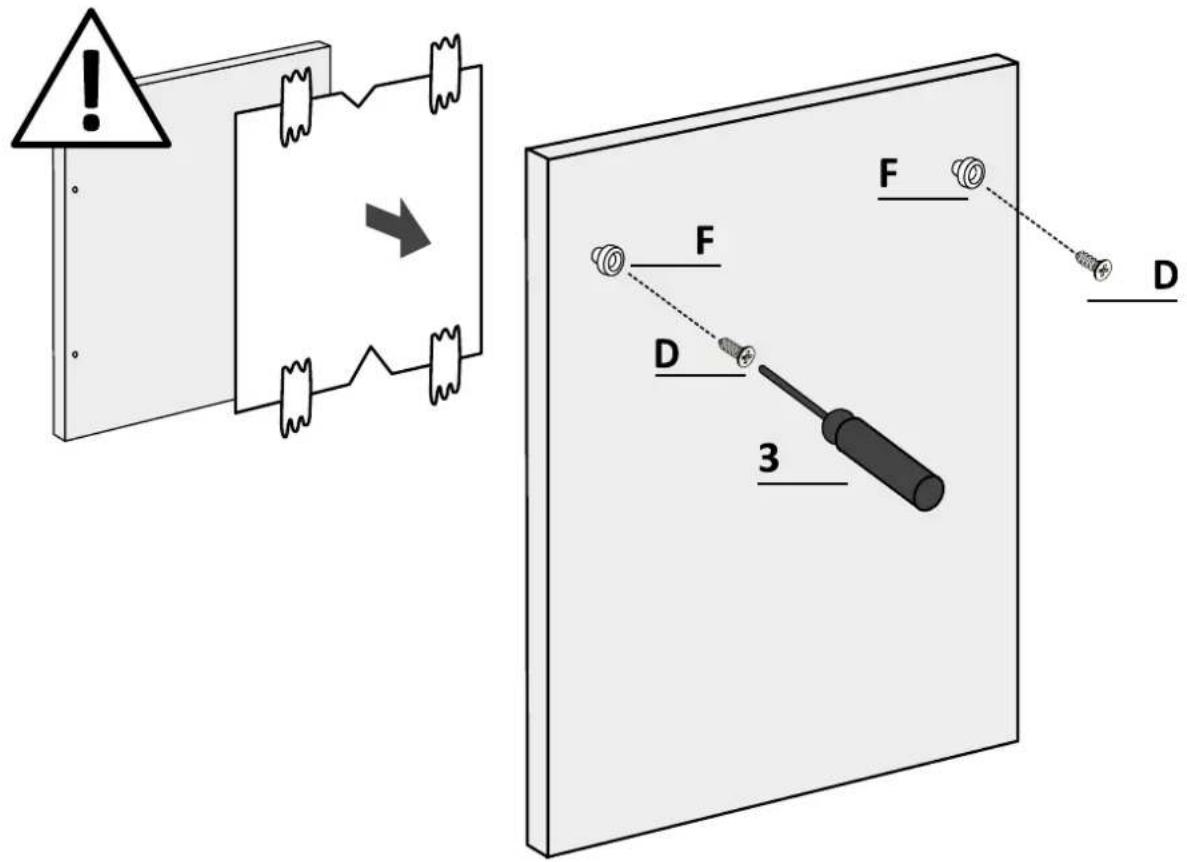

Odstraňte šablonu a připevněte příslušenství. Příprava panelu Z POZOR: abraňte vyčnívání hlav šroubů na zadní straně panelu při instalaci madla.

Pokyny týkající se instalace myčky nádobí1. Nasaďte vložky do myčky a ujistěte se, že jsou součásti nainstalovány ve správném směru se šipkou směřující nahoru;

Připevněte panel k horní části myčky nádobí;

Instalace panelu 7 Pokyny týkající se instalace myčky nádobí3. Otevřete dvířka myčky nádobí a držte spodní část kuchyňského panelu, poté odšroubujte spodní šrouby;

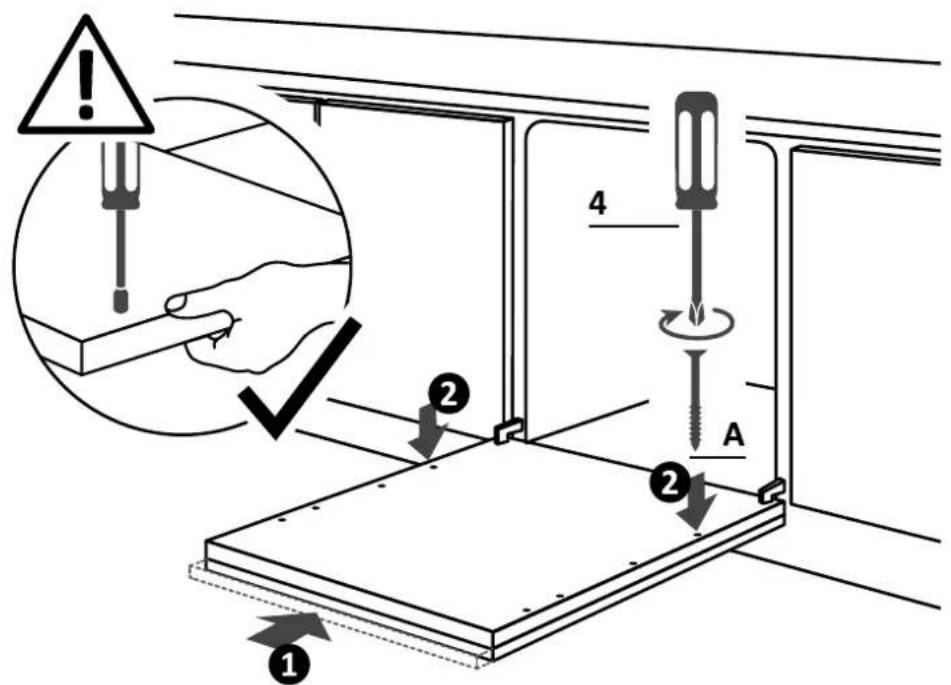

Ujistěte se, že panel je zcela zasunutý (1); připevněte kuchyňský panel k myčce nádobí pomocí dodaných šroubů (2).

Pokyny týkající se instalace myčky nádobí16

Připevnění stroje ke kuchyňské lince

Pokyny pro připevnění myčky na bok sousedních skříněk. Z POZOR: Nyní připojte myčku nádobí k vodovodní a elektrické síti podle pokynů v kapitole 8. 7 Pokyny týkající se instalace myčky nádobí17

VAROVÁNÍ: Pokud nelze myčku připevnit ze strany, použijte dodané držáky a připevněte ji k pracovní desce; buďte opatrní, pokud materiál pracovní desky není dřevěný.

Pokyny týkající se instalace myčky nádobí18 VAROVÁNÍ: Ujistěte se, že tlak vody je mezi 0,08 Mpa a 1 Mpa. 8 Připojení k vodovodní a elektrické síti

Schéma zapojení Standardní instalační schéma Schéma instalace ve sloupci19 Poznámka: Skutečný vzhled výrobku závisí na zvoleném modelu. Připojení k vodovodní a elektrické síti Předání uživateli Demontáž myčky nádobí

Bezpečnostní zařízení Všechny myčky jsou vybaveny bezpečnostním zařízením proti přetečení, které v případě překročení normální hladiny vody v důsledku poruchy automaticky zastaví přívod vody a/nebo odvede přebytek. Pro více informací si přečtěte uživatelskou příručku. Na konci instalace:

• Informujte uživatele o základních funkcích;

• Informujte uživatele o všech důležitých aspektech bezpečného používání a manipulace;

• Předat uživateli příslušenství a pokyny k použití a montáži k pečlivému uchování. Na konci instalace odstraňte ochrannou fólii, pásku a všechny ostatní obalové materiály a vyjměte dodané příslušenství zevnitř myčky nádobí.

• Odpojte výrobek od elektrické a vodovodní sítě;

• Odšroubujte upevňovací šrouby;

• Lehce zvedněte výrobek a zcela jej vytáhněte;
