1 Sikkerhetsvarsler for installasj p.2-3 2 Hvor skal oppvaskmaskinen installeres p.3 3 Mål på oppvaskmaskinen p.4-5 4 Installasjonsvideo trinn for trinn p.6 5 Verktøy for installasjon p.6 6 Innbyggingsmål p.7 7 Instruksjoner for installasjon av oppvaskmaskin p.8 - 17

7.1 Installasjon av dampbånd

7.3 Justering av bakre fot

7.4 Justering av høyden på de fremre føene

7.7 Festing av fremre føer

7.8 Forberedelse av panelet

7.9 Installasjon av panelet

7.10 Festing av maskinen til kjøkkenet

8 Tilkobling til vann- og strømne p.18 - 19

8.1 Tilkoblingsdiagram

8.2 Sikkerhetsenheter

9 Levering til brukeren p.19 10 Demontering av oppvaskmaskinen p.19 Innholdsfortegnelse2 Sikkerhetsvarsler for installasj

Les disse instruksjonene før du begynner å installere produktet. Din sikkerhet er veldig viktig for oss. Les denne informasjonen nøye før du bruker produktet.

• Installasjonen må utføres av en kvalisert tekniker som kjenner til og overholder lovene i installasjonslandet og produsentens instruksjoner;

• Dersom det kreves produsentens assistanse for å ree feil forårsaket av feil installasjon, dekkes ikke dee av garantien;

• Et skadet produkt kan forårsake kortslutning, elektrisk støt, brannfare og andre farer;

• Kontroller om emballasjen inneholder tilbehør eller medfølgende materialer (poser med skruer, dokumenter, brosjyrer osv.), og ern og oppbevar dem om nødvendig;

• Feil installasjon kan føre til skade på personer, dyr eller eiendom. Produsenten kan ikke holdes ansvarlig for slike skader;

• Sikker bruk er kun garantert hvis installasjonen er utført riktig i henhold til disse instruksjonene. Ved skade på grunn av feil montering, ligger ansvaret hos installatøren;

• Under installasjonen må apparatet ikke være koblet til strømneet;

• Det anbefales å bruke vernehansker under installasjonen for å unngå kuskader;

• Ved feil installasjon, manipulering av apparatet eller ukorrekt tilkobling, blir produktgarantien ugyldig;

• Sørg for at produktets strømledning ikke er tilgjengelig eer installasjon;

• Eer montering må ikke strømkabelen komme i kontakt med bevegelige deler av kjøkkenkomponentene (f.eks. en sku), og den må ikke utsees for mekanisk belastning;

• Når produktet leveres til slubrukeren, må teknikeren sikre at det er riktig installert;

• Før du starter installasjonen, kontroller alle målene på det innebygde rommet ved å sammenligne dem med instruksjonene i denne manualen. Merk at det er mulig å justere døren slik at den ukter med dørene på andre møbler, selv om den er høyere enn kontrollpanelet;3 Hvor skal oppvaskmaskinen installeres

• Installer og bruk dee produktet i et lukket, tildekket, tørt og godt ventilert miljø;

• Ikke installer produktet i åpne områder utsa for vær og vind;

• Ikke installer produktet i nærheten av varmekilder (radiatorer, ovner osv.);

• Sørg for at installasjonsområdet er stabilt og solid;

• Påfør beskyelseslmen, som leveres i installasjonsseet, under benkeplaten og på omgivende møbler. Denne lmen beskyer møblene mot fuktighet;

• Vær forsiktig når du åpner og lukker produktet;

• Feil installasjon kan føre til at produktet velter;

• Produktet må være i vater for å fungere som det skal. Ellers vil døren ikke lukkes ordentlig, noe som kan føre til at varm damp slipper ut.4

Produktets fremre aksonometriske visning Produktets fremre aksonometriske visning med kjøkkendør. Mål på oppvaskmaskinen Mål i mm ADVARSEL: hvis kjøkkenpanelet veier mer enn 9 kg, kontakt kun- deservice.1200

Bakfra visning Strømforsyning Vanntilførsel Vannutløp Mål i mm Sidevisning Mål på oppvaskmaskinen6

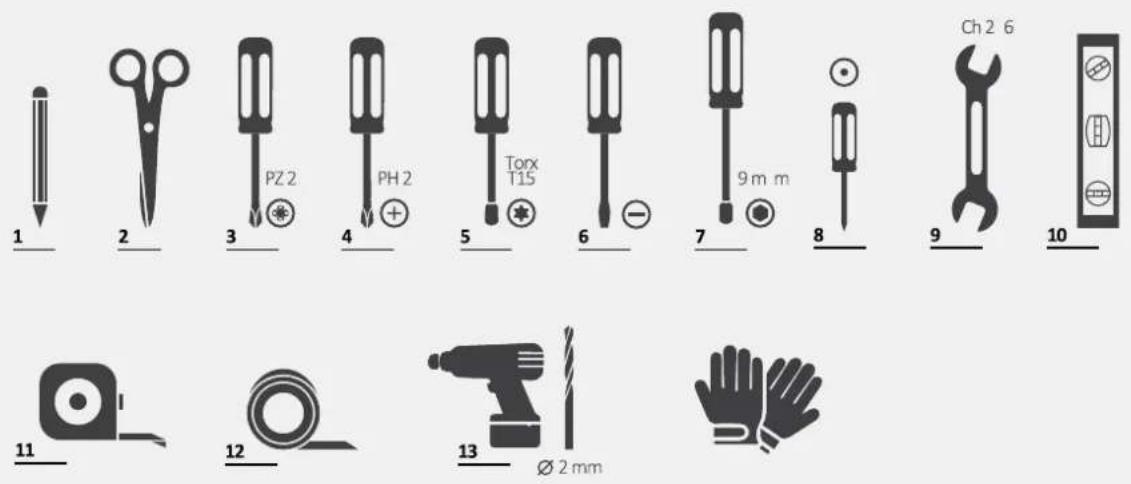

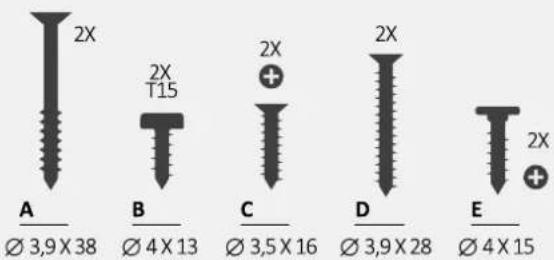

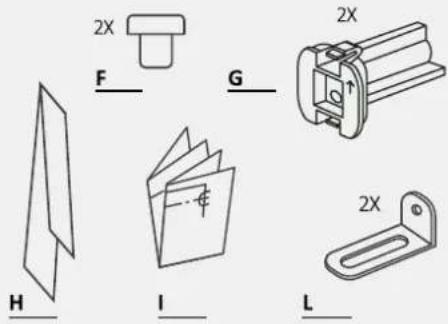

link Verktøy som følger med produktet Nødvendige verktøy Installasjonsvideo trinn for trinn Verktøy for installasjon eller ved å klikke på følgende Du kan se installasjonsvideoen for produktet ved å skanne QR-koden:6

ADVARSEL: Den minimale høyden på oppvaskmaskinen er 818 mm; i dee tilfellet må avstanden mellom kjøkkendøren og gulvet være mellom 90 og 120 mm. Hvis oppvaskmaskinen heves (maks. 898 mm), må denne avstanden også økes proporsjonalt, opp til et maksimum mellom 170 og 200 mm. Innbyggingsmål Aksonometrisk visning Mål i mmE

Påfør stripen under benkeplaten og på sidene av tilstøtende skap. Installasjon av dampbånd 7 Instruksjoner for installasjon av oppvaskmaskin9

Høydejustering Justering av bakre fot Vipp opp oppvaskmaskinen ved å løfte bakre del ca. 10 cm. Juster høyden på bakre fot fra maskinens front som angi.

Instruksjoner for installasjon av oppvaskmaskin10

Justering av høyden på de fremre føene Vinkeljustering Juster oppvaskmaskinen i loddrett og vannrett plan. Virke direkte på de fremre føttene. Løft oppvaskmaskinen litt om nødvendig. 7 Instruksjoner for installasjon av oppvaskmaskin11

Festing av fremre føer Innseing i innebygd rom Sett inn oppvaskmaskinen i innbyggingsrommet og kontroller mål og toleranser. Etter å ha kontrollert alle målene, fest de fremre føttene permanent slik at de ikke løsner over tid. Dette kan også gjøres etter at kjøkkenpanelet er montert.

Instruksjoner for installasjon av oppvaskmaskin12

Forberedelse av panelet

Overfør målet til kjøkkenpanelet og nn midten;

Mål avstanden mellom øvre kant av tilstøtende dører og oppvaskmaskinen;

Fjern malen og monter tilbehøret. Forberedelse av panelet ADVARSEL: Unngå at skruehodene stikker ut på baksiden av panelet ved montering av håndtaket.

Instruksjoner for installasjon av oppvaskmaskin14

Installasjon av panelet 7 Instruksjoner for installasjon av oppvaskmaskin

Monter innsatsene på oppvaskmaskinen, og pass på at komponentene installeres i riktig retning med pilen oppover;

Fest panelet til den øvre delen av oppvaskmaskinen;15

7.9 Installasjon av panelet

Instruksjoner for installasjon av oppvaskmaskin

Sørg for at panelet er helt sa inn (1); fest kjøkkenpanelet til oppvaskmaskinen med de medfølgende skruene (2).16

Festing av maskinen til kjøkkenet

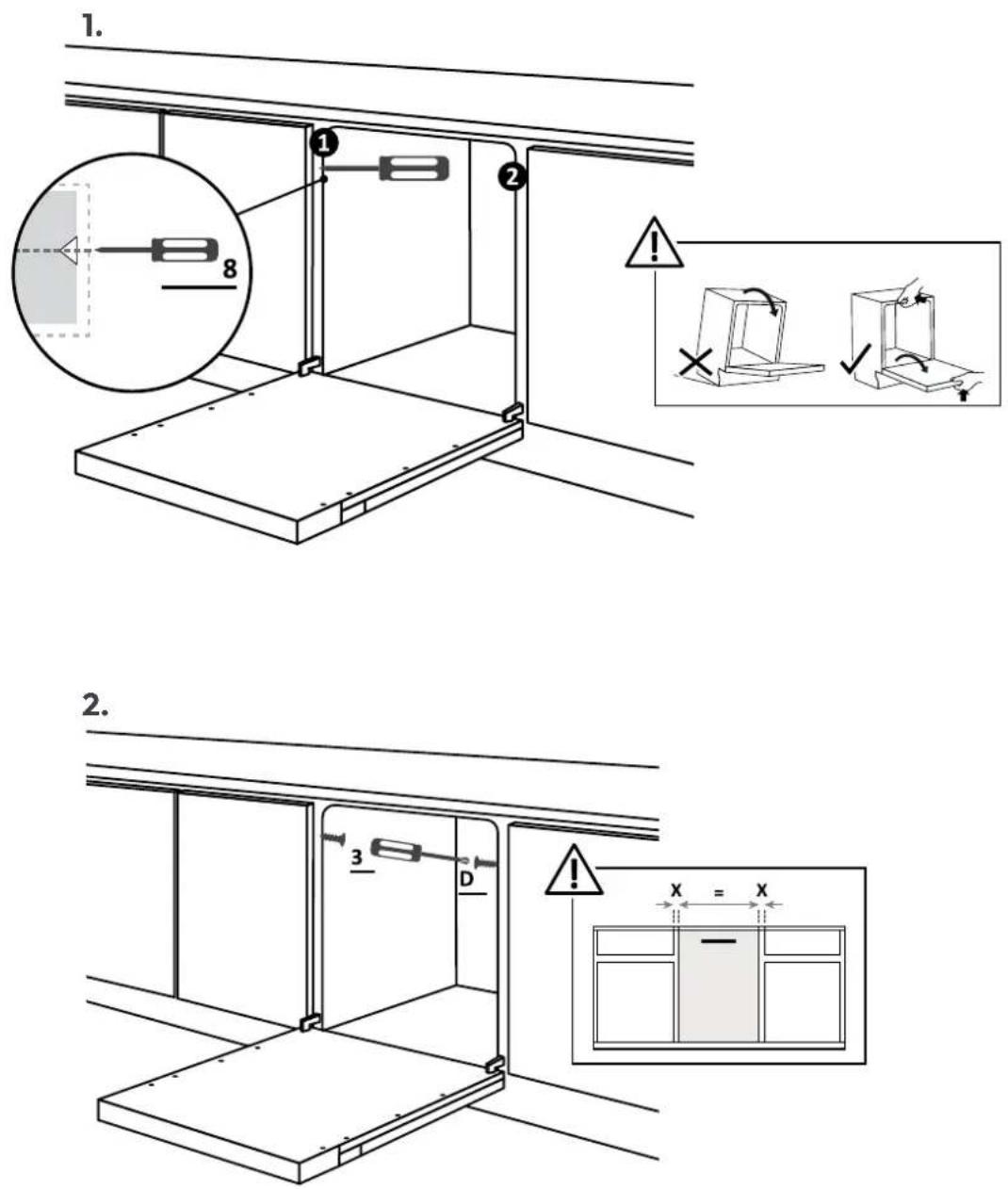

Instruksjoner for å feste oppvaskmaskinen til siden av tilstøtende skap. ADVARSEL: Koble oppvaskmaskinen nå til vann- og strømneet i henhold til instruksjonene i kapiel 8. 7 Instruksjoner for installasjon av oppvaskmaskin17

Instruksjoner for installasjon av oppvaskmaskin18 ADVARSEL: Sørg for at vanntrykket er mellom 0,08 og 1 Mpa. 8 Tilkobling til vann- og strømneet

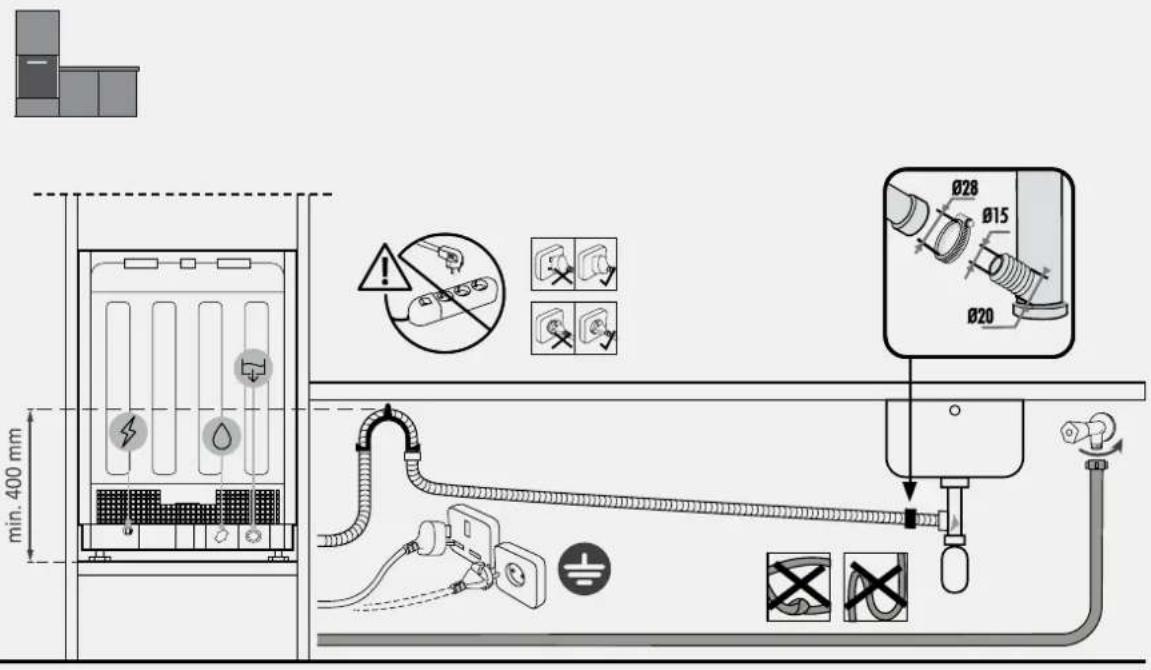

Tilkoblingsskjema Standard installasjonsskjema Installasjonsskjema for søyle19 Merknad: Produktets faktiske utseende avhenger av valgt modell. Tilkobling til vann- og strømneet Levering til brukeren Demontering av oppvaskmaskin

• Informer brukeren om de essensielle funksjonene;

• Informer brukeren om alle relevante aspekter ved sikker bruk og håndtering;

• Overlever til brukeren tilbehør og bruks- og monteringsanvisninger for forsiktig oppbevaring. Etter installasjonen, fjern beskyttelseslmen, tapen og alt annet emballasjema- teriale, og ta ut det medfølgende tilbehøret fra oppvaskmaskinens innside.

• Koble produktet fra strøm- og vannforsyningen;

7.3 Justering av bakre benet
