KÄYTTÖOHJE HI 4E7L0S-80 HOOVER

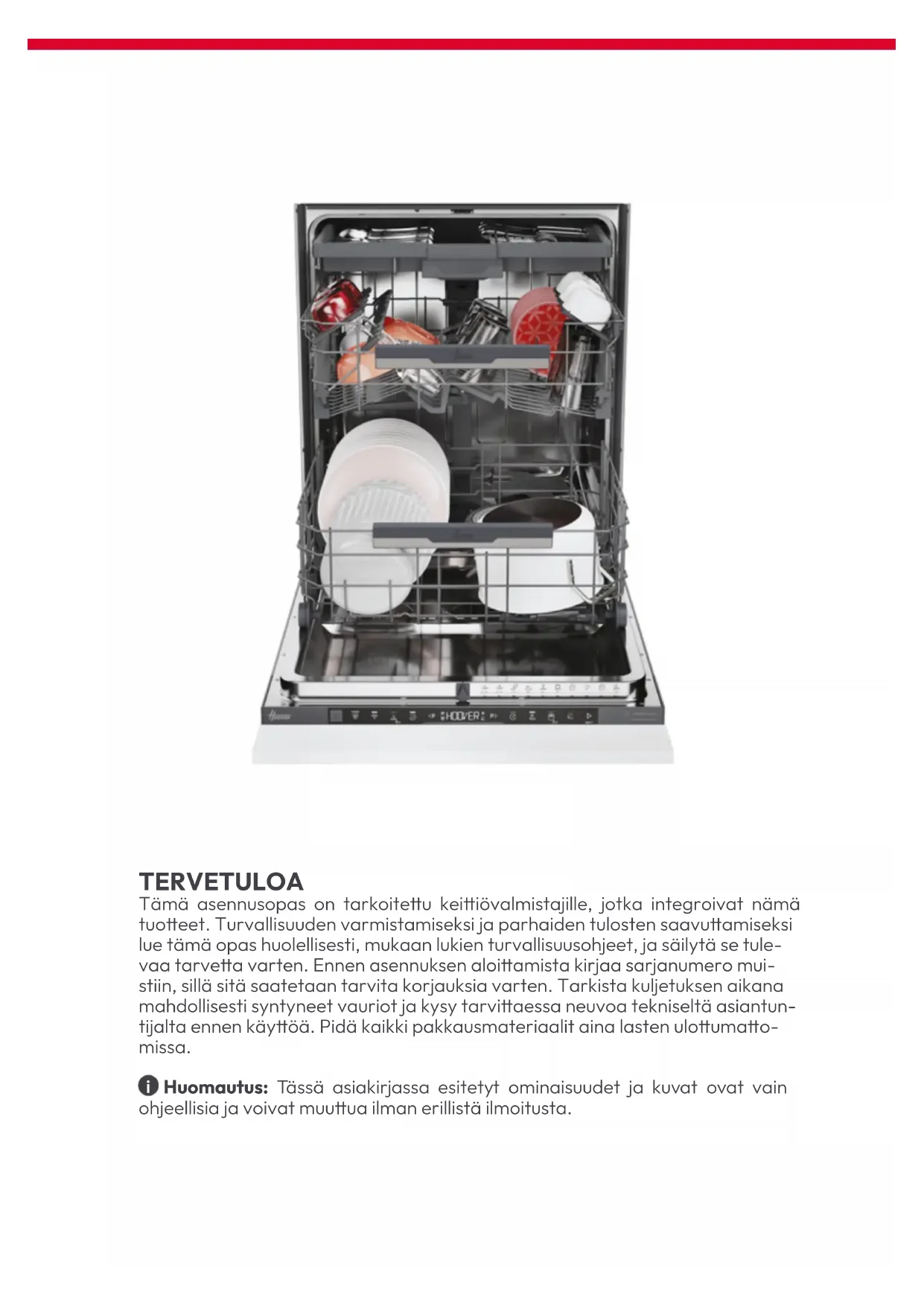

• Dee produkt beskadiger ikke møblet, som også kan bruges med et nyt apparat.22TERVETULOA Tämä asennusopas on tarkoiteu keiiövalmistajille, jotka integroivat nämä tuoeet. Turvallisuuden varmistamiseksi ja parhaiden tulosten saavuamiseksi lue tämä opas huolellisesti, mukaan lukien turvallisuusohjeet, ja säilytä se tule- vaa tarvea varten. Ennen asennuksen aloiamista kirjaa sarjanumero mui- stiin, sillä sitä saatetaan tarvita korjauksia varten. Tarkista kuljetuksen aikana mahdollisesti syntyneet vauriot ja kysy tarviaessa neuvoa tekniseltä asiantun- tijalta ennen käyöä. Pidä kaikki pakkausmateriaalit aina lasten uloumao- missa. Huomautus: Tässä asiakirjassa esitetyt ominaisuudet ja kuvat ovat vain ohjeellisia ja voivat muuua ilman erillistä ilmoitusta.

1 Asennuksen turvallisuusilmoitukset p.2-3 2 Mihin astianpesukone asennetaan p.3 3 Astianpesukoneen mitat p.4-5 4 Asennusvideo vaihe vaiheelta p.6 5 Työkalut asennusta varten p.6 6 Kalusteasennusmitat p.7 7 Tiskikoneen asennusohjeet p.8 - 17

7.1 Höyrynauhan asennus

7.4 Etujalkojen korkeuden säätö

7.5 Kallistuksen säätö

7.6 Aseaminen upoteuun lokeroon

7.7 Etujalkojen kiinnitys

7.8 Paneelin valmistelu

7.9 Paneelin asennus

7.10 Koneen kiinnitys keiiöön

8 Liiäminen vesi- ja sähköverkkoon p.18 - 19

9 Toimitus käyäjälle p.19 10 Astianpesukoneen purkaminen p.19 Sisällyslueelo2 Asennuksen turvallisuusilmoitukset

Lue nämä ohjeet ennen tuotteen asentamisen aloittamista. Turvalli- suutesi on meille erittäin tärkeää. Lue nämä tiedot huolellisesti ennen tuotteen käyttöä.

• Asennus on suoriteava pätevän teknikon toimesta, joka tuntee ja noudaaa asennusmaan lakeja ja valmistajan ohjeita;

• Jos valmistajan apua tarvitaan virheellisen asennuksen aiheuamien vikojen korjaamiseen, apu ei kuulu takuun piiriin;

• Poista pakkausmateriaali ennen laieen käyöönooa;

• Tarkista tuoeen purkamisen jälkeen, eei se ole vaurioitunut. Ota tarviaessa yhteyä huoltoon ennen asennuksen aloiamista, äläkä kytke laitea sähköverkkoon;

• Vaurioitunut tuote voi aiheuaa oikosulun, sähköiskun, tulipalovaaran ja muita vaaroja;

• Tarkista, sisältääkö pakkaus tarvikkeita tai oheismateriaaleja (ruuvipusseja, asiakirjoja, esieitä jne.) ja poista ja säilytä ne tarviaessa;

• Virheellinen asennus voi aiheuaa vahinkoa tai vammoja ihmisille, eläimille tai omaisuudelle. Valmistaja ei ole vastuussa tällaisista vahingoista;

• Turvallinen käyö taataan vain, jos asennus on tehty oikein näiden ohjeiden mukaan. Väärästä asennuksesta aiheutuneista vahingoista vastaa asentaja;

• Asennuksen aikana laitea ei saa kytkeä sähköverkkoon;

• Asennuksen aikana suositellaan suojakäsineiden käyöä viiltohaavojen välämiseksi;

• Virheellisen asennuksen, laieen peukaloinnin tai vaatimusten vastaisen liitännän tapauksessa tuoeen takuu raukeaa;

• Varmista, eä tuoeen virtajohto ei ole asennuksen jälkeen saatavilla;

• Asennuksen jälkeen virtajohto ei saa olla kosketuksissa keiiökalusteiden liikkuvien osien kanssa (esim. laatikko) eikä altistua mekaaniselle rasitukselle;

• Kun tuote luovutetaan loppukäyäjälle, teknikon on varmisteava, eä se on asenneu oikein;

• Älä liitä tuotea sähköverkkoon ennen kuin etupaneeli on täysin asenneu. Muuten voi syntyä sähkövaara;

• Ole varovainen kuljetuksen aikana, tuote on raskas;

• Tarkista ennen asennuksen aloiamista kaikki integroidun osaston mitat vertaamalla niitä tämän oppaan ohjeisiin. Huomaa, eä ovi voidaan kohdistaa muiden kalusteiden ovien kanssa, vaikka se olisi korkeampi kuin ohjauspaneeli;3 Mihin astianpesukone asennetaan

• Asenna ja käytä tätä tuotea V3:V5 ja hyvin tuuletetussa ympäristössä;

• Älä asenna tuotea ulkotiloihin, joissa se on aliina sääolosuhteille;

• Asenna tuote sähköpistorasian lähelle;

• Käytä tuotea vain, jos se on asenneu kalusteeseen, muuten on olemassa loukkaantumis- ja palovammariski;

• Älä asenna astianpesukonea liesitason alle;

• Älä asenna tuotea lämmönlähteiden (paerit, uunit jne.) läheisyyteen;

• Älä aseta tuotea matoille tai vastaaville pinnoille;

• Aseta tuote puhtaalle, tasaiselle ja vakaalle pinnalle.

• Varmista, eä asennusalue on vakaa ja tukeva;

• Levitä suojakalvo, joka toimitetaan asennussarjassa, työtason alle ja ympäröivään kalusteeseen. Kalvo suojaa kalusteita kosteudelta;

• Ole varovainen avatessasi ja sulkiessasi tuotea;

• Virheellinen asennus voi aiheuaa tuoeen kaatumisen;

• Tuoeen on oltava vaakasuorassa toimiakseen kunnolla, muuten ovi ei sulkeudu oikein ja kuumaa höyryä voi päästä ulos.4

Tuoeen etuosa aksonometrisessa näkymässä Tuoeen etuosa aksonometrisessa näkymässä keiiön oven kanssa Astianpesukoneen mitat Mitat mm VAROITUS: jos keittiöpaneeli painaa yli 9 kg, ota yhteyttä asiaka- spalveluun.1200

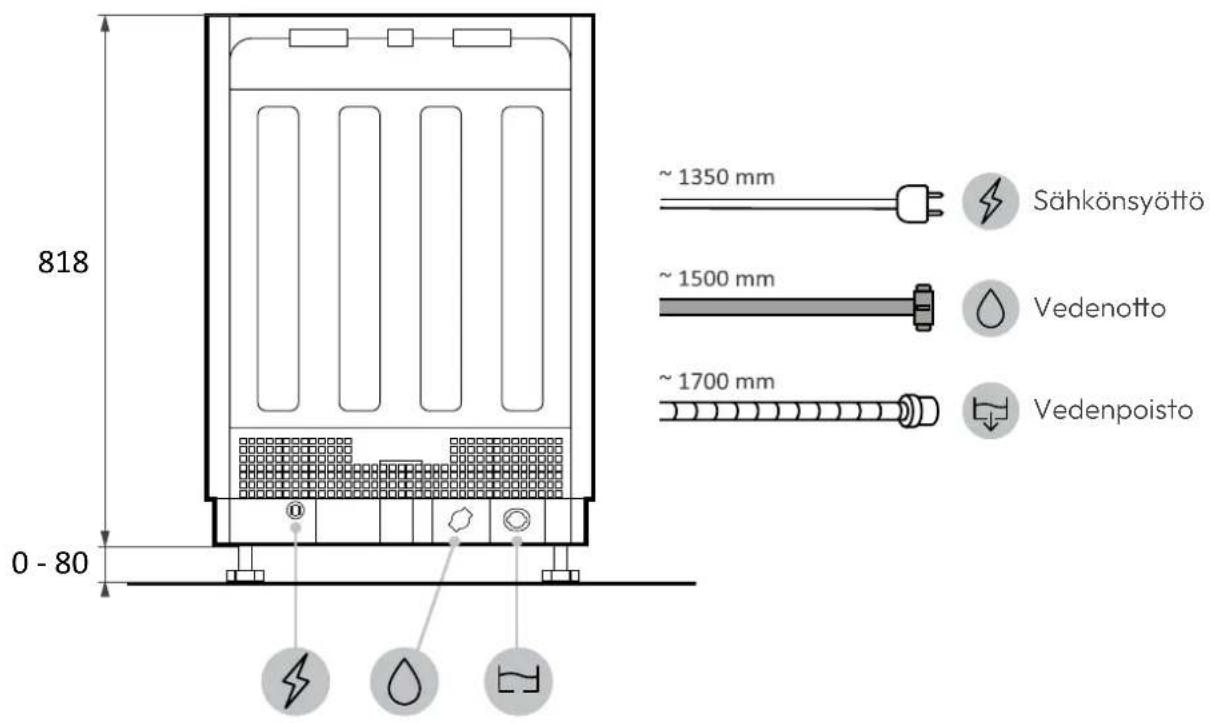

Takaviisto näkymä Sähkönsyöö Vedenoo Vedenpoisto Mitat mm Sivukuva Astianpesukoneen mitat6

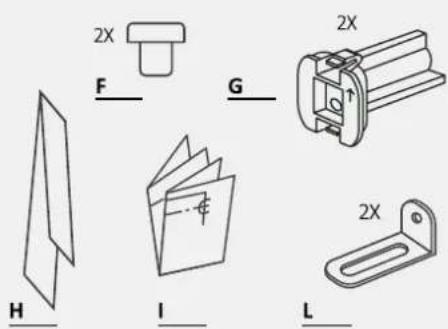

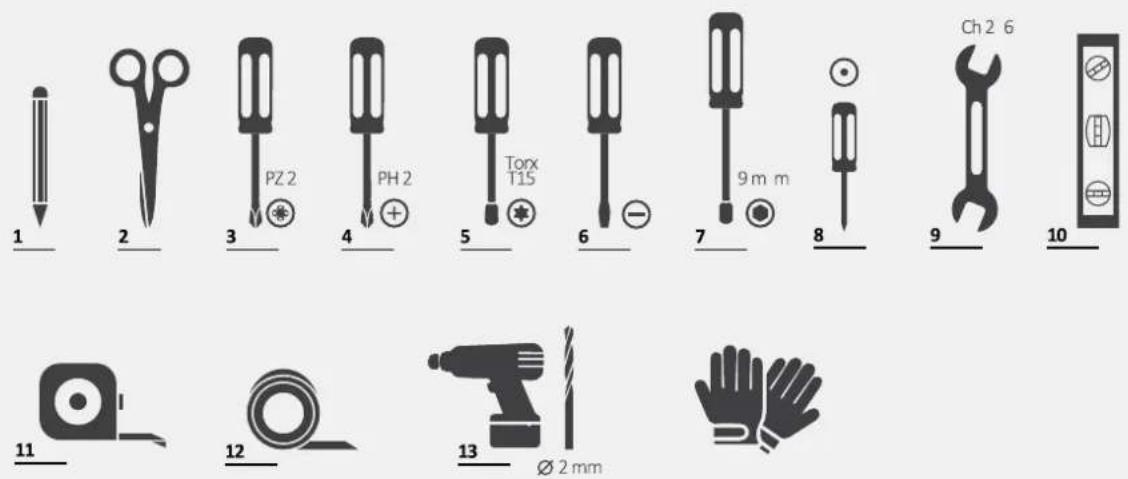

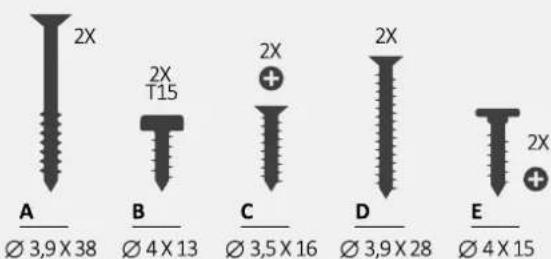

link Tuoeen mukana toimiteavat työkalut Tarviavat työkalut Asennusvideo vaihe vaiheelta Työkalut asennusta varten tai napsauamalla seuraavaa Tuoeen asennusvideo on katsoavissa skannaamalla QR-koodi:6

VAROITUS: Astianpesukoneen vähimmäiskorkeus on 818 mm; tässä ta- pauksessa etäisyyden keiiön oven ja laian välillä on oltava 90–120 mm. Jos astianpesukonea nostetaan (max. 898 mm), oven ja laian välistä etäisyyä on kasvateava suhteessa, enintään 170–200 mm. Kalusteasennusmitat Aksometrinen näkymä Mitat mmE

Levitä nauha työtason alle ja vierekkäisten kaappien sivuille. Höyrysuojausnauhan asennus Tiskikoneen asennusohjeet9

Tiskikoneen asennusohjeet Korkeussäätö Takajalan säätö Kallista astianpesukonea nostamalla takaosaa noin 10 cm. Säädä takaosan jalan korkeua laieen edestä ohjeen mukaan.10

Etujalkojen korkeuden säätö Kallistuksen säätö Aseta astianpesukone vaakasuoraan ja pystysuoraan. Toimi suoraan etujaloilla. Nosta tarvittaessa astianpesukonetta hieman. 7 Tiskikoneen asennusohjeet11

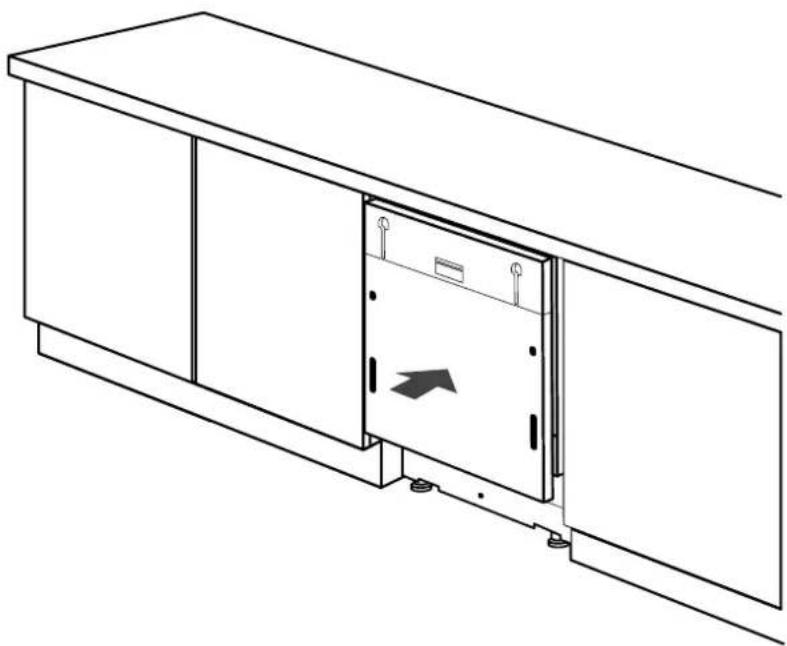

Etujalkojen kiinnitys Aseaminen upoteuun lokeroon Aseta astianpesukone kalusteeseen ja tarkista mitat ja toleranssit. Kun olet tarkistanut kaikki mitat, kiinnitä etujalat pysyvästi, jotta ne eivät löysty ajan myötä. Tämä toimenpide voidaan tehdä myös keittiöpaneelin asentamisen jälkeen.

Tiskikoneen asennusohjeet12

Siirrä mia keiiöpaneeliin ja merkitse keskikohta;

Miaa vierekkäisten ovien yläreunan ja astianpesukoneen välinen etäisyys;

Käytä porausmallia ja noudata anneuja ohjeita; 7 Tiskikoneen asennusohjeet13

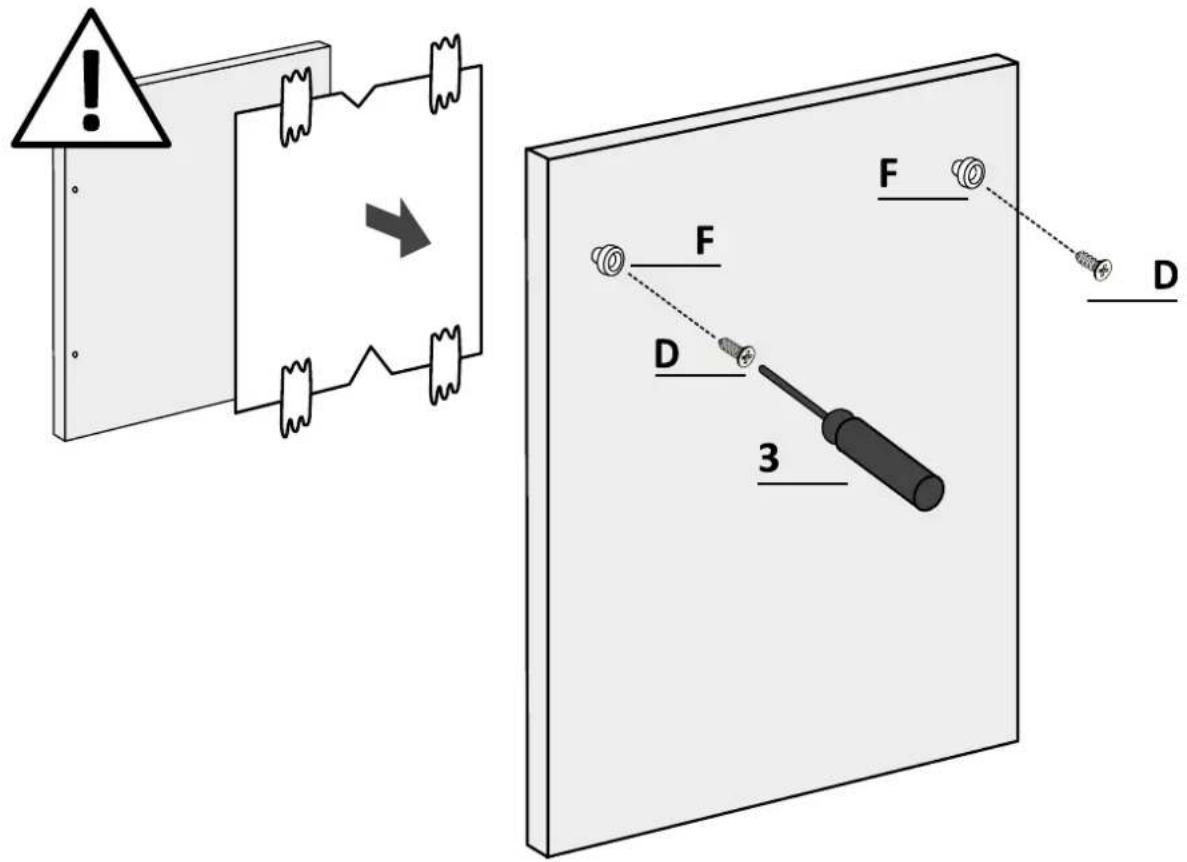

Poista malli ja asenna lisävarusteet. Paneelin valmistelu HUOMIO: Vältä ruuvinkantojen ulkonevaa asentoa paneelin takapuolella kahvaa asenneaessa.

Tiskikoneen asennusohjeet14

Paneelin asennus 7 Tiskikoneen asennusohjeet

Kiinnitä lisäosat astianpesukoneeseen ja varmista, eä komponentit asennetaan oikeaan asentoon nuoli ylöspäin;

Kiinnitä paneeli astianpesukoneen yläosaan;15

Tiskikoneen asennusohjeet

Avaa astianpesukoneen ovi pitämällä kiinni keiiöpaneelin alaosasta ja irrota sien alaosassa olevat ruuvit;

Varmista, eä paneeli on täysin aseteu (1); kiinnitä keiiöpaneeli astianpe- sukoneeseen mukana toimitetuilla ruuveilla (2).16

Koneen kiinnitys keiiöön

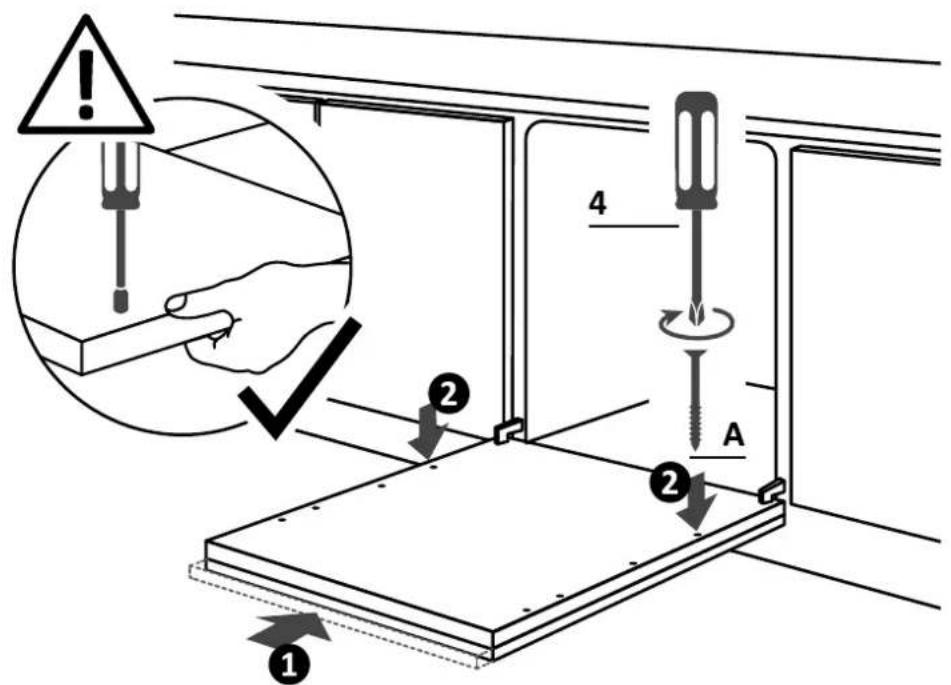

Ohjeet astianpesukoneen kiinniämiseen viereisten kaappien sivuun. HUOMIO: Liitä astianpesukone nyt vesijohtoon ja sähköverkkoon noudaaen luvun 8 ohjeita. 7 Tiskikoneen asennusohjeet17

VAROITUS: Jos et voi kiinniää astianpesuko- nea sivusuunnassa, käytä mukana toimiteuja kiin- nikkeitä ja kiinnitä se työtasoon; ole varovainen, jos työtason materiaali ei ole puuta.

Tiskikoneen asennusohjeet18 VAROITUS: Varmista, eä vedenpaine on 0,08 ja 1 Mpa välillä.

Liitäntäkaavio Vakiokaavio asennusta varten Asennuskaavio pylvääseen Liiäminen vesi- ja sähköverkkoon19 Huomautus: Tuotteen todellinen ulkonäkö riippuu valitusta mallista. Toimitus käyäjälle Astianpesukoneen purkaminen

Turvalaieet Kaikki astianpesukoneet on varustettu ylivuotosuojalla, joka häiriön sattuessa pysäyttää automaattisesti veden tulon ja/tai poistaa ylimääräisen veden. Katso lisätietoja käyttöoppaasta. Asennuksen lopussa:

• Tiedota käyäjää olennaisista toiminnoista;

• Tiedota käyäjää kaikista turvalliseen käyöön ja käsielyyn liiyvistä asioista;

• Toimita käyäjälle lisävarusteet sekä käyö- ja asennusohjeet huolellista säilytystä varten. Asennuksen lopuksi poista suojakalvo, teippi ja kaikki muut pakkausmateriaalit ja ota mukana toimitetut lisävarusteet pois astianpesukoneen sisältä.

• Irrota tuote sähkö- ja vesiverkosta;

• Irrota kiinnitysruuvit;

• Nosta tuotea hieman ja vedä se kokonaan ulos;
