MANUAL DE USUARIO HI 4E7L0S-80 HOOVER

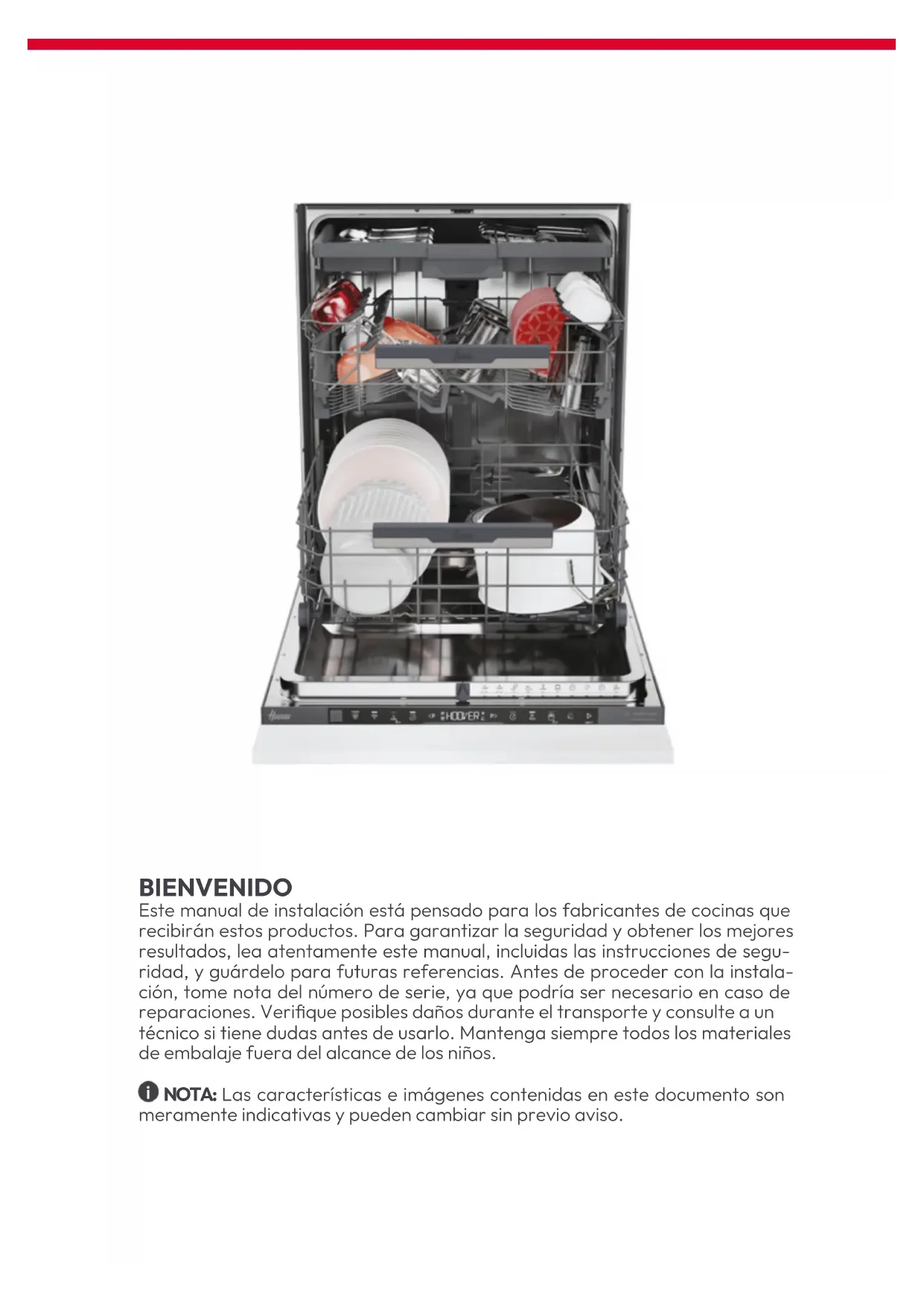

• Dieses Produkt beschädigt die Möbel nicht, die auch mit einem neuen Gerät verwendet werden können.22BIENVENIDO Este manual de instalación está pensado para los fabricantes de cocinas que recibirán estos productos. Para garantizar la seguridad y obtener los mejores resultados, lea atentamente este manual, incluidas las instrucciones de segu- ridad, y guárdelo para futuras referencias. Antes de proceder con la instala- ción, tome nota del número de serie, ya que podría ser necesario en caso de reparaciones. Verique posibles daños durante el transporte y consulte a un técnico si tiene dudas antes de usarlo. Mantenga siempre todos los materiales de embalaje fuera del alcance de los niños. NOTA: Las características e imágenes contenidas en este documento son meramente indicativas y pueden cambiar sin previo aviso.

1 Avisos de seguridad para la instalación p.2-3 2 Dónde instalar el lavavajillas p.3 3 Dimensiones del lavavajillas p.4-5 4 Vídeo de instalación paso a paso p.6 5 Herramientas para la instalación p.6 6 Dimensiones de encastre p.7 7 Indicaciones para la instalación del lavavajillas p.8 - 17

7.1 Instalación de la banda de vapor

7.2 Ajuste de altura

7.3 Ajuste del pie trasero

7.4 Ajuste de la altura de los pies delanteros

7.5 Ajuste de inclinación

7.6 Inserción en el compartimento empotrado

7.7 Fijación de los pies delanteros

7.8 Preparación del panel

7.9 Instalación del panel

7.10 Fijación de la máquina a la cocina

8 Conexión a la red de agua y eléctrica p.18 - 19

8.1 Diagrama de conexión

8.2 Dispositivos de seguridad

9 Entrega al usuario p.19 10 Desmontaje del lavavajillas p.19 Índice2 Avisos de seguridad para la instalación

Lea estas instrucciones antes de comenzar la instalación del producto. Su segu- ridad es muy importante para nosotros. Lea detenidamente esta información antes de usar el producto.

• La instalación debe ser realizada por un técnico cualicado que conozca y respete las leyes vigentes en el país de instalación y las instrucciones del fabricante;

• Si se requiere la asistencia del fabricante para corregir fallos derivados de una instalación incorrecta, dicha asistencia no está cubierta por la garantía;

• Retire el material de embalaje antes de poner en funcionamiento el electrodoméstico;

• Después de desempaquetar el producto, compruebe que no esté dañado y, en caso de problemas, contacte con el servicio de asistencia antes de proceder con la instalación y no lo conecte a la red eléctrica;

• Un producto dañado puede causar un cortocircuito, una descarga eléctrica, un inicio de incendio y otros peligros;

• Compruebe si el embalaje contiene accesorios o materiales adicionales (bolsas con tornillos, documentos, folletos, etc.) y, en tal caso, retírelos y guárdelos;

• Una instalación incorrecta puede causar daños o lesiones a personas, animales o cosas. El fabricante no se hace responsable de tales daños o lesiones;

• El uso seguro solo está garantizado si la instalación se ha realizado correctamente según estas instrucciones. En caso de daños por montaje incorrecto, la responsabilidad recae en quien instaló el producto;

• Durante la instalación, el electrodoméstico no debe estar conectado a la red eléctrica;

• Se recomienda usar guantes de protección durante la instalación para evitar lesiones por cortes;

• En caso de instalación incorrecta, manipulación del aparato o conexión no conforme, la garantía del producto quedará anulada;

• Asegúrese de que, una vez empotrado, el cable de alimentación del producto no sea accesible;

• Después del montaje, el cable de alimentación no debe entrar en contacto con partes móviles de los componentes de la cocina (por ejemplo, un cajón) ni estar expuesto a esfuerzos mecánicos;

• Al entregar el producto al usuario nal, el técnico debe asegurarse de que haya sido instalado correctamente;

• No conecte el producto a la red eléctrica hasta que el panel frontal esté completamente instalado. De lo contrario, puede haber un riesgo eléctrico;

• Tenga cuidado durante el transporte, el producto es pesado;3 Dónde instalar el lavavajillas

• Instale y utilice este producto en un ambiente cerrado, cubierto, seco y bien ventilado;

• No instale el producto en áreas abiertas expuestas a los agentes atmosféricos;

• Monte el producto cerca de una toma de corriente;

• Utilice el producto solo si está instalado en un hueco de encastre, de lo contrario existe riesgo de lesiones y quemaduras;

• No instale el lavavajillas debajo de una placa de cocción;

• No instale el producto cerca de fuentes de calor (radiadores, estufas, etc.);

• No coloque el producto sobre alfombras o supercies similares;

• Coloque el producto sobre una supercie limpia, plana y sólida.

• Antes de comenzar la instalación, verique todas las dimensiones del compartimiento empotrado comparándolas con las instrucciones de este manual. Tenga en cuenta que es posible alinear la puerta con las de otros muebles, incluso si excede el panel de control en altura;

• Asegúrese de que el área de instalación sea estable y sólida;

• Aplique la película protectora, suministrada en el kit de instalación, debajo de la encimera y en los muebles circundantes. Esta película protege los muebles de la humedad;

• Tenga cuidado al abrir y cerrar el producto;

• Una instalación incorrecta puede provocar que el producto se vuelque;

• El producto debe estar nivelado para funcionar correctamente; de lo contrario, la puerta no se cerrará bien y se escapará vapor caliente.4 Vista axonométrica frontal del producto

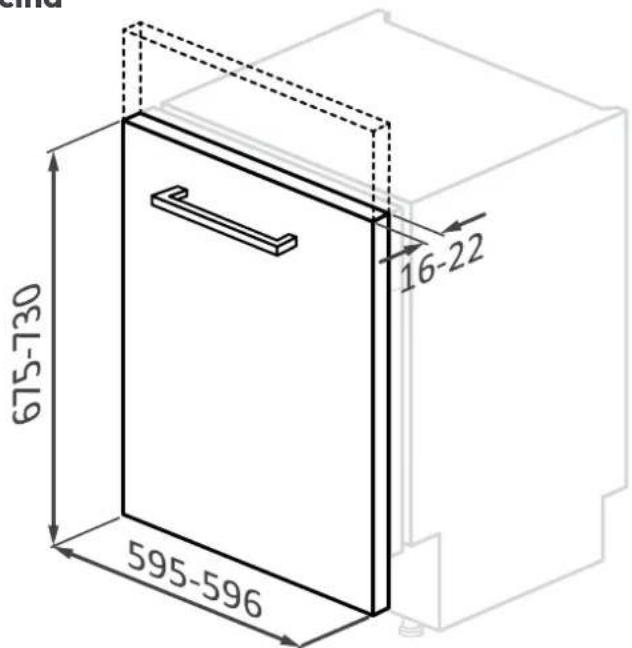

Vista axonométrica frontal con puerta de cocina Dimensiones del lavavajillas Dimensiones en mm ATENCIÓN: si el panel de cocina pesa más de 9 kg, contacte con el servicio de asistencia.1200

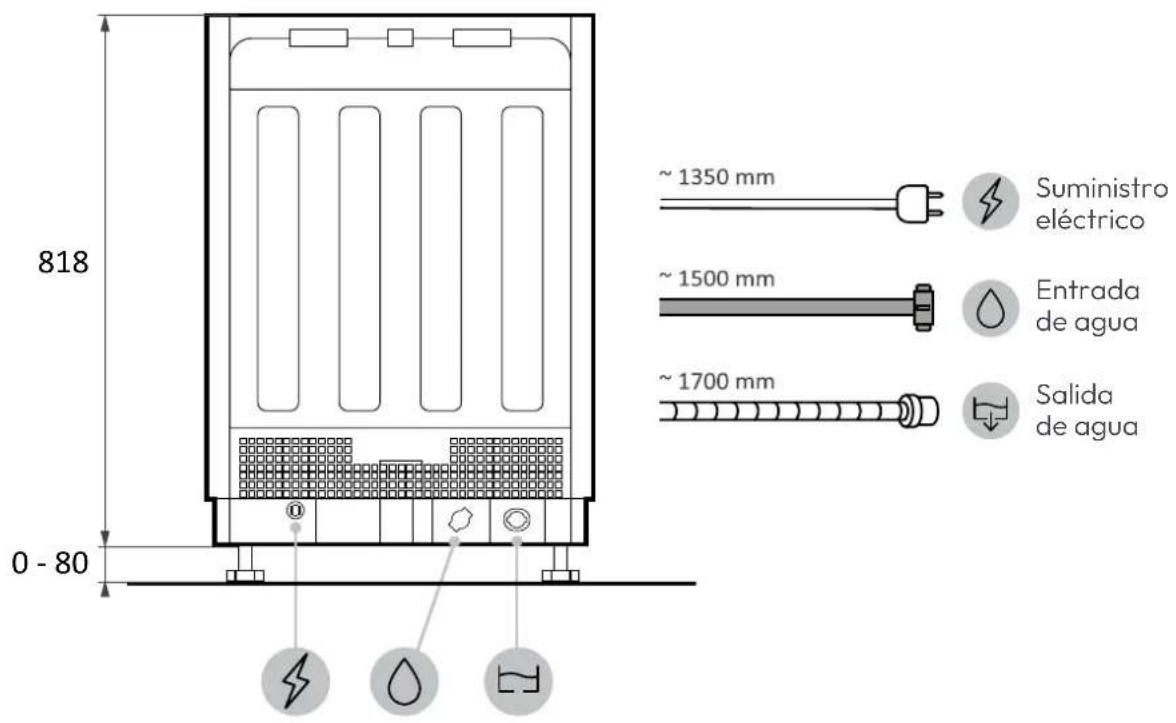

Vista trasera Suministro eléctrico Entrada de agua Salida de agua Dimensiones en mm Vista lateral Dimensiones del lavavajillas

link Herramientas suministradas con el producto Herramientas necesarias Vídeo de instalación paso a paso Herramientas para la instalación o haciendo clic en el siguiente Puede ver el video de instalación del producto escaneando el código QR:6

ATENCIÓN: La altura mínima del lavavajillas es de 818 mm; en este caso, la distancia entre la puerta de la cocina y el suelo debe estar entre 90 y 120 mm. Si se eleva el lavavajillas (máx. 898 mm), también debe aumentar pro- porcionalmente la distancia entre la puerta y el suelo, hasta un máximo com- prendido entre 170 y 200 mm. Dimensiones de encastre Vista axonométrica Dimensiones en mmE

Aplique la cinta debajo de la encimera y en los laterales de los muebles adyacentes. Instalación de la banda anti-vapor Indicaciones para la instalación del lavavajillas9

Ajuste de la altura Ajuste del pie trasero Indicaciones para la instalación del lavavajillas Incline el lavavajillas levantando la parte trasera unos 10 cm. Ajuste la altura del pie trasero desde el frente de la máquina como se indica.10

Ajuste de la altura de los pies delanteros Ajuste de inclinación Nivelar el lavavajillas con respecto al plano vertical y horizontal. Actúe directamente sobre las patas delanteras. Si es necesario, levante ligeramente el lavavajillas. Indicaciones para la instalación del lavavajillas11

Fijación de los pies delanteros Inserción en el hueco empotrado Insertar el lavavajillas en el hueco de encastre y comprobar medidas y tolerancias. Tras comprobar todas las medidas, jar denitivamente las patas delanteras para que no se aojen con el tiempo. Esta operación también se puede realizar después de instalar el panel de cocina. Indicaciones para la instalación del lavavajillas12

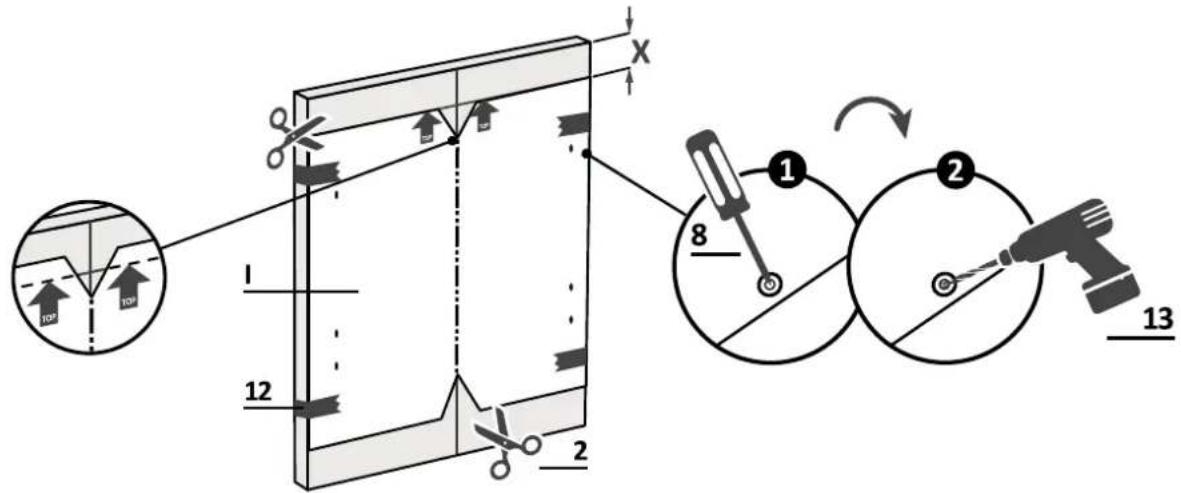

Trasladar la medida al panel de la cocina y marcar el centro;

Mida la distancia entre el borde superior de las puertas adyacentes y el lavavajillas;

Aplique la plantilla de perforación y siga las instrucciones proporcionadas; Preparación del panel Indicaciones para la instalación del lavavajillas13

Retire la plantilla y coloque los accesorios.

7.8 Preparación del panel

Indicaciones para la instalación del lavavajillas ATENCIÓNE: vite que las cabezas de los tornillos sobresalgan en la parte trasera del panel al instalar el tirador.14

Instalación del panel Indicaciones para la instalación del lavavajillas

Colocar los insertos en el lavavajillas, asegurándose de que los componentes se instalen en la orientación correcta, con la echa hacia arriba;

Enganchar el panel en la parte superior del lavavajillas;7

7.9 Instalación del panel

Indicaciones para la instalación del lavavajillas

Abra la puerta del lavavajillas sosteniendo la parte inferior del panel de la co- cina, luego desenrosque los tornillos inferiores;

Asegúrese de que el panel esté completamente insertado (1); je el panel de la cocina al lavavajillas utilizando los tornillos suministrados (2).16

Fijación de la máquina a la cocina

Instrucciones para jar el lavavajillas al lateral de los muebles adyacentes. ATENCIÓNE: Conecte ahora el lavavajillas a la red de agua y electricidad, siguiendo las indicaciones del capítulo 8. Indicaciones para la instalación del lavavajillas17

Indicaciones para la instalación del lavavajillas ADVERTENCIA: Si no puede jar el lavavajillas lateralmente, use los soportes provistos y fíjelo a la encimera; tenga cuidado si el material de la encimera no es madera.18 ATENCIÓNE: Asegúrese de que la presión del agua esté entre 0,08 Mpa y 1 Mpa. 8 Conexión a la red de agua y electricidad

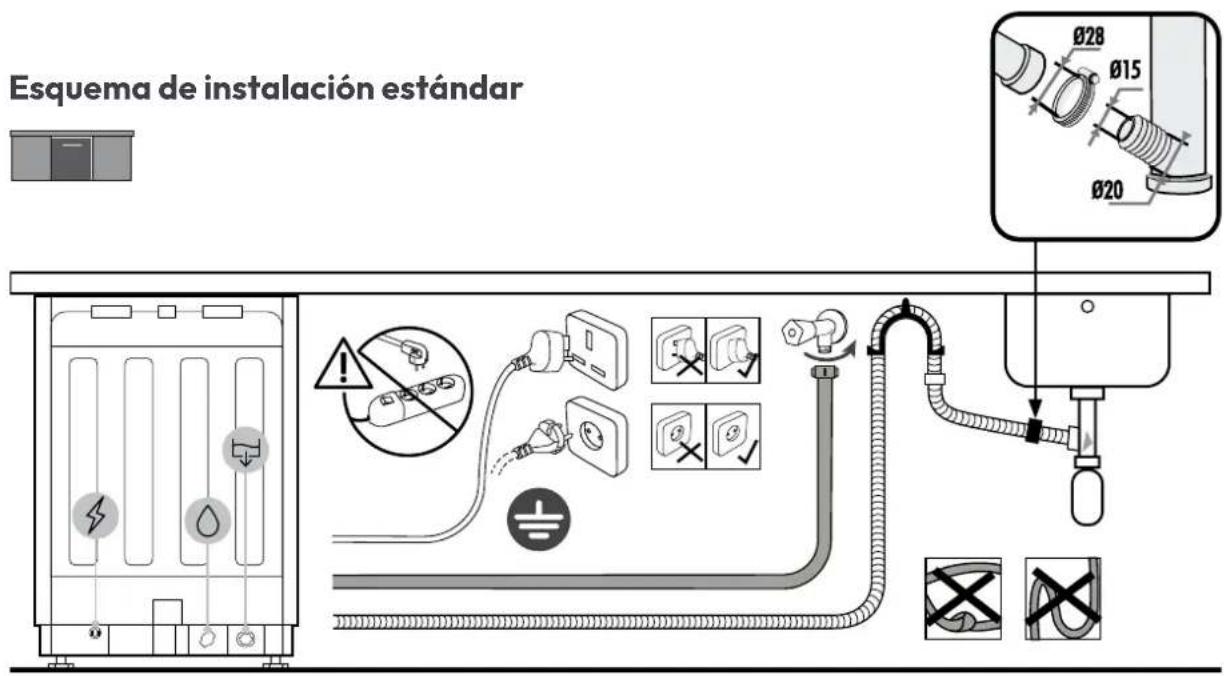

Esquema de conexión Esquema de instalación estándar Esquema de instalación en columna19 NOTA: La apariencia real del producto depende del modelo elegido. Conexión a la red de agua y electricidad Entrega al usuario Desmontaje del lavavajillas

Dispositivos de seguridad Todos los lavavajillas están equipados con un dispositivo de seguridad contra de- sbordamiento que, si el agua supera el nivel normal debido a un mal funcionamien- to, detiene automáticamente la entrada de agua y/o evacua el exceso. Para más detalles, consulte el Manual de Usuario. Al nal de la instalación:

• Informar al usuario sobre las funciones esenciales;

• Informar al usuario sobre todos los aspectos relevantes para la seguridad en el uso y la manipulación;

• Entregar al usuario los accesorios y las instrucciones de uso e instalación para conservar con cuidado. Al nal de la instalación, retire la película protectora, la cinta adhesiva y todos los demás materiales de embalaje y saque los accesorios suministrados del interior del lavavajillas.

• Desconecte el producto de la red eléctrica y de agua;

• Desatornille los tornillos de jación;

• Levante ligeramente el producto y extráigalo completamente;
