Тип продукту	Вбудована посудомийна машина
Бренд	Hoover
Модель	HI 4E7L0S-80
Розміри (Ш × Г × В)	598 × 555 × 818-898 мм
Розміри ніші (Ш × Г × В)	Мін. 555 × 600 × 820 мм
Регульована висота	Так, від 818 до 898 мм
Максимальна вага кухонної панелі	9 кг
Необхідний тиск води	0,08 – 1 МПа
Довжина кабелю живлення	~1500 мм
Довжина шлангу подачі води	~1700 мм
Довжина зливного шлангу	~1350 мм
Регулювання ніжок	Так (передні та задні)
Регулювання нахилу	Так
Антипарова стрічка в комплекті	Так
Пристрій захисту від переливу	Так
Бічне кріплення до меблів	Так
Кріплення до стільниці	Так (залежно від матеріалу)
Інструменти в комплекті	Гвинти A, B, C, D, E, шаблон для свердління
Встановлення	Тільки вбудоване
Сторінки інструкції	574

Часті запитання - HI 4E7L0S-80 HOOVER

Які розміри посудомийної машини Hoover HI 4E7L0S-80?

Розміри (Ш × Г × В): 598 × 555 × 818-898 мм. Висота регулюється.

Які мінімальні розміри ніші?

Ніша повинна мати мінімальні розміри: 555 мм шириною, 600 мм глибиною та 820 мм висотою.

Який необхідний тиск води для цієї посудомийної машини?

Тиск води має бути в межах 0,08 МПа та 1 МПа.

Як відрегулювати висоту посудомийної машини?

Висота регулюється за допомогою передніх та задніх ніжок. Задня ніжка регулюється з передньої частини машини за допомогою коліщатка.

Чи постачається посудомийна машина з антипаровою стрічкою?

Так, у комплекті встановлення є антипарова стрічка, яку слід наклеїти під стільницею та на бічних стінках сусідніх меблів.

Яка максимальна вага кухонної панелі, яку можна встановити?

Кухонна панель не повинна важити більше 9 кг.

Як закріпити посудомийну машину до сусідніх меблів?

Її можна закріпити збоку до сусідніх меблів або, якщо це неможливо, до стільниці за допомогою наданих кріплень.

Які інструменти постачаються з приладом?

Комплект містить кілька типів гвинтів (A, B, C, D, E) та шаблон для свердління для кухонної панелі.

Чи має ця посудомийна машина пристрій захисту від переливу?

Так, усі посудомийні машини Hoover оснащені пристроєм безпеки від переливу, який автоматично перекриває подачу води при надмірному рівні.

Чи можна встановити цю посудомийну машину під варильною поверхнею?

Ні, інструкція зі встановлення категорично забороняє встановлювати посудомийну машину під варильною поверхнею.

ПОСІБНИК КОРИСТУВАЧА HI 4E7L0S-80 HOOVER

Стандартна монтажна схема Ø28 Ø15 Ø20

Схема за монтаж на колона

MIN. 400 MM Ø28 Ø15 Ø20

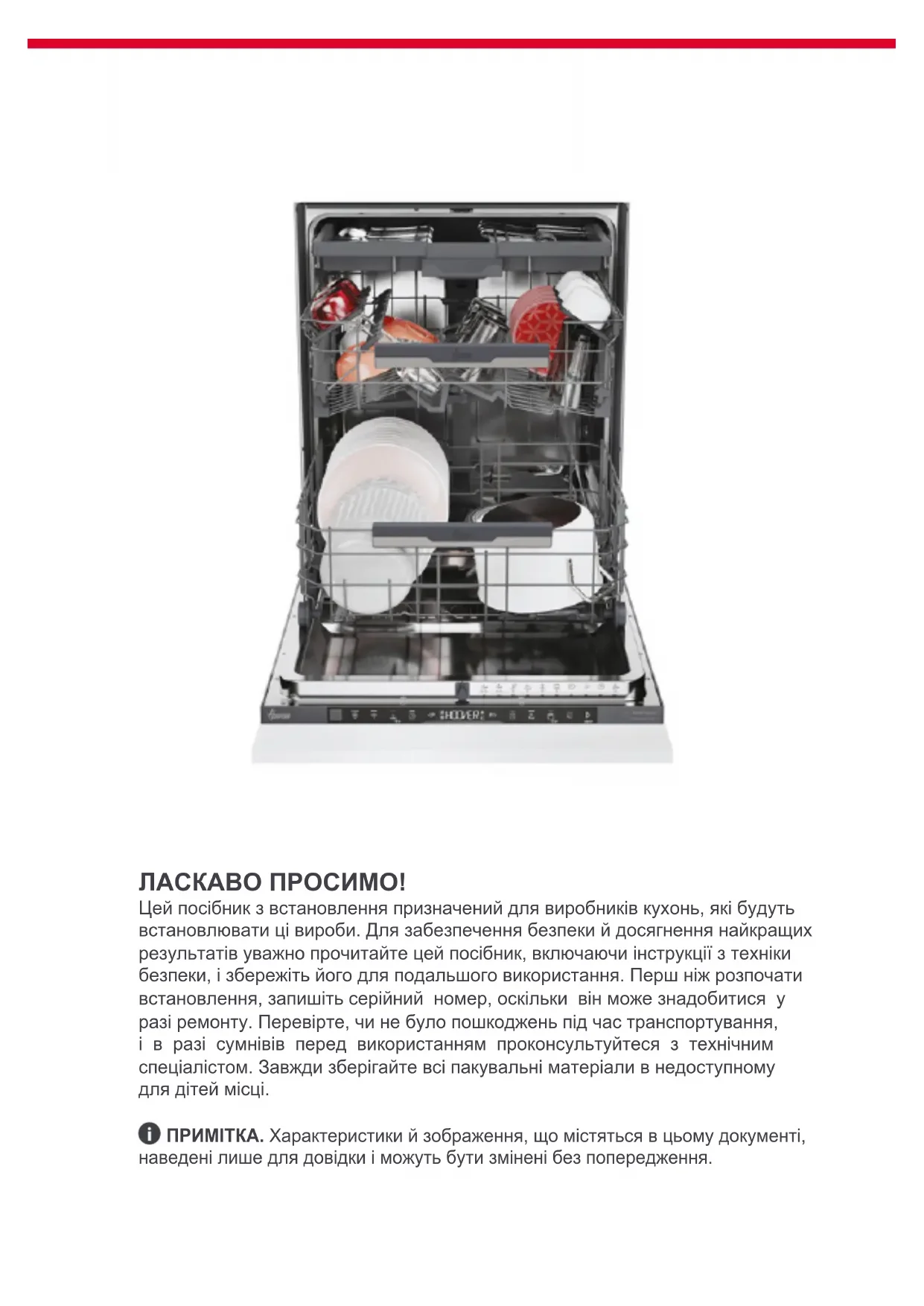

Цей посібник з встановлення призначений для виробників кухонь, які будуть встановлювати ці вироби. Для забезпечення безпеки й досягнення найкращих результатів уважно прочитайте цей посібник, включаючи інструкції з техніки безпеки, і збережіть його для подальшого використання. Перш ніж розпочати встановлення, запишіть серійний номер, оскільки він може знадобитися у разі ремонту. Перевірте, чи не було пошкоджень під час транспортування, і в разі сумнівів перед використанням проконсультуйтеся з технічним спеціалістом. Завжди зберігайте всі пакувальні матеріали в недоступному для дітей місці.

i ПРИМІТКА. Характеристики й зображення, що містяться в цьому документі, наведені лише для довідки і можуть бути змінені без попередження.

Покажчик

1 науваження щодо техніки безпеки під час встановлення стор. 2-3
2 де встановити посудомийну машину стор. 3
3 озміри посудомийної машини стор. 4-5
4 окрокове відео зі встановлення стор. 6
5 инструменти для встановлення стор. 6
6 озміри для вбудованого встановлення стор. 7
7 інструкції зі встановлення посудомийної машини стор. 8-17
7.1 Нанесення парозахисної стрічки
7.2 Регулювання по висоті
7.3 Регулювання задньої ніжки
7.4 Регулювання висоти передніх ніжок
7.5 Регулювання нахилу
7.6 Встановлення у відсік для вбудованого встановлення
7.7 Фіксація передніх ніжок
7.8 Підготовка панелі
7.9 Встановлення панелі
7.10 Кріплення машини на кухні
8 Підключення до водопровідної і електричної мереж стор. 18-19
8.1 Схема підключення
8.2 Пристрої безпеки
9 доставка користувачеві стор. 19
10 демонтаж посудомийної машини стор. 19

1 Застереження щодо безпеки під час встановлення

Дотримуйтесь цих інструкцій, перш ніж розпочати встановлення виробу. Ваша безпека дуже важлива для нас. Уважно прочитайте цю інформацію перед використанням виробу.

• Встановлення має виконувати кваліфікований технічний спеціаліст, який повинен знати й дотримуватися чинного законодавства країни встановлення та інструкцій виробника.
• Якщо для усунення несправностей, що виникли внаслідок неправильного встановлення, потрібне обслуговування виробником, таке обслуговування не покривається гарантією.
• Видаліть пакувальний матеріал перед використанням приладу.
• Після розпакування виробу перевірте його цілісність і, у разі виникнення проблем, зверніться до сервісного центру, перш ніж продовжувати встановлення, і не підключайте його до джерела живлення.
• Пошкоджений виріб може спричинити коротке замикання, ураження електричним струмом, пожежу й інші небезпеки.
• Перевірте упаковку на наявність приладдя або супровідних матеріалів (конвертів з гвинтами, документів, брошур тощо) і, якщо так, вийміть їх і збережіть.
• Неправильне встановлення може призвести до травмування людей, тварин або майна. Виробник не несе відповідальності за таку шкоду чи травми.
• Безпечне використання гарантиється лише за умови правильного встановлення відповідно до цих інструкцій. У разі пошкодження внаслідок неправильного встановлення, відповідальність несе особа, яка встановила виріб.
  • Під час встановлення прилад не повинен бути підключений до електромережі.
• Рекомендується використовувати захисні рукавички під час встановлення, щоб уникнути порізів.
• У разі неправильного встановлення, втручання в пристрій і неправильного підключення, гарантія на виріб втрачає чинність.
  • Переконайтеся, що після підключення кабелю живлення виробу він недоступний.
• Після монтажу кабель живлення не повинен торкатися рухомих частин кухонних компонентів (як-от шухляди) і не повинен піддаватися механічним навантаженням.
• При доставці виробу кінцевому користувачеві технічний спеціаліст повинен переконатися, що той встановлений правильно.
• Не підключайте виріб до електричної мережі, доки передня панель не буде повністю встановлена. В іншому випадку може виникнути небезпека ураження електричним струмом.
• Будьте обережні під час транспортування, виріб важкий.

• Перед початком встановлення перевірте всі розміри відсіку для вбудованого встановлення, порівнявши їх з інструкціями, що містяться в цьому посібнику. Зверніть увагу, що вирівняти дверцята з дверцятами інших меблів можна, навіть якщо вони перевищують висоту панелі керування.
• Переконайтеся, що місце встановлення стабільне й міцне.
- Наклейте захисну плівку, що входить до комплекту для монтажу, під стільницю і на навколишні меблі. Ця плівка захищає меблі від вологи.
- Будьте обережні під час відкривання й закривання виробу.
- Неправильне встановлення може призвести до перекидання виробу.
- Для правильної роботи виріб має бути рівним, інакше дверцята не зачинятимуться належним чином, що призведе до виходу гарячої пари.

Де встановити посудомийну машину

• Встановлюйте й використовуйте цей виріб у закритому, критому, сухому й добре провітрюваному приміщенні.
• Не встановлюйте виріб у відкритих приміщеннях, що піддаються впливу атмосферних чинників.
• Встановіть виріб поблизу електричної розетки.
• Використовуйте виріб лише у заглибленому відсіку, інакше ви ризикуєте отримати травму й опіки.
• Не встановлюйте посудомийну машину під вариальною поверхнею.
• Не встановлюйте виріб поблизу джерел тепла (радіаторів, печей тощо).
• Не ставте виріб на килими або подібні поверхні.
• Розмістіть виріб на чистій, рівній і стійкій поверхні.

3 Розміри посудомийної машини

Розміри (мм)

Аксонометричний вигляд виробу спереду

555 598 818-898 120-200 110 40 120

Аксонометричний вигляд спереду з кухонними дверцятами

675-730 595-596 16-22

⚠ ПОПЕРЕДЖЕННЯ : якщо кухонна панель важить більше 9 кг, зверніться до служби підтримки клієнтів.

Розміри (мм)

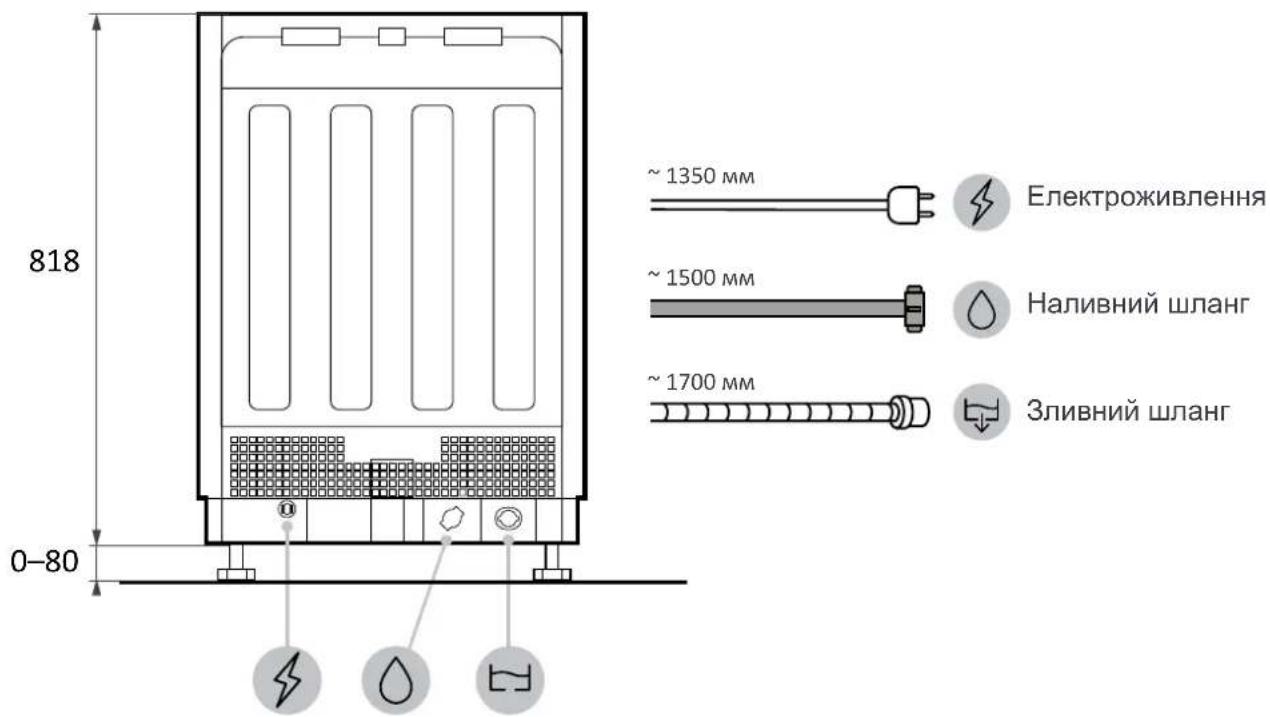

Вид ззаду

818 0-80 ~ 1350 mm Електроживлення ~ 1500 mm Наливний шланг ~ 1700 mm Зливний шланг

Вид збоку

1200 690

4 Покрокове відео зі встановлення

Ви можете переглянути відео про встановлення виробу, просканувавши QR-код:

5 Инструменти для встановлення

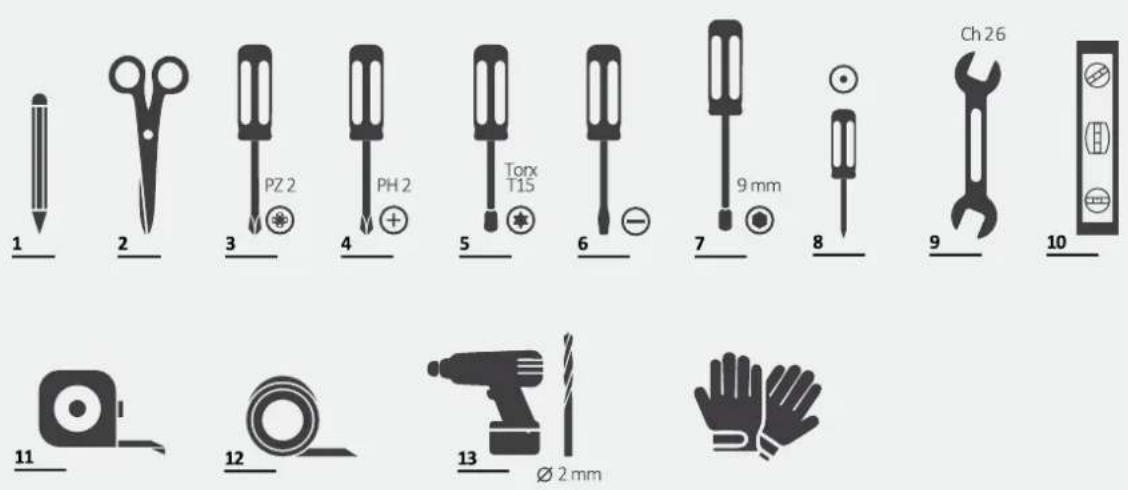

Необхідні інструменти

1 2 3 4 5 6 7 8 9 Ch 26 10 11 12 13 Ø 2 mm

Инструменти, що постачаються з виробом

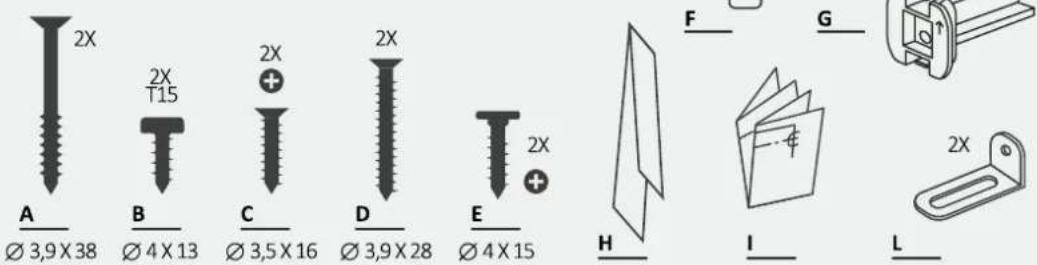

2X 2X T15 A Ø 3,9 X 38 B Ø 4 X 13 C Ø 3,5 X 16 D Ø 3,9 X 28 E Ø 4 X 15 2X F G H I L 2X

Розміри (мм)

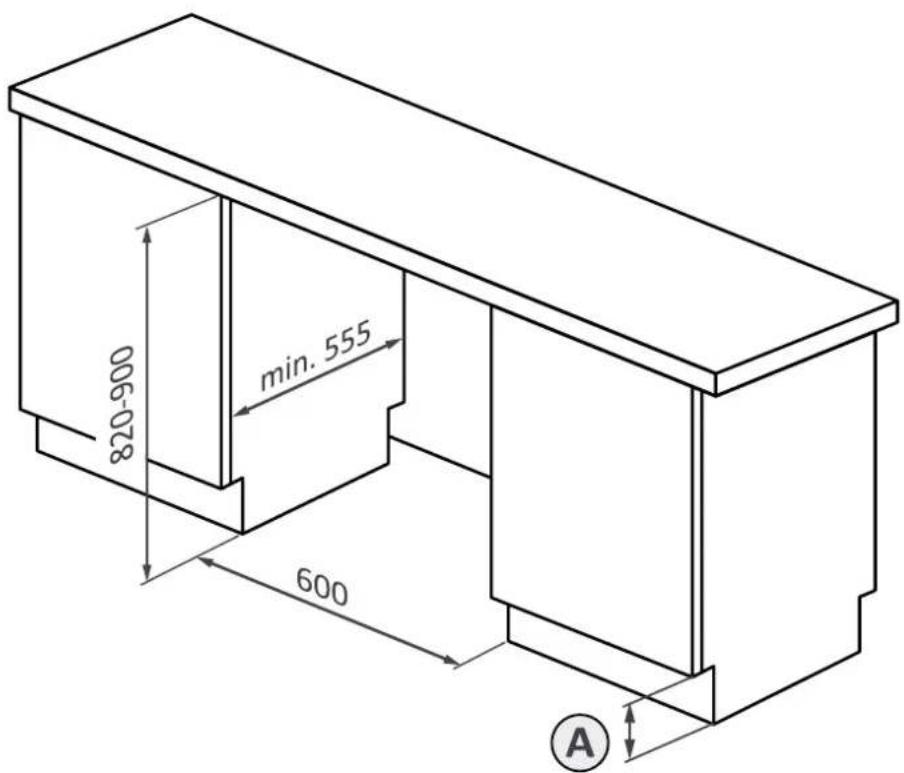

Аксонометричний вигляд

820-900 min. 555 600 A

A

ПОПЕРЕДЖЕННЯ. Мінімальна висота посудомийної машини становить 818 мм; у цьому випадку відстань між кухонними дверцятами й підлогою має бути від 90 до 120 мм. Якщо посудомийну машину піднято (макс. 898 мм), відстань від дверцят до підлоги також має пропорційно збільшуватися, максимум до 170–200 мм.

7 інструкції зі встановлення посудомийної машини

7.1 Нанесення парозахисної стрічки

Наклейте наліпку під стільницею і по боках на сусідніх меблях.

1.

E

1.

7.2 Регулювання по висоті

Нахиліть посудомийну машину, піднявши задню частину приблизно на 10 см.

7.3 Регулювання задніх ніжок

Відрегулюйте висоту задньої ніжки, виконавши дії з передньої частини машини, як показано нижче.

ніжка ВГОРУ 7 ВНИЗ

7 інструкції зі встановлення посудомийної машини

7.4 Регулювання передніх ніжок

Відрегулюйте передні ніжки безпосередньо. За потреби злегка підніміть посудомийну машину.

ніжки 6 Ch 26 9

7.5 Регулювання нахилу

Вирівняйте посудомийну машину у вертикальній і горизонтальній площинах.

7.6 Встановлення у відсік для вбудованого встановлення

Вставте посудомийну машину у відсік для вбудованого встановлення і перевірте розміри й допуски.

7.7 Фіксація передніх ніжок

Після перевірки всіх вимірів остаточно зафіксуйте передні ніжки, щоб запобігти їх розхитуванню з часом. Цю операцію також можна виконати після встановлення кухонної панелі.

ніжки B 5

7 інструкції зі встановлення посудомийної машини

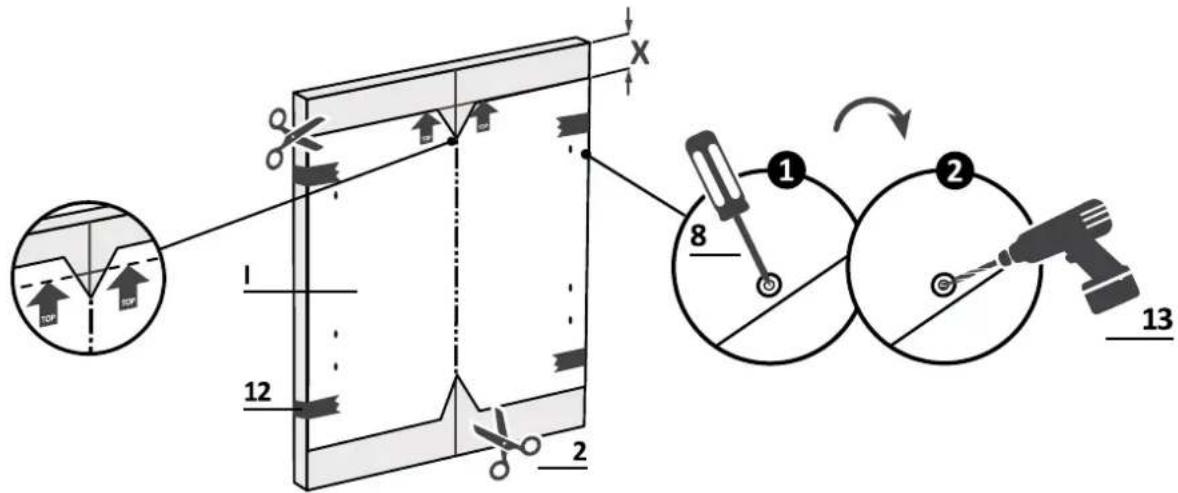

7.8 Підготовка панелі

1.

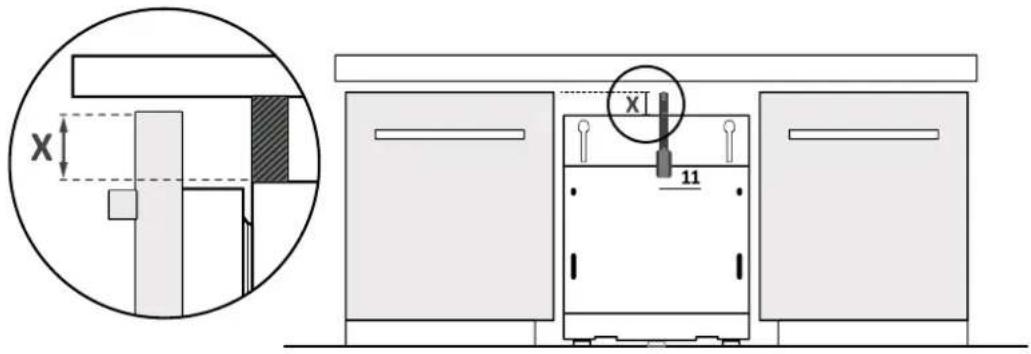

Виміряйте відстань між верхнім краєм сусідніх дверцят і посудомийною машиною.

Перенесіть вимірювання на кухонну панель і знайдіть центр.

X 1 11

3.

Встановіть шаблон для свердління і дотримуйтесь наданих інструкцій.

7.8 Підготовка панелі

4.

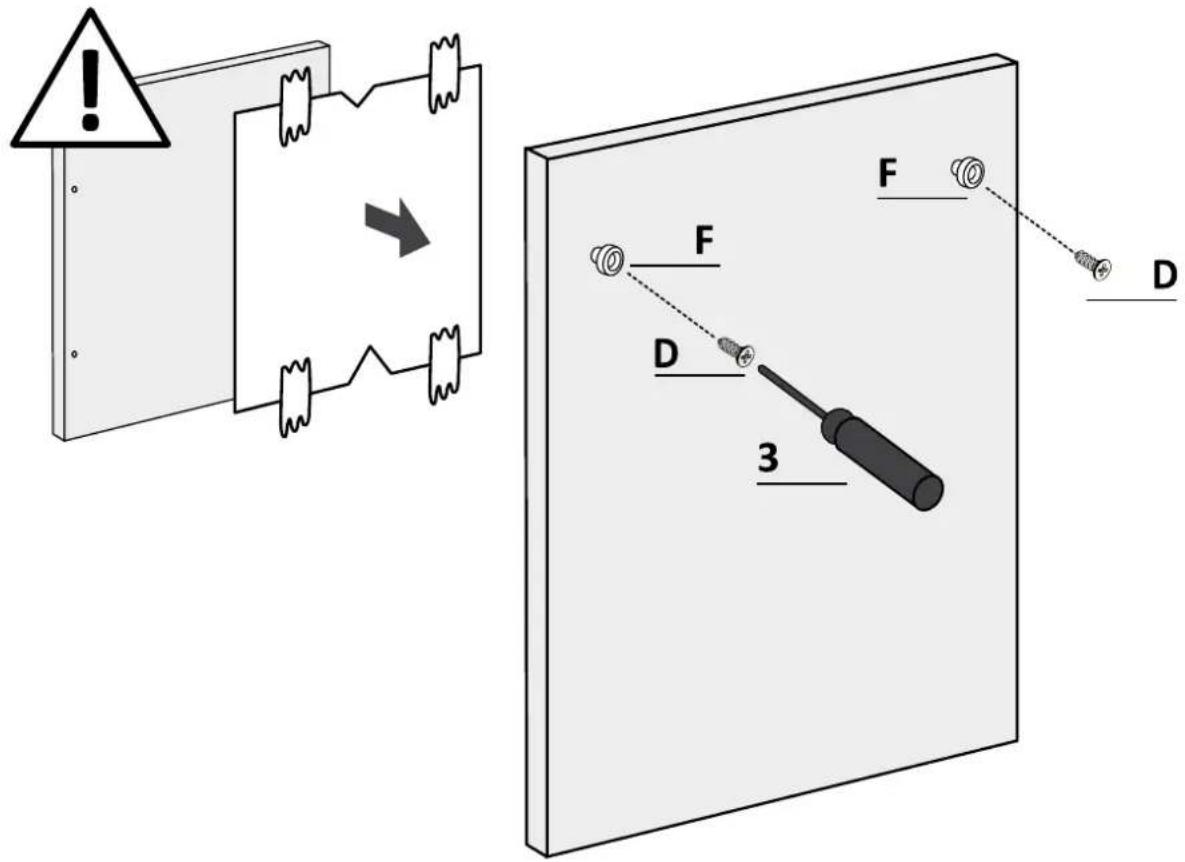

Зніміть шаблон для свердління і встановіть приладдя.

⚠ ПОПЕРЕДЖЕННЯ. Переконайтеся, що головки гвинтів не виступають із задньої поверхні панелі, особливо якщо ви встановлюєте ручку.

7 інструкції зі встановлення посудомийної машини

7.9 Встановлення панелі

1.

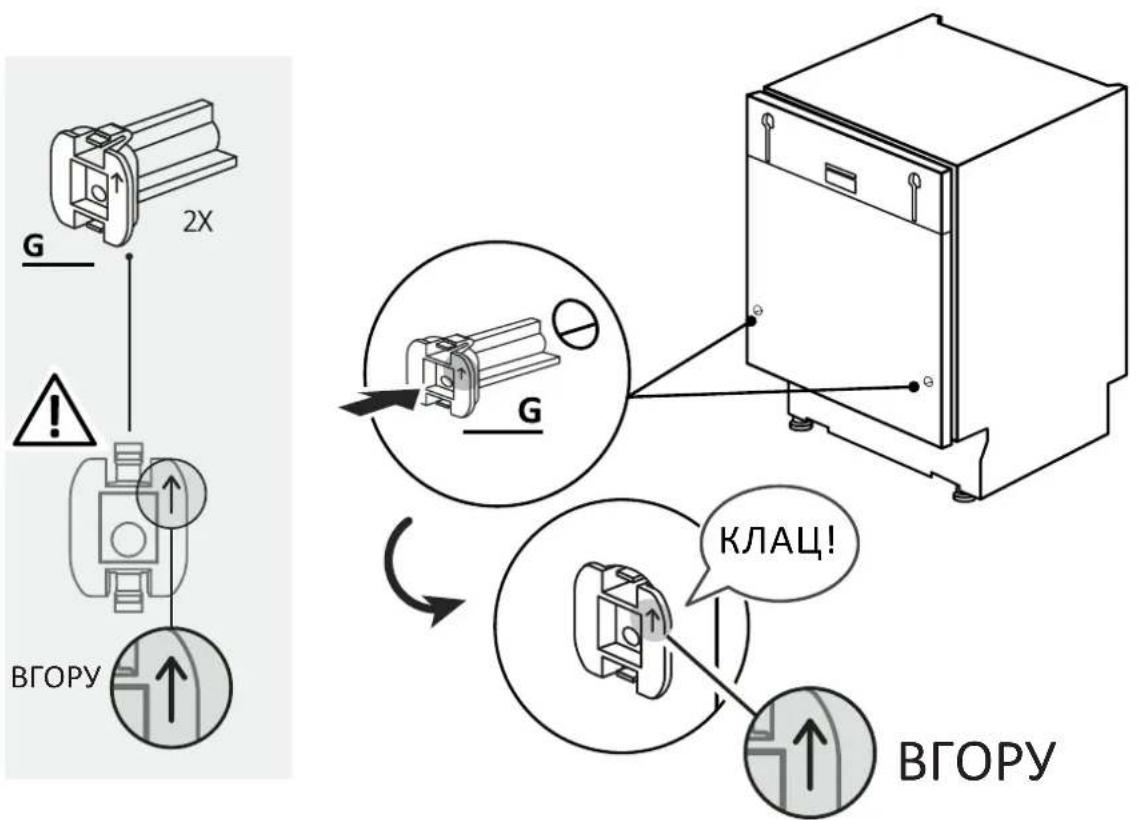

Встановіть вставки в посудомийну машину, переконавшись, що компоненти встановлені в правильному положенні, зі стрілкою, спрямованою вгору.

G 2X ! ВГОРУ G КЛАЦ! ВГОРУ

2.

Прикріпіть панель до нижньої частини посудомийної машини.

7.9 Встановлення панелі

3.

Відкрийте дверцята посудомийної машини, тримаючи нижню частину кухонної панелі, а потім відкрутіть нижні гвинти.

5 × ✓

4.

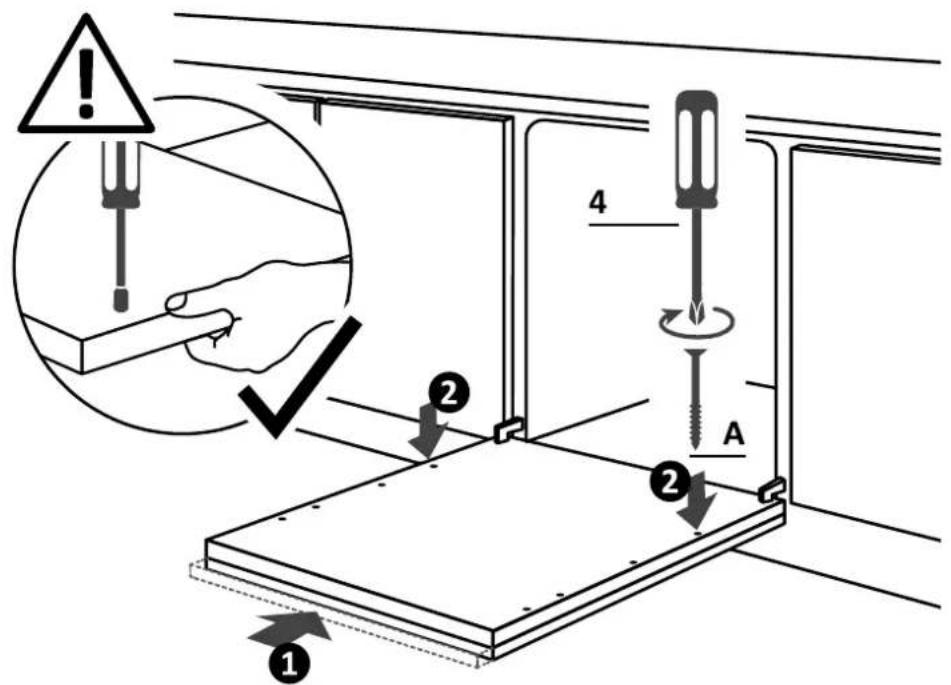

Переконайтеся, що панель повністю вставлена (1); прикріпіть кухонну панель до посудомийної машини за допомогою гвинтів (2), що входять до комплекту.

7 інструкції зі встановлення посудомийної машини

⚠ ПОПЕРЕДЖЕННЯ. Теперь підключіть посудомийну машину до водопроводу й електромережі, дотримуючись інструкцій у розділі 8.

7.10 Кріплення машини на кухні

Інструкції щодо кріплення посудомийної машини збоку до сусідніх шаф.

⚠ ПОПЕРЕДЖЕННЯ. Якщо ви не можете закріпити посудомийну машину збоку, скористайтеся наданими кронштейнами і закріпіть її до робочої поверхні; будьте обережні, якщо матеріал робочої поверхні не дерево.

8 Підключення до каналізації і електромережі

8.1 Схема підключення

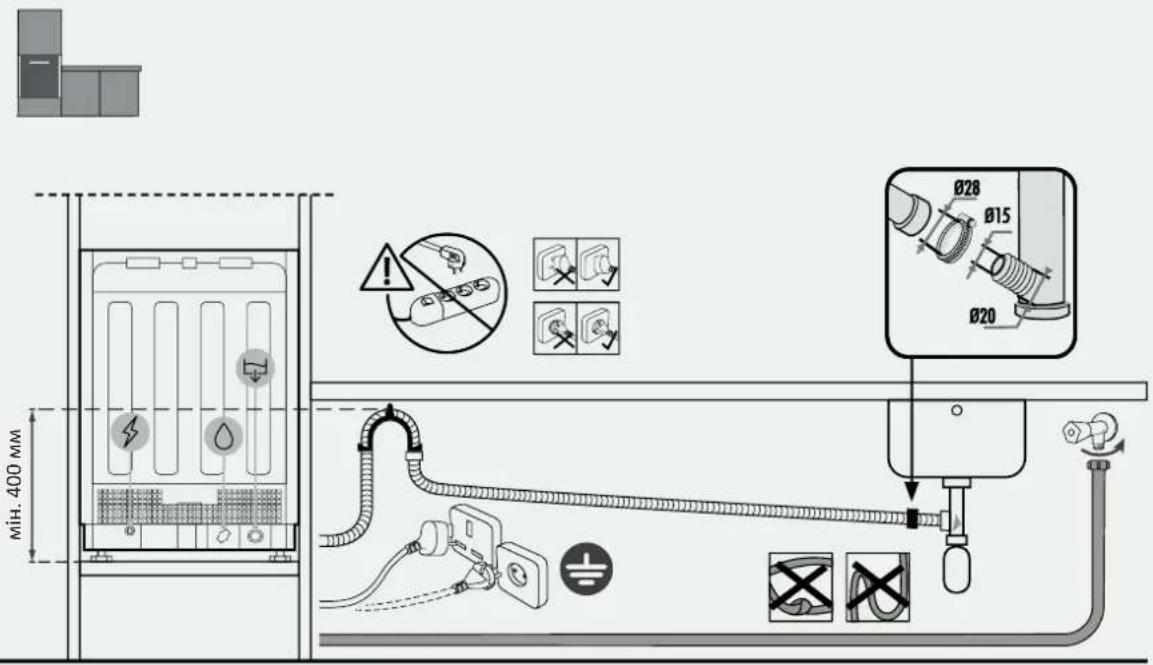

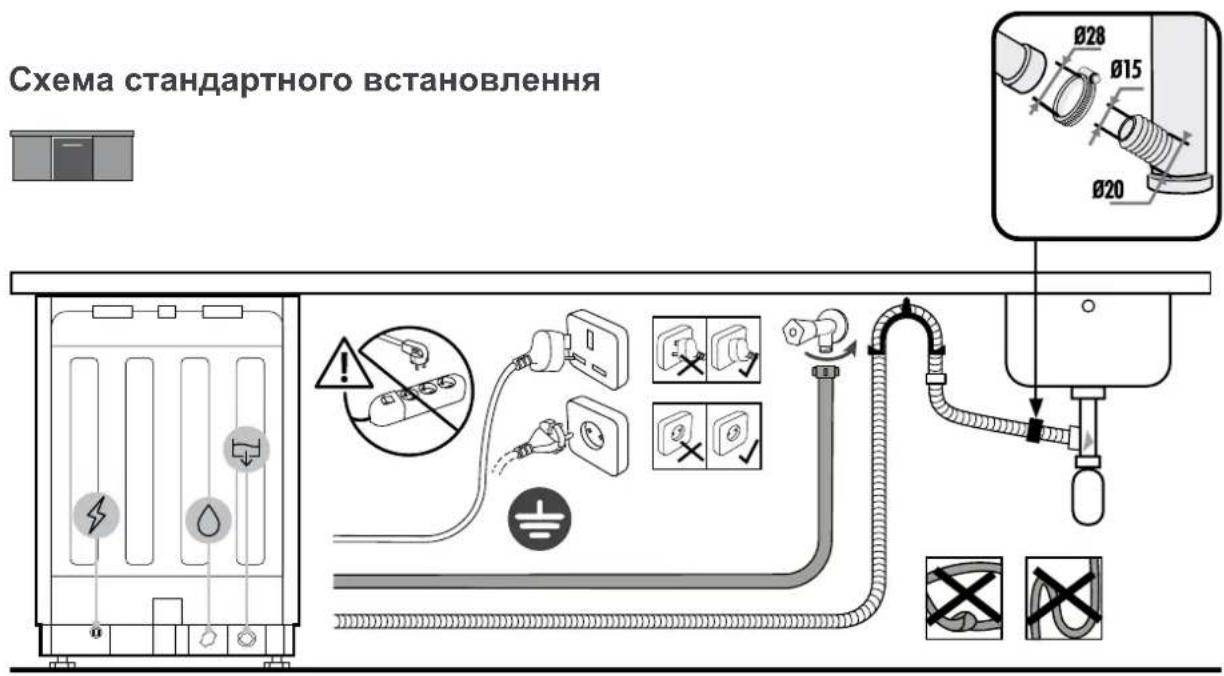

Схема стандартного встановлення

Схема встановлення у колону

MÍH. 400 MM Ø28 Ø15 Ø20

⚠ ПОПЕРЕДЖЕННЯ. Переконайтеся, що тиск води знаходиться в межах від 0,08 МПа до 1 МПа.

8.2 Пристрої безпеки

Усі посудомийні машини оснащені запобіжним пристроєм проти переповнення, який у разі перевищення нормального рівня води через несправність автоматично блокує потік води та/або зливає надлишок води.

Див. посібник користувача для отримання додаткової інформації.

Доставка користувачеві

Після завершення встановлення:

• Поінформуйте користувача про важливі функції.
• Поінформуйте користувача про усі аспекти, що стосуються безпечного використання і поводження.
  • Передайте користувачеві приладдя й інструкції з використання і складання для дбайливого зберігання.

Після завершення встановлення зніміть захисну плівку, стрічку й усі інші пакувальні матеріали, а потім вийміть з виробу приладдя, що входить до комплекту.

ПРИМІТКА. Фактичний зовнішній вигляд виробу залежить від обраної моделі.

Демонтаж посудомийної машини

10

• Від'єднайте виріб від електромережі й водопостачання.
  • Відкрутіть гвинти кріплення.
• Злегка підніміть виріб і повністю витягніть його.
• Цей виріб не пошкоджує меблі, які також можна використовувати з новим приладом.
