BRUKSANVISNING HI 4E7L0S-80 HOOVER

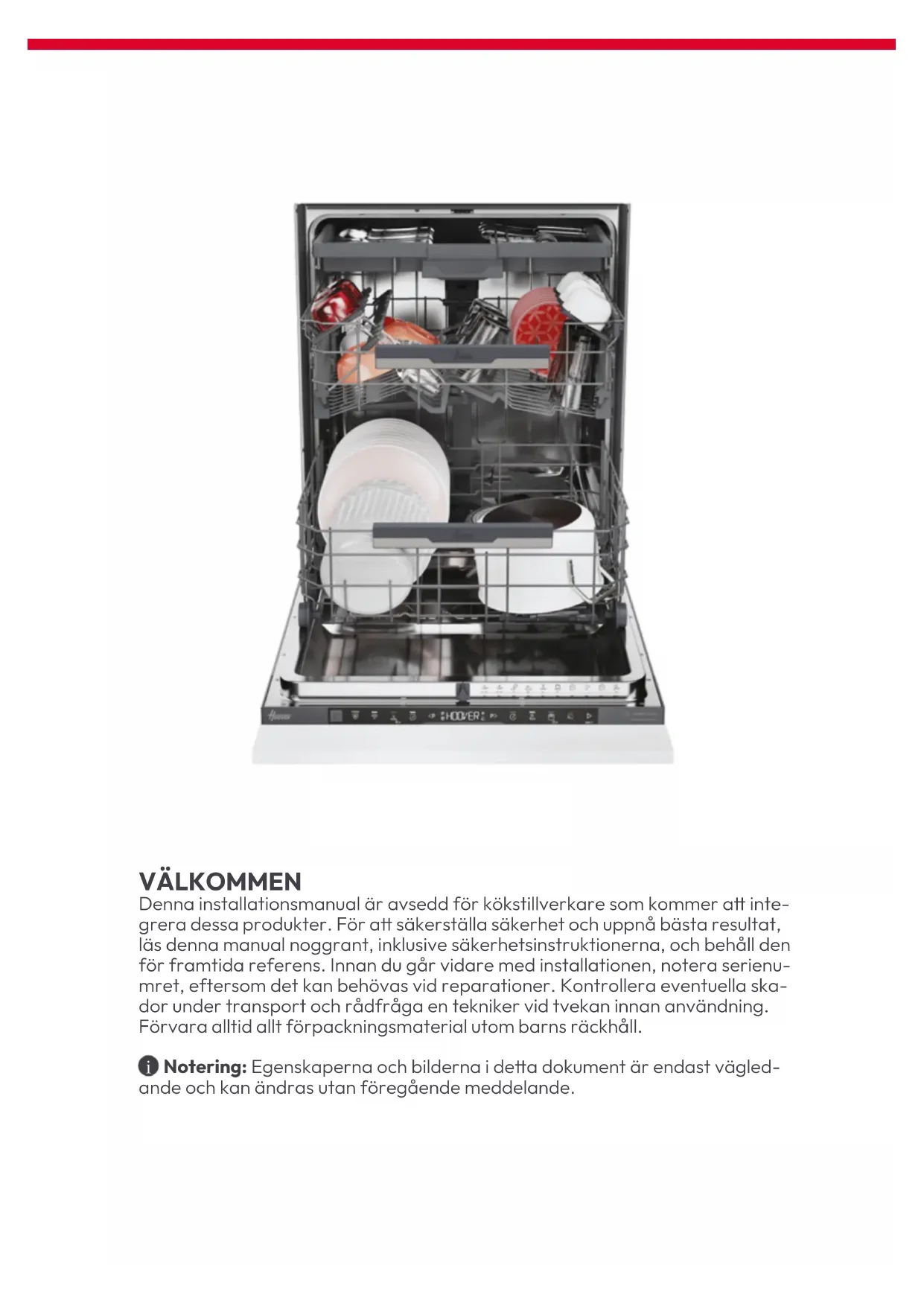

• Dee produktet skader ikke møblene, som også kan brukes med et ny apparat.22VÄLKOMMEN Denna installationsmanual är avsedd för kökstillverkare som kommer a inte- grera dessa produkter. För a säkerställa säkerhet och uppnå bästa resultat, läs denna manual noggrant, inklusive säkerhetsinstruktionerna, och behåll den för framtida referens. Innan du går vidare med installationen, notera serienu- mret, eftersom det kan behövas vid reparationer. Kontrollera eventuella ska- dor under transport och rådfråga en tekniker vid tvekan innan användning. Förvara alltid allt förpackningsmaterial utom barns räckhåll. Notering: Egenskaperna och bilderna i dea dokument är endast vägled- ande och kan ändras utan föregående meddelande.

1 Säkerhetsvarningar för installation p.2-3 2 Var ska diskmaskinen installeras p.3 3 Må på diskmaskinen p.4-5 4 Installationsvideo steg för steg p.6 5 Verktyg för installation p.6 6 Inbyggnadsmå p.7 7 Anvisningar för installation av diskmaskinen p.8 - 17

7.4 Justering av höjden på de främre benen

7.6 Införande i det inbyggda facket

7.7 Fästning av de främre benen

7.8 Förberedelse av panelen

7.9 Installation av panelen

7.10 Fästning av maskinen i köket

8 Anslutning till vaen- och elnät p.18 - 19

8.1 Anslutningsdiagram

8.2 Säkerhetsanordningar

9 Leverans till användaren p.19 10 Demontering av diskmaskinen p.19 Innehållsförteckning2 Säkerhetsvarningar för installation

Läs dessa instruktioner innan du börjar installationen av produkten. Din säkerhet är mycket viktig för oss. Läs denna information noggrant innan du använder produkten.

• Installationen måste utföras av en kvalicerad tekniker som känner till och följer lagarna i installationslandet samt tillverkarens instruktioner;

• Om tillverkarens hjälp krävs för a åtgärda fel till följd av felaktig installation täcks inte dea av garantin;

• Ta bort förpackningsmaterialet innan du använder apparaten;

• Efter uppackning, kontrollera a produkten inte är skadad. Vid problem, kontakta servicecentret innan installation och koppla inte in den till elnätet;

• En skadad produkt kan orsaka kortslutning, elektriska stötar, brandfara och andra faror;

• Kontrollera om förpackningen innehåller tillbehör eller medföljande material (påsar med skruvar, dokument, broschyrer etc.) och ta bort och spara dem om det behövs;

• Felaktig installation kan orsaka skador eller personskador på människor, djur eller egendom. Tillverkaren ansvarar inte för sådana skador;

• Säker användning garanteras endast om installationen har utförts korrekt enligt dessa instruktioner. Vid skador orsakade av felaktig montering är installatören ansvarig;

• Under installationen får apparaten inte vara ansluten till elnätet;

• Det rekommenderas a bära skyddshandskar under installationen för a undvika skärskador;

• Vid felaktig installation, manipulering av apparaten eller icke- överensstämmande anslutning upphör produktgarantin a gälla;

• Säkerställ a produktens strömkabel inte är åtkomlig efter installation;

• Efter installationen får nätkabeln inte komma i kontakt med rörliga delar av kökskomponenterna (t.ex. en låda) och inte utsäas för mekanisk påfrestning;

• Vid leverans av produkten till slutanvändaren måste tekniker säkerställa a den är korrekt installerad;

• Anslut inte produkten till elnätet förrän frontpanelen är helt installerad. Annars kan det nnas en elektrisk fara;

• Var försiktig under transporten, produkten är tung;

• Innan du påbörjar installationen, kontrollera alla må på det inbyggda utrymmet genom a jämföra dem med instruktionerna i denna manual. Observera a det är möjligt a justera dörren så a den linjerar med andra möbeldörrar, även om den är högre än kontrollpanelen;3 Var ska diskmaskinen installeras

• Installera och använd denna produkt i en sluten, täckt, torr och välventilerad miljö;

• Installera inte produkten i öppna utrymmen som är utsaa för väder och vind;

• Installera produkten nära e eluag;

• Använd produkten endast om den är installerad i en inbyggd nisch, annars nns risk för skador och brännskador;

• Installera inte diskmaskinen under en spishäll;

• Installera inte produkten nära värmekällor (radiatorer, spisar, etc.);

• Placera inte produkten på maor eller liknande ytor;

• Placera produkten på en ren, jämn och stabil yta.

• Se till a installationsområdet är stabilt och fast;

• Applicera skyddslmen som medföljer installationssatsen under bänkskivan och på omgivande möbler. Filmen skyddar möblerna mot fukt;

• Var försiktig när du öppnar och stänger produkten;

• Felaktig installation kan få produkten a välta;

• Produkten måste vara i nivå för a fungera korrekt, annars stängs inte dörren ordentligt och varm ånga kan läcka ut.4

Produktens främre axonometriska vy med kökslucka VARNING: om kökspanelen väger mer än 9 kg, kontakta kundtjänst. Produktens främre axonometriska vy Må på diskmaskinen Må i mm1200

Bakre vy Strömförsörjning Vaenintagsslang Vaenavloppsslang Må i mm Sidovy Må på diskmaskinen6

link Verktyg som medföljer produkten Nödvändiga verktyg Installationsvideo steg för steg eller genom a klicka på följande Du kan tia på installationsvideon för produkten genom a skanna QR-koden: Verktyg för installation6

VARNING: Den minsta höjden på diskmaskinen är 818 mm; i dea fall mås- te avståndet mellan köksdörren och golvet vara mellan 90 och 120 mm. Om diskmaskinen höjs (max. 898 mm), måste dea avstånd öka proportionellt, upp till e maximum mellan 170 och 200 mm. Inbyggnadsmå Axonometrisk vy Må i mmE

Applicera listen under bänkskivan och på sidorna av intilliggande skåp. Installation av ångbandet Anvisningar för installation av diskmaskinen9

Anvisningar för installation av diskmaskinen Höjdjustering Justering av bakre benet Luta diskmaskinen genom a lyfta den bakre delen cirka 10 cm. Justera höjden på det bakre benet från maskinens framsida enligt anvisningarna.10

Justering av höjden på de främre benen Vinkeljustering Justera diskmaskinen i lodrät och vågrät riktning. Agera direkt på de främre benen. Lyft diskmaskinen något om det behövs. 7 Anvisningar för installation av diskmaskinen11

Fästning av de främre benen Införande i det inbyggda facket Sätt in diskmaskinen i inbyggnadsutrymmet och kontrollera mått och toleranser. Efter att ha kontrollerat alla mått, fäst de främre benen permanent så att de inte lossnar med tiden. Detta kan även göras efter att kökspanelen har monterats.

Anvisningar för installation av diskmaskinen12

Förberedelse av panelen

Överför mået till kökspanelen och markera mien;

Mät avståndet mellan den övre kanten på angränsande dörrar och diskmaskinen;

Applicera borrmallen och följ de medföljande instruktionerna; 7 Anvisningar för installation av diskmaskinen13

Ta bort mallen och montera tillbehören. Förberedelse av panelen OBS: Undvik a skruvskall sticker ut på panelens baksida vid montering av handtaget.

Anvisningar för installation av diskmaskinen14

Installation av panelen 7 Anvisningar för installation av diskmaskinen

Montera insatserna på diskmaskinen och se till a komponenterna installeras i rä riktning med pilen uppåt;;

Fäst panelen på diskmaskinens övre del;15

Anvisningar för installation av diskmaskinen

Öppna diskmaskinsdörren medan du håller den nedre delen av kökspanelen och skruva sedan loss de nedre skruvarna;

Se till a panelen är helt insa (1);fäst kökspanelen på diskmaskinen med de medföljande skruvarna (2).16

Fästning av maskinen i köket

Instruktioner för a fästa diskmaskinen på sidan av intilliggande skåp. OBS: Anslut diskmaskinen nu till vaen- och elnätet enligt instruktionerna i kapitel 8. 7 Anvisningar för installation av diskmaskinen17

VARNING: Om du inte kan fästa diskmaskinen från sidan, använd de medföljande fästena och säkra den vid bänkskivan; var försiktig om bänkskiv- ans material inte är trä.

Anvisningar för installation av diskmaskinen18 VARNING: Se till a vaentrycket är mellan 0,08 och 1 Mpa. 8 Anslutning till vaen- och elnätet

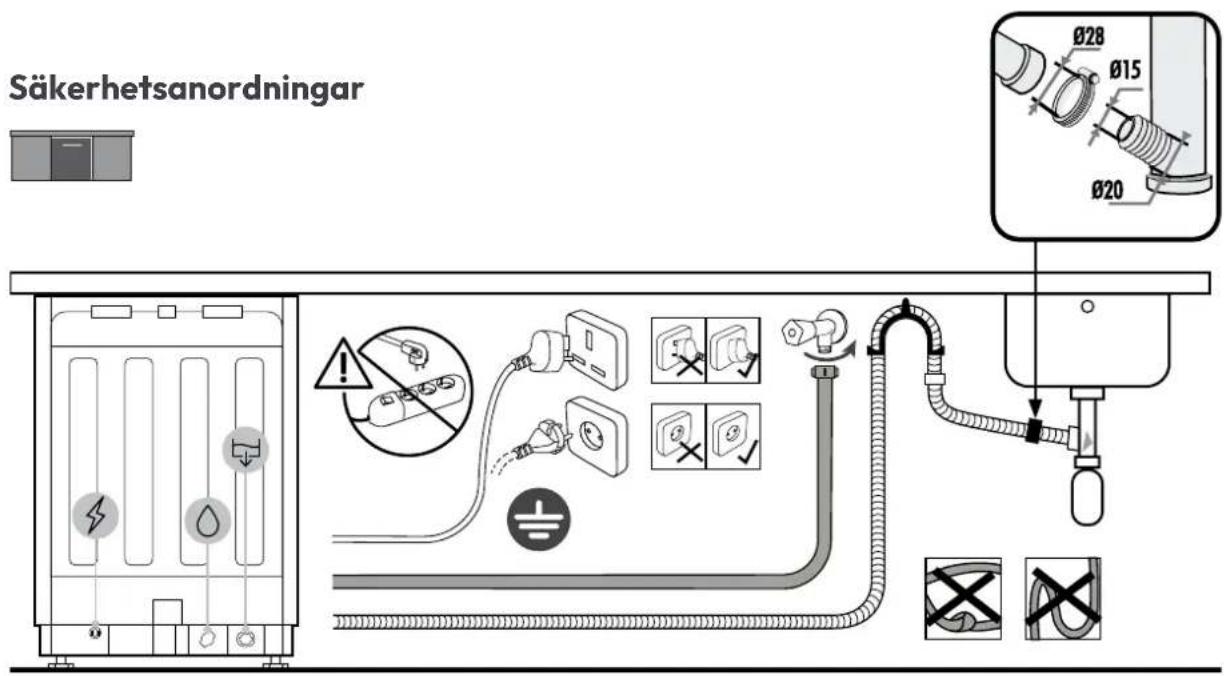

Anslutningsdiagram Säkerhetsanordningar Installationsschema för pelarmontage19 Notering: Produktens faktiska utseende beror på den valda modellen. Anslutning till vaen- och elnätet Leverans till användaren Demontering av diskmaskin

Säkerhetsanordningar Alla diskmaskiner är utrustade med ett överfyllnadsskydd som vid fel automatiskt stoppar vattenödet och/eller dränerar överskottet om vattennivån överskrids. För ytterligare information, se Användarhandboken. Vid slutet av installationen:

• Informera användaren om de väsentliga funktionerna;

• Informera användaren om alla relevanta aspekter för säker användning och hantering;

• Lämna tillbehören och bruks- och monteringsanvisningarna till användaren för noggrann förvaring. När installationen är klar, ta bort skyddslmen, tejpen och allt annat förpackn- ingsmaterial och ta ut de medföljande tillbehören från diskmaskinen.

• Koppla bort produkten från el- och vaennätet;

• Skruva loss fästskruvarna;

• Lyft produkten något och dra ut den helt;
