KASUTUSJUHEND HI 4E7L0S-80 HOOVER

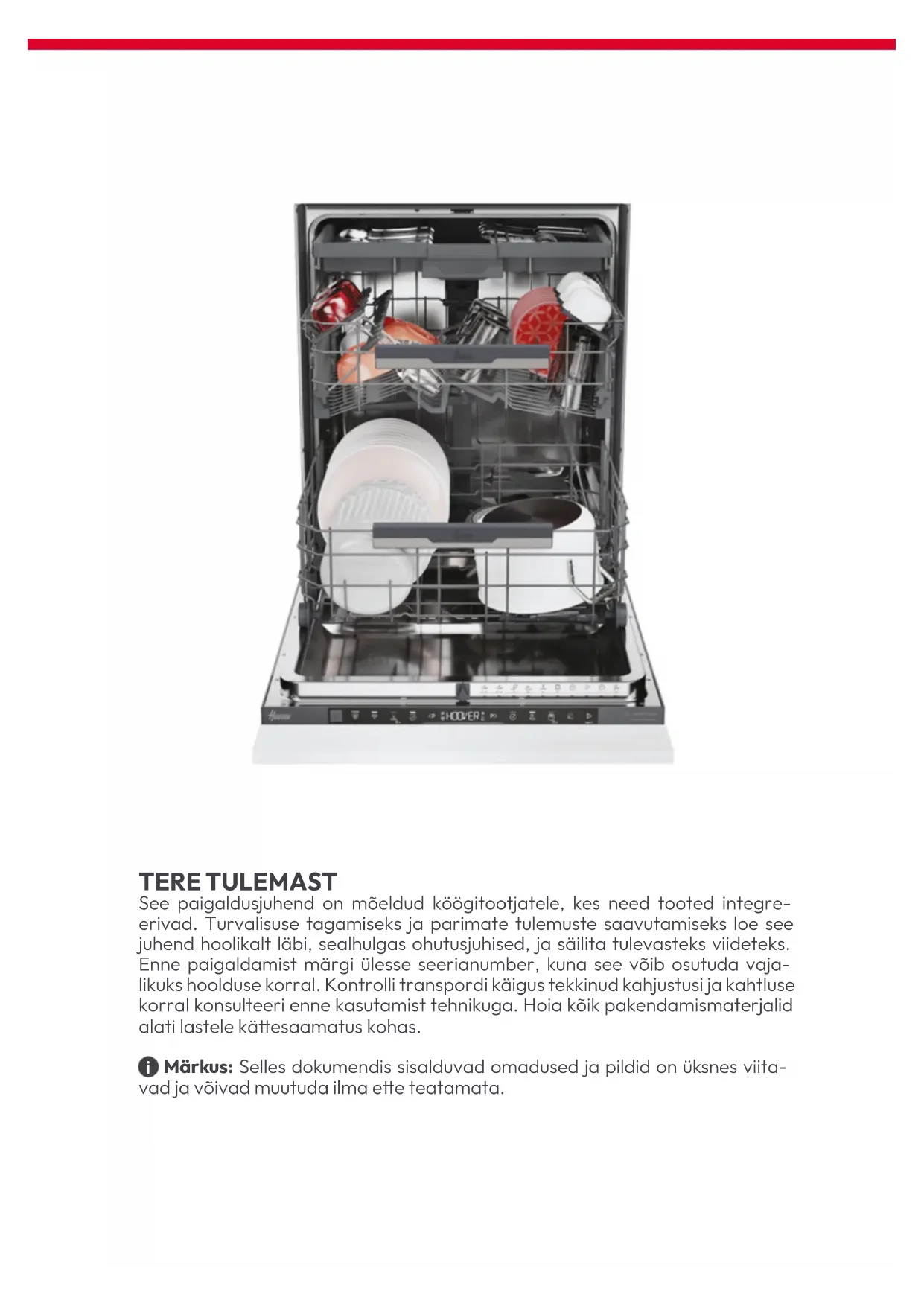

• Šis gaminys nepažeidžia baldų, kurie taip pat gali būti naudojami su nauju prietaisu.22TERE TULEMAST See paigaldusjuhend on mõeldud köögitootjatele, kes need tooted integre- erivad. Turvalisuse tagamiseks ja parimate tulemuste saavutamiseks loe see juhend hoolikalt läbi, sealhulgas ohutusjuhised, ja säilita tulevasteks viideteks. Enne paigaldamist märgi ülesse seerianumber, kuna see võib osutuda vaja- likuks hoolduse korral. Kontrolli transpordi käigus tekkinud kahjustusi ja kahtluse korral konsulteeri enne kasutamist tehnikuga. Hoia kõik pakendamismaterjalid alati lastele käesaamatus kohas. Märkus: Selles dokumendis sisalduvad omadused ja pildid on üksnes viita- vad ja võivad muutuda ilma ee teatamata.

1 Paigaldamise ohutusteated p.2-3 2 Kuhu nõudepesumasin paigaldada p.3 3 Nõudepesumasina mõõtmed p.4-5 4 Paigaldusvideo samm-sammult p.6 5 Paigaldustööriistad p.6 6 Integreerimismõõtmed p.7 7 Nõudepesumasina paigaldusjuhised p.8 - 17

7.1 Aururiba paigaldamine

7.2 Kõrguse reguleerimine

7.3 Tagumise jala reguleerimine

7.4 Eesjalgade kõrguse reguleerimine

7.5 Kaldenurga reguleerimine

7.6 Paigaldamine sisseehitatud sektsiooni

8 Ühendamine vee- ja elektrivõrku p.18 - 19

9 Kasutajale üleandmine p.19 10 Nõudepesumasina lahtivõtmine p.19 Sisukord2 Paigaldamise ohutusteated

Lugege need juhised enne toote paigaldamist hoolikalt läbi. Teie ohu- tus on meile väga oluline. Palun lugege enne toote kasutamist hoo- likalt läbi need juhised.

• Paigaldamise peab teostama kvalitseeritud tehnik, kes tunneb paigaldusriigi seadusi ja järgib tootja juhiseid;

• Kui vajatakse tootja abi valest paigaldusest tingitud rikete kõrvaldamiseks, siis selline abi ei kuulu garantii alla;

• Eemaldage pakendimaterjal enne seadme kasutamist;

• Pärast toote lahtipakkimist kontrollige, kas see ei ole kahjustatud, ja probleemide korral pöörduge hoolduskeskuse poole enne paigaldamise jätkamist ja ärge ühendage seda vooluvõrku;

• Rikkis toode võib põhjustada lühise, elektrilöögi, tuleohu ja muid ohte,

• Kontrollige, kas pakend sisaldab tarvikuid või kaasnevaid materjale (kruvikotid, dokumendid, brošüürid jne.) ning vajadusel eemaldage ja säilitage need;

• Valesti paigaldamine võib põhjustada kahju või vigastusi inimestele, loomadele või varale. Tootja ei vastuta sellise kahju või vigastuste eest;

• Turvaline kasutamine on tagatud ainult juhul, kui paigaldus on tehtud korrektselt vastavalt käesolevatele juhistele. Vale paigalduse korral vastutab paigaldaja;

• Paigaldamise ajal ei tohi seade olla ühendatud elektrivõrku;

• Paigaldamise ajal on soovitatav kanda kaitsekindaid, et vältida lõikevigastusi;

• Valesti paigaldamise, seadme rikkumise või nõuetele mievastava ühenduse korral muutub toote garantii kehtetuks;

• Veenduge, et pärast paigaldamist ei oleks toote toitekaabel ligipääsetav;

• Paigaldamise järel ei tohi toitekaabel kokku puutuda köögikomponentide liikuvate osadega (nt sahtliga) ega tohi olla mehaanilise koormuse all;

• Toote lõppkasutajale üleandmisel peab tehnik veenduma, et see on õigesti paigaldatud;

• Ärge ühendage toodet elektrivõrku enne, kui esipaneel on täielikult paigaldatud. Vastasel juhul võib tekkida elektrioht;

• Olge transpordi ajal eevaatlik, toode on raske;

• Enne paigaldamist kontrollige sisseehitatud sektsiooni mõõtmeid ja võrrelge neid selles juhendis tooduga. Pidage meeles, et ust on võimalik joondada teiste mööbliustega, isegi kui see on juhtpaneelist kõrgem;

• Veenduge, et paigalduskoht on stabiilne ja kindel;

• Kandke kaitsekile, mis on komplektis, tööpinna alla ja ümbritsevale mööblile See kile kaitseb mööblit niiskuse eest;3 Kuhu nõudepesumasin paigaldada

• Paigaldage ja kasutage seda toodet suletud, kaetud, kuivas ja hästi ventileeri- tavas keskkonnas;

• Ärge paigaldage toodet avatud aladele, mis on ilmastikumõjudele avatud;

• Paigaldage toode elektripistiku lähedale;

• Kasutage toodet ainult siis, kui see on sisseehitatud avas, vastasel juhul on oht saada vigastusi ja põletushaavu;

• Ärge paigaldage nõudepesumasinat pliidi alla;

• Ärge paigaldage toodet soojusallikate lähedusse (radiaatorid, ahjud jne);

• Ärge asetage toodet vaipadele või sarnastele pindadele;

• Olge toote avamisel ja sulgemisel eevaatlik;

• Ebaõige paigaldus võib põhjustada toote ümbermineku;

• Toode peab olema loodis, et see korralikult töötaks, vastasel juhul ei sulgu uks õigesti ja kuum aur pääseb välja.4

Toote esivaade aksonomeetrilises vaates Toote esivaade aksonomeetrilises vaates koos köögikapiga Nõudepesumasina mõõtmed Mõõtmed mm ETTEVAATUST: kui köögipaneel kaalub rohkem kui 9 kg, võtke ühendust klienditeenindusega.1200

Tagantvaade Elektrivarustus Veetoru sisend Vee äravool Mõõtmed mm Külgvaade Nõudepesumasina mõõtmed6

link Paigaldusvideo samm-sammult Paigaldustööriistad või klõpsates järgmisel lingil Toote paigaldusvideot saate vaadata QR-koodi skannides: Tootega kaasas olevad tööriistad Vajalikud tööriistad6

ETTEVAATUST: Nõudepesumasina minimaalne kõrgus on 818 mm; sel juhul peab kaugus köögikapi ukse ja põranda vahel olema 90 kuni 120 mm. Kui nõudepesumasin tõstetakse üles (maks. 898 mm), peab ka see kaugus pro- portsionaalselt suurenema kuni maksimaalselt 170 kuni 200 mm. Integreerimismõõtmed Aksonomeetriline vaade Mõõtmed mmE

Kandke riba tööpinna alla ja kõrval asuvate kappide külgedele. Aururiba paigaldamine Nõudepesumasina paigaldusjuhised9

Nõudepesumasina paigaldusjuhised Kõrguse reguleerimine Tagumise jala reguleerimine Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm. Reguleerige tagumise jala kõrgust masina eestpoolt, nagu on näidatud.10

Eesjalgade kõrguse reguleerimine Kaldenurga reguleerimine Asetage nõudepesumasin vertikaalsesse ja horisontaalsesse tasapinda. Tegutsege otse esijalgadel. Vajadusel tõstke nõudepesumasin veidi üles. 7 Nõudepesumasina paigaldusjuhised11

Esijalgade kinnitamine Paigaldamine sisseehitatud sektsiooni Paigaldage nõudepesumasin sisseehitatud sektsiooni ja kontrollige mõõtmeid ja hälbeidnuokrypius. Pärast kõigi mõõtude kontrollimist kinnitage esijalad lõplikult, et need aja jooksul lahti ei tuleks. Seda toimingut saab teha ka pärast köögipaneeli paigaldamist.

Nõudepesumasina paigaldusjuhised12

Kanna mõõt üle köögipaneelile ja tähista keskpunkt;

Mõõtke kaugus külgnevate uste ülemise serva ja nõudepesumasina vahel;

Kandke puurimisšabloon peale ja järgige antud juhiseid; 7 Nõudepesumasina paigaldusjuhised13

Eemaldage mall ja kinnitage tarvikud. Paneeli eevalmistamine TÄHELEPANU: Vältige, et kruvide pead ulatuksid välja paneeli tagaküljel käepideme paigaldamisel.

Nõudepesumasina paigaldusjuhised14

Paigaldage sisetükid nõudepesumasinasse, jälgides, et komponendid oleksid pai- galdatud õiges suunas, nool ülespoole;

Kinnitage paneel nõudepesumasina ülaossa;15

Nõudepesumasina paigaldusjuhised

Avage nõudepesumasina uks, hoides all köögipaneeli alumist osa, seejärel kee- rake alumised kruvid lahti;

Veenduge, et paneel on täielikult sisse lükatud (1); kinnitage köögipaneel nõud- epesumasinale kaasasolevate kruvidega (2).16

Juhised nõudepesumasina kinnitamiseks külgnevate kappide küljele. TÄHELEPANU: Ühendage nõudepesumasin nüüd vee- ja elektrivõrguga, järgides juhiseid peatükis 8. 7 Nõudepesumasina paigaldusjuhised17

HOIATUS: Kui te ei saa nõudepesumasinat külg- suunas kinnitada, kasutage kaasasolevaid kronstei- ne ja kinnitage see tööpinnale; olge eevaatlik, kui tööpinna materjal ei ole puit.

Nõudepesumasina paigaldusjuhised18 HOIATUS: Veenduge, et veesurve oleks vahemikus 0,08 kuni 1 Mpa. 8 Ühendus vee- ja elektrivõrguga

Ühendusskeem Standardne paigaldusskeem Veerule paigaldamise skeem19 Märkus: Toote tegelik välimus sõltub valitud mudelist. Ühendus vee- ja elektrivõrguga Kasutajale üleandmine Nõudepesumasina lahtivõtmine

Ohutusseadmed Kõik nõudepesumasinad on varustatud ülevoolu turvaseadmega, mis rikete korral, kui veetase ületab normi, peatab automaatselt vee sisselaskmise ja/või juhib ülel- iigse vee ära. Lisateabe saamiseks vaadake kasutusjuhendit. Paigaldamise lõpus:

• Teavitage kasutajat olulistest funktsioonidest;

• Teavitage kasutajat kõigist ohutuks kasutamiseks ja käsitsemiseks olulistest aspektidest;

• Edastage kasutajale tarvikud ja kasutus- ning paigaldusjuhised hoolikaks säilitamiseks. Paigaldamise lõppedes eemaldage kaitsekile, teip ja kõik muud pakendami- smaterjalid ning võtke nõudepesumasina seest välja kaasasolevad tarvikud.

• Lülitage toode välja elektri- ja veevarustusest;

• Keerake lahti kinnituskruvid;

• Tõstke toodet veidi ja tõmmake see täielikult välja;
