SG3500 - Ģenerators SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Invertora elektroģenerators
Zīmols	Scheppach
Modelis	SG3500
Nepārtrauktā jauda (COP) 230 V	3,0 kW
Maks. jauda (P_max) 230 V	3,2 kW
Pīķa jauda (P_peak) 230 V	3,5 kW
Nominālais spriegums	230 V~
Nominālā strāva (2 rozetes 230 V)	2 x 13 A
Nominālā strāva 12 V līdzstrāva	8,0 A
USB ligzda	2 x 2,1 A
Frekvence	50 Hz
Jaudas klase	G1
Jaudas koeficients	φ 1
Kvalitātes klase	A
Dzinēja tips	4-taktu, 1 cilindrs, gaisa dzesēšana
Darba tilpums	141 cm³
Dzinēja maksimālā jauda	3,6 kW / 4,8 ZS
Degviela	Benzīns Super E10
Tvertnes tilpums	6,3 L
Motoreļļa	15W40, apt. 400 ml
Patēriņš pilnā slodzē	1,78 L/h
Maksimālā darba temperatūra	40 °C
Maksimālais augstums	1000 m
Aizdedzes svece	A7RTC, elektrodu atstatums 0,6-0,7 mm
Skaņas jaudas līmenis (L_WA)	96 dB
Skaņas spiediena līmenis (L_pA)	74,6 dB
Aizsardzības klase	IP23M
Svars	Aptuveni 25 kg (novērtējums)
Izmēri (G x P x A)	Aptuveni 55 x 40 x 45 cm (novērtējums)
Aizdedzes tips	Vada palaidējs
Aizsardzības funkcijas	Automātiska izslēgšana pie zema eļļas līmeņa, aizsardzība pret pārslodzi, pārslodzes brīdinātājs
Enerģijas taupīšana	ECO slēdzis
Komplektācijā iekļautie piederumi	Piltuve, aizdedzes sveces atslēga, 12 V kabelis, lietošanas instrukcija
Garantija	CE atbilstība, likumīgā garantija

Bieži uzdotie jautājumi - SG3500 SCHEPPACH

Kāda veida degviela jāizmanto Scheppach SG3500 ģeneratoram?

Izmantojiet tikai benzīnu Super E10. Nekad neizmantojiet eļļas un benzīna maisījumu vai citu degvielu.

Kā iedarbināt aukstu ģeneratoru?

Novietojiet ieslēgšanas/izslēgšanas slēdzi pozīcijā 'Choke' (manuālais droselētājs). Stingri pavelciet vada palaidēju, līdz dzinējs iedarbojas. Pēc 15-30 sekundēm pārslēdziet slēdzi uz 'RUN'.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet eļļas līmeni (automātiskā izslēgšana var būt aktivizēta), aizdedzes sveces stāvokli (notīrīt vai nomainīt) un degvielas līmeni. Skatiet instrukcijas nodaļu 'Problēmu risināšana'.

Kāda veida motoreļļa jāizmanto un kādā daudzumā?

Izmantojiet motoreļļu 15W40. Tilpums ir aptuveni 400 ml. Pārbaudiet līmeni ar mērstieni un uzpildiet līdz centrālajai atzīmei, neieskrūvējot mērstieni.

Kā apkopt gaisa filtru?

Tīriet gaisa filtru ik pēc 50 darba stundām. Piesitiet to uz līdzenas virsmas vai mazgājiet ar ziepjūdeni, noskalojiet un ļaujiet nožūt. Nekad nedarbiniet dzinēju bez filtra.

Kādi ir eļļas maiņas intervāli?

Mainiet eļļu pēc pirmajām 20 darba stundām, pēc tam ik pēc 50 stundām vai ik pēc trim mēnešiem. Nolejiet eļļu siltu, lai tā vieglāk izplūstu.

Vai es varu izmantot ģeneratoru iekštelpās?

Nē, nekad iekštelpās vai slikti vēdināmā telpā. Izplūdes gāzes ir toksiskas. Lietojiet to tikai ārpus telpām, vismaz 1 m attālumā no sienām.

Ko nozīmē pārslodzes brīdinātājs (sarkanā indikatora gaisma)?

Tas norāda uz 230 V rozetes pārslodzi. Atvienojiet ierīces, izslēdziet ģeneratoru, pēc tam nospiediet 'RESET' pogu 1 sekundi, lai atjaunotu barošanu.

Kā uzglabāt ģeneratoru pēc lietošanas?

Iztukšojiet degvielas tvertni ar sūkni. Nolejiet karsto eļļu un iepildiet jaunu eļļu. Izņemiet aizdedzes sveci, ielejiet cilindrā 20 ml eļļas un lēnām pavelciet palaidēju. Uzglabājiet labi vēdināmā vietā.

Kāda ir maksimālā jauda 12 V?

12 V līdzstrāvas ligzda nodrošina 8,0 A. Tā ir aizsargāta ar drošības slēdzi. Izmantojiet komplektācijā iekļauto 12 V kabeli, lai uzlādētu akumulatorus vai barotu 12 V ierīces.

LIETOŠANAS INSTRUKCIJA SG3500 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

		levērībai! Uz ierīces izvietoto drošības zīmju un brīdinājuma norāžu neievērošana, kā arī drošības norādījumu un lietošanas norādījumu neievērošana var radīt smagus savainojumus līdz pat letālam iznākumam.
		Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju.
		Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
		Lietojiet darba cimdus!
		Sargājiet ierīci no lietus.
		Ierīces tuvumā ir kategoriski aizliegtas atklātas liesmas vai smēķešana!
		Brīdinājums par karstām daļām.
		Brīdinājums par elektrisko spriegumu.
		Pārliecinieties, vai citas personas ievēro pietiekamu drošības distanci. Nelaidiet neiesaistītās personas klāt pie ierīces. levērībai! Karsta virsma! Apdedzināšanās risks.
		Pirms jebkādiem tīrīšanas un apkopes darbiem izslēdziet motoru un atvienojiet aizdedzes sveces spraudni no aizdedzes sveces.
		Saindēšanās risks! Lietojiet ierīci tikai ārpus telpām un nekad slēgtās vai slikti vēdinātās telpās.
		Motora iedarbināšanas brīdī rodas dzirksteles. Tās var viegli aizdedzināt tuvumā esošās aizdedzināmās gāzes.
		Pirms lietošanas sākšanas rūpīgi izlasiet visu lietošanas instrukcijas tekstu!
		Svarīgi. Izslēdziet motoru pirms degvielas papildināšanas. Nepapildiniet degvielu ierīces darbības laikā.
		Esiet Įoti uzmanīgi, rīkojoties ar degvielu un smērvielām!
		Ellas līmeņa pārbaude
		Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
△ levērībai!		Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam apgādājuši ar šādu zīmi.

Satura rādītājs: Lappuse:

1. levads....239
2. lerīces apraksts 239
3. Piegādes komplekts 239
4. Noteikumiem atbilstoša lietošana....239
5. Vispārīgie drošības norādījumi 240
6. Tehniskie raksturlielumi 243
7. Izpakošana....243
8. Pirms lietošanas sākšanas....243
9. Apkalpošana 245
10. Tīrīšana un apkope....246
11. Glabāšana 248
12. Transportēšana.... 248
13. Utilizacija un otrreizēja izmantošana....248
14. Traucējumu novēršana 249
15. Apkopes grafiks 250
16. Atbilstības deklarācija....297

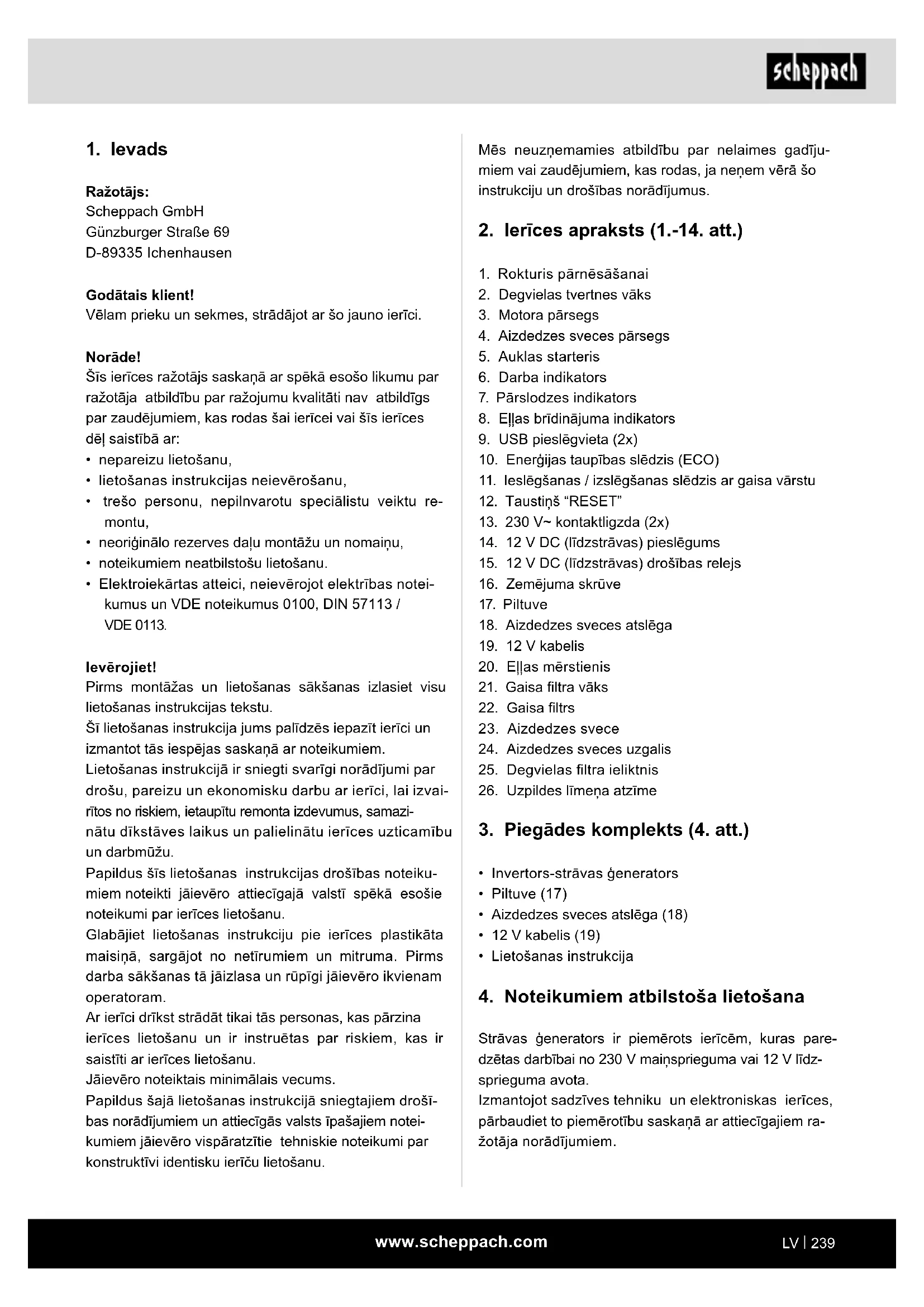

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un sekmes, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves daļu montāžu un nomaiņu,
  • noteikumiem neatbilstošu lietošanu.
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šī lietošanas instrukcija jums palīdzēs iepazīt ierīci un izmantot tās iespējas saskaņā ar noteikumiem.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu.

Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1.-14. att.)

1. Rokturis pārnēsāšanai
2. Degvielas tvertnes vāks
3. Motora pärsegs
4. Aizdedzes sveces pärsegs
5. Auklas starteris
6. Darba indikators
7. Pārslodzes indikators
8. Ellas brīdinājuma indikators
9. USB pieslēgvieta (2x)
10. Energijas taupības slēdzis (ECO)
11. leslēgšanas / izslēgšanas slēdzis ar gaisa vārstu
12. Taustiņš "RESET"
13. 230 V\~ kontaktligzda (2x)
14. 12 V DC (līdzstrāvas) pieslēgums
15. 12 V DC (līdzstrāvas) drošības relejs
16. Zemējuma skrūve
17. Piltuve
18. Aizdedzes sveces atslēga
19. 12 V kabelis
20. Ellas mērstienis
21. Gaisa filtra vāks
22. Gaisa filtrs
23. Aizdedzes svece
24. Aizdedzes sveces uzgalis
25. Degvielas filtra ieliktnis
26. Uzpildes līmeņa atzīme

3. Piegādes komplekts (4. att.)

• Invertors-strāvas ĝenerators
• Piltuve (17)
  • Aizdedzes sveces atslēga (18)
  • 12 V kabelis (19)
  • Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Strāvas ĝenerators ir piemērots ierīcēm, kuras pare-dzētas darbībai no 230 V maiņsprieguma vai 12 V līdz-sprieguma avota.

Izmantojot sadzīves tehniku un elektroniskas ierīces, pārbaudiet to piemērotību saskaṇā ar attiecīgajiem ra-žotāja norādījumiem.

levērībai! Strāvas ĝeneratoru nedrīkst pievienot pie mājas elektrotīkla kā mājas rezerves elektroapgādi. Tas var izraisīt strāvas ĝeneratora vai citu elektroierīču bojājumus.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Paredzētajam mērķim atbilstoša lietošana ietver ari lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas vada un apkopj ierīci, jāpārzina ierīce un jābūt informētām par iespējamiem riskiem.

Turklāt precīzi jāievēro spēkā esošie nelaimes gadījumu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

5. Vispārīgie drošības norādījumi

Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi: △

Turklāt lietošanas instrukcijā ir citas svarīgas vietas tekstā, kas ir markētas ar vārdu “IEVĒRĪBAI!”.

⚠️ levērībai!

Lietojot ierīces, jāievēro daži drošības pasākumu, lai novērstu savainojumus un bojājumus. Tādēļ rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Ja jums ierīci vajadzētu nodot citai personai, dodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

⚠ BİSTAMI

Ja neievēro šo norādi, pastāv maksimālas briesmas dzīvībai vai dzīvībai bīstamu savainojumu risks.

⚠ BRĪDINĀJUMS

Ja neievēro šo norādi, pastāv briesmas dzīvībai vai smagu savainojumu risks.

⚠ UZMANĪBU

Ja neievēro šo norādi, pastāv vieglas vai vidēji smagas savainošanās risks.

NORÃDE!

Ja neievēro šo norādi, pastāv motora vai citu materiālo vērtību bojājuma risks.

1. Nedrīkst veikt izmaiņas strāvas ĝeneratorā.
2. Nedrīkst izmainīt ražotāja iepriekš noregulēto ap-griezienu skaitu. Var sabojāt strāvas ģgeneratoru vai pievienotās ierīces.
3. Saindēšanās risks! Izplūdes gāzes, degviela un smērvielas ir indīgas. Izplūdes gāzes nedrīkst ie- elpot.

4. Ugunsbīstamība! Benzīns un benzīna tvaiki ir viegli uzliesmojoši un eksplozīvi.

5. Motora izplūdes gāzes ir indīgas. Strāvas ğeneratoru nedrīkst lietot neventilētās telpās. Ja strāvas ğenerators jālieto labi ventilētās telpās, tad izplūdes gāzes pa izplūdes gāzu šlūteni jāizvada tieši atmosfērā, un jāievēro papildu prasības, kas izvirzāmas aizsardzībai pret uguni un sprādzienu. Arī izplūdes gāzu šlūtenes lietošanas gadījumā var izplūst indīgas izplūdes gāzes. Ugunsgrēka rašanās riska dēļ izplūdes gāzu šlūteni nekad nedrīkst vērst uz degošiem materiāliem.

6. Nekad nelietojiet strāvas ģeneratoru telpās ar viegli uzliesmojošām vielām.

7. Karstas virsmas! Apdedzināšanās risks, nepieskarieties izplūdes sistēmai un piedziņas agregātam.

8. Nepieskarieties mehāniski kustīgām vai karstām daļām. Nenoņemiet aizsargpārsegus.

9. Aizsargaprīkojums! Kad atrodaties ierīces tuvumā, lietojiet piemērotus ausu aizsargus.

10. Apkopei un piederumiem drīkst izmantot tikai ori- ginālās daļas.

11. Labošanas un regulēšanas darbus drīkst veikt tikai pilnvaroti speciālisti.

12. Pasargājiet sevi no elektriskajiem riskiem.

13. Nekad nepieskarieties strāvas ģgeneratoram ar slapjām rokām.

14. Ārpus telpām izmantojiet tikai šim nolūkam sertificētos un atbilstoši markētos pagarinātāja kabelus (H07RN).

15. Ja izmanto pagarinātāja vadus vai pārvietojamus sadalītāja tīklus, tad pretestības vērtība nedrīkst pārsniegt 1,5 Ω. Par orientējošu vērtību kalpo tas, ka vadu ar škērsgriezumu 1,5 mm² kopgarumam nevajadzētu pārsniegt 60 m, ar škērsgriezumu 2,5 mm² nevajadzētu pārsniegt 100 m.

16. Nekad nelietojiet strāvas ĝeneratoru lietus vai snigšanas laikā.

17. Vienmēr izslēdziet motoru transportēšanas un degvielas uzpildes laikā.

18. Degviela ir aizdedzināma un viegli uzliesmojoša. Neuzpildiet lietošanas laikā. Neuzpildiet, ja smē-kē, vai tuvumā ir atklāta uguns. Neizlaistiet deg- vielu.

19. Neuzpildiet degvielu vai neiztukšojiet degvielas tvertni atklāta gaismas avota, uguns vai dzirkste- lošanas tuvumā. Nesmēkējiet!

20. Strāvas ĝeneratora lietošana negaisa laikā ir aizliegta. - Zibens spēriena risks!

21. Novietojiet strāvas ĝeneratoru drošā, līdzenā vietā. Lietošanas laikā aizliegta pagriešana un sagāšana vai atrašanās vietas maina.

22. Uzstādiet strāvas ĝeneratoru vismaz 1 m attālumā no sienām vai pievienotajām ierīcēm.

23. Ir jāpasargā bērni, tiem ievērojot drošības distanci no invertora strāvas ģgeneratora.

24. Dažas virzułu iekšdedzes dzinēja daļas ir karstas un var izraisīt apdegumus. Ir jāievēro brīdinājuma norādes uz strāvas ģeneratora.

25. Tehniskajos raksturlielumos ar skaņas jaudas līmeni (LWA) un skaņas spiediena līmeni (LpA) norādītās vērtības nozīmē emisijas līmeni, un tas nav neizbēgami drošs darba līmenis. Tā kā starp emisijas un imisijas līmeņiem pastāv sakarība, to nevar droši izmantot, lai noteiktu iespējams nepieciešamos, papildu piesardzības pasākumus. Darbaspēka pašreizējo iedarbības līmeni ietekmējošie faktori sevī ietver darba telpas īpašības, citus trokšņu avotus utt., piemēram, iekārtu un citu blakus procesu skaitu un periodu, kurā operators ir pakļauts trokšņa iedarbībai. Pieļaujamais iedarbības līmenis var atšķirties atkarībā no attiecīgās valsts. Tomēr šī informācija sniedz ierīces lietotājam iespēju veikt risku un bīstamību labāku novērtēšanu. Atsevišķos gadījumos pēc uzstādīšanas jāveic akustiskie mērījumi, lai noteiktu skaņas spiediena līmeni.

26. Brīdinājums! levērojiet elektriskās drošības noteikumus, kuri ir spēkā vietā, kur invertora strāvas ģgeneratori tiek izmantoti.

27. Brīdinājums! Apgādājot kādu iekārtu ar strāvu, izmantojot invertora strāvas ĝeneratorus, ṣemiet vērā prasības un piesardzības pasākumus atkarī-bā no aizsardzības pasākumiem, kādi attiecināmi uz šo iekārtu, un no piemērojamām vadlīnijām.

28. Invertora strāvas ĝeneratorus drīkst izmantot tikai līdz to nominālajai jaudai noteiktajos apkārtējās vides apstākļos. Ja invertora strāvas ĝeneratoru izmanto apstākļos, kas neatbilst norādītajiem apstākļiem saskaņā ar ISO 8528-8:2016 standarta 7.1. punktu, un ir traucēta motora vai ĝeneratora atdzišana, piem., pēc lietošanas ierobežotās zonās, tad ir nepieciešams samazināt jaudu.

29. Sakarā ar augstām mehāniskajām slodzēm vajadzētu izmantot tikai izturīgus gumijas lokanos caurulvadus (saskaṇā ar IEC 60245-4) vai tamlīdzīgu aprīkojumu.

30. levērojiet elektriskās drošības noteikumus, kuri ir spēkā vietā, kur invertora strāvas ĝenerators tiek izmantots.

31. Apgādājot kādu iekārtu ar strāvu, izmantojot invertora strāvas ĝeneratorus, ṣemiet vērā prasības un piesardzības pasākumus atkarībā no aizsardzības pasākumiem, kādi attiecināmi uz šo iekārtu, un no piemērojamām vadlīnijām.

Elektriskā drošība

1. Pirms lietošanas pārbaudiet strāvas ĝeneratoru un tā elektrisko aprīkojumu (tai skaitā vadus un spraudsavienojumus), lai pārliecinātos, ka nav defektu.

2. Strāvas ĝeneratoru nedrīkst pievienot pie citiem strāvas avotiem, piem., pie energoapgādes uzņē-mumu nodrošināmās elektroapgādes. Īpašos gadījumos, kur ir paredzēts rezerves savienojums ar esošām elektriskajām sistēmām, to drīkst veikt tikai kvalificēts elektriķis, kurš ṣem vērā atšķirības, lietojot aprīkojumu koplietošanas elektroapgādes tīklā un lietojot strāvas ĝeneratoru. Saskaņā ar šo standarta ISO 8528 daļu atšķirībām jābūt norādī-tām lietošanas instrukcijā.

3. Aizsardzība pret elektrisko triecienu ir atkarīga no aizsargslēdžiem, kas ir precīzi pielāgoti strāvas ĝeneratoram. Ja kāds aizsargslēdzis jānomaina, tad to vajadzētu izdarīt ar aizsargslēdzi ar tādām pašām aplēses un jaudas īpašībām.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

IEVĚRĪBAI! Kā degvielu izmantojiet vienīgi Super E10 benzīnu.

⚠️ Rīkošanās ar benzīnu

△ Briesmas dzīvībai! Benzīns ir indīgs un augstā mērā uzliesmojošs.

• Uzglabājiet benzīnu tikai tam paredzētās un pārbaudītās tvertnēs (kannās). Degvielas tvertņu noslēgvāciņi vienmēr pienācīgi jāaizskrūvē un jāpievelk. Bojātie aizvari jānomaina drošības apsvērumu dēļ.
• Sargiet benzīnu no dzirkstelēm, atklātām liesmām, pastāvīgas darbības degliem, siltuma avotiem un citiem aizdegšanās avotiem. Nesmēkējiet!
• Degvielu uzpildiet tikai ārpus telpām un nesmēkējiet degvielas uzpildīšanas laikā.
• Pirms degvielas uzpildīšanas izslēdziet iekšdedzes dzinēju un laujiet tam atdzist.
• Benzīns jāiepilda pirms iekšdedzes dzinēja iedarbināšanas. Kamēr iekšdedzes dzinējs darbojas vai kamēr ierīce ir karsta, nedrīkst atvērt tvertnes vāku vai papildināt benzīnu.
• Uzmanīgi un lēnām atveriet tvertnes vāku. Pagaidiet spiediena izlīdzināšanos un tikai pēc tam pilnīgi noņemiet degvielas tvertnes vāku.
• Degvielas uzpildīšanai izmantojiet piemērotu piltuvi vai ielietnes cauruli, lai degviela nevarētu izplūst uz iekšdedzes dzinēja un korpusa vai zāliena.
  • Nepārpildiet degvielas tvertni!
• Lai degvielai atstātu izplešanās vietu, nekad neuz-pildiet degvielas tvertni augstāk par iepildes īscaurules apakšmalu. levērojiet papildu norādes iekšdedzes dzinēja lietošanas instrukcijā.
• Ja benzīns ir pārlijis pāri, iedarbiniet iekšdedzes dzi-nēju tikai pēc tam, kad ar benzīnu piesārņotā virs-ma bija notīrīta. Nedrīkst pieļaut jebkādu aizdedzes iedarbināšanas mēginājumu, līdz benzīna tvaiki ir izgarojuši (noslaukiet pavisam sausi).
  • Vienmēr saslaukiet izlijušo degvielu.

• Ja benzīns ir nokluvis uz apgērba, tas jāsamaina.

• Degvielas tvertnes vāks pēc katra degvielas uzpildīšanas procesa pienācīgi jāaizskrūvē un jāpievelk. lerīci nedrīkst sākt lietot bez aizskrūvēta originālā degvielas tvertnes vāka.

• Drošības apsvērumu dēl regulāri pārbaudiet, vai degvielas cauruļvadam, degvielas tvertnei, tvertnes vākam un pieslēgumiem nav bojājumu, novecojuma (trausluma), nav neblīvu vietu un pārbaudiet to no-stiprinājumu, pēc vajadzības nomainiet tos.
• Iztukšojiet degvielas tvertni tikai ārpus telpām.
• Nekad neizmantojiet dzērienu pudeles vai tamlīdzīgus priekšmetus ekspluatācijas materiālu, piem., degvielas utilizācijai vai glabāšanai. Personām, īpaši bērniem, varētu būt vilinājums no tām dzert.
• Nekad neuzglabājiet ierīci ar benzīnu degvielas tvertnē ēkas iekšpusē. Radušies benzīna tvaiki var nonākt saskarē ar atklātu liesmu vai dzirksteli un uzliesmot.
• Nenovietojiet ierīci un degvielas tvertni sildītāju, siltuma izstarotāju, metināšanas aparātu un citu siltuma avotu tuvumā.

Sprādzienbīstamība!

Ja lietošanas laikā tiek konstatēts degvielas tvertnes, degvielas tvertnes vāka vai degvielu vadošo daļu (deg- vielas cauruļvadu) bojājums, nekavējoties jāizslēdz iekšdedzes dzinējs. Pēc tam jāsazinās ar tirdzniecības uznēmumu.

Atlikušie riski

Ierīce ir konstruēta atbilstoši tehniskās attīstības līme-nim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
• Atlikušos riskus var minimizēt, ja kopā ievēro "Drošības norādījumus" un "Noteikumiem atbilstošu lietošanu", kā arī lietošanas instrukciju.
• Nepieļaujiet nejaušu strāvas ĝeneratora ieslēgšanos.
• Izmantojiet ierīci tā, kā tas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka šim strāvas ģgeneratoram ir optimāla jauda.

6. Tehniskie raksturlielumi

Strāvas ĝenerators Ciparu invertors

Aizsardzības pakāpe IP23M
Ilgstošas darbības jauda Pn(COP) (230 V) (S1)	3,0 kW
Maks. jauda Pmax(230 V)(S2 5min)	3,2 kW
Maks. jauda Ppeak(230 V)(S2 2s)	3,5 kW
Nominālais spriegums Un	230 V~
Nominālā strāva In	2 x 13 A (230 V~)
Nominālā strāva In	8,0 A (12V)
Nominālā strāva In	2 x 2,1 A (USB)
Frekvence Fn	50 Hz
Jaudas klase G1
Lietderīgās jaudas koeficients φ 1
Kvalitātes klase A
Piedziņas motora konstrukcija	4 taktu 1 cilindrs ar gaisa dzesināšanu
Darba tilpums 141 cm	3
Maks. jauda (motors)	3,6 kW / 4,8 PS
Degviela	Super E10 benzīns
Degvielas tvertnes tilpums	6,3 l
Motorellas tips	15W40
Ellas daudzums (apm.)	400 ml
Patēriņš ar pilnu slodzi	1,78 l/h
Maks. temperatūra	40 °C
Maks. uzstādīšanas augstums(v.j.l.)	1000 m
Aizdedzes svece	A7RTC

Paturētas tiesības veikt tehniskas izmaiņas!

Darba režims S1 (ilgstošs režims)

lerīci var ilgstoši lietot ar norādīto jaudu.

Darba režims S2 (īslaicīgs režīms)

lerīci drīkst īslaicīgi lietot ar maksimālo vai pīka jaudu.

Troksnis un vibrācija

⚠ Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Informācija par skaņas intensitātes līmeni saskaņā ar EN ISO 3744:1995, ISO 8528-10:1998

Trokšna raksturlielumi

Skaņas jaudas līmenis, L_WA	96 dB
Skaņas spiediena līmenis L_pA	74,6 dB
Klūda Kwa/pA	1,5 dB

7. Izpakošana

- Atveriet iepakojumu un uzmanîgi iznemiet ierîci.

- Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

- Pārbaudiet, vai piegādes komplekts ir pilnīgs.

- Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

- Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

- Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.

- Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.

- Pasūtijumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ BRĪDINĀJUMS!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Pirms lietošanas sākšanas

Elektriskā drošība

Pirms lietošanas vajadzētu pārbaudīt strāvas ĝeneratoru un tā elektrisko aprīkojumu (tai skaitā vadus un spraudsavienojumus), lai pārliecinātos, ka nav defektu. Nekad nepievienojiet strāvas ĝeneratoru elektrotīklam (kontaktligzdai).

Vadiem līdz patērētājam jābūt maksimāli īsiem.

⚠ BİSTAMI!

Ugunsbīstamība un sprādzienbīstamība!

Uzpildot degvielu, tā var uzliesmot un noteiktos apstāklos arī eksplodēt. Tas rada smagus apdegumus vai izraisa nāvi.

- Sargiet no karstuma, liesmām un dzirkstelēm.

- Uzpildiet degvielu tikai ārpus telpām.

- Lietojiet aizsargcimdus.

- Nepieļaujiet saskari ar ādu un acīm.

- ledarbiniet ierīci, atrodoties vismaz 3 m attālumā no degvielas uzpildes vietas.

- Pievērsiet uzmanību, vai nav sūces. Ja izplūst ben-zīns, neiedarbiniet motoru.

⚠ BRĪDINĀJUMS!

Briesmas veselībai!

Benzīna/smērellas tvaiku ieelpošana var izraisīt no-pietnus veselības traucējumus, bezsamanu un eks-tremālos gadījumos pat nāvi.

- Neieelpojiet benzīna/smērellas tvaikus.

- Lietojiet ierīci tikai ārpus telpām.

NORÃDE!

lerīces apraksts

Ja ierīci lieto bez motorellas un transmisijas ellas vai ar pārāk mazu tās daudzumu, tas var radīt motora bojājumu.

- Pirms lietošanas sākšanas iepildiet benzīnu un ellu. lerīci piegādā bez motorellas un transmisijas ellas.

NORÃDE!

Apkārtējās vides kaitējumi!

Izplūdusī ella var ilgstoši piesārņot apkārtējo vidi. Škīdrums ir ľoti indīgs un var ātri radīt ūdens piesār-ņojumu.

- Uzpildiet / iztukšojiet ellu tikai uz līdzenām, nostiprinātām virsmām.

- Lietojiet iepildes īscauruli vai piltuvi.

- Savāciet notecināto ellu piemērotā tvertnē.

- Nekavējoties rūpīgi savāciet izšlakstīto ellu un utilizējiet lupatiņu saskaņā ar vietējiem noteikumiem.

- Utilizējiet ellu saskaṇā ar vietējiem noteikumiem.

8.1 Zemējums (3. att.)

⚠️ levērībai! Elektriskais trieciens!

- Neizmantojiet neizolētu stiepli iezemēšanai.

- Strāvas ĝeneratoram jābūt droši iezemētam.

Lai novadītu statiskos lādiņus, nepieciešama korpusa zemēšana. Šim nolūkam kabeli vienā pusē savienojiet ar strāvas ģgeneratora zemējuma skrūvi (16) un otrā pusē - ar ārēju masu (piem., zemējuma stieni).

⚠ IEVŘRĪBAI!

Pārbaude pirms vadības

- Pārbaudiet gaisa filtra stāvokli.

- Pārbaudiet degvielas caurulvadu stāvokli.

- levērojiet, vai nav bojājumu pazīmes.

- Pārbaudiet, vai ir piestiprināti visi aizsargpārsegi un pievilktas visas skrūves.

- Nodrošiniet ierīcei pietiekamu pieplūdes ventilāciju.

- Pārliecinieties, vai aizdedzes sveces uzgalis ir no-stiprināts uz aizdedzes sveces (23).

- Atvienojiet iespējami pievienoto elektroierīci no strāvas ģgeneratora.

8.2 Ellas iepildišana (7. + 8. att.)

⚠️ levērībai!

Strāvas ĝeneratoru piegādā bez motorellas. Tādēl pirms lietošanas sākšanas noteikti iepildiet ellu. Izmantojiet šim nolūkam 15W40 ellu.

Regulāri pirms katras ekspluatēšanas reizes pārbau-diet ellas līmeni. Pārāk zems ellas līmenis var bojāt motoru.

1. Novietojiet strāvas ĝeneratoru uz līdzenas, taisnas virsmas.

2. Noņemiet motora pārsegu (3), izskrūvējot abas skrūves ar krustveida skrūvgriezi (nav iekļauts piegādes komplektā).

3. Izskrūvējiet ellas mērstieni (20).

4. Izmantojot piltuvi (17), piepildiet tvertni ar motorellu. levërojiet maks. uzpildes daudzumu, kas ir 400 ml. Uzmanīgi iepildiet ellu līdz iepildes īscaurules apakšmalai.

5. Noslaukiet ellas mērstieni (20) ar tīru, neplūksnā-jošu drānu.

6. levietojiet ellas mērstieni (20) atpakal un pārbau-diet ellas līmeni, nepieskrūvējot mērstieni pārlieku stingri.

7. Ellas līmenim jābūt ellas mērstiena vidējās atzī-mes robežās.

8. Ja ellas līmenis ir pārāk zems, pievienojiet ieteicamo ellas daudzumu (maks. 400 ml).

9. Pēc tam no jauna ieskrūvējiet ellas mērstieni (20).
10. Uzlieciet motora pärsegu (3) un nofiksējiet to, at-kārtoti pievelkot abas skrūves.

Strāvas ĝeneratoru piegādā bez benzīna. Tādēl pirms lietošanas sākšanas noteikti iepildiet benzīnu. Šim nolūkam izmantojiet Super E10 benzīnu.

1. Uzskrūvējiet degvielas tvertnes vāku (2) un, izmantojot piltuvi (17), iepildiet degvielas tvertnē maksimāli 6,3 l Super E10 benzīna.

2. Uzmaniet, lai tvertne netiktu pārpildīta (ievērojiet uzpildes līmeņa atzīmi (26)!) un lai neizšļakstītos benzīns. Izmantojiet degvielas filtra ieliktni (25). Izlieto benzīnu nekavējoties saslaukiet un pagaidiet, kamēr ir izgarojuši benzīna tvaiki (aizdegšanās risks).

3. Aizveriet degvielas tvertnes vāku (2).

⚠ IEVÊRĪBAI!

Uzpildiet degvielu tikai labi ventilētā vietā, kad ir apstādināts motors.

Ja motors pirms tam bija darbībā, laujiet tam vis-pirms atdzist. Nekad neuzpildiet degvielu moto-ram telpās, kur benzīna tvaikiem var pieklūt lies-mas vai dzirksteles.

Benzins ir ārkārtīgi ugunsnedrošs un sprāgstošs.

Rīkojoties ar degvielu, jūs varat gūt apdegumus vai citus smagus savainojumus.

9. Apkalpošana

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

9.1 Motora iedarbināšana (5. + 6. att.)

⚠️ levērībai! Saindēšanās risks!

Lietojiet ierīci tikai ārpus telpām un nekad slēgtās vai slikti vēdinātās telpās.

1. Novietojiet pieplūdes ventilāciju uz degvielas tvertnes vāka (2) pozīcijā "ON".
2. Novietojiet ieslēgšanas / izslēgšanas slēdzi (11) pozīcijā "RUN".

Norāde! Enerģijas taupības slēdzim (10) jāatrodas po-zīcijā “OFF”.

"Aukstā" stāvoklī

1. leveribail! Nekad nejaujiet auklas starterim (5) atri atvirzities atpakal. Tas var radit savainojumus.
2. Novietojiet ieslēgšanas / izslēgšanas slēdzi (11) pozīcijā "Choke".
3. Tagad strauji pavelciet auklas starteri (5), līdz motors iedarbinās. Ja motors neiedarbinās, atkārto-jiet procesu.
4. Pēc motora iedarbināšanas (pēc apm. 15-30 sekundēm) ieslēgšanas / izslēgšanas slēdzi (11) novietojiet no pozīcijas "CHOKE" pozīcijā "RUN". (6. att.)
5. Ja motors nesāk darboties arī pēc vairākiem mē-ginājumiem, izlasiet nodalu "Traucējumu novēršana".

Norāde!

Kad motoru iedarbina pirmo reizi, ir nepieciešami vai-rāki iedarbināšanas mēginājumi, līdz degviela ir padota no degvielas tvertnes līdz motoram.

Norāde! Augstas ārējās temperatūras gadījumā var gadīties, ka strāvas ğenerators arī ar aukstu motoru jāiedarbina bez gaisa vārsta!

"lesildītā" stāvoklī

1. Novietojiet ieslēgšanas / izslēgšanas slēdzi (11) pozīcijā "RUN".
2. Tagad strauji pavelciet auklas starteri (5). Ierīcei vajadzētu sākt darboties pēc maksimāli 2 vilkšanas kustībām. Ja ierīce joprojām nesāk darboties, atkārtojiet procesu, kas aprakstīts nodalā “ledarbināšana aukstā stāvoklī”.

9.2 Motora izslēgšana

Pirms izslēgt strāvas ğeneratoru, Įaujiet tam īsu brīdi (apmēram 30 sekundes) darboties bez slodzes, lai tas varētu papildus atdzesēties.

1. Novietojiet ieslēgšanas / izslēgšanas slēdzi (11) pozīcijā "OFF".
2. Atvienojiet strāvas patērētāju no ierīces.
3. Novietojiet pieplūdes ventilāciju uz degvielas tvertnes vāka (2) pozīcijā "OFF".

9.3 Darbības indikators (6) (3. att.)

Darbības indikators (6) motora darbības laikā ir aktīvs.

9.4 Pārslodzes indikators (7) (3. att.)

Pārslodzes aizsardzība tiek aktivizēta pārāk liela jaudas patēriņa gadījumā un izslēdz 230 V\~ kontaktligzdas (13).

1. Izslēdziet ierīci, kā aprakstīts 9.2. punktā.
2. Atvienojiet strāvas patērētāju no ierīces.

9.5 Taustiņš "RESET" (12) (3. att.)

Ja bija aktivizēta pārslodzes aizsardzība un pārslodzes indikators (7) iedegas sarkanā krāsā, taustiņš "RESET" (12) var atjaunot invertora strāvas ĝeneratora izejas jaudu. Tādā gadījumā nav nepieciešams atkārtoti iedarbināt motoru.

1. 1 sekundi turiet nospiestu taustiņu "RESET" (12), līdz lampiņa (sarkanā krāsā) nodziest un iedegas darbības indikators (6) (zaļā krāsā).

Ja pārslodzes aizsardzība nebija nostrādājusi, tad taustiņš "RESET" (12) nedarbojas.

9.6 Ellas brīdinājuma indikators (8) (3. att.)

Indikators aktivizējas pārāk zema ellas līmeņa gadīju-mā un deaktivizējas, tiklīdz ir pietiekams ellas līmenis.

9.7 Automātiskā ellas padeves atslēgšanas sistēma

Automātiskā ellas padeves atslēgšanas sistēma nostrādā, ja nav pietiekams daudzums motorellas. Ja motorā ir par maz ellas, sāk mirgot ellas brīdinājuma indikators (8). Ja ellas līmenis ir nokrities zem drošā līmeņa, kontrollampiņa deg nepārtraukti. Pēc īsa brīža motors automātiski izslēdzas. ledarbināšana ir iespē-jama tikai pēc motorellas uzpildīšanas (sk. 8.2. nodalu).

Indikators aktivizējas pārāk zema eļļas līmeņa gadīju-mā un deaktivizējas, tiklīdz ir pietiekams eļļas līmenis. Ja eļļas līmenis ir pārāk zems, iedegas eļļas brīdinā-juma indikators (8) iedarbināšanas mēģinājuma laikā. Papildiniet motoreļļu, kā aprakstīts 8.2. punktā, un at-kārtojiet iedarbināšanas procesu.

9.8 Enerğijas taupības slēdzis (10) (3. att.)

Lai samazinātu degvielas patēriņu, tukšgaitā novietojiet energijas taupības slēdzi (10) pozīcijā “ON”.

Enerğijas taupības slēdzim (10) jābūt izslēgtam, ja ir pievienotas elektroierīces, kurām ir nepieciešama liela palaišanas strāva, piem., kompresors. Arī strāvas ğe- neratora iedarbināšanas brīdī enerğijas taupības slē- dzim jābūt pozīcijā “OFF”.

9.9 USB pieslēgvieta (9) (3. att.)

Šis strāvas ĝenerators ir aprīkots ar divām USB pie- slēgVietām. Tās var lietot, piem., viedtālruņu uzlādē- šanai.

9.10 Ārējo ierīču lādēšana (3. att.) ⚠ BĪSTAMI!

Risks, ko rada nepareiza uzlāde.

1. levietojiet adaptera kabeli ar 12 V spailēm (19) šim nolūkam paredzētajā 12 V DC (līdzstrāvas) pieslēgumā (14).
2. Ja 12 V DC (līdzstrāvas) drošības relejs (15) bija nostrādājis, tad 12 V DC (līdzstrāvas) drošības relejs (15) var atjaunot invertora strāvas ģgeneratora izejas jaudu. 1 sekundi turiet 12 V DC (līdzstrāvas) drošības releju (15) nospiestu.
3. Ja 12 V DC (līdzstrāvas) drošības relejs (15) nebija nostrādājis, tad 12 V DC (līdzstrāvas) drošības relejs (15) nedarbojas.

10. Tīrīšana un apkope

Pirms jebkādiem tīrīšanas un apkopes darbiem izslē-dziet motoru un atvienojiet aizdedzes sveces uzgali (24) no aizdedzes sveces (23).

IEVĚRĪBAI! Apdedzināšanās risks! Pirms veikt tīrīšanas vai apkopes darbus, nogaidiet, līdz ierīce būs atdzisusi.

10.1 Tīrīšana

Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu. lesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes.

Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātā-jus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

10.2 Apkope

BRĪDINĀJUMS!

Apkopes darbu laikā vienmēr lietojiet aizsargcimdus un mutes aizsargu!

10.2.1 Ellas limena pārbaude

1. Rīkojieties, kā aprakstīts 8.2. punktā.

10.2.2 Ellas maina (7. + 8. att.)

Mainiet motorellu pēc pirmajām 20 darba stundām, pēc tam ik pēc 50 stundām vai ik pēc trim mēnešiem.

Motorellas mainu vajadzētu veikt iesildītam motoram.

1. Novietojiet strāvas ĝeneratoru uz līdzenas, taisnas virsmas.
2. Noņemiet motora pārsegu (3), kā aprakstīts 8.2. punktā. (7. att.)
3. Sagatavojiet savākšanas tvertni (nav iekļauta piegādes komplektā).
4. Atskrūvējiet ellas mērstieni (20) un, nedaudz sagāžot strāvas ģgeneratoru, noteciniet siltu motorel-lu savākšanas tvertnē.
5. Uzpildiet jaunu motorellu (apm. 0,35 l).
6. Pēc tam atkārtoti ieskrūvējiet ellas mērstieni (20).
7. Pienācīgi utilizējiet nolietoto ellu.

10.2.3 Gaisa filtrs (9. + 10. att.)

NORÃDE!

Bojājumu risks!

Motora darbība bez filtrēšana elementa vai ar bojātu filtrēšanas elementu var radīt motora bojājumus.

- Nekad neļaujiet motoram darboties bez filtrēšanas elementa vai ar bojātu filtrēšanas elementu. Šādā veidā netīrumi iekļūst motorā, kā rezultātā var rasties nopietni motora bojājumi.

Ik pēc 50 darba stundām tīriet gaisa filtru (22), ja nepieciešams, nomainiet.

1. Nonemiet motora pârsegu (3) (7. att.).
2. Nonemiet gaisa filtra vâku, saspiežot sânu stipri-nājuma cilpas.
3. Nonemiet gaisa filtru (22).
4. Filtra tīrīšanai nedrīkst izmantot kodīgus tīrīšanas līdzeklus vai benzīnu.
5. Elementus iztīriet, izdauzot tos uz plakanas virsmas. Ja filtra elements ir loti netīrs, izmazgājiet to ar sārmainu ziepjūdeni, pēc tam izskalojiet ar tīru ūdeni un atstājiet izžūt gaisā.
6. Salikšanu veic apgrieztā kārtībā.

10.2.4 Aizdedzes svece (11. + 12. att.)

⚠️ IEVĒRĪBAI! Nomainiet aizdedzes sveci tikai aukstam motoram!

Pirmoreiz pārbaudiet aizdedzes sveci (22) pēc 20 darba stundām, vai nav piesārnojuma, un, ja nepieciešams, notīriet to ar vara stieplu suku. Pēc tam veiciet aizdedzes sveces (22) apkopi ik pēc 50 darba stundām.

1. Atveriet aizdedzes sveces pârsegu (4).
2. Noņemiet aizdedzes sveces uzgali (24), izdarot griešanās kustību.
3. Atskrūvējiet aizdedzes sveci (23), izmantojot klāt-pievienoto aizdedzes sveces atslēgu (18).
4. Iztīriet jebkādus netīrumus no aizdedzes sve- ces (23) ligzdas.
5. Vizuāli pārbaudiet aizdedzes sveci (23). Notīriet iespējami esošos nosēdumus ar stieplu suku.
6. Pärbaudiet aizdedzes sveces spraugu. Noregulē-jiet spraugu starp elektrodiem ar spraugmēru at-bilstoši 0,6 līdz 0,7 mm.
7. Salikšanu veic apgrieztā kārtībā.

NORÃDE

Valīga aizdedzes svece var pārkarst un bojāt motoru.

Aizdedzes sveces pārāk stipra pievilkšana var bojāt vītni cilindra galvā.

10.2.5 Degvielas filtra ieliktna tirišana (13. + 14. att.)

Norāde! Degvielas filtra ieliktnis (25) ir kausveida filtra elements, kurš atrodas uzreiz zem degvielas tvertnes vāka (2) un filtrē visu iepildīto degvielu.

1. Novietojiet ieslēgšanas / izslēgšanas slēdzi (11) pozīcijā "OFF".
2. Atveriet degvielas tvertnes vāku (2).
3. Izņemiet degvielas filtra ieliktni (25) un uzpildes līmeņa atzīmi (26). Notīriet to ar nedegošu škīdinātāju vai ar škīdinātāju, kuram ir augsta uzliesmošanas temperatūra.
4. levietojiet atpakal degvielas filtra ieliktni (25) ar uz-pildes limeṇa atzīmi (26).
5. Aizveriet degvielas tvertnes vāku (2).

Jautājumu gadījumā norādiet šādus datus:

• ierīces datu plāksnītē norādītie dati;
  • motora datu plāksnītē norādītie dati.

Svarīga norāde remonta gadījumā:

Veicot ierīces piegādes atgriešanu remonta veikšanai, ievērojiet, ka ierīce drošības apsvērumu dēl tehniskās apkalpošanas stacijai jānosūta bez ellas un bez degvielas.

10.3 Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šādu informāciju:

• lerīces tips
• lerīces preces numurs

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošās detaļas*: aizdedzes svece, gaisa filtrs

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

11. Glabāšana

11.1 Sagatavošana novietošanai glabāšanā

1. Izmantojot benzīna izsūkšanas sūkni, iztukšojiet benzīna tvertni (sk. 11.2. punktu). Brīdinājuma norāde: Neizteciniet benzīnu slēg-tās telpās, uguns tuvumā vai smēkēšanas laikā. Gāzes tvaiki var izraisīt sprādzienus vai degšanu.

2. Pēc katras sezonas veiciet ellas mainu.

3. Šim nolūkam izteciniet nolietoto motorellu no silta motora un iepildiet jaunu.

4. Iznemiet aizdedzes sveci (23). (12. att.)

5. Ar ellas kanninu iepildiet apm. 20 ml ellas cilindrā.

6. Lēnām pavelciet startera auklu tā, lai ella aizsargātu cilindru tā iekšpusē.

7. leskrūvējiet atpakal aizdedzes sveci (23).

8. Uzglabājiet ierīci labi vēdinātā vietā.

11.2 Benzīna notecināšana, izmantojot benzīna izsūkšanas sūkni

Uzglabājot ierīci ilgāku laiku, jānotecina benzīns.

1. Turiet savākšanas tvertni zem benzīna izsūkšanas sūkņa (nav iekļauts piegādes komplektā) šļūtenes.

2. Atskrūvējiet un noņemiet degvielas tvertnes vāku (2).

3. Iznemiet degvielas filtra ieliktni (24).

4. lebīdiet benzīna izsūkšanas sūkņa šļūteni benzīna tvertnē un pilnīgi noteciniet benzīnu, izmantojot benzīna izsūkšanas sūkni.

5. levietojiet atpakal degvielas filtra ieliktni (24).

6. Atkārtoti pieskrūvējiet degvielas tvertnes vāku (2).

12. Transportēšana

1. Izmantojot benzīna izsūkšanas sūkni, iztukšojiet benzīna tvertni (sk. 11.2. punktu).

2. Ja motors vēl spēj darboties, ħaujiet motoram darboties tik ilgi, kamēr ir izlietots atlikušais benzīns.

3. Iztukšojiet motorellu no silta motora (kā aprakstīts 10.2.2. punktā Ellas maina).

4. Nonemiet aizdedzes sveces uzgali (24) no aizdedzes sveces (23).

5. Izmantojot, piemēram, savilcējsiksnas, nodrošiniet ierīci pret izslīdēšanu.

6. Strāvas ĝeneratoru var pacelt un pārvietot aiz roktura (1).

13. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasī- bām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.

- Elektrisko un elektronisko iekārtu Īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

- Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām.

Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.

Degviela un ellas

- Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!

- Degvielu un motorellu nedrīkst izmest sadzīves atkritumos vai kanalizācijā, bet gan tie jānodod škirošanas vai utilizācijas punktā!

- Tukšās ellas un degvielas tvertnes jäutilizē atbilstoši apkārtējās vides prasībām.

14. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums	lespējamais cēlonis	Novēršana
Motoru nevar iedarbināt	Nostrādā automātiskā eļļas padeves atslēgšanas sistēma	Pārbaudiet eļļas līmeni, uzpildiet motoreļļu
	Nokvēpusi aizdedzes svece	Notīriet vai nomainiet aizdedzes sveci
	Nav degvielas	Papildiniet degvielu
Generatoram ir pārāk zems spriegums vai sprieguma nav vispār	Bojāta elektronika	Remonts pilnvarotā servisa centrā.
	Nostrādājis pārslodzes slēdzis	Iedarbiniet ĝeneratoru no jauna, samaziniet patērētāju skaitu
	Netīrs gaisa filtrs	Notīriet vai nomainiet filtru

15. Apkopes grafiks

Lai nodrošinātu netraucētu darbību, noteikti jāievēro turpmāk norādītie apkopes intervāli.

IEVĒRĪBAI! Sākot ekspluatāciju, jāiepilda motorella un degviela.

	Ikreiz pirms lietošanas	Pēc 20 darba stundām	Pēc 50 darba stundām	Pēc 300 darba stundām
Motorellas pārbaude	X
Motorellas maiņa Pirmoreiz, tad ik pēc		50 stundām	X
Gaisa filtra pārbaude	X			Ja nepieciešams, filtra elementa nomaiņa
Gaisa filtra tīrīšana X
Ierīces vizuāla pārbaude	X
Aizdedzes sveces tīrīšana			Sprauga: 0,6 - 0,7 mm, ja nepieciešams, nomaiņa
Droselvārsta pārbaude un noregulēšana				X*
Cilindra galvas tīrīšana				X*
Vārsta spraugas regulēšana				X*
levērībai! Darbi, kas atzīmēti ar “X*”,veicami tikai autorizētā specializētajā uzņēmumā.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
