Termék típusa	Inverteres elektromos generátor
Márka	Scheppach
Modell	SG3500
Folyamatos teljesítmény (COP) 230 V	3,0 kW
Max. teljesítmény (P_max) 230 V	3,2 kW
Csúcsteljesítmény (P_peak) 230 V	3,5 kW
Névleges feszültség	230 V~
Névleges áram (2 db 230 V-os csatlakozó)	2 x 13 A
Névleges áram 12 V DC	8,0 A
USB-csatlakozó	2 x 2,1 A
Frekvencia	50 Hz
Teljesítményosztály	G1
Teljesítménytényező	φ 1
Minőségi osztály	A
Motor típusa	4 ütemű, 1 henger, léghűtéses
Hengerűrtartalom	141 cm³
Motor max. teljesítménye	3,6 kW / 4,8 LE
Üzemanyag	Super E10 ólmozatlan benzin
Tartály térfogata	6,3 L
Motorolaj	15W40, kb. 400 ml
Fogyasztás teljes terhelésen	1,78 L/h
Max. üzemi hőmérséklet	40 °C
Max. magasság	1000 m
Gyújtógyertya	A7RTC, elektródatávolság 0,6-0,7 mm
Hangteljesítményszint (L_WA)	96 dB
Hangnyomásszint (L_pA)	74,6 dB
Védelmi osztály	IP23M
Súly	Kb. 25 kg (becslés)
Méretek (H x Sz x M)	Kb. 55 x 40 x 45 cm (becslés)
Gyújtás típusa	Köteges indító
Védelmi funkciók	Automatikus leállítás alacsony olajszintnél, túlterhelés elleni védelem, túlterhelés-jelző
Energiatakarékosság	ECO kapcsoló
Tartozékok	Garat, gyertyacsavar, 12 V-os kábel, használati utasítás
Garancia	CE megfelelőség, törvényes garancia

Gyakran ismételt kérdések - SG3500 SCHEPPACH

Milyen üzemanyagot használjak a Scheppach SG3500 generátorhoz?

Kizárólag Super E10 ólmozatlan benzint használjon. Soha ne használjon olaj-benzin keveréket vagy más üzemanyagot.

Hogyan indítsam be a generátort hideg állapotban?

Állítsa a Be/Ki kapcsolót 'Choke' (kézi indító) állásba. Húzza meg erőteljesen a köteges indítót, amíg a motor be nem indul. 15-30 másodperc múlva állítsa a kapcsolót 'RUN' állásba.

Mit tegyek, ha a motor nem indul?

Ellenőrizze az olajszintet (az automatikus leállítás aktiválódhatott), a gyújtógyertya állapotát (tisztítsa meg vagy cserélje ki) és az üzemanyagszintet. Lásd a használati utasítás 'Hibaelhárítás' fejezetét.

Milyen motorolajat és mennyit használjak?

Használjon 15W40-es motorolajat. A kapacitás kb. 400 ml. Ellenőrizze a szintet a nívópálcával, és töltse fel a középső jelölésig anélkül, hogy becsavarná a nívópálcát.

Hogyan karbantartsam a légszűrőt?

Tisztítsa meg a légszűrőt minden 50 üzemóra után. Koppintsa ki egy lapos felületre, vagy mossa le szappanos vízben, öblítse le és hagyja megszáradni. Soha ne járassa a motort szűrő nélkül.

Milyen gyakran kell olajat cserélni?

Cserélje ki az olajat az első 20 üzemóra után, majd minden 50 üzemóra vagy három hónap után. Melegen engedje le az olajat a könnyebb lefolyás érdekében.

Használhatom a generátort beltérben?

Nem, soha ne használja beltérben vagy rosszul szellőző helyen. A kipufogógázok mérgezőek. Csak kültéren használja, a falaktól legalább 1 m távolságra.

Mit jelent a túlterhelés-jelző (piros lámpa)?

A 230 V-os csatlakozók túlterhelését jelzi. Húzza ki a készülékeket, állítsa le a generátort, majd nyomja meg a 'RESET' gombot 1 másodpercig az áramellátás helyreállításához.

Hogyan tároljam a generátort használat után?

Ürítse ki a benzintartályt egy szivattyú segítségével. Engedje le a forró olajat, és töltse fel új olajjal. Vegye ki a gyújtógyertyát, öntsön 20 ml olajat a hengerbe, és húzza lassan a köteges indítót. Tárolja jól szellőző helyen.

Mekkora a maximális teljesítmény 12 V-on?

A 12 V DC csatlakozó 8,0 A-t biztosít. Biztonsági kapcsoló védi. Használja a mellékelt 12 V-os kábelt akkumulátorok töltéséhez vagy 12 V-os készülékek áramellátásához.

HASZNÁLATI ÚTMUTATÓ SG3500 SCHEPPACH

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A bizton-sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke-déseket.

	Figyelem! Ha figyelmen kívül hagyja a gépen elhelyezett biztonsági jelöléseket és figyelmeztető megjegyzéseket, illetve figyelmen kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sérüléseket szenvedhet.
	Figyelmeztetés - A sérülések kockázatának csökkentése érdekében olvassa el a kezelési útmutatót.
	Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor.
	Viseljen munkakesztyűt!
	A készüléket ne érje eső.
	Nyílt láng használata és a dohányzása készülék közelében szigorúan tilos!
	Figyelmeztetés forró alkatrészekre.
	Figyelmeztetés elektromos feszültségre.
	Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak. A készülékkel nem dolgozó személyeket ne engedje az eszköz közelébe.Figyelem, forró felület! Égési sérülések veszélye.
	Mielőtt bármilyen tisztítási vagy karbantartási munkálatot végezne a készüléken, állítsa le a motort, és húzza le a gyertyapipát a gyújtógyertyáról.
	Mérgezésveszély! A készüléket csak a szabadban használja. Soha ne használja zárt vagy rosszul szellőző helyiségekben.
	A motor beindításakor szikra keletkezik. Ez lángra lobbanthatja a közelben található gyúlékony gázokat.
	Üzembe helyezés előtt olvassa végig alaposan a kezelési útmutató teljes szövegét!
	Fontos. Üzemanyag utántöltése előtt kapcsolja ki a motort. Járó motorba ne töltsön üzemanyagot.
	Rendkívül körültekintően kezelje az üzemanyagokat és kenőanyagokat!
	Az olajszint ellenőrzése
	A termék megfelel a hatályos európai irányelveknek.
Figyelem!	A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli.

Tartalomjegyzék:

Oldal:

1. Bevezetés 150
2. A készülék leírása....150
3. Szállított elemek 150
4. Rendeltetésszerű használat.... 151
5. Általános biztonsági utasítások.... 151
6. Müszaki adatok....154
7. Kicsomagolás 155
8. Üzembe helyezés előtt 155
9. Kezelés 156
10. Tisztítás és karbantartás 158
11. Tárolás 159
12. Szállítás 159
13. Ártalmatlanítás és újrahasznosítás 160
14. Hibaelhárítás.... 161
15. Karbantartási terv.... 161
16. Megfelelőségi nyilatkozat 296

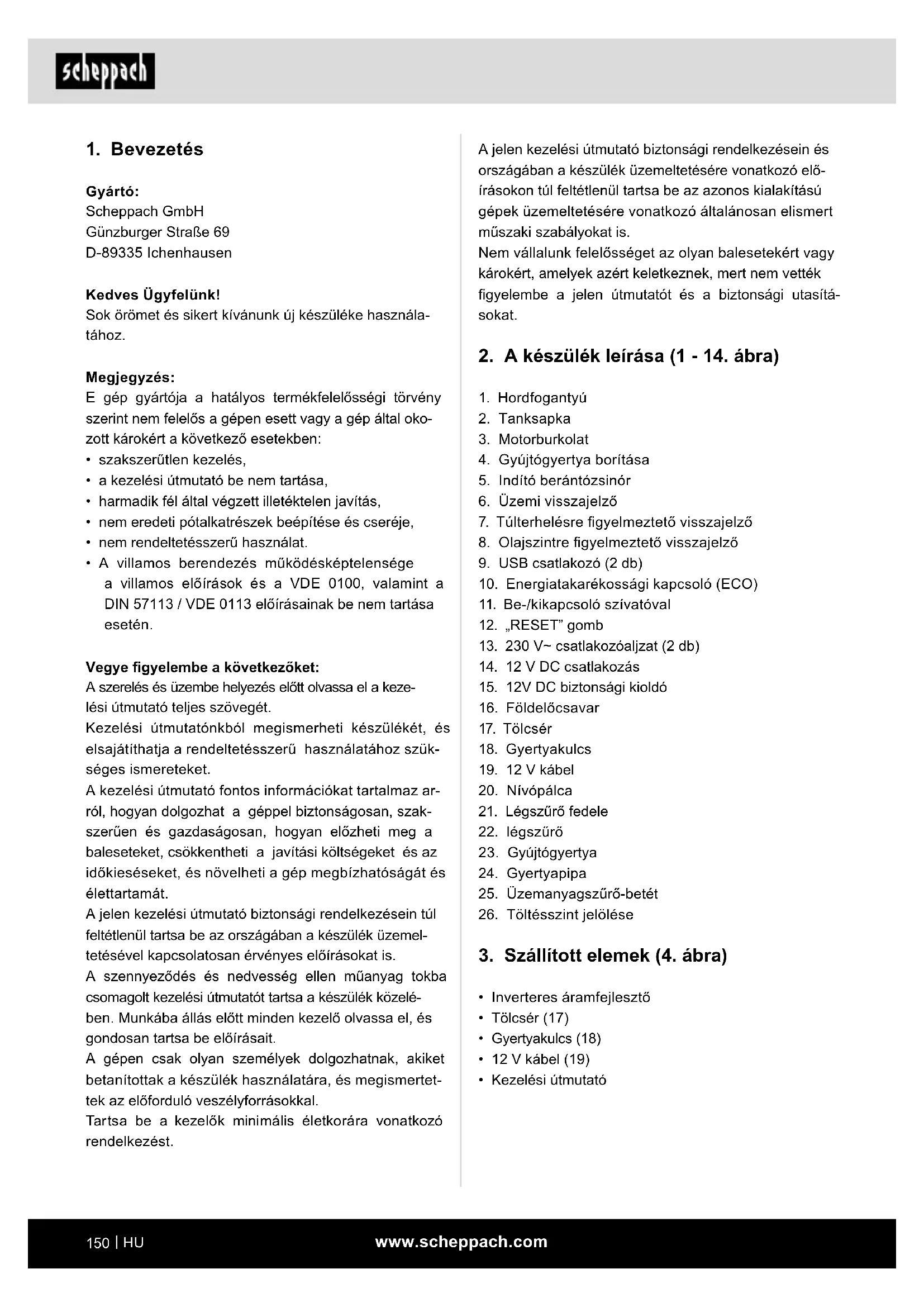

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új készüléke használatához.

Megjegyzés:

E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:

• szakszerűtlen kezelés,
• a kezelési útmutató be nem tartása,
• harmadik fél által végzett illetéktelen javítás,
• nem eredeti pótalkatrészek beépítése és cseréje,
• nem rendeltetésszerű használat.
• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén.

Vegye figyelembe a következőket:

A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.

Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.

A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.

A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal.

Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.

Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

2. A készülék leírása (1 - 14. ábra)

1. Hordfogantyú
2. Tanksapka
3. Motorburkolat
4. Gyújtógyertya borítása
5. Indító berántózsinór
6. Üzemi visszajelző
7. Túlterhelésre figyelmeztető visszajelző
8. Olajszintre figyelmeztető visszajelző
9. USB csatlakozó (2 db)
10. Energiatakarékossági kapcsoló (ECO)
11. Be-/kikapcsoló szívatóval
12. „RESET" gomb
13. 230 V\~ csatlakozóaljzat (2 db)
14. 12 V DC csatlakozás
15. 12V DC biztonsági kioldó
16. Földelöcsavar
17. Tölcsér
18. Gyertyakulcs
19. 12 V kábel
20. Nívópálca
21. Légszűrő fedele
22. légszürő
23. Gyújtógyertya
24. Gyertyapipa
25. Üzemanyagszürő-betét
26. Töltésszint jelölése

3. Szállított elemek (4. ábra)

• Inverteres áramfejlesztő
  • Tölcsér (17)
  • Gyertyakulcs (18)
  • 12 V kábel (19)
• Kezelési útmutató

4. Rendeltetésszerű használat

Az áramfejlesztő olyan készülékhez használható, melyek 230 V váltóáramú vagy 12 V egyenáramú feszült-ségforrással való üzemeltetésre készültek.

Kérjük, háztartási és egyéb elektronikus készülékein ellenőrizze a megfelelőséget az adott gyártó által megadott adatok alapján.

Figyelem! Az áramfejlesztőt nem szabad a háztartási áramhálózatra csatlakoztatni vészüzemi áramforrásként. Ez kárt tehet az áramfejlesztőben vagy más elektromos készülékekben.

A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekról.

Ezenfelül a lehető legszigorúbban be kell tartani a bal- esetmegelözési előírásokat.

Vegye figyelembe a további általános érvényű munka- egészségügyi és biztonságtechnikai szabályokat is.

Ha a Gépen változtatást hajt végre, az ebböl eredő ká- rokért a gyártó nem vállal felelősséget.

Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Általános biztonsági utasítások

A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos pontokat ez a szimbólum jelöli: △

Ezenkívül az üzemeltetési utasítás további fontos szövegrészeket is tartalmaz, amelyeket a „FIGYELEM!” szó jelöl.

Figyelem!

A készülékek használata során a sérülések és károk elkerülése érdekében be kell tartani néhány óvintézkedést. Ezért figyelmesen olvassa el jelen kezelési útmutatót / biztonsági utasításokat. Amennyiben átadja a készüléket más személynek, akkor kérjük, mellékelje a jelen kezelési útmutatót / biztonsági utasításokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

⚠ VESZÉLY

Ezen utasítás figyelmen kívül hagyása esetén a legkomolyabb életveszély, ill. életveszélyes sérülések veszélye áll fenn.

⚠ FIGYELMEZTETÉS

Ezen utasítás figyelmen kívül hagyása esetén életveszély, ill. súlyos sérülések veszélye áll fenn.

⚠ VIGYÁZAT

Ezen utasítás figyelmen kívül hagyása esetén könnyű vagy közepesen súlyos sérülések veszélye áll fenn.

MEGJEGYZÉS!

Ezen utasítás figyelmen kívül hagyása esetén fennáll a motor vagy más vagyontárgyak károsodásának a veszélye.

1. Tilos az áramfejlesztön módosítást végezni.
2. A gyártó által beállított fordulatszámot nem szabad módosítani. Az áramfejlesztő vagy a csatlakoztatott készülékek megsérülhetnek.
3. Mérgezésveszély! A kipufogógáz, az üzemanyag és a kenőanyag mérgező, a kipufogógázt nem szabad belélegezni.
4. Tüzveszély! A benzin és a benzingőzök fokozottan tüzveszélyesek és robbanásveszélyesek.

5. A motorból távozó gázok mérgezőek. Az áramfejlesztőt nem szabad szellőzetlen helyiségben üzemeltetni. Amennyiben a készüléket jól szellőző helyiségben kívánják üzemeltetni, akkor a kipufogógázokat egy kipufogógáz-tömlön keresztül kell közvetlenül a szabadba vezetni és további tűz- és robbanásvédelmi előírásokat kell betartani. Kipufogógáz-tömlő használata esetén is számolni kell a mérgező gázokkal. A tűzveszély miatt soha nem szabad a kipufogógáz-tömlőt éghető anyagra irányítani.

6. Soha ne üzemeltesse az áramfejlesztőt olyan helyiségben, ahol rendkívül gyúlékony anyagok találhatók.

7. Forró felületek! Égési sérülések veszélye, ne érintse meg a kipufogórendszert és a meghajtó aggregátot.

8. Ne érjen a mechanikusan mozgatott vagy forró alkatrészekhez. Ne vegye le a védőburkolatokat.

9. Védőfelszerelés! A készülék közelében használjon megfelelő hallásvédőt.

10. A karbantartáshoz és tartozékként csak eredeti alkatrészeket szabad használni.

11. Javítási és beállítási munkálatokat csak felhatalmazott szakszemélyzet végezhet.

12. Védekezzen az elektromos veszélyekkel szemben.

13. Az áramfejlesztőt soha ne fogja meg nedves kézzel.

14. A szabadban csak engedélyezett és megfelelő jelöléssel ellátott hosszabbító kábelt használjon (H07RN).

15. Amennyiben a hosszabbító vezetékeket, illetve mobil elosztó hálózatokat használ, az ellenállás értéke nem haladhatja meg a 1,5 Ω-t. Az irányadó érték, hogy a 1,5 mm² keresztmetszetű vezetékek teljes hossza nem haladhatja meg a 60 m-t, 2,5 mm²-es keresztmetszet esetén pedig a 100 m-t.

16. Az áramfejlesztőt tilos esőben vagy hóesésben üzemeltetni.

17. Szállításkor és a motor megtankolásakor mindig kapcsolja ki a motort.

18. Az üzemanyag éghető és fokozottan tűzveszélyes. Az üzemanyagot tilos üzemelés közben betölteni. Dohányzás vagy nyílt láng közelében tilos üzemanyagot betölteni! Ne locsolja szét az üzemanyagot.

19. Ne tankoljon, illetve ne ürítse ki a tartályt csupasz fényforrás, nyílt láng vagy szikrázás közelében. Ne dohányozzon!

20. Az áramfejlesztőt tilos viharban használni. - vil- lámcsapás veszélye!

21. Az áramfejlesztőt állítsa biztonságos, sík helyre. Működés közben tilos elfordítani vagy megbillente- ni a készüléket, vagy annak helyét megváltoztatni.

22. Az áramfejlesztőt a faltól vagy a csatlakoztatott készülékektől legalább 1 méter távolságban állítsa fel.

23. Gondoskodni kell a gyermekek védelméről: biztonsági távolságot kell tartaniuk az áramfejlesztötöl.

24. A dugattyús belső égésű motor egyes részei for-rók lehetnek, ami sérülést okozhat. Vegye figye-lembe az áramfejlesztön elhelyezett figyelmeztető megjegyzéseket.

25. A műszaki adatoknál a hangteljesítményszint (LWA) és a hangnyomásszint (LpA) pontokban megadott értékek a kibocsátási szintre vonatkoznak és nem jelentenek feltétlenül biztonságos munkaszintet. Mivel a kibocsátási és immissziós szintek között összefüggés áll fenn, ezért az nem használható megbízható módon az esetlegesen szükséges, kiegészítő óvintézkedések meghatározásához. A munkaerő aktuális immissziós szintjét befolyásoló tényezők a munkatér tulajdonságait, más zajforrásokat, léghang kibocsátást stb. is tartalmaznak, mint például a gépek és egyéb szomszédos folyamatok számát és azt az időtartamot, amíg a kezelőt zajhatás éri. Ezenkívül a megengedett immissziós szint országonként eltérő lehet. Ennek ellenére ez az információ lehetőséget biztosít a gép kezelőjének arra, hogy jobban felmérhesse a kockázatokat és veszélyeket. Esetenként akusztikai méréseket kell végezni a telepítés után a hangnyomásszint meghatározásához.

26. Figyelmeztetés! Tartsa be azokat az elektromos biztonságra vonatkozó előírásokat, melyek az inverteres áramfejlesztő használatának helyén érvényesek.

27. Figyelmeztetés! Ha egy berendezést inverteres áramfejlesztöröl táplál vissza, vegye figyelembe azokat a vonatkozó követelményeket és óvintézkedéseket, melyek az adott berendezésre érvényes irányelvekkel és védelmi intézkedésekkel állnak összefüggésben.

28. Az inverteres áramfejlesztő csak a névleges teljesítményéig használható, a névleges környezeti feltételek betartása mellett. Amennyiben az inverteres áramfejlesztőt olyan feltételek mellett üzemeltetik, amelyek nem felelnek meg az ISO 8528-8:2016, 7.1 szerinti referenciafeltételeknek, és korlátozott a motor vagy a generátor hűtése – például zárt térben végzett üzemeltetés miatt – akkor csökkenteni kell a teljesítményt.

29. A fellépő erős mechanikai terhelések miatt csak az igénybevételnek ellenálló, gumiköpenyes tömlövezetékeket (az IEC 60245-4 szabvány szerint), vagy ezekkel egyenértékű felszereléseket szabad használni.

30. Vegye figyelembe az elektromos biztonságra vonatkozó előírásokat, melyek az inverteres áramfejlesztő használatának helyén érvényesek.

31. Ha egy berendezést inverteres áramfejlesztőről táplál vissza, vegye figyelembe azokat a vonatkozó követelményeket és óvintézkedéseket, melyek az adott berendezésre érvényes irányelvekkel és védelmi intézkedésekkel állnak összefüggésben.

Elektromos biztonság

1. Használat előtt az áramfejlesztő berendezést és annak elektromos berendezéseit (beleértve a vezetékeket és a dugós csatlakozásokat is) ellenőrizni kell, hogy megbizonyosodjon róla, nem hibásodtak-e meg.

2. Az áramfejlesztő berendezést nem szabad egyéb áramforrásra, azaz például a közműszolgáltató áramellátó hálózatára csatlakoztatni. Különleges esetben, amikor készenléti csatlakozást kell létrehozni meglévő elektromos rendszerrel, akkor a kapcsolat kialakítását csak képzett villamossági szakember végezheti, aki képes tekintetbe venni a villamos közműhálózatot használó felszerelések és az áramfejlesztő berendezésről való üzemeltetés közötti eltéréseket. Az ISO 8528 szabvány vonatkozó része alapján ezeket az eltéréseket meg kell adni az üzemeltetési útmutatóban.

3. Az áramütés elleni védelem azoktól a védőkapcsolóktól függ, melyeket az áramfejlesztő berendezéshez választottak és alakítottak ki. Ha le kell cserélni valamelyik védőkapcsolót, akkor azt csak vele megegyező méretezésű és teljesítményjellemzőkkel bíró védőkapcsolóra szabad cserélni.

Figyelmeztetés! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

FIGYELEM: Üzemanyagként kizárólag E10 szuperbenzint használjon.

⚠ A benzin kezelése

⚠ Életveszély! A benzin mérgező, és rendkívül gyúlékony.

- Benzint csak erre szolgáló és bevizsgált tartályban (kannában) tároljon. A tárolótartály zárókupakját mindig szabályosan tekerje fel és húzza meg. A meghibásodott záróelemet biztonsági okból cserélje le.

- Tartsa távol a benzintől a nyílt lángot, örlángot, fűtőtestet és egyéb gyújtóforrásokat. Ne dohányozzon!

- Csak a szabadban tankoljon, és a tankolás közben ne dohányozzon.

- Tankolás elött állítsa le a belső égésű motort, és hagyja lehülni.

- A benzint a belső égésű motor indítása előtt töltse be. Ha jár a belső égésű motor, vagy ha már áthevült a gép, a tanksapkát nem szabad kinyitni, és nem szabad benzint utántölteni.

- Lassan és óvatosan nyissa ki a tanksapka zárját. Várja meg, hogy kiegyenlítődjön a nyomás, és csak ezután vegye le teljesen a fedelet.

- A tankoláshoz használjon megfelelő tölcsért vagy betöltő csövet, hogy ne folyhasson üzemanyag a belső égésű motorra, a burkolatra, illetve a gyepre.

- Ne töltse túl az üzemanyagtartályt!

- Azért, hogy az üzemanyagnak kellő tér álljon rendelkezésre a táguláshoz, soha ne töltse fel az üzemanyagtartályt a betöltő csonk alsó pereménél jobban. Vegye figyelembe a belső égésű motor használati útmutatójában olvasható további útmutatásokat is.

- Ha túlcsordul a benzin, csak akkor indítsa be a belső égésű motort, ha már megtisztította a benzinnel szennyezett felületet. Amíg el nem párolgott a benzingőz, ne kísérelje meg az indítást (törölje szárazra).

- Mindig törölje fel a kifolyt üzemanyagot.

- Ha benzin került a ruhájára, cserélje le a ruhada-rabot.

- A tanksapkát minden tankolási folyamat után szabályosan tekerje fel és húzza meg. A készüléket nem szabad üzembe helyezni, amíg az eredeti tanksapka nincs rendesen a helyére csavarva.

- Biztonsági okokból rendszeresen ellenőrizze, hogy az üzemanyag-vezetékek, az üzemanyagtartály, a tanksapka zárja és a csatlakozások nem sérültek-e, illetve nem öregedtek-e el (ridegedés), valamint szorosan illeszkednek és tömörek-e, és amennyiben szükséges, cserélje le kell őket.

• A tartályt csak a szabadban ürítse le.
- Az üzemi anyagokat, amilyen például az üzemanyag, soha ne tárolja vagy ártalmatlanítsa italos flakonban vagy hasonlókban. Mások, különösen a gyerekek, tévedésből beleihatnak.
- A készüléket soha ne tárolja épületben, ha a tartályában benzin van. A képződő benzingőz nyílt lánggal vagy szikrával érintkezve begyulladhat.
- A készüléket és az üzemanyagtartályt ne állítsa fűtőtest, hősugárzó, hegesztőgép és egyéb hőforrás közelébe.

Robbanásveszély!

Ha üzemeltetés közben hibát vesz észre a tartályon, a tanksapkán vagy az üzemanyagot továbbító rendszer valamelyik elemén (üzemanyag-vezetékek), azonnal állítsa le a belső égésű motort. Ezt követően keressen fel egy szakkereskedést.

Fennmaradó kockázatok

A készülék a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• Ezen kívül a nem nyilvánvaló fennmaradó kockáza- tok minden elővigyázatosság ellenére sem szüntet- hetők meg.
• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
• Kerülje az áramfejlesztő véletlen üzembe helyezését.
• Úgy használja a készüléket, ahogyan azt a kezelési útmutató javasolja. Ezzel biztosíthatja, hogy az áramfejlesztő mindig optimális teljesítménnyel működjön.

6. Műszaki adatok

Áramfejlesztő	Digitális inverter
Védelmi fokozat IP23M
Tartós teljesítmény P_n (COP)(230 V) (S1)	3,0 kW
Max. teljesítmény P_max (230 V)(S2 5 perc)	3,2 kW
Max. teljesítmény P_peak (230 V)(S2 2 mp)	3,5 kW

Névleges feszültség U_n	230 V~
Névleges áramerősség I_n	2 x 13 A (230 V~)
Névleges áramerősség I_n	8,0 A (12V)
Névleges áramerősség I_n	2 x 2,1 A (USB)
Frekvencia F_n	50 Hz
Teljesítményosztály G1
Hatásos teljesítmény tényezője φ 1
Minőségosztály A
A hajtómotor kivitele	4 ütemű 1 hengeres léghütéses
Lökettérfogat 141 cm	^3
Max. teljesítmény (motor) 3,6 kW / 4,8 PS
Üzemanyag E10 szuperbenzin
Tartály térfogata 6,3 l
Motorolaj típusa 15W40
Olajmennyiség (kb.) 400 ml
Fogyasztás teljes terhelésnél 1,78 l/h
Max. hőmérséklet 40 °C
Max. felállítási magasság (tengerszint felett)	1000 m
Gyújtógyertya	A7RTC

A müszaki változtatás jogát fenntartjuk!

S1 üzemmód (folyamatos üzem)

A gép tartósan üzemeltethető a megadott teljesítménynyel.

S2 üzemmód (rövid idejű üzemeltetés)

A gépet csak rövid ideig szabad maximális, illetve ún. peak teljesítményen üzemeltetni.

Zaj és vibráció

⚠ Figyelmeztetés: A zaj súlyos következményekkel járhat az egészségére nézve. Ha a gép zaja meghaladja a 85 dB értéket, kérjük, viseljen megfelelő hallásvédőt.

Az EN ISO 3744:1995 és EN ISO 8528-10:1998 sze- rinti zajképződéssel kapcsolatos információk

Zajértékek

LWA hangteljesítményszint	96 dB
LpA hangnyomásszint	74,6 dB
Kwa/pA bizonytalanság	1,5 dB

7. Kicsomagolás

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit. Kifogások esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.

⚠ FIGYELMEZTETÉS!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!

8. Üzembe helyezés előtt

Elektromos biztonság

Használat előtt az áramfejlesztőt és annak villamos fel- szereléseit (beleértve a vezetékeket és a dugós csatlakozásokat is) ellenőrizni kell, hogy megbizonyosodjon róla, nem hibásodtak-e meg.

Soha ne kösse össze a generátort az elektromos hálózattal (csatlakozó aljzat).

A fogyasztóhoz vezető vezetékek hosszát a lehető legrövidebbre kell kialakítani.

⚠ VESZÉLY!

Tüz- és robbanásveszély!

Az üzemanyag betöltéskor begyulladhat, vagy adott esetben fel is robbanhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat.

• Állítsa le és hagyja lehülni a motort.
• Tartsa távol a hőt, a lángot és a szikrát.
• Üzemanyagot csak a szabadban töltse fel.
• Viseljen védőkesztyüt.
• Kerülje börrel és a szemmel történő érintkezést.

- A készüléket az üzemanyag betöltési helyétől legalább 3 m távolságban indítsa el.

- Ügyeljen a tömítetlenségekre. Ha kifolyt a benzin, ne indítsa be a motort.

⚠ FIGYELMEZTETÉS!

Egészségkárosodás veszélye!

A benzin-/kenőolaj-gőz belélegzése súlyos egész-ségkárosodást okozhat, eszméletvesztéssel járhat, és szélsőséges esetben halált is okozhat.

• Ne lélegezze be a benzin/kenőolaj gözét.
• A készüléket csak a szabadban üzemeltesse.

MEGJEGYZÉS!

A készülék károsodása

Ha a készüléket túl kevés motor- és hajtóműolajjal, illetve olaj nélkül üzemelteti, az a motor károsodását okozhatja.

- Üzembe helyezés előtt töltsön be benzint és olajat. A készülékben kiszállításkor nincs sem motorolaj, sem hajtóműolaj.

MEGJEGYZÉS!

Környezeti károk!

A kifolyó olaj maradandóan beszennyezheti a környezetet. A folyadék erősen mérgező, és gyorsan vizszennyezést okozhat.

• Az olajat csak sík és szilárd felületen töltse be / ürítse le.
• Használjon betöltő csonkot vagy tölcsért.
• A leeresztett olajat fogja fel megfelelő edényben.
• A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírások szerint.
• Ártalmatlanítsa az olajat a helyben érvényes előírá- sok szerint.

8.1 Földelés (3. ábra)

⚠ Figyelem! Áramütés!

• A földeléshez ne használjon csupasz drótot.
- Az áramfejlesztőt biztonságosan földelni kell.

A ház földelése szükséges a statikus töltések levezetéséhez. Ennek kialakításához kösse egy kábel egyik végét az áramfejlesztő földelő csavarjára (16), a másik végét pedig külső földelő elemre (pl. földelő rúdra).

⚠ FIGYELEM!

Használat előtti ellenőrzés

• Ellenőrizze a motor minden oldalán, hogy nem szivárog-e belőle olaj vagy benzin.
• Ellenőrizze a motor olajszintjét.
• Ellenőrizze az üzemanyag szintjét; töltsön be legalább 2 liter E10 szuperbenzint.
• Ellenőrizze a légszűrő állapotát.
• Ellenőrizze az den üzemanyag vezetékeinek állapotát.
  • Figyeljen a sérülési jelekre.
• Ellenőrizze, hogy az összes védőburkolat a helyén van-e, és minden csavar meg van-e húzva.
• Gondoskodjon a készülék megfelelő szellőzéséről.
• Bizonyosodjon meg arról, hogy a gyertyapipa rögzítve van a gyújtógyertyán (23).
• Ha csatlakoztatva van valamilyen elektromos készülék az áramfejlesztőre, akkor válassza le.

8.2 Olaj betöltése (7 + 8. ábra)

⚠ Figyelem!

Az áramfejlesztőben kiszállításkor nincs motorolaj. Az üzembe helyezés előtt ezért feltétlenül töltse fel olajjal. A feltöltéshez használjon 15W40 olajat.

Rendszeresen, minden egyes üzembe helyezés előtt ellenőrizze az olajszintet. Ha túl alacsony az olajszint, károsodhat a motor.

1. Állítsa az áramfejlesztőt sík, vízszintes felületre.
2. Távolítsa el a motorburkolatot (3) oly módon, hogy kicsavarja a két csavart csillagcsavarhúzóval (nem tartozik a szállított elemek közé).
3. Csavarja ki a nívópálcát (20).
4. Töltse fel tartályt egy tölcsér (17) segítségével motorolajjal. Ügyeljen a 400 ml-es max. feltöltési mennyiségre. Óvatosan töltse be az olajat a betöltőcsonk alsó éléig.
5. Törölje le a nívópálcát (20) egy tiszta, szálmentes törlőkendővel.
6. Tegye vissza a nívópálcát (20), és ellenőrizze az olajszintet anélkül, hogy a mérőrudat visszacsavarná a helyére.
7. Az olajszint a nívópálca középső jelölésén belül kell legyen.
8. Ha túl alacsony az olajszint, adjon hozzá ajánlott mennyiségű olajat (max. 400 ml).
9. Ezután csavarja vissza a helyére a nívópálcát (20).
10. Tegye vissza a motorburkolatot (3), és rögzítse a helyére a két csavar ismételt meghúzásával.

8.3 Töltsön be üzemanyagot

Figyelem!

Az áramfejlesztőben kiszállításkor nincs benzin. Ezért üzembe helyezés előtt feltétlenül töltse fel benzinnel. Ehhez használjon E10 szuperbenzint.

1. Csavarja le a tanksapkát (2), majd a tölcsér (17) segítségével töltsön be maximum 6,3 I E10 szuperbenzint az üzemanyagtartályba.
2. Ügyeljen rá, hogy ne töltse túl az üzemanyag- tartályt (vegye figyelembe a töltésszint jelölését (26)!), és ne öntse mellé a benzint. Használjon üzemanyag-szürő betétet (25). A kiömlött benzint azonnal vegye fel, majd várjon, amíg a benzingő- zök elpárolognak (tüzveszély).
3. Zárja le a tartály fedelét (2).

⚠ FIGYELEM!

Tankoljon jól szellőző területen, leállított motorral. Ha a motor közvetlenül ezelőtt üzemben volt, akkor először hagyja lehűlni. Soha ne tankoljon épületen belül, ahol a benzingőz lánggal vagy szikrával érintkezhet.

A benzin rendkívül tüzveszélyes és robbanékony.

Az üzemanyag kezelésénél égéseket vagy egyéb sérüléseket szenvedhet.

9. Kezelés

⚠ Figyelem!

Az üzembe helyezés előtt feltétlenül szerelje össze teljesen a készüléket!

9.1 A motor indítása (5 + 6. ábra)

⚠️ Figyelem! Mérgezésveszély!

A készüléket csak a szabadban használja. Soha ne használja zárt vagy rosszul szellőző helyiségekben.

1. Állítsa a tanksapka szellőzését (2) „ON” állásba.
2. Állítsa a be-/kikapcsolót (11) „RUN” állásba.

Megjegyzés: Az energiatakarékossági kapcsolónak (10) „OFF” állásban kell lennie.

„Hideg” állapotban

1. Figyelem! Soha ne hagyja visszacsapódni a berántó szerkezetet (5). Ez károsodásokhoz vezethet.
2. Állítsa a be-/kikapcsolót (11) „Choke”, azaz szívató állásba.

3. Ezután rántsa meg hirtelen a berántó szerkezetet (5), míg be nem indul a motor. Ha a motor nem indul el, ismételje meg a folyamatot.

4. A motor beindulása után (kb. 15 - 30 másodperc) állítsa „CHOKE” állásról „RUN” állásba a be-/ki-kapcsolót (11). (6. ábra)

5. Ha a motor többszöri próbálkozás után sem indul be, akkor olvassa el a „Hibaelhárítás” c. fejezetet.

Megjegyzés:

Amikor a motort az első alkalommal indítják be, akkor a beindításhoz többszöri próbálkozás szükséges, hogy az üzemanyag a tartályból a motorba érjen.

Megjegyzés: Ha magas a külső hömérséklet, akkor előfordulhat, hogy az áramfejlesztő motorját akkor is szívató nélkül kell indítani, ha hideg a motor!

„Meleg” állapotban

1. Állítsa a be-/kikapcsolót (11) „RUN” állásba.
2. Ezután rántsa meg hirtelen a berántó szerkezetet (5). A készüléknek maximum 2 rántásra be kell indulnia. Ha a készülék még mindig nem indult be, ismételje meg a folyamatot az „Indítás hideg állapotban” résznél leírtak szerint.

9.2 A motor leállítása

Kikapcsolás előtt rövid ideig (kb. 30 másodpercig) hagyja az áramfejlesztőt terhelés nélkül járni, hogy le tudjon hűlni.

1. Állítsa a be-/kikapcsolót (11) „Kl” állásba.
2. Válassza le az áramátvevőket a készülékről.
3. Állítsa a tanksapka szellőzését (2) „OFF” állásba.

9.3 Üzemi kijelzés (6) (3. ábra)

Az üzemi kijelzés (6) akkor aktív, ha jár a motor.

9.4 Túlterhelés kijelzése (7) (3. ábra)

Ha túl nagy a teljesítményfelvétel, működésbe lép a túlterhelés elleni védelem, és lekapcsolja a 230 V\~csatlakozóaljzatokat (13).

1. Kapcsolja ki a készüléket a 9.2 szakaszban leírtak szerint.
2. Válassza le az áramátvevőket a készülékről.

9.5 „RESET” gomb (12) (3. ábra)

Ha kioldott a túlterhelés elleni védelem, és a túlterhelés kijelzése (7) pirosan világít, akkor a „RESET” gomb (12) révén lehet helyreállítani az inverteres áramfejlesztő kimeneti teljesítményét. Ezután nincs szükség a motor újraindítására.

1. Tartsa nyomva a „RESET“ gombot (12) 1 másodpercig, míg a (piros) lámpa ki nem alszik, és ki nem gyullad az üzemi kijelzés (6) (zöld) lámpája.

Ha nem oldott ki a túlterhelés elleni védelem, akkor a „RESET” gomb (12) hatástalan.

9.6 Olaj figyelmeztető kijelzése (8) (3. ábra)

Ez a visszajelző túl alacsony olajszint esetén gyullad ki, és kialszik, amint kellően magas az olajszint.

9.7 Olajlekapcsoló automatika

Az olajlekapcsoló automatika akkor kapcsol be, ha túl kevés olaj van a motorban. Ha túl kevés olaj van a motorban, villogni kezd az olaj figyelmeztető kijelzése (8). Az ellenőrző lámpa világít, ha az olaj mennyisége nem éri el a biztonsági mennyiséget. A motor rövid idő elteltével magától leáll. Az indítás csak azután lehetséges, hogy feltöltötte a motorolajat (lásd a 8.2 fejezetet).

Ez a visszajelző túl alacsony olajszint esetén gyullad ki, és kialszik, amint kellően magas az olajszint.

Ha túl alacsony az olajszint, az indítási kísérlet során világít az olaj figyelmeztető kijelzése (8). Töltsön be motorolajat a 8.2 szakaszban leírtak szerint, majd is-mételje meg az indítási műveletet.

9.8 Energiatakarékossági kijelzés (10) (3. ábra)

Az üresjárati üzemanyag-fogyasztás csökkentéséhez állítsa „ON” állásba az energiatakarékossági kapcsolót (10).

Ha olyan elektromos készülék van csatlakoztatva a berendezésre, melynek magas az indítási áramfel-vételük, például egy kompresszor, akkor az energia-takarékossági kapcsoló (10) ki kell legyen kapcsolva.

Az energiatakarékossági kapcsoló olyankor is „OFF” állásban kell legyen, amikor elindítja az áramfejlesztőt.

9.9 USB-csatlakozó (9) (3. ábra)

Ez az áramfejlesztő két USB-csatlakozóval rendelkezik. Ezek például okostelefonok töltésére használhatók.

9.10 Külső készülékek töltése (3. ábra) ⚠ VESZÉLY!

A helytelen feltöltés veszélyt jelent.

1. Dugja az adapterkábelt a 12 V kapcsokkal (19) az erre szolgáló 12 V DC csatlakozásba (14).
2. Ha kioldott a 12 V DC biztonsági kioldó (15), akkor a 12 V DC biztonsági kioldó (15), révén lehet helyreállítani az inverteres áramfejlesztő kimeneti teljesítményét. Tartsa nyomva a 12 V DC biztonsági kioldót (15) 1 másodpercig.
3. Ha nem oldott ki a 12 V DC biztonsági kioldó (15), akkor a 12 V DC biztonsági kioldó (15) hatástalan.

10. Tisztítás és karbantartás

Mielőtt bármilyen tisztítási vagy karbantartási munkálatot végezne a készüléken, állítsa le a motort, és húzza le a gyertyapipát (24) a gyújtógyertyáról (23).

FIGYELEM! Égési sérülések veszélye! Mielött megkezdené a tisztítást vagy a karbantartást, várja meg, amíg lehül a készülék.

10.1 Tisztítás

A védőberendezéseket, levegőnyílásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. A készüléket törölje le tiszta ronggyal, vagy fúvassa ki alacsony nyomású sűrített levegővel. Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.

Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.

10.2 Karbantartás

FIGYELMEZTETÉS!

A karbantartási munkálatok során mindig viseljen vé-dőkesztyűt és maszkot!

10.2.1 Az olajszint ellenőrzése

1. Járjon el a 8.2 szakaszban leírtak szerint.

10.2.2 Olajcsere (7 + 8. ábra)

Cserélje le a motorolajat az első 20 üzemóra után, majd 50 óránként, ill. három havonta.

Az olajcserét üzemmeleg motoron kell végrehajtani.

1. Állítsa az áramfejlesztőt sík, vízszintes felületre.

2. Távolítsa el a motorburkolatot (3) a 8.2 szakaszban leírtak szerint. (7. ábra)

3. Állítson készenlétbe felfogó tartályt (nem tartozik a szállított elemek közé).

4. Vegye ki a nívópálcát (20), és eressze le az olajat a felfogó tartályba oly módon, hogy megbillenti az áramfejlesztőt.

5. Töltsön be friss motorolajat (kb. 0,35 l).

6. Csavarja vissza a helyére a nívópálcát (20).

7. A használt olajat megfelelően ártalmatlanítsa.

10.2.3 Légszűrő (9 + 10. ábra) MEGJEGYZÉS!

Sérülésveszély!

Ha a motort szűrőelem nélkül, vagy sérült szűrőelem- mel üzemelteti, az a motor károsodásához vezethet.

- Soha ne járassa a motort a szűrőelem nélkül, vagy sérült szűrőelemmel. Így szennyeződés kerül a motorba, ami miatt súlyos motorkárok keletkezhetnek.

Tisztítsa meg a légszürőt (22) 50 üzemóránként, és szükség esetén cserélje ki.

1. Vegye le a motorburkolatot (3) (7. ábra).
2. Távolítsa el a légszűrő fedelét az oldalsó rögzítőfü- lek benyomásával.
3. Vegye ki a légszüröt (22).
4. A szűrő tisztításához nem szabad maró hatású tisztítószert és benzint használni.
5. Az egyes elemeket egy sík felületen kiütögetve tisztítsa meg. Erős szennyeződés esetén szappanlúggal mossa le, majd öblítse ki tiszta vízzel, és hagyja a levegőn megszáradni.
6. Az összeszerelés fordított sorrendben történik.

10.2.4 Gyújtógyertya (11 + 12. ábra)

⚠ FIGYELEM: A gyújtógyertyát csak hideg motornál cserélje!

Először 20 üzemóra után ellenőrizze, hogy a gyújtógyertya (22) nem szennyezett-e, és szükség esetén tisztítsa meg rézszörű kefével. A gyújtógyertya (22) karbantartását ezután 50 üzemóránként végezze.

1. Nyissa fel a gyújtógyertya burkolatát (4).
2. Csavaró mozdulattal húzza le a gyertyapipát (24).
3. Vegye ki a gyújtógyertyát (23) a mellékelt gyertyakulccsal (18).
4. Távolítson el minden szennyeződést a gyújtógyer- tya lábazatáról (23).
5. Szemrevételezéssel ellenőrizze a gyújtógyertyát (23). Drótkefével távolítsa el az esetleges lerakódásokat.
6. Ellenőrizze a gyújtógyertya-hézagot. Állítsa be a gyertyahézagot hézagmérővel 0,6 és 0,7 mm közé.
7. Az összeszerelés fordított sorrendben történik.

MEGJEGYZÉS

A laza gyújtógyertya túlmelegedhet és károsíthatja a motort. A gyújtógyertya túl erős meghúzása károsítja a hengerfejben a menetet.

10.2.5 Az üzemanyag-szűrő betét tisztítása (13 + 14. ábra)

Megjegyzés: Az üzemanyag-szűrő betét (25) egy szű-rőpohár, amely közvetlenül a tanksapka (2) alatt talál-ható, és minden betöltött üzemanyagot megszűr.

1. Állítsa a be-/kikapcsolót (11) „OFF” állásba.
2. Nyissa ki a tanksapkát (2).
3. Távolítsa el az üzemanyag-szűrő betétet (25) és a töltésszint jelölését (26). Tisztítsa meg az elemet nem gyúlékony oldószerrel vagy magas lobbanás-pontú oldószerrel.
4. Tegye vissza a helyére az üzemanyag-szűrő betétet (25) a töltésszint jelölésével (26) együtt.
5. Zárja le a tanksapkát (2).

Ha kérdése van, kérjük, adja meg az alábbi adatokat:

• A gép típustáblájának adatai
• A motor típustáblájának adatai

Fontos megjegyzés javítás esetén:

Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és üzemanyag nélkül küldje be a szervizállomásra.

10.3 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• A készülék típusa
• A készülék cikkszáma

Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Gyújtógyertya, légszűrő

* nem feltétlenül tartoznak a szállított elemek közé!

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

11. Tárolás

11.1 A tárolás előkészítése

1. Ürítse le a benzintartályt benzinleszívó szivattyúval (lásd a 11.2 szakaszt).
   Figyelmeztető megjegyzés: A benzint ne távolítsa el zárt helyiségben, tűz közelében vagy do-hányzás közben. A gázgőzök robbanáshoz vezethetnek, vagy tüzet okozhatnak.
2. Minden szezon után végezzen olajcserét.
3. Ehhez távolítsa el a régi motorolajat a meleg motorból, és töltsön be újat.
4. Távolítsa el a gyújtógyertyát (23). (12. ábra)
5. Egy olajkannával töltsön kb. 20 ml olajat a hengerbe.
6. Lassan húzza meg a berántót, hogy az olaj védje belülről a hengert.
7. Csavarja vissza a gyújtógyertyát (23).
8. A berendezést jól szellőző helyen tárolja.

11.2 Benzin leeresztése benzinleszívó szivattyúval Ha hosszabb ideig tárolja a készüléket, le kell ereszteni a benzint.

1. Tartson felfogó edényt a benzinleszívó szivattyú tömlője alá (nem tartozik a szállított elemek közé).
2. Csavarja le a tanksapkát (2), és távolítsa el.
3. Távolítsa el az üzemanyag-szűrő betétet (24).
4. Tolja bele a benzinleszívó szivattyú tömlőjét a benzintartályba, és eressze le teljesen a benzint a benzinleszívó szivattyú segítségével.
5. Tegye vissza az üzemanyag-szürö betétet (24).
6. Csavarja vissza a helyére a tanksapkát (2).

12. Szállítás

1. Ürítse le a benzintartályt benzinleszívó szivattyúval (lásd a 11.2 szakaszt).
2. Amennyiben üzemképes, hagyja járni a motort, amíg elfogyasztja a maradék benzint.
3. Eressze le a motorolajat a meleg motorból (a 10.2.2 Olajcsere című szakaszban leírtak szerint).
4. Távolítsa el a gyertyapipát (24) a gyújtógyertyáról (23).
5. Biztosítsa a készüléket például feszítőhevederekkel elcsúszás ellen.
6. Az áramfejlesztőt a markolatnál (1) fogva emelje meg és helyezze át.

13. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanitásra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk leiártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!
• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.

• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni úirahasznosításra:

• Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)

• Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.

- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.

- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

Az elhasználódott készülék ártalmatlanítási lehetőségeiről a helyi önkormányzatnál tájékozódhat.

Üzemanyagok és olajok

• A készülék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!
• Az üzemanyag és a motorolaj nem minősül kommunális hulladéknak, és nem szabad a csatornába önteni, ezek szelektíven gyűjtendők, illetve le kell adniőket ártalmatlanításra!
• Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.

14. Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
Nem indítható újra a motor	Az olajlekapcsoló automatika bekapcsol	Ellenőrizze az olajszintet, töltse fel a motorolajat
	A gyújtógyertya kormos	A gyújtógyertyát tisztítsa meg, ill. cserélje ki
	Nincs üzemanyag	Töltsön be üzemanyagot
A generátor feszültsége túl alacsony, vagy nincs feszültség alatt	Meghibásodott az elektronika	Javíttassa meg egy jóváhagyott szervizközpontban.
	Kioldott a túláram-megszakító	Indítsa újra a generátort, csökkentse a fogyasztást
	Elszennyeződött a levegőszűrő	Tisztítsa ki vagy cserélje ki a szűrőt

15. Karbantartási terv

A zavartalan üzemeltetés biztosítása érdekében feltétlenül tartsa be az alábbi karbantartási időközöket.

FIGYELEM! Az első üzembe helyezéskor be kell tölteni motorolajat és üzemanyagot.

	Minden egyes használat előtt	20 órányi üzemidőt követően	50 órányi üzemidőt követően	300 órányi üzemidőt követően
A motorolaj ellenőrzése	X
A motorolaj cseréje Először, aztán 50		óránként	X
A légszűrő ellenőrzése	X			Szüks. esetén a szűrőbetét cseréje
A légszűrő tisztítása X
A készülék szemrevételezéses ellenőrzése	X
A gyújtógyertya tisztítása			Gyertyahézag: 0,6 - 0,7 mm, szüks. esetén cserélje le
A fojtószelep ellenőrzése és újrabeállítása				X*
A hengerfej tisztítása				X*
Szelephézag beállítása				X*
Figyelem: Az „X*” betűvel jelölt pontokat kizárólag arra illetékes szaküzemmel végeztesse el.

10.2.4 Süüteküünal (joon. 11 + 12)

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Gwarancja PL
