Tuotetyyppi	Invertterigeneraattori
Merkki	Scheppach
Malli	SG3500
Jatkuva teho (COP) 230 V	3,0 kW
Maksimi teho (P_max) 230 V	3,2 kW
Huipputeho (P_peak) 230 V	3,5 kW
Nimellisjännite	230 V~
Nimellisvirta (2 pistorasiaa 230 V)	2 x 13 A
Nimellisvirta 12 V DC	8,0 A
USB-pistorasia	2 x 2,1 A
Taajuus	50 Hz
Teholuokka	G1
Tehokerroin	φ 1
Laatuluokka	A
Moottorityyppi	4-tahti, 1 sylinteri, ilmajäähdytys
Iskutilavuus	141 cm³
Moottorin maksimiteho	3,6 kW / 4,8 hv
Polttoaine	Super E10-bensiini
Säiliön tilavuus	6,3 L
Moottoriöljy	15W40, n. 400 ml
Kulutus täydellä kuormalla	1,78 L/h
Käyttölämpötila max.	40 °C
Korkeus max.	1000 m
Sytytystulppa	A7RTC, kärkiväli 0,6-0,7 mm
Äänitehotaso (L_WA)	96 dB
Äänenpainetaso (L_pA)	74,6 dB
Suojausluokka	IP23M
Paino	Noin 25 kg (arvio)
Mitat (P x L x K)	Noin 55 x 40 x 45 cm (arvio)
Sytytystapa	Köysikäynnistin
Suojaustoiminnot	Automaattinen öljynpysäytys, ylikuormitussuoja, ylikuormitushälytin
Energiansäästö	ECO-kytkin
Mukana tulevat tarvikkeet	Suppilo, sytytystulpan avain, 12 V kaapeli, käyttöohje
Takuu	CE-vaatimustenmukaisuus, lakisääteinen takuu

Usein kysytyt kysymykset - SG3500 SCHEPPACH

Millaista polttoainetta Scheppach SG3500 -generaattorissa tulee käyttää?

Käytä ainoastaan Super E10-bensiiniä. Älä koskaan käytä öljy-bensiini-seosta tai muuta polttoainetta.

Kuinka käynnistää generaattori kylmänä?

Aseta päälle/pois-pääkytkin asentoon 'Choke' (manuaalinen rikastin). Vedä lujasti köysikäynnistimestä, kunnes moottori käynnistyy. 15-30 sekunnin kuluttua käännä kytkin asentoon 'RUN'.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista öljytaso (automaattinen pysäytys saattaa olla aktivoitunut), sytytystulpan kunto (puhdista tai vaihda) ja polttoainetaso. Katso käyttöohjeen 'Vianmääritys'-lukua.

Millaista moottoriöljyä käytetään ja kuinka paljon?

Käytä moottoriöljyä 15W40. Tilavuus on noin 400 ml. Tarkista taso mittatikulla ja täytä keskimerkkiin asti kiristämättä mittatikkua.

Kuinka huoltaa ilmansuodatinta?

Puhdista ilmansuodatin 50 käyttötunnin välein. Napauta sitä tasaisella pinnalla tai pese se saippuavedellä, huuhtele ja anna kuivua. Älä koskaan käytä moottoria ilman suodatinta.

Mitkä ovat öljynvaihtovälit?

Vaihda öljy 20 ensimmäisen käyttötunnin jälkeen, sitten 50 tunnin tai kolmen kuukauden välein. Tyhjennä öljy lämpimänä helpomman valutuksen varmistamiseksi.

Voinko käyttää generaattoria sisätiloissa?

Ei, älä koskaan sisätiloissa tai huonosti tuuletetussa tilassa. Pakokaasut ovat myrkyllisiä. Käytä sitä vain ulkona, vähintään 1 m päässä seinistä.

Mitä ylikuormitushälytin (punainen merkkivalo) tarkoittaa?

Se ilmaisee 230 V pistorasioiden ylikuormitusta. Irrota laitteet, sammuta generaattori, paina sitten 'RESET'-painiketta 1 sekunnin ajan palauttaaksesi virran.

Kuinka säilyttää generaattoria käytön jälkeen?

Tyhjennä polttoainesäiliö imupumpulla. Tyhjennä lämmin öljy ja täytä uudella öljyllä. Irrota sytytystulppa, kaada 20 ml öljyä sylinteriin ja vedä hitaasti käynnistimestä. Säilytä hyvin ilmastoidussa paikassa.

Mikä on 12 V maksimiteho?

12 V DC -pistorasia antaa 8,0 A. Se on suojattu turvakytkimellä. Käytä mukana tulevaa 12 V kaapelia akkujen lataamiseen tai 12 V laitteiden virtalähteenä.

KÄYTTÖOHJE SG3500 SCHEPPACH

Laitteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyyn tarvittavia toimenpiteitä.

		Huomio! Koneeseen kiinnitettyjen turvamerkkien ja varoitusten sekä turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi aiheuttaa vakavia vammoja tai jopa kuoleman.
		Varoitus - Lue käyttöohje vähentääksesi loukkaantumisriskiä.
		Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman.
		Käytä työkäsineitä!
		Älä altista laitetta sateelle.
		Avotuli ja tupakointi on ehdottomasti kielletty laitteen lähellä!
		Varo kuumia osia.
		Varo sähköjännitettä.
		Varmista, että muut henkilöt pysyvät riittävän turvavälin päässä. Pyydä asiattomia henkilöitä pysymään kaukana laitteesta. Huomioi kuumat pinnat! Palovammojen vaara.
		Sammuta moottori aina ennen puhdistus- ja huoltotöiden aloittamista ja irrota sytytystulppapistoke sytytystulpasta.
		Myrkytysvaara! Käytä laitetta vain ulkona eikä koskaan suljetuissa tai huonosti tuuletetuissa tiloissa.
		Moottoria käynnistettäessä syntyy kipinöitä. Ne voivat sytyttää lähellä olevat palavat kaasut.
		Lue käyttöohjeen koko sisältö huolellisesti ennen käyttöönottoa!
		Tärkeää. Sammuta moottori, ennen kuin lisäät polttoainetta. Älä täytä laitteen ollessa käynnissä.
		Ole polttoaineiden ja voiteluaineiden käsittelyssä erittäin varovainen!
		Öljyntason tarkastus
		Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
⚠ Huomio!		Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä.

Sisällysluettelo:

Sivu:

1. Johdanto 268
2. Laitteen kuvaus.... 268
3. Toimituksen sisältö 268
4. Määräystenmukainen käyttö 268
5. Yleiset turvallisuusohjeet....269
6. Tekniset tiedot....272
7. Purkaminen pakkauksesta 272
8. Ennen käyttöönottoa....272
9. Käyttö 274
10. Puhdistus ja huolto 275
11. Varastointi 277
12. Kuljetus 277
13. Hävittäminen ja kierrätys 277
14. Ohjeet häiriöiden poistoon....278
15. Huoltokaavio 279
16. Vaatimustenmukaisuusvakuutus 297

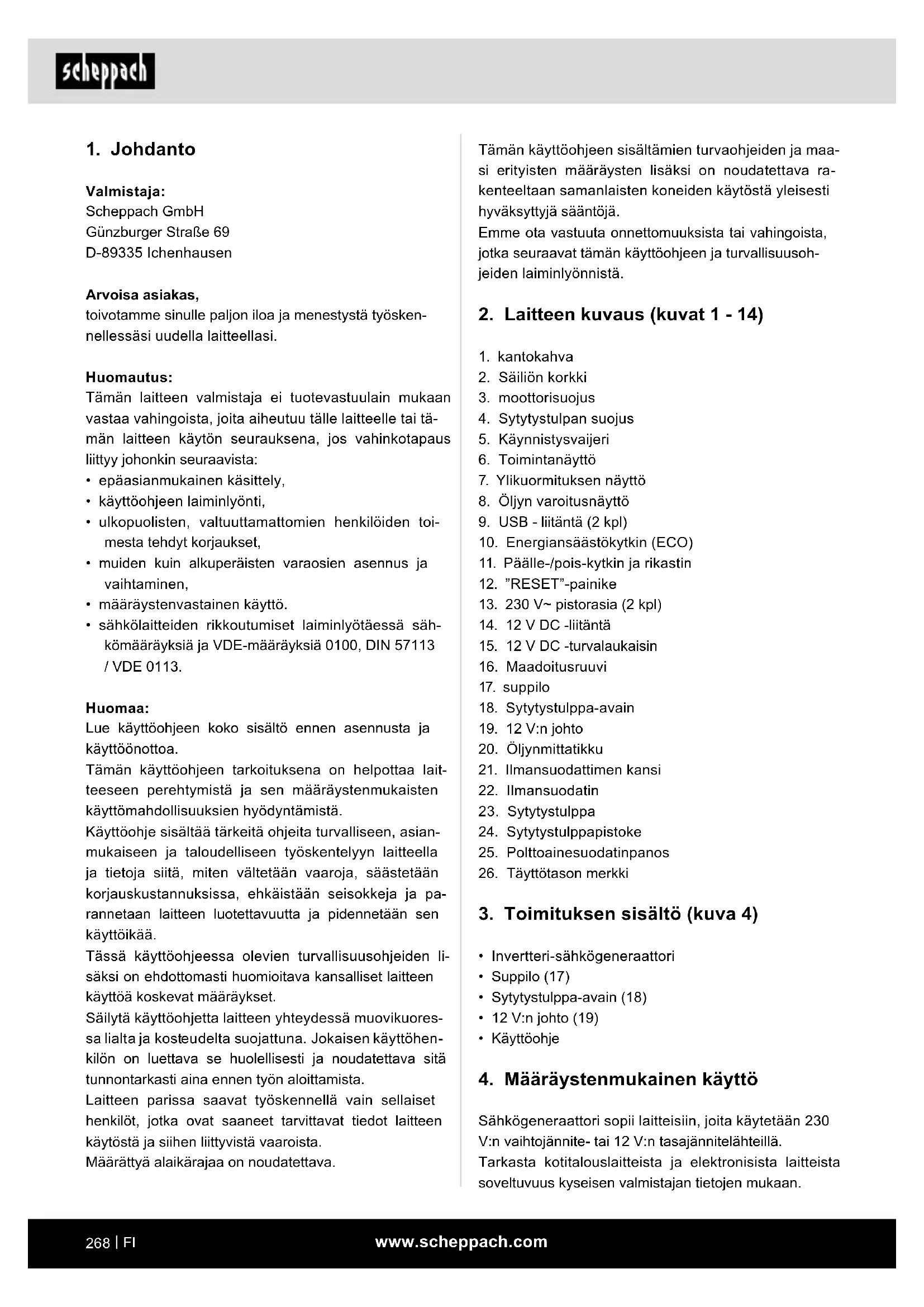

1. Johdanto

Valmistaja:

Scheppach GmbH

toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
- määräystenvastainen käyttö.
- sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa lait- teeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista.

Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samanlaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuvat 1 - 14)

1. kantokahva
2. Säiliön korkki
3. moottorisuojus
4. Sytytystulpan suojus
5. Käynnistysvaijeri
6. Toimintanäyttö
7. Ylikuormituksen näyttö
8. Öljyn varoitusnäyttö
9. USB - liitäntä (2 kpl)
10. Energiansäästökytkin (ECO)
11. Päälle-/pois-kytkin ja rikastin
12. "RESET"-painike
13. 230 V\~ pistorasia (2 kpl)
14. 12 V DC -liitäntä
15. 12 V DC -turvalaukaisin
16. Maadoitusruuvi
17. suppilo
18. Sytytystulppa-avain
19. 12 V:n johto
20. Öljynmittatikku
21. Ilmansuodattimen kansi
22. Ilmansuodatin
23. Sytytystulppa
24. Sytytystulppapistoke
25. Polttoainesuodatinpanos
26. Täyttötason merkki

3. Toimituksen sisältö (kuva 4)

• Invertteri-sähkögeneraattori
• Suppilo (17)
• Sytytystulppa-avain (18)
  • 12 V:n johto (19)
• Käyttöohje

4. Määräystenmukainen käyttö

Sähkögeneraattori sopii laitteisiin, joita käytetään 230 V:n vaihtojännite- tai 12 V:n tasajännitelähteillä.

Tarkasta kotitalouslaitteista ja elektronisista laitteista soveltuvuus kyseisen valmistajan tietojen mukaan.

Huomio! Sähkögeneraattori ei sovellu liitettäväksi kotitalouden varavirtalähteeksi. Se voi johtaa sähkögeneraattorin tai muiden sähkölaitteiden vahingoittumiseen.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvalli-suusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Konetta käyttävien ja huoltavien henkilöiden on perehdyttävä niihin ja heillä on oltava tiedot mahdollisista vaaroista.

Sen lisäksi voimassa olevien tapaturmantorjuntamää- räyksiä on noudatettava tunnontarkasti.

Muita yleisiä työterveys- ja turvateknisiä säädöksiä on noudatettava.

Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Yleiset turvallisuusohjeet

Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä: △

Lisäksi käyttöohjeessa on muita tärkeitä tekstinkohtia, jotka on merkitty sanalla "HUOMIO!".

△ Huomio!

Loukkaantumisien ja vahinkojen välttämiseksi on laitteiden käytössä noudatettava muutamia turvatoimenpiteitä. Lue siksi käyttöohje/turvallisuusohjeet huo- lellisesti läpi. Jos laite luovutetaan toiselle henkilölle, nämä käyttöohjeet/turvallisuusohjeet on luovutettava laitteen mukana. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

⚠ VAARA

Jos tätä ohjetta ei noudateta, on olemassa erittäin suuri hengenvaara tai hengenvaarallisten vammojen vaara.

⚠️ VAROITUS

Jos tätä ohjetta ei noudateta, on olemassa hengenvaa-ra tai vakavien vammojen vaara.

⚠️ VARO

Jos tätä ohjetta ei noudateta, on olemassa lievien -keskivakavien vammojen vaara.

HUOMAUTUS!

Jos tätä ohjetta ei noudateta, on olemassa moottorintai muiden esineiden vahingoittumisen vaara.

1. Virta-aggregaattiin ei saa tehdä mitään muutoksia.

2. Valmistajan säätämää käyntinopeutta ei saa muuttaa. Virta-aggregaatti tai liitetyt laitteet voivat vaurioitua.

3. Myrkytysvaara! Pakokaasut, polttoaineet ja voiteluaineet ovat myrkyllisiä, pakokaasuja ei saa hengittää.

4. Tulipalon vaara! Bensiini ja bensiinihöyryt ovat helposti syttyviä ja räjähdysherkkiä.

5. Moottorin pakokaasut ovat myrkyllisiä. Sähkögeneraattoria ei saa käyttää tiloissa, joissa ei ole ilmanvaihtoa. Kun sähkögeneraattoria käytetään hyvän ilmanvaihdon omaavissa tiloissa, on pakokaasut johdettava letkulla suoraan ulkoilmaan, ja tulipalo- ja räjähdysvaaran ehkäisemistä koskevia lisävaatimuksia on noudatettava. Myös pakokaa- suletkua käytettäessä saattaa myrkyllisiä pakokaasuja päästä ilmaan. Palovaaran vuoksi pakokaasuletkua ei saa koskaan suunnata syttyviä aineita kohden.

6. Älä käytä virta-aggregaattia koskaan tiloissa, joissa on herkästi syttyviä aineita.

7. Kuumat pinnat! Palohaavojen vaara, älä koske pa-kokaasulaitteeseen tai käyttöaggregaattiin.

8. Älä koske mekaanisesti liikkuviin tai kuumiin osiin. Älä poista suojakansia.

9. Suojavarustus! Käytä sopivia kuulosuojaimia, kun oleskelet laitteen lähellä.

10. Huollossa ja lisätarvikkeina saa käyttää vain alku-peräisosia.

11. Korjaus- ja säätötyöt saa tehdä vain valtuutettu alan ammattilainen.

12. Suojaudu sähkön aiheuttamilta vaaroilta.

13. Älä koskaan tartu märin käsin virta-aggregaattiin.

14. Käytä ulkona vain ulkokäyttöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa (H07RN).

15. Jos käytetään jatkojohtoja tai liikuteltavia jakeluverkkoja, vastusarvo ei saa olla yli 1,5 Ω. Ohjearvona pätee, että johtojen kokonaispituus ei saa olla yli 60 m, kun johdon poikkileikkausala on 1,5 mm². Kun poikkileikkausala on 2,5 mm², johtojen kokonaispituus ei saa olla yli 100 m.

16. Älä käytä virta-aggregaattia koskaan vesi- tai lumisateessa.

17. Sammuta moottori aina kuljetuksen ajaksi ja lisät-täessä polttoainetta.

18. Polttoaine on palavaa ja herkästi syttyvää. Älä täytä käytön aikana. Älä täytä, jos lähistöllä tupakoidaan tai jos lähellä on avotuli. Älä läikytä polttoainetta.

19. Älä lisää polttoainetta tai tyhjennä polttoainesäiliö-tä avonaisen valon, tulen tai kipinöiden lähellä. Ei saa tupakoida!

20. Sähkögeneraattorin käyttäminen ukkosella on kielletty. - Salamaniskun vaara!

21. Sijoita virta-aggregaatti turvalliseen, tasaiseen paikkaan. Laitteen ollessa käytössä sen kääntäminen ja kallistaminen tai paikan vaihtaminen on kiellettyä.

22. Sijoita virta-aggregaatti vähintään 1 metrin päähän seinistä ja liitetyistä laitteista.

23. Lapset on suojattava niin, että he pysyvät turvallisen välimatkan päässä invertteri-sähkögeneraattorista.

24. Jotkut iskumäntäpolttomoottorin osat ovat kuumia ja voivat aiheuttaa palovammoja. Lisäksi on huo-mioitava sähkögeneraattorissa olevat varoitukset.

25. Teknisissä tiedoissa äänitehotasosta (LWA) ja äänenpainetasosta (LpA) ilmoitetut arvot ovat päästötasoja, eivätkä ehdottomasti ilmoita varmaa työtasoa. Koska emissio- ja immissiotason välillä on yhteys, ei sitä voida luotettavasti käyttää mahdollisesti tarvittavien lisävarotoimenpiteiden määritykseen. Työvoiman ajankohtaisen immissiotason vaikutustekijöihin kuuluvat työtilan ominaisuudet, muut melulähteet, ilmaäänet, jne. kuten esimerkiksi koneiden ja muiden lähellä olevien prosessien lukumäärä sekä aikajakso, jona käyttäjä altistuu melulle. Sallittu immissiotaso voi myös eri maissa olla erilainen. Tämä tieto antaa kuitenkin koneen käyttäjälle mahdollisuuden arvioida paremmin riskejä ja mahdollisia vaaroja. Tapauskohtaisesti tulee asennuksen jälkeen tehdä akustisia mittauksia äänenpainetason määrittämiseksi.

26. Varoitus! Noudata invertteri-sähkögeneraattorin käyttöpaikalla voimassa olevia sähköturvallisuus-määräyksiä.

27. Varoitus! Huomioi invertteri-sähkögeneraattorin avulla toteutettavaa laitteiston virransyötön jatka-mista koskevat vaatimukset ja varotoimenpiteet sekä tämän laitteiston suojatoimenpiteet ja noudatettavat direktiivit.

28. Invertteri-sähkögeneraattoreita saa käyttää enintään nimellisteholla ympäristön normaaleissa nimellisolosuhteissa. Jos invertteri-sähkögeneraattoria käytetään olosuhteissa, jotka eivät vastaa standardin ISO 8528-8:2016, 7.1 referenssiolosuhteita ja moottorin tai generaattorin jäähdytys on rajoittunut, esim. koska käyttö tapahtuu rajoitetuissa tai ahtaissa tiloissa, täytyy tehoa alentaa.

29. Suuren mekaanisen kuormituksen vuoksi tulee käyttää vain kuormitusta kestäviä kumiletkuja (IEC 60245-4:n mukaisesti) tai muuta vastaavaa varustusta.

30. Huomioi invertteri-sähkögeneraattorin käyttöpai- kalla voimassa olevat sähköturvallisuusmääräyk- set.

31. Huomioi invertteri-sähkögeneraattorin avulla toteutettavaa laitteiston virransyötön jatkamista koskevat vaatimukset ja varotoimenpiteet sekä tämän laitteiston suojatoimenpiteet ja noudatettavat direktiivit.

Sähköturvallisuus

1. Sähkögeneraattori ja sen sähkövarusteet (mukaan lukien johdot ja pistoliitännät) on tarkastettava ennen käyttöä sen varmistamiseksi, että niissä ei ole vikoja.

2. Sähkögeneraattoria ei saa liittää muihin virtalähteisiin, kuten esimerkiksi energialaitoksen sähköverkkoon. Erityistapauksissa, kun halutaan varaliitäntä olemassa oleviin sähköjärjestelmiin, tämän liitännän saa teettää vain pätevällä sähköasentajalla, jonka on huomioitava julkisen sähköverkon, sitä käyttävän varustuksen ja sähkögeneraattorin käytössä tarvittavan varustuksen erot. Erot on määriteltävä käyttöohjeessa tämän ISO 8528:n osan mukaisesti.

3. Suojaus sähköiskua vastaan riippuu suojakytkimistä, jotka on määritetty tarkasti sähkögeneraattoria varten. Jos suojakytkin on vaihdettava, se on vaihdettava samat mitoitus- ja teho-ominaisuudet omaavaan suojakytkimeen.

Varoitus! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

HUOMIO: Käytä polttoaineena ainoastaan Super E10 -bensiiniä.

⚠ Bensiinin käsittely

△ Hengenvaara! Bensiini on myrkyllistä ja erittäin herkästi syttyvää.

• Säilytä bensiiniä vain sille tarkoitetuissa ja tarkastetuissa säilöissä (kanistereissa). Säiliöiden sulkukorkit on aina kierrettävä asianmukaisesti kiinni ja kiristettävä. Vialliset sulkuosat on turvallisuussyiden vuoksi vaihdettava.
• Pidä bensiini loitolla kipinöistä, avotulesta, jatkuvas-ta tulesta, lämmönlähteistä ja muista syttymisläh-teistä. Älä tupakoi!
• Tankkaa vain ulkona äläkä tupakoi tankkaamisen aikana.
• Sammuta polttomoottori ja anna sen jäähtyä ennen tankkausta.
• Bensiiniä on täytettävä ennen polttomoottorin käynnistämistä. Kun polttomoottori on käynnissä tai kun kone on kuuma, polttoainesäiliön korkkia ei saa avata eikä bensiiniä saa täyttää.
• Avaa polttoainesäiliön korkki varovaisesti ja hitaasti. Odota paineen hallittua purkautumista ja ota säiliön korkki vasta sen jälkeen kokonaan pois.
• Käytä tankatessasi sopivaa suppiloa tai täyttöputkea, jotta polttoainetta ei voi valua polttomoottorin ja kotelon tai nurmen päälle.
• Älä täytä polttoainesäiliötä liikaa!
• Jotta polttoaineelle jää tilaa laajentumista varten, polttoainesäiliötä ei saa koskaan täyttää täyttöputken alareunaa ylemmäs. Huomioi polttomoottorin käyttöohjeessa olevat lisätiedot.

• Jos bensiini on valunut yli, polttomoottorin saa käynnistää vasta sen jälkeen, kun bensiinin likaa-mat pinnat on puhdistettu. Kaikenlaisia sytytyksiä on vältettävä siihen asti, kunnes bensiinihöyryt ovat haihtuneet (pyyhi kuivaksi).

• Pyyhi läikkynyt polttoaine aina pois.

• Jos bensiiniä on päässyt vaatteisiin, vaatteet on vaihdettava.
• Säiliön korkki on aina kierrettävä aina tankkaamisen jälkeen asianmukaisesti kiinni ja kiristettävä. Laitetta ei saa ottaa käyttöön, jos alkuperäistä säiliön korkkia ei ole kierretty kiinni.
• Tarkasta turvallisuussyistä polttoainejohto, polttoainesäiliö, polttoainesäiliön korkki ja liitännät säännöllisesti vaurioiden, vanhenemisen (hapertuminen), lujan kiinnityksen ja mahdollisten vuotokohtien osalta ja vaihda ne tarvittaessa.
• Tyhjennä säiliö vain ulkona.
• Älä koskaan käytä juomapulloja tai vastaavia käyttöaineiden, kuten bensiinin, hävittämiseen tai säilyttämiseen. Ihmiset, erityisesti lapset, voivat vahingossa juoda niistä.
• Älä koskaan säilytä bensiiniä sisältävää laitetta rakennuksen sisällä. Muodostuvat bensiinihöyryt voivat joutua kosketuksiin avotulen tai kipinöiden kanssa ja syttyä.
• Älä pysäköi laitetta ja polttoainesäiliötä lämmittimien, lämmityspuhaltimien, hitsauslaitteiden ja muiden lämmönlähteiden lähelle.

Räjähdysvaara!

Jos käytön aikana havaitaan vika säiliössä, säiliön korkissa tai polttoainetta johtavissa osissa (polttoainejohdot), polttomoottori on heti sammutettava. Sen jälkeen on otettava yhteyttä alan jälleenmyyjään.

Jäännösriskit

Laite on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Sähkövirran aiheuttama vaara terveydelle, jos käytetään epäasianmukaisia virtajohtoja.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
• Vältä sähkögeneraattorin tahatonta käyttöönottoa.
• Käytä laitetta tässä käyttöohjeessa suositellulla tavalla. Näin saavutetaan sähkögeneraattorin optimaalinen teho.

6. Tekniset tiedot

Sähkögeneraattori	Digitaalinen invertteri
Kotelointiluokka IP23M
Jatkuva teho P_n (COP)(230 V) (S1)	3,0 kW
Suurin teho P_max (230 V)(S2 5min)	3,2 kW
Suurin teho P_peak (230 V)(S2 2s)	3,5 kW
Verkkojännite U_n	230 V~
Nimellisvirta I_n	2 x 13 A (230 V~)
Nimellisvirta I_n	8,0 A (12V)
Nimellisvirta I_n	2 x 2,1 A (USB)
Taajuus F_n	50 Hz
Teholuokka G1
Tehokerroin φ 1
Laatuluokka A
Käyttömoottorin rakennetyyppi	4-tahtinen, 1 sylinterinen, ilmajäähdytteinen
Iskutilavuus 141 cm	^3
Maks. teho (moottori)	3,6 kW / 4,8 PS
polttoaine	Super E10 -bensiini
Säiliön tilavuus	6,3 l
Moottoriöljyn tyyppi	15W40
Öljymäärä (noin)	400 ml
Kulutus täydellä kuormituksella	1,78 l/h
Lämpötila enint.	40 °C
Suurin asennuskorkeus (merenpinnan yläpuolella)	1000 m
Sytytystulppa	A7RTC

Oikeus teknisiin muutoksiin pidätetään!

Käyttötapa S1 (jatkuva käyttö)

Konetta voidaan käyttää jatkuvasti ilmoitetulla teholla.

Käyttötapa S2 (lyhytaikainen käyttö)

Konetta saa käyttää lyhytaikaisesti maksimi- tai huip-puteholla.

Melu ja tärinä

⚠ Varoitus: Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, on käytettävä sopivia kuulosuojaimia.

Melun syntymistä koskevat tiedot standardien EN ISO 3744:1995, ISO 8528-10:1998 mukaan

Meluarvot

Äänen tehotaso L_WA	96 dB
Äänen painetaso L_pA	74,6 dB
Epävarmuus K_wa/pA	1,5 dB

7. Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.
• Perehdy laitteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa laitteesi tuotenumero ja valmistusvuosi.

⚠️ VAROITUS!

Laite ja pakkausmateriaali eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

8. Ennen käyttöönottoa

Sähköturvallisuus

Sähkögeneraattori ja sen sähkövarusteet (mukaan lukien johdot ja pistoliitännät) on tarkastettava ennen käyttöä sen varmistamiseksi, että niissä ei ole vikoja.

Virta-aggregaattia ei saa koskaan yhdistää sähköverk- koon (pistorasiaan).

Johtopituudet sähkölaitteisiin on pidettävä mahdollisimman lyhyenä.

⚠ VAARA!

Tulipalo- ja räjähdysvaara!

Polttoaine voi syttyä ja mahdollisesti räjähtää täytön aikana. Tämä johtaa vakaviin palovammoihin tai kuo- lemaan.

- Sammuta moottori ja anna sen jäähtyä.

- Pidä kuumuus, liekit ja kipinät loitolla.

- Täytä polttoainetta vain ulkona.

- Käytä suojakäsineitä.

- Vältä kosketusta ihon ja silmien kanssa.

- Käynnistä laite vähintään 3 m etäisyydellä polttoaineen täyttöpaikasta.

- Huomioi vuodot. Jos bensiiniä vuotaa ulos, älä käynnistä moottoria.

⚠️ VAROITUS!

Vaara terveydelle!

Bensiini-/voiteluöljyhöyryjen hengittäminen voi aiheuttaa vakavia terveyshaittoja, tajuttomuutta ja ääritapa- uksissa kuoleman.

- Älä hengitä bensiini-/voiteluainehöyryjä.

- Käytä laitetta vain ulkona.

HUOMAUTUS!

Laitteen vahingoittuminen

Jos laitetta käytetään ilman moottori- ja vaihteistoöljyä tai liian vähäisellä määrällä sitä, seurauksena voi olla moottorivaurio.

- Täytä bensiiniä ja öljyä ennen käyttöönottoa. Laite toimitetaan ilman moottori- ja vaihteistoöljyä.

HUOMAUTUS!

Ympäristövahingot!

Vuotanut öljy voi saastuttaa ympäristöä pysyvästi. Neste on erittäin myrkyllistä, ja se voi johtaa nopeasti vesistöjen saastumiseen.

- Täytä/tyhjennä öljyä vain tasaisella, päällystetyllä pinnalla.

- Käytä täyttöputkea tai suppiloa.

- Kerää valunut öljy sopivaan astiaan.

- Pyyhi roiskunut öljy heti huolellisesti pois ja hävitä rievut paikallisten määräysten mukaisesti.

- Hävitä öljy paikallisten määräysten mukaisesti.

8.1 Maadoitus (kuva 3)

⚠️ Huomio! Sähköisku!

- Älä käytä paljaita johtimia maadoitukseen.

- Sähkögeneraattorin on oltava maadoitettu.

Staattisten varauksien poisjohtamiseksi tarvitaan kotelon maadoitus. Yhdistä johto tätä varten yhdeltä puolelta sähkögeneraattorin maadoitusruuviin (16) ja toiselta puolelta ulkoiseen maahan (esim. sauvamaadoittimeen).

HUOMIO!

Tarkastukset ennen käyttöä

- Tarkasta moottori joka puolelta öljy- tai bensiinivuotojen varalta.

• Tarkasta moottoriöljyn määrä.

- Tarkasta polttoaineen määrä – Täytä vähintään 2 litraa Super E10 -bensiiniä.

• Tarkasta ilmansuodattimen kunto.

• Tarkasta polttoaineletkujen kunto.

• Huomioi vaurioista kertovat merkit.

- Tarkasta, että kaikki suojukset on asetettu paikoilleen ja että kaikki ruuvit on kiristetty.

• Varmista laitteen riittävä tuuletus.

- Varmista, että sytytystulppapistoke on kiinnitetty sytytystulppaan (23).

- Tarvittaessa irrota liitetty sähkölaite virta-aggregaatista.

8.2 Öljyn täyttäminen (kuvat 7 + 8)

⚠️ Huomio!

Sähkögeneraattori toimitetaan ilman moottoriöljä. Täytä öljä sen vuoksi ennen käyttöönottoa. Käytä tätä varten 15W40-öljä.

Tarkasta öljytaso säännöllisesti ennen jokaista käyttönottoa. Liian alhainen öljyntaso voi vahingoittaa moottoria.

1. Sijoita sähkögeneraattori tasaiselle, suoralle pinnalle.

2. Poista moottorisuojus (3) kiertämällä molemmat ruuvit irti ristipääruuvimeisselillä (ei sisälly toimitukseen).

3. Kierrä öljynmittatikku (20) ulos.

4. Täytä säiliö moottoriöljyllä käyttäen suppiloa (17). Huomioi suurin täyttömäärä 400 ml. Täytä öljyä varovasti täyttöputken alareunaan asti.

5. Pyyhi öljynmittatikku (20) puhtaalla, nukkaamattomalla liinalla.

6. Aseta öljynmittatikku (20) uudelleen sisään ja tarkasta öljyn täyttötaso kiertämättä mittatikkua uudelleen kiinni.

7. Öljytason on oltava öljynmittatikun keskimmäisen merkin sisällä.

8. Jos öljyn täyttötaso on liian alhainen, lisää suositeltu määrä öljyä (enint. 400 ml).

9. Kierrä öljynmittatikku (20) sen jälkeen uudelleen kiinni.

10. Aseta moottorisuojus (3) paikalleen ja kiinnitä se uudelleen kahdella ruuvilla.

8.3 Täytä polttoainetta

△ Huomio!

Sähkögeneraattori toimitetaan ilman bensiiniä. Bensiiniä on sen vuoksi ehdottomasti täytettävä ennen käyttöönottoa. Käytä tätä varten Super E10 -bensiiniä.

1. Kierrä säiliön korkki (2) auki ja täytä säiliöön enintään 6,3 litraa Super E10 -bensiiniä täyttöputken (17) avulla.
2. Varmista, ettei säiliö tule liian täyteen (huomioi täyttötason merkki (26)!) ja ettei bensiiiniä läiky ulos. Käytä polttoainesuodatinpanosta (25). Pyyhi läikkynyt bensiiini heti pois ja odota, kunnes bensii-nihöyryt ovat haihtuneet (syttymisvaara).
3. Sulje polttoainesäiliön kansi (2).

HUOMIO!

Tankkaa hyvin tuuletetussa paikassa moottorin ol- lessa sammutettuna.

Jos moottoria oli käytetty, anna sen ensin jäähtyä. Älä koskaan tankkaa moottoria rakennuksessa, missä bensiinihöyryt voivat syttyä tai jossa voi olla kipinöitä.

Bensiini on äärimmäisen palovaarallista ja räjähtävää ainetta. Polttoainetta käsiteltäessä voi saada palovammoja tai muita vakavia vammoja.

9. Käyttö

△ Huomio!

Asenna laite ehdottomasti täydellisesti ennen sen käyttöönottoa!

9.1 Moottorin käynnistäminen (kuva 5 + 6)

⚠️ Huomio! Myrkytysvaara!

Käytä laitetta vain ulkona eikä koskaan suljetuissa tai huonosti tuuletetuissa tiloissa.

1. Aseta tuuletus säiliön korkissa (2) asentoon "ON".
2. Aseta virtakytkin (11) "RUN"-asentoon.

Huomautus: Energiansäästökytkimen (10) täytyy olla "OFF"-asennossa.

"Kylmässä" olotilassa

1. Huomio! Älä koskaan päästä käynnistysvaijeria (5) paiskautumaan takaisin. Se voi johtaa vahinkoihin.
2. Aseta virtakytkin (11) "Choke"-asentoon (rikastin).
3. Vedä käynnistysvaijeria (5) nyt rivakasti, kunnes moottori käynnistyy. Jos moottori ei käynnisty, toista toimenpiteet.
4. Aseta virtakytkin (11) moottorin käynnistytyä (noin 15-30 sekunnin kuluttua) asennosta "CHOKE" (rikastin) asentoon "RUN" (ajo). (Kuva 6)
5. Jos moottori ei useiden yritysten jälkeenkään käynnisty, lue luku "Ohjeet häiriöiden poistoon".

Huomautus:

Jos moottori käynnistetään ensimmäistä kertaa, käynnistäminen edellyttää useampia yrityskertoja, ennen kuin polttoainetta syötetään säiliöstä moottoriin.

Huomautus: Jos ulkolämpötila on korkea, on mahdollista, että sähkögeneraattori täytyy käynnistää ilman rikastinta myös moottorin ollessa kylmä!

"Lämpimässä" olotilassa

1. Aseta virtakytkin (11) "RUN"-asentoon.
2. Vedä käynnistysvaijeria (5) nyt rivakasti. Laitteen tulee käynnistyä enintään 2 kiskaisun jälkeen. Jos laite ei vieläkään käynnisty, toista kohdassa "Käynnistäminen kylmässä olotilassa" kuvatut toi-menpiteet.

9.2 Moottorin sammutus

Anna sähkögeneraattorin käydä hetken aikaa (noin 30 sekuntia) ilman kuormitusta, ennen kuin sammutat sen, jotta se voi jäähtyä.

1. Aseta virtakytkin (11) "OFF"-asentoon.
2. Irrota virrankuluttaja laitteesta.
3. Aseta tuuletus säiliön korkissa (2) asentoon "OFF".

9.3 Toimintanäyttö (6) (kuva 3)

Toimintanäyttö (6) on aktiivinen moottorin käydessä.

9.4 Ylikuormitusnäyttö (7) (kuva 3)

Ylikuormitussuoja aktivoituu, kun tehonotto on liian suuri, ja se kytkee 230 V:n pistorasiat (13) pois.

1. Kytke laite pois päältä kappaleessa 9.2 kuvatulla tavalla.
2. Irrota virrankuluttaja laitteesta.

9.5 "RESET"-painike (12) (kuva 3)

Jos ylikuormitussuoja on lauennut ja ylikuormitusnäyttö (7) palaa punaisena, invertteri-sähkögeneraattorin lähtöteho voidaan palauttaa "RESET"-painikkeella (12). Moottoria ei silloin tarvitse käynnistää uudelleen.

1. Pidä "RESET"-painiketta (12) painettuna 1 sekunnin ajan, kunnes lamppu (punainen) sammuu ja toimintanäytön (6) valo (vihreä) syttyy.

Jos ylikuormitussuoja ei ole lauennut, "RESET"-painikkeella (12) ei ole vaikutusta.

9.6 Öljyn varoitusnäyttö (8) (kuva 3)

Näyttö aktivoituu, kun öljyntaso on liian alhainen, ja se deaktivoituu heti, kun öljyntaso on riittävä.

9.7 Öljynkatkaisuautomatiikka

Öljynkatkaisuautomatiikka laukeaa, kun moottoriöljyä on liian vähän. Öljyn varoitusnäyttö (8) alkaa vilkkua, kun moottorissa on liian vähän öljyä. Valvontavalo alkaa palaa, kun öljymäärä alittaa turvallisen määrän. Moottori sammuitsestään lyhyen ajan päästä. Käynnistys on mahdollista vasta, kun moottoriöljyä on täytetty (katso luku 8.2).

Näyttö aktivoituu, kun öljyntaso on liian alhainen, ja se deaktivoituu heti, kun öljyntaso on riittävä.

Jos öljyn täyttötaso on liian alhainen, öljyn varoitusnäyttö (8) palaa käynnistysyrityksen aikana. Lisää moottoriöljyä kohdassa 8.2 kuvatulla tavalla ja yritä käynnistää uudelleen.

9.8 Energiansäästökytkin (10) (kuva 3)

Polttoaineen kulutuksen vähentämiseksi tyhjäkäynnissä tulee energiansäästökytkin (10) asettaa asentoon "ON".

Energiansäästökytkimen (10) on oltava pois kytketty- nä, kun liitettynä on sähkölaitteita, jotka vaativat suuren käynnistymisvirran. Tällaisia ovat esim. kompressori. Myös sähkögeneraattoria käynnistettäessä energiansäästökytkimen on oltava ensin asennossa "OFF".

9.9 USB -liitäntä (9) (kuva 3)

Tässä sähkögeneraattorissa. on kaksi USB-liitäntää. Niitä voidaan käyttää esimerkiksi älypuhelinten lataamiseen.

9.10 Ulkoisten laitteiden lataaminen (kuva 3) ⚠ VAARA!

Väärästä lataamisesta aiheutuva vaara.

1. Liitä adapterikaapeli 12V:n liittimillä (19) sitä varten olevaan 12 V DC:n liitäntään (14).

2. Jos 12 V DC -turvalaukaisin (15) on, invertteri-sähkögeneraattorin lähtöteho voidaan palauttaa 12 V DC -turvalaukaisimella (15). Pidä 12 V DC -turvalaukaisijaa (15) painettuna 1 sekunnin ajan.

3. Jos 12 V DC -turvalaukaisija (15) ei ole lauennut, 12 V DC -turvalaukaisijalla (15) ei ole vaikutusta.

10. Puhdistus ja huolto

Sammuta moottori aina ennen puhdistus- ja huoltotöiden aloitusta ja irrota sytytystulppapistoke (24) sytytystulpasta (23).

HUOMIO! Palovammojen vaara! Odota, kunnes laite on jäähtynyt, ennen kuin aloitat puhdistus- tai huolto- työt.

10.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineilmalla alhaisella paineella puhtaaksi. Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.

Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

10.2 Huolto

VAROITUS!

Käytä huoltotöissä aina suojakäsineitä ja suu-/nenä-suojusta!

10.2.1 Öljyntason tarkastus

1. Toimi kohdassa 8.2 kuvatulla tavalla.

10.2.2 Öljynvaihto (kuvat 7 + 8)

Vaihda moottoriöljy ensimmäisten 20 käyttötunnin jälkeen ja sen jälkeen 50 käyttötunnin tai kolmen kuukauden välein.

Moottoriöljyn vaihto on suoritettava moottorin ollessa käyttölämpötilassa.

1. Sijoita sähkögeneraattori tasaiselle, suoralle pinnalle.

2. Poista moottorisuojus (3) kohdassa 8.2 kuvatulla tavalla. (Kuva 7)

3. Varaa käyttöön keräyssäiliö (ei sisälly toimitukseen).
4. Avaa öljynmittatikku (20) ja valuta lämmin moottoriöljy keräyssäiliöön kallistamalla sähkögeneraattoria.
5. Täytä uutta moottoriöljyä (noin 0,35 l).
6. Kierrä öljynmittatikku (20) uudelleen sisään.
7. Hävitä vanha öljy asianmukaisella tavalla.

10.2.3 Ilmansuodatin (kuvat 9 + 10) HUOMAUTUS!

Vahingoittumisvaara!

Moottorin käyttö ilman suodatinelementtiä tai viallisen suodatinelementin voi aiheuttaa moottorivaurioita.

- Älä koskaan anna moottorin käydä ilman suodatinelementtiä tai viallisen suodatinelementin kanssa. Silloin moottoriin pääsee likaa, mistä voi seurata erittäin vakavia moottorivaurioita.

Puhdista ilmansuodatin (22) 50 käyttötunnin välein, vaihda se tarvittaessa.

1. Poista moottorisuojus (3) (kuva 7).
2. Poista ilmansuodattimen kansi painamalla sivuilla olevia kiinnityskorvakkeita.
3. Ota ilmansuodatin (22) pois.
4. Suodattimen puhdistamiseen ei saa käyttää voimakkaita puhdistusaineita eikä bensiiniä.
5. Puhdista suodatinelementit kopauttamalla tasai-seen pintaan. Jos likaa on paljon, pese saippua-vedellä, huuhtele puhtaalla vedellä ja anna kuivua ilmassa.
6. Kokoaminen tehdään päinvastaisessa järjestyksessä.

10.2.4 Sytytystulppa (kuvat 11 + 12)

⚠️ HUOMIO: Vaihda sytytystulppa vain moottorin ollessa kylmä!

Tarkasta sytytystulpan (22) likaisuus ensimmäisen kerran 20 käyttötunnin jälkeen ja puhdista se tarvittaessa kuparilankaharjalla. Huolla sytytystulppa (22) sen jälkeen 50 käyttötunnin välein.

1. Avaa sytytystulpan suojus (4).
2. Irrota sytytystulppapistoke (24) kiertävällä liikkeellä.
3. Poista sytytystulppa (23) mukana toimitetulla sytytystulppa-avaimella (18).

4. Poista lika sytytystulpan (23) kannasta.

5. Tarkasta sytytystulppa (23) silmämääräisesti. Poista mahdolliset kerrostumat teräsharjalla.

6. Tarkasta sytytystulpan rako. Aseta kipinäväli rako-mitalla välille 0,6–0,7 mm.
7. Kokoaminen tehdään päinvastaisessa järjestyksessä.

HUOMAUTUS

Löysä sytytystulppa voi ylikuumentua ja vahingoittaa moottoria. Sytytystulpan liian voimakas kiristäminen voi vahingoittaa kierrettä sylinterinkannessa.

10.2.5 Polttoainesuodatinpanoksen puhdistus (kuvat 13 + 14)

Huomautus: Polttoainesuodatinpanos (25) on suodatinkuppi, joka on heti säiliön korkin (2) alla ja suodattaa kaiken täytetyn polttoaineen.

1. Aseta virtakytkin (11) "OFF"-asentoon.
2. Avaa säiliön kansi (2).
3. Poista polttoainesuodatinpanos (25) ja täyttötason merkki (26). Puhdista se syttymättömällä liuotinaineella tai liuotinaineella, jonka leimahduspiste on korkea.
4. Aseta polttoainesuodatinpanos (25) täyttötason merkin (26) kanssa uudelleen sisään.
5. Sulje säiliön korkki (2).

Ilmoita tiedusteluissa seuraavat tiedot:

• Koneen tyyppikilven tiedot
• Moottorin tyyppikilven tiedot

Tärkeä ohje korjausta tarvittaessa:

Lähettäessäsi laitteen huoltoasemalle korjausta varten ota huomioon, että turvallisuussyistä laitteesta on tyh-jennettävä öljy ja polttoaine pois ennen lähetystä.

10.3 varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Laitteen tyyppi
  • Laitteen tuotenumero

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Sytytystulppa, ilmansuodatin

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

11. Varastointi

11.1 Valmistelut varastointia varten

1. Tyhjennä bensiinisäiliö bensiinin imupumpulla (katso kappale 11.2).

Varoitus: Älä tyhjennä bensiiniä suljetuissa tiloissa, tulen lähellä tai tupakoitaessa. Kaasuhöyryt voivat aiheuttaa räjähdyksiä tai tulipalon.

1. Tee jokaisen käyttöajanjakson jälkeen öljynvaihto.
2. Poista sitä varten vanha moottoriöljy lämpimästä moottorista ja täytä uutta moottoriöljyä.
3. Poista sytytystulppa (23). (Kuva 12)
4. Täytä öljykannulla noin 20 ml öljyä sylinteriin.
5. Vedä hitaasti käynnistysvaijerista niin, että öljy suojaa sylinteriä sisältä.
6. Kierrä sytytystulppa (23) takaisin paikalleen.
7. Säilytä laitetta hyvin tuuletetussa paikassa.

11.2 Bensiinin poistaminen bensiinin imupumpulla

Kun laitetta varastoidaan pitemmän aikaa, bensiini on poistettava.

1. Pidä keräysastiaa bensiinin imupumpun letkun alla (ei sisälly toimitukseen).
2. Kierrä säiliön korkki (2) auki ja poista se.
3. Poista polttoainesuodatinpanos (24).
4. Työnnä bensiinin imupumpun letku bensiinisäiliöön ja poista bensiini kokonaan bensiinin imupumpun avulla.
5. Aseta polttoainesuodatinpanos (24) takaisin pai-kalleen.
6. Kierrä säiliön korkki (2) uudelleen tiukasti kiinni.

12. Kuljetus

1. Tyhjennä bensiinisäiliö bensiinin imupumpulla (katso kappale 11.2).
2. Jos laite on käyttökunnossa, anna moottorin käydä niin kauan, kunnes bensiinijäämät on kulutettu loppuun.
3. Tyhjennä moottoriöljy lämpimästä moottorista (kohdassa 10.2.2 Öljynvaihto kuvatulla tavalla).
4. Poista sytytystulppapistoke (24) sytytystulpasta (23).
5. Estä laitteen liukuminen esimerkiksi kiinnittämällä se hihnoilla.
6. Sähkögeneraattoria voidaan nostaa ja siirtää kahvasta (1) kiinni pitäen.

13. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävit-
  tamista saadellaan vastaavassa panstojen ja akku- jen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

Käyttöikänsä päähän tulleen laitteen hävittämismahdollisuuksista saat tietoa kuntasi hallintovirastosta.

Polttoaineet ja öljyt

• Polttoainesäiliö ja moottoriöljysäiliö on tyhjennettävä ennen laitteen hävittämistä!
• Polttoaine ja moottoriöljy eivät kuulu sekajätteisiin tai viemäriin, vaan ne on hävitettävä lajiteltuina!
• Tyhjät öljy- ja polttoainesäiliöt on hävitettävä ympäristömääräysten mukaisesti.

14. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos koneesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.

Häiriö Mahdolliset syyt Korjauskeinot
Moottoria ei voi käynnistää	Öljynkatkaisuautomatiikka laukeaa	Tarkasta öljyn määrä, lisää moottoriöljyä
	Sytytystulppa karstaantunut Puhdista sytytystulppa, tai vaihda se
	Ei polttoainetta Lisää polttoainetta
Generaattorissa on liian vähän jännitettä tai ei lainkaan	Elektroniikka viallinen Teetä korjaus valtuutetussa huoltoliikkeessä.
	Ylivirran suojakatkaisin on lauennut	Käynnistä generaattori uudelleen, vähennä sähkölaitteita
	Ilmansuodatin likainen Puhdista tai vaihda suodatin

15. Huoltokaavio

Noudata ehdottomasti seuraavia huoltoaikoja, jotta varmistat häiriöttömän käytön.

HUOMIO! Moottoriöljyä ja polttoainetta on täytettävä ensimmäisen käyttöönoton yhteydessä.

	Aina ennen käyttöä	20 tunnin käyttöajan jälkeen	50 tunnin käyttöajan jälkeen	300 tunnin käyttöajan jälkeen
Moottoriöljyn tarkastus	X
Moottoriöljyn vaihto Ensimmäisen kerran, sitten 50 tunnin välein			X
Ilmasuodattimen tarkastus	X			Tarvittaessa suodatinpanoksen vaihto
Ilmasuodattimen puhdistus			X
Laitteen silmämääräinen tarkastus	X
Sytytystulpan puhdistus			Etäisyys: 0,6 - 0,7 mm, tarv. vaihto
Kaasuläpän tarkastus ja säätö uudelleen				X*
Sylinterinkannen puhdistus				X*
Venttiilivälyksen säätö				X*
Huomio: Kohdat joissa on merkintä "X*", on annettava valtuutetun ammattiliikkeen suoritettavaksi.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
