GEBRUIKSAANWIJZING SG3500 SCHEPPACH

Omvormergenerator Vertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico‘s. De vei- ligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico‘s en kunnen de juiste maatregelen betre󰀨ende ongevallenpreventie niet vervangen.

Let op! Het niet in acht nemen van de op de machine aangebrachte veiligheidstekens en waarschuwingen alsook het niet in acht nemen van de veiligheids- en bedieningsaanwijzingen kan tot ernstig of zelfs dodelijk letsel leiden. WAARSCHUWING - Ter vermindering van het risico op letsel, moet de gebruikshandleiding worden gelezen. Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. Draag werkhandschoenen! Stel het apparaat niet bloot aan regen. Open vuur of roken in de nabijheid van het apparaat is streng verboden! Waarschuwing voor hete delen. Waarschuwing voor elektrische spanning. Zorg ervoor dat andere personen voldoende veiligheidsafstand aanhouden. Houd onbevoegde personen uit de buurt van het apparaat. Let op hete oppervlakken! Gevaar voor brandwonden. Schakel voor alle reinigings- en onderhoudswerkzaamheden de motor uit en trek de bougiestekker uit de bougie. Gevaar voor vergiftiging! Gebruik het apparaat alleen buitenshuis en nooit in gesloten of slecht geventileerde ruimten. Bij het starten van de motor kunnen vonken ontstaan. Deze kunnen ontsteken in de nabijheid van brandbare gassen. Lees voor de ingebruikname de complete tekst van de gebruikshandleiding zorgvuldig door!www.scheppach.com

Belangrijk. Schakel eerst de motor uit voordat de brandstof wordt bijgevuld. Vul niet bij als de motor stationair draait. Wees uiterst voorzichtig bij de omgang met brandsto󰀨en en smeermiddelen! Controle van het oliepeil Het product voldoet aan de geldende EU-bepalingen. m Let op! In deze gebruikshandleiding hebben wij punten die uw veiligheid betre󰀨en van dit teken voorzien.www.scheppach.com

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet in acht worden ge- nomen. Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

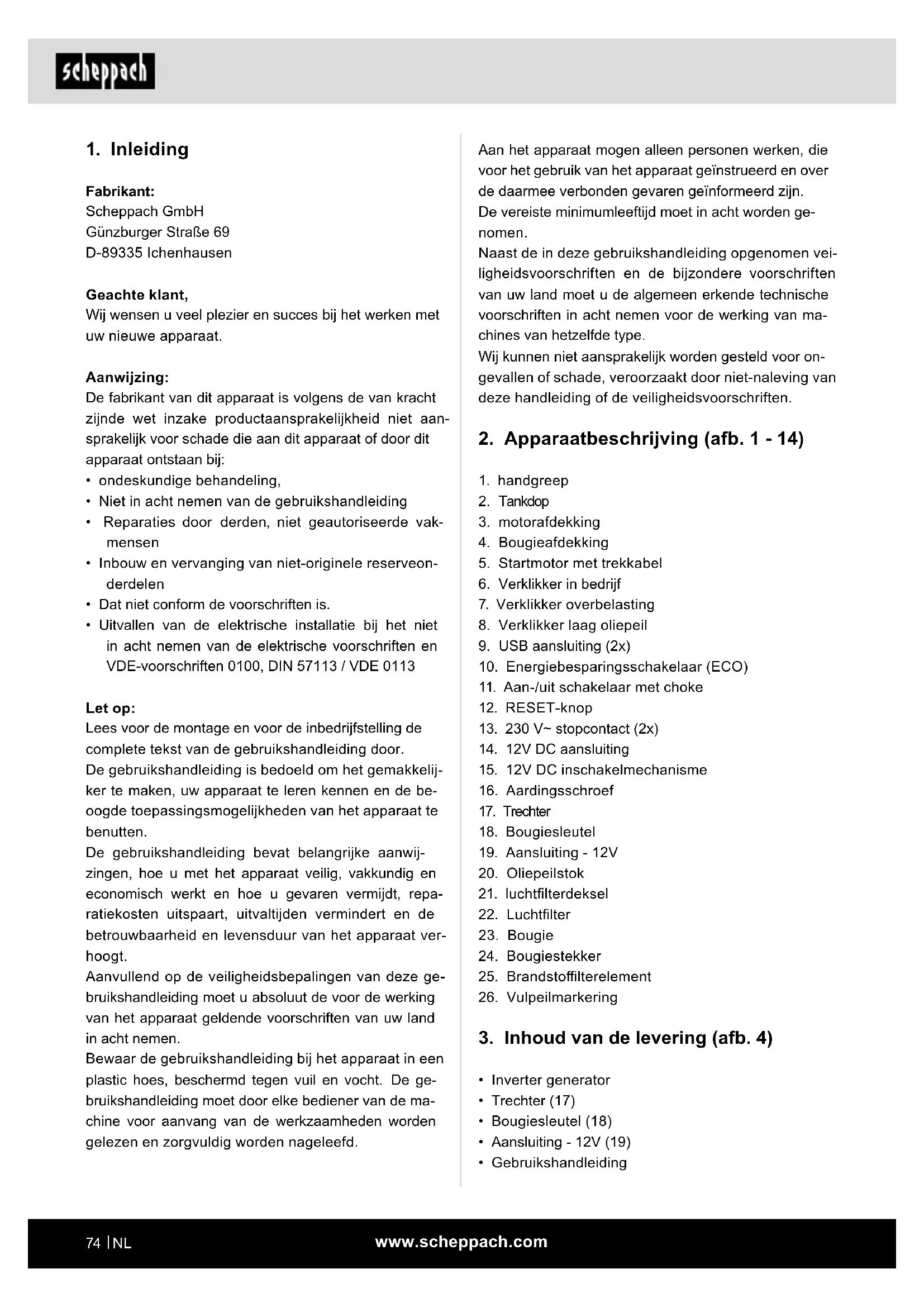

2. Apparaatbeschrijving (afb. 1 - 14)

5. Startmotor met trekkabel

6. Verklikker in bedrijf

9. USB aansluiting (2x)

10. Energiebesparingsschakelaar (ECO)

11. Aan-/uit schakelaar met choke

14. 12V DC aansluiting

19. Aansluiting - 12V

3. Inhoud van de levering (afb. 4)

• Aansluiting - 12V (19)

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• Niet in acht nemen van de gebruikshandleiding

• Reparaties door derden, niet geautoriseerde vak- mensen

• Inbouw en vervanging van niet-originele reserveon- derdelen

• Dat niet conform de voorschriften is.

• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113 Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door. De gebruikshandleiding is bedoeld om het gemakkelij- ker te maken, uw apparaat te leren kennen en de be- oogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwij- zingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, repa- ratiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat ver- hoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruikshandleiding bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruikshandleiding moet door elke bediener van de ma- chine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.www.scheppach.com

m Let op! Bij het gebruik van apparaten moeten enkele veilig- heidsmaatregelen in acht genomen worden, om letsel en schade te voorkomen. Lees daarom absoluut deze gebruikshandleiding / veiligheidsvoorschriften door. Indien u het apparaat aan andere personen mocht overhandigen, overhandig dan tevens deze gebruiks- aanwijzing/veiligheidsaanwijzingen. Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of scha- de, veroorzaakt door niet-naleving van deze handlei- ding of de veiligheidsvoorschriften. m GEVAAR Bij het niet in acht nemen van deze aanwijzing bestaat het gevaar op zeer ernstig of dodelijk letsel. m WAARSCHUWING Bij het niet in acht nemen van deze aanwijzing bestaat het gevaar op ernstig of dodelijk letsel. m VOORZICHTIG Bij het niet in acht nemen van deze aanwijzing bestaat er gevaar voor licht tot gemiddeld ernstige verwonding. AANWIJZING! Bij het niet in acht nemen van deze aanwijzing bestaat het gevaar op een beschadiging van de motor of van andere zaken of goederen.

1. Er mogen geen veranderingen aan de generator

2. Het door de fabrikant ingestelde toerental mag niet

worden gewijzigd. Generator of aangesloten appa- raten kunnen beschadigd raken.

3. Gevaar voor vergiftiging! Uitlaatgassen, brand-

sto󰀨en en smeermiddelen zijn giftig. Uitlaatgas- sen mogen niet worden ingeademd.

4. Brandgevaar! Benzine en benzinedampen zijn

licht ontvlambaar resp. explosief.

5. Uitlaatgassen zijn giftig. De generator mag niet

worden gebruikt in gesloten ongeventileerde ruim- ten. Indien de stroomgenerator in goed geventi- leerde ruimten wordt gebruikt, moeten de uitlaat- gassen direct naar buiten worden geleid en dient er aan extra veiligheidseisen te worden voldaan ter voorkoming van brand en explosies. Ook bij gebruik van een uitlaatslang kunnen giftige uitlaat- gassen ontsnappen. Vanwege het brandgevaar mag de uitlaatslang nooit op brandbare sto󰀨en worden gericht.

De generator is geschikt voor apparaten die zijn voor- zien voor het gebruik van een 230 V wisselspanning of 12V. Bij huishoudapparaten en elektronische apparatuur dient u de geschiktheid volgens de desbetre󰀨ende ge- gevens van de fabrikant te controleren. Let op! De stroomgenerator mag niet op het elektrici- teitsnet worden aangesloten als huishoudelijke nood- stroomvoorziening. Er kunnen daardoor beschadigin- gen aan de generator of aan de elektrische apparaten worden veroorzaakt. De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel. Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de ge- bruikshandleiding maken deel uit van het beoogd ge- bruik. Personen die de machine bedienen of die onderhoud aan de machine verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren. Bovendien moeten de van kracht zijnde voorschriften ter voorkoming van ongevallen strikt worden nage- leefd. Andere algemene arbo-, gezondheids- en veiligheids- voorschriften moeten in acht worden genomen. De fabrikant is niet aansprakelijk voor wijzigingen die aan de machine worden aangebracht en de hieruit voortvloeiende schade. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden wordt ingezet.

5. Algemene veiligheidsvoorschriften

In deze gebruikshandleiding hebben wij punten die uw veiligheid betre󰀨en van dit teken voorzien: m Bovendien bevat de gebruikshandleiding andere be- langrijke tekstgedeeltes die zijn voorzien van het woord “LET OP!”.www.scheppach.com

24. Bepaalde delen van de zuigermotor zijn heet en

kunnen bij aanraking voor verbrandingen zorgen. Let op de waarschuwingen die op de stroomgene- rator zijn aangebracht.

25. Bij de technische gegevens onder geluidsvermo-

gensniveau (LWA) en geluidsdrukniveau (LpA) aangegeven waarden, geven een emissieniveau weer en hoeven niet persé veilige werkniveaus te zijn. Aangezien een samenhang bestaat tussen de emissie- en immissieniveaus, kan deze niet betrouwbaar voor het bepalen van eventuele ver- eiste aanvullende voorzorgsmaatregelen worden gebruikt. Invloedfactoren op het actuele immissie- niveau van de arbeid, sluiten de eigenschappen van de werkruimte, andere geluidsbronnen, ge- luidsemissie etc. zoals bijv. het aantal machines en andere naastgelegen processen en tijdmarge dat een gebruiker aan het lawaai wordt blootge- steld, uit. Bovendien kan het toegestane immis- sieniveau per land verschillen. Deze informatie zal voor de exploitant van de machine de mogelijkheid geven om een betere inschatting van de risico’s en gevaren uit te voeren. In enkele gevallen moe- ten akoestische metingen na de installatie worden uitgevoerd, om het geluidsdrukniveau te bepalen.

26. Waarschuwing! Volg de voorschriften omtrent

elektrische veiligheid op, die op de plaats gelden waar de inverter generatoren worden gebruikt.

27. Waarschuwing! Houd rekening met de vereisten

en voorzorgsmaatregelen voor het geval een in- stallatie opnieuw door inverter generatoren van elektriciteit moet worden voorzien, en hoe deze zich verhouden tot de veiligheidsmaatregelen voor deze installatie en tot de toepasselijke richtlijnen.

28. De inverter generatoren kunnen alleen tot hun no-

minale vermogen onder de nominale omgevings- voorwaarden worden toegepast. Als de toepas- sing van de inverter generatoren plaatsvindt onder omstandigheden die niet voldoen aan de referen- tieomstandigheden volgens ISO 8528-8:2016, 7.1, en als de koeling van de motor of de generator wordt belemmerd, bijvoorbeeld als gevolg van de werking in gebieden met beperkte toegang, is een vermogensvermindering vereist.

29. Door de hoge mechanische belasting mogen al-

leen duurzame rubberen slangleidingen (volgens IEC 60245-4) of gelijkwaardige apparatuur wor- den gebruikt.

30. Neem de voorschriften omtrent elektrische vei-

ligheid in acht, die op de plaats gelden waar de inverter generatoren worden gebruikt.

6. De generator nooit in ruimtes met licht ontvlamba-

re sto󰀨en gebruiken.

7. Warme oppervlakken! Gevaar voor brandwonden,

uitlaatsysteem en aandrijfaggregaat niet aanra- ken.

8. Raak geen mechanisch bewegende of hete onder-

delen aan. Verwijder geen veiligheidsafdekkingen.

9. Beschermende uitrusting! Gebruik een geschikte

gehoorbescherming, indien u zich in de buurt van het apparaat bevindt.

10. Er mogen voor het onderhoud en als accessoires

uitsluitend originele onderdelen worden gebruikt.

11. Reparatie- en instelwerkzaamheden mogen uit-

sluitend door geautoriseerd vakpersoneel worden uitgevoerd.

12. Bescherm uzelf tegen elektrische gevaren.

13. De generator nooit met natte handen vastpakken.

14. Gebruik buitenshuis uitsluitend verlengsnoeren

die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld H07RN.

15. Indien verlengsnoeren of mobiele verdeelnetwer-

ken worden gebruikt, mag de weerstandswaarde 1,5 Ω niet overschrijden. Als richtwaarde geldt, dat de totale lengte van leidingen voor een diameter van 1,5 mm² 60 m niet mag worden overschrijden, bij een diameter van 2,5 mm² mag 100 m niet wor- den overschreden.

16. Generator nooit bij regen of sneeuwval gebruiken.

17. Bij het transport en bijtanken de motor altijd uit-

18. Brandstof is brandbaar en licht ontvlambaar. Niet

tijdens het bedrijf bijvullen. Niet bijvullen als er wordt gerookt, of in de buurt van een open vuur. Mors geen brandstof.

20. Het gebruik van de generator bij onweer is verbo-

den. - Bliksemgevaar!

21. De generator op een veilige, e󰀨en plaats opstel-

len. Draaien en kantelen of verplaatsing tijdens het bedrijf is niet toegestaan.

22. De generator moet ten minste op een afstand van

1 m ten opzichte van wanden of aangesloten appa- ratuur worden opgesteld.

23. Bescherm kinderen door ze op een veilige afstand

m Omgang met benzine m Levensgevaar! Benzine is giftig en zeer ont- vlambaar.

• Bewaar benzine alleen in daarvoor bedoelde en ge- controleerde containers (jerrycans). De sluitkappen van het tankreservoir moeten altijd correct opge- schroefd en aangehaald worden. Defecte sluitingen moeten vanwege veiligheidsredenen worden ver- vangen.

• Houd benzine uit de buurt van vonken, open vuur, waakvlammen, warmtebronnen en andere ontste- kingsbronnen. Niet roken!

• Vul de tank uitsluitend bij in de buitenlucht en rook niet tijdens het tanken.

• Schakel voor het tanken de verbrandingsmotor uit en laat deze afkoelen.

• Benzine moet voor het starten de verbrandings- motor worden bijgevuld. Als de verbrandingsmotor loopt of bij een hete machine mag de tankdop niet geopend worden of er benzine worden bijgevuld.

• Open de tankdop voorzichtig en langzaam. Druk- compensatie afwachten en pas daarna de tankdop volledig afnemen.

• Gebruik voor het tanken een geschikte trechter of een invoerbuis, zodat er geen brandstof op de ver- brandingsmotor en behuizing resp. het gazon kan terechtkomen.

• Vul de brandstoftank niet te vol!

• Om de brandstof ruimte tot uitzetting te bieden, brandstoftank nooit tot boven de onderkant van de vulpijp vullen. Extra gegevens in de gebruikshand- leiding van de verbrandingsmotor in acht nemen.

• Indien benzine is overstroomd, de verbrandings- motor pas starten, nadat de met benzine vervuilde vlakken zijn gereinigd. Elke ontstekingspoging moet worden vermeden totdat de benzinedampen zijn verdampt (droogvegen).

• Veeg gemorste brandstof direct weg.

• Als benzine op kleding is terechtgekomen, moet deze worden vervangen.

• De tankdop moet na elke keer tanken correct opge- schroefd en aangehaald worden. Het apparaat mag zonder opgeschroefde originele tankdop niet in ge- bruik worden genomen.

• Controleer vanwege veiligheidsredenen de brand- stoeiding, brandstoftank, tankdop en aansluitingen regelmatig op beschadigingen, veroudering (breek- baarheid), op correcte bevestiging en ondichte plaatsen en vervang deze indien nodig.

31. Houd rekening met de vereisten en voorzorgs-

maatregelen voor het geval een installatie opnieuw door inverter generatoren van elektriciteit moet worden voorzien, en hoe deze zich verhouden tot de veiligheidsmaatregelen voor deze installatie en tot de toepasselijke richtlijnen. Elektrische veiligheid

1. Voor het gebruik dienen het stroomaggregaat en

de bijbehorende elektrische uitrusting (inclusief de leidingen en stekkerverbindingen) op defecten ge- inspecteerd te worden.

2. De generatoraggregaat mag niet met andere

stroombronnen worden verbonden, bijvoorbeeld de stroomvoorziening van het elektriciteitsbedrijf. In speciale gevallen, als een reserveverbinding met aanwezige elektrische installaties wense- lijk is, mogen deze uitsluitend door een bevoegd elektrotechnicus worden uitgevoerd, die daarbij rekening dient te houden met de verschillen tus- sen het gebruik van de apparatuur op het open- bare stroomnet, of op de generatoraggregaat. Conform dit gedeelte van de ISO 8528 moeten de verschillen in de gebruikshandleiding worden aangegeven.

3. De bescherming tegen een elektrische schok

hangt af van de veiligheidsschakelaars, die exact op de generatoraggregaat zijn afgestemd. Als een veiligheidsschakelaar moet worden vervangen, moet deze door een veiligheidsschakelaar met dezelfde meet- en vermogenseigenschappen ge- schieden. Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfe- reren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt. LET OP: Gebruik uitsluitend super E10 benzine als brandstof.www.scheppach.com

50 Hz Vermogensklasse G1 Actieve vermogensfactor φ 1 Kwaliteitsklasse A Opbouw aandrijfmotor 4-takt 1 cilinder luchtgekoeld Cilinderinhoud 141 cm/s

Max. vermogen (motor) 3,6 kW / 4,8 PS Brandstof Super E10 benzine Tankinhoud 6,3 l Type motorolie 15W40 Hoeveelheid olie (ca.) 400 ml Verbruik bij volledige belasting 1,78 l/h Temperatuur max. 40 °C Max. plaatsingshoogte (boven NAP) 1000 m Bougie A7RTC Technische wijzigingen voorbehouden! Bedrijfsmodus S1 (continu gebruik) De machine kan continu met het aangegeven vermo- gen worden gebruikt. Bedrijfsmodus S2 (kortstondig gebruik) De machine mag korte tijd op het maximum- of piekver- mogen worden gebruikt. Geluid en trilling m Waarschuwing! Lawaai kan ernstige gezondheids- klachten tot gevolg hebben. Als het geluid van de ma- chine hoger is dan 85 dB, dient u geschikte gehoorbe- scherming te dragen. Informatie over geluidsproductie conform

EN ISO 3744:1995, ISO 8528-10:1998

Geluidswaarden Geluidsvermogensniveau L

• Gebruik nooit drinkessen of gelijksoortig voor het verwijderen of opslaan van bedrijfsmiddelen, zoals bijv. brandstof. Personen, in het speciek kinderen, kunnen verleid worden daaruit te drinken.

• Bewaar nooit het apparaat met benzine in de tank binnen een gebouw. Ontstane benzinedampen kun- nen met open vuur en vonken in aanraking komen en zich ontsteken.

• Apparaat en brandstoftank niet in de buurt van ver- warmingen, warmtestralers, lasapparaten of andere warmtebronnen neerzetten. Explosiegevaar! Als tijdens het gebruik een defect aan de tank, de tankdop of aan brandstofgeleidende delen (brandstof- leidingen) wordt vastgesteld, moet direct de verbran- dingsmotor worden uitgeschakeld. Vervolgens moet contact met een leverancier worden opgenomen. Restrisico‘s Het apparaat is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico’s.

• Gevaar voor de gezondheid, veroorzaakt door elek- triciteit bij gebruik van onjuiste snoeren.

• Bovendien kunnen er ondanks alle getro󰀨en voor- zieningen verborgen restrisico’s bestaan.

• Restrisico’s kunnen worden geminimaliseerd als de “veiligheidsvoorschriften” en het “gebruik conform de voorschriften”, alsook de gebruikshandleiding in acht worden genomen.

• Voorkom het onvoorzien opstarten van de genera- tor.

• Gebruik het apparaat zoals in deze gebruikshandlei- ding wordt aanbevolen. Zo zorgt u dat uw generator optimale prestaties levert.

- Vermijd huid- en oogcontact. - Start het apparaat met een afstand van minste 3 m tot de vullocatie van de brandstof. - Let op voor ondichte plekken. Start de motor niet als er benzine uitloopt. m WAARSCHUWING! Gevaar voor de gezondheid! Bij het inademen van benzine-/smeeroliedampen kan er ernstige gezondheidsschade, bewusteloosheid ont- staan en dit in extreme gevallen zelfs tot de dood lei- den. - Adem benzine-/smeeroliedampen niet in. - Gebruik het apparaat alleen in de open lucht. AANWIJZING! Productbeschadiging Als het apparaat zonder of met te weinig motor- of transmissieolie wordt gebruikt, kan dit tot motorschade leiden. - Vul voor de ingebruikname benzine en olie in. Het apparaat wordt zonder motor- of transmissieolie ge- leverd. AANWIJZING! Milieuschade! Uitgelopen olie kan het milieu ernstig verontreinigen. De vloeistof is zeer giftig en kan snel tot waterveront- reiniging leiden. - Olie alleen vullen/aftappen op e󰀨en, stevige onder- gronden. - Gebruik een vulpijp of trechter. - Vang afgetapte olie in een geschikte container op. - Veeg gemorste olie direct zorgvuldig weg en verwij- der de doek conform de lokale voorschriften. - Verwijder olie conform de lokale voorschriften.

• Geen ongeïsoleerd draad om te aarden gebruiken.

• Generator moet goed geaard zijn. Om statische ladingen af te laten vloeien, moet de be- huizing worden geaard. Hiervoor wordt een kabel aan een zijde op de aardingsklem (16) van de generator en aan de andere kant met een externe massa (bijv. aard- pen) verbonden.

• Open de verpakking en haal het apparaat er voor- zichtig uit.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer of de inhoud van de levering volledig is.

• Controleer het apparaat en de hulpstukken op trans- portschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd.

• Maak u voor aanvang van de werkzaamheden be- kend met het apparaat aan de hand van de gebruiks- handleiding.

• Gebruik bij accessoires alsook slijtage- en reserve- onderdelen uitsluitend originele onderdelen. Reser- veonderdelen zijn verkrijgbaar bij de leverancier.

• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan. m WAARSCHUWING! Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plas- tic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsge- vaar!
