Produkttype	Inverter elektrisk generator
Mærke	Scheppach
Model	SG3500
Kontinuerlig effekt (COP) 230 V	3,0 kW
Maks. effekt (P_max) 230 V	3,2 kW
Spidsbelastning (P_peak) 230 V	3,5 kW
Nominel spænding	230 V~
Nominel strøm (2 stikkontakter 230 V)	2 x 13 A
Nominel strøm 12 V DC	8,0 A
USB-stik	2 x 2,1 A
Frekvens	50 Hz
Effektklasse	G1
Effektfaktor	φ 1
Kvalitetsklasse	A
Motortype	4-takts, 1 cylinder, luftkøling
Cylindervolumen	141 cm³
Maks. motoreffekt	3,6 kW / 4,8 PS
Brændstof	Benzin Super E10
Tankvolumen	6,3 L
Motorolie	15W40, ca. 400 ml
Forbrug ved fuld belastning	1,78 L/h
Maks. driftstemperatur	40 °C
Maks. højde	1000 m
Tændrør	A7RTC, afstand 0,6-0,7 mm
Lydeffektniveau (L_WA)	96 dB
Lydtryksniveau (L_pA)	74,6 dB
Beskyttelsesklasse	IP23M
Vægt	Ca. 25 kg (estimat)
Mål (L x B x H)	Ca. 55 x 40 x 45 cm (estimat)
Tændingstype	Kabelstarter
Beskyttelsesfunktioner	Automatisk stop ved lav olie, overbelastningsbeskyttelse, overbelastningsalarm
Energibesparelse	ECO-kontakt
Medfølgende tilbehør	Trakt, tændrørsnøgle, 12 V kabel, brugsanvisning
Garanti	CE-overensstemmelse, lovpligtig garanti

Ofte stillede spørgsmål - SG3500 SCHEPPACH

Hvilken type brændstof skal bruges til Scheppach SG3500 generatoren?

Brug udelukkende Super E10 benzin. Brug aldrig olie/benzin-blanding eller andet brændstof.

Hvordan starter man generatoren, når den er kold?

Sæt On/Off-kontakten i position 'Choke' (manuel choke). Træk kraftigt i kabelstarteren, indtil motoren starter. Efter 15-30 sekunder skal du skifte kontakten til 'RUN'.

Hvad gør man, hvis motoren ikke starter?

Kontroller olieniveauet (automatisk stop kan være aktiveret), tændrørets tilstand (rengør eller udskift) og brændstofniveauet. Se kapitlet 'Fejlfinding' i brugsanvisningen.

Hvilken type motorolie og hvor meget skal man bruge?

Brug motorolie 15W40. Kapaciteten er ca. 400 ml. Kontroller niveauet med oliepinden og fyld op til midtermarkeringen uden at skrue oliepinden i.

Hvordan vedligeholder man luftfilteret?

Rengør luftfilteret hver 50. driftstime. Bank det mod en flad overflade eller vask det i sæbevand, skyl og lad det tørre. Lad aldrig motoren køre uden filter.

Hvad er olieskiftintervallerne?

Skift olien efter de første 20 driftstimer, derefter hver 50. time eller hver tredje måned. Tøm olien mens den er varm for lettere udløb.

Må jeg bruge generatoren indendørs?

Nej, aldrig indendørs eller i dårligt ventilerede rum. Udsugningsgasserne er giftige. Brug den kun udendørs, mindst 1 m fra vægge.

Hvad betyder overbelastningsalarmen (rød lampe)?

Den indikerer overbelastning af 230 V-stikkontakterne. Tag apparaterne ud, sluk for generatoren, og tryk på 'RESET'-knappen i 1 sekund for at genoprette strømmen.

Hvordan opbevarer man generatoren efter brug?

Tøm benzintanken med en sugepumpe. Tøm den varme olie og fyld ny olie på. Fjern tændrøret, hæld 20 ml olie i cylinderen og træk langsomt i kabelstarteren. Opbevares på et godt ventileret sted.

Hvad er den maksimale effekt ved 12 V?

12 V DC-stikket leverer 8,0 A. Det er beskyttet af en sikkerhedsafbryder. Brug det medfølgende 12 V-kabel til at oplade batterier eller forsyne 12 V-apparater.

BRUGSANVISNING SG3500 SCHEPPACH

Maskinen kan köras kontinuerligt med den angivna effekten.

Forklaring til symbolerne på apparatet

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

		Pas på! Tilsidesættelse af sikkerhedsskiltene og advarselsinstrukserne på maskinen og tilsidesættelse af sikkerheds- og betjeningsinstrukserne kan føre til alvorlige personskader eller endog død.
		Advarsel - Læs brugsanvisningen for at reducere risikoen for personskader.
		Brug høreværn. Støjpåvirkning kan føre til høretab.
		Bær arbejdshandsker!
		Undlad at udsætte maskinen for regn.
		Åben ild og rygning i nærheden af maskinen er strengt forbudt!
		Advarsel mod varme dele.
		Advarsel mod elektrisk spænding.
		Sørg for, at andre personer overholder en tilstrækkelig sikkerhedsafstand.Uvedkommende personer må ikke komme nær apparatet.Pas på varm overflade! Fare for forbrænding.
		Sluk motoren, og fjern tændrørshætten fra tændrøret før enhver form for rengørings- og vedligeholdelsesarbejde.
		Forgiftningsfare! Brug kun maskinen udendørs og aldrig i lukkede eller dårligt ventilerede rum.
		Når motoren starter, udvikles der gnister. Disse kan antænde brændbare gasser i nærheden.
		Læs hele teksten i brugsanvisningen igennem med omhu før ibrugtagning!
		Vigtigt. Sluk motoren, inden du påfylder brændstof. Påfyldning må ikke ske, mens maskinen kører.
		Udvis forsigtighed ved håndtering af brændstoffer og smøremidler!
		Kontrol af olieniveauet
		Produktet opfylder gældende EU-direktiver.
Pas på!		I denne betjeningsvejledning er de steder, der vedrører din sikkerhed, forsynet med dette symbol.

1. Indledning 283
2. Apparatbeskrivelse 283
3. Leveringsomfang 283
4. Tilsigtet brug 283
5. Generelle sikkerhedshenvisninger 284
6. Tekniske data....287
7. Udpakning....287
8. Før ibrugtagning 287
9. Betjening 289
10. Rengøring og vedligeholdelse 290
11. Opbevaring 291
12. Transport....292
13. Bortskaffelse og genanvendelse 292
14. Afhjælpning af fejl 293
15. Vedligeholdelsesplan....293
16. Overensstemmelseserklæring 297

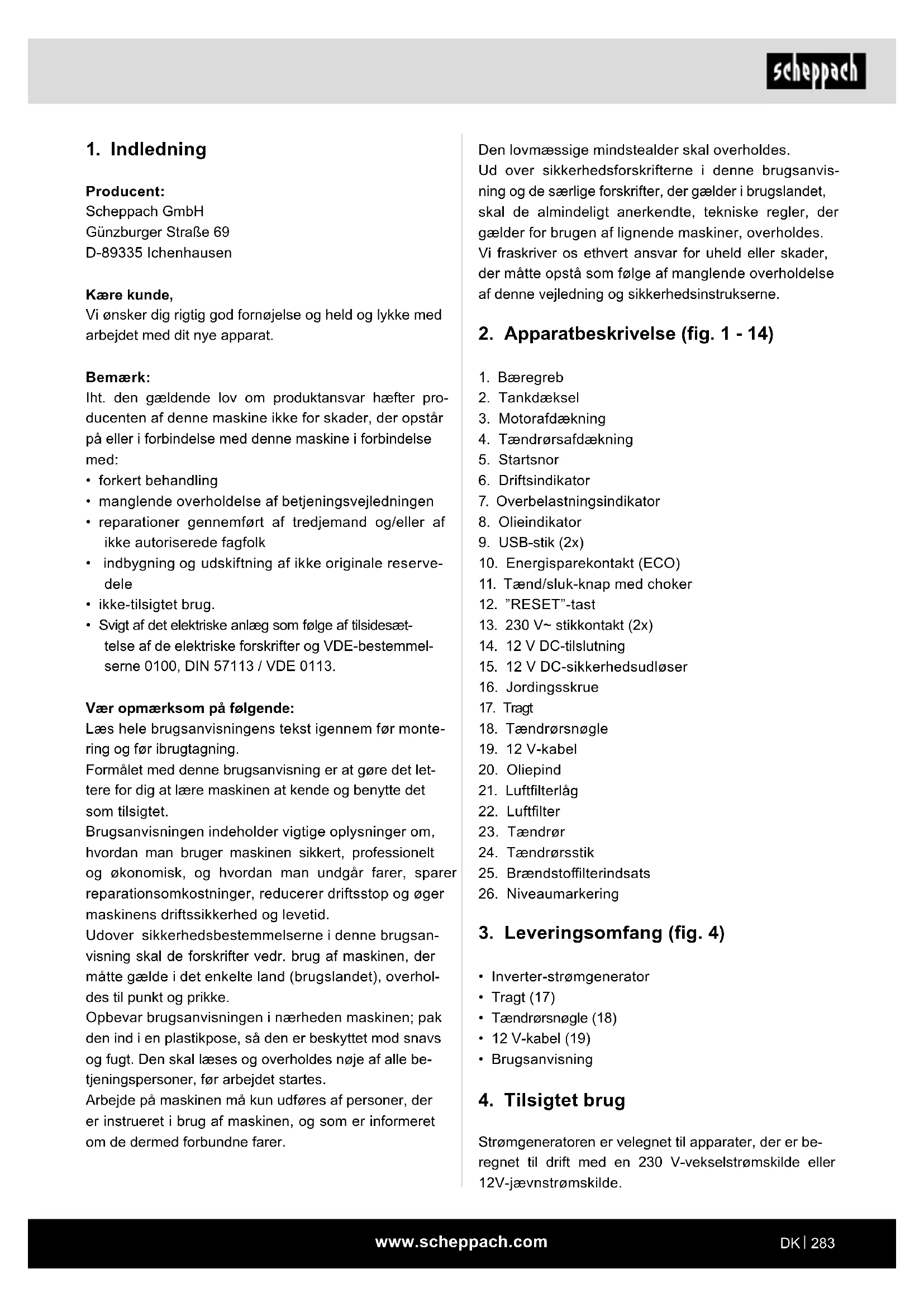

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• manglende overholdelse af betjeningsvejledningen
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reserve- dele
• ikke-tilsigtet brug.
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære maskinen at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger maskinen sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger maskinens driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af maskinen, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden maskinen; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på maskinen må kun udføres af personer, der er instrueret i brug af maskinen, og som er informeret om de dermed forbundne farer.

Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for brugen af lignende maskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Apparatbeskrivelse (fig. 1 - 14)

1. Bæregreb
2. Tankdæksel
3. Motorafdækning
4. Tændrørsafdækning
5. Startsnor
6. Driftsindikator
7. Overbelastningsindikator
8. Olieindikator
9. USB-stik (2x)
10. Energisparekontakt (ECO)
11. Tænd/sluk-knap med choker
12. "RESET"-tast
13. 230 V\~ stikkontakt (2x)
14. 12 V DC-tilslutning
15. 12 V DC-sikkerhedsudløser
16. Jordingsskrue
17. Tragt
18. Tændrørsnøgle
19. 12 V-kabel
20. Oliepind
21. Luftfilterläg
22. Luftfilter
23. Tændrør
24. Tændrørsstik
25. Brændstofffilterindsats
26. Niveaumarkering

3. Leveringsomfang (fig. 4)

• Inverter-strømgenerator
- Tragt (17)
• Tændrørsnøgle (18)
• 12 V-kabel (19)
- Brugsanvisning

4. Tilsigtet brug

Strømgeneratoren er velegnet til apparater, der er beregnet til drift med en 230 V-vekselstrømskilde eller 12V-jævnstrømskilde.

Kontrollér ved brug med husholdningsapparater og elapparater, om disse ifølge producentens angivelser er egnet hertil.

Pas på! Strømgeneratoren må ikke tilsluttet til husnettet som nødstrømsforsyning. Strømgeneratoren eller andet elektrisk udstyr kan da blive beskadiget.

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis maskinen bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Generelle sikkerhedshenvisninger

I denne brugsanvisning er de steder, der vedrører sikkerheden, forsynet med dette symbol: △

Desuden indeholder brugsanvisningen andre vigtige oplysninger, der er mærket med "PAS PÅ!".

⚠️ Pas på!

Ved brug af maskinen skal bestemte sikkerhedsforanstaltninger overholdes for at forhindre kvæstelser og skader. Læs derfor denne brugsanvisning/sikkerhedsanvisningerne omhyggeligt igennem. Udleveres maskinen til andre personer, bedes også denne betjeningsvejledning/sikkerhedsanvisningerne udleveres. Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

⚠️ FARE

Tilsidesættelse af denne anvisning kan medføre livsfare eller fare for livsfarlige kvæstelser.

ADVARSEL

Tilsidesættelse af denne anvisning kan medføre livsfare eller fare for alvorlige kvæstelser.

⚠ FORSIGTIG

Tilsidesættelse af denne anvisning kan medføre fare for mindre til middelsvære kvæstelser.

BEMAERK!

Tilsidesættelse af denne anvisning kan medføre fare for beskadigelse af motoren eller andre objekter.

1. Der må ikke foretages ændringer på strømgeneratoren.
2. Det omdrejningstal, producenten har forindstillet, må ikke ændres. Strømgeneratoren eller tilslutte-de apparater kan blive beskadiget.
3. Forgiftningsfare! Udstødningsgas, brændstoffer og smøremidler er giftige; udstødningsgasser må ikke indåndes.
4. Brandrisiko! Benzin og benzindampe er let-antæn-delige og/eller eksplosive.
5. Motorudstødningsgas er vigtig. Strømgeneratoren må ikke benyttes i rum uden ventilation. Hvis strømgeneratoren skal anvendes i godt ventilerede rum, skal udstødningsgasserne ledes direkte ud i det fri gennem en udstødningsslange, og der skal iagttages yderligere krav til beskyttelse mod brand og eksplosion. Ved drift med en udstødningsslange kan giftige udstødningsgasser også slippe ud. På grund af brandfaren må udstødningslangen aldrig være rettet imod brændbare stoffer.
6. Brug aldrig strømgeneratoren i rum med let-an-tændelige stoffer.
7. Varme overflader! Fare for forbrænding, rør ikke ved udstødning og drivaggregat.
8. Rør ikke ved mekanisk bevægelige eller varme dele. Fjern ikke beskyttelsesafdækninger.
9. Værnemidler! Benyt egnet høreværn, når du opholder dig i nærheden af maskinen.
10. Der må kun anvendes originale dele til vedligeholdelse og som tilbehør.
11. Reparations- og justeringsarbejde må kun udføres af autoriseret fagpersonale.
12. Beskyt dig mod elektriske farer.

13. Berør aldrig strømgeneratoren med fugtige hænder.

14. Brug til arbejde ude i det fri kun forlængerledninger, der er godkendt og mærket hertil (H07RN).

15. Hvis der anvendes forlængerledninger eller mobile distributionsnet, må modstandsværdien ikke overstige 1,5 Ω. Som rettesnor bør den samlede længde ledninger med et tværsnit på 1,5 mm² ikke overstige 60 m, med et tværsnit på 2,5 mm² bør 100 m ikke overskrides.
16. Brug aldrig strømgeneratoren i regn- eller snevejr.
17. Sluk altid motoren under transport og tankning.
18. Brændstof er brændbart og let-antændeligt. Der må ikke tankes under drift. Der må ikke tankes, hvis der ryges eller er åben ild i nærheden. Undgå at spilde brændstof.
19. Undlad at tanke eller tømme tanken i nærheden af åbent lys, ild eller gnistregn. Rygning forbudt!
20. Det er forbudt at bruge strømgeneratoren i tordenvejr. - Fare for lynnedslag!
21. Strømgeneratoren skal anbringes på en sikker, plan plads. Det er forbudt at dreje og kippe eller flytte apparatet under driften.
22. Strømgeneratoren skal opstilles mindst 1 m fra vægge eller tilsluttede apparater.
23. Børn skal beskyttes ved at holde en sikkerhedsafstand til inverter-strømgeneratoren.
24. Nogle dele af stempel-forbrændingsmotoren er meget varme og kan forårsage forbrænding. Advarselsinstrukserne på strømgeneratoren skal iagttages.
25. De under tekniske data angivne værdier for lydef-fektniveau (LWA) og lydtrykniveau (LpA) angiver emissionsniveauer og er ikke nødvendigvis sikre arbejdsniveauer. Da der er en sammenhæng mellem emissions- og imissionsniveauer, kan den ikke bruges til pålideligt at fastlægge eventuelt påkrævede ekstra sikkerhedsforanstaltninger. Faktorer, der påvirker arbejdskraftens aktuelle imissionsniveau, omfatter også arbejdsrummets egenskaber, andre støjkilder, luftbåren lyd osv. som f.eks. antallet af maskiner, de tilgrænsende processer og den periode, som brugeren er udsat for larmen. Desuden kan det tilladte imissionsniveau være forskellig fra land til land. Alligevel giver disse oplysninger brugeren mulighed for bedre at kunne vurdere risici og farer. Der skal med jævne mellemrum foretages akustiske målinger efter installationen for at bestemme lydtrykniveauet.

26. Advarsel! Overhold de elektriske sikkerhedsforskrifter, der gælder for det sted, hvor strømgeneratoren anvendes.

27. Advarsel! Tag hensyn til kravene og sikkerhedsforanstaltningerne i tilfælde af genforsyning af et anlæg via inverter-strømgeneratoren afhængigt af dette anlægs beskyttelsesforanstaltninger og de gældende retningslinjer.

28. Under normale omgivelsesbetingelser må inverter-strømgeneratorer kun oplades op til deres nominelle effekt. Hvis inverter-strømgeneratoren anvendes under betingelser, der ikke er i overensstemmelse med referencebetingelserne i henhold til ISO 8528-8:2016, 7.1, og motorens eller generatorens køling er hæmmet, f.eks. som resultat af drift i begrænsede områder, skal effekten reduceres.
29. På grund af de høje mekaniske belastninger bør der kun anvendes kraftige gummislanger (iht. IEC 60245-4) eller tilsvarende udstyr.
30. Overhold de elektriske sikkerhedsforskrifter, der gælder for det sted, hvor inverter-strømgeneratoren anvendes.
31. Tag hensyn til kravene og sikkerhedsforanstaltningerne i tilfælde af genforsyning af et anlæg via inverter-strømgeneratoren afhængigt af dette anlægs beskyttelsesforanstaltninger og de gældende retningslinjer.

Elektrisk sikkerhed

1. Før brug skal strømgeneratoren og dens elektriske udstyr (inkl. ledninger og stikforbindelser) kontrolleres for at sikre, at der ikke er nogen defekt.
2. Strømgenerator-aggregatet må ikke tilsluttes til andre strømkilder som f.eks. til strømforsyningen fra energiforsyningsselskaber. I særlige tilfælde, hvor der er tilvejebragt en reserveforbindelse til eksisterende elektriske systemer, må sådanne kun etableres af kvalificerede elektrikere, der skal tage højde for forskellene mellem det drevne udstyr, som benytter det offentlige strømnet, og driften af strømgenereringsaggregatet. I henhold til denne del af ISO 8528 skal forskellene angives i brugs-anvisningen.
3. Beskyttelse mod elektrisk stød afhænger af de relæer, der er nøje tilpasset til strømgenerering-saggregatet. Hvis et relæ skal udskiftes, skal det udskiftes med et relæ med samme design- og effektegenskaber.

Advarsell! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

PAS PÅ: Der må kun anvendes Super E10-benzin som brændstof.

⚠ Livsfare! Benzin er giftig og ekstremt brændbar.

- Opbevar kun benzin i hertil indrettede og godkendte beholdere (dunke). Tankbeholdernes lukkekapper skal altid skrues ordentligt på og spændes fast. Defekte lukninger skal udskiftes af sikkerhedsårsager.

- Hold benzin på afstand af gnister, åben ild, vågeflammer, varmekilder og andre antændelseskilder. Rygning er forbudt!

- Tank kun udendørs, og ryg ikke imens.

- Stands forbrændingsmotoren, og lad den køle af inden tankningen.

- Der skal påfyldes benzin, før forbrændingsmotoren startes. Når forbrændingsmotoren kører, eller hvis maskinen er meget varm, må tanklukningen ikke åbnes, og der må ikke påfyldes benzin.

- Åbn tanklukningen forsigtigt og langsomt. Afvent trykudligning, og tag først derefter tankdækslet helt af.

- Brug en passende tragt eller et påfyldningsrør til tankningen, så der ikke kan spildes brændstof på forbrændingsmotoren og huset og/eller plænen.

- Undgå at overfylde brændstoftanken!

- For at give plads til, at brændstoffet kan udvide sig, må man aldrig fylde brændstoftanken højere end underkanten af påfyldningsstudsen. Se de yderligere oplysninger i brugsanvisningen til forbrændingsmotoren.

- Hvis der er spildt benzin, må man ikke starte forbrændingsmotoren, før det benzin-forurenede område er blevet renset. Undgå ethvert forsøg på at tænde motoren, til benzindampene er fordampet (tørres af).

- Tør straks spildt brændstof op. - Hvis der kommer benzin på tøjet, skal dette skiftes. - Tankdækslet skal skrues ordentligt på og spændes fast efter hver tankning. Apparatet må ikke tages i brug uden påskruet originalt tankdæksel.

- Af sikkerhedsårsager skal man med jævne mellemrum kontrollere brændstofledningen, brændstoftanken, tanklukningen og tilslutningerne for skader, ældning (skørhed), for korrekt montering og utætheder, og man skal foretage udskiftning efter behov.

- Tanken må kun tømmes udendørs.

- Brug aldrig drikkevareflasker eller lignende til at bortskaffe eller opbevare driftsstoffer, som f.eks. brændstof. Folk, især børn, kunne blive fristet til at drikke af det.

- Opbevar aldrig apparatet med benzin i tanken inde i en bygning. Benzindampe kan komme i kontakt med åben ild eller gnister og blive antændt.

- Undlad at stille apparat og brændstofbeholder i nærheden af varmeapparater, strålevarmere, svejseapparater eller andre varmekilder.

Eksplosionsfare!

Hvis der under drift konstateres en defekt på tanken, på tankdækslet eller på brændstofførende dele (brændstofledninger), skal forbrændingsmotoren straks slukkes. Derefter tages kontakt til en faghandler.

Restrisici

Apparatet er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

- Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

- Desuden kan der forefindes ikke-åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.

- Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.

- Undgå tilfældig idriftsættelse af strømgeneratoren.

- Brug apparatet som anbefalet i denne brugsanvisning. Sådan opnås optimal ydeevne med strømgeneratoren.

6. Tekniske data

Strømgenerator Digital inverter

Beskyttelsesgrad IP23M
Kontinuerlig drift P_nom. (COP)(230 V) (S1)	3,0 kW
Maks. effekt P_maks. (230 V)(S2 5min)	3,2 kW
Maks. effekt P_spids (230 V)(S2 2s)	3,5 kW
Nominel spænding U_n	230 V~
Nominel strøm I_n	2 x 13 A (230 V~)
Nominel strøm I_n	8,0 A (12V)
Nominel strøm I_n	2 x 2,1 A (USB)
Frekvens F_n	50 Hz
Effektklasse G1
Aktiv effektfaktor 1
Kvalitetsklasse A
Motorkonstruktion	4-takters 1-cylindret luftkølet
Slagvolumen	141 cm ^3
Maks. ydeevne (motor)	3,6 kW / 4,8 PS
Brændstof	Super E10 benzin
Tankindhold 6,3 l
Motorolietype	15W40
Oliemængde (ca.)	400 ml
Forbrug ved fuld belastning	1,78 l/h
Temperatur maks.	40 °C
Max opstillingshøjde (m.o.h.)	1000 m
Tændrør	A7RTC

Forbehold for tekniske ændringer!

Driftsfunktion S1 (kontinuerlig drift)

Maskinen kan køre kontinuerligt med den angivne effekt.

Driftsfunktion S2 (korttidsdrift)

Maskinen må kun køre kortvarigt med maksimal eller spidseffekt.

Støj og vibration

Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bruge et egnet høreværn.

Information om støjudvikling iht. EN ISO 3744:1995, ISO 8528-10:1998

Støjværdier

Lydeffektniveau L_WA	96 dB
Lydtryksniveau L_pA	74,6 dB
Usikkerhed K_wa/pA	1,5 dB

7. Udpakning

• Åbn emballagen, og tag forsigtigt apparatet ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks transportfirmaet i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos din forhandler.
• Husk at bestillinger skal være forsynet med artikel-numre samt apparattype og fremstillingsår.

⚠ ADVARSEL!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

8. Før ibrugtagning

Elektrisk sikkerhed

Før brug skal strømgeneratoren og dens elektriske udstyr (inkl. ledninger og stikforbindelser) kontrolleres for at sikre, at der ikke er nogen defekt.

Ledningslængderne til forbrugeren skal være så korte som muligt.

⚠️FARE!

Ved påfyldning kan brændstof antændes og evt. eksplodere. Dette medfører alvorlige forbrændinger eller dødsfald.

• Deaktivér motoren, og lad den køle af.

• Varme, flammer og gnister skal holdes på afstand.

• Brændstof må kun påfyldes udendørs.

• Brug beskyttelseshandsker.
• Undgå kontakt med hud og øjne.
• Start apparatet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.
• Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber benzin ud.

⚠ ADVARSEL!

Sundhedsfare!

Indånding af benzin-/smøreoliedampe kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

- Undgå at indände benzin-/smøreoliedampe.

- Brug kun apparatet udendørs.

BEMAERK!

Apparatskader

Hvis apparatet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader.

- Fyld benzin og olie på, før ibrugtagning. Apparatet leveres uden motor- og gearolie.

BEMÆRK!

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

• Påfyld/aftøm kun olie på jævne, asfalterede overflader.
• Brug en påfyldningsstuds eller en tragt.
• Saml den aftappede olie op i en egnet beholder.
• Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser.
• Bortskaf olien i henhold til de lokale bestemmelser.

8.1 Jording (fig. 3)

⚠ Pas på! Elektrisk stød!

• Brug ikke en blottet ledning til jording.
• Strømgeneratoren skal være forsvarligt jordet.

Huset skal jordes for at aflede statisk opladet elektricitet. Dette gøres ved at forbinde et kabel med strømgeneratorens jordingsskrue (16) på den ene side og med en ekstern masse (f.eks. et jordspyd) på den anden side.

⚠ Pas på!

Kontrol inden betjening

• Kontrollér alle sider af motoren for olie- eller ben-zinlækage.

• Kontroller motorolieniveauet.

• Kontrollér brændstofniveauet – Påfyld mindst 2 liter Super E10-benzin.

• Kontroller luftfilterets tilstand.
• Kontroller brændstofledningernes tilstand.
  • Vær opmærksom på tegn på skader.
• Kontrollér, at alle beskyttelsesafskærmninger er monteret, og at alle skruer er spændt fast.
• Sørg for tilstrækkelig udluftning af apparatet.
• Kontrollér, at tændrørshætten er fastgjort til tændrøret (23).
• Afbryd forbindelsen mellem et eventuelt tilsluttet, elektrisk apparat og strømgeneratoren.

8.2 Påfyldning af olie (fig. 7 + 8)

⚠️ Pas på!

Strømgeneratoren leveres uden motorolie. Påfyld derfor ubetinget olie, før maskinen tages i brug.

Brug olietypen 15W40.

Kontrollér olieniveauet med jævne mellemrum før hver ibrugtagning. Et for lavt olieniveau kan beskadige motoren.

1. Stil strømgeneratoren på en plan, lige overflade.
2. Fjern motorafdækningen (3) ved at skrue de to skruer ud med en stjerneskruetrækker (medfølger ikke).
3. Skru oliepinden (20) ud.

4. Fyld tanken med motorolie ved hjælp af en tragt (17). Vær opmærksom på den maksimale påfyldningsmængde på 400 ml. Fyld forsigtigt olie på op til påfyldningsstudsens underkant.

5. Tør oliepinden (20) af med en ren, fnugfri klud.

6. Sæt oliepinden (20) i igen, og kontrollér olieniveauet uden at skrue pinden fast.

7. Olieniveauet skal altid stå inden for den midterste markering på oliepinden.

8. Hvis olieniveauet er for lavt, skal der påfyldes den anbefalede mængde olie (maks. 400 ml).

9. Skru derefter oliepinden (20) i igen.

10. Påsæt motorafdækningen (3), og fastgør den ved at spænde de to skruerne igen.

8.3 Påfyld brændstof

⚠️ Pas på!

Strømgeneratoren leveres uden benzin. Påfyld derfor altid benzin, før maskinen tages i brug. Brug Super E10 benzin.

1. Skru tankdækslet (2) af, og fyld - ved hjælp af tragten (17) - maks. 6,3 liter Super E10-benzin i tanken.

2. Pas på, at tanken ikke overfyldes (se niveaumarkering (26)!), og at der ikke spildes benzin. Brug brændstoffilterindsatsen (25). Spildt benzin skal straks opsamles, hvorefter man skal vente, til benzindampene er fordampet (antændelsesfare).

3. Luk tankdækslet (2).

⚠ Pas på!

Tank i et godt ventileret område ved stoppet motor. Lad motoren køle af, hvis den lige har kørt. Tank aldrig motoren i en bygning, hvor benzindampene kan nå flammer eller gnister.

Benzin er meget brandfarligt og eksplosivt. Du kan blive forbrændt eller på anden måde komme alvorligt til skade under omgang med brændstof.

9. Betjening

⚠️ Pas på!

Inden ibrugtagning skal det sikres, at apparatet er monteret fuldstændigt!

9.1 Start af motoren (fig. 5 + 6)

Brug kun maskinen udendørs og aldrig i lukkede eller dårligt ventilerede rum.

1. Stil udluftningen på tankdækslet (2) på "ON".

2. Stil Tænd/Sluk-kontakten (11) i stilling "RUN".

Bemærk: Energisparekontakten (10) skal stå på "OFF".

I "kold" tilstand

1. Pas på! Lad aldrig trækstarteren (5) springe tilbage af sig selv. Dette kan medføre skader.

2. Stil Tænd/Sluk-kontakten (11) i stilling "Choke".

3. Træk nu hurtigt i trækstarteren (5), til motoren går i gang. Skulle motoren ikke starte, gentages processen.

4. Stil Tænd/Sluk-kontakten (11) efter at have startet motoren (efter ca. 15-30 sekunder) fra stilling "CHOKE" til stilling "RUN". (fig. 6)

5. Hvis motoren ikke starter efter flere forsøg, henvises til kapitlet "Fejlfinding".

Bemærk:

Når motoren startes den første gang, vil det kræve flere forsøg at starte den, før brændstoffet er transporteret fra tanken op til motoren.

Bemærk: Ved høje udetemperaturer kan det ske, at strømgeneratoren skal startes uden choker, selv når motoren er kold!

I "varm" tilstand

1. Stil Tænd/Sluk-kontakten (11) i stilling "RUN".
2. Træk derefter hurtigt i trækstarteren (5). Apparatet bør starte efter maks. 2 træk. Hvis apparatet stadig ikke starter, skal man gentage processen under "Start i kold tilstand".

9.2 Stop af motoren

Lad strømgeneratoren køre i kort tid (ca. 30 sekunder) uden belastning, før den slukkes, så den kan efterkøle.

1. Sæt Tænd/Sluk-kontakten (11) i stilling "OFF".

2. Kobl strømaftageren fra apparatet.

3. Stil udluftningen på tankdækslet (2) på "OFF".

9.3 Driftsindikator (6) (fig. 3)

Driftsindikatoren (6) er aktiv, när motoren kører.

9.4 Overbelastningsindikator (7) (fig. 3)

Overlastbeskyttelsen aktiveres ved for højt effektforbrug og frakobler 230 V-stikkontakterne (13).

1. Sluk apparatet som beskrevet i afsnit 9.2.

2. Kobl strømaftageren fra apparatet.

9.5 "RESET"-tast (12) (fig. 3)

Hvis overlastbeskyttelsen er blevet udløst, og overlast-indikatoren (7) lyser rødt, kan "RESET"-tasten (12) genoprette udgangseffekten fra inverter-strømgeneratoren. Det er da ikke nødvendigt at genstarte motoren.

1. Hold "RESET"-tasten (12) trykket ind i 1 sekund, indtil lampen (rød) slukker, og driftsindikatoren (6) (grøn) lyser.

Hvis overlastbeskyttelsen ikke er blevet udløst, er "RESET"-tasten (12) virkningsløs.

9.6 Olieadvarsels-indikator (8) (fig. 3)

Indikatoren lyser op, när olieniveauet er for lavt, og slukkes, så snart olieniveauet er tilstrækkeligt højt.

Oliefrakoblingsautomatikken udløses, hvis der er for lidt motorolie. Olieadvarsels-indikatoren (8) begynder at blinke, hvis der er for lidt olie i motoren. Kontrollampen begynder at blinke, hvis oliemængden har underskredet sikkerhedsmængden. Motoren slukker automatisk efter kort tid. Start er først mulig efter påfyldning af motorolie (se afsnit 8.2).

Indikatoren lyser op, när olieniveauet er for lavt, og slukkes, så snart olieniveauet er tilstrækkeligt højt.

Hvis olieniveauet er for lavt, lyser olieadvarsels-indikatoren (8) under startforsøget. Påfyld olie, som beskrevet under 8.2, og gentag startforsøget.

9.8 Energisparekontakt (10) (fig. 3)

Sæt energisparekontakten (10) i stillingen "ON" for at reducere af brændstofforbruget i tomgang.

Energisparekontakten (10) skal være slukket, når der er tilsluttet elektriske apparater, som kræver en høj startstrøm, som f.eks. en kompressor. Også når strøm-generatoren startes skal energisparekontakten først være på "OFF".

9.9 USB-tilslutning (9) (fig. 3)

Denne strømgenerator er udstyret med to USB-tilslutninger. De kan bruges til f.eks. opladning af smartphones.

9.10 Opladning af eksterne apparater (fig. 3) ⚠️FARE!

Fare pga. falsk opladning.

1. Sæt adapterkablet med 12 V-klemmer (19) i den hertil indrettede 12 V DC-tilslutning (14).

2. Hvis 12 V DC-sikkerhedsudløseren (15) er blevet udløst, kan 12 V DC-sikkerhedsudløseren (15) genoprette udgangseffekten fra inverter-strøm-generatoren. Hold 12 V DC-sikkerhedsudløseren (15) trykket ind i 1 sekund.

3. Hvis 12 V DC-sikkerhedsudløseren (15) ikke er blevet udløst, er 12 V DC-sikkerhedsudløseren (15) virkningsløs.

Sluk motoren, og fjern tændrørshætten (24) fra tændrøret (23) før enhver form for rengørings- og vedligeholdelsesarbejde.

PAS PÅ! Fare for forbrænding! Vent, til apparatet er afkølet, inden der foretages rengørings- eller vedligeholdelsesarbejde.

10.1 Rengøring

Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk. Det anbefales, at apparatet altid rengøres umiddelbart efter brug.

Rengør maskinen med en fugtig klud og en smule brun sæbe med jævne mellemrum.

Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.

Brug altid beskyttelsesbriller og tandbeskytter under vedligeholdelsesarbejde!

10.2.1 Kontrol af olieniveauet

Skift motorolie efter de første 20 driftstimer; derefter for hver 50 timer eller hver tredje måned.

Motoren bør være driftsvarm, når motorolien skiftes.

1. Stil strømgeneratoren på en plan, lige overflade.
2. Fjern motorafdækningen (3), som beskrevet i 8.2. (fig. 7)
3. Hav en opsamlingsbeholder parat (medfølger ikke).
4. Åbn oliepinden (20), og aftap den varme motorolie i opsamlingsbeholderen ved at hælde strømgeneratoren.
5. Påfyld frisk motorolie (ca. 0,35 liter).
6. Skru derefter oliepinden (20) ind igen.
7. Bortskaf den gamle olie korrekt.

10.2.3 Luftfilter (fig. 9 + 10)

BEMAERK!

Fare for beskadigelse!

Hvis motoren kører uden - eller med beskadiget - filter-element, kan det forårsage motorskader.

- Lad aldrig motoren køre uden - eller med beskadiget - luftfilterelement. Der kommer snavs ind i motoren, hvilket kan forårsage alvorlige motorskader.

Luftfilteret (22) skal renses for hver 50 driftstimer og udskiftes ved behov.

1. Fjern motorafdækningen (3) (fig. 7).
2. Fjern luftfilterlåget ved at trykke på fastgørelses-laskerne i siden.
3. Fjern luftfilteret (22).
4. Brug ikke aggressive rengøringsmidler eller benzin til at rense filteret.

5. Rengør elementerne ved at banke dem ud på en plan overflade. I tilfælde af kraftig tilsmudsning skal der vaskes med sæbelud; derefter skylles med rent vand efterfulgt af lufttørring.

6. Samlingen foretages i omvendt rækkefølge.

10.2.4 Tændrør (fig. 11 + 12)

⚠ PAS PÅ: Tændrøret må kun udskiftes, när motoren er kold!

Kontrollér tændrøret (22) første gang for tilsmudsning efter 20 driftstimer, og rengør det i givet fald med en kobbertrådbørste. Vedligehold herefter tændrøret (22) for hver 50 driftstimer.

1. Åbn tændrørsafdækningen (4).
2. Fjern tændrørshætten (24) med en roterende bevægelse.
3. Fjern tændrøret (23) med den medfølgende tændrørsnøgle (18).
4. Fjern al snavs fra tændrørets (23) sokkel.
5. Kontrollér tændrøret (23) visuelt. Fjern eventuelle aflejringer med en trådbørste.
6. Kontroller tændrørsspalten. Indstil elektrodeafstanden til 0,6 til 0,7 mm med en søger.
7. Samlingen foretages i omvendt rækkefølge.

BEMAERK

Et løstsiddende tændrør kan blive overophedet og beskadige motoren. Og for kraftig tilspænding af tændrøret kan beskadige gevindet i topstykket.

10.2.5 Rengøring af brændstofffilterindsats (fig. 13 + 14)

Bemærk: Brændstofffilterindsatsen (25) er en filterkop, som befinder sig lige under tankdækslet (2) og filtrerer alt påfyldt brændstof.

1. Stil Tænd/Sluk-kontakten (11) i stilling "OFF".
2. Åbn tankdækslet (2).
3. Fjern brændstofffilterindsatsen (25) og niveau-markeringen (26). Rens den i ikke-brændbart opløsningsmiddel eller i opløsningsmiddel med højt flammepunkt.
4. Indsæt brændstofffilterindsatsen (25) med niveau-markeringen (26) igen.
5. Luk tankdækslet (2).

Ved forespørgsler bedes følgende data opgives:

• Dataene på maskinens typeskilt
• Dataene på motorens typeskilt

Vigtig henvisning ifm. reparation:

Ved returnering af maskinen til reparation vær venligst opmærksom på, at apparatet af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

10.3 Bestilling af reservedele

Husk at angive følgende oplysninger, när der bestilles reservedele:

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Tændrør, luftfilter

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

11. Opbevaring

11.1 Forberedelse til opbevaring

1. Tøm benzintanken med en benzinopsugningspumpe (se afsnit 11.2).
   Advarselsinstruks: Fjern ikke benzinen i lukkede rum, i nærheden af ild eller hvis der ryges. Gas-dampe kan føre til eksplosioner eller brand.
2. Foretag olieskift efter hver sæson.
3. Fjern den gamle motorolie fra den varme motor og fyld ny olie på.
4. Fjern tændrøret (23). (Fig. 12)
5. Fyld ca. 20 ml olie i cylinderen med en oliekande.
6. Træk langsomt i startsnoretrækket, så olien be- skytter den indvendige side af cylinderen.
7. Skru tændrøret (23) ind igen.
8. Opbevar apparatet et godt ventileret sted.

11.2 Aftapning af benzin med en benzinudsugningspumpe

Ved opbevaring i en længere periode skal benzinen aftappes.

1. Hold en opsamlingsbeholder under benzinopsugningspumpens slange (medfølger ikke).
2. Skru tankdækslet (2) af, og fjern det.
3. Fjern brændstofffilterindsatsen (24).
4. Skub benzinopsugningspumpens slange ned i benzintanken, og tøm al benzin af ved hjælp af benzinopsugningspumpen.
5. Indsæt brændstofffilterindsatsen (24) igen.
6. Skru tankdækslet (2) fast igen.

12. Transport

1. Tøm benzintanken med en benzinopsugningspumpe (se afsnit 11.2).
2. Lad - hvis muligt - motoren køre, indtil den sidste benzin er opbrugt.
3. Tøm motorolien af den varme motor (som beskrevet i 10.2.2 Olieskift).
4. Fjern tændrørshætten (24) fra tændrøret (23).
5. Fastgør apparatet, så det ikke kan skride, med f.eks. en strop.
6. Strømgeneratoren kan løfte og flyttes i håndtaget (1).

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøreg- ler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren en forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

• Inden apparatet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

14. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan afhjælpes, hvis maskinen ikke fungerer korrekt. Hvis du ikke kan lokalisere og afhjælpe problemet, skal du kontakte dit serviceværksted.

Fejl Mulig årsag Afhjælpning
Motoren kan ikke starte	Oliefrakoblingsautomatik udløses Kontrol af olieniveau, påfyldning af motorolie
	Tilsodet tændrør Rengør eller skift tændrør
	Intet brændstof Påfyld brændstof
Generatoren har for lav eller ingen spænding	Elektronik defekt Reparation på autoriseret servicecenter.
	Overstrømsbeskyttelse er udløst Genstart generator, reducer forbrugere
	Luftfilter snavset Rengør eller skift filter

15. Vedligeholdelsesplan

Det er vigtigt at overholde følgende vedligeholdelsesintervaller for at sikre problemfri drift.

PAS PÅ! Ved første ibrugtagning skal der påfyldes motorolie og brændstof.

	Før hverbrug	efter en driftstid på 20timer	efter en driftstid på50 timer	efter en driftstid på 300timer
Kontrol af motorolie X
Skift af motorolie første gang, dernæstfor hver 50 timer			X
Kontrol af luftfilter X			udskift evt. filterindsats
Rengøring afluftfilter			X
Visuel kontrol afapparatet	X
Rengøring aftændrør			Afstand: 0,6 - 0,7 mm,udskift ved behov
Kontrollérog genindstildrosselspjældet				X*
Rengøring aftopstykke				X*
Indstil ventilslør				X*
Pas på: Punkterne med "X*" må kun udføres af autoriserede specialister.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
