Produkta veids	Dekoratīvā salas tvaika nosūcējs
Zīmols	Progress
Modelis	PDV9065E
Lietošana	Mājsaimniecība, izsūkšana vai recirkulācija
Elektrības padeve	220-240 V / 50-60 Hz (aptuveni)
Motora jauda	Nav norādīta (aptuveni 200-300 W)
Izsūkšanas caurules diametrs	150 mm (aptuveni)
Ātrumu skaits	4, ieskaitot 1 intensīvo ar taimeri
Apgaismojums	Halogēns 12 V, 20 W max, G4 pamatne
Vadība	Skārienjutīga, ar taimeri un filtru piesātinājuma signālu
Minimālais drošības attālums līdz elektriskajai plīts virsmai	40 cm
Minimālais drošības attālums līdz gāzes plīts virsmai	55 cm
Prettauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā (1 reizi mēnesī)
Ogles filtrs	Integrējams recirkulācijas versijā, maiņa ne vēlāk kā pēc 4 mēnešiem
Filtru piesātinājuma signāls	Jā: 40 h pretaukumam, 160 h oglēm
Svars	Smags (aptuveni 20-30 kg)
Piestiprināšana	Pie griestiem
Materiāli	Nerūsējošais tērauds (aptuveni)
Platums	90 cm (pēc modeļa 9065)
Trokšņa līmenis	Nav norādīts (aptuveni 50-65 dB)
Taimeris	Jā: 20 min (v1), 15 min (v2), 10 min (v3)
Drošības klase	Nav norādīta (iespējams, I klase)
Apkope	Regulāra iekšpuses/ārpusē tīrīšana ar mitru drānu un neitrālu mazgāšanas līdzekli

Bieži uzdotie jautājumi - PDV9065E PROGRESS

Kā uzstādīt tvaika nosūcēju Progress PDV9065E?

Tvaika nosūcējs jāpiestiprina pie griestiem vismaz diviem cilvēkiem. Ievērojiet 40 cm attālumu starp elektrisko plīts virsmu un nosūcēju, un 55 cm gāzes plītij. Pirms uzstādīšanas atvienojiet no elektrotīkla.

Kad jātīra pretauku filtrs?

Metāla pretauku filtrs jātīra reizi mēnesī vai kad iedegas indikators L1 (pēc 40 darba stundām). To var mazgāt ar rokām vai trauku mazgājamā mašīnā ātrā ciklā zemā temperatūrā.

Kā nomainīt ogles filtru?

Ogles filtrs jānomaina ne vēlāk kā reizi 4 mēnešos (vai kad indikators L2 mirgo pēc 160 stundām). To nevar tīrīt. Izmantojiet tikai jūsu modelim piemērotus filtrus.

Kā nomainīt halogēna spuldzi?

Atvienojiet nosūcēju, ļaujiet lampām atdzist. Nomainiet bojāto spuldzi ar halogēna spuldzi 12V-20W max, G4 pamatni, neaizskart spuldzi ar rokām.

Ko darīt, ja indikatori L1 un L2 mirgo pārmaiņus?

Tas norāda uz abu filtru vienlaicīgu piesātinājumu. Vispirms atiestatiet ogles filtra signālu, turot nospiestu T5 5 sekundes, pēc tam atkārtojiet pretauku filtram.

Kā aktivizēt ogles filtra piesātinājuma signālu?

Kad nosūcējs ir izslēgts, turiet nospiestu taustiņu T5 5 sekundes. Indikators L2 mirgos 2 sekundes, lai apstiprinātu aktivizēšanu. Lai deaktivizētu, atkārtojiet darbību: indikators L2 nodzisīs.

Vai es varu izmantot nosūcēju bez ogles filtra?

Jā, ja jūsu nosūcējs ir uzstādīts izsūkšanas versijā (izvade ārā). Ogles filtrs ir nepieciešams tikai recirkulācijas versijā (gaiss tiek atgriezts virtuvē).

Kā darbojas ātrumu taimeris?

Nospiediet T4, lai aktivizētu taimeri: 20 min 1. ātrumā, 15 min 2. ātrumā, 10 min 3. ātrumā. Atbilstošais indikators mirgo. Pēc laika nosūcējs automātiski izslēdzas.

Kāds ir ieteicamais minimālais attālums virs gāzes plīts virsmas?

Attālumam starp plīts virsmu un nosūcēja zemāko daļu jābūt vismaz 55 cm gāzes vai kombinētajām plītīm. Elektriskajām virsmām pietiek ar 40 cm.

Ko darīt, ja motors neieslēdzas?

Vispirms pārbaudiet, vai nosūcējs ir pievienots elektrotīklam un vai galvenais automātiskais slēdzis ir ieslēgts. Pārliecinieties, ka elektroinstalācija atbilst spriegumam, kas norādīts uz datu plāksnītes. Ja problēma joprojām pastāv, sazinieties ar tehnisko atbalstu.

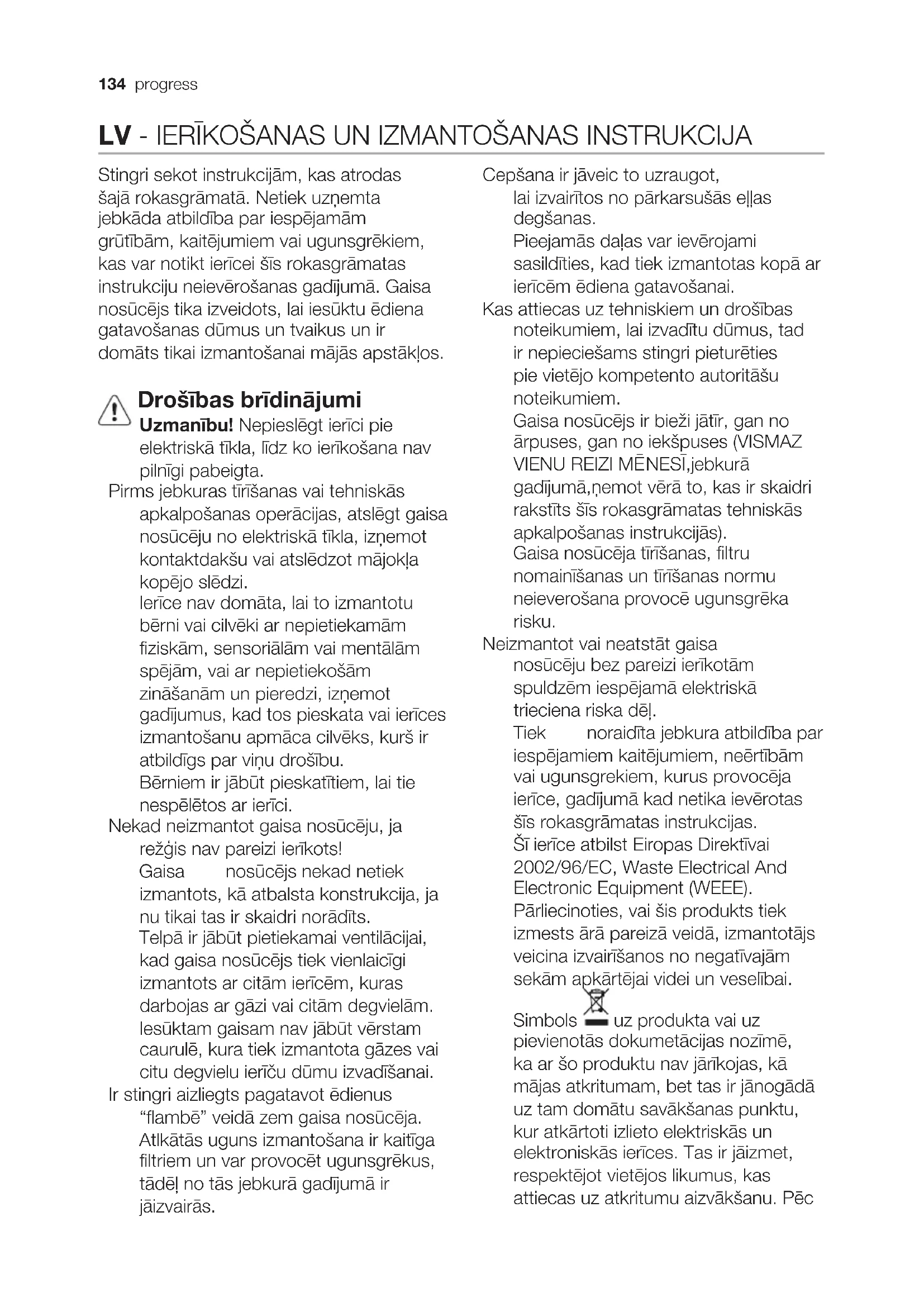

LIETOŠANAS INSTRUKCIJA PDV9065E PROGRESS

Nekad neizmantot gaisa nosucceju, ja rezgis nav pareizi ierikots! Gaisa nosuccejs nikad netiek izmantots, ka atbalsta konstrukcija, ja nu tikai tas ir skaidri noradits. Telpa ir jabut pietiekamai ventilacijai, kad gaisa nosuccejs tiek vienlaicigi izmantots ar citam icicem, kuras darbojas ar gazi vai citam degvielam. lesuktam gaisam nav jabut verstam caurule, kura tiek izmantota gazes vai citu degvielu icicu dumu izvadiisanai. Ir stingri aizliegts pagatavot edienus "flambe" veida zem gaisa nosucceja. Atlkatas uguns izmantošana ir kaitiga filtriem un var provocet ugunsgrekus, tadel no tās jebkurā gadijumā ir jazvairas.

Cepšana ir japeic to uzraugot,
lai izvainitos no parkarsusas ellas
degšanas.
Pieejamās dalas var ieverojami
sasildities, kad tiek izmantotas kopā ar
iericem ediana gatavošanai.

Kas attiecas uz tehniskiem un drošības noteikumiem, lái izvadītu dumus, tad ir nepiečiesams stingri pietureties pie vietējo kompetento autoritàsu noteikumiem.

Gaisa nosuccejs irbiezi jatir, gan no arpuses, gan no iekspuses (VISMAZ VIENU REIZI MENESI,jebkuragdfijumamemot vera to, kas ir skaidrikakstits sis rokasgramatas tehniskas apkalposanas instrukcjjas). Gaisa nosucceja tirsanas, filtrunomainisanas un tirisanas normuneieverosana provocegunsgreka risku.

Neizmantot vai neatat gaisa nosucceju bez pareizi erikotam spuldzem iespejam a elektriska triecena riska del. Tiek noraidita jebkura atbildiba par iespejamiem kaitejumiem, neertibam vai ugunsgrekiem, kurus provocea ierece, gadijumakad netika ieverotas sis rokasgramatas instrukcjjas. Sierice atbilst Eiropas Direktivai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Parliecinoties, vai sis Produkts tiek izmests arapareizavida, izmantotajs veicina izvairisanos no negativajam sekam apkartejai vide un vesellbai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, kā majas atkritumam, bet tas ir janogadā uz tam domatu savakšanas punktu, kur atkartoti izlieto elektriskās un elektroniskās ierices. Tas ir jazmet, respektjet vietējos likumus, kas attiecas uz atkritumu aizvakšanu. Pec

papildus informacijas par produkta izmantošanu, apstradi un atkartotu izlietošanu, ir jagriežas vietëj iestadē ,kas nodarbojas ar attieçigo jautajumu, atkritumu atkartotās izlietošanas servisu, vai uz veikalu, kurprodukstika iegadāts.

Izmantošana

Gaisa nosucejs tika izveidots, lai tas butu izmantots iesuksanas versija ar evakuešanu

uz arpus vai ar fi Itru ar iekseju cirkulešanu

lerikosana

Sim gaisa nosuceja veidam ir jabut piefiks-etam pie griestiem.

Loti smaga iekarta: Gaisa nosuceja
parvietošanu un ierikosanu ir javeic vismaz
diviem vai vairakiem cilvekiem.

Minimalam attalumam starp plits virsmu, kur tiek novietoti tilpumi un viszemakas gaisa nosuceja dalas nav jabut mazakam par 40cm elektriskas plits gadijuma un 55cm gazes un kombinetas virtuves gadijuma. Gadijuma, ja ierikošanas instrukcjjas gazes iericei tiek precizets lielaks attalums, ir nepiecesams to ieverot.

Tikla spriegumam ir jaatbilst spriegumam, kurš ir atzimets uz ipasas etiketes, kura atrodas gaisa nosucêja iekspuse. Ja nosucējam ir kontaktdaksa, pievienot to rozetei, kura atbilst pastavošiem likumiem un atrodas pieejama zona arī pec installesanas.

Ja gaisa nosucejam nav kontaktdaksas (tieša pieslēgšana pie elektriskās sistemas) vai ari kontaktdaksa neatrodas pieejamā zona, ari péc installesanas, pielietot normām atbilstošu bipolararu sledzi, kurš nodrošina pilnu atslēgšanu no tikla sprieguma, párslodzes kategorijas III nosacijumos, saskaā ar ierikosanas likumiem.

parbaudit tā pareizu darbošanos,
vienmér parbaudit ka tikla kabelis ir
ierikots pareizi.

Gaisa nosucejam ir ipasa barosanas caurule; caurules bojasanas gadjumapieprasit to tehniskas apskalposanas servisam.

Darbošanās

Izmantot augstaku atrumu ipasas virtuves dūmu koncentrácijas gadjumā. lesakām ieslegt iesukšanu 5 minutes pirms ediana gatavošanas sākšanas un neslegt to āra vel 15 minutes pec ediana gatavošanas pabeigšanas.

T1. Gaismu ON/OFF

T2. Atruma samazinašana

Piespieżot taustu "T2" tiek panakta
atruma pazemināsana, no 4. atruma
(intensivais) uz 1. atrumu.

Piespiezot taustu "T2" darbošanas laika 1. atruma, gaisa nosuccejs iet uz stavokli OFF.

T3. Ātruma palielinašana

Piespieżot taustu T3 gaisa nosucéjs no stavokla OFF pariet 1. atrumā.

Piespieżot taustu (gaisa nosucejs
stavokli OFF) tiek palielinats dzineja
atrums no 1.atruma uz intensivo
atrumu (taimeris).

Darbošanas ar taimeri laika, piespiežot taustu T2 gaisa nosucejs iziet no režima ar taimeri un samazina atrumu.

Piespieżot taustu T3 gaisa nosucejs iziet no režima ar taimeri un palielina atrumu.

Piespieżot taustu T4 gaisa nosucejs iziet no rezima ar taimeri, uzturot uzstādīto Ātrumu..

T5. Filtru piesatinasanas pazinojuma kontroles un konfiguracijas tausts:

Tauku filtru pazinojums

Pec 40.darbošanas stundam mirgujo LED L1.

Kad parādās šāda veida pazinojums, ir jāveic tauku filtru tehniskā apkope.

Lai pazinojumu iestatitu uz nulli, ir jatur piespiests tausts T5 5 sekundes. (gaisa nosucejs ir stavokli ON).

Gaisa nosucejs izdos skanas signalu "BEEP" un LED L1 partrauks mirguošanu.

Oglu filtra pazinojums

Pec 160. darbošanas stundam mirgujo LED L2.

Kad parādās šāda veida pazinhojums, ir jāveic oglu filtra tehniskā apkope.

Lai pazinojumu iestatitu uz nulli, ir jatur piespiests tausts T5 5 sekundes. (gaisanosucejs ir stavokli ON).

Gaisa nosucejs izdos skanas signalu "BEEP" un LED L2 partrauks mirgulošanu.

Abu filtru vienlaicigas pazinošanas gadijuma, LED L1 un L2 mirgulos peč kártas.

lestatisana uz nulli notiek, kad augstak aprakstiā procedura tiek veikta 2 reizes.

Pirmo reizi iestatisies uz nulli oglu filtrapazinojums, otro reizi iestatisies uz nullitauku filtra pazinojums.

Oglu filtrupazinošanasstandartarezims navaktivs.

Gadijumā, ja gaisa nosucējs tiek lietots versija ar filtru, ir nepieciesams iedarbinat oglu filtrapazinojumu.

Oglu filtra pazinošanas aktivešana:

Novietot gaisa nosuceju stavokOff un turet piespiestu taustu T5 5 sekundes.

Tikko tausts tiek piespiests, iedegsies LED, kas atbilst filtru pazinojumiem, kas dotajā bridī ir iedarbināti.

Gaisa nosuccejs izdos skalas signalu "BEEP" un LED L2 mirgulos 2 sekundes.

LED L1 un L2 paliks iedegušies aptuveni 2 sekundes pirms gaisa nosucejs atgriežas stavokī OFF.

Oglu filtra pazinojuma atslegsana:

Novietot gaisa nosuceju stavokl OFF unturet piespiestu taustu T5 5 sekundes.

Tikko tausts tiek piespiests, iedegsies LED, kas atbilst filtru pazinojumiem, kas dotajabridi ir iedarbinati.

Gaisa nosucejs izdos skanas signalu "BEEP" un LED L2 iedegsies.

LED L1 paliks iededzies aptuveni 2
sekundes pirms gaisa nosucëjs atgriežas
stavokī OFF.

Tehniskā apkalpošana

Pirms jebkura veida tehniskas apkalosanas darba, atslegt gaisa nosucju no elektribas.

Gaisa nosucejs ir biezi jatira (vismaz tikpat biezi, cik biezi tiek veikta tauku fi Itrutehniska apkalposana) gan no arpuses, gan no iekspuses. Tirisanai ir jaizmanto mitrs audums, kurš ir samitrāns ar neitraliem skidriem mazgāsanas lidzekliem. Neizmantot jebkuru abrazivus saturosu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanibu: lerices tirisanas un filtrunomainisanas normu neieverosana varvest pie ugunsgreka riskiem. Tatatir ietecams pietureties pie ieteiktaminstrukcijam.

Tiek noraidita jebukra atbildiba par
iespejamiem dzineja bojakumiem,
ugunsgrekiem, kas tika provoceti
neatbistosas tehniskas apkalposanas vai
augstak mineto brdinajumu neieverosanas
dcl.

PANELa tehniskaapkope Attels 8-23

Perimetralie iesuksanas panei ir piestiprinatipie gaisa nosuceja ar piestripinanaspirkstu un atsperu sistemas palidzibu;parliecinosi vikt uz arpusi un atvienot tos no turesanas vadin.

lesuksanas filtri ir jatira tik pat biezi, cik tauku filtri.

Kad perimetralas iesuksanas paneli tiek installeti no jauna, VIENMER ir nepieciesams pievienot tos no jauna pies turešanas vadinjiem.

Pärbaudit notikušo paneju piestiprināšanos uz gaisa nosüceja (piestiprināšanās ar spiedenu).

Prettauku filtrs Attels 9-22

Prettauku filtram ir jabut tintam katrumenesi, ar neagresiviem lidzekliem, manuali vai trauku mazgajama mašina, pie zemas temperatūras un izmantojot ISO ciklu. Ja tas tiek mazgats trauku mazgajama mašina, prettauku filtra metāla detalas var klut nespodras, bet jebkura gadijuma to spejas nemainās

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attels 21

Ogles filtra piesatinašana notiek péc vairak vai mazak ilgas izmantošanas, atkaribā no virtuves veida un tauku filtru tirisanas biežuma. Jebkura gadijumā, ir nepiecišams nomainit kartridžu katru ceturto menesi.

Spuldžu nomainīsana Attēls 24

Atvienot ierici no elektriskas sistemas.

Uzmanibu! Pirms pieskarties spuldzem, parliecinaties, ka tās in aukstas.

Izmantot tikai 12V -20W max - G4 halogena spuldzes, uzmanoties lai neaiztiku tās ar rokām.

LT - MONTAVIMO IR NAUDOJIMOSI INSTRUKCIJA

Griežtai draudžiama gaminti maistā ant ugnies po gaubtu.
