Toote tüüp	Dekoratiivne saarekubu
Mark	Progress
Mudel	PDV9065E
Kasutus	Kodumajapidamine, väljatõmme või tsirkulatsioon
Toide	220-240 V / 50-60 Hz (hinnang)
Mootori võimsus	Täpsustamata (hinnang 200-300 W)
Väljatõmbe toru läbimõõt	150 mm (hinnang)
Kiiruste arv	4, sh 1 ajastatud intensiivkiirus
Valgustus	Halogeen 12 V, max 20 W, pesa G4
Juhtimine	Puutetundlik, koos ajastuse ja filtrite küllastussignaaliga
Minimaalne ohutu kaugus elektripliidist	40 cm
Minimaalne ohutu kaugus gaasipliidist	55 cm
Rasvafilter	Metallist, nõudepesumasinas pestav (kord kuus)
Söefilter	Integreeritav tsirkulatsiooniversiooni jaoks, vahetus max 4 kuu järel
Filtri küllastussignaal	Jah: 40 h rasvafilter, 160 h söefilter
Kaal	Raske (hinnang 20-30 kg)
Kinnitamine	Lae külge
Materjalid	Roostevaba teras (hinnang)
Laius	90 cm (vastavalt mudelile 9065)
Müratase	Täpsustamata (hinnang 50-65 dB)
Ajastus	Jah: 20 min (kiirus1), 15 min (kiirus2), 10 min (kiirus3)
Ohutusklass	Täpsustamata (tõenäoliselt I klass)
Hooldus	Regulaarne sise- ja välispinna puhastamine niiske lapiga ja neutraalse pesuvahendiga

Korduma kippuvad küsimused - PDV9065E PROGRESS

Kuidas paigaldada Progress PDV9065E õhupuhasti?

Õhupuhasti tuleb kinnitada lakke vähemalt kahe inimese poolt. Hoidke elektripliidi pinna ja õhupuhasti vahel 40 cm ning gaasipliidi puhul 55 cm kaugust. Enne paigaldamist ühendage toide lahti.

Millal tuleb rasvafiltrit puhastada?

Metallist rasvafiltrit tuleb puhastada kord kuus või kui indikaator L1 vilgub (pärast 40 töötundi). Seda saab pesta käsitsi või nõudepesumasinas kiirel programmil madalal temperatuuril.

Kuidas vahetada söefiltrit?

Söefiltrit tuleb vahetada maksimaalselt iga 4 kuu järel (või kui indikaator L2 vilgub pärast 160 tundi). Seda ei puhastata. Kasutage ainult teie mudelile sobivaid filtreid.

Kuidas vahetada halogeenpirni?

Ühendage õhupuhasti vooluvõrgust, laske lampidel jahtuda. Vahetage vigane pirn halogeenpirni vastu (12V, max 20W, pesa G4), puudutamata pirni paljaste kätega.

Mida teha, kui indikaatorid L1 ja L2 vilguvad vaheldumisi?

See näitab mõlema filtri samaaegset küllastumist. Lähtestage esmalt söefiltri signaal, hoides T5 nuppu 5 sekundit all, seejärel korrake rasvafiltri jaoks.

Kuidas aktiveerida söefiltri küllastussignaal?

Kui õhupuhasti on välja lülitatud, hoidke T5 nuppu 5 sekundit all. Indikaator L2 vilgub 2 sekundit, kinnitades aktiveerimist. Desaktiveerimiseks korrake toimingut: indikaator L2 kustub.

Kas ma saan oma õhupuhastit kasutada ilma söefiltrita?

Jah, kui teie õhupuhasti on paigaldatud väljatõmbeversioonina (väljuv õhk). Söefilter on vajalik ainult tsirkulatsiooniversiooni puhul (õhk suunatakse tagasi kööki).

Kuidas töötab kiiruste ajastus?

Vajutage T4 ajastuse aktiveerimiseks: 20 min kiirusel 1, 15 min kiirusel 2, 10 min kiirusel 3. Vastav indikaator vilgub. Pärast aja möödumist lülitub õhupuhasti automaatselt välja.

Milline on minimaalne soovitatav kaugus gaasipliidi kohal?

Kaugus pliidi pinna ja õhupuhasti madalaima osa vahel peab olema gaasi- või kombineeritud pliitide puhul vähemalt 55 cm. Elektripliitide puhul piisab 40 cm.

Mida teha, kui mootor ei käivitu?

Kontrollige esmalt, kas õhupuhasti on vooluvõrku ühendatud ja peakaitselüliti on sisse lülitatud. Veenduge, et elektripaigaldis vastab andmesildil näidatud pingele. Kui probleem püsib, pöörduge tehnilise toe poole.

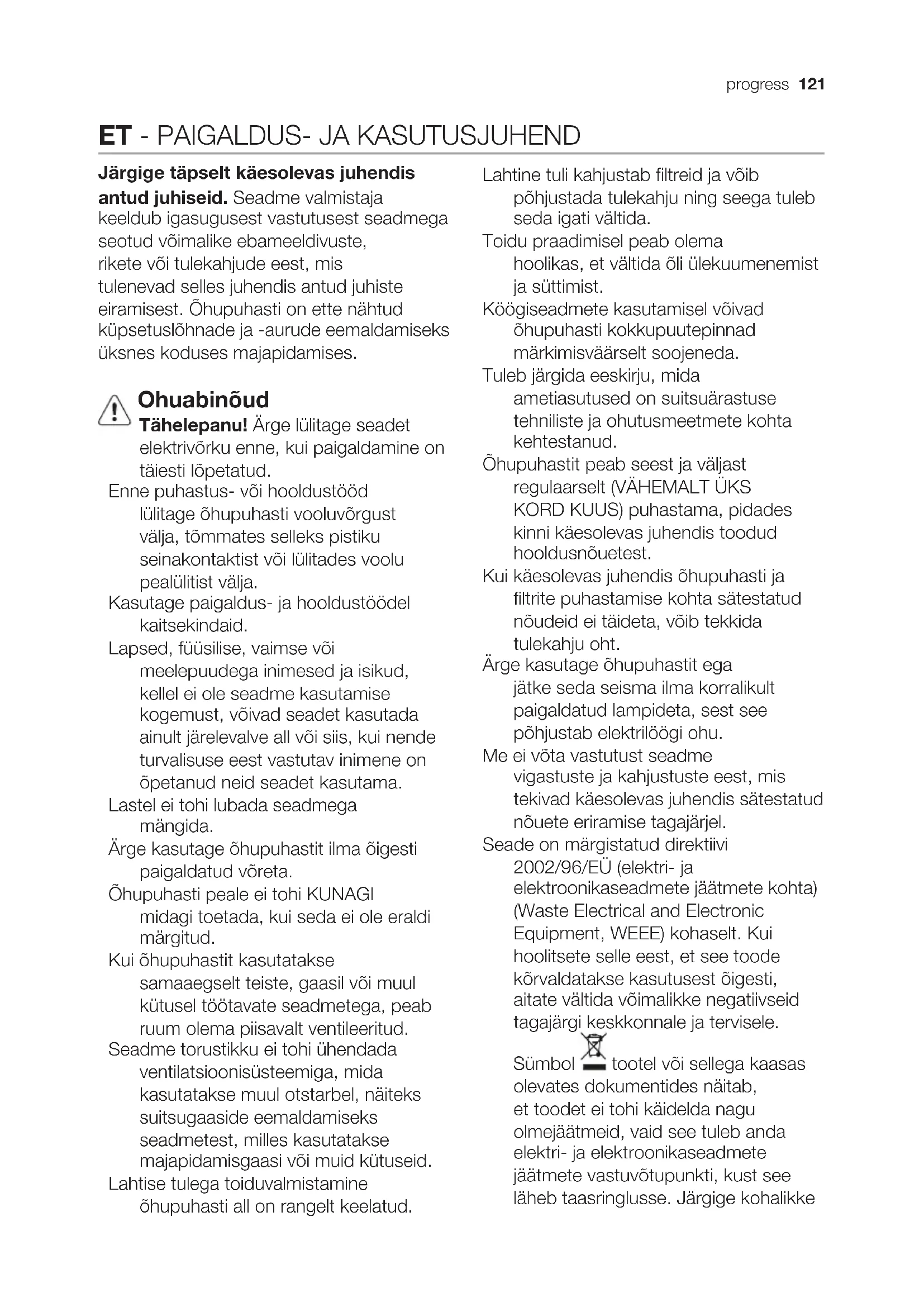

KASUTUSJUHEND PDV9065E PROGRESS

Järgige tapselt käesolevas juhendis

antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud voimalike ebameeldivuste, rikete voi tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ohupuhasti on ette nahtud kupsetuslohnade ja -aurude eemaldamiseks uksnes koduses majapidamises.

Ohuabinōud

Tähelepanu! Arge lülitage seadet elektrivörku enne, kui paigaldamine on täiesti lôpetatud.

Enne puhasus- voi hooldustoo d lulitage ohpuhasti vooluvorgust valja, tommates selleks pistiku seinakontaktist voi lulitades voolu pealulitist valja.

Kasutage paigaldus- ja hooldustödel kaitsekindaid.

Lapsed, füusilise, vaimse voimeelepuudega inimesed ja isikud, kellei ole seadme kasutamise kogemust, voivad seadet kasutada ainult jarevalve all voi siis, kui nende turvalisuse eest vastutav iminene on opetanud neid seadet kasutama.

Lastel ei tohi lubada seadmega mangida.

Arge kasutage ohopuhastit ilma oigesti paigaldatud voreta.

Ohupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei ole eraldi margitud.

Kui ohupuhastit kasutatakse
samaegsalt teiste, gaasil voi muul
kütusel toötavate seadmetega, peab
ruum olema piisavalt ventileeritud.

Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga, mida kasutatakse muul otstarbel, näiteks suitsugaaside eemaldamiseks seadmetest, milles kasutatakse majapidamisgaasi voi muid kutuseid.

Lahtise tulega toiduvalmistamine ohupuhasti all on rangelt keelatud.

Lahtine tuli kahjustab filtreid ja voib
pōhjustada tulekahju ning seega tuleb
seda igati välīda.

Toidu praedimisel peab olema
hoolikas, et valtida öli ülekuumenemist
ja suttimist.

Köogiseadmete kasutamisel voivad ohupuhasti kokkupuuteppinnad markimisvaarselt soojeneda.

Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse tehniliste ja ohutusmeetete kohta kehtestanud.

Ohupuhastit peab seest ja väljast regulaarselt (VAHEMALT UKSKORD KUUS) puhastama, pidades kinni käesolevas juhendis toodud hooldusnouetest.

Kui käesolevas juhendis ōhupuhasti ja filtrite puhastamise kohta sātestatud nõudeid ei tãideta, võib tekkida tulekahju oht.

Arge kasutage ohopuhastit ega jatke seda seisma ilma korralikult paigaldatud lampideta, sest see pohjustab elektrloogi ohu.

Me ei vota vastutust seadme
vigastuste ja kahjustuste eest, mis
tekivad kaesolevas juhendis satestatud
nouete eriramise tagajärjel.

Seade on margistatud direktivi 2002/96/EU (elektri- ja elektronikaseadmete jaatmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode korvaldatake kasutusest oigesti, aitate valtida voimalikke negatiivseid tagajargi keskkonnale ja tervisele.

Sumbol tootel voi slelega kaasas olevates dokumentides naitab, et toodet ei tohi kaidelda nagu olmejaatmeid, vaid see tuleb andalelektri- ja elektronikaseadmete jaatmete vastuvotupunktti, kust see laheb taasringlusse. Jargige kohalikke

jäätmete körvaldamise alaseid
öigusnorme. Lisateabe saamiseks
selle toote käitlemise, taaskasutamise
ja ringlussevōtu kohta vōtke
ühendust vastava kohaliku asutuse,
olmejäätmete kogumise ettevōtte
vōi selle firmaga, kelle käest te toote
ostsite.

Kasutamine

Ohupuhasti on moeldud kasutamiseks

väljatömberežiimis või ohku fttreeriva

Seda tuüpi ðupuhasti tuleb paigaldada lakke.

Toode on kaalult vaga raske: ohupuhasti liigutamiseks ja paigaldamiseks peab kasutama vahemalt kahe voi enama inimese abi

Minimaalne vahekaugus plidi pinna ja kooigi ohpuhasti alumise aare vahel ei tohi elektriplidi puhul olla väiksem kui 40cm ning gaasi- voi kombineeritud plidi puhul väiksem kui 55cm.

Kui gaasiplidi paigaldusjuhendis nôutakse suuremat vahekaugust, tuleb seda arvesse vōtta.

Vörgupinge peab vastama òhupuhasti sees asuval andmesildil toodud pingele. Kui òhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka párast òhupuhasti paigaldamist ligipäasetavas kohas. Kui òhupuhastil pistikut ei ole (puhasti on otse vörku ühendatud) vōi kui pistik ei asu kohas, mis jäcks ka párast òhupuhasti paigaldamist ligipäasetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvörgust.

Tähelepanu! Enne kui lülitate
ohupuhasti uesti elektrivörku ja
kontrollite, kas see toötab korralikult,

kontrollige alati, kas vorgukaabel on korralikult monteeritud.

Ohupuhastil on spetsiaalne toitekaabel; kui kaabel on kannata saanud, poorduge tehnoabi poole.

Töotamine

Kui auru kontsentratsion kögis on eriti suur, kasutage kõige suuremat kiirust. Soovitame valjatombe sisse lulitada 5 minutit enne sögitegemise algust ning jatta see pärast sögivalmistamise loppu veel umbes 15 minutiks toole.

T1. Tulede SISSE/VÄLJA lulitamine

T2. Kiiruse vahendamine

Kui vajutate klahvi T2, vaheneb kiirus 4-It (intensivne kiirus) 1-le.

Kui vajutate klahvi T2 sel ajal, kui ohupuhasti tootab kiirusel 1, lulitub see valja.

T3. Kiiruse suurendamine

Kui vajutate klahvi T3, lulitub ohupuhasti toole kiirusel 1.

Kui vajutate klahvi (ohupuhasti on sisse lulitatud), suureneb mootori kiirus 1-It intensivsele kiirusele (aeglulitus).

Kiiruse 1 margutuli L1

Kiiruse 2 margutuli L1+L2

Kiiruse 3 margutuli L1+L2+L3

Intensivse kiiruse (aeglulitus) margutuli L1+L2+L3+L4 vilgub

Tähelepanu! Kiirus 4 (intensivne kiirus, aeglulitus) jäab toole 5 minutiks, seejärel lulitub òhupuhasti automaatset kiirusele 2.

T4. Kiiruse aeglulitus

Kiiruste aeglulitus käivitub, kui vajutate klahvi T4. Kui aeglulituse seadistatud aeg lopeb, lülitub ohupuhasti valja.

Aeglulitus jaotub alljargnevalt:

Kiirus 1-20 minutit (mängutuli L1 vilgub)

Kiirus 2-15 minutit (mängutuli L2

vilgub)

Kiirus 3-10 minutit (märgutuli L3 vilgub)

Intensivne kiirus - 5 minutit (margutuli L4 vilgub)

Kui vajutate klahvi T2 sel ajal, kui ohupuhasti tootab aeglulitusreziimil, valjub ohupuhasti aeglulitusreziimist ja aeglustab kiirust.

Kui vajutate klahvi T3, valjub ohupuhasti aeglulitusreziimist ja suurendab kiirust.

Kui vajutate klahvi T4, valjub ohupuhasti aeglulitusreziimist ja sailitab seadistatud kiiruse.

T5. Kontrolli- ja filtrite kullastumise marguandeklahv:

vt sellekohaseid juhiseid alljärgnevatest lõikust.

T6. Tombemootori SISSE/VALJA lulitamine: kui ohupuhasti on sisse lulitatud ja vajutate klahvi T6, lulitub ohupuhasti iga kiiruse korral valja.

Kui ohupuhasti on välja lülitatud (OFF) ja vajutate klahvi T6, käivitub ohupuhasti kiirusel 1.

Rasvafi Itri marguanded

Pärast 40 toötundi hakkab mängutuli L1 vilkuma.

Selle marguande ilmumisel tehke rasvafi Itri hooldustoo.

Märgusüsteemi taaskäivitamiseks hoidke klahvi T5 5 sekundit all (ohupuhasti peab olema sisse lülitatud).

Märgusüsteemi taaskäivitamiseks hoidke klahvi T5 5 sekundit all (ohupuhasti peab olema sisse lulitatud).

Ohupuhastist kostab piiks ja margutuli L2 lakkab vilkumast.

Kui hakkavad toole molemad fi Itrid, vilguvad margutuled L1 ja L2 vaheldumisi.

Taaskäivituseks toimige 2 korda ülalkirjeldatud viisil.

Esimesel korral taaskäivitub söefi Itrimargusüsteem, teisel korral rasvafi Itrimargusüsteem.

Vaikimisi ei ole soefi Itri margususteem aktivne.

Kui kasutate ðhupuhastit fi Itreerival režiimil, tuleb söefi Itri margusüsteem aktiveerida.

Söefi Itri marguannete aktiveerimine

Lülitage ðupuhasti välja ja hoidke klahvi T5 5 sekundit all.

Kohe pārast klahvivajutust suttivad hetkel aktiivsete fi ltrite margututed.

Ohupuhastist kostab piiks ja margutuli L2 vilgub 2 sekundit.

Margutled L1 ja L2 polevad veel ligi 2 sekundit, enne kui ohupuhasti lulitub valja.

Söefi Itri marguannete desaktiveerimine

Lülitage ðhupuhasti välja ja hoidke klahvi T5 5 sekundit all.

Kohe pärast klahvivajutust suttivad hetkel aktiivsete fi ltrite margututed.

Ohupuhastit tuleb sageli (vahemalt sama tihti, kui hooldatakse rasvafi ltreid) nii seest kui ka valjast puhastada. Puhastamiseks kasutage neutraalse vec puhastusvahendiga niisutatud lappi. Valtige abrasivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast on soovitatav järgida antud juhiseid.

Me ei vôta endale mingit vastutust
ebaõigest käsitsemisest või eespool toodud
ettevaatusabinõude eiramisest tingitud
võimalike mootorikahjustuste ja tulekahjude
eest.

Väljatombepaneele tuleb puhastada sama sageli kui rasvafi Itreid.

Perimeetrilisi väljatombepaneele uesti paigaldades tuleb need ALATI uesti kinnitustrosside kulge haakida.

Kontrollige, kas tombeplokid on ohpuhasti külge kinni jänud (need kinnituvad peale vajutades).

Rasvafi Iter Joonis 9-22

Seda tuleb kord kuus mittesöbivate puhastusvahenditega puhastada kas käsitsi voi nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafi Iter varvi muuta, aga tema fi Itreerimisomadusi ei muuda see vähimalgi määral.

Aktiivsoefi Iter (ainult fi ltreeriva reziimi jaoks)

Joonis 21

Söefi Iter kullastub kas lühema voi pikemakasutamise järel olenevalt plidist ja sellest, kui korraparaselt rasvafi litrit puhasatakse. lgal juhul tuleb kassett valja vahetada vahemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Pirnide vahetamine Joonis 24

Vötke aparaat vooluvörgust valja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Kasutage üksnes 20-vatise voimsusega (12 V) G4-pirne ning arge neid käega puudutage.
