PDV9065E - Cappa da cucina PROGRESS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa decorativa isola
Marca	Progress
Modello	PDV9065E
Utilizzo	Domestico, aspirazione o ricircolo
Alimentazione elettrica	220-240 V / 50-60 Hz (stima)
Potenza motore	Non specificata (stima 200-300 W)
Diametro condotto evacuazione	150 mm (stima)
Numero di velocità	4 di cui 1 intensiva temporizzata
Illuminazione	Alogena 12 V, 20 W max, attacco G4
Comandi	Touch, con temporizzazione e segnale saturazione filtri
Distanza minima di sicurezza piano elettrico	40 cm
Distanza minima di sicurezza piano gas	55 cm
Filtro antigrasso	Metallico, lavabile in lavastoviglie (1 volta/mese)
Filtro a carbone	Integrabile per versione ricircolo, sostituzione max 4 mesi
Segnale saturazione filtro	Sì: 40 h antigrasso, 160 h carbone
Peso	Pesante (stima 20-30 kg)
Fissaggio	Al soffitto
Materiali	Acciaio inossidabile (stima)
Larghezza	90 cm (dal modello 9065)
Livello sonoro	Non specificato (stima 50-65 dB)
Temporizzazione	Sì: 20 min (v1), 15 min (v2), 10 min (v3)
Classe di sicurezza	Non specificata (probabilmente Classe I)
Manutenzione	Pulizia regolare interno/esterno con panno umido e detergente neutro

Domande frequenti - PDV9065E PROGRESS

Come installare la cappa Progress PDV9065E?

La cappa deve essere fissata al soffitto da almeno due persone. Rispettare una distanza di 40 cm tra il piano di cottura elettrico e la cappa, e 55 cm per un piano a gas. Scollegare l'alimentazione prima dell'installazione.

Quando è necessario pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese o quando la spia L1 lampeggia (dopo 40 ore di funzionamento). Può essere lavato a mano o in lavastoviglie con un ciclo rapido a bassa temperatura.

Come cambiare il filtro a carbone?

Il filtro a carbone deve essere sostituito al massimo ogni 4 mesi (o quando la spia L2 lampeggia dopo 160 ore). Non si pulisce. Utilizzare solo filtri adatti al proprio modello.

Come sostituire una lampadina alogena?

Scollegare la cappa, lasciare raffreddare le lampade. Sostituire la lampadina difettosa con una lampadina alogena 12V-20W max, attacco G4, senza toccare la lampadina con le mani.

Cosa fare se le spie L1 e L2 lampeggiano alternativamente?

Ciò indica la saturazione simultanea di entrambi i filtri. Reimpostare prima il segnale del filtro a carbone tenendo premuto T5 per 5 secondi, quindi ripetere per il filtro antigrasso.

Come attivare il segnale di saturazione per il filtro a carbone?

Cappa spenta, tenere premuto il tasto T5 per 5 secondi. La spia L2 lampeggerà per 2 secondi per confermare l'attivazione. Per disattivare, ripetere l'operazione: la spia L2 si spegne.

Posso usare la cappa senza filtro a carbone?

Sì, se la cappa è installata in versione evacuazione (scarico esterno). Il filtro a carbone è necessario solo per la versione ricircolo (aria rimandata in cucina).

Come funziona la temporizzazione delle velocità?

Premere T4 per attivare la temporizzazione: 20 min in velocità 1, 15 min in velocità 2, 10 min in velocità 3. La spia corrispondente lampeggia. Dopo il tempo, la cappa si spegne automaticamente.

Qual è la distanza minima raccomandata sopra un piano gas?

La distanza tra la superficie di cottura e la parte più bassa della cappa deve essere di almeno 55 cm per piani a gas o misti. Per piani elettrici, 40 cm sono sufficienti.

Cosa fare se il motore non si avvia?

Verificare prima che la cappa sia collegata e che l'interruttore generale sia inserito. Assicurarsi che l'impianto elettrico corrisponda alla tensione indicata sulla targhetta. Contattare il servizio tecnico se il problema persiste.

MANUALE UTENTE PDV9065E PROGRESS

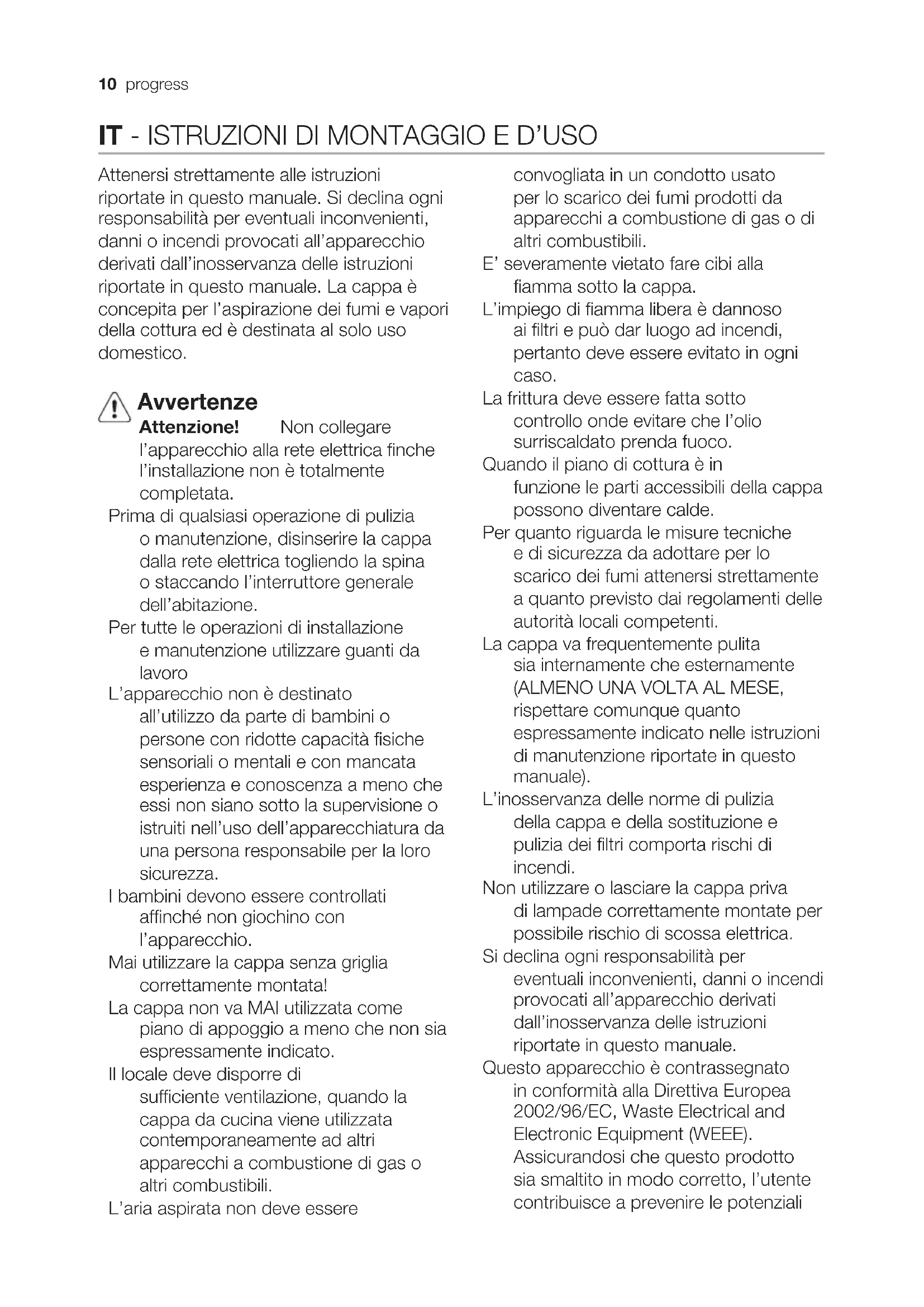

IT - ISTRUZIONI DI MONTAGGIO E D'USO

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'infallazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Mai utilizzato la cappaenza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere

convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattatotocntrlloondeevitare che I'oliosurriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita via internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali

conseguenze negative per l'ambiente e la salute.

Il simbo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna

o fi Itrante a ricircolo interno

Installazione

Questo tipo di cappa deve essere fi ssata al soffi tto.

Prodotto dal peso eccessivo, la movimentazione e installmente della cappa deve essere fatta da almeno due o più personne.

La distanza minima fra la superfici cie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 40cm in caso di cucine elettriche e di 55cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specifici cano una distanza maggiore, bisogna tenerneconto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile

anche dopo l'installazione. Se sprowista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installazione, applicare un interruptore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavò alimentazione speciale; in caso di danneggiamento del cavò, richiederlo al servizio assistenza tecnica.

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

T1. ON/OFF Luci

T2. Decreimento velocità

Premendo il tasto "T2" si ottiene il decremento della velocità, alla velocità 4 (intensiva) alla velocità 1.

Premendo il tasto "T2" durante il funzionamento in velocità 1, la cappa passa allo stato OFF.

T3. Incremento velocità

Premendo il pulsante T3 la cappa passa dallo stato OFF alla velocità 1.

Premendo il pulsante (cappa in stato ON) viene incrementata la velocità del motore alla velocità 1 alla velocità intensiva (temporizzata).

Velocità 1 led L1

Velocità intensiva (temporizzata) led

L1+L2+L3+L4 lampeggiante

Note: La Velocità 4 (intensiva

temporizzata) rimane in funzione per 5 minuti ,dopodichè la cappa imposta automaticamente la velocità 2

T4. Temporizzazione velocità

La temporizzazione delle velocità si abilita premendo il tasto T4, a temporizzazione scaduta la cappa si spegne.

La temporizzazione è così suddivisa:

Velocità 1 - 20 minuti (led L1 lampeggiante)

Velocità 2 - 15 minuti (led L2 lampeggiante)

Velocità 3 - 10 minuti (led L3 lampeggiante)

Velocità Intensiva - 5 minuti (led L4 lampeggiante)

Durante il funzionamento temporizzato premendo il tasto T2 la cappa esce alla modalità temporizzata e decrementa la velocità.

Premendo il tasto T3 la cappa esce alla modalità temporizzata e incrementa la velocità.

Premendo il tasto T4 la cappa esce alla modalità temporizzata mantenendo la velocità impostata.

T5. Tasto di controllo e configurazione segnalazione della saturazione dei filtri:

Vedi istruzioni relative nei paragrafi successivi.

T6. ON/OFF Motore di aspirazione:

A cappa accesa a qualsiasi velocità premendo il tasto T6 la cappa si spegne.

A cappa spenta (OFF) premendo il tasto T6 la cappa si accende alla Velocità 1.

Segnalazione fi Itro grassi

Dopo 40 ore di funzionamento il led L1 lampeggia.

Quando compare tale segnalazione

eseguire la manutenzione del fi Itro grassi. Per resettare la segnalazione tenere premuto il tasto T5 per 5". (cappa in stato ON).

La cappa emetterà un "BEEP" e il led L1 smetterà di lampeggiare.

Segnalazione fi Itro carboni

Dopo 160 ore di funzionamento il led L2 lampeggia.

Quando compare tale segnalazione eseguire la manutenzione del fi Itro carboni.

Per resettare la segnalazione tenere premuto il tasting T5 per 5". (cappa in stato ON).

La cappa emetterà un "BEEP" e il led L2 smetterà di lampeggiare.

Nel caso di segnalazione contemporanea di entrambi i filtri, i led L1 e L2 lampeggeranno alternativamente.

Il reset aviene effettuant 2 volte la procedera sopra descritta.

La prima volta resetta la segnalazione del fi Itro carboni, la seconda resetta la segnalazione del fi Itro grassi.

Nella modalità standard la segnalazione fi Itro carboni non è attiva.

Nel caso si utilizzzi la cappa in versione fi Itrante è necessario abilitare la segnalazione fi Itro carboni.

Attivazione segnalazione fi Itro carboni:

Posizione la cappa in OFF e tenere premuto il tasting T5 per 5".

Appena premuto il tasting si illumineranno i led relativi alle segnalazioni fi ltri al momento attivi.

La cappa emetterà un "BEEP" e il led L2 lampeggerà per 2".

I led L1 e L2 rimarranno accesi per circa 2" prima che la cappa torni allo stato OFF.

Disattivazione segnalazione fi ltro carboni:

Posizione la cappa in OFF e tenere premuto il tasting T5 per 5".

Appena premuto il tasto si illumineranno i

led relativi alle segnalazioni fi Itri al momento attivi.

La cappa emetterà un "BEEP" e il led L2 si spegnerà.

ll led L1 rimarra acceso per circa 2" prima che la cappa torni allo stato OFF.

Manutenzione

Attenzione! Prima di qualsiasi

operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando

l'interruttore generale dell'abitazione.

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esgue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare I'uso di prodotti contenti abrasivi.

NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle

norme di pulizia dell'apparecchio e

della sostituzione dei filtri comprata rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Manutenzione del pannello

Fig. 8-23

I pannelli di aspirazione perimetrale sono agganciati alla cappa tramite un systema di perni e molle di aggancio, tirare con decisione verso l'esterno e sganciarli dal cavetto di tenuta.

I pannelli di aspirazione vanno puliti con la stessa frequenza dei fi ltri grassi.

Nel rimontare i pannelli di aspirazione perimetrale,questi vanno SEMPRE riagganciati ai cavetti di tenuta.

Verifi care l'avvenuto aggancio dei pannelli sulla cappa (aggancio a pressione).

Filtro antigrasso

Fig. 9-22

Deve essere pulito una volta al mese (o quando ilsystema diindicazione di saturazione dei fi Itri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature edaciclo breve.

Con il lavaggio in lavastoviglia il fi Itro antigrasso metallico cui soloriri ma le sue caratteristiche di fi Itraggio non cambiano assolutamente.

Filtro ai carboni attivi

(Solo per Versione Filtrante)

Fig. 21

La saturazione del filtro carbone si verifica\ dopo un uso più o meno prolongato a\ seconda del tipo di cucina e della regolarità\ della pulizia del fi Itro grassi. In agli caso\ è necessario sostuire la cartuccia al\ massimo agli quattro mesi.

NON cuiè ristàrò rìgenerato

Sostituzione Lampade

Fig. 24

Disinserire I'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Utilizzare solo lampade alogene da 12V - 20W max - G4, avendo cura di non toccarle con le mani.
