LIETOŠANAS INSTRUKCIJA POWX1365MB PowerPlus

13.3 Darba platformas stāvokļa pielāgošana ar leņķu skalu (22) ............................... 11

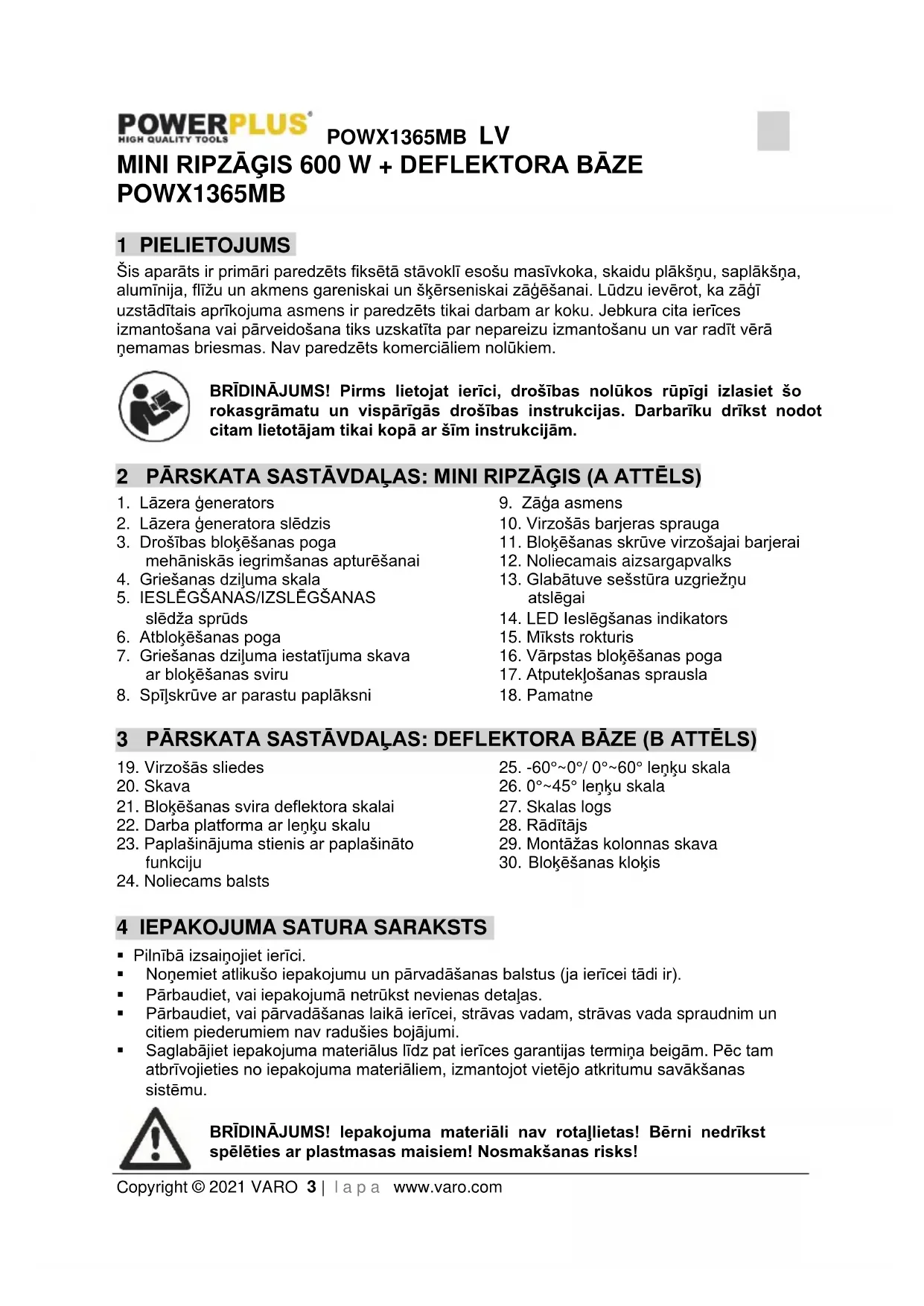

19 ATBILSTĪBAS DEKLARĀCIJA ..................................................... 14POWX1365MB LV Copyright © 2021 VARO 3 | l a p a www.varo.com MINI RIPZĀĢIS 600 W + DEFLEKTORA BĀZE POWX1365MB 1 PIELIETOJUMS Šis aparāts ir primāri paredzēts fiksētā stāvoklī esošu masīvkoka, skaidu plākšņu, saplākšņa, alumīnija, flīžu un akmens gareniskai un šķērseniskai zāģēšanai. Lūdzu ievērot, ka zāģī uzstādītais aprīkojuma asmens ir paredzēts tikai darbam ar koku. Jebkura cita ierīces izmantošana vai pārveidošana tiks uzskatīta par nepareizu izmantošanu un var radīt vērā ņemamas briesmas. Nav paredzēts komerciāliem nolūkiem. BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām. 2 PĀRSKATA SASTĀVDAĻAS: MINI RIPZĀĢIS (A ATTĒLS)

1. Lāzera ģenerators

2. Lāzera ģeneratora slēdzis

3. Drošības bloķēšanas poga

mehāniskās iegrimšanas apturēšanai

4. Griešanas dziļuma skala

6. Atbloķēšanas poga

7. Griešanas dziļuma iestatījuma skava

8. Spīļskrūve ar parastu paplāksni

10. Virzošās barjeras sprauga

11. Bloķēšanas skrūve virzošajai barjerai

12. Noliecamais aizsargapvalks

13. Glabātuve sešstūra uzgriežņu

14. LED Ieslēgšanas indikators

16. Vārpstas bloķēšanas poga

17. Atputekļošanas sprausla

19. Virzošās sliedes

23. Paplašinājuma stienis ar paplašināto

30. Bloķēšanas kloķis

4 IEPAKOJUMA SATURA SARAKSTS

Pilnībā izsaiņojiet ierīci. Noņemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir). Pārbaudiet, vai iepakojumā netrūkst nevienas detaļas. Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi. Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termiņa beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu. BRĪDINĀJUMS! Iepakojuma materiāli nav rotaļlietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks!POWX1365MB LV Copyright © 2021 VARO 4 | l a p a www.varo.com 1 gab. instruments 1 gab. instrukcija 1 gab. zāģa asmens ar cietiem metāla zobiem (A): piemērots: skujkoku, cietkoku, visu veidu dēļiem 1 gab. dimanta zāģa asmens (D): piemērots: keramikai, flīzēm 1 gab. HSS zāģa asmens (E): piemērots: mīkstajam metālam, alumīnijam 1 gab. atputekļošanas šļūtene (B) 1 gab.iekšējā sešstūra uzgriežņu atslēga (F) 1 gab. virzošā barjera (G) 1 gab. deflektora bāze Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

Norāda uz savainošanās vai darbarīka sabojāšanas risku.

„II klase” – ierīcei ir divkārša izolācija, tādēļ iezemēšanas vads nav nepieciešams.

Pirms lietošanas izlasīt rokasgrāmatu.

Vienmēr valkājiet aizsargbrilles.

Saskaņā ar Eiropas direktīvas/-u pamatprasībām.

Lietojiet aizsargcimdus. 6 VISPĀRĪGI DARBARĪKA DROŠĪBAS BRĪDINĀJUMI Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

Darba vietai jābūt tīrai un pietiekami izgaismotai. Netīrās un tumšās darba vietās ir paaugstināts traumu gūšanas risks. Nelietojiet darbarīkus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbarīki rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumus. Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes. Darbarīka strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. Iezemētus darbarīkus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudņi un atbilstošas kontaktligzdas samazinās elektrošoka risku. Nepieskarieties iezemētiem priekšmetiem, piemēram, cauruļvadiem, radiatoriem un ledusskapjiem. Pieskaroties iezemētiem priekšmetiem, pakļausiet sevi elektrošoka riskam. Nepakļaujiet darbarīkus lietus vai mitruma iedarbībai. Ja darbarīkā iekļūs ūdens, tad pakļausiet sevi elektrošoka riskam.POWX1365MB LV Copyright © 2021 VARO 5 | l a p a www.varo.com Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku. Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku. Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reaģējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku.

6.3 Personāla drošība

Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas. Lietojiet aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprīkojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, ķiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gūšanas risku. Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanas pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, pakļausiet sevi traumu gūšanas riskam. Pirms darbarīka iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošās daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga, pakļausiet sevi traumu gūšanas riskam. Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaru. Negaidītās situācijās tas ļaus labāk vadīt darbarīku. Uzvelciet piemērotu darba apģērbu. Nevalkājiet brīvu apģērbu vai rotaslietas. Uzmanieties, lai mati, apģērbs un cimdi būtu drošā attālumā no kustīgajām detaļām. Brīvs apģērbs, rotaslietas vai gari mati var ieķerties kustīgajās detaļās. Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekļiem saistītu traumu gūšanas risku.

6.4 Darbarīka lietošana un apkopšana

Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaņā ar instrukcijām, uzdevumu paveiks labāk un drošāk. Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā. Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka nejaušas ieslēgšanas risku. Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami. Darbarīkiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošās detaļas ir pareizi iecentrētas un nenobloķējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākajiem nelaimes gadījumu cēloņiem. Griezējinstrumentu asmeņiem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeņiem griež labāk un ir vieglāk vadāmi.POWX1365MB LV Copyright © 2021 VARO 6 | l a p a www.varo.com Lietojiet darbarīkus, piederumus, uzgaļus utt. saskaņā ar šīm instrukcijām un pareizā veidā. Ņemiet vērā arī darba apstākļus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, pakļausiet sevi traumu gūšanas riskam.

Darbarīkam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves daļas. Tas nodrošinās darbarīka drošu izmantošanu arī turpmāk. 7 SPECIFISKIE DROŠĪBAS BRĪDINĀJUMI RIPZĀĢIEM Turiet rokas drošā attālumā no griešanas zonas un asmens. Turiet savu otro roku uz papildu roktura vai motora korpusa. Nesniedzieties zem apstrādājamā priekšmeta. Piemērojiet griešanas dziļumu apstrādājamā priekšmeta biezumam. Nekad neturiet griežamo gabalu savās rokās vai pāri kājai. Nostipriniet apstrādājamo priekšmetu uz stabilas platformas. Turiet elektroinstrumentu aiz izolētajām satveršanas virsmām, veicot darbību, kurā griešanas instruments varētu saskarties ar slēptām elektroinstalācijām vai ar paša vadu. Zāģējot vienmēr lietojiet zāģa barjeru vai nogriežņa virzītāju. Vienmēr lietojiet asmeņus ar pareizas formas un izmēra (dimanta pretēji apļveida) ass robiem. Nekad nelietojiet bojātas vai nepareizas asmens paplāksnes vai aizbīdni. Šim aparātam neizmantojiet jebkādus abrazīvos diskus! Lietošanas laikā izvairieties no asmens galu pārkaršanas! Šis instruments vienmēr jālieto ar putekļu šļūteni, kas savienota un piestiprināta atbilstošam putekļsūcējam/atputekļotājam. 8 MONTĀŽA

8.1 Griešanas dziļuma iestatīšana (1. att.)

IEVĒROT: Ja iespējams, mēs rekomendējam griešanas dziļumu iestatīt apmēram 2 mm dziļāk par materiāla biezumu. Tam vajadzētu palīdzēt jums nodrošināt tīru griezumu. Atbrīvojiet griešanas dziļuma iestatīšanas skavas (7) bloķēšanas sviru, iestatiet vajadzīgo griešanas dziļumu uz skalas (4) un vēlreiz saslēdziet bloķēšanas sviru.

8.2 Zāģa asmens nomaiņa

BRĪDINĀJUMS: Nepareizs asmens novietojums var neatgriezeniski sabojāt instrumentu. Pārliecinieties, ka instruments ir atvienots no strāvas padeves. Nospiediet un turiet vārpstas bloķēšanas pogu (16), atlaidiet spīļskrūvi ar parasto paplāksni (8) izmantojot iekšējo sešstūra uzgriežņu atslēgu (f) (lai atvērtu, grieziet pulksteņrādītāja kustības virzienā). Noņemiet spīļskrūvi ar parasto paplāksni (skatīt 2., 3. un 4. att.). Iestatiet maksimālo griešanas dziļumu (Skatīt nodaļu “Griešanas dziļuma iestatīšana”) Paceliet pamatni (18). Noņemiet zāģa asmeni. Zāģa asmens uzstādīšana tiek veikta apgrieztā secībā. Nospiediet vārpstas bloķēšanas pogu (16) (līdz ieslēgta) un cieši savelciet spīļskrūvi (8).POWX1365MB LV Copyright © 2021 VARO 7 | l a p a www.varo.com IEVĒROT: Bultai uz zāģa asmens jāsaskan ar bultu, kas norāda rotācijas virzienu (uz ierīces norādītais darbības virziens). 9 EKSPLUATĀCIJA

9.1 Turēšana un IESLĒGŠANA/IZSLĒGŠANA

BRĪDINĀJUMS: Pirms IESLĒGŠANAS/IZSLĒGŠANAS slēdža nospiešanas, pārbaudiet, vai zāģa asmens ir pareizi ievietots un darbojas gludi un vai asmens spīļskrūve (8) ir cieši savilkta. Pievienojiet kontaktdakšu barošanas avotam. LED ieslēgšanas indikators (14) ir iededzies, līdz kamēr instruments tiek atvienots no strāvas padeves.

9.1.1 Instrumenta ieslēgšana:

Stumiet atbloķēšanas pogu (6) uz priekšu ar rādītājpirkstu (atsaukties uz ① bultas virzienu 5. att.), nospiediet IESLĒGŠANAS/IZSLĒGŠANAS slēdža sprūdu (5) stingri uz iekšu un turiet to nospiestu tajā pašā laikā (atsaukties uz ② bultas virzienu 5. att.). Kad jūs atlaižat sprūdu, galvenais slēdzis automātiski atgriežas sākuma stāvoklī un instruments izslēdzas. Brīdinājums: Zāģa asmens turpina rotēt pēc tam, kad instruments ir izslēgts.

9.1.2 Iegrimšanas apturēšanas atbrīvošana

Nospiediet drošības bloķēšanas pogas (3) aizmugures stāvokli uz leju un turiet to nospiestu (atsaukties uz ③ bultas virzienu 5. att.). IEVĒROT: Nospiežot drošības bloķēšanas pogu (3), tiek atslēgts iegrimšanas griezuma mehānisms tajā pašā laikā, lai motoru varētu pārvietot lejup. Zāģa asmens parādās no noliecamā aizsargapvalka (12).

9.2 Virzošās barjeras iestatīšana

Atbrīvojiet virzošās barjeras (11) bloķēšanas skrūvi uz pamatnes (18) un iestatiet virzošo barjeru (g) virzošās barjeras spraugā (10). Iestatiet vēlamo platumu un vēlreiz savelciet virzošās barjeras (11) bloķēšanas skrūvi.

9.3 Lāzera līnijas ģenerators

Brīdinājumi: Neskatieties tieši uz lāzera staru, apzināti nevērsiet lāzera staru pret personālu un pārliecinieties, ka lāzera stars netiek vērsts cilvēka acs virzienā ilgāk par 0,25 s. Izveidojot griezuma līniju apstrādājamajam priekšmetam, lāzera līnijas ģenerators var palīdzēt jums iegūt labāku centrējumu. Lāzera ģeneratora slēdzis (2) izvietots drošības bloķēšanas pogas priekšā mehāniskās iegrimšanas apturēšanai (3). Ieslēgšana: Piespiediet lāzera ģeneratora slēdzi (2) pozīcijā “I”, lāzera ģenerators (1) darbojas. Izslēgšana: Piespiediet slēdzi (2) atpakaļ “O” pozīcijā. Pārliecinieties, ka griezuma līnija ir uz apstrādājamā priekšmeta. Pielāgojiet griezuma dziļumu pēc vajadzības.POWX1365MB LV Copyright © 2021 VARO 8 | l a p a www.varo.com Iespraudiet aparāta kontaktdakšu un ieslēdziet motoru. Kad asmens sasniedzis maksimālo ātrumu (apmēram pēc 5 sekundēm), novietojiet zāģi uz apstrādājamā priekšmeta. Ieslēdziet lāzera ģeneratoru (1) no lāzera atvēruma, izmantojot lāzera ģeneratora slēdzi (2). Saskaņojiet staru ar atzīmi uz apstrādājamā priekšmeta un lēnām stumiet zāģi uz priekšu, izmantojot abas rokas, turot sarkano gaismas staru uz atzīmes. Izslēdziet lāzera staru pēc griezuma pabeigšanas.

9.4 Līnijas izsekošana

V-veida rādītājs un rādītājs izvietoti pamatnes (18) priekšā un aizmugurē, kas ļauj izsekot līniju griešanas laikā. (Atsaukties uz 6. att.)

Ripzāģis ir spēcīgs instruments, kas spējīgs radīt lielu daudzumu putekļu. Tā kā instrumentam ir pilnībā noslēgts asmens, piespiedu atputekļošana ir īpaši efektīva. Piespiedu atputekļošana veicama visiem darbiem, izņemot mazu apgriešanu. Uzstumiet atputekļošanas šļūteni (b) uz atputekļošanas uzgaļa (17). Pievienojiet vakuuma ierīci, kas apstiprināta zāģu skaidu un šķembu ieguvei, pie atputekļošanas šļūtenes (b). 10 GRIEŠANA BRĪDINĀJUMS! Pirms lietojat aparātu, pārliecinieties, vai noliecamā aizsargapvalka funkcija (12) var tikt pienācīgi izmantota. BRĪDINĀJUMS: Vienmēr grieziet virzienā uz priekšu. Nekad nevelciet instrumentu atpakaļ. Ja esat lietotājs-iesācējs, vingrinieties, griežot plānu koku, līdz gūstiet iemaņas. Pārbaudiet instrukciju, lai pārliecinātos par griežamā materiāla piemērotību. Piemērojiet pareizo asmeni, pārliecinoties, ka tas ir ass un nav bojāts. Iestatiet griezuma dziļumu (Skatīt nodaļu “Griezuma dziļuma iestatīšana”) Novietojiet griežamo materiālu uz plakanas virsmas, piemēram, uz darbagalda, galda vai grīdas. Izmantojiet gabalu nederīga materiāla zem tā, ja: Nevēlaties sabojāt darba virsmu. Darba virsma var sabojāt asmeni. Piemēram, betona grīda. Pievienojiet strāvas padevei. Cieši satveriet instrumentu (Skatīt nodaļu “Turēšana un IESLĒGŠANA/IZSLĒGŠANA”) un atbalstiet tā metāla pamatni uz griežamās virsmas. Pārliecinieties, ka pamatnes aizmugurējā puse pārkaras darba virsmai. Neiegremdējiet asmeni materiālā. Ieslēdziet instrumentu un brīdi pagaidiet, kamēr asmens sasniedz ātrumu. Pēc tam nospiediet drošības bloķēšanas pogu (3) un iegremdējiet asmeni materiālā lēni un uzmanīgi, bet stingri. Pēc tam stumiet instrumentu uz priekšu pa griezuma līniju. Ja nepieciešams, ieslēdziet lāzera ģeneratoru (1). IEVĒROT: Nekad nevelciet instrumentu atpakaļ. Instrumenta padošanai pa griezumu jāpielieto ļoti maz spēka. Pārmērīgs spēks izraisīs strādnieka nogurumu un pārmērīgu asmens un instrumenta nodilumu. Pārmērīgs spēks var izraisīt arī paaugstinātas temperatūras izgriešanas aizķeršanos, rezultējoties ar aizturēm. Pārliecinieties, ka pamatne vienmēr tiek turēta līdzeni uz griežamā materiāla. Tas ir īpaši svarīgi griezuma sākumā vai beigās, vai ja tiek grieztas šauras sloksnes, kur pamatne nav pilnībā atbalstīta.POWX1365MB LV Copyright © 2021 VARO 9 | l a p a www.varo.com Kad griezums ir pabeigts, noņemiet instrumentu no darba virsmas pirms tā izslēgšanas. Ja radies daudz putekļu, turiet ieslēgtu dažas papildu sekundes, lai ļautu putekļiem izkļūt no instrumenta iekšienes. 11 IZGRIEZUMI Iegrimšanas griešana var nebūt iespējama dažiem cietajiem materiāliem. Izvēlieties piemērotu zāģa asmeni cietajiem materiāliem un uzstādiet to. Iestatiet griezuma dziļumu (Skatīt nodaļu “Griešanas dziļuma iestatīšana”), pievienojiet strāvas padevei un tad novietojiet metāla pamatni (18) uz darba virsmas. Pārliecinieties, ka priekšējā rādījuma atzīme uz pamatnes sakrīt ar sākuma līniju (Skatīt nodaļu “Līnijas izsekošana”). Ieslēdziet instrumentu un brīdi pagaidiet, kamēr asmens sasniedz ātrumu. Pēc tam iegremdējiet asmeni materiālā lēni un uzmanīgi, bet stingri. Pēc tam stumiet instrumentu uz priekšu pa griezuma līniju. (Nekad nevelciet instrumentu atpakaļ) Kad darbs ir pabeigts, noņemiet instrumentu no darba virsmas pirms tā izslēgšanas. Ja radies daudz putekļu, turiet ieslēgtu dažas papildu sekundes, lai ļautu putekļiem izkļūt no instrumenta iekšienes. Padomi izgriešanai:

I. Ja griezums tiks aizsegts, piemēram, ar atveres apvalku, stūrus

iespējams daļēji nosegt, lai nodrošinātu izlietotā materiāla pilnīgu atdalīšanu.

II. Ja izgriezums būs redzams, nenosedziet stūrus. Šajā gadījumā, tā

kā griešanas asmens ir apļveida, izlietotais materiāls netiks pilnīgi atdalīts. Tādējādi stūrus būs nepieciešams pabeigt ar nazi. Ja materiāls ir plāns un aizmugurējā virsma nav svarīga, izlietoto materiālu var izstumt.

III. Gadījumos, kad iespējams piekļūt griežamā materiāla

aizmugurējai virsmai, izgriezumu iespējams izcelt ar virsējās griešanas pielaidi. Tad griezums tiek veikts no aizmugurējās virsmas, lai nodrošinātu perfektus stūrus priekšējā virsmā. 12 ĪPAŠI CIETU VAI ABRAZĪVU MATERIĀLU GRIEŠANA Mācieties lietot instrumentu, griežot koku, pirms mēģināt griezt ko cietāku. Griežot cietāku materiālu, piemēram, metālus, nepieciešams lielāks spēks, lai noturētu apstrādājamo priekšmetu, un var būt nepieciešama sastiprināšana. Nekad negrieziet materiālus, kas rada toksiskos putekļus vai dūmus kā, piemēram, politetrafluoretilēnu vai azbestu.

Vienmēr iestatiet dziļuma pielāgojumu vismaz 1 mm dziļāk par materiāla piezumu, lai izvairītos no asmens slīdēšanas pāri virsmai. Zem darba virsmas nepieciešams nederīgs materiāls. Noņemiet asumus un rūsu, jo tie kavē padevi pāri materiālam. Biezs bišu vasks (mēbeļu laka), uzlikts instrumenta pamatnei, padara griešanu vieglāku. Piemērots tikai misiņa, vara, svina, alumīnija vai cinkota vieglā tērauda griešanai. Pēc katrām 2 metāla griešanas minūtēm nepieciešams atpūsties vismaz 3 minūtes.

12.2 Keramiskās flīzes, šīferi utt.

Izmantojiet vienīgi asmeni, kas īpaši paredzēts šim nolūkam. Vienmēr izmantojiet kopā ar pievienotu piemērotu putekļsūcēju vai atputekļotāju, jo putekļi var būt bīstami strādniekam un kavēt aizsarga pareizu darbību.POWX1365MB LV Copyright © 2021 VARO 10 | l a p a www.varo.com

12.3 Apmetuma plāksnes

Iegremdēšanas zāģis ir ieteicams tikai neregulāru izgriezumu veikšanai apmetuma plāksnē un jāizmanto ar pievienotu piemērotu putekļsūcēju vai atputekļotāju. Putekļi var kavēt aizsarga pareizu darbību. Standarta instrumenti, piemēram, caurumu zāģi vai naži, parasti dod teicamus rezultātus, tomēr iegremdēšanas zāģis var tikt lietots, ja nepieciešams īpaši tīrs griezums bez putekļiem vai ja ir bīstamība sagriezt caurules vai kabeļus.

13.1 Griešanas leņķa pielāgošana

IEVĒROT: Leņķa skala (25) parāda deflektora leņķus no 0° līdz 60° pa kreisi un no 0° līdz 60° pa labi. Uz leņķu skalas (26) ir četras grādu iedaļas - 0°, 15°, 30° un 45°-, šiem izvietojumiem attēlojot visizplatītākos leņķus griešanas procesam. Izņemiet skavu (20), paceliet bloķēšanas sviru deflektora skalai (21) un atbrīvojiet paplašinājuma stieni (23). Ja vēlamais leņķis ir viens no izplatītākajiem griešanas leņķiem, novietojiet paplašinājuma stieņa (23) labās malas centrējuma skalas atzīmi pie vajadzīgā grādu mērījuma uz leņķu skalas (26). Ievērot: Displeja skalas loga (27) rādītājs norāda augstāk minēto vajadzīgo grādu mērījumu uz leņķu skalas (25) tajā pašā laikā. (Atsaukties uz 7. att.) Ja vēlamais leņķis nav viens no izplatītākajiem griešanas leņķiem, iestatiet displeja skalas loga (27) rādītāja (28) centrējuma skalas atzīmi pie vajadzīgā grādu mērījuma uz leņķu skalas (25). Savelciet bloķēšanas sviru (21) un pārliecinieties, ka paplašinājuma stienis (23) ir cieši nostiprinājies.

13.2 Skavas uzstādīšana un pielāgošana

Novietojiet skavas agregātu (20) uz darba platformas montāžas kolonnu skavas (29) ar leņķu skalu (22). IEVĒROT: Skavas nostiprināšanai nav skrūvju. Skavas agregāts uz darba platformas (22) nostiprināsies pats, kad tiks pagriezts kloķis apstrādājamā priekšmeta savilkšanai. Neizmantojiet savu otro roku, lai turētu skavu savilkšanas laikā. Pagrieziet kloķi, tikai lai nostiprinātu skavu pie darba platformas. IEVĒROT: pirms apstrādājamā priekšmeta biezuma noteikšanas pielāgojiet skavas augstumu augstāk par apstrādājamo priekšmetu, kas ir ērti ātrai apstrādājamā priekšmeta savilkšanai.POWX1365MB LV Copyright © 2021 VARO 11 | l a p a www.varo.com

13.3 Darba platformas stāvokļa pielāgošana ar leņķu skalu (22)

Darba platformas (22) apakšā ir bloķēšanas kloķis (30), kas pielāgo darba platformas stāvokli pie darbagalda. Atbrīvojiet darba platformu (22), pagriežot bloķēšanas kloķi pretēji pulksteņrādītāja kustības virzienam un iebīdiet darba platformu vēlamajā stāvoklī, kā parādīts

8. att. Beidzot stingri savelciet bloķēšanas kloķi.

13.4 Griešana ar darbagaldu

BRĪDINĀJUMS: Vienmēr grieziet virzienā uz priekšu. Nekad nevelciet instrumentu atpakaļ. Ja esat lietotājs-iesācējs, vingrinieties, griežot plānu koku, līdz gūstiet iemaņas. Iestatiet darbagalda griešanas leņķi. (Skatīt Griešanas leņķa pielāgošanas nodaļu) Novietojiet apstrādājamo priekšmetu uz darbagalda un saspiediet to ar skavas agregātu (20). (Skatīt Skavas uzstādīšanas un pielāgošanas nodaļu) IEVĒROT: ja apstrādājamā priekšmeta garums ir lielāks par parasto līmeni, jūs varat izmantot paplašinājuma stieņa paplašināto funkciju (23), turiet noliecamo balstu (24) un novelciet paplašinājuma stieni pašreizējam apstrādājamajam priekšmetam vēlamajā stāvoklī. (Atsaukties uz 9. att. un

Uzstādiet pareizo asmeni, pārliecinoties, ka tas ir ass un nav bojāts. Iestatiet griezuma dziļumu. (Skatīt Griešanas dziļuma iestatīšanas nodaļu) Cieši satveriet instrumentu (Skatīt Turēšanas un IESLĒGŠANAS/IZSLĒGŠANAS nodaļu), ieslēdziet instrumentu un brīdi pagaidiet, kamēr asmens sasniedz ātrumu. Pēc tam nospiediet drošības bloķēšanas pogu (3) un iegremdējiet asmeni materiālā lēni un uzmanīgi, bet stingri. Pēc tam stumiet instrumentu uz priekšu pa virzošajām sliedēm (19), lai grieztu. IEVĒROT: Nekad nevelciet instrumentu atpakaļ. Kad griezums ir pabeigts, pirms izslēgšanas noņemiet instrumentu no darbagalda. Ja radies daudz putekļu, turiet ieslēgtu dažas papildu sekundes, lai ļautu putekļiem izkļūt no instrumenta iekšienes. IEVĒROT: ja griežat bez darbagalda, jūs varat atsaukties uz dotajiem aprakstiem: Pārbaudiet, vai asmens ir atbilstošs, un pārliecinieties, ka tas ir ass un nav bojāts. Iestatiet griezuma dziļumu, ieslēdziet instrumentu un brīdi pagaidiet, kamēr asmens sasniedz ātrumu. Nospiediet un turiet ieslēgtu drošības bloķēšanas pogu (3), iegremdējiet asmeni materiālā lēni un uzmanīgi, bet stingri. Stumiet instrumentu uz priekšu pa griezuma līniju. Ja nepieciešams, ieslēdziet lāzera ģeneratoru (1). (Atsaukties uz Lāzera līnijas ģeneratora nodaļu)POWX1365MB LV Copyright © 2021 VARO 12 | l a p a www.varo.com

14 TĪRĪŠANA UN KOPŠANA

Drošai instrumenta darbināšanai nepieciešama regulāra tīrīšana, jo pārmērīgi uzkrājušies putekļi neļaus instrumentam darboties pareizi. Atputekļošanas šļūtene (b) var aizsprostoties un prasīt neregulāru tīrīšanu īpaši tad, ja tiek griezts mitrs koks. Atvienojiet no strāvas padeves. Tīriet pamatīgi ar mazu, mīkstu otu, līdzīgu gleznošanas otai. Dzesēšanas atveres uz motora korpusa vienmēr turiet tīras un neaizsegtas. Nekad nelietojiet jebkādus kodīgus līdzekļus vai šķīdinātājus plastisko daļu tīrīšanai.

Vienmēr izmantojiet asu asmeni. Ja instruments negriež pietiekami labi vai ja tas pārkarst (paaugstinātā temperatūrā izgriešana var aizķerties), izplatītākais iemesls ir truls asmens. Ir grūti redzēt vai sajust, ka asmens kļuvis truls. Ja šaubāties, lietojiet jaunu asmeni. Asmeņi ir patērējamās preces. Esiet piesardzīgi, nomainot asmeņus, jo tie lietošanas laikā var sakarst. Ļaujiet asmenim kādu laiku atdzist pirms nomainiet to. 15 TEHNISKIE DATI Nominālais spriegums 220-240 V Nominālā frekvence 50 Hz Nominālā jauda 600 W Rotācijas ātrums 5500 min-1 Asmens izmērs Ø 89 mm Maks. griešanas dziļums skujkokam

Maks. griešanas dziļums flīzēm 8 mm Maks. griešanas dziļums alumīnijam 3 mm 16 TROKSNIS Trokšņa emisijas vērtības, kas izmērītas saskaņā ar attiecīgajiem standartiem. (K=3) Akustiskā spiediena līmenis LpA 95 dB(A) Akustiskās jaudas līmenis LwA 106 dB(A) UZMANĪBU! Kad skaņas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglīdzekļus. aw (Vibrācija): 2,8 m/s² K = 1,5 m/s²POWX1365MB LV Copyright © 2021 VARO 13 | l a p a www.varo.com 17 GARANTIJA Šim izstrādājumam ir nodrošināta 36 mēnešu garantija no datuma, kurā ierīci iegādājies tās pirmais īpašnieks. Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgaļus, zāģu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus. Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā. Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā. Remontdarbus drīkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs. Plašāku informāciju jūs varat iegūt, zvanot pa tālruņa numuru 00 32 3 292 92 90. Visi transportēšanas izdevumi vienmēr jāsedz klientam, ja vien nepastāv cita rakstiska vienošanās. Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vai pārslodzes rezultātā. Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., neņemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs. Garantijas prasības pieņemšana nekad nepagarina garantijas periodu un arī neuzsāk jaunu garantijas periodu ierīces apmaiņas gadījumā. Garantijas ietvaros nomainītās ierīces vai detaļas paliek Varo NV īpašumā. Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (Ierīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.). Pirkuma čeks jāuzglabā kā pierādījums par pirkuma datumu. Ierīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota oriģinālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.

18 VIDES AIZSARDZĪBA

Ja pēc ilgstošas lietošanas ierīce ir jānomaina, neizmetiet to kopā ar sadzīves atkritumiem, bet likvidējiet to videi draudzīgā veidā. Ar elektrisko ierīču radītajiem atkritumiem nedrīkst apieties kā ar parastiem sadzīves atkritumiem. Lūdzu, nododiet tos atkritumu otrreizējās pārstrādes uzņēmumos. Informāciju par otrreizējo pārstrādi meklējiet vietējā pašvaldībā vai pie tirgotāja.POWX1365MB LV Copyright © 2021 VARO 14 | l a p a www.varo.com

19 ATBILSTĪBAS DEKLARĀCIJA

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarē, ka izstrādājums: MINI RIPZĀĢIS 600W preču zīme: POWERplus modelis: POWX1365MB atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu. Eiropas direktīvas (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): 2011/65/EU 2006/42/EC 2014/30/EU Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): EN62841-1 : 2015 EN62841-2-5 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC61000-3-2 : 2019

EN61000-3-3 : 2013 Tehniskās dokumentācijas glabātājs: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā, Ludo Mertens Regulējošo jautājumu birojs –– atbilstības nodaļas vadītājs 10/03/2021, Lier - BelgiumPOWX1365MB ET Autoriõigused © 2021 VARO Lk | 1 www.varo.com 1 OTSTARVE ...................................................................................... 3
