POWX07595 - Zāģis PowerPlus - Bezmaksas lietošanas instrukcija

Produkta veids	Galda zāģis
Zīmols	PowerPlus
Modelis	POWX07595
Nominālā jauda	2000 W (S6 25%) / 1800 W (S1)
Nominālais spriegums	220-240 V ~ 50 Hz
Rotācijas ātrums	5000 min⁻¹
Asmens diametrs	250 mm
Asmens urbums	30 mm
Asmens biezums	2,8 mm
Zobu skaits	24
Maks. griešanas dziļums 90° leņķī	85 mm
Maks. griešanas dziļums 45° leņķī	63 mm
Galda izmēri	563 x 583 mm
Galda augstums (ar balstu)	820 mm
Aizsardzības klase	II
Svars	Apmēram 35 kg
Asmens slīpuma leņķis	0° līdz 45°
Galvenās funkcijas	Gareniskā griešana, šķērsgriešana, leņķa griešana
Drošības aprīkojums	Asmens aizsargs, šķelšanas ķīlis, stūmējs, pretsvārstīšanās ierīce
Apkope un tīrīšana	Tīrīt ar suku vai mitru drānu; regulāri pārbaudīt asmeni un savienojumus
Rezerves daļas un remontējamība	Nomaināms zāģa asmens (standarta atsauce 250x30 mm); nomaiņai iekļautas atslēgas

Bieži uzdotie jautājumi - POWX07595 PowerPlus

Kāda ir šī galda zāģa jauda?

Galda zāģim PowerPlus POWX07595 nominālā jauda ir 2000 W režīmā S6 25% un 1800 W režīmā S1.

Kādu asmens diametru es varu izmantot?

Izmantojiet tikai 250 mm ārējā diametra asmeni ar 30 mm urbumu. Ieteicamais biezums ir 2,8 mm un 24 zobi.

Kā noregulēt griešanas augstumu?

Pagrieziet rokas sviru, kas atrodas mašīnas sānos. Lai samazinātu augstumu, grieziet pretēji pulksteņrādītāja virzienam, lai palielinātu - otrā virzienā. Noregulējiet tā, lai asmens izvirzītos vienu zobu virs sagataves.

Vai es varu griezt leņķī ar šo zāģi?

Jā, asmeni var noliekt no 0° līdz 45°. Atskrūvējiet bloķēšanas pogu, nolieciet asmeni vēlamajā leņķī un atkal pievelciet.

Kā izmantot paralēlo vadotni?

Ievietojiet paralēlo atduri skalas sliedē, iestatiet griešanas platumu, tad nospiediet bloķēšanas sviru, lai to fiksētu.

Ko darīt pārslodzes gadījumā?

Pārslodzes aizsardzība izslēdz barošanu. Ļaujiet instrumentam atdzist vismaz 30 minūtes, nospiediet melno atiestatīšanas pogu, tad zaļo ieslēgšanas pogu.

Kā nomainīt zāģa asmeni?

Atvienojiet ierīci, noņemiet noņemamo plāksni, paceliet asmeni līdz maksimumam, atskrūvējiet stiprinājuma skrūvi ar iekļautajām atslēgām, nomainiet asmeni, ievērojot griešanās virzienu (bultiņa), tad salieciet atpakaļ.

Kādus materiālus es varu griezt?

Masīvkoks, lamināts, skaidu plātne, saplāksnis un citi koka materiāli. Nav piemērots metālam, cietai plastmasai vai apaļiem materiāliem.

Kā apkopt zāģi?

Regulāri tīriet zāģskaidas ar suku vai mitru drānu. Pārbaudiet asmens stāvokli, šķelšanas ķīļa iestatījumu (3-5 mm atstarpi) un, ja nepieciešams, pievelciet skrūvju savienojumus.

Vai šis zāģis ir piemērots profesionālai lietošanai?

Nē, tas ir paredzēts mājsaimniecības lietošanai, nevis profesionālai. Neizmantojiet sprādzienbīstamā vidē.

LIETOŠANAS INSTRUKCIJA POWX07595 PowerPlus

5.3 Personāla drošība....5

5.4 Darbarika lietošana un apkopšana 5

5.5 Apkopes serviss 6

7.2 Zāgrīpas aizsargs....7

7.3 Padeves nūja....7

8 IZPAKOŠANA UN MONTĀŽA....7

8.1 Montāža (1. att.)....8

8.2 Sasvēršanās balstu montāža (2. attēls) 8

8.3 Paralēlā aiztura uzstādīšana (3. att.) 8

8.4 Škērszāgēšanas leŋka aiztura piestiprināšana (4. att.)....8

8.5 Zāgrīpas aizsega montāža (5. attēls) 8

8.6 Atsūkšanas caurules montāža (6. att.)....9

9 LIETOŠANA 9

9.1 Pārbaudiet pirms ierīces iedarbināšanas!......9

9.2 Vadības elementi....9

9.2.1 lesl./lzsl. slēdzis....9

POWERPLUS® HIGH QUALITY TOOLS

POWX07595 LV

9.2.2 Pārslodzes aizsardzība (18)....9
9.2.3 Slīpuma lenka regulēšanas mehānisms....9
9.2.4 Zāgēšanas augstuma regulēšanas klokis....9
9.3 Sagatavju aizturi 10
9.3.1 Škērszāgēšanas lenka aizturis....10
9.3.2 Škērszāgēšana (7. att.)....10
9.3.3 Paralēlā aiztura blokēšanas sliedes iestatīšana 10
9.3.4 Paralēlais aizturis....10
9.4 Zāgēšanas augstuma iestatīšana (8. att.)....10
9.5 Zāgripas lenka regulēšana (8. att.)....10
9.6 Zāgēšana 11
9.7 Tīrīšanas un apkopes pārskats....11
9.8 lerīces tīrīšana....12
9.9 lerīces apkope....12
9.9.1 Škelšanas kīla regulēšana (10. att.) 12
10 UZGLABĀŠANA, TRANSPORTĒŠANA....13
10.1 Uzglabāšana....13
10.2 Transportēšana....13
11 TEHNISKIE DATI 13
12 TROKSNIS 13
13 GARANTIJA....13
14 VIDE....14
15 ATBILSTĪBAS DEKLARĀCIJA 15

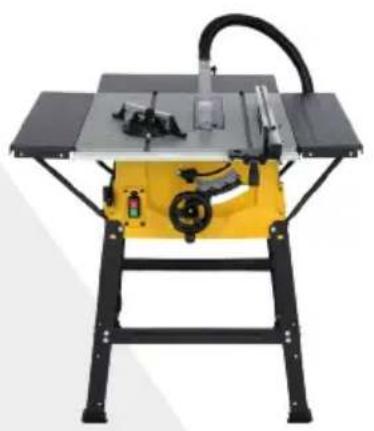

GALDA ZAGIS 2000W-250MM POWX07595

1 PIELIETOJUMS

Šī ierīce ir piemērota masīvās koksnes, līmētas slāṇainas koksnes, kokskaidu plātnu, cietkodola saplākšņu un līdzīgu kokmateriālu šķelšanai un šķerszāgēšanai. Nedrīkst zāgēt apaļus gabalus, jo rotējošā zāgripa var likt tiem velties. Apstrādāt vienīgi tādus materiālus, kuriem paredzēta konkrētā zāgripa. Atlļauts izmantot tikai šai ierīcei piemērotas zāgripas (karbīda un hroma vanādija zāgripas). Nedrīkst izmantot jebkāda veida ātrgriezējtērauda zāgripas vai abrazīvās slīpripas. Šo ierīci nedrīkst izmantot sprādzienbīstamā vidē. Nav paredzēts profesionālai lietošanai.

BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām.

2 APRAKSTS (A ATT.)

1. lesl. slēdzis I (zaļš) / Izsl. slēdzis 0 (sarkans) / avārijas apturēšana
2. Zāğripas pacēluma un slīpuma regulēšana (kloķis)
3. Zāgripas fiksācijas mehānisma klokis (griežams klokis)
4. Zāgēšanas lenka skala
5. Atsūcēja caurule
6. Galdvirsmas pagarinājums
7. Zāgripas aizsegs

8. Škelšanas kīlis

9. Atbalsts

10. Paralēlā aiztura fiksācijas svira
11. Škērszāgēšanas leŋka aizturis
12. Paralēlais aizturis
13. Pamatnes rāmis
14. Padeves nūja
15. Uzgriežnu atslēga
16. Balsts pret sasvēršanos
17. Gumijas uzlikas
18. Pārslodzes aizsardzība
19. Measuring scale

3 IEPAKOJUMA SATURA SARAKSTS

- Pilnībā izsainojiet ierīci.

- Nonemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).

- Pārbaudiet, vai iepakojumā netrūkst nevienas detaļas.

- Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.

- Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termiņa beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu.

BRĪDINĀJUMS! Iepakojuma materiāli nav rotallietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks!

Table saw 2000W

Saw blade mounted

Zāgripas aizsegs

3 zāga galda pagarinājumi

8 atbalsti

Paralēlais aizturis

Lenka aizturis

Padeves nūja

2 atslēgas zāgripas nomaiņai

Sīko detaļu maisiņš

Puteklu atsūkšanas caurule

Caurules sprausla

2 balsti pret sasvēršanos

4 balsta kājas

Lietošanas instrukcija

Sešstūru atslēga

Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.

4 APZIMEJUMI

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

	Norāda uz savainošanās vai darbarīka sabojāšanas risku.		Pirms lietošanas izlasīt rokasgrāmatu.
	Saskaņā ar Eiropas direktīvas/-u pamatprasībām.		Lietot dzirdes aizsargaprīkojumu.
	Lietot acu aizsargaprīkojumu.		Nelieciet rokas pie zāğripas. Nedrīkst aiztikt zāğripu, ieslēdzot ierīci, vai tās darbības laikā.
	Puteklainā vidē lietot putekļu masku!		„Il klase” – ierīcei ir divkārša izolācija, tādēļ iezemēšanas vads nav nepieciešams.

5 VISPARİGI IERİCES EKSPLUATÄCIJAS DROŠĪBAS NOTEIKUMI

Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

5.1 Darba vieta

• Darba vietai jābūt tīrai un pietiekami izgaismotai. Netīrās un tumšās darba vietās ir paaugstināts traumu gūšanas risks.
• Nelietojiet darbarīkus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbarīki rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumus.
• Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

5.2 Elektrodrošiba

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes.

• Darbarīka strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. lezemētus darbarīkus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudņi un atbilstošas kontaktligzdas samazinās elektrošoka risku.
• Nepieskarieties iezemētiem priekšmetiem, piemēram, cauruļvadiem, radiatoriem un ledusskapjiem. Pieskaroties iezemētiem priekšmetiem, pakļausiet sevi elektrošoka riskam.
• Nepakļaujiet darbarīkus lietus vai mitruma iedarbībai. Ja darbarīkā iekļūs ūdens, tad paklausiet sevi elektrošoka riskam.
• Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku.

POWX07595 LV

• Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku.
• Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reagējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku

5.3 Personāla drošība

• Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas.
• Lietojiet aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprīkojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, kiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gūšanas risku.
• Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanas pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, paklausiet sevi traumu gūšanas riskam.
• Pirms darbarīka iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošās daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga. paklausiet sevi traumu gūšanas riskam.
• Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaru. Negaidītās situācjiās tas laus labāk vadīt darbarīku.
• Uzvelciet piemērotu darba apgērbu. Nevalkājiet brīvu apgērbu vai rotaslietas. Uzmanieties, lai mati, apgērbs un cimdi būtu droša attālumā no kustīgajām detalām. Brīvs apgērbs, rotaslietas vai gari mati var iekerties kustīgaiās detalās.
• Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekliem saistītu traumu gūšanas risku.

5.4 Darbarika lietošana un apkopšana

• Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaṇā ar instrukcijām, uzdevumu paveiks labāk un drošāk
• Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā.
• Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka neiaušas ieslēgšanas risku.
• Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami.
• Darbarikiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošas detaļas ir pareizi iecentrētas un nenobloķējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākaijem nelajmes gadījumu cēloniem.
• Griezējinstrumentu asmeniem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeniem griež labāk un ir vieglāk vadāmi.
• Lietojiet darbarikus, piederumus, uzgalus utt. saskaņā ar šīm instrukcijām un pareizā veidā. Nemiet vērā arī darba apstāklus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, paklausiet sevi traumu gūšanas riskam.

5.5 Apkopes serviss

Darbarikam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves daļas. Tas nodrošinās darbarika drošu izmantošanu arī turpmāk.

Škelšanas kīlis (8) neļauj sagatavei aizkerties aiz augšupejošajiem asmens zobiem un tikt izmestai lietotāja virzienā. Lietošanas laikā škelšanas kīlim ir jābūt uzstādītam.

7.2 Zāgripas aizsargs

Zāgripas aizsargs (7) neļauj netīšām pieskarties zāgripai, un pasargā lietotāju no mestajām skaidām. Lietošanas laikā zāgripas aizsargam ir vienmēr jābūt uzstādītam.

7.3 Padeves nūja

Padeves nūja (14) ir izmantojama kā rokas pagarinājums, lai neļautu lietotājam netīšām pieskarties zāğripai. Ja atstarpe starp zāğripu un aizturi ir mazāka par 120 mm, obligāti jālieto padeves nūja.

8 IZPAKOŠANA UN MONTĀŽA

Izpakojiet ierīci un pārliecinieties, vai ir iekļautas visas detalas.

Nolaidiet zāgripu zemāk par galda virsmu (skat. 8.4. punktu, zāgēšanas augstuma regulēšana).

Apgrieziet zāga galdu otrādi.

levērot: ja kāda no detaļām nav iekļauta vai ir bojāta, sazinieties ar mazumtirgotāju.

Samontējiet pamatnes rāmi un piestipriniet to pie zāga galdvirsmas.

Pamatnes rāmis (13) sastāv no četrām galda kājām ar slīpi savienojošiem balstiem, kuri obligāti jāuzstāda. Nepieciešamie instrumenti:

2 uzgriežnatslēgas

• Piestipriniet četras galda kājas (19) pie galda stūriem. Uzstādiet aizmugurējās galda kājas tā, lai pret apgāšanos paredzēto atbalstu montāžas caurumi būtu pavērsti pret ierīces aizmuguri.
• Piestipriniet škērseniskos stiprinājumus A priekšpusē un aizmugurē starp balsta kājām (13).
• Piestipriniet škērseniskos stiprinājumus A sānos starp balsta kājām (13).

Lai to paveiktu, katru škērsenisko stiprinājumu piestipriniet pie galda kājām no iekšpuses ar divām skrūvēm, starplikām un pretuzgriežniem.

• Uzstumiet gumijas uzlikas (17) uz balsta kājām.
• Visbeidzot piestipriniet četrus balstus (21) starp galda pagarinājumiem un galda kājām. Balstus (21) piestiprina pie korpusa skrūvju caurumiem.

levērot: novietojiet ierīci uz līdzenas, neslidenas virsmas. Ierīce nedrīkst šūpoties.

8.2 Sasvēršanās balstu montāža (2. attēls)

- Piestipriniet balstus pret sasvēršanos pie aizmugurējām galda kājām ar skrūvēm (A), starplikām, atsperpaplāksnēm un uzgriežņiem.

8.3 Paralēlā aiztura uzstādīšana (3. att.)

levietojiet paralēlo aizturi (12) mērskalas turētājsliedē. Pārbaudiet iestatījumu pie lodziņa. Piespiediet fiksācijas sviru (10) uz leju, lai nofiksētu paralēlo aizturi (12). Lai iegūtu precīzu paralēlu griezumu, pārbaudiet atstarpi starp aizturi un zāgripu divās vietās, izmantojot lineālu.

8.4 Škērszāgēšanas lenka aiztura piestiprināšana (4. att.)

Škērszāgēšanas lenka aizturi (11) veido divas daļas - aiztura plāksne (A) un lenka regulētājs (B), un šīs daļas ir jāmontē vienlaikus.

■ levietojiet aiztura plāksni (A) lenka regulētāja (B) spraugās ar abām regulēšanas skrūvēm (C). Novietojiet aizturi vēlamajā pozīcijā un pievelciet regulēšanas skrūves.

lespiediet škērszāgēšanas leŋka aiztura slīdošo līsti (D) nepieciešamajā galda virsmas turētājsliedē.

Labrocīgie lietotāji izvēlas ievietot škērszāgēšanas leŋka aizturi galda virsmas kreisajā turētājsliedē.

8.5 Zāgripas aizsega montāža (5. attēls)

Pastāv ievainojumu risks! Zāğripai jābūt noregulētai vismaz 30 mm augstumā.

- Vispirms uzstādiet vietā kloki (2).

• Novietojiet zāgripu augstākajā pozīcijā.
• Uzlieciet zāgripas aizsegu uz škelšanas kīla (8) tā, lai skrūve (22) ieiet caurumā. Push and at the same time tighten the bolt.

8.6 Atsūkšanas caurules montāža (6. att.)

■ Uzlieciet skaidu atsūcēja cauruli (5) uz zāqripas aizsega (7) savienojuma.
- Piestipriniet atsūcēja cauruli (5) pie putekļu sūcēja stiprinājuma vietas (23) ierīces aizmugurē.

9 LIETOŠANA

Pastāv ievainojumu risks! Ja radusies funkcionalitātes klūme, nekavējoties spiediet iesl. / izsl. slēdža sarkano pogu 0 un atvienojiet no elektrotīkla.

9.1 Pārbaudiet pirms ierīces iedarbināšanas!

Pastāv ievainojumu risks! lerīci drīkst lietot tikai tad, ja tai nav defektu. Ja jebkādas daļas bojājums rada apdraudējumu, to ir jānomaina pirms ierīci drīkst vēlreiz izmantot.

Pārbaudiet, vai ierīce ir drošā lietošanas stāvoklī:

• Pārbaudiet, vai nav redzamu bojājumu.
  ■ Pārbaudiet, vai visas ierīces dalas ir pareizi uzstādītas.
• Pārbaudiet, vai drošības aprīkojums darbojas pareizi.
• Pārbaudiet, vai zāgripa griežas bez traucējumiem.

- Pārbaudiet, vai slīpuma iestatīšanas regulētājskrūve ir stingri pievilkta.

9.2 Vadibas elementi

9.2.1 lesl./lzsl. slēdzis

■ leslēgšana: Nospiežot lesl./lzsl. slēdža (1) zaļo pogu I, zāģis tiek ieslēgts. Pirms sākt zāģēšanu, saqaidiet līdz zāģripa ir sasniequsi maksimālo ātrumu.
- Izslēgšana: Nospiežot lesl./lzsl. slēdža (1) sarkano pogu 0, zāqis tiek izslēgts.

9.2.2 Pārslodzes aizsardzība (18)

Ierīce ir aprīkota ar pārslodzes aizsardzību (18). Pirms ierīces atkārtotas ieslēgšanas, ľaujiet tai atdzist vismaz 30 minūtes. Lai to izdarītu, vispirms nospiediet blakus slēdzim novietoto melno pogu, tad nospiediet zaļo pogu (1), lai atkal ieslēgtu ierīci.

9.2.3 Slīpuma lenka regulēšanas mehānisms

Zāgripas slīpumu var noregulēt jebkurā lenkī starp 0° un 45°. Atskrūvējiet fiksācijas rokturi (3), nospiediet sviru (2) un pagrieziet vēlamajā lenkī, tad pievelciet fiksācijas rokturi (3).

9.2.4 Zāgēšanas augstuma regulēšanas klokis

Zāgēšanas augstumu ir nepieciešams noregulēt atbilstoši sagataves augstumam. Zāgripas augstumam vienmēr jābūt vienu zobu virs sagataves augstuma. Regulēšana veicama, pagriežot kloki pa kreisi vai pa labi.

levērot: Lai pilnīgi izmantotu 45° lenka diapazonu, attiecīgi jāsamazina zāgēšanas augstums.

9.3 Sagatavju aizturi

9.3.1 Škērszāgēšanas lenka aizturis

Škērszāgēšanas veikšanai aizturi var noregulēt par maksimāli 120 mm.

Pastāv ievainojumu risks! Negrūdiet aizturi (attēls 4A) pārāk tālu zāgripas virzienā. Atstarpei starp aizturi (attēls 4A) un zāgripu ir jābūt aptuveni 2 cm.

9.3.2 Škērszāgēšana (7. att.)

■ levietojiet škērszāgēšanas lenka aizturi (11) nepieciešamajā galda virsmas padzilinājumā.
- Atskrūvējiet regulēšanas skrūvi (A), noregulējiet vēlamo lenķi un atkal pieskrūvējiet regulēšanas skrūvi.
- Ja nepieciešams, pastumiet aiztura plāksni uz priekšu vai atpakal. Lai to izdarītu, atskrūvējiet abas regulēšanas skrūves (B), pastumiet aiztura plāksni (C), un tad atkal pieskrūvējiet regulēšanas skrūves (B).

9.3.3 Paralēlā aiztura blokēšanas sliedes iestatīšana

Aiztura sliedi ir iespējams noņemt un pārvietot, atskrūvējot abus spāmuzgriežņus:

Augstā aiztura mala:

• Augstu sagatavju zāgēšanai.
  Zemā aiztura mala:
• Plakanu sagatavju zāgēšanai.
• Ar slīpi novietotu zāgripu.

9.3.4 Paralēlais aizturis

• Atbrīvojiet blokēšanas sviru (10), pagriežot rokturi.
  ■ lestatiet paralēlo aizturi vēlamajā zāgēšanas platumā, pastumjot aiz mērskalas.
  ■ Nospiediet blokēšanas sviru (10) uz leju.

9.4 Zāgēšanas augstuma iestatīšana (8. att.)

Pastāv ievainojumu risks! Kermeņa daļas vai regulēšanas apkārtnē novietoti priekšmeti var tikt ierauti zāgripā! Regulējiet zāgēšanas augstumu tikai tad, kad zāgripa ir nekustīga!

■ Noregulējiet zāgēšanas dzilumu, pagriežot kloki (A).
- Lai samazinātu zāgēšanas dzilumu, pagrieziet kloki pretēji pulksteņrādītāja virzienam. Lai palielinātu zāgēšanas dzilumu, pagrieziet kloki pulksteņrādītāja virzienā.

levērot: Lai kompensētu zāgēšanas augstuma nobīdi, vienmēr novietojiet zāgripu vēlamajā augstumā, virzot to no lejas augšup.

Optimālais zāgēšanas augstums ir noregulēts, kad zāgripa atrodas par vienu zobu augstāk nekā sagatave.

9.5 Zāgripas lenka regulēšana (8. att.)

Pastāv ievainojumu risks! Kermeņa daļas vai regulēšanas apkārtnē novietoti priekšmeti var tikt ierauti zāgripā! Regulējiet zāgripas leņķi tikai tad, kad zāgripa ir nekustīga!

• Atskrūvējiet fiksācijas skrūvi (3).
  ■ Noregulējiet vēlamo slīpuma lenki.
  ■ Pašreizējais lenkis ir redzams uz skalas (4).
  ■ Cieši pievelciet fiksācijas skrūvi (3).

Piezīmes: Lai pilnīgi izmantotu 44° lenka diapazona iestatījumus, attiecīgi jāsamazina zāgēšanas augstums.

9.6 Zāgēšana

Pastāv ievainojumu risks! Ja atstarpe starp paralēlo aizturi un zāgripu ir mazāka par 120 mm, jāizmanto padeves nūja.

Pastāv ievainojumu risks! Vienmēr turiet sagataves vadāmo daļu, nevis to daļu, kuru vēlaties nozāgēt.

lerīces bojājumi:

Uzmanīgi pārbaudiet zāgējamo kokmateriālu. Tādi svešķermeņi kā naglas, skrūves un citi līdzīgi priekšmeti var radīt ierīcei nopietnus bojājumus.

■ lestatiet vēlamo atstarpi starp paralēlo aizturi un zāgripu.
■ lestatiet vēlamo škērszāgēšanas aiztura lenki.
■ lestatiet zāgripas zāgēšanas augstumu.
- lestatiet vēlamo zāgripas slīpuma lenki.
- Novietojiet sagatavi pret škērszāgēšanas aizturi.
■ leslēdziet ripzāga darbgaldu, nospiežot lesl./ Izsl. slēdža (1) zało pogu l.
- Vienmērīgi virziet sagatavi pret darbgalda pretējo pusi, un veiciet zāgēšanu kā vienu darbību. Pieskatiet, lai zāgis netiktu pārslogots.
- Ja neplānojat tūlīt turpināt darbu, nospiediet leslēgšanas/izslēgšanas slēdža (1) sarkano pogu 0, lai izslēgtu ierīci.
■ Tīrīšana un apkope

9.7 Tīrīšanas un apkopes pārskats

Pirms katras lietošanas reizes.

Kas jäpärbauda	Kä to izdarīt
Pärbaudiet zāğripu, pārliecinoties, vai tā ir novietota pareizi un stingri nofiksēta.	Nomainiet zāğripu.
Pärbaudiet, vai zāğripas aizsarga ietvarā nav sakrājušās koka skaidas vai skaliņi. Iztīriet, ja nepieciešams.	Izpūtiet skaliņus/skaidas no aizsarga ar saspiestu gaisu, vai izmantojiet birsti.
Pārliecinieties, vai sprauga starp šķelšanas ķīli un zāğripu atbilst 3 līdz 5 mm; pielabojiet, ja nepieciešams.	Noregulējiet šķelšanas ķīli.
Pārbaudiet, vai savienojuma kabelim nav novērojamas bojājumu pazīmes.	Veiciet vizuālu pārbaudi un, ja nepieciešams, vērsieties pie elektriķa, lai aizvietotu kabeli.
Regulāri un atbilstoši lietošanas apstākļiem
Kas jäpärbauda.	Kä to izdarīt.
Skrūvju savienojumi.	Pārbaudiet visu skrūvju stingrību un, ja nepieciešams, pievelciet.

Iztīriet motora ventilācijas atveres, izvācot puteklus.

Izmantojiet putekļu sūcēju vai birsti, lai izvāktu skaidas/putekļus.

9.8 lerīces tīrīšana

Pastāv elektrošoka risks! Nekādā gadījumā neaplejiet un nepakļaujiet saskarei arūdeni. Tīrot, nekādā gadījumā neizmantojiet mazgāšanas līdzekļus vai šķīdinātājus. Tie var radīt ierīces neatgriezeniskus bojājumus. Kīmiskās vielas var saēst plastmasas daļas.

Uzmanīga lietošana un regulāra tīrīšana nodrošinās ierīces ilglaicīgu darbspēju un labas veiktspējas saglabāšanu.

• Tīriet netīrumus ar birsti.
  ■ Slaukiet darbarīku ar mitru drānu.
  ■ Uzturiet ventilācijas atveres tīras un bez putekliem.

9.9 lerīces apkope

Pastāv ievainojumu risks! Pirms jebkādu apkopes darbu veikšanas, pārliecinieties, vai ierīce ir atvienota no elektrotīkla (atvienojiet barības padevi).

Pastāv ievainojumu risks! Tūlīt pēc zāgēšanas zāgripa var būt pamatīgi sakarsusi. Karstai zāgripai jāļauj atdzist. Neļaujiet karstai zāgripai saskarties ar viegli uzliesmojošiem šķidrumiem.

Arī nekustīga zāgripa var izraisīt ievainojumus! Nomainot zāgripu, izmantojiet cimdus. Zāgripas uzstādīšana un maiņa (9. att.)

Uzmanību! Atvienojiet no elektrotikla.

Uzmanību! Nodrošiniet, lai zāga darbgalds būtu labi izgaismots.

• Iznemiet skrūvi (24) no darbgalda ieliktna priekšpuses.
• Iznemiet darbgalda ieliktni.
• Pagriežot kloki pa kreisi, izvirziet zāgripu augšup cik vien iespējams.
• Izmantojiet uzgriežnatslēgu (15), lai izskrūvētu zāgripas skrūves (9. att.) un aizvietotu zāgripu ar atbilstošu maiņas ripu. levērojiet rotēšanas virzienu! Skatiet bultiņu uz zāgripas. Zobiem jābūt vērstiem pret iesl./izsl. slēdzi (1).

9.9.1 Škelšanas kīla regulēšana (10. att.)

Spraugai starp zāgripas ārējo malu un šķelšanas kīli (8) ir jābūt trīs līdz piecus milimetrus platai.

• Novietojiet zāgripu 0° lenkī un nostipriniet.
• Novietojiet zāgripu paceltā pozīcijā.
• Nonemiet zāgripas aizsargu.
  ■ Nonemiet darbgalda virsmu.
• Izmantojot atbilstošu uzgriežnatslēgu, nedaudz atskrūvējiet skrūvi (A) līdz šķelšanas kīlis (8) tiek atbrīvots (neizņemiet skrūvi pilnīgi).
  Virziet škelšanas kīli augstāk vai zemāk, pastumjot augšup vai lejup garenajā caurumā.

- Uzstādiet visas nonemtās daļas atgriezeniskā secībā.

10 UZGLABĀŠANA, TRANSPORTĒŠANA

10.1 Uzglabāšana

Pastāv ievainojumu risks! Uzglabājiet ierīci tā, lai netiesīgas personas to nevarētu ieslēgt. Nodrošiniet, lai neviens nevarētu savainoties uz ierīces tās glabāšanas vietā.

Ierīces bojājumi! Neuzglabājiet ierīci mitrā vidē bez aizsardzības.

10.2 Transportēšana

Piezīme: lerīci drīkst pacelt tikai air rokturiem.

■ Nolaidiet zāgripu uz leju, cik vien iespējams.
- Detaļas, kas izvirzās tālāk par zāģi, ir jānonņem.
- Pārvietojiet ierīci ar citas personas palīdzību, izmantojot rokturus.
- Veicot nosūtīšanu, ja iespējams, izmantojiet oriğinālo iepakojumu.

11 TEHNISKIE DATI

Nominālais spriegums	220-240 V
Nominālā frekvence	50 Hz
Nominālā jauda	S1:1800 W S6 25% 2000 W
Aizsardzības klase	II
Rotēšanas ātrums	5000 min-1
Zāğripas diametrs (ārējais)	250 mm
Zāğripas caurums (iekšējais)	30 mm
Zāğripas biezums	2,8 mm
Zāğripas zobu skaits	24 T
Maks. zāgēšanas dzilums 90° lenkī	85mm
Maks. zāgēšanas dzilums 45° lenkī	63mm
Galdvirsmas izmērs	563 x 583 mm
Galda augstums (ar rāmi)	820 mm
Putekļu atsūkšanas izeja	∅ 35,5 mm

12 TROKSNIS

Trokšna emisijas vērtības, kas izmērītas saskaṇā ar attiecīgajiem standartiem. (K=3)

Akustiskā spiediena līmenis LpA	94 dB(A)
Akustiskās jaudas līmenis LwA	107 dB(A)

UZMANĪBU! Kad skaņas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglīdzekļus.

13 GARANTIJA

- Šim izstrādājumam saskaņā ar spēkā esošo likumdošanu ir nodrošināta 36 mēnešu garantija no datuma, kurā īerīci iegādājies tās pirmais īpašnieks.

POWX07595 LV

Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgaļus, zāģu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus.
- Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā.
- Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā.
- Remontdarbus drīkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs.
- Plašāku informāciju jūs varat iegūt, zvanot pa tālruņa numuru 00 32 3 292 92 90.
- Visi transportēšanas izdevumi vienmēr jāsedz klientam, ja vien nepastāv cita rakstiska vienošanās.
- Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vai pārslodzes rezultātā.
- Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., neņemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs.
- Garantijas prasības pieņemšana nekad nepagarina garantijas periodu un arī neuzsāk jaunu garantijas periodu ierīces apmainas gadījumā.
Garantijas ietvaros nomainītās ierīces vai detaļas paliek Varo NV īpašumā.
- Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (lerīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.).
- Pirkuma čeks jāuzglabā kā pierādījums par pirkuma datumu.
- lerīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota originālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.

14 VIDE

Ja pēc ilgstošas lietošanas ierīce ir jānomaina, neizmetiet to kopā ar sadzīves atkritumiem, bet likvidējiet to videi draudzīgā veidā.

Ar elektrisko ierīču radītajiem atkritumiem nedrīkst apieties kā ar parastiem sadzīves atkritumiem. Lūdzu, nododiet tos atkritumu otrreizējās pārstrādes uzņēmumos. Informāciju par otrreizējo pārstrādi meklējiet vietējā pašvaldībā vai pie tirgotāja.

15 ATBILSTĪBAS DEKLARĀCIJA

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarē, ka

prece: Galda zāgis

preču zīme: POWERplus

modelis: POWX07595

atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu.

Eiropas direktivas (ieskaitot grozijumus, ja tādi ir veikti līdz parakstīšanas brīdim):

2011/65/EU

2014/30/EC

2006/42/EC

Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim):

EN62841-1:2015

EN62841-3-1:2014

EN55014-1:2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-11:2000

Tehniskās dokumentācijas glabātājs: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā,

Philippe Vankerkhove

Regulējošo jautājumu birojs — atbilstības nodalas vadītājs

Lier, 03/10/2019
