BEDIENUNGSANLEITUNG POWX07595 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

10 TECHNISCHE GEGEVENS 12POWX07595 NL

4.3 Rückschlagursachen und damit zusammenhängende Warnhinweise ................ 4

4.4 Warnhinweise zum Betrieb der Tischsäge ............................................................ 5

7.1 Überprüfungen vor der Inbetriebnahme ................................................................ 7

8.4.1 Sägeblatt einsetzen und auswechseln (Fig. 9) ........................................................ 11

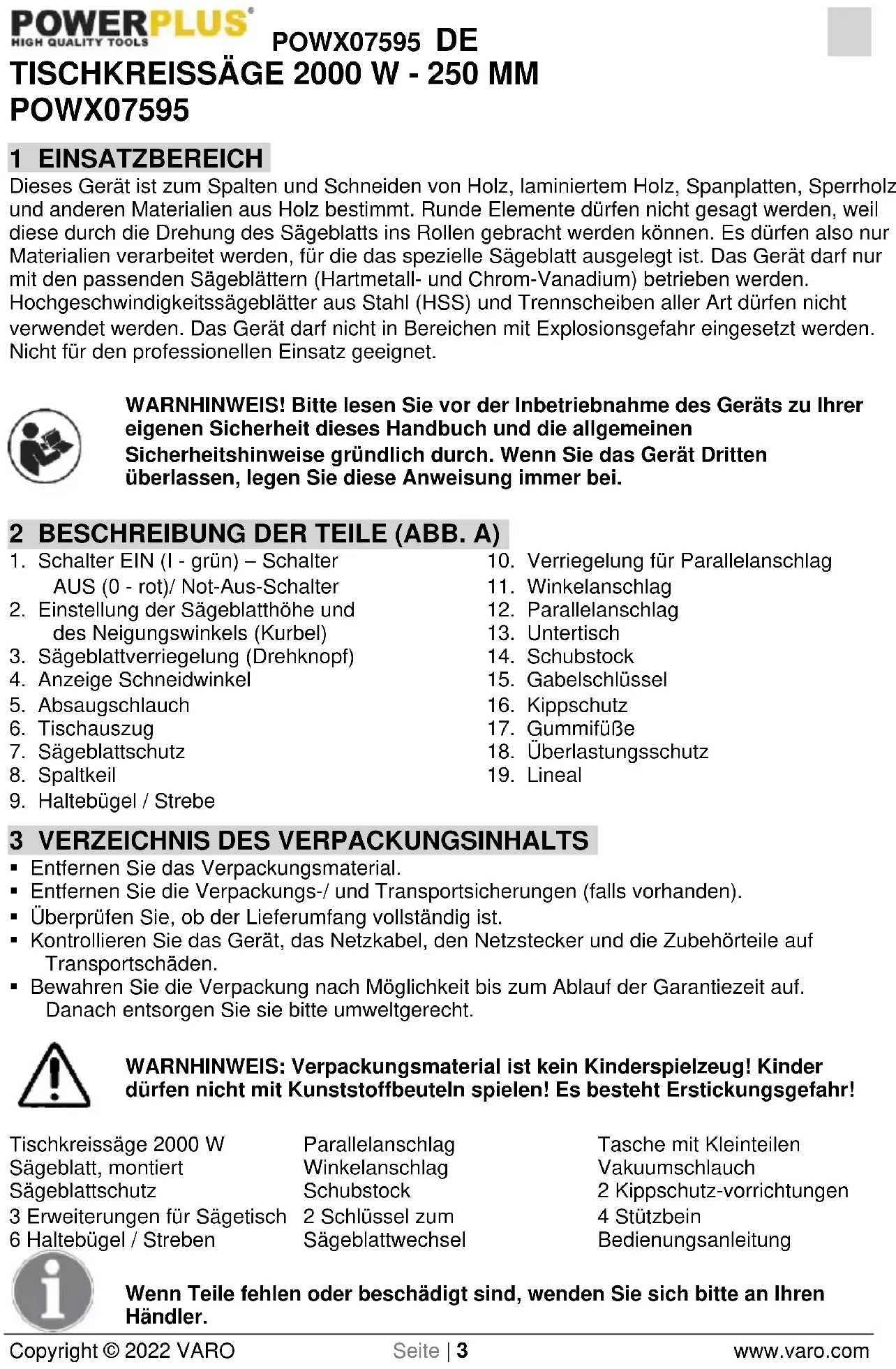

POWX07595 1 EINSATZBEREICH Dieses Gerät ist zum Spalten und Schneiden von Holz, laminiertem Holz, Spanplatten, Sperrholz und anderen Materialien aus Holz bestimmt. Runde Elemente dürfen nicht gesagt werden, weil diese durch die Drehung des Sägeblatts ins Rollen gebracht werden können. Es dürfen also nur Materialien verarbeitet werden, für die das spezielle Sägeblatt ausgelegt ist. Das Gerät darf nur mit den passenden Sägeblättern (Hartmetall- und Chrom-Vanadium) betrieben werden. Hochgeschwindigkeitssägeblätter aus Stahl (HSS) und Trennscheiben aller Art dürfen nicht verwendet werden. Das Gerät darf nicht in Bereichen mit Explosionsgefahr eingesetzt werden. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

1. Schalter EIN (I - grün) – Schalter

AUS (0 - rot)/ Not-Aus-Schalter

2. Einstellung der Sägeblatthöhe und

des Neigungswinkels (Kurbel)

3. Sägeblattverriegelung (Drehknopf)

4. Anzeige Schneidwinkel

9. Haltebügel / Strebe

10. Verriegelung für Parallelanschlag

18. Überlastungsschutz

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! Tischkreissäge 2000 W Sägeblatt, montiert Sägeblattschutz 3 Erweiterungen für Sägetisch 6 Haltebügel / Streben Parallelanschlag Winkelanschlag Schubstock 2 Schlüssel zum Sägeblattwechsel Tasche mit Kleinteilen Vakuumschlauch 2 Kippschutz-vorrichtungen 4 Stützbein Bedienungsanleitung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWX07595 DE Copyright © 2022 VARO Seite | 4 www.varo.com

4 ZUSÄTZLICHE SICHERHEITSHINWEISE

4.1 Warnhinweise zu den Schutzvorrichtungen

• Schutzvorrichtungen dürfen nicht entfernt werden. Schutzvorrichtungen müssen ordnungsgemäß funktionieren und richtig montiert sein.

• Verwenden Sie beim Durchsägen von Werkstücken immer den Sägeblattschutz und den Spaltkeil.

• Nach Abschluss eines Vorgangs, für den die Schutzhaube und der Spaltkeil abzunehmen sind (zum Beispiel Trennschnitte), müssen die Schutzvorrichtungen sofort wieder montiert werden.

• Vergewissern Sie sich vor dem Einschalten der Säge, dass das Sägeblatt weder die Schutzhaube noch den Spaltkeil oder das Werkstück berührt.

• Stellen Sie den Spaltkeil so ein wie in dieser Anleitung beschrieben.

• Der Spaltkeil erfüllt seine Aufgabe, sobald er im Werkstück steckt.

• Verwenden Sie ein zum Spaltkeil passendes Sägeblatt.

4.2 Warnhinweise zum Sägen

Bringen Sie nie Ihre Finger oder Hände in die Nähe oder in eine Linie zum Sägeblatt.

• Führen Sie das Werkstück nur entgegen der Drehrichtung an das Sägeblatt heran.

• Verwenden Sie nie den Winkelanschlag zum Zuführen des Werkstücks bei geraden Schnitten, und verwenden Sie den Parallelanschlag nicht als Längenanschlag bei Gehrungsschnitten mit dem Winkelanschlag.

• Setzen Sie die Kraft zum Zuführen des Werkstücks bei geraden Schnitten immer zwischen dem Anschlag und dem Sägeblatt an. Verwenden Sie einen Schubstock, wenn der Abstand zwischen dem Anschlag und dem Sägeblatt weniger als 150 mm beträgt, und einen Schubklotz bei weniger als 50 mm Abstand.

• Verwenden Sie nur den vom Hersteller gelieferten oder einen gemäß dieser Anleitung gefertigten Schubstock.

• Verwenden Sie nie einen beschädigten oder abgesägten Schubstock.

• Sägen Sie nie freihändig. Benutzen Sie immer den Parallel- oder den Winkelanschlag, um das Werkstück auszurichten und zu führen.

• Bringen Sie Ihre Hand nie in die Nähe des rotierenden Sägeblatts.

• Sorgen Sie bei langen und/oder breiten Werkstücken für zusätzliche Werkstückauflagen auf den Seiten und/oder auf der Rückseite des Sägetisches, damit die Werkstücke waagrecht bleiben.

• Führen Sie das Werkstück mit gleichmäßiger Geschwindigkeit zu. Verbiegen oder verdrehen Sie das Werkstück nicht. Falls das Sägeblatt verklemmt, schalten Sie das Werkzeug unverzüglich aus, ziehen Sie den Netzstecker des Werkzeugs und beheben Sie dann die Ursache für das Verklemmen.

• Nehmen Sie abgesägte Teile nicht weg, solange die Säge läuft.

• Verwenden Sie zum Sägen von weniger als 2 mm dicken Werkstücken einen im Kontakt mit der Tischfläche stehenden Zusatzanschlag.

4.3 Rückschlagursachen und damit zusammenhängende Warnhinweise

Ein Rückschlag ist ein plötzliches Zurückschnellen des Werkstücks aufgrund eines verklemmten Sägeblatts oder einer verschobenen Schnittlinie im Werkstück in Bezug auf das Sägeblatt oder wenn ein Teil des Werkstücks zwischen dem Sägeblatt und dem Parallelanschlag oder einem anderen feststehenden Gegenstand steckenbleibt. Bei einem Rückschlag wird das Werkstück in den meisten Fällen durch den hinteren Teil des Sägeblatts vom Tisch abgehoben und in Richtung des Bedieners geschleudert.POWX07595 DE Copyright © 2022 VARO Seite | 5 www.varo.com Ein Rückschlag ist die Folge eines falschen und/oder fehlerhaften Gebrauchs der Säge oder falscher Voraussetzungen. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

• Stellen Sie sich nie auf eine Linie mit dem Sägeblatt. Bleiben Sie mit dem Körper immer auf derselben Seite des Sägeblatts wie der Anschlag.

• Greifen Sie nie über oder hinter das Sägeblatt, um das Werkstück zu ziehen oder zu halten.

• Halten oder drücken Sie das abzusägende Werkstück nie gegen das rotierende Sägeblatt.

• Richten Sie den Anschlag parallel zum Sägeblatt aus.

• Verwenden Sie bei nicht durchgehenden Schnitten wie Trennschnitten einen Druckkamm, um das Werkstück am Tisch und am Anschlag zu halten.

• Besondere Vorsicht ist bei Schnitten in verdeckte Bereiche zusammengesetzter Werkstücke geboten.

• Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein verklemmtes Sägeblatt zu minimieren.

• Besondere Vorsicht ist beim Sägen von Werkstücken geboten, die verzogen oder krumm sind, Äste enthalten oder keine gerade Kante zur Führung mit dem Winkel- oder Parallelanschlag aufweisen.

• Sägen Sie nie mehr als ein Werkstück auf einmal, also keine übereinander oder aneinander gelegten Werkstücke.

• Zentrieren Sie beim erneuten Start der Säge mit dem Sägeblatt im Werkstück das Sägeblatt so in der Nut, dass die Zähne das Material nicht berühren.

• Halten Sie Sägeblätter sauber und scharf und in ausreichender Zahl vorrätig. Verwenden Sie nie verbogene Sägeblätter oder Sägeblätter mit rissigen oder abgebrochenen Zähnen.

4.4 Warnhinweise zum Betrieb der Tischsäge

• Schalten Sie die Tischkreissäge aus und ziehen Sie den Netzstecker, wenn Sie die Einlegeplatte herausnehmen, das Sägeblatt wechseln, Einstellungen am Spaltkeil oder am Sägeblattschutz vornehmen oder wenn die Maschine unbeaufsichtigt ist.

• Lassen Sie die Tischsäge nie unbeaufsichtigt laufen. Schalten Sie sie aus und warten Sie, bis das Werkzeug vollständig zum Stillstand gekommen ist.

• Stellen Sie die Tischsäge in einem gut beleuchteten ebenen Bereich auf, in dem Sie festen und sicheren Stand haben. In diesem Bereich muss außerdem genug Platz für eine problemlose Handhabung Ihrer Werkstücke sein.

• Entfernen Sie in häufigen Abständen die Sägespäne unter dem Sägetisch und/oder aus dem Behälter der Staubabsaugung.

• Die Tischsäge muss gesichert werden.

• Entfernen Sie vor dem Einschalten der Tischsäge alle Werkzeuge, Holzspäne usw. vom Tisch.

• Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (rautenförmig oder rund).

• Verwenden Sie nie beschädigtes oder unpassendes Montagezubehör für das Sägeblatt (wie Flansche, Unterlegscheiben, Schrauben oder Muttern).

• Stellen Sie sich nie auf die Tischsäge und verwenden Sie sie nicht als Hocker.

• Vergewissern Sie sich, dass das Sägeblatt so installiert ist, dass es sich in die richtige Richtung dreht. Verwenden Sie keine Trennscheiben, Drahtbürsten oder Schleifscheiben auf einer Tischsäge. 5 SICHERHEITSVORRICHTUNGEN

Der Spaltkeil (8) verhindert, dass ein Werkstück von den aufsteigenden Zähnen des Sägeblatts ergriffen und gegen den Bediener geschleudert werden kann. Beim Betrieb der Säge muss der Spaltkeil immer angebracht sein!POWX07595 DE Copyright © 2022 VARO Seite | 6 www.varo.com

Der Sägeblattschutz (7) schützt den Bediener vor dem ungewollten Kontakt mit dem Sägeblatt und vor aufgeschleuderten Holzsplittern. Beim Betrieb der Säge muss der Sägeblattschutz immer angebracht sein!

Der Schubstock (14) funktioniert wie eine verlängerte Hand. Er schützt den Bediener ebenfalls vor dem ungewollten Kontakt mit dem Sägeblatt. Der Schubstock muss immer verwendet werden, wenn der Spalt (Abstand) zwischen dem Anschlag und dem Sägeblatt weniger als 120 mm beträgt.

6 AUSPACKEN UND MONTAGE

Nehmen Sie das Gerät mit allen Teilen aus der Verpackung, und überprüfen Sie die Lieferung auf Vollständigkeit. Das Sägeblatt bis auf unterhalb der Tischfläche absenken (siehe 8.4 Höheneinstellung). Hinweis: Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. Die zu montierenden Teile sind in einem Karton verpackt, der sich unter dem Maschinenmotor befindet!!!

6.1 Montage (Abb. 1)

Zuerst die Tischauszüge links, rechts und Rückseite an die Tischkreissäge (ohne Haltebügel) anbringen. Den Untertisch montieren und am Sägeblatt anbringen. Der Untertisch (13) besteht aus 4 Tischbeinen mit Querverstrebungen zur Versteifung, die montiert werden müssen. Benötigtes Werkzeug: 2 Kombischlüssel

• Befestigen Sie die vier Tischbeine (19) an den Ecken des Sägetisches. Beachten Sie, dass die Beine auf der Rückseite so montiert werden müssen, dass die Bohrungen für die Montage der Kippschutzvorrichtungen zur Rückseite der Maschine zeigen.

• Montieren Sie die Querverstrebungen (A) auf der Vorder- und Rückseite zwischen den Beinen (13).

• Montieren Sie die Querverstrebungen (A) auf den Seiten zwischen den Beinen (13).

• Die Gummifüße (17) über die Stützbeine ziehen.

• Befestigen Sie zum Schluss die vier Haltebügel (21) an der Tischerweiterung und den Tischbeinen. Die Haltebügel (21) werden durch die Schraublöcher im Gehäuse befestigt. Wichtiger Hinweis: Das Gerät darf nur auf einer ebenen und rutschfesten Fläche aufgestellt werden. Das Gerät darf nicht wackeln können!POWX07595 DE Copyright © 2022 VARO Seite | 7 www.varo.com

6.2 Den Kippschutz anbringen (Abb. 2)

• Den Kippschutz an die hinteren Stützfüße mittels der Schrauben (A), Unterlegscheiben, Federringen und Muttern anschrauben.

6.3 Parallelanschlag montieren (Abb. 3)

Den Parallelanschlag (12) in die Schiene der Messskala einsetzen. Die Ausrichtung im Sichtfenster prüfen. Den Sperrhebel (10) nach unten drücken, um die Parallelschranke (12) an richtiger Stelle zu verriegeln. Den Abstand zwischen dem Anschlag und dem Sägeblatt an zwei Stellen mit einem Maß überprüfen, damit ein perfekter Parallelschnitt erzielt wird.

6.4 Winkelanschlag montieren (Abb. 4)

Der Winkelanschlag (11) besteht aus zwei Teilen – dem eigentlichen Anschlag (Stoppplatte A) und der Winkeleinstellung (B). Diese beiden Elemente müssen zusammengebaut werden.

• Die Stoppplatte (A) in die Aufnahmen der Winkeleinstellung (B) mit den beiden Einstellschrauben (C) einsetzen, in die gewünschte Stellung bringen und die Einstellschrauben anziehen. Die Gleitführung (D) des Winkelanschlags in die vorgesehene Aufnahme auf der Tischfläche drücken. Rechtshänder werden den Winkelanschlag bevorzugt in die linke Aufnahme der Tischfläche einsetzen.

6.5 Den Sägeblattschutz montieren (Abb. 5)

WARNHINWEIS: Die Höhe des Sägeblatts muss mindestens 30 mm betragen.

• Montieren Sie zuerst die Kurbel (2).

• Stellen Sie das Sägeblatt in die höchste Position.

• Den Sägeblattschutz so auf dem Spaltkeil (8) ausrichten, sodass die Schraube (22) in die Bohrung greift. Drücken und gleichzeitig die Schraube festziehen.

6.6 Absaugung montieren (Abb. 6)

• Den Vakuumschlauch (5) an das Verbindungsstück des Sägeblattschutzes (7) anbringen.

• Den Vakuumschlauch (5) an den Vakuumanschluss (23) hinten am Gerät anbringen.

7 HINWEISE ZUR BEDIENUNG

WARNHINWEIS: Verletzungsgefahr! Bei einem Funktionsfehler immer sofort die ROTE Taste 0 des Ein-/Aus-Schalters betätigen, und das Gerät von der Stromversorgung trennen.

7.1 Überprüfungen vor der Inbetriebnahme

WARNHINWEIS: Verletzungsgefahr! Das Gerät darf nur in Betrieb genommen werden, wenn es ordnungsgemäß montiert wurde und keine Fehler oder Mängel aufweist. Vor dem (weiteren) Arbeiten mit dem Gerät müssen defekte Teile unbedingt ausgewechselt werden. Prüfung des Geräts auf Betriebssicherheit:

• Es dürfen keine sichtbaren Fehler oder Mängel vorhanden sein.

• Alle Teile des Geräts müssen ordnungsgemäß und richtig montiert sein.POWX07595 DE Copyright © 2022 VARO Seite | 8 www.varo.com

• Alle Sicherheitsvorrichtungen müssen einwandfrei funktionieren.

• Das Sägeblatt muss frei laufen können.

• Die Einstellschraube für den Sägewinkel (Winkelanschlag) muss fest angezogen sein.

7.2.1 Ein-/Aus-Schalter

• Einschalten: Die grüne Taste mit "I" des Ein-/Aus-Schalters (1) schaltet die Säge ein. Vor dem Sägen abwarten, bis das Sägeblatt seine volle Drehzahl erreicht hat.

• Ausschalten: Die rote Taste mit "0" des Ein-/Aus-Schalters (1) schaltet die Säge ab.

7.2.2 Überlastungsschutz (18)

Dieses Gerät ist mit einem Überlastungsschutz (18) ausgestattet. Das Gerät muss sich mindestens 30 Minuten lang abgekühlt haben, bevor es wieder eingeschaltet werden darf. Dazu zuerst den schwarzen Schalter neben dem Ein-/Aus-Schalter betätigen, und dann die grüne Taste (1) drücken.

7.2.3 Sägewinkel (Winkelanschlag)

Das Sägeblatt kann auf einen beliebigen Winkel zwischen 0-45° eingestellt werden. Den Drehknopf (3) lösen, das Sägeblatt im richtigen Winkel einstellen und dann den Drehknopf (3) wieder anziehen. Das Sägeblatt kann auf einen beliebigen Winkel zwischen 0° und 45° eingestellt werden. Lockern Sie den Drehknopf (3), drücken Sie den Hebel (2), drehen Sie bis zum gewünschten Neigungswinkel und ziehen Sie den Drehknopf (3) wieder fest.

7.2.4 Handkurbel für die Höheneinstellung

Die Schnitthöhe des Sägeblatts muss auf die Höhe des Werkstücks eingestellt werden. Das Sägeblatt muss stets einen Sägeblattzahn höher als das Werkstück eingestellt werden. Sie können dies einstellen, indem Sie die Handkurbel nach links oder rechts drehen. HINWEIS: Um die volle Schrägeinstellung von bis zu 45° Gehrungswinkel ausnutzen zu können, muss die Schneidhöhe entsprechend verringert werden.

7.3 Anschläge für das Werkstück

7.3.1 Winkelanschlag

Dieser Anschlag kann bis auf 120 mm für das Gehrungssägen eingestellt werden. WARNHINWEIS: Verletzungsgefahr! Den Anschlag (Abb. 4, A) nicht zu dicht an das Sägeblatt schieben. Der Abstand zwischen dem Anschlag (Abb. 4, A) und dem Sägeblatt muss ca. 2 cm betragen.

7.3.2 Gehrungsschnitte (Abb. 7)

• Den Winkelanschlag (11) in die entsprechende Führung auf der Tischfläche einsetzen.

• Die Einstellschraube (A) lösen, den gewünschten Winkel einstellen, und anschließend die Schraube wieder festdrehen.

• Bei Bedarf die Stoppplatte (C) nach hinten oder nach vorn schieben. Dazu die beiden Einstellschrauben (B) lösen, die Stoppplatte (C) verschieben, und anschließend die Schrauben (B) wieder festdrehen.POWX07595 DE Copyright © 2022 VARO Seite | 9 www.varo.com

7.3.3 Stopp des Parallelanschlags einrichten

Der Stopp des Parallelanschlags kann abgenommen und neu eingerichtet werden, nachdem die beiden Flügelmuttern gelöst wurden: Hoher Stopp:

• Für hohe Werkstücke Niedriger Stopp:

• Für kleinere, flachere Werkstücke

• Beim Gehrungssägen (mit Winkel)

7.3.4 Parallelanschlag

• Die Verriegelung (10) des Parallelanschlags durch Drehen des Knopfs lösen.

• Den Parallelanschlag durch Drücken auf die Führung mit der Maßanzeige auf die gewünschte Schneidbreite einstellen.

• Die Verriegelung (10) wieder schließen.

7.4 Schneidhöhe einstellen (Abb. 8)

WARNHINWEIS: Verletzungsgefahr! Im Einstellbereich befindliche Körperteile oder Gegenstände können vom drehenden Sägeblatt eingefangen werden! Deshalb darf die Schneidhöhe nur eingestellt werden, wenn das Sägeblatt absolut still steht.

• Die Schneidhöhe bzw. -tiefe wird durch Drehen der Handkurbel (A) eingestellt.

• Die Handkurbel gegen den Uhrzeigersinn drehen, um die Schnitttiefe zu reduzieren. Die Handkurbel im Uhrzeigersinn drehen, um die Schnitttiefe zu vertiefen. HINWEIS: Um das Spiel bei der Höheneinstellung auszugleichen, das Sägeblatt immer von unten auf die gewünschte Stellung anheben. Die Schneidhöhe ist optimal eingestellt, wenn das Sägeblatt einen Zahn höher gestellt ist als das Werkstück.

7.5 Schneidwinkel des Sägeblatts einstellen (Abb. 8)

WARNHINWEIS: Verletzungsgefahr! Im Einstellbereich befindliche Körperteile oder Gegenstände können vom drehenden Sägeblatt eingefangen werden! Deshalb darf der Schneidwinkel nur eingestellt werden, wenn das Sägeblatt absolut still steht.

• Die Befestigungsschraube (3) lösen.

• Den erforderlichen Neigungswinkel einstellen.

• Der eingestellte Neigungswinkel kann auf der Skala (4) abgelesen werden.

• Die Befestigungsschraube (3) anziehen. HINWEIS: Um die volle Schrägeinstellung von bis zu 45° Gehrungswinkel ausnutzen zu können, muss die Schneidhöhe entsprechend verringert werden.POWX07595 DE Copyright © 2022 VARO Seite | 10 www.varo.com

WARNHINWEIS: Verletzungsgefahr! Wenn der Abstand zwischen dem Parallelanschlag und dem Sägeblatt weniger als 120 mm beträgt, muss der Schubstock verwendet werden. WARNHINWEIS: Verletzungsgefahr! Das Werkstück immer am geführten Teil festhalten, nie an dem Teil, das abgeschnitten wird! ACHTUNG! Gefahr der Beschädigung des Geräts! Das zu bearbeitende Werkstück aus Holz vorher gründlich prüfen. Noch im Holz befindliche Objekte wie Nägel, Schrauben usw. können das Gerät schwer beschädigen!

• Den gewünschten Abstand des Parallelanschlags zum Sägeblatt einstellen.

• Den gewünschten Winkel für den Winkelanschlag einstellen.

• Die gewünschte Schneidhöhe des Sägeblatts einstellen.

• Den gewünschten Schneidwinkel des Sägeblatts einstellen.

• Das Werkstück an den Winkelanschlag anlegen.

• Die Tischkreissäge mit dem grünen Knopf "I" des Ein-/Aus-Schalters (1) einschalten.

• Das Werkstück gleichmäßig in Richtung Tischende schieben und in einem Zug durchsägen. ACHTUNG! Die Säge darf dabei nicht überlastet werden.

• Nach dem Arbeitsgang die Säge mit dem roten Knopf "0" des Ein-/Aus-Schalters (1) abstellen, wenn nicht sofort weiter gearbeitet werden soll.

8 WARTUNG UND PFLEGE

8.1 Tabelle für Reinigung und Wartung

Vor jeder Benutzung des Geräts WAS? WIE? Überprüfen, dass das Sägeblatt richtig eingesetzt und befestigt ist. Sägeblatt auswechseln Den Sägeblattschutz auf Holzspäne und Holzsplitter und auf Sägespäne prüfen. Etwaige Reste entfernen. Holzspäne, Holzsplitter und Sägespäne mit Pressluft ausblasen oder mit einer Bürste entfernen. Der Abstand zwischen dem Sägeblatt und dem Spaltkeil muss 3-5 mm betragen. Den Spaltkeil einstellen Das Netzkabel (und ggf. das Verlängerungskabel) auf Schäden prüfen. Sichtprüfung vornehmen. Das/die Kabel bei einer Beschädigung von einer Fachwerkstatt ersetzen lassen. In regelmäßigen Intervallen und abhängig von den Einsatzbedingungen WAS? WIE? Schraubverbindungen Alle Schraubverbindungen prüfen und bei Bedarf festziehen. Kühlung des Motors durch die Lüftungsschlitze prüfen. Verstopfte Lüftungsschlitze mit einem Staubsauger oder mit einer Bürste von Sägespänen und/oder Staub reinigen. 8.2POWX07595 DE Copyright © 2022 VARO Seite | 11 www.varo.com

WARNHINWEIS: Gefahr eines Stromschlags! Das Gerät darf Wasser nie ausgesetzt sein. Zum Reinigen keine Waschmittel oder Reinigungsmittel verwenden, weil diese das Gerät irreparabel beschädigen können, denn die chemischen Bestandteile dieser Mittel können die Komponenten aus Kunststoff im Gerät angreifen. Die sorgfältige Behandlung und die regelmäßige Pflege des Geräts sorgen dafür, dass das Gerät immer funktionsfähig und leistungsfähig bleibt und lange hält.

• Verschmutzungen mit einer Bürste entfernen.

• Das Gerät mit einem angefeuchteten Tuch abwischen.

• Die Lüftungsschlitze immer sauber und frei von Verstopfungen halten.

WARNHINWEIS: Verletzungsgefahr! Vor der Ausführung von Wartungsarbeiten muss das Gerät immer von der Stromversorgung getrennt sein (Netzstecker abnehmen). WARNHINWEIS: Verletzungsgefahr! Kurz nach dem Sägen kann das Sägeblatt noch sehr heiß sein. Deshalb das Sägeblatt immer gut abkühlen lassen. Das heiße Sägeblatt auf keinen Fall mit Flüssigkeiten reinigen, die entflammbar sind! WARNHINWEIS: Verletzungsgefahr! Auch ein still stehendes Sägeblatt kann Verletzungen verursachen. Deshalb beim Umgang mit dem Sägeblatt immer Schutzhandschuhe tragen!

8.4.1 Sägeblatt einsetzen und auswechseln (Fig. 9)

WARNHINWEIS! Das Gerät vorher von der Stromversorgung trennen. WARNHINWEIS! Dafür sorgen, dass das Gehäuse der Säge gut ausgeleuchtet ist.

• Die Schraube (24) vorm am Tischeinsatz entfernen.

• Den Tischeinsatz herausnehmen.

• Die Kurbel zur Höheneinstellung nach links drehen, bis das Sägeblatt seine höchste Stellung erreicht hat.

• Die Schlüssel (15) benutzen, um die Schraube vom Sägeblatt (Abb. 9) zu entfernen und das Sägeblatt gegen ein passendes auszutauschen. Auf die Drehrichtung achten! Den Pfeil auf dem Sägeblatt beachten. Die Zähne müssen zum Ein-/Aus-Schalter (1) hinzeigen.

8.4.2 Spaltkeil einstellen (Fig. 10)

Der Abstand zwischen der Außenkante des Sägeblatts und Spaltkeil (8) muss drei bis fünf Millimeter betragen.

• Den Sägeblattwinkel wieder auf 0° stellen und anziehen.

• Das Sägeblatt auf die obere Stellung hochdrehen.

• Den Sägeblattschutz entfernen.POWX07595 DE Copyright © 2022 VARO Seite | 12 www.varo.com

• Die Tischfläche entfernen.

• Die Schraube (A) mit einem passenden Kombischlüssel etwas lösen, bis der Spaltkeil (9) frei ist (die Schraube nicht abnehmen).

• Die Stellung des Spaltkeils nach unten oder nach oben durch Drücken nach unten bzw. nach oben im langen Loch verändern.

• Alle ausgebauten Teile in umgekehrter Reihenfolge wieder einbauen.

9 LAGERUNG UND TRANSPORT

WARNHINWEIS: Verletzungsgefahr! Das Gerät immer so sicher einlagern, dass Unbefugte keinen Zugang zum Gerät haben. Personen dürfen sich nicht am gelagerten Gerät verletzen können! ACHTUNG: Gefahr der Beschädigung des Geräts! Das Gerät nicht ungeschützt in feuchter Umgebung lagern.

WICHTIGER HINWEIS: Das Gerät nur an den Griffen anheben.

• Das Sägeblatt mit der Kurbel ganz nach unten stellen.

• Überstehende Teile an der Säge entfernen.

• Das Gerät zusammen mit einer zweiten Person an den Griffen transportieren.

• Beim Versand des Geräts nach Möglichkeit die Originalverpackung verwenden. 10 TECHNISCHE DATEN Nennspannung 220-240 V Nennfrequenz 50 Hz Stromaufnahme S1: 1800W S6 25% 2000 W Schutzklasse

Drehzahl (ohne Last) 5000 U/Min Durchmesser Sägeblatt (außen) 250 mm Durchmesser Sägeblatt Innenloch 30 mm Stärke des Sägeblatts 2,8 mm Anzahl Zähne 24 Z Max. Schneidtiefe bei 90° 85 mm Max. Schneidtiefe bei 45° 63 mm Tischgröße 563 x 583 mm Tischhöhe (+ -stellung) 820 mm Durchmesser Staubabsaugung Ø 35.5 mmPOWX07595 ES Copyright © 2022 VARO P á g i n a | 1 www.varo.com 1 APLICACIÓN .................................................................................... 3
