Type de produit	Scie à table
Marque	PowerPlus
Modèle	POWX07595
Puissance nominale	2000 W (S6 25%) / 1800 W (S1)
Tension nominale	220-240 V ~ 50 Hz
Vitesse de rotation	5000 min⁻¹
Diamètre de la lame	250 mm
Alésage de la lame	30 mm
Épaisseur de la lame	2,8 mm
Nombre de dents	24
Profondeur de coupe max. à 90°	85 mm
Profondeur de coupe max. à 45°	63 mm
Dimensions de la table	563 x 583 mm
Hauteur de la table (avec support)	820 mm
Classe de protection	II
Poids	Environ 35 kg
Angle d’inclinaison de la lame	0° à 45°
Fonctions principales	Coupe longitudinale, coupe transversale, coupe d’onglet
Équipement de sécurité	Protège-lame, coin à fendre, poussoir, dispositif anti-basculement
Entretien et nettoyage	Nettoyer avec une brosse ou un chiffon humide ; vérifier régulièrement la lame et les connexions
Pièces détachées et réparabilité	Lame de scie interchangeable (réf. standard 250x30 mm) ; clés fournies pour le remplacement

FOIRE AUX QUESTIONS - POWX07595 PowerPlus

Quelle est la puissance de cette scie à table ?

La scie à table PowerPlus POWX07595 a une puissance nominale de 2000 W en régime S6 25% et 1800 W en régime S1.

Quel diamètre de lame puis-je utiliser ?

Utilisez uniquement une lame de 250 mm de diamètre extérieur avec un alésage de 30 mm. L'épaisseur recommandée est de 2,8 mm et 24 dents.

Comment régler la hauteur de coupe ?

Tournez la manivelle à main située sur le côté de la machine. Tournez dans le sens inverse des aiguilles d'une montre pour diminuer la hauteur, et dans l'autre sens pour l'augmenter. Réglez-la de sorte que la lame dépasse d’une dent au-dessus de la pièce.

Puis-je couper en angle avec cette scie ?

Oui, la lame peut être inclinée de 0° à 45°. Desserrez le bouton de verrouillage, inclinez la lame à l’angle souhaité et resserrez.

Comment utiliser le guide parallèle ?

Insérez la butée parallèle dans le rail de l’échelle, réglez la largeur de coupe, puis abaissez le levier de verrouillage pour la bloquer.

Que faire en cas de surcharge ?

La protection contre les surcharges coupe l’alimentation. Laissez refroidir l’outil au moins 30 minutes, appuyez sur le bouton noir de réarmement, puis sur le bouton vert de mise en marche.

Comment remplacer la lame de scie ?

Débranchez l’appareil, retirez la plaque amovible, levez la lame au maximum, dévissez la vis de fixation avec les clés fournies, remplacez la lame en respectant le sens de rotation (flèche), puis remontez.

Quels matériaux puis-je couper ?

Bois massif, stratifié, aggloméré, contreplaqué et autres matériaux en bois. Ne convient pas au métal, au plastique dur ou aux matériaux ronds.

Comment entretenir la scie ?

Nettoyez régulièrement la sciure avec une brosse ou un chiffon humide. Vérifiez l’état de la lame, le réglage du coin à fendre (3-5 mm de jeu) et serrez les connexions vissées si nécessaire.

Cette scie est-elle adaptée à un usage professionnel ?

Non, elle est conçue pour un usage domestique et non professionnel. Ne l’utilisez pas dans un environnement à risque d’explosion.

MODE D'EMPLOI POWX07595 PowerPlus

4.2 Avertissements relatifs aux procédures de coupe....4

4.3 Causes du rebond et avertissements associés ....5

4.4 Avertissements relatifs à la procédure d'utilisation de la scie à table ....5

5 ÉQUIPEMENT DE SÉCURITÉ....6

5.1 Coin à fendre....6

5.2 Protège-lame de scie 6

5.3 Poussoir 6

6 DÉBALLAGE ET ASSEMBLAGE 6

6.1 Montage (Fig. 1)....6

6.2 Fixez le dispositif anti-basculement (Fig. 2)....6

6.3 Montage de la butée parallèle (Fig. 3)....7

6.4 Montage de la butée d'angle à onglet (Fig. 4)....7

6.5 Montage du protège-lame de scie (Fig. 5)....7

6.6 Montage du tuyau d'extraction (Fig. 6)....7

7 UTILISATION 7

7.1 Vérifiez votre outil avant de commencer !....7

7.2 Les éléments de commande....8

7.2.1 L'interrupteur marche/arrêt....8

7.2.2 Protection contre les surcharges (18)....8

7.2.3 Réglage de mécanisme pour l'angle d'inclinaison....8

7.2.4 Manivelle à main pour le réglage de la hauteur de coupe....8

7.3 La pièce à ouvrager s'arrête....8

7.3.1 La butée d'angle à onglet....8

7.3.2 Coupes à onglet (Fig. 7)....8

7.3.3 Réglage du rail de butée de la butée parallèle....8

7.3.4 Butée parallèle....9

POWERPLUS® HIGH QUALITY TOOLS

POWX07595 FR

7.4 Réglage de la hauteur de coupe (Fig. 8)....9
7.5 Réglage de l'angle de la lame de scie (Fig. 8)....9
7.6 Sciage....9
8 NETTOYAGE ET ENTRETIEN 10
8.1 Vue d'ensemble du nettoyage et de l'entretien.... 10
8.2 Nettoyage de l'outil....10
8.3 Entretien de l'unité....11
8.3.1 Montage et remplacement de la lame de scie (Fig. 9)....11
8.3.2 Réglage du coin à fendre (Fig. 10)....11
9 ENTREPOSAGE, TRANSPORT....11
9.1 Entreposage....11
9.2 Transport....12
10 DONNÉES TECHNIQUES ...... 12

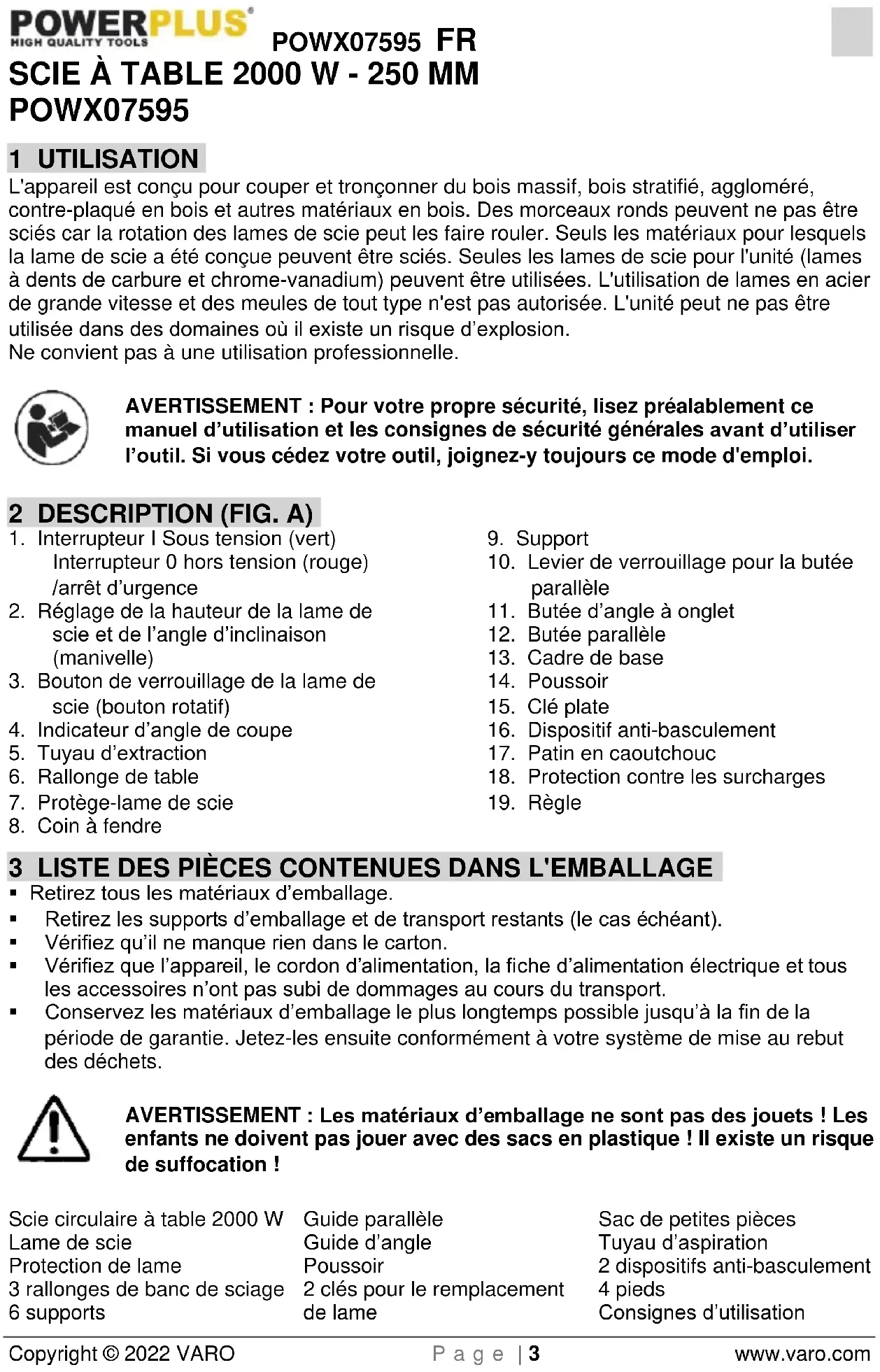

SCIE À TABLE 2000 W - 250 MM POWX07595

1 UTILISATION

L'appareil est conçu pour couper et tronçonner du bois massif, bois stratifié, aggloméré, contre-plaqué en bois et autres matériaux en bois. Des morceaux ronds peuvent ne pas être sciés car la rotation des lames de scie peut les faire rouler. Seuls les matériaux pour lesquels la lame de scie a été conçue peuvent être sciés. Seules les lames de scie pour l'unité (lames à dents de carbure et chrome-vanadium) peuvent être utilisées. L'utilisation de lames en acier de grande vitesse et des meules de tout type n'est pas autorisée. L'unité peut ne pas être utilisée dans des domaines où il existe un risque d'explosion. Ne convient pas à une utilisation professionnelle.

AVERTISSEMENT : Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation et les consignes de sécurité générales avant d'utiliser l'outil. Si vous cédez votre outil, joignez-y toujours ce mode d'emploi.

2 DESCRIPTION (FIG. A)

1. Interrupteur I Sous tension (vert) Interrupteur 0 hors tension (rouge) /arrêt d'urgence
2. Réglage de la hauteur de la lame de scie et de l'angle d'inclinaison (manivelle)
3. Bouton de verrouillage de la lame de scie (bouton rotatif)
4. Indicateur d'angle de coupe
5. Tuyau d'extraction
6. Rallonge de table
7. Protège-lame de scie

8. Coin à fendre

9. Support

10. Levier de verrouillage pour la butée parallèle
11. Butée d'angle à onglet
12. Butée parallèle
13. Cadre de base
14. Poussoir
15. Clé plate
16. Dispositif anti-basculement
17. Patin en caoutchouc
18. Protection contre les surcharges
19. Règle

3 LISTE DES PIÈCES CONTENUES DANS L'EMBALLAGE

■ Retirez tous les matériaux d'emballage.
- Retirez les supports d'emballage et de transport restants (le cas échéant).
■ Vérifiez qu'il ne manque rien dans le carton.
- Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
- Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation !

Scie circulaire à table 2000 W Lame de scie Protection de lame 3 rallonges de banc de sciage 6 supports

Guide parallèle Guide d'angle Poussoir 2 clés pour le remplacement de lame

Sac de petites pièces Tuyau d'aspiration 2 dispositifs anti-basculement 4 pieds Consignes d'utilisation

En cas de pièces manquantes ou endommagées, contactez votre revendeur.

4 CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES

4.1 Avertissements relatifs aux protections

• Maintenez les protections en place. Elles doivent être en bon état et correctement montées.
• Utilisez toujours le protège-lame de scie et le coin à refendre pour chaque opération de coupe.
• Fixez de nouveau immédiatement le dispositif de protection après une opération (telle qu'une coupe de refente) qui nécessite la dépose de la protection et du coin à refendre.
• Vérifiez que la lame de scie n'est pas en contact avec la protection, le coin à refendre ou la pièce à travailler avant d'activer l'interrupteur.
• Réglez le coin à refendre comme décrit dans le présent manuel.
• Afin que le coin à refendre fonctionne, il doit être engagé dans la pièce à travailler.
• Utilisez la lame de scie adaptée au coin à refendre.

4.2 Avertissements relatifs aux procédures de coupe

Ne placez jamais vos doigts ou vos mains à proximité ou sur le chemin de la lame de scie.

• Poussez la pièce à travailler sur la lame de scie ou le dispositif de coupe dans le sens de rotation de cette dernière/ce dernier uniquement.
• N'utilisez jamais la jauge à onglets pour entraîner la pièce à travailler lors de la refente et n'utilisez pas le guide de refente en tant que butée de longueur lors d'une coupe transversale à l'aide de la jauge à onglets.
• Lors de la refente, exercez toujours la force d'entraînement de la pièce à travailler entre le guide et la lame de scie. Utilisez un poussoir de type bâton lorsque la distance entre le guide et la lame de scie est inférieure à 150 mm, et utilisez un poussoir de type bloc lorsque cette distance est inférieure à 50 mm.
• Utilisez uniquement le poussoir fourni par le fabricant ou fabriqué conformément aux consignes.
  ■ N'utilisez jamais un poussoir endommagé ou coupé.
• Ne réalisez aucune opération « à main levée ». Utilisez toujours le guide de refente ou la jauge à onglets pour positionner et guider la pièce à travailler.
• Ne vous penchez jamais autour ou au-dessus d'une lame de scie en rotation.
• Prévoyez un support supplémentaire de la pièce à travailler à l'arrière et/ou sur les côtés de la table pour les pièces à travailler longues et/ou larges afin de les maintenir de niveau.
• Entraînez la pièce à travailler à une vitesse régulière. Ne la pliez pas ou ne la tordez pas. En cas d'obstruction, mettez immédiatement l'outil hors tension et débranchez-le pour éliminer l'obstruction.
• Ne retirez pas les pièces de matériau découpées alors que la scie est en cours de fonctionnement.
• Utilisez un guide supplémentaire en contact avec le dessus de la table lors de la refente de pièces à travailler d'une épaisseur inférieure à 2 mm.

4.3 Causes du rebond et avertissements associés

Le rebond est une réaction soudaine de la pièce à travailler due à un pincement ou un coïncement de la lame de scie, ou à un désalignement de la ligne de coupe dans la pièce à travailler par rapport à la lame de scie, ou à un grippage de la pièce à travailler entre la lame de scie et le guide de refente ou tout autre objet fixe.

Au cours d'un rebond, le plus souvent, la pièce à travailler est soulevée de la table par la partie arrière de la lame de scie et éjectée vers l'utilisateur.

Le rebond est le résultat d'une mauvaise utilisation de la scie et/ou de procédures ou conditions d'utilisation incorrectes, qui peuvent être évitées en prenant les précautions appropriées comme indiqué ci-dessous.

• Ne vous tenez jamais dans l'alignement de la lame de scie. Positionnez-vous toujours du même côté que le guide.
• Ne vous penchez jamais au-dessus de la lame de scie ou derrière elle pour tirer ou soutenir la pièce à travailler.
• Ne retenez jamais la pièce à travailler et ne l'appuyez jamais contre la lame de scie en rotation.
• Alignez le guide afin qu'il soit parallèle à la lame de scie.
• Utilisez un guide de pression pour guider la pièce à travailler contre la table et le guide lors de coupes non traversantes telles que les coupes de refente.
• Faites particulièrement attention lorsque vous réalisez une coupe dans des zones aveugles de pièces à travailler assemblées.
• Soutenez les grands panneaux afin de réduire le risque de pincement et de rebond de la lame de scie.
• Faites particulièrement attention lorsque vous découpez une pièce tordue, noueuse, gauchie ou qui ne présente pas de bord droit qui permettrait de la guider à l'aide d'une jauge à onglets ou le long du guide.
• Ne coupez jamais plus d'une pièce à travailler, que les pièces soient empilées à la verticale ou à l'horizontale.
• Lors du redémarrage de la scie alors que la lame se trouve dans la pièce à travailler, centrez la lame de scie dans le trait de scie afin que les dents de la scie ne soient pas engagées pas dans le matériau.
• Maintenez les lames de scie propres, affûtées et en bon état. N'utilisez jamais de lames de scie gauchies ou présentant des dents fissurées ou cassées.

4.4 Avertissements relatifs à la procédure d'utilisation de la scie à table

• Mettez hors tension la scie à table et débranchez le cordon d'alimentation lors de la dépose de la plaque amovible, du remplacement de la lame de scie ou des réglages du coin à refendre ou de la protection de la lame de scie, et lorsque l'outil est laissé sans surveillance.
• Ne laissez jamais la scie à table fonctionner sans surveillance. Mettez-la hors tension et restez à proximité tant qu'elle n'est pas complètement immobilisée.
• Placez la scie à table dans un endroit bien éclairé et de niveau, où vous ne perdrez pas votre équilibre. La zone de travail doit présenter suffisamment d'espace pour manipuler facilement la pièce à travailler, quelles que soient ses dimensions.
• Nettoyez et éliminez souvent la sciure du dessous de la table et/ou du dispositif de récupération de la poussière.
  ■ La scie à table doit être fixée.
  ■ Retirez les outils, les bouts de bois, etc. de la table avant de mettre la scie sous tension.
• Utilisez toujours des lames de scie présentant des alésages centraux de dimensions et forme appropriées (diamant/rond).
• N'utilisez jamais de dispositifs de fixation de lame de scie, tels que des flasques, rondelles, vis et écrous, endommagés ou inadaptés.
• Ne vous tenez jamais debout sur la scie à table, ne l'utilisez pas comme un marchepied.

- Assurez-vous que la lame de scie est montée pour tourner dans le sens approprié.

N'utilisez pas de meules affûteuses, de brosses métalliques ou de meules abrasives sur une scie à table.

5 ÉQUIPEMENT DE SÉCURITÉ

5.1 Coin à fendre

Le coin à fendre (8) empêche la pièce à ouvrager d'être surprise par les dents ascendants et d'être projetée contre l'utilisateur. Il doit rester en place au cours de l'utilisation.

5.2 Protège-lame de scie

Le protège-lame de scie (7) protège l'utilisateur contre un contact accidentel avec la lame de la scie et contre la projection d'éclats. Il doit toujours rester en place au cours de l'utilisation.

5.3 Poussoir

Le poussoir (14) sert de prolongement de la main et protège l'utilisateur contre un contact accidentel avec la lame de scie. Le poussoir doit toujours être utilisé lorsque l'écart entre la butée et la lame est inférieur à 120 mm.

6 DÉBALLAGE ET ASSEMBLAGE

Déballez l'unité et assurez-vous que toutes les pièces sont bien là.

Abaissez la lame de scie sous la surface de table (voir 8.4 Réglage de la hauteur de coupe).

Retournez la table.

Remarque : Si l'une des pièces manque ou est endommagée, contactez le revendeur.

Les pièces sont emballées dans un carton rangé sous le moteur de l'outil.

6.1 Montage (Fig. 1)

Commencez par fixer les rallonges de table gauche, droite et arrière à la scie à table (sans les supports).

Montez le cadre de base et fixez-le à la scie à table.

Le cadre de base (13) consiste en quatre pieds avec des traverses à monter. Outils requis:

2 clés mixtes

• Fixez les quatre pieds (19) aux angles de la table. Notez que les pieds arrière doivent être montés de telle sorte que les orifices de l'ensemble des dispositifs anti-basculement sont tournés vers l'arrière de la machine.
  ■ Montez les traverses (A) à l'avant et à l'arrière entre les pieds (13).
  ■ Montez les traverses (A) sur les côtés entre les pieds (13).

Pour ce faire, fixez chaque traverse à l'intérieur de chaque pied de table avec deux vis, deux rondelles et deux contre-écrous.

• Enfoncez les patins en caoutchouc (17) sur les pieds.
• Pour finir, adaptez les quatre supports (21) sur la rallonge et les pieds de table.

Les supports (21) sont fixés via les trous pour vis du châssis.

Remarque : Ne placez l'outil que sur une surface plane antidérapante. L'outil ne doit pas osciller.

6.2 Fixez le dispositif anti-basculement (Fig. 2)

- Fixez le dispositif anti-basculement sur les pieds arrière au moyen de boulons (A), rondelles, rondelles élastiques et écrous.

6.3 Montage de la butée parallèle (Fig. 3)

Insérez la butée parallèle (12) dans le rail de l'échelle de mesure. Vérifiez le réglage via l'ouverture. Poussez le levier de verrouillage (10) vers le bas pour bloquer la butée parallèle (12) en place. Afin d'obtenir une coupe parfaitement parallèle, vous devez vérifier l'espace entre le guide et la lame de scie à deux endroits à l'aide d'un mètre à mesurer.

6.4 Montage de la butée d'angle à onglet (Fig. 4)

La butée d'angle à onglet (11) se compose de deux parties – le butoir (A) et le réglage d'angle (B) qui doivent être montés ensemble.

- Insérez le butoir (A) dans les orifices du réglage d'angle (B) avec les deux vis de réglage (C), poussez dans la position requise et serrez les vis de réglage.

Poussez la barre coulissante (D) de la butée d'angle à onglet dans la barre requise de la surface de table.

Les utilisateurs droitiers préféreront pousser la butée d'angle à onglet dans la barre de gauche de la surface de table.

6.5 Montage du protège-lame de scie (Fig. 5)

Risque de blessure ! La lame de scie doit être réglée sur une hauteur d'au moins 30 mm.

■ Montez d'abord la manivelle (2).
- Placez la lame dans la position la plus haute.
- Positionnez la protection de la lame de scie sur le coin à fendre (8) de sorte que la vis (22) s'engage dans l'orifice, poussez et serrez en même temps le boulon.

6.6 Montage du tuyau d'extraction (Fig. 6)

• Installez le tuyau d'extraction (5) sur le raccord du protège-lame de scie (7).
• Installez le tuyau d'extraction (5) sur le raccord d'extraction (23) situé à l'arrière de l'outil.

7 UTILISATION

Risque de blessure ! Dans le cas d'une défaillance fonctionnelle, appuyez immédiatement sur le bouton rouge 0 de l'interrupteur marche/arrêt et débranchez.

7.1 Vérifiez votre outil avant de commencer !

Risque de blessure ! L'outil ne peut être mis en service que s'il ne présente aucun défaut. Si une pièce est défectueuse, elle doit être remplacée avant que l'outil ne soit réutilisé.

Vérifiez afin de vous assurer que l'outil est en bon état de fonctionnement :

• Vérifiez afin de vous assurer qu'il n'y a aucun défaut visible.
• Vérifiez afin de vous assurer que tous les éléments de l'outil sont correctement montés.
  ■ Vérifiez afin de vous assurer que l'équipement de sécurité fonctionne correctement.
• Vérifiez afin de vous assurer que la lame de la scie tourne librement.
• Vérifiez si la vis de réglage de l'angle d'inclinaison est serrée.

7.2 Les éléments de commande

7.2.1 L'interrupteur marche/arrêt

• Mise sous tension : Appuyez sur le bouton vert I de l'interrupteur marche/arrêt (1) pour mettre la scie sous tension. Avant de commencer à scier, attendez que la lame ait atteint la vitesse maximale.
• Mise hors tension : Appuyez sur le bouton rouge 0 de l'interrupteur marche/arrêt (1) pour mettre la scie hors tension.

7.2.2 Protection contre les surcharges (18)

L'outil est équipé d'une protection contre les surcharges (18). Laissez l'outil refroidir pendant au moins 30 minutes avant de le remettre sous tension. Pour ce faire, appuyez d'abord sur le bouton noir situé à côté de l'interrupteur, puis appuyez sur le bouton vert (1) pour redémarrer l'outil.

7.2.3 Réglage de mécanisme pour l'angle d'inclinaison

La lame de scie peut être réglée sur n'importe quel angle entre 0° et 45°. Desserrez le bouton de verrouillage (3), appuyez sur le levier (2) et tournez-le jusqu'à l'angle d'inclinaison souhaité et serrez le bouton de verrouillage (3).

7.2.4 Manivelle à main pour le réglage de la hauteur de coupe

La hauteur de coupe de la lame de scie doit être réglée en fonction de la pièce à ouvrager. La lame de scie doit toujours être réglée sur une dent de lame plus haute que la pièce à ouvrager. Vous pouvez la régler en tournant la manivelle vers la gauche ou la droite.

Remarque : Afin de faire usage de toute la gamme des réglages de 45°, la hauteur de coupe doit être réduite en conséquence.

7.3 La pièce à ouvrager s'arrête

7.3.1 La butée d'angle à onglet

La butée peut être réglée sur un maximum de 120 mm pour la coupe à onqlet.

Risque de blessure ! Ne poussez pas la butée (Fig. 4 A) trop loin dans le sens de la lame de scie. L'écart entre la butée (Fig. 4 A) et la lame de scie devrait être d'environ 2 cm.

7.3.2 Coupes à onglet (Fig. 7)

■ Poussez la butée d'angle à onqlet (11) dans la barre requise de la surface de table.
- Desserrez la vis de réglage (A), réglez l'angle requis et ensuite resserrez la vis de réglage.
Si nécessaire, poussez le butoir (C) vers l'arrière ou l'avant. Pour ce faire, desserrez les deux vis de réglage (B), poussez le butoir (C) et ensuite resserrez les vis de réglage (B).

7.3.3 Réglage du rail de butée de la butée parallèle

Le rail de butée peut être enlevé et repositionné après que les deux écrous à oreilles ont été desserrés:

Bord de butée supérieur:

■ Pour scier les longues pièces à ouvrager.
Bord de butée inférieur:
■ Pour scier les pièces à ouvrager plates.
■ Si la lame de scie est inclinée.

7.3.4 Butée parallèle

• Desserrez le levier de verrouillage (10) en tournant le bouton.
• Réglez la butée parallèle à la largeur de coupe requise en la poussant sur l'échelle.
  ■ Appuyez vers le bas le levier de déverrouillage (10).

7.4 Réglage de la hauteur de coupe (Fig. 8)

Risque de blessure ! Les pièces du corps ou des objets situés dans la zone de réglage peuvent être attrapés par la lame de scie lors du fonctionnement ! Ne réglez la hauteur de coupe que lorsque la lame de scie est au repos !

• Réglez la hauteur de coupe en tournant la manivelle à main (A).
• La rotation de la manivelle à main dans le sens inverse des aiguilles d'une montre diminue la profondeur de coupe. Sa rotation dans l'autre sens augmente la profondeur de coupe.

Remarque : Pour équilibrer le jeu lors du réglage de la hauteur de coupe, relevez toujours la lame de scie depuis une position inférieure à la position requise.

La hauteur de coupe est réglée de façon optimale quand la lame de scie est une dent de scie plus haute que la pièce à ouvrager.

7.5 Réglage de l'angle de la lame de scie (Fig. 8)

Risque de blessure ! Les pièces du corps ou des objets situés dans la zone de réglage peuvent être attrapés par la lame de scie lors du fonctionnement ! Ne réglez l'angle de coupe que lorsque la lame de scie est au repos !

■ Desserrez la vis de fixation (3).
■ Réglez l'angle d'inclinaison requis.
■ L'angle d'inclinaison réglé est indiqué par l'échelle (4).
■ Serrez la vis de fixation (3).

Remarque : Afin de faire usage de toute la gamme des réglages de 45°, la hauteur de coupe doit être réduite en conséquence.

7.6 Sciage

Risque de blessure ! Si l'écart entre la butée parallèle et la lame de scie est inférieur à 120 mm, le poussoir doit être utilisé.

Risque de blessure ! Tenez toujours la pièce à ouvrager guidée, pas sa section qui est en train d'être coupée.

Dommage à la machine

Vérifiez avec soin le bois qui doit être coupé. Des corps étrangers tels que des clous, vis et autres objets analogues peuvent gravement endommager l'outil.

• Réglez l'écart requis entre la butée parallèle et la lame de scie.
• Réglez l'angle requis de la butée transversale.
• Réglez la hauteur de coupe de la lame de scie.
• Réglez l'angle d'inclinaison requis de la lame de scie.
• Positionnez la pièce à ouvrager contre la butée transversale.
• Appuyez sur le bouton vert I de l'interrupteur marche/arrêt (1) pour mettre le banc de la scie circulaire sous tension.
• Poussez la pièce à ouvrager de façon uniforme vers l'arrière et sciez en une seule coupe. Assurez-vous que la scie n'est pas surchargée.
• Si vous ne continuez pas à travailler immédiatement, appuyez sur le bouton rouge 0 de l'interrupteur marche/arrêt (1) pour mettre la scie circulaire hors tension.

8 NETTOYAGE ET ENTRETIEN

8.1 Vue d'ensemble du nettoyage et de l'entretien

Avant chaque utilisation

Quoi ?	Comment ?
Vérifiez la lame de scie pour vous assurer qu'elle est correctement positionnée et fixée en place.	Changez la lame de scie
Vérifiez l'absence de copeaux de bois/sciure de bois dans le carter du protège-lame de scie. Enlevez les copeaux s'il y a lieu.	Utilisez de l'air comprimé pour enlever les copeaux/la sciure ou utilisez une brosse.
Vérifiez que l'écart entre la lame de scie et le coin à fendre est réglé sur une valeur entre 3 et 5 mm ; corrigez s'il y a lieu.	Réglage du coin à fendre
Vérifiez que le câble de raccordement ne présente pas de signes de dommages	Effectuez une inspection visuelle et faites remplacer le câble par un électricien s'il y a lieu.
Régulièrement et selon les conditions de fonctionnement
Quoi ?	Comment ?
Connexions à vis	Vérifiez les connexions à vis et serrez s'il y a lieu.
Nettoyez les orifices de ventilation sur le moteur pour enlever la poussière	Utilisez un aspirateur ou une brosse pour enlever les copeaux/la poussière.

8.2 Nettoyage de l'outil

Risque de choc électrique ! Ne projetez jamais d'eau ou ne l'exposez pas à l'eau. N'utilisez jamais de détergents ou de solvants pour nettoyer. Ceux-ci peuvent causer des dommages irréparables à l'unité. Les pièces en plastique peuvent être rongées par les produits chimiques.

Un traitement soigneux et un nettoyage régulier permettront à l'outil de rester en bon état de fonctionnement pendant une longue période.

• Enlevez la saleté avec une brosse.
• Essuyez l'outil avec un chiffon humide.
• Gardez les orifices de ventilation propres et sans poussière.

8.3 Entretien de l'unité

Risque de blessure ! Avant de procéder à des travaux d'entretien, assurez-vous que l'outil est débranché (débranchez l'alimentation électrique).

Risque de blessure ! Peu de temps après le sciage, la lame de la scie peut être très chaude. Laissez une lame brûlante se refroidir. Ne nettoyez jamais une lame de scie chaude avec des liquides inflammables.

Une lame de scie au repos peut causer des blessures ! Utilisez des gants pour changer la lame de scie.

8.3.1 Montage et remplacement de la lame de scie (Fig. 9)

Attention ! Débranchez l'outil de la source d'alimentation.

Attention ! Vérifiez que le logement de la scie est bien éclairé.

■ Retirez la vis (24) de l'avant de la plaque amovible.
■ Retirez la plaque amovible.
- Tournez la manivelle vers la gauche pour lever au maximum la lame de scie.
- Utilisez les clés (15-16) pour retirer la vis de la lame de scie (Fig. 9) et remplacez la lame par une lame appropriée. Notez le sens de fonctionnement indiqué par la flèche sur la lame de scie. Les dents doivent pointer vers l'interrupteur marche/arrêt (1).

8.3.2 Réglage du coin à fendre (Fig. 10)

L'écart entre le bord externe de la lame de scie et le coin à fendre (8) doit être compris entre 3 et 5 millimètres.

• Amenez l'angle de la lame de scie sur la position 0° et serrez.
• Mettez la lame de scie dans la position supérieure.
  ■ Enlevez le protège-lame de scie
• Enlevez la surface de table.
• Desserrez légèrement la vis (A) à l'aide d'une clé mixte appropriée jusqu'à la libération du coin à fendre (8) (ne retirez pas la vis).
• Réglez le coin à fendre plus bas ou plus haut, en poussant vers le haut ou le bas dans le long trou.
• Montez toutes les pièces démontées dans l'ordre inverse.

9 ENTREPOSAGE, TRANSPORT

9.1 Entreposage

Risque de blessure ! Conservez l'outil de telle manière qu'il ne peut pas être démarré par des personnes non autorisées. Veillez à ce que personne ne soit en mesure de se blesser sur l'outil stocké.

Dommage à la machine ! N'entreposez pas l'outil sans protection dans un environnement humide.

9.2 Transport

Remarque : Ne levez l'outil qu'en utilisant les poignées.

• Entraînez la lame de scie vers le bas aussi loin que possible.
• Les pièces qui vont au-delà de la scie doivent être retirées.
• Transportez l'unité avec l'aide d'une autre personne et utilisez les poignées.
  ■ Lors de l'expédition, essayez d'utiliser l'emballage d'origine, si possible.

10 DONNÉES TECHNIQUES

Tension nominale	220-240 V
Fréquence nominale	50 Hz
Puissance nominale à l'entrée	S1 : 1800 W S6 25% 2000 W
Classe de protection	II
Vitesse de rotation	5000 min-1
Diamètre de la lame de scie (extérieur)	250 mm
Trou de la lame de scie (intérieur)	30 mm
Épaisseur de la lame de scie	2,8 mm
Nombre de dents	24 D
Profondeur de coupe max. à 90°	85 mm
Profondeur de coupe max. à 45°	63 mm
Dimensions de la table	563 x 583 mm
Hauteur de la table (+support)	820 mm
Sortie d'extraction de la poussière	∅ 35,5 mm

1 APPLICATION....3

2 DESCRIPTION (FIG. A) 3

3 PACKAGE CONTENT LIST....3

4 DDITIONAL SAFETY INSTRUCTIONS....4

7.3.1 Mitre angle stop....7

7.3.2 Mitre cuts (Fig. 7)....8

7.3.1 Mitre angle stop

7.3.2 Mitre cuts (Fig. 7)
