| Termék típusa | Asztali körfűrész |
| Márka | PowerPlus |
| Modell | POWX07595 |
| Névleges teljesítmény | 2000 W (S6 25%) / 1800 W (S1) |
| Névleges feszültség | 220-240 V ~ 50 Hz |
| Fordulatszám | 5000 min⁻¹ |
| Fűrészlap átmérője | 250 mm |
| Fűrészlap furatátmérője | 30 mm |
| Fűrészlap vastagsága | 2,8 mm |
| Fogak száma | 24 |
| Max vágási mélység 90°-nál | 85 mm |
| Max vágási mélység 45°-nál | 63 mm |
| Asztal méretei | 563 x 583 mm |
| Asztal magassága (tartóval) | 820 mm |
| Védelmi osztály | II |
| Súly | Kb. 35 kg |
| Fűrészlap dőlésszöge | 0° és 45° között |
| Fő funkciók | Hosszirányú vágás, keresztirányú vágás, gérvágás |
| Biztonsági felszerelés | Fűrészlapvédő, hasítóék, tolófa, borulásgátló |
| Karbantartás és tisztítás | Tisztítsa kefével vagy nedves ruhával; rendszeresen ellenőrizze a fűrészlapot és a csatlakozásokat |
| Alkatrészek és javíthatóság | Cserélhető fűrészlap (szabvány 250x30 mm); a csere kulcsokkal együtt |
Gyakran ismételt kérdések - POWX07595 PowerPlus
Felhasználói kérdések a következőről POWX07595 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét POWX07595 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWX07595 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWX07595 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
4 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK ...... 4
4.1 Védőberendezésekkel kapcsolatos figyelmeztetések ....4
4.2 Figyelmeztetések a vágási eljáráshoz 4
4.3 Visszaütés okai és az ahhoz kapcsolódó figyelmeztetések....4
4.4 Figyelmeztetések az asztali fűrész működtetéséhez 5
5 BIZTONSÁGI FELSZERELÉS....5
5.1 Biztonsági ék....5
5.2 Fúrészlap védő....5
5.3 Tolópálca....6
6 KICSOMAGOLÁS ÉS ÖSSZESZERELÉS......6
6.1 Összeszerelés (1. ábra)....6
6.2 A billenésvédő felszerelése (2. ábra)....6
6.3 A párhuzamvezető felszerelése (3. ábra)....6
6.4 Félderékszög vezető (4. ábra) 6
6.5 A fűrészlap védő felszerelése (5. ábra)....7
6.6 A bővítmény felszerelése (6. ábra)....7
7 HASZNÁLAT....7
7.1 Az eszközt elindítás előtt ellenőrizze!....7
7.2 Kezelőszervek....7
7.2.1 Be/ki kapcsoló....7
7.2.2 Túlterhelés-védelem (18)....7
7.2.3 A dölésszög beállítása....7
7.2.4 Kézi forgattyú a vágásmagasság beállítására 8
7.3 Munkadarab vezetők....8
7.3.1 Félderékszög-vezető....8
7.3.2 Merőleges vágás (7. ábra)....8
7.3.3 A párhuzamvezető sínjének beállítása....8
7.3.4 Párhuzamvezető 8
POWERPLUS® HIGH QUALITY TOOLS
POWX07595 HU
7.4 A vágásmagasság beállítása (8. ábra)....8
7.5 A fürészlap dölésének beállítása (8. ábra)....9
7.6 Fürészelés 9
8 TISZTÍTÁS ÉS KARBANTARTÁS....9
8.1 Tisztítás és karbantartás 9
8.2 Az eszköz tisztítása....10
8.3 A szerszám karbantartása....10
8.3.1 A fürészlap felszerelése és cseréje (9. ábra)....10
8.3.2 A biztonsági ék igazítása (10. ábra) 11
9 TÁROLÁS, SZÁLLÍTÁS....11
9.1 Tárolás....11
9.2 Szállítás 11
10 MÜSZAKI ADATOK....11
ASZTALI FÜRÉSZ 2000 W - 250 MM POWX07595

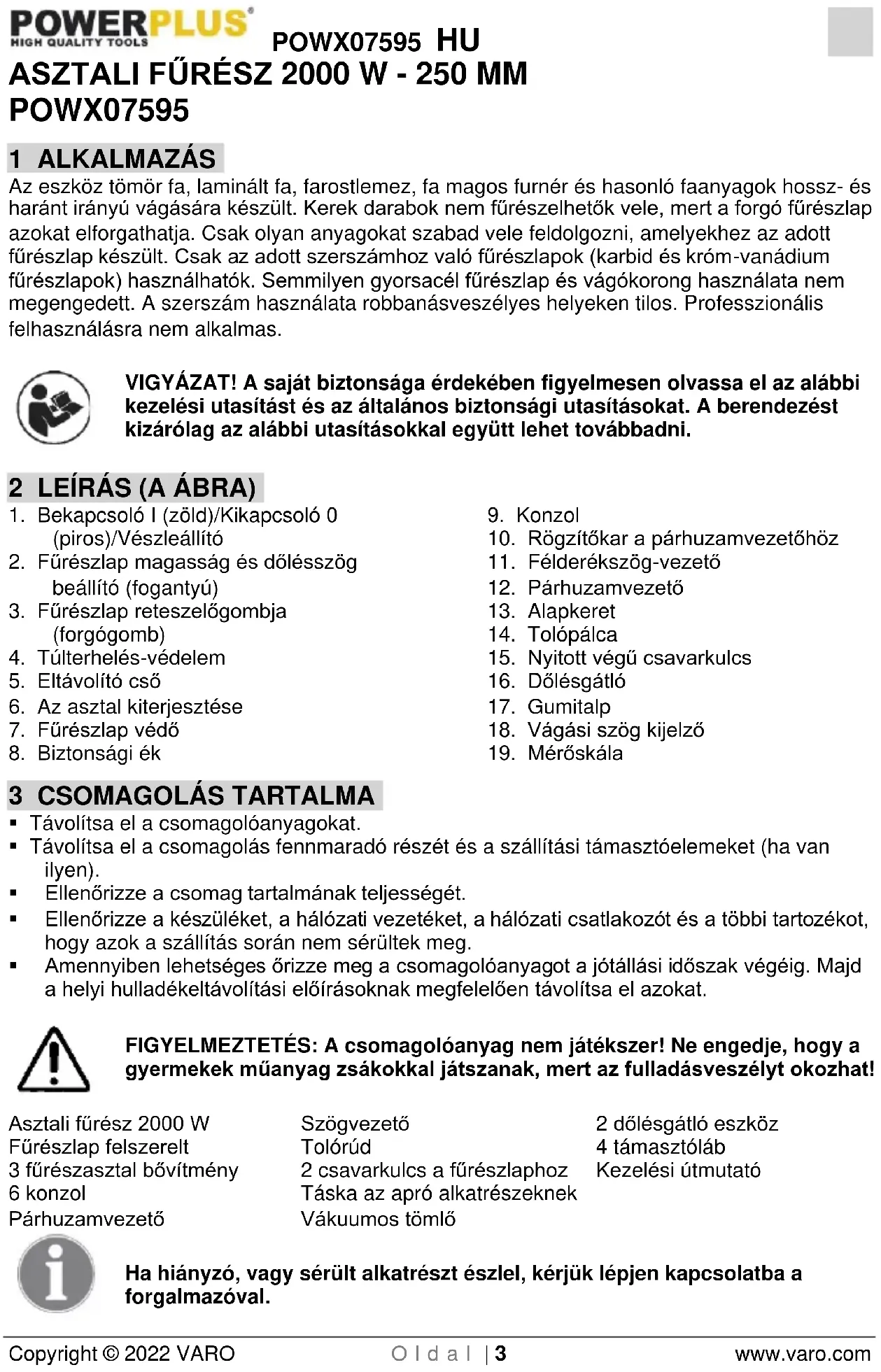

1 ALKALMAZÁS
Az eszköz tömör fa, laminált fa, farostlemez, fa magos furnér és hasonló faanyagok hossz- és haránt irányú vágására készült. Kerek darabok nem fűrészelhetők vele, mert a forgó fűrészlap azokat elforgathatja. Csak olyan anyagokat szabad vele feldolgozni, amelyekhez az adott fűrészlap készült. Csak az adott szerszámhoz való fűrészlapok (karbid és króm-vanádium fűrészlapok) használhatók. Semmilyen gyorsacél fűrészlap és vágókorong használata nem megengedett. A szerszám használata robbanásveszélyes helyeken tilos. Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
- Bekapcsoló I (zöld)/Kikapcsoló 0 (piros)/Vészleállító
- Fürészlap magasság és dőlésszög beállító (fogantyú)
- Fürészlap reteszelögombja (forgógomb)
- Túlterhelés-védelem
- Eltávolító cső
- Az asztal kiterjesztése
- Fürészlap védő
-
Biztonsági ék
-
Konzol
- Rögzítőkar a párhuzamvezetőhöz
- Félderékszög-vezető
- Párhuzamvezető
- Alapkeret
- Tolópálca
- Nyitott végű csavarkulcs
- Dölésgátló
- Gumitalp
- Vágási szög kijelző
- Mérőskála
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
Asztali fürész 2000 W
Fürészlap felszerelt
3 fürészasztal bövítmény
6 konzol
Párhuzamvezető
Szögvezető
Tolórúd
2 csavarkulcs a fűrészlaphoz
Táska az apró alkatrészeknek
Vákuumos tömlő
2 dölésgátló eszköz
4 támasztóláb
Kezelési útmutató
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK
4.1 Védőberendezésekkel kapcsolatos figyelmeztetések
- A védőberendezéseket ne távolítsa el. A védőberendezéseknek jó működési állapotban kell lenniük és megfelelőn kell őket felszerelni.
- Mindig használja a fűrészlap, hasítókés védőt valamennyi vágási művelet során.
- Azonnal helyezze vissza a védőberendezéseket az olyan műveletek elvégzése után, amelyek a fűrészlap vagy a hasítókés védőberendezésének eltávolítását igénylik (pl. újrafűrészelés esetén).
- Bekapcsolás előtt ellenőrizze, hogy a fűrészlap hozzá ér-e a fűrészlaphoz, a hasítókéshez vagy a munkadarabhoz.
- Állítsa be a hasítókést a kezelési útmutató szerint.
- A működéséhez a hasítókést bele kell helyezni a munkadarabba.
- Használja a megfelelő fűrészlapot a hasítókéshez.
4.2 Figyelmeztetések a vágási eljáráshoz
Tilos az kezet a fűrészlap közelébe vagy azzal egy vonalba helyezni.
- A munkadarabot csak a forgásiránnyal ellentétesen adagolja a fűrészlapra vagy a vágóeszközre.
- Hasítás esetén soha ne használja a gérvágó mérőskálát a munkadarab adagolásához, és ne használja a párhuzamvezetőt hosszúságütközőként, amikor keresztben vág a gérvágó mérőskálával.
- Hasításkor mindig alkalmazzon nyomást a munkadarabra a párhuzamvezető és a fűrészlap között. Használjon tolórudat, amikor a korlát és a fűrészlap közötti távolság 150 mm-nél kevesebb, és használjon tolóblokkot, amikor ez a távolság 50 mm-nél kevesebb.
- Csak a gyártó által mellékelt vagy az utasításoknak megfelelően kialakított tolórudat használja.
- Ne használion sérült, vagy megvágott tolórudat.
- Tilos bármilyen műveletet „szabad kézből” végezni. A munkadarab elhelyezéséhez és vezetéséhez használja mindig használja vagy a párhuzamvezetőt vagy a gérvágó mérőskálát.
■ Soha ne nyúljon át a működő fűrészlap felett, vagy a körül. - A hosszú és/vagy széles munkadarabot szintben tartásához biztosítsa a munkadarab kiegészítő megtámasztását a fűrészasztal hátsó részén és/vagy az oldalain.
- Egyenletes sebességgel adagolja a munkadarabot. Ne hajlítsa meg és ne csavarja meg a munkadarabot. Ha elakadás jelentkezik, akkor azonnal kapcsolja ki a készüléket, húzza ki a hálózati csatlakozót, maid távolítsa el az elakadást.
- Ne távolítsa el a levágott anyag darabjait addig, amíg a fűrész működik.
- A 2 mm-nél vékonyabb munkadarabok levágásakor használjon kiegészítő korlátot az asztallaphoz.
4.3 Visszaütés okai és az ahhoz kapcsolódó figyelmeztetések
A visszaütés a munkadarab hirtelen reakciója a becsípődött, elakadt fűrészlap esetén, vagy a munkadarabban a fűrészlaphoz képest nem megfelelően beállított vágási vonal következtében, vagy akkor, amikor a munkadarab egy része beakad a fűrészlap és a párhuzamvezető korlát vagy egyéb fix tárgy közé.
Visszaütés esetén a munkadarab többnyire felemelkedik az asztalról a fűrészlap hátsó részén, és a kezelő felé repül.
A visszaütés a fűrész helytelen használatának és/vagy helytelen működtetési eljárásának vagy feltételeinek a következménye, és az alábbiakban felsorolt óvintézkedésekkel elkerülhető.
POWX07595 HU
- Soha ne álljon a fűrészlappal közvetlenül egy vonalba. Mindig helyezkedjen a fűrészlapnak azon oldalára, ahol a korlát található.
- A munkadarab megtámasztása érdekében soha ne nyúljon át a fűrészlap felett vagy a mögött.
- Soha ne fogja a levágandó munkadarabot, és ne nyomja a levágandó munkadarabot a forgó fűrészlaphoz.
- Állítsa be a korlátot a fűrészlappal párhuzamosan.
- Használjon tolóeszközt a munkadarab asztalhoz és korláthoz történő vezetéséhez, amikor csak bevágást végez, pl. ismételt vágás esetén.
- Különös figyelemmel járjon el, amikor összeszerelt munkadarabon vagy vak területen kíván vágást végezni.
- A nagy munkadarabokat támassza meg a fűrészlap becsípődésének és visszaütésének elkerülése érdekében.
- Különös gonddal járjon el, amikor eldeformálódott, csomós, elhajlott vagy egyenes széllel nem rendelkező munkadarabot vág. Vezesse végig a gérvágó mérőskála vagy a párhuzamvezető mentén.
- Tilos egyszerre egynél több munkadarabot vágni függőlegesen vagy vízszintesen egymásra helyezve.
- Amikor úgy indítja újra a fűrészt, hogy a fűrészlap a munkadarabban van, akkor állítsa a vágásban középre a fűrészlapot, hogy a fűrészfogak ne akadjanak bele az anyagba.
- A fűrészlapokat tartsa tisztán és élesen, és legyen mindig elegendő készlet. Tilos az eldeformálódott fűrészlapok, vagy a repedt és letört fogakkal rendelkező fűrészlapok használata.
4.4 Figyelmeztetések az asztali fűrész működtetéséhez
- Kapcsolja ki a fűrészt és húzza ki a hálózati kábelt, amikor az asztalbetétet eltávolítja, a fűrészlapot kicseréli, vagy amikor a hasítókés és a fűrészlap védőkorlátján beállításokat végez, és amikor a készüléket felügyelet nélkül hagyja.
- Tilos a készüléket működés közben felügyelet nélkül hagyni. Kapcsolja ki és ne hagyja ott a készüléket addig, amíg az teljesen le nem áll.
- Helyezze a fűrészt jól megvilágított és egy szintben lévő helyre, ahol stabil lábtámaszt és egyensúlyt tud fenntartani. Olyan helyre kell telepíteni, ahol elegendő hely van az Ön által használt munkadarabokhoz, és ahol könnyen tudja munkavégzés közben kezelni.
- Rendszeresen tisztítsa meg és távolítsa el a fűrészport a fűrészasztal alól és/vagy a porszívó eszközből.
- A fürészasztalt megfelelően rögzíteni kell.
- A fürész bekapcsolása előtt távolítson el minden eszközt, fa maradékot stb. az asztalról
- Mindig a megfelelő méretű és formájú (rombusz vagy kerek) orsónyílású fűrészlapot használja.
- Soha ne használjon sérült vagy hibás fűrészlap-rögzítő eszközöket, például peremeket, alátéteket, csavarokat vagy csavaranyákat.
- Tilos a készülékre ráallni, ne használja fellépőként.
Ellenőrizze, hogy a fűrészlap a forgási iránynak megfelelően van-e felszerelve. Ne használjon csiszolótárcsát, drótekét vagy csiszolókorongot a fűrészhez.
5 BIZTONSÁGI FELSZERELÉS
5.1 Biztonsági ék
A biztonsági ék (8) gátolja meg, hogy a kiemelkedő fogak elkapják a munkadarabot, és a használó felé vessék azt. A biztonsági éknek a használat közben a helyén kell maradnia.
5.2 Fürészlap védő
A fűrészlap védő (7) védi a használót a fűrészlap véletlen megérintésétől és a kirepülő forgácstól. A fűrészlap védőnek a használat közben mindig a helyén kell maradnia.
5.3 Tolópálca
A tolópálca (14) a kezünk meghosszabbításaként szolgál, védve a használót a fűrészlap megérintésétől. Amikor a vezetőelem és a fűrészlap között 120 mm-nél kisebb a rés, használni kell a tolópálcát.
6 KICSOMAGOLÁS ÉS ÖSSZESZERELÉS
A szerszám kicsomagolásakor ellenőrizze, hogy minden darab megvan-e!
Engedje le a fűrészlapot az asztal felülete alá (Id. 8.4 A vágásmagasság beállítása).
Forgassa a fürészasztalt fejjel lefelé.
Megjegyzés: Ha bármelyik alkatrész hiányzik vagy sérült, akkor forduljon a termék forgalmazójához.
Szerelje össze a készülék motorja alatt lévő karton dobozban található alkatrészeket!!!
6.1 Összeszerelés (1. ábra)
Először csatlakoztassa a bal, jobb és a hátsó asztalbővítményt az asztali fűrészhez (a konzolok nélkül).
Szerelje össze az alapkeretet, majd csatlakoztassa azt az asztali fürészhez.
Az alapkeret (13) részei: négy asztalláb kereszttartókkal, amelyeket fel kell szerelni.
Szükséges szerszámok:
2 kombinált csavarkulcs.
- Illessze be a négy asztallábat (19) a fűrészasztal négy sarkába. Ne feledje, hogy. Ne feledje, hogy a hátsó lábakat úgy kell felszerelni, hogy a dőlésgátló eszközök felszerelésére szolgáló lyukak a készülék hátulja felé néznek.
■ Szerelje fel a keresztrögzítőket (A) az első és a hátsó lábak között (13).
■ Szerelje fel a keresztrögzítőket (A) az oldalakon a lábak (13) között.
- Ezt úgy kell elvégezni, hogy az egyes keresztrögzítőket belülről két csavarral, alátéttel és rögzítőanyával az egyes asztallábakhoz rögzítjük.
- Tolja a gumitalpakat (17) a támasztólábakra.
Végül rögzítse a négy konzolt (21) az asztalbővítményhez és az asztallábakhoz.
A konzolokat (21) a kereten található lyukak segítségével lehet rögzíteni.
Megjegyzés: A szerszámot csak vízszintes, csúszásálló felületen helyezzék el! Stabilan kell állnia.
6.2 A billenésvédő felszerelése (2. ábra)
Csavarozza a billenésvédőt a hátsó támasztó lábakra a csavarok (A), alátétek, rugós alátétek és csavaranyák segítségével.
6.3 A párhuzamvezető felszerelése (3. ábra)
Helyezze a párhuzamvezetőt (12) a mérőskála sínjébe. Ellenőrizze a beállítást az ablaknál. Forgassa el a gombot (10) a párhuzamvezető (12) rögzítéséhez. A tökéletesen párhuzamos vágás érdekében vonalzóval ellenőrizze a vezető és a fűrészlap közötti rést két helyen.
6.4 Félderékszög vezető (4. ábra)
A félderékszög vezető (11) két része a vezetőlemez (A) és a szögállító (B), ezeket össze kell szerelni.
- Illessze a vezetőlemezt (A) a szögállító (B) réseibe, tolja a kívánt pozícióba, és mindkét állítócsavar (C) megszorításával rögzítse.
Tolja a szögvezető csúszósínjét (D) az asztalfelület megfelelő sínjébe.
A jobbkezes használók jellemzően az asztalfelület bal oldali sínjébe szokták tolni a szögvezetőt.
6.5 A fűrészlap védő felszerelése (5. ábra)
Sérülésveszély! A fűrészlapot legalább 30 mm magasságba kell helyezni.
- Először szerelje fel a fogantyút (2).
■ Helyezze a fűrészlapot a legmagasabb helyzetbe. - Helyezze a fűrészlap védőt a biztonsági ékre (8) úgy, hogy a csavar (22) a nyílásban legyen. Nyomja meg és ezzel egyidejűleg húzza meg a csavart.
6.6 A bővítmény felszerelése (6. ábra)
■ Helyezze a vákuumtömlőt (5) a fűrészlap védő (7) a csatlakozódarabjára.
- Tegye a vákuumtömlőt (5) a készülék hátoldalán található vákuumos csatlakozódarabra (23).
7 HASZNÁLAT
Sérülésveszély! Működési hiba esetén azonnal nyomja meg a be/ki kapcsoló piros 0 gombját, és húzza ki az eszközt a konnektorból!
7.1 Az eszközt elindítás előtt ellenőrizze!
Sérülésveszély! Az eszközt csak akkor szabad működésbe hozni, ha hibátlan. Ha egy része hibás, az veszélyes lehet, és az eszköz újbóli használata esetén ki kell cserélni.
Ellenőrizze, hogy az eszköz biztonságosan használható állapotban van-e:
Ellenőrizze, hogy nincsenek-e látható hibák!
Ellenőrizze, hogy az eszköz minden része helyesen van-e rögzítve!
Ellenőrizze, hogy a biztonsági felszerelés megfelelően működik-e!
■ Ellenőrizze, hogy a fűrészlap útjában nincs-e akadály!
Ellenőrizze, hogy a dőlésszög beállítására szolgáló csavar meg van-e szorítva!
7.2 Kezelőszervek
7.2.1 Be/ki kapcsoló
- Bekapcsolás: A fűrész a be/ki kapcsoló (1) zöld I gombját megnyomva kapcsolható be. A fűrész elindítása előtt várja meg, amíg a fűrészlap teljesen felgyorsul.
Kikapcsolás: A fürész a be/ki kapcsoló (1) piros 0 gombját megnyomva kapcsolható ki.
7.2.2 Túlterhelés-védelem (18)
A készülék túlterhelés-védelemmel (18) rendelkezik. Mielött a készüléket ismételten bekapcsolja, hagyja azt legalább 30 percig lehülni. Ennek érdekében nyomja be a kapcsoló mellett található fekete gombot, majd a készülék újbóli elindításához nyomja meg a zöld gombot (1).
7.2.3 A dölésszög beállítása
A fűrészlap bármely 0° és 45° közötti szögben beállítható. Lazítsa ki a reteszelőgombot (3), nyomja meg a kart (2), majd forgassa el a fűrészlapot a kívánt dőlésszögbe, és húzza meg a reteszelőgombot (3).
7.2.4 Kézi forgattyú a vágásmagasság beállítására
A fürészlap vágási magasságát a munkadarab magasságához kell állítani. A fürészlapot a munkadarabnál mindig egy fürészfoggal magasabbra kell állítani. Ezt a kézi forgattyú balra vagy jobbra történő elforgatásával lehet beállítani.
Megjegyzés: A teljes 45°-os tartomány kihasználásához a vágásmagasságot megfelelően csökkenteni kell.
7.3 Munkadarab vezetők
7.3.1 Félderékszög-vezető
A félderékszög-vezető félderékszögű vágáshoz, legfeljebb 120 mm-ben állítható.
Sérülésveszély! Ne tolja a szögvezetőt (4. ábra, A) túlzottan a fűrészlaphoz! A szögvezető (4. ábra, A) és a fűrészlap között legyen kb. 2 cm rés!
7.3.2 Merőleges vágás (7. ábra)
- Tolja a szögvezetőt (11) az asztalfelület megfelelő sínjébe.
- Lazítsa meg a beállítócsavart (A), állítsa be a kívánt szöget, majd szorítsa meg a beállítócsavart újra.
- Szükség esetén tolja a vezetőlemezt (C) oda és vissza. Ehhez lazítsa meg mindkét beállítócsavart (B), tolja a megfelelő helyzetbe a vezetőlemezt (C), majd szorítsa meg újra a beállítócsavarokat (B).
7.3.3 A párhuzamvezető sínjének beállítása
Miután mindkét szárnyas anyát eltávolította, a párhuzamvezető sínje eltávolítható és áthelyezhető:
Magas vezetőszél:
■ Magas munkadarabok fürészeléséhez.
Alacsony vezetőszél:
■ Lapos munkadarabok fürészeléséhez.
■ Ha a fűrészlap nem az asztalra merőleges helyzetbe van állítva.
7.3.4 Párhuzamvezető
- Lazítsa ki a párhuzamvezetőt (10) a gomb elforgatásával.
- A skálán tolva állítsa a párhuzamvezetőt a kívánt vágásszélességhez.
- Nyomja lefelé a rögzítőkart (10).
7.4 A vágásmagasság beállítása (8. ábra)
Sérülésveszély! A beállítási területen lévő testrészeket és tárgyakat a működő fűrészlap elkaphatja! Csak olyankor állítson a vágásmagasságon, amikor a fűrészlap teljesen áll!
- A vágásmagasságot a kézi forgattyú elforgatásával (C) lehet állítani.
- A kézi forgattyú órajárással ellentétes irányú elforgatásával lehet a vágási mélységet csökkenteni. A kézi forgattyú órajárással megegyező irányú elforgatásával növelni lehet a vágási mélységet.
Megjegyzés: A vágásmagassági beállítás holtjátékának a kiegyensúlyozásához mindig emelje fel a fűrészlapot a kívánt pozícióba.
A vágásmagasság akkor van optimálisan beállítva, amikor a fűrészlap egy fűrészfognyival van a munkadarab fölött.
7.5 A fűrészlap dőlésének beállítása (8. ábra)
Sérülésveszély! A beállítási területen lévő testrészeket és tárgyakat a működő fűrészlap elkaphatja! Csak olyankor állítson a fűrészlap dőlésszögén, amikor a fűrészlap teljesen áll!
- Lazítsa ki a forgógombot (3).
- Állítsa be a dőlés kívánt szögét.
A beállított dőlésszög nagyságát a skáláról lehet leolvasni (4).
■ Húzza meg a forgógombot (3).
Megjegyzések: A teljes 45°-os tartomány kihasználásához a vágásmagasságot megfelelően csökkenteni kell.
7.6 Fürészelés
Sérülésveszély! Ha a stop és a fűrészlap között 120 mm-nél kisebb a rés, akkor a nyomópálcát kell használni.
Sérülésveszély! Mindig a vezetett munkadarab legyen megfogva, ne az épp levágás alatt lévő rész!
A gép sérülése! Alaposan ellenőrizze a feldolgozandó fát! Az abba nem való tárgyak (például szögek, csavarok és hasonlók) súlyosan károsíthatják a szerszámot.
- Állítsa a párhuzamvezető megfelelő rését a fűrészlaphoz.
- Állítsa be a félderékszög-vezető szögét.
- Állítsa be a fűrészlap vágásmagasságát.
- Állítsa be a fűrészlap kívánt dőlésszögét.
■ Illessze a munkadarabot a félderékszög-vezetőhöz.
A fűrész be/ki kapcsoló (1) zöld I gombját megnyomva kapcsolja be a körfűrészt. - Tolja a munkadarabot egyenletesen hátrafelé, és egyetlen folyamatban fürészelje. Ügyeljen arra, hogy a fürész ne legyen túlterhelve!
- Ha nem folytatja a munkát azonnal, a fürész a be/ki kapcsoló (1) piros 0 gombját megnyomva kapcsolja ki a szerszámot!
8 TISZTÍTÁS ÉS KARBANTARTÁS
8.1 Tisztítás és karbantartás
Minden egyes használat előtt
| Teendő | Hogyan? |
| Ellenőrizze a fűrészlapot, és gondoskodjon arról, hogy az jól legyen pozicionálva és a helyére rögzítve. | A fűrészlap cseréje. |
| Ellenőrizze a fűrészlap védő dobozt, hogy nem maradt-e faforgács vagy fűrészpor. Szükség esetén távolítsa el a forgácsot! | Sűrített levegővel vagy kefével távolítsa el a forgácsot és a port. |
| Ellenőrizze, hogy a fűrészlap és a biztonsági ék közötti távolság 3 és 5 mm közöttire van-e állítva; szükség esetén korrigálja. | A biztonsági ék igazítása. |
| Ellenőrizze a csatlakozókábelt, hogy nincs-e rajta sérülés jele. | Nézze végig, és szükség esetén cseréltesse ki a kábelt egy villamossági szakemberrel. |
| Rendszeresen és a működés körülményeinek megfelelően | |
| Teendő | Hogyan? |
| Csavarkötések. | Ellenőrizze mindegyik csavarkötést, és szükség esetén szorítsa meg. |
| Távolítsa el a port a szellőzőnyílásokból. | Porszívóval vagy kefével távolítsa el a forgácsot és a port. |
8.2 Az eszköz tisztítása
Áramütésveszély! Semmilyen esetben se fröccsenjen víz az eszközre, és máshogy se érintkezzen vízzel! Semmilyen esetben se használjon a tisztításhoz mosószert vagy oldószert! Ezek javíthatatlanul károsíthatják a szerszámot. A műanyag darabokat a vegyszerek korrodálhatják.
Az alapos karbantartás és a rendszeres tisztítás biztosíthatja a szerszám működőképességét és hosszú élettartamát.
- Kefével távolítsa el a port.
- Nedves ruhával törölje meg a szerszámot.
A szellőzőnyílásokat tartsa tisztán és pormentesen.
8.3 A szerszám karbantartása
Sérülésveszély! Mielőtt bármilyen karbantartást végezne, gondoskodjon arról, hogy az eszköz ki legyen húzva a konnektorból!
Sérülésveszély! A fürész használata után a fürészlap egy ideig még igen forró lehet. Hagyja lehűlni! Gyúlékony folyadékot semmilyen esetben se használjon a tisztításhoz!
Az álló fűrészlap is okozhat sérülést! A fűrészlap cseréjét kesztyűben végezze!
8.3.1 A fűrészlap felszerelése és cseréje (9. ábra)
Vigyázat! Húzza ki a készüléket a hálózati áramforrásból.
Vigyázat! Gondoskodjon arról, hogy készülék burkolat jól meg legyen világítva.
- Távolítsa el a csavart (24) az asztalbetét első részéből.
- Távolítsa el az asztalbetétet.
- A kar segítségével forgassa el balra, hogy a fűrészlapot a lehető legmagasabbra fel tudja emelni.
- Használja a kulcsokat (15) a fürészlapon lévő csavarok eltávolításához (9. ábra) és cserélje ki a fürészlapot a megfelelő pótalkatrészre. Figyeljen oda a működési irányra!
Tekintse meg a fűrészlapon található nyilat. A fogaknak a be/ki kapcsoló (1) felé kell nézniük.
8.3.2 A biztonsági ék igazítása (10. ábra)
A fűrészlap külső széle és a biztonsági ék (8) közötti hézagnak három és öt milliméter között kell lennie.
- Vigye a fürészlap szöget 0° helyzetbe és húzza meg.
- Állítsa a fűrészlapot a felső helyzetbe.
■ Vegye le a fűrészlap védőt.
■ Vegye le az asztalfelületet. - A megfelelő kombinációs kulccsal kissé lazítsa ki a csavart (A) addig, hogy a biztonsági ék (8) kioldódjon (Ne távolítsa el a csavart).
- A biztonsági éket a hosszú lyukban tolva állíthatja alacsonyabbra vagy magasabbra.
- A szétszedett részeket fordított sorrend szerint szerelje vissza.
9 TÁROLÁS, SZÁLLÍTÁS
9.1 Tárolás
Sérülésveszély! A szerszámot úgy tárolják, hogy illetéktelenek ne tudják elindítani! Gondoskodjanak arról, hogy a tárolt szerszám senkinek se okozhasson sérülést!
A gép sérülése! Ne tárolják védelem nélkül nedves környezetben!
9.2 Szállítás
Megjegyzés: Csak az emelőfogantyúval emeljék a szerszámot!
Fordítsák le a fűrészlapot addig, ameddig lehet.
A fürészen túlnyúló részeket célszerű eltávolítani.
- A szállításhoz vegyék igénybe valaki segítségét, és használják a fogantyúkat.
Csomagként történő továbbításkor lehetőleg az eredeti csomagolást használják.
10 MÜSZAKI ADATOK
| Névleges feszültség | 220-240 V |
| Névleges frekvencia | 50 Hz |
| Névleges teljesítményfelvétel | S1:1800 W S6 20% 2200 W |
| Védelmi besorolás | II |
| Üresjárati fordulatszám | 5000 min-1 |
| Fűrészlap átmérője (külső) | 254 mm |
| Fűrészlap furata (belső) | 30 mm |
| Fűrészlap vastagsága | 2,8 mm |
| Fogak száma | 24 T |
| Max. vágási mélység 90°-nál | 85 mm |
| Max. vágási mélység 45°-nál | 63 mm |
| Asztal mérete | 640 x 485 mm |
| Asztal magassága (+ állvány) | 820 mm |
| Por elszívó kimenet | ∅ 35,5 mm |
