ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX07595 PowerPlus

4.1 Προειδοποιήσεις σχετικά με τα προστατευτικά ..................................................... 4

4.2 Προειδοποιήσεις διαδικασιών κοπής .................................................................... 4

4.3 Αιτίες επιστροφής και σχετικές προειδοποιήσεις ................................................. 5

4.4 Προειδοποιήσεις διαδικασίας λειτουργίας δισκοπρίονου ................................... 5

6.2 Σύνδεση του προστατευτικού κλίσης (Εικ. 2) ........................................................ 7

6.3 Τοποθέτηση του παράλληλου οδηγού (Εικ. 3) ...................................................... 7

6.4 Τοποθέτηση του οδηγού φαλτσογωνιάς (Εικ. 4) ................................................... 7

6.5 Συναρμολόγηση του προστατευτικού πριονόλαμας (Εικ. 5) ................................ 7

6.6 Τοποθέτηση του σωλήνα εξαγωγής (Εικ. 6) .......................................................... 7

7 ΛΕΙΤΟΥΡΓΙΑ.................................................................................... 7

7.1 Ελέγχετε πριν ξεκινήσετε μηχάνημα! ..................................................................... 8

7.2.3 Ρύθμιση του μηχανισμού για τη γωνία κλίσης ............................................................ 8

7.2.4 Χρήση της μανιβέλας για τη ρύθμιση του ύψους κοπής ............................................. 8

7.3 Οδηγοί για την επεξεργασία των υλικών ............................................................... 8

7.3.1 Οδηγός φαλτσογωνιάς .............................................................................................. 8 7.3.2 Φαλτσοκοπές (Εικ. 7) ................................................................................................ 9

7.3.3 Ρύθμιση της ράγας-αναστολέα του παράλληλου οδηγού ........................................... 9

7.5 Ρύθμιση της γωνίας της πριονόλαμας (Εικ. 8) ...................................................... 9

7.6 Πριόνισμα .............................................................................................................. 10 8 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ................................................. 10

8.1 Καθαρισμός και συντήρηση ................................................................................. 10

8.2 Καθαρισμός του μηχανήματος ............................................................................. 11

8.3 Συντήρηση του μηχανήματος ............................................................................... 11

8.3.1 Τοποθέτηση και αλλαγή της πριονόλαμας (Εικ. 9) ................................................... 11

8.3.2 Ρύθμιση της σφήνας σχισίματος (Εικ. 10) ................................................................ 12

• 9 ΑΠΟΘΗΚΕΥΣΗ, ΜΕΤΑΦΟΡΑ p. 12
• 9.1 Αποθήκευση p. 12
• 9.2 Μεταφορά p. 12
• 10 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 3 www.varo.com ΔΙΣΚΟΠΡΙΟΝΟ ΠΑΓΚΟΥ 2000 W – 250 MM POWX07595 1 ΕΦΑΡΜΟΓΗ Το μηχάνημα αυτό προορίζεται για σχίσιμο και εγκάρσια κοπή στερεού ξύλου, επικολλητού ξύλου, νοβοπάν, κόντρα πλακέ και παρόμοιων ξύλινων υλικών. Δεν πρέπει να πριονίζετε στρογγυλά κομμάτια ξύλου, γιατί η περιστρεφόμενη πριονόλαμα μπορεί να τα κάνει να κυλήσουν. Με αυτό το μηχάνημα πρέπει να κατεργάζεστε μόνο υλικά για τα οποία έχει σχεδιαστεί η συγκεκριμένη πριονόλαμα. Πρέπει να χρησιμοποιείτε μόνο πριονόλαμες κατάλληλες για αυτό το μηχάνημα (λεπίδες καρβιδίου και χρωμιοβαναδιούχου χάλυβα). Δεν επιτρέπεται η χρήση λεπίδων από ατσάλι υψηλής ταχύτητας και τροχών κοπής οποιουδήποτε είδους. Το μηχάνημα δεν πρέπει να χρησιμοποιείται σε περιοχές όπου υπάρχει κίνδυνος έκρηξης. Ακατάλληλο για επαγγελματική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Παρακαλούμε διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν από τη χρήση και φυλάξτε το για να ανατρέχετε σε αυτό στο μέλλον. Εάν μεταβιβάσετε αυτό το ηλεκτρικό εργαλείο, παραδώστε μαζί και τις οδηγίες χρήσης. 2 ΠΕΡΙΓΡΑΦΗ (ΕΙΚ. A) p. 13

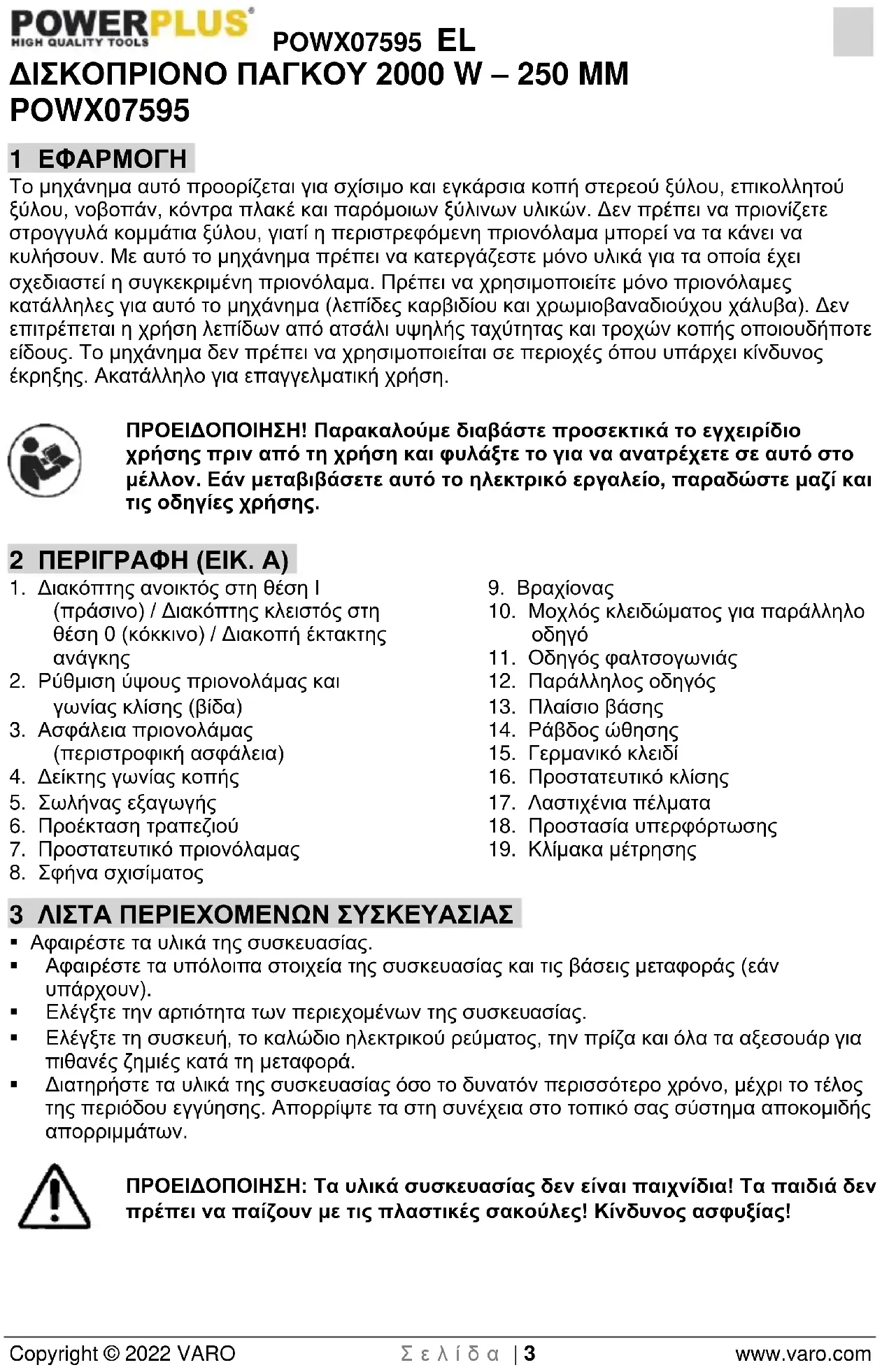

1. Διακόπτης ανοικτός στη θέση I

(πράσινο) / Διακόπτης κλειστός στη θέση 0 (κόκκινο) / Διακοπή έκτακτης

2. Ρύθμιση ύψους πριονολάμας και

γωνίας κλίσης (βίδα)

3. Ασφάλεια πριονολάμας

(περιστροφική ασφάλεια)

4. Δείκτης γωνίας κοπής

6. Προέκταση τραπεζιού

7. Προστατευτικό πριονόλαμας

10. Μοχλός κλειδώματος για παράλληλο

11. Οδηγός φαλτσογωνιάς

12. Παράλληλος οδηγός

15. Γερμανικό κλειδί

16. Προστατευτικό κλίσης

17. Λαστιχένια πέλματα

18. Προστασία υπερφόρτωσης

19. Κλίμακα μέτρησης

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε τα υλικά της συσκευασίας.

• Αφαιρέστε τα υπόλοιπα στοιχεία της συσκευασίας και τις βάσεις μεταφοράς (εάν

• Ελέγξτε την αρτιότητα των περιεχομένων της συσκευασίας.

• Ελέγξτε τη συσκευή, το καλώδιο ηλεκτρικού ρεύματος, την πρίζα και όλα τα αξεσουάρ για πιθανές ζημιές κατά τη μεταφορά.

• Διατηρήστε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα στη συνέχεια στο τοπικό σας σύστημα αποκομιδής απορριμμάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Κίνδυνος ασφυξίας!POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 4 www.varo.com Φαλτσοπρίονο 2000 W

Προστατευτικό λεπίδας 3 προεκτάσεις πάγκου

6 βραχίονες Παράλληλος οδηγός Οδηγός γωνίας Ράβδος ώθησης 2 κλειδιά για αλλαγή λεπίδας Σάκος με μικρά εξαρτήματα Εύκαμπτος σωλήνας αναρρόφησης 2 x προστατευτικό κλίσης 4 πόδια στήριξης Οδηγίες χρήσης Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας. 4 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

4.1 Προειδοποιήσεις σχετικά με τα προστατευτικά

• Κρατήστε τα προστατευτικά στην θέση τους. Τα προστατευτικά θα πρέπει να διατηρούνται σε καλή κατάσταση και να είναι καλά στερεωμένα.

• Πάντα να χρησιμοποιείτε προστατευτικό πριονολάμας και μαχαιριού σχισίματος σε κάθε εργασία κοπής.

• Αμέσως επανεγκαταστήστε το σύστημα προστασίας μετά την ολοκλήρωση μιας λειτουργίας (όπως κοπές επανασχισίματος), πράγμα που απαιτεί την αφαίρεση του προστατευτικού του μαχαιριού σχισίματος.

• Πριν ανοίξετε το διακόπτη λειτουργίας, βεβαιωθείτε ότι η πριονολάμα δεν έρχεται σε επαφή με το προστατευτικό, το μαχαίρι σχισίματος ή το τεμάχιο εργασίας.

• Ρυθμίστε το μαχαίρι σχισίματος όπως περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

• Για να λειτουργεί σωστά το μαχαίρι σχισίματος, θα πρέπει να βρίσκεται εντός του τεμαχίου

• Χρησιμοποιήστε τη σωστή πριονολάμα για το μαχαίρι σχισίματος.

4.2 Προειδοποιήσεις διαδικασιών κοπής

Ποτέ μην τοποθετείτε τα δάχτυλά σας ή τα χέρια σας κοντά ή στην ευθεία με την πριονολάμα.

• Τοποθετήστε το τεμάχιο εργασίας μέσα στην πριονολάμα ή τον κόπτη μόνο κατά την κατεύθυνση περιστροφής.

• Ποτέ μην χρησιμοποιείτε το μετρητή φαλτσογωνιάς για να ωθείτε το τεμάχιο εργασίας κατά το σχίσιμο και μην χρησιμοποιείτε τον φράκτη σχισίματος ως οδηγό μήκους όταν κάνετε εγκάρσια κοπή με το μετρητή φαλτσογωνιάς.

• Κατά το σχίσιμο, εφαρμόστε πάντα τη δύναμη τροφοδοσίας του τεμαχίου μεταξύ του φράκτη και της πριονολάμας. Χρησιμοποιήστε μια ράβδο ώθησης όταν η απόσταση μεταξύ του φράκτη και της πριονολάμας είναι μικρότερη από 150 χιλιοστά και χρησιμοποιήστε ένα μπλοκ ώθησης όταν η απόσταση αυτή είναι μικρότερη από 50

• Χρησιμοποιείτε μόνο τη ράβδο ώθησης που παρέχεται από τον κατασκευαστή ή κατασκευάζεται σύμφωνα με τις οδηγίες.

• Ποτέ μην χρησιμοποιείτε ράβδο που έχει υποστεί ζημιά ή έχει κοπεί.

• Μην εκτελέσετε καμία εργασία με ελεύθερο χέρι. Χρησιμοποιείτε πάντα είτε τον φράκτη σχισίματος είτε το μετρητή φαλτσογωνιάς για να τοποθετήσετε και να καθοδηγήσετε το τεμάχιο εργασίας.

• Ποτέ μην απλώνετε χέρια γύρω ή πάνω από περιστρεφόμενη πριονολάμα.

• Τοποθετείτε βοηθητικό υποστήριγμα προς τα πίσω και / ή στις πλευρές του δισκοπρίονου πάγκου για μεγάλα και / ή μεγάλα τεμάχια προκειμένου να τα διατηρήσετε σε ίσια θέση.POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 5 www.varo.com

• Ωθείστε το κομμάτι εργασίας με σταθερό ρυθμό. Μη λυγίζετε και μην στρίβετε το τεμάχιο εργασίας. Εάν παρουσιαστεί εμπλοκή, απενεργοποιήστε αμέσως το εργαλείο, αποσυνδέστε το και, στη συνέχεια, αφαιρέστε το αντικείμενο εμπλοκής.

• Μην αφαιρείτε κομμένα τεμάχια ενώ το πριόνι λειτουργεί.

• Χρησιμοποιήστε ένα βοηθητικό φράκτη σε επαφή με το πάνω μέρος του τραπεζιού όταν σχίζετε τεμάχια εργασίας πάχους μικρότερου από 2 χιλ.

4.3 Αιτίες επιστροφής και σχετικές προειδοποιήσεις

Η επιστροφή είναι μια ξαφνική αντίδραση του τεμαχίου εργασίας λόγω μπλοκαρισμένου πριονιού ή λανθασμένης γραμμής κοπής στο τεμάχιο εργασίας σε σχέση με την πριονολάμα ή όταν ένα μέρος του τεμαχίου εργασίας παγιδεύεται μεταξύ της πριονολάμας και του φράκτη σχισίματος ή άλλου σταθερού αντικειμένου. Πιο συχνά, κατά την επιστροφή το τεμάχιο εργασίας ανασηκώνεται από το τραπέζι από το πίσω μέρος της πριονολάμας και εκτοξεύεται προς τον χειριστή. Η επιστροφή είναι αποτέλεσμα κακής χρήσης του πριονιού και/ή λανθασμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί λαμβάνοντας τις κατάλληλες προφυλάξεις που αναφέρονται στη συνέχεια.

• Ποτέ μην στέκεστε στην ίδια ευθεία με την πριονολάμα. Τοποθετείτε πάντα το σώμα σας στην ίδια πλευρά με τον φράκτη της πριονολάμας.

• Ποτέ μην απλώνετε χέρια από πάνω ή πίσω από την πριονολάμα για να τραβήξετε ή να στηρίξετε το τεμάχιο εργασίας.

• Ποτέ μην κρατάτε και μην πιέζετε το αποκοπτόμενο τεμάχιο εργασίας πάνω προς την περιστρεφόμενη πριονολάμα.

• Ευθυγραμμίστε τον φράκτη παράλληλα με την πριονολάμα.

• Χρησιμοποιήστε ένα πτερύγιο για να καθοδηγήσετε το τεμάχιο προς το τραπέζι και το φράκτη όταν εκτελείτε μη εγκάρσιες κοπές όπως επανασχισίματα.

• Δείξτε ιδιαίτερη προσοχή όταν εκτελείτε κοπή σε τυφλές περιοχές συναρμολογημένων τεμαχίων εργασίας.

• Υποστηρίξτε τυχόν μεγάλες πλάκες ώστε να ελαχιστοποιηθεί ο κίνδυνος μπλοκαρίσματος και επιστροφής της πριονολάμας.

• Προσέξτε ιδιαίτερα όταν κόβετε ένα τεμάχιο που είναι συστραμμένο, με κόμπους, στρεβλωμένο ή δεν έχει ευθύγραμμο άκρο για να το οδηγήσει με τη βοήθεια του μετρητή φαλτσογωνιάς ή κατά μήκος του φράκτη.

• Ποτέ μην κόβετε περισσότερα από ένα κομμάτια εργασίας, στοιβαγμένα κάθετα ή

• Κατά την επανεκκίνηση του πριονιού με την πριονολάμα μέσα στο τεμάχιο εργασίας, κεντράρετε την πριονολάμα στο κέλυφος, έτσι ώστε τα δόντια του πριονιού να μην σφηνώνουν στο υλικό.

• Διατηρείστε τις πριονολάμες καθαρές, αιχμηρές και σε επαρκή αριθμό. Ποτέ μην χρησιμοποιείτε στραβές πριονολάμες ή πριονολάμες με ραγισμένα ή σπασμένα δόντια.

4.4 Προειδοποιήσεις διαδικασίας λειτουργίας δισκοπρίονου

• Απενεργοποιήστε το δισκοπρίονο πάγκου και αποσυνδέστε το καλώδιο ρεύματος όταν αφαιρείτε το ένθετο του τραπεζιού, αλλάζετε πριονολάμα ή ρυθμίζετε το προστατευτικό πριονολάμας ή μαχαιριού και όταν το εργαλείο παραμένει χωρίς επίβλεψη.

• Μην αφήνετε το δισκοπρίονο πάγκου να λειτουργεί χωρίς επιτήρηση. Απενεργοποιήστε το και μην αφήσετε το εργαλείο μέχρι να σταματήσει τελείως.

• Τοποθετήστε το δισκοπρίονο πάγκου σε καλά φωτισμένη και επίπεδη θέση, όπου μπορείτε να διασφαλίσετε σταθερότητα και σωστή τοποθέτηση. Το εργαλείο θα πρέπει να εγκατασταθεί σε θέση που παρέχει αρκετό χώρο για εύκολο χειρισμό ανάλογα με το μέγεθος του τεμαχίου εργασίας σας.

• Καθαρίζετε συχνά και απομακρύνετε τα πριονίδια κάτω από το δισκοπρίονο και/ή την συσκευή συλλογής σκόνης.POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 6 www.varo.com

• Καθαρίζετε συχνά και απομακρύνετε τα πριονίδια κάτω από το δισκοπρίονο και/ή την συσκευή συλλογής σκόνης.

• Καθαρίζετε συχνά και απομακρύνετε τα πριονίδια κάτω από το δισκοπρίονο και/ή την συσκευή συλλογής σκόνης.

• Χρησιμοποιείτε πάντοτε πριονολάμες με σωστό μέγεθος και σχήμα (ρομβοειδείς ή στρογγυλές) οπών κορμού.

• Ποτέ μην χρησιμοποιείτε φθαρμένα ή ακατάλληλα μέσα στερέωσης πριονολάμας όπως φλάντζες, ροδέλες, βίδες ή παξιμάδια.

• Ποτέ μην στέκεστε πάνω στο δισκοπρίονο πάγκου ούτε να το χρησιμοποιείτε ως

• Βεβαιωθείτε ότι η πριονολάμα έχει εγκατασταθεί και περιστρέφεται προς τη σωστή κατεύθυνση. Μην χρησιμοποιείτε τροχούς λείανσης, συρμάτινες βούρτσες ή τροχούς σε πριόνι πριονίσματος. 5 ΕΞΟΠΛΙΣΜΟΣ ΑΣΦΑΛΕΙΑΣ

5.1 Σφήνα σχισίματος

Η σφήνα σχισίματος (8) εμποδίζει το υλικό εργασίας να πιαστεί από τα δόντια του πριονιού καθώς ανεβαίνουν και να πεταχτεί πάνω στον χειριστής. Η σφήνα σχισίματος πρέπει να παραμένει στη θέση της σε όλη τη διάρκεια της λειτουργίας.

5.2 Προστατευτικό πριονόλαμας

Το προστατευτικό της πριονόλαμας (7) προστατεύει τον χρήστη από το να αγγίξει κατά λάθος την πριονόλαμα και από τα θραύσματα που πετάγονται. Το προστατευτικό πρέπει να παραμένει στη θέση του σε όλη τη διάρκεια της λειτουργίας.

Η ράβδος ώθησης (14) χρησιμεύει ως προέκταση του χεριού και προστατεύει τον χειριστή από το να αγγίξει κατά λάθος την πριονόλαμα. Η ράβδος ώθησης πρέπει να χρησιμοποιείται πάντα όταν το διάκενο μεταξύ του οδηγού και της πριονόλαμας είναι μικρότερο από 120 χλστ. 6 ΑΠΟΣΥΚΕΥΑΣΙΑ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΗ Αποσυσκευάστε το μηχάνημα και βεβαιωθείτε ότι υπάρχουν όλα τα κομμάτια. Κατεβάστε την πριονόλαμα κάτω από την επιφάνεια του τραπεζιού (βλ. ενότητα 8.4 Ρύθμιση του ύψους κοπής) Σημείωση: Αν λείπει ή έχει καταστραφεί οποιοδήποτε εξάρτημα, επικοινωνήστε με το κατάστημα αγοράς. Τα προς συναρμολόγηση κομμάτια βρίσκονται στο χαρτονένιο κουτί κάτω το μοτέρ του μηχανήματος!!!

6.1 Συναρμολόγηση (Εικ. 1)

Πρώτα συνδέστε την αριστερή (L), τη δεξιά (R) και την πίσω επέκταση τραπεζιού στο τραπέζι του πριονιού (χωρίς τους βραχίονες). Στήστε το πλαίσιο βάσης (12) και τις επεκτάσεις και προεκτάσεις του τραπεζιού. Το πλαίσιο βάσης (13) αποτελείται από τέσσερα πόδια τραπεζιού με τραβέρσες που πρέπει να συναρμολογηθούν. Εργαλεία που χρειάζονται: 2 γερμανοπολύγωνα κλειδιά

• Τοποθετήστε τα τέσσερα πόδια (19) στις γωνίες του τραπεζιού του πριονιού. Προσέξτε ότι τα πίσω πόδια θα πρέπει να στερεωθούν έτσι ώστε οι τρύπες για το προστατευτικό κλίσης να βλέπουν το πίσω μέρος του μηχανήματος.

• Στερεώστε τις τραβέρσες (Α) στο εμπρός και το πίσω μέρος, ανάμεσα στα πόδια (13).

• Στερεώστε τις τραβέρσες (Α) στα πλαϊνά του τραπεζιού ανάμεσα στα πόδια (13).POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 7 www.varo.com Αυτό πρέπει να γίνει τοποθετώντας κάθε τραβέρσα στο μέσα μέρος κάθε ποδιού με δύο βίδες, ροδέλες και παξιμάδια.

• Σπρώξτε τα λαστιχένια πέλματα (17) πάνω στα πόδια στήριξης.

• Τέλος, συναρμολογήστε τους βραχίονες (21) με την επέκταση και τα πόδια του τραπεζιού. Οι βραχίονες (21) έχουν τοποθετηθεί μέσα από τις τρύπες των βιδών στο περίβλημα. Σημείωση: Τοποθετείτε το μηχάνημα μόνο σε επίπεδη και αντιολισθητική επιφάνεια. Το μηχάνημα δεν πρέπει να ταλαντεύεται.

6.2 Σύνδεση του προστατευτικού κλίσης (Εικ. 2)

• Βιδώστε το προστατευτικό κλίσης στα πίσω πόδια στήριξης χρησιμοποιώντας μπουλόνια (A), ροδέλες, ελατηριωτές ροδέλες και παξιμάδια.

6.3 Τοποθέτηση του παράλληλου οδηγού (Εικ. 3)

Βάλτε τον παράλληλο οδηγό (12) μέσα στη ράγα της κλίμακας μέτρησης. Ελέγξτε τη ρύθμιση στο παραθυράκι. Σπρώξτε τον μοχλό ασφάλισης (10) προς τα κάτω για να ασφαλίσετε τον παράλληλο οδηγό (12) στη θέση του. Για να έχετε τέλεια παράλληλη κοπή, πρέπει να ελέγξετε το διάκενο ανάμεσα στον οδηγό κοπής και την πριονόλαμα σε δύο θέσεις με έναν χάρακα.

6.4 Τοποθέτηση του οδηγού φαλτσογωνιάς (Εικ. 4)

Ο οδηγός φαλτσογωνιάς (11) αποτελείται από δύο τμήματα - το έλασμα του οδηγού (A) και τον ρυθμιστή γωνίας (B), που πρέπει να συναρμολογηθούν μαζί.

• Βάλτε το έλασμα του οδηγού (A) μέσα στα ανοίγματα του ρυθμιστή γωνίας (B), χρησιμοποιώντας τις δύο ρυθμιστικές βίδες (C), σπρώξτε το να πάει στην απαιτούμενη θέση και σφίξτε τις ρυθμιστικές βίδες. Σπρώξτε τη ράβδο ολίσθησης (D) του οδηγού φαλτσογωνιάς μέσα στη ράβδο πάνω στην επιφάνεια του τραπεζιού. Οι δεξιόχειρες προτιμούν να σπρώχνουν τον οδηγό φαλτσογωνιάς στην αριστερή ράβδο της επιφάνειας του τραπεζιού.

6.5 Συναρμολόγηση του προστατευτικού πριονόλαμας (Εικ. 5)

Κίνδυνος τραυματισμού! Η πριονόλαμα πρέπει να ρυθμιστεί σε ύψος τουλάχιστον 30 χλστ.

• Πρώτα, στερεώστε τη βίδα (2).

• Ρυθμίστε τη λεπίδα στην ψηλότερη θέση.

• Τοποθετήστε το προστατευτικό πριονόλαμας πάνω στη σφήνα σχισίματος (8) έτσι ώστε το μπουλόνι (22) να εμπλακεί στην τρύπα. Σπρώξτε σφίγγοντας παράλληλα το μπουλόνι.

6.6 Τοποθέτηση του σωλήνα εξαγωγής (Εικ. 6)

• Τοποθετήστε τον εύκαμπτο σωλήνα αναρρόφησης (5) πάνω στο συνδετικό τμήμα του προστατευτικού πριονόλαμας (7).

• Τοποθετήστε τον εύκαμπτο σωλήνα αναρρόφησης (5) πάνω στο συνδετικό τμήμα του σωλήνα αναρρόφησης (23) στο πίσω μέρος του μηχανήματος. 7 ΛΕΙΤΟΥΡΓΙΑ Κίνδυνος τραυματισμού! Σε περίπτωση λειτουργικής βλάβης, πιέστε αμέσως το κόκκινο κουμπί 0 πάνω στον διακόπτη ON/OFF και αποσυνδέστε το μηχάνημα από το ρεύμα.POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 8 www.varo.com

7.1 Ελέγχετε πριν ξεκινήσετε μηχάνημα!

Κίνδυνος τραυματισμού! Το μηχάνημα πρέπει να τίθεται σε λειτουργία μόνο αν δεν έχει κανένα ελάττωμα. Αν κάποιο εξάρτημα είναι ελαττωματικό, πρέπει να είναι αντικαθίσταται πριν το μηχάνημα χρησιμοποιηθεί πάλι. Ελέγχετε για να βεβαιωθείτε ότι το μηχάνημα είναι σε καλή κατάσταση λειτουργίας και ασφαλές να το χρησιμοποιήσετε:

• Ελέγχετε για να βεβαιωθείτε ότι δεν υπάρχει κανένα ορατό ελάττωμα.

• Ελέγχετε για να βεβαιωθείτε ότι όλα τα εξαρτήματα του μηχανήματος είναι σωστά τοποθετημένα.

• Ελέγχετε για να βεβαιωθείτε ότι ο εξοπλισμός ασφάλειας λειτουργεί σωστά.

• Ελέγχετε για να βεβαιωθείτε ότι η πριονόλαμα κινείται ελεύθερα.

• Ελέγχετε αν η ρυθμιστική βίδα για τη ρύθμιση της γωνίας κλίσης είναι καλά σφιγμένη.

7.2 Λειτουργικά στοιχεία

7.2.1 Διακόπτης ON/OFF

• Άναμμα: Πιέζοντας το πράσινο κουμπί στη θέση I πάνω στον διακόπτη ON/OFF (1), τίθεται σε λειτουργία το πριόνι. Πριν αρχίσετε να πριονίζετε, περιμένετε μέχρις ότου η λεπίδα φτάσει στη μέγιστη ταχύτητα.

• Σβήσιμο: Πιέζοντας το κόκκινο κουμπί στη θέση 0 πάνω στον διακόπτη ON/OFF (1), διακόπτεται η λειτουργία του πριονιού.

7.2.2 Προστασία υπερφόρτωσης (18)

Το μηχάνημα διαθέτει προστασία υπερφόρτωσης (18). Αφήστε το μηχάνημα να κρυώσει για τουλάχιστον 30 λεπτά πριν το ανάψετε πάλι. Γι' αυτό, πρώτα πιέστε το μαύρο κουμπί δίπλα στον διακόπτη, και μετά το πράσινο κουμπί (1) για να ξεκινήσει πάλι το μηχάνημα.

7.2.3 Ρύθμιση του μηχανισμού για τη γωνία κλίσης

Η λεπίδα της πριονολάμας μπορεί να ρυθμιστεί σε οποιαδήποτε γωνία μεταξύ 0° και 45°. Χαλαρώστε την ασφάλεια, στρέψτε τη στην επιθυμητή γωνία και σφίξτε την ασφάλεια (3).

7.2.4 Χρήση της μανιβέλας για τη ρύθμιση του ύψους κοπής

Το ύψος κοπής της πριονόλαμας πρέπει να ρυθμίζεται στο ύψος του τεμαχίου εργασίας. Η πριονόλαμα πρέπει πάντα να τίθεται κατά ένα δόντι λεπίδας υψηλότερα από το τεμάχιο εργασίας. Μπορείτε να το ρυθμίσετε αυτό περιστρέφοντας τη μανιβέλα προς τα αριστερά ή τα

Σημείωση: Για να κάνετε χρήση όλων των ρυθμίσεων 45°, το ύψος κοπής πρέπει να μειώνεται ανάλογα.

7.3 Οδηγοί για την επεξεργασία των υλικών

7.3.1 Οδηγός φαλτσογωνιάς

Ο οδηγός μπορεί να ρυθμιστεί έως 120 mm για φαλτσοκοπές. Κίνδυνος τραυματισμού! Μη σπρώχνετε τον οδηγό (Εικ. 4, A) πάρα πολύ κοντά στην πριονόλαμα. Το διάκενο μεταξύ του οδηγού (Εικ. 4, A) και της πριονόλαμας πρέπει να είναι περίπου 2 εκ.POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 9 www.varo.com

7.3.2 Φαλτσοκοπές (Εικ. 7)

• Σπρώξτε τον οδηγό φαλτσογωνιάς (11) μέσα στην κατάλληλη ράβδο της επιφάνειας του

• Ξεσφίξτε τη ρυθμιστική βίδα (A), ρυθμίστε την απαιτούμενη γωνία και μετά σφίξτε πάλι τη ρυθμιστική βίδα.

• Αν χρειάζεται, σπρώξτε το έλασμα του οδηγού (C) προς τα πίσω ή προς τα εμπρός): Ξεσφίξτε και τις δύο ρυθμιστικές βίδες (B), σπρώξτε το έλασμα του οδηγού (C) και μετά ξανασφίξτε τις ρυθμιστικές βίδες (B).

7.3.3 Ρύθμιση της ράγας-αναστολέα του παράλληλου οδηγού

Η ράγα του οδηγού μπορεί να αφαιρεθεί και να επανατοποθετηθεί, ξεσφίγγοντας και τις δύο πεταλούδες: Άκρο συγκράτησης ψηλά:

• Για πριόνισμα υψηλών υλικών εργασίας. Άκρο συγκράτησης χαμηλά:

• Για πριόνισμα επίπεδων υλικών εργασίας.

• Αν η πριονόλαμα είναι υπό γωνία.

7.3.4 Παράλληλος οδηγός

• Ξεσφίξτε τον μοχλό κλειδώματος (10) γυρίζοντας το κουμπί.

• Ρυθμίστε τον παράλληλο οδηγό στο απαιτούμενο πλάτος κοπής, σπρώχνοντάς τον πάνω στην κλίμακα.

• Πιέστε προς κάτω τον μοχλό κλειδώματος (10).

7.4 Ρύθμιση του ύψους κοπής (Εικ. 8)

Κίνδυνος τραυματισμού! Μέρη του σώματος ή αντικείμενα που βρίσκονται μέσα στην περιοχή ρύθμισης μπορούν να πιαστούν από την πριονόλαμα που είναι σε λειτουργία! Ρυθμίζετε το ύψος κοπής μόνο όταν η πριονόλαμα είναι τελείως ακίνητη!

• Ρυθμίστε το ύψος κοπής γυρίζοντας τη μανιβέλα (A).

• Γυρίζοντας τη μανιβέλα προς τα αριστερά μειώνετε το βάθος κοπής. Γυρίζοντας τη μανιβέλα προς τα δεξιά αυξάνετε το βάθος κοπής. Σημείωση: Για να μειώσετε τα μπόσικα στη ρύθμιση του ύψους κοπής, σηκώνετε πάντα την πριονόλαμα από κάτω προς την απαιτούμενη θέση. Το ύψος κοπής είναι ρυθμισμένο άριστα όταν η πριονόλαμα βρίσκεται ένα δόντι λεπίδας υψηλότερα από το υλικό εργασίας.

7.5 Ρύθμιση της γωνίας της πριονόλαμας (Εικ. 8)

Κίνδυνος τραυματισμού! Μέρη του σώματος ή αντικείμενα που βρίσκονται μέσα στην περιοχή ρύθμισης μπορούν να πιαστούν από την πριονόλαμα που είναι σε λειτουργία! Ρυθμίζετε τη γωνία κοπής μόνο όταν η πριονόλαμα είναι τελείως ακίνητη!

• Ξεσφίξτε τη βίδα στερέωσης (3).

• Ρυθμίστε την απαιτούμενη γωνία κλίσης.

• Η ρυθμισμένη γωνία κλίσης φαίνεται πάνω στην κλίμακα (4).POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 10 www.varo.com

• Σφίξτε τη βίδα στερέωσης (3). Σημείωση: Για να κάνετε χρήση όλων των ρυθμίσεων 45°, το ύψος κοπής πρέπει να μειώνεται ανάλογα.

Κίνδυνος τραυματισμού! Αν το διάκενο μεταξύ του παράλληλου οδηγού και της πριονόλαμας είναι μικρότερο από 120 χλστ., πρέπει να χρησιμοποιηθεί η ράβδος ώθησης. Κίνδυνος τραυματισμού! Κρατάτε πάντα το τμήμα του υλικού εργασίας που καθοδηγείται, και όχι το τμήμα που κόβεται. Ζημιά στο μηχάνημα! Ελέγχετε προσεκτικά το ξύλο προς κατεργασία. Ξένα σώματα, όπως καρφιά, βίδες και άλλα μικρά αντικείμενα μπορούν να κάνουν σοβαρή ζημιά στο μηχάνημα.

• Ρυθμίστε το απαιτούμενο διάκενο μεταξύ του παράλληλου οδηγού και της πριονόλαμας.

• Ρυθμίστε την απαιτούμενη γωνία του αναστολέα εγκάρσιας κοπής.

• Ρυθμίστε το ύψος κοπής της πριονόλαμας.

• Ρυθμίστε την απαιτούμενη γωνία κλίσης της πριονόλαμας.

• Τοποθετήστε το υλικό εργασίας ενάντια στον αναστολέα εγκάρσιας κοπής.

• Θέστε σε λειτουργία το δισκοπρίονο πιέζοντας το πράσινο κουμπί στη θέση I πάνω στον διακόπτη ON/OFF (1).

• Σπρώξτε το υλικό εργασίας ομοιόμορφα προς τα πίσω και πριονίστε με μία μόνο εκτέλεση. Φροντίζετε να μην υπερφορτώνετε το πριόνι.

• Χρησιμοποιήστε το κόκκινο κουμπί στη θέση 0 πάνω στον διακόπτη ON/OFF (1) για να διακόψετε τη λειτουργία του μηχανήματος αν δεν πρόκειται να συνεχίσετε την εργασία

8 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

8.1 Καθαρισμός και συντήρηση

Ελέγξτε την πριονόλαμα για να βεβαιωθείτε ότι είναι σωστά τοποθετημένη και στερεωμένη στη

Αλλάξτε την πριονόλαμα. Ελέγξτε το περίβλημα του προστατευτικού της πριονόλαμας για ροκανίδια/πριονίδια. Αφαιρέστε τα αν χρειάζεται. Χρησιμοποιήστε πεπιεσμένο αέρα για να απομακρύνετε με φύσημα τα ροκανίδια/πριονίδια ή χρησιμοποιήστε μια

Ελέγξτε αν τον διάκενο μεταξύ πριονόλαμας και σφήνας σχισίματος είναι 3 έως 5 χλστ. Διορθώστε το αν χρειάζεται. Ρυθμίστε τη σφήνα σχισίματος. Ελέγξτε του καλωδίου σύνδεσης για οποιεσδήποτε ενδείξεις φθοράς ή ζημιάς. Ελέγξτε οπτικά και δώστε σε έναν ηλεκτρολόγο να σας αντικαταστήσει το καλώδιο αν χρειάζεται.POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 11 www.varo.com Τακτικά και σύμφωνα με τις συνθήκες λειτουργίας

Συνδέσεις βιδών. Ελέγξτε όλες τις βίδες και σφίξτε τις αν χρειάζεται. Καθαρίστε τις σχισμές εξαερισμού πάνω στο μοτέρ για να αφαιρέσετε τη σκόνη. Χρησιμοποιήστε ηλεκτρική σκούπα ή μια βούρτσα για να αφαιρέσετε τ τα ροκανίδια/πριονίδια.

8.2 Καθαρισμός του μηχανήματος

Κίνδυνος ηλεκτροπληξίας! Μην καταβρέχετε ποτέ με νερό ή εκθέτετε σε νερό το μηχάνημα. Μη χρησιμοποιήσετε ποτέ απορρυπαντικά ή διαλύτες για τον καθαρισμό. Αυτά μπορούν να προκαλέσουν ανεπανόρθωτη ζημιά στο μηχάνημα. Τα πλαστικά τμήματα μπορεί να χαλάσουν με τις χημικές

Με προσεκτική φροντίδα και τακτικό καθαρισμό, θα εξασφαλίσετε τη συνεχή καλή λειτουργία και απόδοση του μηχανήματος για πάρα πολύ καιρό.

• Αφαιρείτε τις βρωμιές με μια βούρτσα.

• Σκουπίζετε το μηχάνημα με ένα υγρό πανί.

• Διατηρείτε τις σχισμές εξαερισμού καθαρές και χωρίς σκόνη.

8.3 Συντήρηση του μηχανήματος

Κίνδυνος τραυματισμού! Πριν κάνετε οποιαδήποτε εργασία συντήρησης βεβαιώνεστε ότι το μηχάνημα είναι αποσυνδεδεμένο από το ρεύμα (αποσυνδέστε το καλώδιο τροφοδοσίας). Κίνδυνος τραυματισμού! Αμέσως μετά το πριόνισμα, η πριονόλαμα μπορεί να είναι πολύ ζεστή. Αφήνετε πάντα τη λεπίδα να κρυώσει. Μην καθαρίζετε ποτέ με εύφλεκτο υγρό τη πριονόλαμα όταν είναι ζεστή. Ακόμη και ακίνητη, η πριονόλαμα μπορεί να προκαλέσει τραυματισμό! Χρησιμοποιείτε γάντια για να αλλάξετε την πριονόλαμα.

8.3.1 Τοποθέτηση και αλλαγή της πριονόλαμας (Εικ. 9)

Προσοχή! Αποσυνδέστε το μηχάνημα από το ρεύμα. Προσοχή! Βεβαιωθείτε ότι το περίβλημα του πριονιού φωτίζεται καλά.

• Αφαιρέστε τη βίδα (24) από το μπροστινό μέρος του ένθετου πάγκου.

• Αφαιρέστε την πλάκα υποδοχής.

• Γυρίστε τη μανιβέλα προς τα αριστερά για να φέρετε την πριονόλαμα όσο γίνεται πιο

• Χρησιμοποιήστε τα κλειδιά (15) για να αφαιρέσετε τη βίδα πάνω στην πριονόλαμα (Εικ. 9) και αντικαταστήστε τη λεπίδα με μια άλλη κατάλληλη. Προσέξτε την κατεύθυνση λειτουργίας! Δείτε το βέλος πάνω στην πριονόλαμα. Τα δόντια πρέπει να είναι στραμμένα προς τον διακόπτη λειτουργίας (1).POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 12 www.varo.com

8.3.2 Ρύθμιση της σφήνας σχισίματος (Εικ. 10)

Το διάκενο ανάμεσα στο εξωτερικό άκρο της πριονόλαμας και το μαχαίρι σχισίματος (8) πρέπει να είναι τρία έως πέντε χιλιοστά.

• Θέστε τη γωνία της πριονόλαμας στις 0° και σφίξτε.

• Θέστε την πριονόλαμα στην πάνω θέση.

• Αφαιρέστε το προστατευτικό της πριονόλαμας.

• Αφαιρέστε την επιφάνεια του τραπεζιού.

• Ξεσφίξτε λίγο τη βίδα (A) με ένα κατάλληλο πολύγωνο κλειδί μέχρι να απελευθερωθεί το μαχαίρι σχισίματος (8) (μην αφαιρέσετε τη βίδα).

• Θέστε τη σφήνα σχισίματος χαμηλότερα ή υψηλότερα σπρώχνοντάς τη προς τα πάνω ή κάτω μέσα στη βαθιά τρύπα.

• Συναρμολογήστε όλα τα αποσυναρμολογημένα εξαρτήματα με την αντίστροφη σειρά. 9 ΑΠΟΘΗΚΕΥΣΗ, ΜΕΤΑΦΟΡΑ

Κίνδυνος τραυματισμού! Αποθηκεύετε το μηχάνημα σε μέρος ή με τρόπο που να μην μπορεί να τεθεί σε λειτουργία από άτομα που δεν επιτρέπεται να το χρησιμοποιήσουν. Βεβαιώνεστε ότι δεν κινδυνεύει κανένας να τραυματιστεί με το αποθηκευμένο μηχάνημα. Ζημιά στο μηχάνημα! Μην αποθηκεύετε το μηχάνημα ακάλυπτο μέσα σε υγρό περιβάλλον.

Σημείωση: Σηκώνετε το μηχάνημα μόνο από τα χερούλια.

• Γυρίστε τη μανιβέλα της πριονόλαμας όσο πάει.

• Τα εξαρτήματα που προεξέχουν από το πριόνι θα πρέπει να αφαιρούνται.

• Μεταφέρετε το μηχάνημα με τη βοήθεια ενός ατόμου και χρησιμοποιείτε τα χερούλια.

• Αν κάνετε αποστολή, προσπαθήστε να χρησιμοποιήσετε την αρχική συσκευασία, αν είναι δυνατόν.POWX07595 EL Copyright © 2022 VARO Σ ε λ ί δ α | 13 www.varo.com 10 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ονομαστική τάση 220-240 V Ονομαστική συχνότητα 50 Hz Ονομαστική ισχύς εισόδου S1:1800 W S6 25% 2000 W Κατηγορία προστασίας

Στροφές στο ρελαντί 5000 min-1 Διάμετρος πριονόλαμας (εξωτερική) 250 mm Τρύπα πριονόλαμα (εσωτερική) 30 mm Πάχος πριονόλαμας 2,8 mm Αριθμός δοντιών 24 T Μέγ. βάθος κοπής στις 90° 85 mm Μέγ. βάθος κοπής στις 45° 63 mm Μέγεθος τραπεζιού 563 x 583 mm Ύψος τραπεζιού (+βάση) 820 mm Στόμιο εξαγωγής σκόνης Ø 35,5 mmPOWX07595 HR Copyright © 2022 VARO S t r a n i c a | 1 www.varo.com 1 PRIMJENA ....................................................................................... 3
