| Tip produs | Ferăstrău de masă |
| Marcă | PowerPlus |
| Model | POWX07595 |
| Putere nominală | 2000 W (S6 25%) / 1800 W (S1) |
| Tensiune nominală | 220-240 V ~ 50 Hz |
| Viteză de rotație | 5000 min⁻¹ |
| Diametrul pânzei | 250 mm |
| Alezajul pânzei | 30 mm |
| Grosimea pânzei | 2,8 mm |
| Număr de dinți | 24 |
| Adâncimea maximă de tăiere la 90° | 85 mm |
| Adâncimea maximă de tăiere la 45° | 63 mm |
| Dimensiunile mesei | 563 x 583 mm |
| Înălțimea mesei (cu suport) | 820 mm |
| Clasă de protecție | II |
| Greutate | Aproximativ 35 kg |
| Unghiul de înclinare al pânzei | 0° până la 45° |
| Funcții principale | Tăiere longitudinală, tăiere transversală, tăiere în unghi |
| Echipament de siguranță | Apărătoare pentru pânză, pană de despicare, împingător, dispozitiv anti-răsturnare |
| Întreținere și curățare | Curățați cu o perie sau o cârpă umedă; verificați periodic pânza și conexiunile |
| Piese de schimb și reparabilitate | Pânză de ferăstrău interschimbabilă (ref. standard 250x30 mm); chei furnizate pentru înlocuire |
Întrebări frecvente - POWX07595 PowerPlus
Întrebările utilizatorilor despre POWX07595 PowerPlus
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Fierăstrău în format PDF gratuit! Găsiți manualul dvs. POWX07595 - PowerPlus și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. POWX07595 mărcii PowerPlus.
MANUAL DE UTILIZARE POWX07595 PowerPlus
4.1 Avertismente aferente apărătorilor ....4
4.2 Avertismente aferente procedurilor de tăiere ....4
4.3 Cauzele reculului și avertismente aferente ....4
4.4 Avertismente aferente utilizării mesei de ferăstrău 5
5 ECHIPAMENTUL DE SIGURANTĂ....5
5.1 Pana de despicare....5
5.2 Dispozitivul de protectie pentru discul ferăstrăului....6
5.3 Bagheta de împingere....6
6 DESPACHETAREA \$I ASAMBLAREA 6
6.1 Montarea (Fig. 1)....6
6.2 Montați protectția la încinare (Fig. 2)....6
6.3 Montarea ghidajului paralel (Fig. 3)....6
6.4 Montarea limitatorului transversal (Fig. 4)....7
6.5 Montarea apărătoarei de disc (Fig. 5)....7
6.6 Montarea furtunului de extractie (Fig. 6)....7
7 MOD DE UTILIZARE....7
7.1 Verificarea înainte de a porni dispozitivul!......7
7.2 Butoanele 7
7.2.1 Întrerupătorul de pornire / oprire....7
7.2.2 Protectia la suprasarcină (18)....8
7.2.3 Reglarea mecanismului la unghiul de înclinare....8
7.2.4 Maneta pentru setarea adâncimii de tăiere....8
7.3 Limitatoarele piesei de prelucrat....8
7.3.1 Limitatorul unghiular....8
7.3.2 Tăierea în unghi (Fig. 7)....8
7.3.3 Reglarea șina de oprire a limitatorului paralel....8
7.3.4 Limitatorul paralel....8
POWERPLUS® HIGH QUALITY TOOLS
POWX07595 RO
7.4 Reglarea adâncimii de tăiere (Fig. 8)....8
7.5 Setarea unghiului discului (Fig. 8)....9
7.6 Tăierea....9
8 CURĂȚAREA ȘI ÎNTRETINEREA....10
8.1 Curățarea și întreținerea – prezentare generală....10
8.2 Curățarea aparatului 10
8.3 Întreținerea aparatului....10
8.3.1 Montarea și schimbarea discului ferăstrăului (Fig. 9)....10
8.3.2 Reglarea penei de despicare (Fig. 10)....11
9 DEPOZITAREA, TRANSPORTUL....11
9.1 Depozitarea 11
9.2 Transportul....11
10 DATE TEHNICE 12

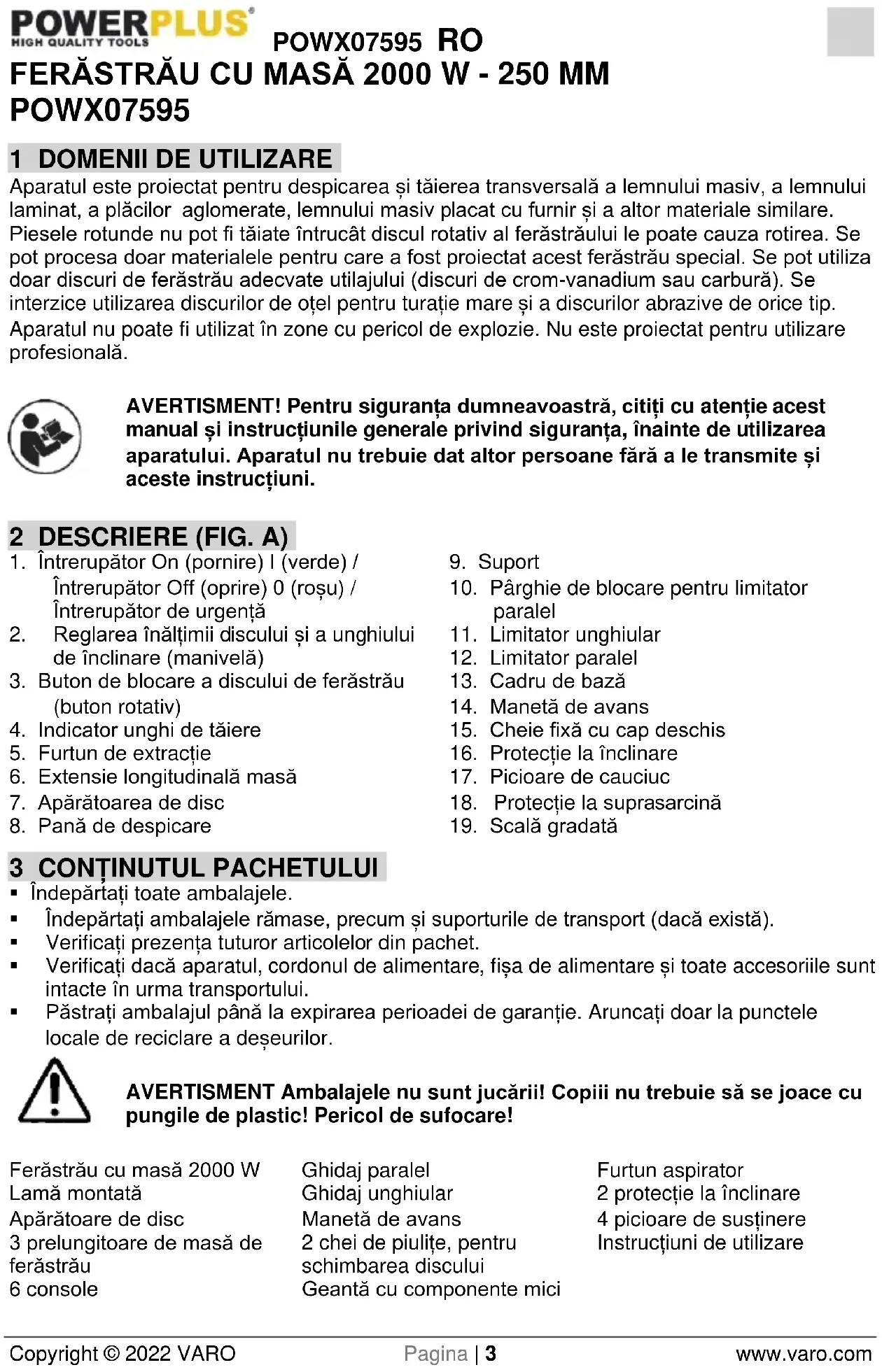

FERĂSTRĂU CU MASĂ 2000 W - 250 MM POWX07595
1 DOMENII DE UTILIZARE
Aparatul este proiectat pentru despicarea și tăierea transversală a lemnului masiv, a lemnului laminat, a plăcilor aglomerate, lemnului masiv placat cu furnir și a altor materiale similare. Piesele rotunde nu pot fi tăiate întrucât discul rotativ al ferăstrăului le poate cauza rotirea. Se pot procesa doar materialele pentru care a fost proiectat acest ferăstrău special. Se pot utiliza doar discuri de ferăstrău adecvate utilajului (discuri de crom-vanadium sau carbură). Se interzice utilizarea discurilor de oțel pentru turație mare și a discurilor abrazive de orice tip. Aparatul nu poate fi utilizat în zone cu pericol de explozie. Nu este proiectat pentru utilizare profesională.
AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.
2 DESCRIERE (FIG. A)
-
Întrerupător On (pornire) I (verde) / Întrerupător Off (oprire) 0 (roșu) / Întrerupător de urgență
-
Reglarea înălțimii discului și a unghiului de înclinare (manivelă)
-
Buton de blocare a discului de ferăstrău (buton rotativ)
-
Indicator unghi de tăiere
-
Furtun de extractie
-
Extensie longitudinală masă
-
Apărătoarea de disc
-
Pană de despicare
-
Suport
-
Pârghie de blocare pentru limitator paralel
-
Limitator unghiular
-
Limitator paralel
-
Cadru de bază
-
Manetă de avans
-
Cheie fixă cu cap deschis
-
Protectie la înclinare
-
Picioare de cauciuc
-
Protectie la suprasarcină
-
Scală gradată
3 CONTINUTUL PACHETULUI
- Îndepărtați toate ambalajele.
- Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
■ Verificați prezența tuturor articolelor din pachet.
- Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
- Păstrați ambalajul până la expirarea perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.
AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare!
Ferăstrău cu masă 2000 W Lamă montată
Apărătoare de disc
3 prelungitoare de masă de ferăstrău
6 console
Ghidaj paralel
Ghidaj unghiular
Manetă de avans
2 chei de piulite, pentru schimbarea discului
Geantă cu componente mici
Furtun aspirator
2 protectie la înclinare
4 picioare de susținere
Instrucțiuni de utilizare
În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.
4 AVERTISMENTE DE SIGURANTĂ SUPLIMENTARE
4.1 Avertismente aferente apărătorilor
- Păstrați montate la locul lor apărătorile. Apărătorile trebuie să fie funcționale și trebuie montate în mod corespunzător.
- Utilizați întotdeauna apărătoarea de lamă și cuțitul de despicat pentru fiecare operațiune de perforare.
- Montați la loc sistemul de apărători imediat după finalizarea unei operațiuni (cum ar fi tăierea de muchii) care necesită demontarea apărătorii și a cuțitului de despicat.
- Verificați ca lama să nu atingă apărătoarea, cuțitul de despicat sau piesa de prelucrat, înainte de pornirea de la comutator.
- Reglați cuțitul de despicat conform celor descrise în acest manual de utilizare.
- Pentru funcționare, cuțitul de despicat trebuie să pătrundă în piesa de prelucrat.
- Utilizați discul de ferăstrău corespunzător pentru cuțitul de despicat.
4.2 Avertismente aferente procedurilor de tăiere
Nu țineți degetele sau măinile în apropierea sau în prelungirea discului de ferăstrău.
- Puneti în contact piesa de prelucrat cu discul de ferăstrău sau cu dispozitivul de tăiere pe directia de rotatie.
- Nu utilizați niciodată raportorul pentru a avansa piesa de prelucrat în timpul despicării și nu utilizați ghidajul longitudinal ca opritor longitudinal la debitarea longitudinală cu raportorul.
- Pentru despicare, forța de avans al piesei de prelucrat trebuie aplicată între ghidaj și discul ferăstrăului. Utilizați o baghetă de împingere atunci când distanța dintre ghidaj și discul ferăstrăului este mai mică de 150 mm; utilizați un bloc de împingere atunci când această distantă este mai mică de 50 de mm.
- Utilizați doar bagheta de împingere furnizat de către producător sau fabricată în conformitate cu instructiunile.
- Nu utilizati niciodată o baghetă de împingere deteriorată sau seționată.
- Nu lucrați niciodată cu mâna liberă. Utilizați întotdeauna fie ghidajul longitudinal, fie raportorul pentru a poziționa și pentru a ghida piesa de prelucrat.
- Nu vă întindeți și nu vă aplecați peste disc în timpul rotirii.
- Asigurați susținere suplimentară pentru piesa de prelucrat în partea din spate și/sau părțile laterale ale mesei ferăstrăului pentru piesele de prelucrat lungi și/sau late, pentru a le mentine orizontale.
- Avansați piesa de prelucrat cu viteză uniformă. Nu îndoiti și nu răsuciți piesa de prelucrat. În cazul blocării, opriți imediat aparatul, scoateți-l din priză, apoi deblocați-l.
- Nu îndepărtați resturile materialului debitat în timpul funcționării ferăstrăului.
- Utilizați un ghidaj suplimentar aflat în contact cu suprafața mesei atunci când despicați piese de prelucrat mai subțiri de 2 mm.
4.3 Cauzele reculului și avertismente aferente
Reculul este o mișcare neprevăzută a piesei de prelucrat cauzată de prinderea sau blocarea discului sau de linia de tăiere aliniată necorespunzător față de disc sau de fixarea unei părți a piesei de prelucrat între disc și ghidajul longitudinal sau alt obiect fix.
Cel mai frecvent în cazul reculului, piesa de prelucrat este ridicată de pe tablă de către partea din spate a discului și este propulsată către operator.
Reculul rezultă din utilizarea necorespunzătoare a ferăstrăului și/sau din proceduri de utilizare sau condiții incorecte și poate fi evitat prin luarea măsurilor de precauție adecvate, după cum se arată mai jos.
- Nu stați niciodată direct în linia de tăiere a discului de ferăstrău. Așezați-vă întotdeauna pe aceeași latură a discului de ferăstrău cu ghidajul.
- Nu vă întindeți și nu staționați în partea din spate a discului de ferăstrău pentru a trage sau pentru a sustine piesa de prelucrat.
- Nu tîneti și nu apăsați piesa de prelucrat în timpul debitării acesteia.
- Aliniati ghidajul paralel cu discul ferăstrăului.
Utilizați o placă „featherboard” pentru a ghida piesa de prelucrat față de masă și ghidaj atunci când realizați tăieri fără perforare, cum ar fi tăierile de muchii. - Fiți extrem de atent atunci când faceți o tăiere în zonele fără vizibilitate ale pieselor de prelucrat asamblate.
- Asezați pe suporturi panourile de mari dimensiuni pentru a minimiza pericolul de blocare și recul al discului.
- Fiți extrem de atent atunci când tăiați o piesă de prelucrat care este răsucită, cu noduri, îndoită sau nu are o riglă de precizie pentru ghidarea acesteia cu raportor sau de-a lungul ghidajului.
- Nu tăiați niciodată mai multe piese de prelucrat stivuite vertical sau orizontal.
- La repornirea ferăstrăului cu discul în piesa de prelucrat, centrați discul în tăietură astfel încât dintii discului să nu intre în material.
- Păstrați discurile curate, ascuțite și în cantitate suficientă. Nu utilizați niciodată discuri îndoite sau discuri cu crăpături sau cu dinți rupți.
4.4 Avertismente aferente utilizării mesei de ferăstrău
- Opriti ferăstrăul și scoateți din priză cordonul de alimentare atunci când demontați piesa inserată în masă, atunci când înlocuiti discul sau faceți reglaje la cuțitul de despicare sau la apărătoarea de disc; de asemenea, atunci când lăsati aparatul nesupravegheat.
- Nu lăsați niciodată aparatul nesupravegheat în timpul funcționării. Opriți-l și nu plecați de lângă aparat până când nu s-a oprit complet.
- Amplasați masa ferăstrăului într-un spațiu bine iluminat și plan, unde puteți avea sprijin stabil pe picioare și echilibru. Aceasta trebuie instalat într-un loc ce oferă spațiu suficient pentru manipularea cu ușurință a piesei de prelucrat.
- Curățați și îndepărtați cu regularitate rumegușul de sub masă și/sau din dispozitivul de colectare a prafului.
■ Masa ferăstrăului trebuie fixată în siguranță.
Înainte de pornirea ferăstrăului, îndepărtati de sub masă uneltele, deșeurile de lemn, etc. - Utilizați întotdeauna discuri având forma și dimensiunea alezajului central corectă (diamant /vs./ rotund).
- Nu utilizați niciodată discuri deteriorate sau montate necorespunzător cu elemente cum an fi flanse, saibe, bolțuri sau piulite.
- Nu vă așezați niciodată pe masa ferăstrăului și nu vă urcați pe ea cu picioarele.
- Asigurați-vă că discul de ferăstrău este montat astfel încât să se rotească în direcția corespunzătoare. Nu utilizați discuri de polizare, perii de sărmă sau discuri abrazive la masa ferăstrăului.
5 ECHIPAMENTUL DE SIGURANTĂ
5.1 Pana de despicare
Pana de despicare (8) împiedică prinderea unei piese de prelucrat în dinții ascendenți și proiectarea sa înspre lucrător. Pana de despicare trebuie să rămână montată pe durata exploatării.
5.2 Dispozitivul de protectie pentru discul ferăstrăului
Dispozitivul de protecție pentru discul ferăstrăului (7) îl protejează pe utilizator de atingerea accidentală a discului ferăstrăului și de fragmentele de material proiectate. Dispozitivul de protecție a discului ferăstrăului
5.3 Bagheta de împingere
Bagheta de împingere (14) se folosește în prelungirea mâinii și îl protejează pe utilizator de atingerea accidentală a discului ferăstrăului. Bagheta de împingere trebuie utilizată întotdeauna atunci când intervalul dintre limitator și disc este mai mic de 120 mm.
6 DESPACHETAREA SI ASAMBLAREA
Despachetați utilajul și asigurăți-vă că sunt prezente toate piesele.
Coborâți discul ferăstrăului sub suprafața mesei (vezi 8.4., Reglarea adâncimii de tăiere). Întoarceți masa ferăstrăului cu susul în jos.
Notă: Dacă lipsește vreo componentă sau este deteriorată, anunțați comerciantul.
Asamblati piesele ambalate în cutia de carton de sub motorul aparatului!!!
6.1 Montarea (Fig. 1)
Fixați mai întâi extensiile de masă stânga, dreapta și spate la ferăstrăul de banc (fără console).
Montați cadrul de bază și cuplați-l la masa ferăstrăului.
Cadrul de bază (13) este alcătuit din cele patru picioare ale mesei cu suporturi transversale ce trebuie montate. Instrumente necesare:
2 chei combinate
- Fixați cele patru picioare ale mesei (19) la colțurile mesei ferăstrăului. Rețineți că picioarele din spate trebuie montate astfel încât orificiile pentru montarea dispozitivelor de protectie a înclinării să fie îndreptate către partea din spate a mașinii.
- Montați traversele (A) în partea din față și în partea din spate, între picioare (13).
■ Montați traversele (A) în părțile laterale, între picioare (13).
Faceți acest lucru fixând fiecare traversă pe partea interioară, la fiecare picior de masă, cu două şuruburi, șaibe și piulite de blocare.
- Împingeti picioarele de cauciuc (17) pe picioarele de susținere.
- La sfârșit, fixați cele patru suporturi (21) la extensia de masă și la picioarele mesei.
Suporturile (21) sunt fixate cu şuruburi prin orificiile carcasei.
Notă: Așezați utilajul doar pe o suprafață plană, nealunecoasă. Utilajul nu trebuie să se clatine.
6.2 Montati protectia la înclinare (Fig. 2)
- Fixați protectția la înclinare de şuruburile posterioare de susținere cu şuruburi (A), șaibe, șaibe elastice și piulite.
6.3 Montarea ghidajului paralel (Fig. 3)
Introduceți ghidajul paralel (12) în șina scalei gradate. Verificați reglajul în deschizătură. Împingeți pârghia de blocare (10) în jos pentru a bloca în poziție limitatorul paralel (12). Pentru a obține o tăiere paralelă perfectă, trebuie să verificați în două poziții distanța dintre ghidaj și disc, cu o riglă gradată.
6.4 Montarea limitatorului transversal (Fig. 4)
Limitatorul transversal (11) este alcătuit din două părți – placa limitatorului (A) și reglajul unghiular (B) ce trebuie asamblate împreună.
- Introduceti placa limitatorului (A) în spațiile reglajului unghiular (B), utilizând ambele şuruburi de reglare (C). Apăsați în poziția corespunzătoare și strângeți şuruburile de reglare.
Împingeți bara glisantă (D) a limitatorului transversal în bara corespunzătoare a suprafeței mesei.
Operatorii dreptaci preferă să împingă limitatorul transversal în bara din stânga a suprafetei mesei.
6.5 Montarea apărătoarei de disc (Fig. 5)
Pericol de rănire! Discul ferăstrăului trebuie reglat la minim 30 mm înălțime.
■ Mai întâi montați manivela (2).
- Asezați discul în poziția cea mai de sus.
- Pozitionați apărătoarea discului pe pana de despicare (8) astfel încât şurubul (22) să intre în orificiu. Simultan, împingeti și strângeti bolțul.
6.6 Montarea furtunului de extractie (Fig. 6)
- Asezați furtunul de extractie (5) pe piesa de racord a apărătorii de disc (7).
- Cuplați furtunul de extractie (5) pe piesa de racord pentru aspiratie (23) de pe spatele aparatului
7 MOD DE UTILIZARE
Pericol de rănire! În eventualitatea unei defectiuni de funcționare, apăsați imediat butonul roșu 0 de pe întrerupătorul pornire/oprire și scoateți din priză.
7.1 Verificarea înainte de a porni dispozitivul!
Pericol de rănire! Dispozitivul poate fi pus în funcțiune doar dacă nu este defect. Dacă o componentă este defectă, acest lucru reprezintă un pericol și componenta trebuie înlocuită înainte de a folosi din nou dispozitivul.
Pentru a vă asigura că dispozitivul este în stare de funcționare sigură, verificați:
- Verificati dacă nu există defectiuni vizibile.
- Verificati dacă toate componentele sunt corect montate.
- Verificați dacă echipamentul funcționează corect.
- Verificati dacă discul funcționează liber.
- Verificați dacă şurubul de reglare pentru setarea unghiului de înclinare este strâns.
7.2 Butoanele
7.2.1 Întrerupătorul de pornire / oprire
- Pornirea: Ferăstrăul pornește prin apăsarea butonului verde I de pe întrerupătorul On / Off (1). Înainte de pornirea ferăstrăului, așteptați ca ferăstrăul să ajungă la turație maximă.
- Oprirea: Ferăstrăul se oprește prin apăsarea butonului roșu 0 de pe întrerupătorul On / Off (1).
7.2.2 Protectia la suprasarcină (18)
Mașina este prevăzută cu protecție la suprasarcină (18). Lăsați mașina să se răcească timp de 30 de minute înainte de a o porni din nou. Pentru aceasta, apăsați mai întâi butonul negru de lângă comutator, apoi apăsați butonul verde (1) pentru a reporni mașina.
7.2.3 Reglarea mecanismului la unghiul de înclinare.
Discul ferăstrăului se poate regla la orice unghi între 0° și 45°. Slăbiți butonul de blocare (3), apăsați manivela (2) și aduceți-o la unghiul de înclinare dorit, apoi strângeți butonul de blocare (3).
7.2.4 Maneta pentru setarea adâncimii de tăiere
Înălțimea de tăiere a discului trebuie reglată la înălțimea piesei de prelucrat. Discul trebuie reglat permanent la o înălțime mai mare cu un dinte față de piesa de prelucrat. Puteți efectua acest reglaj rotind către stânga sau către dreapta maneta.
Notă: Pentru a utiliza întregul interval de setări de 45°, adâncimea de tăiere trebuie redusă în consecință.
7.3 Limitatoarele piesei de prelucrat
7.3.1 Limitatorul unghiular
Limitatorul se poate regla cu maxim 120 mm pentru tăierea transversală.
Pericol de rănire! Nu apăsați limitatorul (Fig. 4, A) prea mult în direcția discului. Distanța dintre limitatorul (Fig. 4, A) și disc trebuie să fie de aproximativ 2 cm.
7.3.2 Tăierea în unghi (Fig. 7)
- Împingeti limitatorul unghiular (11) în bara adecvată de pe suprafata mesei.
- Slăbiti surubul de reqlare (A), setati unghiul potrivit si apoi strângeti din nou surubul.
- Dacă este necesar, apăsați placa limitatorului (C) înainte sau înapoi. În acest scop, slăbiti ambele șuruburi de reglare (B), apăsați placa limitatorului (C) și apoi strângeti din nou suruburile de reglare (B).
7.3.3 Reglarea sina de oprire a limitatorului paralel
Şina de oprire se poate demonta și se poate repozitiona după slăbirea ambelor piulițe fluture. Marginea superioară a limitatorului:
■ Pentru tăierea pieselor de prelucrat înalte
Marginea inferioară a limitatorului:
■ Pentru tăierea pieselor de prelucrat plate
- Dacă discul de ferăstrău este sub un anumit unghi.
7.3.4 Limitatorul paralel
- Slăbiti pârghia de blocare (10) rotind butonul.
- Setati limitatorul paralel la lătimea de tăiere corespunzătoare apăsând pe scală.
- Apăsati în jos pârghia de blocare (10).
7.4 Reglarea adâncimii de tăiere (Fig. 8)
Pericol de rănire! Părți ale corpului sau obiecte amplasate în zona de reglare pot fi prinse de discul în funcțiune! Reglați adâncimea de tăiere doar atunci când discul este în repaus!
■ Reglați adâncimea de tăiere rotind maneta (A).
- Rotirea în sens invers orar a manivelei reduce adâncimea de tăiere. Rotirea în sens orar a manivelei mărește adâncimea de tăiere.
Notă: Pentru a echilibra setarea adâncimii de tăiere, ridicați întotdeauna discul în poziția dorită.
Adâncimea de tăiere este setată optim atunci când discul este cu un dinte mai înalt decât piesa de prelucrat.
7.5 Setarea unghiului discului (Fig. 8)
Pericol de rănire! Părți ale corpului sau obiecte amplasate în zona de reglare pot fi prinse de discul în funcțiune! Reglați adâncimea de tăiere doar atunci când discul este în repaus!
■ Slăbiti şurubul de fixare (3).
- Reglați unghiul de înclinare necesar.
- Unghiul de înclinare reglat poate fi citit pe scală (4).
Strângeti surubul de fixare (3).
Note: Pentru a utiliza întregul interval de setări de 45°, adâncimea de tăiere trebuie redusă în consecință.
7.6 Tăierea
Pericol de rănire! Dacă distanța dintre limitatorul paralel și disc este mai mică de 120 mm, trebuie utilizată bagheta de împingere.
Pericol de rănire! Tineți întotdeauna piesa ghidată, nu secțiunea de piesă ce este debitată.
Deteriorarea maşinii!
Verificați cu atenție lemnul de procesat. Obiectele străine, precum cuiele, şuruburile sau alte obiecte similare pot deteriora grav maçina.
- Setați distanța dorită pe limitatorul paralel la disc.
- Setați unghiul dorit al limitatorului transversal.
- Setați adâncimea de tăiere a discului.
- Setați unghiul de înclinare dorit al discului.
- Asezați piesa de prelucrat din nou pe limitatorul transversal.
- Porniți ferăstrăul prin apăsarea butonului verde I de pe întrerupătorul On / Off (1).
- Apăsați uniform piesa de prelucrat spre față și spre spate și tăiați într-un singur proces Asigurați-vă că nu suprasolicitați ferăstrăul.
- Opriți unitatea de la butonul roșu 0 de pe întrerupătorul pornire/oprire (1) dacă nu continuați imediat lucrul.
8 CURĂȚAREA ȘI ÎNTRETINEREA
8.1 Curățarea și întreținerea – prezentare generală înainte de fiecare utilizare
| Ce? | Cum? |
| Verificați poziția și fixarea discului. | Schimbați discul. |
| Verificați cutia de rumeguș/praf a dispozitivului de protecție a discului.Înlăturați la nevoie rumegușul. | Utilizați aer comprimat sau o perie pentru a îndepărta rumegușul/praful. |
| Verificați dacă distanța dintre disc și pana de despicare este setată la 3-5 mm.Corectați la nevoie. | Reglați pana de despicare. |
| Verificați cablul de racordare să nu fie deteriorat. | Inspectați vizual și cereți înlocuirea cablului de către un electrician dacă este necesar. |
| În mod regulat și în funcție de condițiile de lucru. | |
| Ce? | Cum? |
| Racordurile cu şurub. | Verificați toate racordurile cu şurub și strângeti dacă este necesar. |
| Curățați de praf orificiile de ventilare de pe motor. | Îndepărtați rumegușul/praful cu un aspirator sau o perie. |
8.2 Curățarea aparatului
Pericol de electrocutare! Nu stropiți cu apă și nu expuneți la apă Nu utilizați detergenti sau solventi pentru curățare Acestea pot deteriora definitive aparatul. Piesele de plastic pot fi afectate de substanțele chimice.
Tratarea atentă și curățarea regulată vor asigura starea de funcționare și performanțe îndelungate.
- Îndepărtați murdăria cu o perie.
■ Ștergeti aparatul cu o cârpă umedă. - Păstrați orificiile de ventilare curate și fără praf.
8.3 Întreținerea aparatului
Pericol de rănire! Înainte de efectuarea oricăror lucrări de întreținere, asigurați-vă că aparatul este nealimentat cu energie (deconectați de la priză).
Pericol de rănire! Imediat după debitare, discul poate fi foarte fierbinte. Lăsați discul fierbinte să se răcească . Nu curățați un disc fierbinte cu lichide inflamabile.
Un disc imobil poate răni! La înlocuirea discului, utilizați mănuși.
8.3.1 Montarea și schimbarea discului ferăstrăului (Fig. 9)
Atenție! Decuplați de la sursa de alimentare cu energie electrică.
Atenție! Asigurați-vă că aveți o iluminare bună a carcasei ferăstrăului.
POWX07595 RO
■ Scoateți şurubul (24) din partea din față a inserției mesei.
■ Demontati insertia mesei.
- Utilizați manivela și rotiți-o spre stânga pentru a aduce discul ferăstrăului cât de sus se poate.
- Utilizați cheile (15) pentru a desface şurubul de pe disc (Fig. 9) și înlocuiti discul cu unul corespunzător. Observați direcția de funcționare! Vezi săgeata de pe disc. Dinții trebuie să fie îndreptați către întrerupătorul de pornire / oprire (1).
8.3.2 Reglarea penei de despicare (Fig. 10)
Spatiul dintre marginea exterioară a discului și pana de despicare (8) trebuie să fie de 3-8 mm.
- Aduceți discul în poziția 0° și strângeti.
- Aduceți discul în poziția superioară.
■ Demontați dispozitivul de protectie pentru disc.
■ Demontați suprafața mesei. - Slăbiți puțin șurubul (A) cu o cheie combinată până când este eliberată pana de despicare (8) (nu scoateti șurubul).
- Reglați pana de despicare mai sus sau mai jos, împingând în sus sau în jos pe toată distanta orificiului.
- Montați toate piesele demontate în ordine inversă.
9 DEPOZITAREA, TRANSPORTUL
9.1 Depozitarea
Pericol de rănire! Depozitați utilajul astfel încât să nu poată fi pornit de persoane neautorizate. Asigurați-vă că nimeni nu se poate răni pe unitatea depozitată.
Deteriorarea utilajului! Nu depozitați în mediu umed fără protecție.
9.2 Transportul
Notă: Ridicati unitatea doar de mânere.
- Îndoiti în jos discul cât este posibil.
- Componentele care trec de disc trebuie demontate.
- Transportați utilajul cu ajutorul unei alte persoane și ținând de mânere.
- La expediere, utilizati, pe cât posibil, ambalajele originale.
10 DATE TEHNICE
| Tensiune nominală | 220-240 V |
| Frecvență nominală | 50 Hz |
| Putere nominală consumată | S1:1800 W S6 20% 2200 W |
| Clasă de protectie | II |
| Turații la ralanti | 5000 min-1 |
| Diametru disc (extern) | 254 mm |
| Orificiu disc (interior) | 30 mm |
| Grosime disc | 2,8 mm |
| Număr de dinți | 24T |
| Adâncime maximă de tăiere la 90° | 85 mm |
| Adâncime maximă de tăiere la 45° | 63 mm |
| Dimensiuni masă | 640 x 485 mm |
| Înălțime masă (+ suport) | 820 mm |
| Evacuare extractor de praf | ∅ 35,5 mm |
1 ZASTOSOWANIE....3
