| Typ výrobku | Stolová píla |
| Značka | PowerPlus |
| Model | POWX07595 |
| Menovitý výkon | 2000 W (S6 25%) / 1800 W (S1) |
| Menovité napätie | 220-240 V ~ 50 Hz |
| Otáčky | 5000 min⁻¹ |
| Priemer kotúča | 250 mm |
| Priemer otvoru kotúča | 30 mm |
| Hrúbka kotúča | 2,8 mm |
| Počet zubov | 24 |
| Maximálna hĺbka rezu pri 90° | 85 mm |
| Maximálna hĺbka rezu pri 45° | 63 mm |
| Rozmery stola | 563 x 583 mm |
| Výška stola (s podstavcom) | 820 mm |
| Stupeň ochrany | II |
| Hmotnosť | Približne 35 kg |
| Uhol sklonu kotúča | 0° až 45° |
| Hlavné funkcie | Pozdĺžny rez, priečny rez, rez pod uhlom |
| Bezpečnostné vybavenie | Kryt kotúča, rozťahovací klin, posunovač, stabilizačné zariadenie |
| Údržba a čistenie | Čistiť kefou alebo vlhkou handričkou; pravidelne kontrolovať kotúč a spoje |
| Náhradné diely a opraviteľnosť | Vymeniteľný pílový kotúč (štandardné 250x30 mm); kľúče sú súčasťou balenia na výmenu |
Často kladené otázky - POWX07595 PowerPlus
Otázky používateľov k POWX07595 PowerPlus
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Píla vo formáte PDF zadarmo! Nájdite svoj návod POWX07595 - PowerPlus a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. POWX07595 značky PowerPlus.
NÁVOD NA OBSLUHU POWX07595 PowerPlus
5.3 Prítlačná tyčka....5
6 ROZBALENÍ A MONTÁŽ 5
6.1 Montáž (obr. 1)....6
4.1 Varovania týkajúce sa ochranných prvkov 4
4.2 Varovania týkajúce sa rezacích postupov....4
4.3 Príčiny vyhodenia a súvisiace varovania ....4
4.4 Varovania týkajúce sa prevádzkových postupov stolnej píly .....5
5 BEZPEČNOSTNÉ ZARIADENIE .... 5
5.1 Štiepací klin....5
5.2 Chranič pílového kotúča....5
5.3 Zatláčacia tyč 5
6 VYBALENIE A MONTÁŽ 6
6.1 Montáž (obr. 1)....6
6.2 Pripevnenie ochrany proti preklopeniu (obr. 2)....6
6.3 Montáž paralelnej zarážky (obr. 3) 6
6.5 Montáž chránica pilového kotúča (obr. 5)....7
6.6 Montáž vysávacej hadice (obr. 6)....7
7 PREVÁDZKA....7
7.2.4 Ručná kl'uka pre nastavenie výšky rezania....7

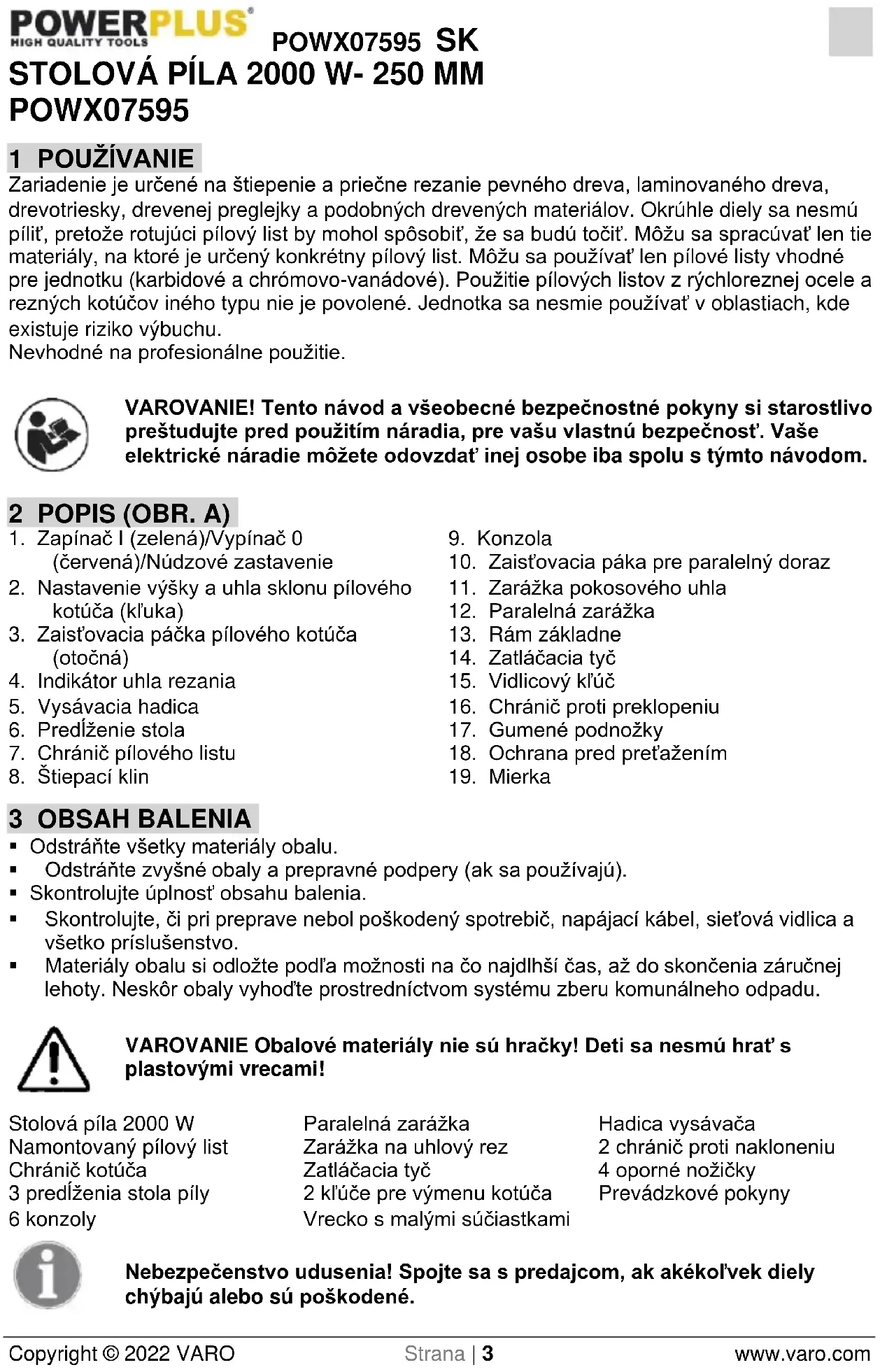

Zariadenie je určené na štiepenie a priečne rezanie pevného dreva, laminovaného dreva, drevotriesky, drevenej preglejky a podobných drevených materiálov. Okrúhle diely sa nesmú pílit, pretože rotujúci pílový list by mohol spôsobit, že sa budú točit. Môžu sa spracúvat' len tie materiály, na ktoré je určený konkrétny pílový list. Môžu sa používat' len pílové listy vhodné pre jednotku (karbidové a chrómovo-vanádové). Použitie pílových listov z rýchloreznej ocele a rezných kotúčov iného typu nie je povolené. Jednotka sa nesmie používat' v oblastiach, kde existuje riziko výbuchu.
Nevhodné na profesionálne použitie.
VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštuđujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdat' inej osobe iba spolu s týmto návodom.
2 POPIS (OBR. A)
- Zapínač I (zelená)/Vypínač 0 (červená)/Núdzové zastavenie
- Nastavenie výšky a uhla sklonu pílového kotúča (kl'uka)
- Zaist'ovacia páčka pílového kotúča (otočná)
- Indikátor uhla rezania
- Vysávacia hadica
- Prediženie stola
- Chránič pílového listu
-
Štiepací klin
-
Konzola
- Zaistovacia páka pre paralelný doraz
- Zarážka pokosového uhla
- Paralelná zarážka
- Rám základne
- Zatláčacia tyč
- Vidlicový klúč
- Chranič proti preklopeniu
- Gumené podnožky
- Ochrana pred preťažením
- Mierka
3 OBSAH BALENIA
- Odstráňte všetky materiály obalu.
- Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú).
■ Skontrolujte úplnosť obsahu balenia. - Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sieťová vidlica a všetko príslušenstvo.
- Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu.
VAROVANIE Obalové materiály nie sú hračky! Deti sa nesmú hrat's plastovými vrecami!
Stolová píla 2000 W
Namontovaný pílový list
Chránič kotúča
3 predlženia stola píly
6 konzoly
Paralelná zarážka
2 klúče pre výmenu kotúča
Vrecko s malými súčiastkami
Hadica vysávača
2 chránič proti nakloneniu
4 oporné nožičky
Prevádzkové pokyny
Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékol'vek diely chýbajú alebo sú poškodené.
4 DODATOČNÉ BEZPEČNOSTNÉ POKYNY
4.1 Varovania týkajúce sa ochranných prvkov
- Ponechajte ochranné prvky na mieste. Ochranné prvky musia byť vo funkčnom stave a správne nainštalované.
- Vždy používajte ochranný kryt listu píly a rezací klin pri všetkých postupoch zahrňajúcich rezanie.
- Okamžite znovu pripojte ochranný systém hneď po dokončení operácie (napríklad pri rozmietacích rezoch) vyžadujúcej odstránenie ochranného prvku či rezacieho klinu.
- Uistite sa, že sa list píly nedotýka ochranného prvku, rezacieho klinu ani obrobka, než zapnete spínač.
■ Upravte polohu rezacieho klinu podľa pokynov v tomto návode.
■ Aby plnil rezací klin svoju funkciu, musí byt' zaseknutý do obrobka.
■ Použite vhodný list píly pre daný rezací klin.
4.2 Varovania týkajúce sa rezacích postupov
Nikdy neumiestňujte prsty ani ruky do blízkosti listu píly ani do jednej roviny s ňou.
- Obrobok podávajte na list píly alebo rezač iba proti smeru rotácie.
- Nikdy nepoužívajte uhlové pravítko na podávanie obrobka pri pozdížnych rezoch a nikdy nepoužívajte vodiaci prvok pre pozdížne rezy pri priečnych rezoch pomocou uhlového pravítka.
- Pri pozdížnych rezoch vždy aplikujte podávaciu silu na obrobok medzi vodiacim prvkom a listom píly. Ak je vzdialenost' medzi vodiacim prvkom a listom píly menšia než 150 mm, použite posúvací prvok – ak je vzdialenost' menšia ako 50 mm, použite posúvací blok.
- Používajte iba posúvací prvok dodaný výrobcom alebo vyrobený v súlade s pokynmi.
- Nikdy nepoužívajte poškodený ani skrátený posúvací prvok.
- Nevykonávajte žiadny postup „volnou rukou“. Vždy používajte na umiestnenie a vedenie obrobka bud’ uhlové pravítko, alebo vodiaci prvok.
■ Nikdy nenat'ahuite ruku okolo alebo nad točiacim sa listom píly. - Poskytnite dodatočnú oporu obrobku na zadnej a/alebo bočných stranách rezacieho stola pre dlhé a/alebo široké obrobky, aby ste zachovali ich vodorovnú polohu.
- Obrobok podávajte rovnomernou rýchlostou. Nekrúťte obrobkom ani ho nezohýbajte. Ak dôjde k zaseknutiu obrobku, okamžite vypnite nástroj, odpojte ho od napájania a potom zaseknutie odstráňte.
■ Neodstraňuite odrezky materiálu, kým je píla spustená. - Pri pozdížnom rezaní obrobkov tenších ako 2 mm použite pomocný vodiaci prvok, ktorý je v kontakte s doskou stola.
4.3 Príčiny vyhodenia a súvisiace varovania
Vyhodenie predstavuje náhlu reakciu obrobka v dôsledku stlačenia alebo zaseknutia listu píly alebo nerovného rezu v obrobku vzhľadom k listu píly, prípadne v dôsledku zaseknutia obrobka medzi listom píly a vodiacim prvkom či iným pevným predmetom.
Pri vyhodení obyčajne dochádza k zdvihnutiu obrobka zo stola zadnou časťou listu čepele. Obrobok je potom vymrštený smerom k obsluhe.
Vyhodenie je dôsledkom nesprávneho používania píly a/alebo nesprávnych prevádzkových postupov či podmienok, a môžete sa mu vyhnút' použitím správnych opatrení, ako je to uvedené nižšie.
- Nikdy nestojte priamo v línii listu píly. Vždy stojte na rovnakej strane listu píly, ako sa nachádza vodiaci prvok.
-
Nikdy nenat'ahujte ruku nad ani za list pily, aby ste potiahli alebo podopreli obrobok.
-
Nikdy nedržte rezaný obrobok a netlačte ho na točiaci sa list píly.
Zarovnajte vodiaci prvok tak, aby bol rovnobežný s listom píly. - Použite prítlačný hrebeň na vedenie obrobku po stole a popri vodiacom prvku, ak vykonávate neúplné rezy, napríklad rozmietacie rezy.
- Zachovajte zvláštnu opatrnost' pri rezaní do slepých oblastí zostavených obrobkov.
- Podoprite veľké panely tak, aby ste minimalizovali riziko stlačenia listu píly a vyhodenia obrobka.
- Zachovajte zvláštnu opatrnost' pri rezaní obrobka, ktorý je skrútený, obsahuje suky alebo nerovnosti, prípadne nemá rovný okraj, ktorý znemožňuje jeho vedenie pomocou uhlového pravítka alebo popri vodiacom prvku.
- Nikdy nerežte viac ako jeden obrobok – obrobky nestohujte ani zvislo ani vodorovne.
- Ak znova spúšťate pílu, pričom sa list píly nachádza v obrobku, vystredťe list píly v záreze tak, aby neboli zuby píly zarezané do materiálu.
- Uchovávajte listy píly čisté, ostré a v dostatočnom počte. Nikdy nepoužívajte nerovné listy píly ani listy píly s prasknutými alebo zlomenými zubami.
4.4 Varovania týkajúce sa prevádzkových postupov stolnej píly
- Ak odstraňujete vložku stola, meníte list píly alebo upravujete polohu rezacieho klinu alebo ochranného prvku listu píly, prípadne ak nechávate stroj bez dozoru, vypnite stolnú pílu a odpojte napájaciu šnúru.
- Nikdy nenechávajte stolnú pílu bežat' bez dozoru. Vypnite ju a od nástroja neodchádzajte, kým sa úplne nezastaví.
- Umiestnite stolnú pílu na dobre osvetlené a rovné miesto, kde si môžete udržat' stabilný postoj a rovnováhu. Mali by ste ju inštalovať na miesto, ktoré poskytuje dostatok priestoru pre jednoduché zvládnutie zamýšľaných veľkostí obrobkov.
- Často upratujte a odstraňujte piliny spod rezacieho stola a/alebo zo zariadenia na zachytávanie prachu.
- Stolná píla musí byt' pripevnená.
- Pred zapnutím stolnej píly odstráňte zo stola nástroje, odrezky dreva atd'.
- Vždy používajte listy pily so správnou veľkosťou a tvarom (kosoštvorcové alebo okrúhle) otvorov na vreteno.
- Nikdy nepoužívajte poškodené alebo nesprávne montážne prvky listu píly, ako sú príruby, podložky listu píly, skrutky či matky.
- Nikdy nestojte na stolnej píle a nepoužívajte ju ako podnožku na dosiahnutie vyššie položených miest.
- Uistite sa, že je list píly nainštalovaný tak, aby sa točil v správnom smere. Nepoužívajte brúsne kotúče, rotačné brúsky ani drôtené brúsky na brúsenie listu píly.
5 BEZPEČNOSTNÉ ZARIADENIE
5.1 Štiepací klin
Štiepací klin (8) zabraňuje, aby sa obrobok zachytil zostupujúcimi zubami a bol vyhodený k operátorovi. Štiepací klin musí počas prevádzky ostať na svojom mieste.
5.2 Chránič pílového kotúča
Chránič pílového kotúča (7) chráni používateľa od náhodného kontaktu s pílovým kotúčom a od vyletujúcich úlomkov. Chránič pílového kotúča musí počas prevádzky vždy ostať na svojom mieste.
5.3 Zatláčacia tyč
Zatláčacia tyč (14) slúži ako predlženie ruky a chráni používatel'a od náhodného kontaktu s pílovým kotúčom. Zatláčacia tyč sa musí použit' vtedy, ked' je medzera medzi zarážkou a pílovým kotúčom menej ako 120 mm.
6 VYBALENIE A MONTÁŽ
Jednotky vybal'te a zabezpečte, aby boli prítomné všetky časti.
Znížte pílový kotúč pod povrch stola (pozri 8.4 Nastavenie výšky rezania).
Stôl píly prevráťte hornou stranou dole.
Poznámka: V prípade, že niektoré časti chýbajú alebo sú poškodené, kontaktujte predajcu.
Diely zostavy sú uložené v kartónovom balení pod motorom stroja!
6.1 Montáž (obr. 1)
Najprv pripojte l'avé, pravé a zadné predlženia stola k stolovej píle (bez konzol).
Namontujte rám základne a pripevnite ho k stolovej píle.
Rám základne (13) pozostáva zo 4 nôh s priečnymi výstužami, ktoré sa musia namontovať.
2 kombinované klúče.
- Pripevnite všetky štyri nohy (19) do rohov stolovej píly. Nezabúdajte, že nohy na zadnej strane musia byť namontované tak, aby otvory na montáž ochrán proti preklopeniu smerovali k zadnej časti stroja.
- Namontujte krížové výstuže (A) na prednej a zadnej strane medzi nohy (13).
■ Namontujte krížové výstuže (A) na boky medzi nohy (13).
Pri montáži upevnite všetky krížové výstuže na všetkých stolových nohách dvoma skrutkami, podložkami a zaistovacími maticami.
■ Gumené podnožky (17) zatlačte na oporné nožičky.
- Nakoniec zarovnajte štyri podpery (21) s predlžením stola a nohami stola.
Konzoly (21) sa inštalujú cez skrutkové otvory v kryte.
Poznámka: Zariadenie umiestnite len na rovný, nešmykl'avý povrch. Zariadenie sa nesmie kývat'.
6.2 Pripevnenie ochrany proti preklopeniu (obr. 2)
- Priskrutkujte ochranu proti preklopeniu k zadným oporným nohám pomocou skrutiek (A), podložiek, pružinových podložiek a matíc.
6.3 Montáž paralelnej zarážky (obr. 3)
Vložte paralelnú zarážku (12) do kol'ajničky meracej stupnice. Skontrolujte nastavenia v okienku. Zaistovaciu páku (10) zatlačte nadol, aby zaistila paralelnú zarážku (12) na svoje miesto. Aby ste získali vynikajúci paralelný rez, mali by ste skontrolovať medzeru medzi zarážkou a pílovým kotúčom v dvoch polohách pomocou metrového pravítka.
Zarážka pokosového uhla (11) sa skladá z dvoch častí - dorazovej dosky (A) a nastavenia uhla (B), ktoré musia byť spolu zmontované.
- Dorazovú dosku (A) vložte do medzier nastavenia uhla (B) oboma nastavovacími skrutkami (S), zatlačte do požadovanej polohy a utiahnite nastavovacími skrutkami.
6.5 Montáž chrániča pílového kotúča (obr. 5)
Nebezpečenstvo zranenia! Pílový kotúč musí byt' nastavený aspoň na 30 mm výšku.
- Najskôr namontujte kl'uku (2).
- Umiestnite kotúč do najvyššej polohy.
- Ochranu pílového kotúča umiestnite na štiepací klin (8) tak, aby skrutka (22) zapadla do otvoru. Zatlačte na skrutku a zároveň ju dotiahnite.
6.6 Montáž vysávacej hadice (obr. 6)
Vysávaciu hadicu (5) položte na spojovací diel chrániča pílového kotúča (7).
- Vysávaciu hadicu (5) položte na vysávací spojovací diel (23) na zadnej strane nástroja.
7 PREVÁDZKA
Nebezpečenstvo zranenia! V prípade funkčnej chyby okamžite stlačte tlačidlo 0 na hlavnom vypínači a odpojte.
Nebezpečenstvo zranenia! Zariadenie možno uviest' do prevádzky, len ak nie sú prítomné žiadne chyby. Ak chybný diel spôsobuje nebezpečenstvo, treba ho vymenit' a až potom možno zariadenie opät' používat'.
Skontrolujte, či je zariadenie v bezpečnom prevádzkovom stave:
■ Skontrolujte, či nie sú viditeľné žiadne chyby.
■ Skontrolujte a ubezpečte sa, že všetky komponenty zariadenia sú správne namontované.
- Skontrolujte a ubezpečte sa, že bezpečnostné zariadenie správne funguje.
■ Skontrolujte a ubezpečte sa, že pílový kotúč vol'ne beží.
- Skontrolujte, či je utiahnutá nastavovacia skrutka pre nastavenia uhla naklonenia.
7.2 Ovládacie prvky
- Zapnutie: Stlačenie zeleného tlačidla I na hlavnom vypínači (1) zapne pílu. Pred spustením píly počkajte, kým kotúč nedosiahne plnú rýchlost.
- Vypnutie: Stlačenie červeného tlačidla 0 na hlavnom vypínači (1) vypne pílu.
Stroj je vybavený ochranou pred preťažením (18). Stroj nechajte najprv aspoň 30 minút vychladit, až potom ho znovu zapnite. Na zapnutie stlačte čierne tlačidlo vedľa spínača, potom stlačte zelené tlačidlo (1), aby ste znovu zapli stroj.
7.2.3 Nastavovací mechanizmus pre uhol naklonenia
Kotúč je možné nastavit' na l'ubovoľný uhol medzi 0° a 45°. Povol'te zaist'ovaciu páčku (3), stlačte kluku (2) a otočte na požadovaný uhol sklonu. Utiahnite zaist'ovaciu páčku (3).
7.2.4 Ručná kluka pre nastavenie výšky rezania
Výška rezania pílového kotúča musí byť upravená podľa výšky obrobku. Pílový kotúč sa musí vždy nastavit’ o jeden zub kotúča vyššie, ako je obrobok. Môžete to nastavit’ otočením ručnej klúky doľava alebo doprava.
Nebezpečenstvo zranenia! Zarážku nezatláčajte (obr. 4, A) príliš d'aleko v smere pílového kotúča. Medzera medzi zarážkou (obr. 4, A) a pílovým kotúčom by mala byt' približne 2 cm.
7.3.3 Nastavenie dorazovej lišty paralelného dorazu
Dorazovú lištu možno odstránit' a prepolohovat' po uvoľnení oboch krídlových matíc: Vysoký dorazový okraj:
- Na pílenie vysokých obrobkov.
Nízky dorazový okraj: - Na pílenie plochých obrobkov.
- Ak je pílový kotúč nastavený do uhla.
7.4 Nastavenie výšky rezania (obr. 8)
Nebezpečenstvo zranenia! Časti tela alebo predmety umiestnené v oblasti nastavenia môžu byt' zachytené pohybujúcim sa pilovým kotúčom! Výšku rezu nastavujte len vtedy, ked' je pilový kotúč v nečinnosti!
■ Výšku rezania nastavte otáčaním ručnej kl'uky (A).
- Otáčaním ručnej klúky proti smeru hodinových ručičiek znížite híbku rezania. Otáčaním ručnej klúky v smere hodinových ručičiek zvýšite híbku rezania.
Poznámka: Na vyváženie vôle v nastavení výšky rezania vždy zvýšte pílový kotúč zospodu požadovanej polohy.
Výška rezania je optimálne nastavená vtedy, ked' je pilový kotúč o jeden pilový zub vyššie ako obrobok.
7.5 Nastavenie uhla pílového kotúča (obr. 8)
Nebezpečenstvo zranenia! Časti tela alebo predmety umiestnené v oblasti nastavenia môžu byt' zachytené pohybujúcim sa pilovým kotúčom! Uhol pilového kotúča nastavujte len vtedy, keď je pilový kotúč v nečinnosti!
■ Uvolnite upevňovaciu skrutku (3).
- Nastavte požadovaný uhol naklonenia.
- Nastavenie uhla naklonenia môžete prečítať na stupnici (4).
■ Utiahnite upevňovaciu skrutku (3).
Nebezpečenstvo zranenia! Ked' je medzera medzi paralelným dorazom a pílovým kotúčom menej ako 120 mm, musíte použit' zatláčaciu tyč.
Nebezpečenstvo zranenia! Vždy držte vedený obrobok, nie čast' obrobku, ktorá sa reže.
Poškodenie stroja
Drevo spracúvajte opatrne. Cudzie predmety, ako napr. klince, skrutky a iné podobné predmety môžu vážne poškodit' jednotku.
Nastavte požadovanú medzeru od paralelného dorazu k pílovému kotúča.
■ Nastavte požadovaný uhol priečneho dorazu.
- Nastavte výšku rezania pílového kotúča.
■ Nastavte požadovaný uhol naklonenia pílového kotúča.
- Obrobok umiestnite proti priečnemu dorazu.
Kotúčovú stolovú pílu zapnite stlačením zeleného tlačidla I na hlavnom vypínači (1).
- Obrobok zatláčajte rovnomerne dozadu a píl'te v jednom procese. Zabezpečte, aby píla nebola preťažená.
- Ak neplánujete okamžite pokračovat' v práci, jednotku vypnite použitím červeného tlačidla 0 hlavného vypínača (1).
8 ČISTENIE A ÚDRŽBA
8.1 Čistenie a údržba - prehl'ad
| Čo? | Ako? |
| Skontrolujte pílový kotúč, aby ste zabezpečili, že je správne umiestnený a upevnite ho na svojom mieste. | Výmena pílového kotúča. |
| Skontrolujte, či sa v skrinke chrániča pílového kotúča nenachádzajú úlomky dreva/piliny. V prípade potreby úlomky odstráňte. | Na odfúknutie úlomkov/pilín použite stlačený vzduch alebo kefku. |
| Skontrolujte, či je medzera medzi pílovým kotúčom a štiepacím klinom nastavená na 3 až 5 mm. V prípade potreby opravte. | Nastavenie štiepacieho uhla. |
| Skontrolujte, či nie je poškodený spojovací kábel. | Vizuálne skontrolujte a kábel v prípade potreby dajte vymeniť elektrikárovi. |
| Pravidelne a podľa prevádzkových podmienok | |
| Čo? | Ako? |
| Skrutkové spoje. | Skontrolujte všetky skrutkové spoje a v prípade potreby ich utiahnite. |
| Vyčistite ventilačné otvory na motor a odstráňte z nich prach. | Na odstránenie úlomkov/pilín použite vysávač alebo kefku. |
8.2 Čistenie zariadenia
Riziko zásahu elektrickým prúdom! Nikdy nestriekajte vodou ani nevystavujte vode. Na čistenie nepoužívajte čistiace prostriedky alebo rozpúšťadlá. Môžu spôsobit' neopravitelné poškodenie jednotky. Plastové diely môžu skorodovat' v dôsledku pôsobenia chemikálií.
Starostlivé ošetrovanie a pravidelné čistenie zabezpečí, že jednotka zostane funkčná a bude dlho dobre fungovat'.
■ Nečistoty odstráňte kefkou.
- Nástroj utrite vlhkou handričkou.
- Ventilačné otvory udržiavajte čisté a bez prachu.
8.3 Údržba jednotky
Nebezpečenstvo zranenia! Pred vykonávaním údržbárskych prác zabezpečte, aby bolo zariadenie odpojené od elektriny (odpojte napájanie).
Nebezpečenstvo zranenia! Krátko po pílení môže byt' pílový kotúč veľmi horúci. Horúci pílový list nechajte vychladnút'. Horúci pílový list nikdy nečistite horľavými kvapalinami.
Nečinný pílový list môže spôsobit' zranenie! Pri výmene pílového listu používajte rukavice.
8.3.1 Inštalácia a výmena pílového listu
Varovanie! Odpojte od napájacieho zdroja.
- Vyberte skrutku (24) na prednej strane vložky stola.
■ Vyberte vložku stola. - Použite kl'uku a otáčajte doľava, aby sa pílový list dostal čo najvyššie.
- Pomocou klúčov (15) odskrutkujte skrutku na pílovom liste (obr. 9) a list vymeňte za vhodnú náhradu. Dbajte na smer prevádzky! Pozrite si šípku na pílovom liste. Zuby musia smerovať k hlavnému vypínaču (1).
8.3.2 Nastavenie štiepacieho klinu (obr. 10)
Medzera medzi vonkajšou hranou pílového listu a štiepacím klinom (8) musí byt' tri až pät' milimetrov.
- Uhol pílového listu nastavte na 0° a utiahnite.
- Pílový list zavedte do hornej polohy.
- Odoberte chránič pílového listu.
- Odoberte povrch stola.
- Mierne povol'te skrutku (A) vhodným kombinačným klúčom, kým neuvol'níte štiepací klin (8) (neodstraňujte skrutku).
- Nastavte štiepací klin nižšie alebo vyššie zatlačením nahor alebo nadol v dlhom otvore.
- Všetky demontované časti namontujte v opačnom poradí.
9 SKLADOVANIE, PREPRAVA
9.1 Skladovanie
Nebezpečenstvo zranenia! Jednotku skladujte takým spôsobom, aby ju nemohli zapnút' neoprávnené osoby. Zabezpečte, aby sa na skladovanej jednotke nemohol nikto zranit'.
Poškodenie stroja! Neskladujte nechránený stroj vo vlhkom prostredí.
9.2 Preprava
- Kl'ukou posuňte pílový list čo najnižšie.
- Časti, ktoré pretřčajú za pílu, by ste mali odstránit'.
- Jednotku prepravujte s pomocou inej osoby a použitím rukováti.
- Pri zasielaní používajte podľa možnosti originálne balenie.
10 TECHNICKÉ ÚDAJE
| Menovité napätie | 220-240 V |
| Menovitá frekvencia | 50 Hz |
| Menovitý príkon | S1:1800 W S6 25 % 2000 W |
| Ochranná trieda | II |
| Rýchlost' vol'nobežných otáčok | 5000 min-1 |
| Priemer pílového listu (vonkajší) | 250 mm |
| Otvor pílového listu (vnútorný) | 30 mm |
| Hrúbka pílového listu | 2,8 mm |
| Počet zubov | 24 T |
| Max. híbka rezania pri 90° | 85 mm |
| Max. híbka rezania pri 45° | 63 mm |
| Vel'kost' stola | 563 x 583 mm |
| Výška stola (+ stojan) | 820 mm |
| Vývod vysávaného prachu | ∅ 35,5 mm |
1 DOMENII DE UTILIZARE....3
2 DESCRIERE (FIG. A) 3
3 CONTINUTUL PACHETULUI 3
4 AVERTISMENTE DE SIGURANTĂ SUPLIMENTARE...... 4
