| Tipo di prodotto | Sega da banco |
| Marca | PowerPlus |
| Modello | POWX07595 |
| Potenza nominale | 2000 W (S6 25%) / 1800 W (S1) |
| Tensione nominale | 220-240 V ~ 50 Hz |
| Velocità di rotazione | 5000 min⁻¹ |
| Diametro della lama | 250 mm |
| Foro della lama | 30 mm |
| Spessore della lama | 2,8 mm |
| Numero di denti | 24 |
| Profondità di taglio max. a 90° | 85 mm |
| Profondità di taglio max. a 45° | 63 mm |
| Dimensioni del tavolo | 563 x 583 mm |
| Altezza del tavolo (con supporto) | 820 mm |
| Classe di protezione | II |
| Peso | Circa 35 kg |
| Angolo di inclinazione della lama | 0° a 45° |
| Funzioni principali | Taglio longitudinale, taglio trasversale, taglio ad angolo |
| Dispositivi di sicurezza | Protezione lama, coltello divisore, spingitore, dispositivo anti-ribaltamento |
| Manutenzione e pulizia | Pulire con una spazzola o un panno umido; controllare regolarmente la lama e i collegamenti |
| Parti di ricambio e riparabilità | Lama di ricambio intercambiabile (rif. standard 250x30 mm); chiavi fornite per la sostituzione |
Domande frequenti - POWX07595 PowerPlus
Domande degli utenti su POWX07595 PowerPlus
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale POWX07595 - PowerPlus e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. POWX07595 del marchio PowerPlus.
MANUALE UTENTE POWX07595 PowerPlus
IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE
PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL
NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING
DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING
SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN
FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS
2 DESCRIZIONE (FIG. A) 3
3 DISTINTA DEI COMPONENTI....3
4 ULTERIORI ISTRUZIONI DI SICUREZZA....4
4.1 Avvertenze relative alle protezioni....4
4.2 Avvertenze relative alle procedure di taglio....4
4.3 Le cause del contraccolpo e relative avvertenze....4
4.4 Avvertenze relative alla procedura di funzionamento della sega da banco......5
5 DISPOSITIVI DI SICUREZZA 5
5.3 Astina di spinta 6
6 DISIMBALLAGGIO E MONTAGGIO 6
6.1 Montaggio (Fig. 1)....6
6.2 Collegare la protezione antiribaltamento (Fig. 2)....6
6.3 Montaggio della spondina parallela (Fig. 3)....6
6.4 Montaggio del fermo per tagli obliqui (Fig. 4)....6
6.5 Montaggio del coprilama (Fig. 5)....7
6.6 Montaggio del flessibile di aspirazione (Fig. 6)....7
7 FUNZIONAMENTO 7
7.1 Controllare prima di avviare l'apparecchio!....7
7.2 Componenti per la messa in funzione....8
7.2.1 Interruttore on/off 8
7.2.2 Protezione da sovraccarico (18)....8
7.2.3 Impostazione del meccanismo per l'angolo di inclinazione....8
7.2.4 Manovella per l'impostazione dell'altezza di taglio....8
7.3 Fermi per il pezzo in lavorazione 8
7.3.1 Fermo per tagli obliqui....8
7.3.2 Tagli obliqui (Fig. 7)....8
7.3.3 Impostazione della battuta del fermo parallelo....8
7.3.4 Fermo parallelo....9
POWERPLUS® HIGH QUALITY TOOLS
POWX07595 IT
7.4 Impostazione dell'altezza di taglio (Fig. 8)....9
7.5 Impostazione dell'angolo di taglio (Fig. 8)....9
7.6 Taglio....9
8 PULIZIA E MANUTENZIONE 10
8.1 Operazioni di pulizia e manutenzione – Quadro riassuntivo....10
8.2 Pulizia dell'apparecchio....10
8.3 Manutenzione dell'apparecchio 11
8.3.1 Montaggio e sostituzione della lama (Fig. 9)....11
8.3.2 Regolazione del cuneo fenditore (Fig. 10)....11
9 IMMAGAZZINAGGIO, TRASPORTO 11
9.1 Immagazzinaggio 11
9.2 Trasporto....12
10 DATI TECNICI 12

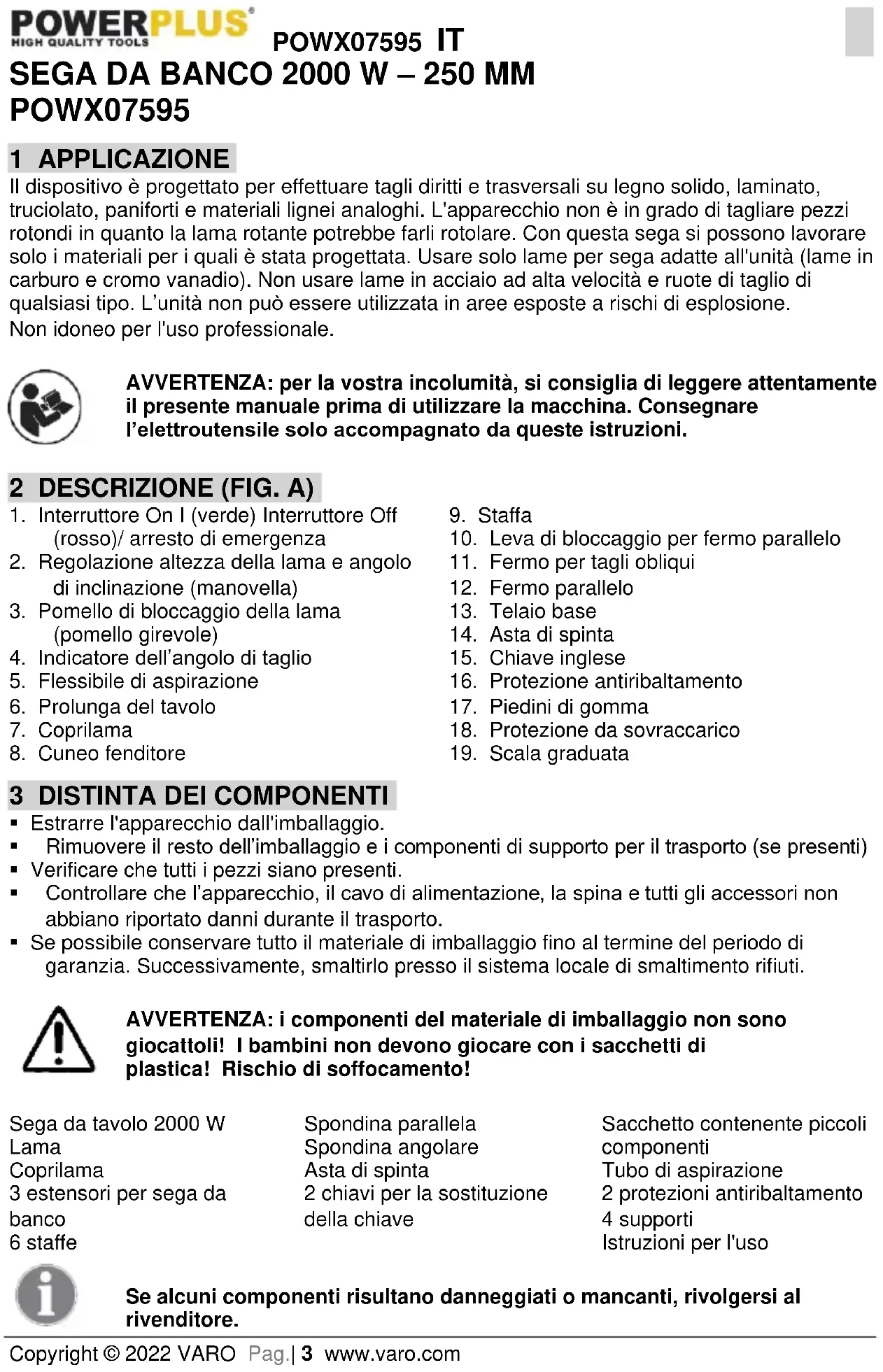

SEGA DA BANCO 2000 W - 250 MM POWX07595
1 APPLICAZIONE
Il dispositivo è progettato per effettuare tagli diritti e trasversali su legno solido, laminato, truciolato, paniforti e materiali lignei analoghi. L'apparecchio non è in grado di tagliare pezzi rotondi in quanto la lama rotante potrebbe farli rotolare. Con questa sega si possono lavorare solo i materiali per i quali è stata progettata. Usare solo lame per sega adatte all'unità (lame in carburo e cromo vanadio). Non usare lame in acciaio ad alta velocità e ruote di taglio di qualsiasi tipo. L'unità non può essere utilizzata in aree esposte a rischi di esplosione. Non idoneo per l'uso professionale.
AVVERTENZA: per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.
2 DESCRIZIONE (FIG. A)
- Interruttore On I (verde) Interruttore Off (rosso)/ arresto di emergenza
- Regolazione altezza della lama e angolo di inclinazione (manovella)
- Pomello di bloccaggio della lama (pomello girevole)
- Indicatore dell'angolo di taglio
- Flessibile di aspirazione
- Prolunga del tavolo
- Coprilama
-
Cuneo fenditore
-
Staffa
- Leva di bloccaggio per fermo parallelo
- Fermo per tagli obliqui
- Fermo parallelo
- Telaio base
- Asta di spinta
- Chiave inglese
- Protezione antiribaltamento
- Piedini di gomma
- Protezione da sovraccarico
- Scala graduata
3 DISTINTA DEI COMPONENTI
■ Estrarre l'apparecchio dall'imballaggio.
■ Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti)
■ Verificare che tutti i pezzi siano presenti.
- Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
- Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.
AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!
Sega da tavolo 2000 W
Lama
Coprilama
3 estensori per sega da banco
6 staffe
Spondina parallela
Spondina angolare
Asta di spinta
2 chiavi per la sostituzione
della chiave
Sacchetto contenente piccoli
componenti
Tubo di aspirazione
2 protezioni antiribaltamento
4 supporti
Istruzioni per l'uso
Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.
4 ULTERIORI ISTRUZIONI DI SICUREZZA
4.1 Avvertenze relative alle protezioni
- Mantenere le protezioni in posizione. Le protezioni devono essere in buone condizioni di efficienza e montate correttamente.
- Usare sempre il coprilama e il cuneo per ogni operazione di taglio passante.
- Ricollegare immediatamente il sistema di protezione dopo aver completato un'operazione (ad esempio tagli di rifenditura) che richieda la rimozione della protezione e del cuneo.
- Prima di azionare l'interruttore, accertarsi che la lama non entri in contatto con la protezione, con il cuneo o con il pezzo da lavorare.
- Regolare il cuneo secondo le istruzioni descritte in questo manuale.
- Affinché il cuneo funzioni, deve essere inserito nel pezzo in lavorazione.
- Utilizzare la lama adatta con il cuneo.
4.2 Avvertenze relative alle procedure di taglio
Non posizionare mai le dita o le mani nelle vicinanze della lama o sulla sua linea d'azione.
- Sospingere il pezzo da lavorare verso la lama esclusivamente NEL SENSO CONTRARIO alla direzione della rotazione.
- Non usare mai il calibro per quartabuono per fare avanzare il pezzo da lavorare durante il taglio longitudinale e non utilizzare la sponda come barriera di fine corsa durante i tagli trasversali con il calibro per quartabuono.
- Durante il taglio longitudinale, applicare sempre la forza di avanzamento al pezzo da lavorare tra la sponda e la lama. Utilizzare un'asta di spinta quando la distanza tra la sponda e la lama è inferiore a 150 mm, e un blocco di spinta quando questa distanza è inferiore a 50 mm.
- Utilizzare esclusivamente l'asta di spinta fornita dal produttore o costruita conformemente alle istruzioni.
Non utilizzare mai un'asta di spinta danneggiata o tagliata. - Non eseguire alcuna operazione a mani nude. Utilizzare sempre il calibro per quartabuono o la sponda per posizionare e guidare il pezzo da lavorare.
- Non sporgersi mai accanto o al di sopra della lama in rotazione.
- Fornire un supporto supplementare al pezzo di lavoro sul retro e/o sui lati del piano di taglio per pezzi lunghi e/o larghi, in modo da tenerli in piano.
- Fare avanzare il pezzo da lavorare con una velocità costante. Non piegare o torcere il pezzo da lavorare. In caso di inceppamento, spegnere immediatamente l'utensile, scollegarlo dalla rete di alimentazione e rimuovere l'ostacolo.
Non rimuovere pezzi di materiale tagliato mentre la sega è in funzione. - Utilizzare una sponda ausiliaria a contatto con il piano di lavoro durante il taglio longitudinale di pezzi di spessore inferiore a 2 mm.
4.3 Le cause del contraccolpo e relative avvertenze
Il contraccolpo è una reazione improvvisa del pezzo da lavorare dovuta all'inceppamento della lama o al disallineamento della linea di taglio nel pezzo da lavorare rispetto alla lama della sega oppure a una parte del pezzo da lavorare che resta incastrata tra la lama e la sponda o altro oggetto fisso.
Nella maggior parte dei casi, durante un contraccolpo il pezzo da lavorare viene sollevato dal piano di lavoro dalla parte posteriore della lama della sega e viene proiettato verso l'operatore. Il contraccolpo è il risultato di un uso improprio dell'apparecchio e/o di procedure o condizioni operative non corrette e può essere evitato seguendo le precauzioni indicate di seguito.
POWX07595 IT
- Non sostare mai direttamente sulla linea d'azione della lama. Posizionarsi sempre sullo stesso lato della lama su cui si trova anche la sponda.
- Non sporgersi mai al di sopra o sul retro della lama per tirare o sostenere il pezzo in lavorazione.
- Non tenere mai e premere il pezzo in lavorazione contro la lama in rotazione.
- Allineare la sponda in modo che risulti parallela alla lama.
- Utilizzare un pressore per guidare il pezzo in lavorazione contro il piano di lavoro e la sponda durante tagli non passanti per esempio rifenditure.
- Prestare particolare attenzione durante l'esecuzione di tagli su superfici cieche di pezzi assemblati.
- Ricorrere a supporti per sostenere pannelli di grandi dimensioni e ridurre il rischio che la lama resti schiacciata provocando un contraccolpo.
- Prestare particolare attenzione durante il taglio di un pezzo ritorto, annodato, deformato o privo di bordi diritti per guidarlo con un calibro per quartabuono o lungo la sponda.
Non tagliare mai più di un pezzo per volta, posto in verticale o in orizzontale. - Quando si riavvia la sega con la lama inserita nel pezzo in lavorazione, centrare la lama nel solco in modo che i denti non siano affondati nel materiale.
- Mantenere le lame della sega pulite, affiliate e con un set sufficiente. Non usare mai lame deformate o con i denti rotti o incrinati.
4.4 Avvertenze relative alla procedura di funzionamento della sega da banco
- Spegnere la sega e scollegare il cavo di alimentazione durante la rimozione dell'inserto da tavolo, la sostituzione della lama o la regolazione del cuneo o del coprilama, nonché quando l'apparecchio viene lasciato incustodito.
- Non lasciare mai incustodito l'apparecchio in funzione. Spegnere l'apparecchio e non abbandonarlo prima che si sia completamente fermato.
- Collocare la sega da banco in un'area piana e ben illuminata in cui sia possibile mantenere i piedi saldamente a terra in modo da non perdere l'equilibrio. Essa dovrebbe essere installata in un'area che garantisca spazio a sufficienza per gestire facilmente le dimensioni del pezzo in lavorazione.
- Pulire e rimuovere frequentemente la segatura da sotto il banco della sega e/o il dispositivo di raccolta della polvere.
- La sega deve essere ben fissata.
- Rimuovere utensili, scarti di legno, ecc. dal piano di lavoro prima di azionare l'apparecchio.
- Usare sempre lame con diametro di alloggiamento di dimensioni e forma corrette (romboidali anziché circolari).
- Mai utilizzare mai dispositivi di montaggio delle lame danneggiati o non idonei come flange, rondelle, bulloni o dadi.
- Non montare mai sul piano di lavoro e non utilizzarlo come scalino.
- Assicurarsi che la lama sia montata in modo da ruotare nella direzione corretta. Non utilizzare mole, spazzole metalliche o dischi abrasivi su una sega da banco.
5 DISPOSITIVI DI SICUREZZA
5.1 Cuneo fenditore
Il cuneo fenditore (8) impedisce che il pezzo in lavorazione rimanga impigliato nel dente in fase di risalita, venendo così scagliato contro l'operatore. Il cuneo fenditore deve rimanere in posizione durante il funzionamento.
5.2 Coprilama
Il coprilama (7) impedisce che l'operatore venga accidentalmente a contatto con la lama e lo protegge da eventuali schegge volanti. Il coprilama deve rimanere sempre in posizione durante il funzionamento.
5.3 Astina di spinta
L'astina di spinta (14) serve come prolungamento della mano e impedisce che l'operatore tocchi accidentalmente la lama. L'astina di spinta deve essere sempre utilizzata quando tra il dispositivo di arresto e la lama vi è una distanza inferiore a 120 mm.
6 DISIMBALLAGGIO E MONTAGGIO
Estrarre l'unità dall'imballaggio e assicurarsi che l'imballo contenga tutti i pezzi necessari. Abbassare la lama al di sotto della superficie del tavolo (vedere 8.4 Impostazione dell'altezza di taglio).
Capovolgere il tavolo della sega.
Nota: se una qualunque delle parti di cui sopra dovesse mancare o presentare danni, rivolgersi al rivenditore.
Le parti di montaggio sono confezionate nel cartone sotto il motore dell'apparecchio.
6.1 Montaggio (Fig. 1)
Collegare innanzitutto le prolunghe sinistra, destra e posteriore del tavolo alla sega da banco (senza le staffe).
Montare il telaio base e collegarlo alla sega da tavolo.
Il telaio base (13) è costituito da quattro gambe del tavolo con delle traverse che devono essere montate. Attrezzi necessari:
2 chiavi combinate
- Collegare le quattro gambe del tavolo (19) agli angoli del tavolo. Osservare che le gambe posteriore devono essere montate in modo che i fori per il montaggio dei dispositivi di antiribaltamento siano rivolti verso il retro della macchina.
- Montare le traverse (A) sul davanti e sul retro tra le gambe (13).
■ Montare le traverse (A) sui lati tra le gambe (13).
Per fare questo, collegare ogni traversa sul lato interno di ogni gamba per mezzo di due viti, rondelle e dadi di bloccaggio.
- Spingere i piedini di gomma (17) nei supporti.
- Infine, applicare le quattro staffe (21) alla prolunga e alle gambe del tavolo.
Le staffe (21) sono inserite attraverso i fori delle viti nella scocca.
Nota: posizionare l'apparecchio solo su una superficie piana e antiscivolo. L'apparecchio non deve essere assolutamente instabile.
6.2 Collegare la protezione antiribaltamento (Fig. 2)
- Fissare la protezione antiribaltamento ai supporti posteriori per mezzo di bulloni (A), rondelle, rondelle elastiche e dadi.
6.3 Montaggio della spondina parallela (Fig. 3)
Inserire la spondina parallela (12) nella guida della scala graduata. Controllare l'impostazione alla finestra. Spingere la leva di bloccaggio (10) verso il basso per bloccare in posizione la spondina parallela (12). Al fine di ottenere un taglio perfettamente parallelo, controllare la distanza tra la spondina e la lama in due punti diversi servendosi di un righello.
6.4 Montaggio del fermo per tagli obliqui (Fig. 4)
Il fermo per tagli obliqui (11) è costituito da due parti – la piastra di blocco (A) e il dispositivo di regolazione angolo (B) che devono essere assemblati insieme.
POWX07595 IT
- Inserire la piastra di blocco (A) negli appositi spazi del dispositivo di regolazione angolo (B) mediante le due viti di regolazione (C), spingerla nella posizione desiderata e serrare le viti di regolazione.
Spingere la piastra scorrevole (D) del fermo per tagli obliqui nella barra appropriata della superficie del tavolo.
Gli operatori destrimani preferiscono spingere il fermo per tagli obliqui nella barra sinistra della superficie del tavolo.
6.5 Montaggio del coprilama (Fig. 5)
Rischio di lesioni! La lama deve essere impostata su un'altezza di almeno 30 mm.
- Innanzitutto montare la manovella (2).
- Portare la lama sulla posizione più elevata.
- Posizionare il coprilama sul cuneo fenditore (8) in modo che il bullone (22) si inserisca nel foro. Premere e al tempo stesso serrare il bullone.
6.6 Montaggio del flessibile di aspirazione (Fig. 6)
- Applicare il flessibile di aspirazione (5) al raccordo sul coprilama (7).
- Applicare il flessibile di aspirazione (5) al raccordo (23) sul retro del dispositivo.
7 FUNZIONAMENTO
Rischio di lesioni! In caso di guasto durante il funzionamento, premere immediatamente il pulsante rosso 0 sull'interruttore On/Off e togliere la spina dalla presa.
7.1 Controllare prima di avviare l'apparecchio!
Rischio di lesioni! L'apparecchio può essere messo in funzione solo se completamente privo di difetti. Se una parte è difettosa sostituirla prima di riutilizzare l'apparecchio.
Controllare per accertarsi che l'apparecchio possa essere messo in funzione in tutta sicurezza:
- Controllare per accertarsi che non vi siano difetti visibili.
- Controllare per accertarsi che tutti i componenti dell'apparecchio siano montati correttamente.
- Controllare per accertarsi che i dispositivi di sicurezza funzionino correttamente.
- Controllare per accertarsi che la lama si muova liberamente.
- Verificare il serraggio corretto della vite di regolazione per l'impostazione dell'angolo di inclinazione.
7.2 Componenti per la messa in funzione
7.2.1 Interruttore on/off
- Avvio: premere il pulsante verde I sull'interruttore On/Off (1) per avviare la sega. Prima di iniziare a tagliare, attendere che la lama raggiunga la velocità massima.
- Spegnimento: premere il pulsante rosso 0 sull'interruttore On/Off (1) per arrestare la sega
7.2.2 Protezione da sovraccarico (18)
L'apparecchio è dotato di protezione da sovraccarico (18). Prima di riaccendere l'apparecchio, lasciarlo raffreddare per almeno 30 minuti. Per riaccendere, premere dapprima il pulsante di colore nero accanto all'interruttore, quindi premere quello di colore verde (1) per riavviare l'apparecchio.
7.2.3 Impostazione del meccanismo per l'angolo di inclinazione
La lama può essere regolata su qualsiasi angolo compreso tra 0° e 45°. Allentare il pomello di bloccaggio (3), premere la leva (2) e ruotarla sull'angolo di inclinazione desiderato, quindi serrare di nuovo il pomello di bloccaggio (3).
7.2.4 Manovella per l'impostazione dell'altezza di taglio
L'altezza di taglio della lama deve essere regolata in base all'altezza del pezzo da lavorare. La lama deve essere sempre regolata in modo da superare di un dente l'altezza del pezzo da lavorare. Per regolare questo parametro, ruotare la manovella verso sinistra o verso destra.
Nota: per poter sfruttare interamente la gamma di inclinazioni da 0 a 45° l'altezza di taglio deve essere ridotta di conseguenza.
7.3 Fermi per il pezzo in lavorazione
7.3.1 Fermo per tagli obliqui
Il fermo può essere regolato su un valore massimo di 120 mm per tagli obliqui.
Rischio di lesioni! Non spingere troppo in fondo il fermo (Fig. 4, A) in direzione della lama. Lo spazio tra il fermo (Fig. 4, A) e la lama dovrebbe essere di circa 2 cm.
7.3.2 Tagli obliqui (Fig. 7)
- Spingere il fermo per tagli obliqui (11) nella barra appropriata della superficie del tavolo.
- Allentare la vite di regolazione (A), impostare l'angolo desiderato e quindi serrare nuovamente la vite di regolazione.
Se necessario, spingere la piastra di arresto (C) in avanti o all'indietro. Per fare ciò, allentare entrambe le viti di regolazione (B), spingere la piastra di arresto (C) e poi serrare nuovamente le viti di regolazione (B).
7.3.3 Impostazione della battuta del fermo parallelo.
La battuta può essere rimossa e riposizionata dopo aver allentato entrambi i dadi ad alette: Spigolo di arresto alto:
- Per tagliare pezzi di spessore elevato.
Spigolo di arresto basso:
■ Per tagliare pezzi di spessore ridotto.
■ Se la lama è angolata
7.3.4 Fermo parallelo
- Allentare la leva di bloccaggio (10) ruotando la manopola.
- Impostare il fermo parallelo sulla larghezza di taglio desiderata spingendo sulla scala graduata.
- Spingere verso il basso la leva di bloccaggio (10).
7.4 Impostazione dell'altezza di taglio (Fig. 8)
Rischio di lesioni! Le parti del corpo o gli oggetti che si trovano nell'area del dispositivo di regolazione potrebbero rimanere impigliati nella lama quando è in funzione! Regolare l'altezza di taglio solo quando la lama è a riposo!
- Regolare la profondità di taglio ruotando la manovella (A).
- Ruotare la manovella in senso antiorario per ridurre la profondità di taglio. Ruotare la manovella in senso orario per aumentare la profondità di taglio.
Nota: per bilanciare il gioco nell'impostazione dell'altezza di taglio, sollevare sempre la lama dal basso fino a portarla nella posizione desiderata.
La larghezza di taglio è impostata in modo ottimale quando dal pezzo in lavorazione fuoriesce un dente della lama.
7.5 Impostazione dell'angolo di taglio (Fig. 8)
Rischio di lesioni! Le parti del corpo o gli oggetti che si trovano nell'area del dispositivo di regolazione potrebbero rimanere impigliati nella lama quando è in funzione! Regolare l'angolo di taglio solo quando la lama è a riposo!
■ Allentare la vite di fissaggio (3).
- Impostare l'angolo di inclinazione desiderato.
L'ampiezza dell'angolo è indicata sulla scala graduata (4).
■ Serrare la vite di fissaggio (3).
Nota: per poter sfruttare interamente la gamma di inclinazioni da 0 a 45° l'altezza di taglio deve essere ridotta di conseguenza.
7.6 Taglio
Rischio di lesioni! Se lo spazio tra il fermo parallelo e la lama è inferiore a 120 mm, usare l'astina di spinta.
Rischio di lesioni! Afferrare sempre il pezzo in lavorazione dalla parte che viene guidata, non tenere la parte da tagliare.
Danni all'apparecchio!
POWX07595 IT
Controllare attentamente il legno in lavorazione. La presenza di oggetti estranei quali chiodi, viti e altri oggetti simili potrebbe danneggiare gravemente l'apparecchio.
- Impostare lo spazio necessario tra il fermo parallelo e la lama.
- Impostare l'angolo necessario del fermo per tagli obliqui.
■ Impostare l'altezza di taglio della lama.
■ Impostare l'angolo di inclinazione della lama. - Posizionare il pezzo in lavorazione contro il fermo per tagli obliqui.
- Premere il pulsante verde I sull'interruttore On/Off (1) per avviare la sega circolare da banco.
- Esercitare una pressione regolare e uniforme sul pezzo in lavorazione, spingendolo verso la parte posteriore, e tagliarlo in un unico passaggio. Verificare che la sega non sia sovraccaricata.
- Usare il pulsante rosso 0 sull'interruttore On/Off (1) per spegnere l'unità se non si intende prosequire il lavoro immediatamente.
8 PULIZIA E MANUTENZIONE
8.1 Operazioni di pulizia e manutenzione – Quadro riassuntivo
Prima di ogni utilizzo
| Cosa? | Come? |
| Controllare che la lama sia correttamente posizionata e fissata nella sua sede. | Sostituzione della lama. |
| Verificare la presenza di eventuali trucioli/polvere di legno nella scatola del coprilama. Rimuovere i trucioli se necessario. | Usare aria compressa per soffiare via trucioli/polvere o in alternativa usare una spazzola. |
| Verificare che lo spazio tra la lama e il cuneo fenditore sia impostato tra 3 e 5 mm; correggerlo se necessario. | Regolazione del cuneo fenditore. |
| Controllare il cavo di collegamento per verificarne l'eventuale danneggiamento. | Effettuare un'ispezione visiva e far sostituire il cavo da un elettricista se necessario. |
| Regolarmente e a seconda delle condizioni di funzionamento. | |
| Cosa? | Come? |
| Avvitare i collegamenti. | Controllare tutti i collegamenti a vite e stringerli se necessario. |
| Pulire le feritoie di ventilazione sul motore per rimuovere la polvere. | Usare un aspirapolvere o una spazzola per rimuovere trucioli/polvere. |
8.2 Pulizia dell'apparecchio
Rischio di scossa elettrica! Non schizzare mai l'apparecchio con acqua ed evitare che venga a contatto con l'acqua. Non usare mai detergenti o solventi per pulire l'apparecchio. Questo tipo di prodotti può causare danni irreparabili all'apparecchio. I pezzi in plastica potrebbero essere corrosi dagli agenti chimici.
Se trattata con cura e pulita regolarmente l'apparecchio rimarrà funzionante e offrirà ottime prestazioni nel tempo.
- Rimuovere la sporcizia con una spazzola.
- Pulire l'utensile con uno straccio umido.
- Tenere le feritoie di ventilazione pulite e prive di polvere
8.3 Manutenzione dell'apparecchio
Rischio di lesioni! Prima di eseguire qualsiasi operazione di manutenzione assicurarsi che la spina dell'apparecchio sia scollegata (scollegare l'alimentazione elettrica).
Rischio di lesioni! Poco tempo dopo aver arrestato l'apparecchio, la lama può essere ancora molto calda. Attendere che si raffreddi. Non pulire mai la lama calda con liquidi infiammabili.
La lama può ferire l'operatore anche quando è a riposo! Usare dei guanti per sostituire la lama.
8.3.1 Montaggio e sostituzione della lama (Fig. 9)
Attenzione! Scollegare l'apparecchio dalla fonte di alimentazione.
Attenzione! Verificare che la scocca della sega sia adeguatamente illuminata.
■ Rimuovere la vite (24) della parte anteriore dell'inserto del tavolo.
■ Rimuovere l'inserto del tavolo.
- Ruotare la manovella verso sinistra per sollevare la lama il più possibile.
- Utilizzare le chiavi (15) per rimuovere le viti della lama (Fig. 9) e sostituire la lama con una appropriata. Osservare la direzione di rotazione! Guardare la freccia sulla lama. I denti devono essere rivolti verso l'interruttore on/off (1).
8.3.2 Regolazione del cuneo fenditore (Fig. 10)
La distanza tra il margine esterno della lama e il cuneo fenditore (8) deve essere compresa tra tre e cinque millimetri.
- Portare l'angolo della lama di taglio sulla posizione corrispondente a 0° e serrare.
- Portare la lama nella posizione rialzata.
■ Rimuovere il coprilama.
■ Rimuovere la superficie del tavolo. - Allentare leggermente la vite (A) con una chiave combinata adeguata fino a liberare il cuneo fenditore (8) (non rimuovere la vite).
- Posizionare il cuneo fenditore più in basso o più in alto spingendo verso l'alto o verso il basso nel foro lungo.
- Montare seguendo la sequenza inversa tutti i componenti precedentemente smontati.
9 IMMAGAZZINAGGIO, TRASPORTO
9.1 Immagazzinaggio
Rischio di lesioni! Conservare l'apparecchio in modo tale da evitare che sia messo in funzione da persone non autorizzate. Assicurarsi che nessuno possa ferirsi con l'apparecchio quando è immagazzinato.
Danni all'apparecchio! Non riporre l'apparecchio in ambienti umidi se sprovvisto di protezione adeguata.
9.2 Trasporto
Nota: per sollevare l'apparecchio afferrarlo esclusivamente per le apposite impugnature.
- Abbassare il più possibile la lama della sega con l'aiuto della manovella.
- Rimuovere i componenti che sporgono dalla sega.
- Trasportare l'apparecchio con l'aiuto di un'altra persona e afferrandolo per le apposite impugnature.
Se si ha necessità di spedire l'apparecchio, usare se possibile l'imballaggio originale.
10 DATI TECNICI
| Tensione nominale | 220-240 V |
| Frequenza nominale | 50 Hz |
| Ingresso nominale | S1: 1800 W S6 25% 2000 W |
| Classe di protezione | II |
| Regime al minimo | 5000 min-1 |
| Diametro (esterno) della lama | 250 mm |
| Foro (interno) della lama della sega | 30 mm |
| Spessore della lama | 2,8 mm |
| Numero di denti | 24 D |
| Profondità max. di taglio a 90° | 85 mm |
| Profondità max. di taglio a 45° | 63 mm |
| Dimensioni del piano di lavoro | 563 x 583 mm |
| Altezza del piano di lavoro (+ supporto) | 820 mm |
| Presa di aspirazione polvere | ∅ 35,5 mm |
1 APLICAÇÃO....3
