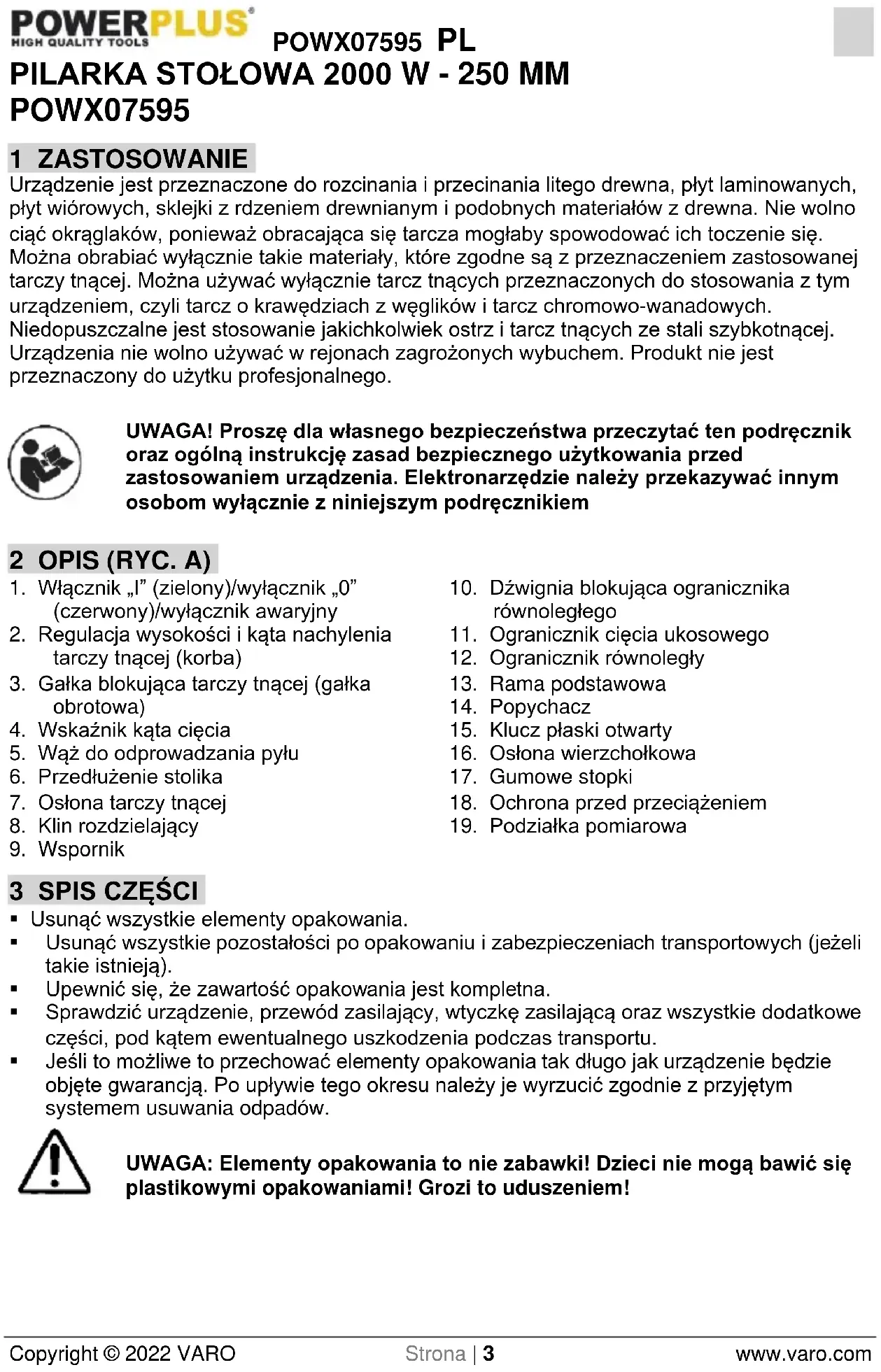

POWX07595 1 ZASTOSOWANIE Urządzenie jest przeznaczone do rozcinania i przecinania litego drewna, płyt laminowanych, płyt wiórowych, sklejki z rdzeniem drewnianym i podobnych materiałów z drewna. Nie wolno ciąć okrąglaków, ponieważ obracająca się tarcza mogłaby spowodować ich toczenie się. Można obrabiać wyłącznie takie materiały, które zgodne są z przeznaczeniem zastosowanej tarczy tnącej. Można używać wyłącznie tarcz tnących przeznaczonych do stosowania z tym urządzeniem, czyli tarcz o krawędziach z węglików i tarcz chromowo-wanadowych. Niedopuszczalne jest stosowanie jakichkolwiek ostrz i tarcz tnących ze stali szybkotnącej. Urządzenia nie wolno używać w rejonach zagrożonych wybuchem. Produkt nie jest przeznaczony do użytku profesjonalnego. UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem 2 OPIS (RYC. A)

1. Włącznik „I” (zielony)/wyłącznik „0”

(czerwony)/wyłącznik awaryjny

2. Regulacja wysokości i kąta nachylenia

tarczy tnącej (korba)

3. Gałka blokująca tarczy tnącej (gałka

4. Wskaźnik kąta cięcia

5. Wąż do odprowadzania pyłu

6. Przedłużenie stolika

7. Osłona tarczy tnącej

8. Klin rozdzielający

10. Dźwignia blokująca ogranicznika

11. Ogranicznik cięcia ukosowego

12. Ogranicznik równoległy

15. Klucz płaski otwarty

16. Osłona wierzchołkowa

18. Ochrona przed przeciążeniem

19. Podziałka pomiarowa

• Usunąć wszystkie elementy opakowania.

• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).

• Upewnić się, że zawartość opakowania jest kompletna.

• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.

• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów. UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!POWX07595 PL Copyright © 2022 VARO Strona | 4 www.varo.com Pilarka stołowa 2000 W Zamontowana tarcza tnąca Osłona ostrza 3 przedłużenie stolika pilarki 6 wsporników Prowadnica równoległa Prowadnica kątowa Popychacz 2 klucze do wymiany tarczy Torba z drobnymi częściami Przewód odsysający 2 osłona wierzchołkowa 4 nóżki podporowe Instrukcja obsługi W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.

4 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

4.1 Ostrzeżenia związane z osłoną

• Zachować osłony na miejscu. Osłony muszą być w dobrym stanie czynnościowym i prawidłowo zamontowane.

• Zawsze używać osłony tarczy tnącej i klina rozszczepiającego do każdej operacji cięcia precyzyjnego.

• Niezwłocznie ponownie zamocować system osłon po zakończeniu operacji (np. rozcinania), która wymaga usunięcia osłony i klina rozszczepiającego.

• Tarcza tnąca nie może dotykać osłony, klina rozszczepiającego ani elementu ciętego przed włączeniem włącznika.

• Wyrównać klin rozszczepiający zgodnie z opisem podanym w niniejszej instrukcji.

• Aby klin rozszczepiający działał, musi być zablokowany w przedmiocie obrabianym.

• Użyć tarczy tnącej odpowiedniej do klina rozszczepiającego.

4.2 Ostrzeżenia dotyczące procedury cięcia

Nigdy nie umieszczać palców ani dłoni w pobliżu ani w jednej linii z tarczą tnącą.

• Przedmiot obrabiany należy dosuwać do tarczy tnącej lub przecinaka wyłącznie przeciwnie do kierunku obrotów.

• Nigdy nie używać kątomierza do cięcia ukosowego do wprowadzania przedmiotu obrabianego podczas cięcia wzdłużnego i nie wykorzystywać ogranicznika równoległego jako ogranicznika długości podczas przecinania poprzecznego z kątomierzem do cięcia ukosowego.

• Podczas cięcia wzdłużnego zawsze należy stosować dociskanie przy podawaniu przedmiotu obrabianego między prowadnicą i tarczą tnącą. Używać popychacza, kiedy odległość między prowadnicą i tarczą tnącą jest mniejsza niż 150 mm, a klocka popychającego, kiedy ta odległość jest mniejsza niż 50 mm.

• Używać wyłącznie popychacza dostarczonego przez producenta lub skonstruowanego zgodnie z instrukcjami.

• Nigdy nie używać uszkodzonego ani przeciętego popychacza.

• Nie wolno prowadzić materiału „z wolnej ręki”. Zawsze używać prowadnicy do cięcia wzdłużnego lub kątomierza do cięcia ukosowego do pozycjonowania i prowadzenia przedmiotu obrabianego.

• Nigdy nie sięgać wokół obracającej się tarczy tnącej ani nad nią.

• Zapewnić dodatkowe podparcie przedmiotu obrabianego z tyłu i/lub po bokach stolika pilarki w przypadku długich i/lub szerokich przedmiotów obrabianych, by utrzymać je w poziomie.

• Podawać przedmiot obrabiany z równomierną szybkością. Nie wyginać ani nie skręcać przedmiotu obrabianego. Jeśli wystąpi niedrożność, natychmiast wyłączyć urządzenie, odłączyć je od zasilania elektrycznego i usunąć niedrożność.

• Nie wyjmować kawałków odcinanego materiału w trakcie pracy pilarki.POWX07595 PL Copyright © 2022 VARO Strona | 5 www.varo.com

• Użyć prowadnicy pomocniczej w kontakcie z blatem stolika podczas cięcia wzdłużnego przedmiotów obrabianych o grubości mniejszej niż 2 mm..

4.3 Przyczyny odbicia i powiązane ostrzeżenia

Odbicie to gwałtowna reakcja przedmiotu obrabianego spowodowana przez przyszczypniętą, zablokowaną tarczę tnącą lub niewyrównaną linię cięcia w przedmiocie obrabianym w odniesieniu do tarczy tnącej albo kiedy część przedmiotu obrabianego utknie między tarczą tnąca i prowadnicą do cięcia wzdłużnego lub innym stałym obiektem. W trakcie odbicia przedmiot obrabiany jest najczęściej unoszony ze stolika przez tylną część tarczy tnącej i jest odrzucany w kierunku operatora. Odbicie jest skutkiem nieprawidłowego użycia i/lub nieprawidłowych procedur operacyjnych lub warunków i można go uniknąć, stosując niżej wymienione środki ostrożności.

• Nigdy nie stać w jednej linii z tarczą tnącą. Zawsze ustawiać ciało po tej samej stronie tarczy tnącej, po której jest prowadnica.

• Nigdy nie sięgać nad ani z tyłu tarczy tnącej w celu pociągnięcia lub podparcia przedmiotu obrabianego.

• Nie wolno trzymać i dociskać przedmiotu obrabianego, który jest odcinany, do obracającej się tarczy tnącej.

• Ustawić prowadnicę równolegle do tarczy tnącej..

• Używać grzebienia dociskowego do prowadzenia przedmiotu obrabianego przy stoliku i prowadnicy podczas wykonywania cięć nieprzelotowych, takich jak rozcinanie.

• Zachować szczególną ostrożność podczas wykonywania wcinania do ślepych obszarów zmontowanych przedmiotów obrabianych.

• Zawsze podpierać duże płyty, by zminimalizować ryzyko przyszczypnięcia i „odbicia” tarczy tnącej.

• Zachować szczególną ostrożność podczas cięcia przedmiotu obrabianego, który jest skręcony, wypaczony lub nie ma prostej krawędzi do prowadzenia go kątomierzem do cięcia ukosowego lub wzdłuż prowadnicy.

• Nigdy nie ciąć dwóch bądź większej liczby przedmiotów obrabianych zestawionych ze sobą w pionie lub poziomie.

• Podczas ponownego uruchamiania pilarki z tarczą tnąca umieszczoną w przedmiocie obrabianym należy wyśrodkować tarczę tnącą w rzazie w taki sposób, by jej zęby nie były uchwycone w materiale.

• Tarcze tnące muszą być zawsze czyste, ostre i odpowiednio ustawione. Nigdy nie używać wypaczonych tarcz tnących ani tarcz z pękniętymi lub złamanymi zębami.

4.4 Ostrzeżenia związane z procedurą obsługi stolika pilarki

• Odkręcić pilarkę stołową i odłączyć przewód zasilający podczas wyjmowania wkładu stolika, zmieniania tarczy tnącej lub dokonywania regulacji klina rozszczepiającego lub osłony tarczy tnącej, a także przed pozostawieniem urządzenia bez nadzoru.

• Nie wolno pozostawiać uruchomionej pilarki stołowej bez nadzoru. Wyłączyć ją i nie odchodzić od niej, dopóki się całkowicie nie zatrzyma.

• Ustawić pilarkę stołową w dobrze oświetlonym i płaskim miejscu, w którym można zapewnić dobre oparcie dla stóp i równowagę. Należy ją zainstalować w miejscu zapewniającym wystarczającą przestrzeń do łatwego manipulowania przedmiotem obrabianym.

• Często czyścić i usuwać wióry spod stolika pilarki i/lub odciągu pyłu.

• Pilarka stołowa musi być zamocowana.

• Usunąć narzędzia, odpady drewna itd. ze stolika przed włączeniem pilarki stołowej.

• Używać tarcz tnących o prawidłowej wielkości i profilu (diamentowy albo okrągły) oraz odpowiedniej średnicy wewnętrznej.

• Nigdy nie używać elementów mocujących tarczę, takich jak kołnierze, podkładki tarczy tnącej, śruby lub nakrętki, które są uszkodzone lub mają nieprawidłowy rozmiar.

• Nigdy nie stawać na pilarce stołowej i nie używać jej jako stołka do wchodzenia.POWX07595 PL Copyright © 2022 VARO Strona | 6 www.varo.com

• Upewnić się, że tarcza tnąca jest tak założona, by mogła się obracać w prawidłowym kierunku. Nie używać tarcz szlifierskich, szczotek drucianych ani tarcz ściernych w pilarce stołowej.

5 ELEMENTY ZABEZPIECZAJĄCE

5.1 Klin rozdzielający

Klin rozdzielający (8) zabezpiecza cięty element przed uchwyceniem przez poruszające się w górę zęby i odrzuceniem w kierunku operatora. Klin rozdzielający musi być unieruchomiony w trakcie pracy.

5.2 Osłona tarczy tnącej

Osłona tarczy tnącej (7) chroni użytkownika przed przypadkowym dotknięciem tarczy tnącej i uderzeniem wyrzucanymi drzazgami. W trakcie pracy osłona tarczy tnącej musi być zawsze założona.

Popychacz (14) służy jako przedłużenie ręki i chroni użytkownika przed przypadkowym dotknięciem tarczy tnącej. Popychacz musi być używany zawsze wtedy, kiedy odstęp pomiędzy ogranicznikiem i tarczą tnącą jest mniejszy niż 120 mm.

6 ROZPAKOWANIE I MONTAŻ

Rozpakować urządzenie i sprawdzić, czy jest kompletne. Opuścić tarczę tnącą pod powierzchnię stolika (zob. 8.4 Ustawianie wysokości cięcia). Odwrócić stolik pilarki do góry dnem. Uwaga: Jeśli jakakolwiek część jest uszkodzona lub jej brakuje, skontaktować się ze sprzedawcą detalicznym. Zamontować części zapakowane w kartonowym pudełku pod silnikiem urządzenia!!!

Najpierw przymocować lewe, prawe i tylne rozszerzenia stolika pilarki (bez wsporników). Zamontować ramę podstawową i przymocować ją do stolika pilarki. Rama podstawowa (13) składa się ze stolika o czterech nóżkach i poprzeczkach, które muszą być zamontowane. Potrzebne narzędzia: 2 klucze płasko-oczkowe.

• Przymocować cztery nóżki stolika (19) do narożników stolika. Pamiętać, że nóżki z tyłu muszą być tak zamontowane, aby otwory do montażu urządzenia zabezpieczającego przed przechyleniem były skierowane do tyłu narzędzia.

• Zamontować poprzeczki (A) z przodu i z tyłu między nóżkami (13).

• Zamontować poprzeczki (A) po bokach między nóżkami (13). Zrobić to, przymocowując każdą poprzeczkę po wewnętrznej stronie każdej nóżki stolika, używając dwóch śrub, podkładek i nakrętek blokujących.

• Nasunąć gumowe stopki (17) na nóżki podporowe.

• Na koniec przymocować cztery uchwyty (21) z rozszerzeniem stolika i nóżkami stolika. Wsporniki (21) są mocowane przez przeznaczone na śruby otwory w obudowie. Uwaga: Należy pamiętać o ustawieniu urządzenia na płaskiej, zabezpieczonej przed poślizgiem powierzchni. Urządzenie nie może się chwiać.POWX07595 PL Copyright © 2022 VARO Strona | 7 www.varo.com

6.2 Zamocować osłonę uchylną (ryc. 2)

• Przykręcić osłonę uchylną do tylnych nóżek podporowych, używając śrub (A), podkładek, podkładek sprężynowych i nakrętek.

6.3 Montaż prowadnicy równoległej (ryc. 3)

Wprowadzić prowadnicę równoległą (12) do szyny podziałki pomiarowej. Sprawdzić ustawienie w okienku. Docisnąć dźwignię blokującą (10) w dół, aby zablokować prowadnicę równoległą (12) we właściwym położeniu. Aby uzyskać doskonale równoległe cięcie, należy sprawdzić szczelinę między prowadnicą i tarczą tnącą w dwóch miejscach, używając suwmiarki.

6.4 Montaż ogranicznika cięcia ukosowego (ryc. 4)

Ogranicznik przesuwu cięcia ukosowego (11) składa się z dwóch części – płyty ograniczającej (A) i regulatora kąta (B), które muszą być ze sobą zmontowane.

• Wsunąć płytę ograniczającą (A) w szczeliny regulatora kąta (B), używając obydwu śrub regulacyjnych (C), wcisnąć ją w żądane położenie i dokręcić śruby regulacyjne. Wsunąć pręt ślizgowy (D) ogranicznika przesuwu cięcia ukosowego do odpowiedniego pręta na powierzchni stolika. Praworęcznym operatorom łatwiej jest wsuwać ogranicznik przesuwu cięcia ukosowego do lewego pręta na powierzchni stolika.

6.5 Montaż osłony tarczy tnącej (ryc. 5)

Ryzyko obrażeń! Tarcza tnąca musi być ustawiona na co najmniej 30 mm wysokości.

• Najpierw zamontować korbę (2).

• Umieścić tarczę w najwyższym położeniu.

• Ustawić osłonę tarczy tnącej na klinie rozszczepiającym (8) w taki sposób, aby śruba (22) została zablokowana w otworze. Dociskać, równocześnie dokręcając śrubę.

6.6 Montaż odprowadzenia pyłu (ryc. 6)

• Umieścić wąż próżniowy (5) na elemencie łączącym osłony tarczy tnącej (7).

• Nałożyć wąż próżniowy (5) na próżniowy element łączący (23) w tylnej części urządzenia. 7 OBSŁUGA Ryzyko odniesienia obrażeń! W przypadku zakłóceń w pracy urządzenia należy natychmiast wcisnąć czerwony przycisk „0” na przełączniku włącz/wyłącz i odłączyć urządzenie od gniazdka elektrycznego.

7.1 Do sprawdzenia przed uruchomieniem urządzenia!

Ryzyko odniesienia obrażeń! Wolno włączać tylko takie urządzenie, które nie wykazuje wad. Jeśli jakakolwiek część jest uszkodzona, należy ją wymienić przed ponownym użyciem urządzenia. Upewnić się, że urządzenie jest w dobrym stanie technicznym, zapewniającym bezpieczną pracę:

• upewnić się, że nie wykazuje widocznych wad.

• upewnić się, że wszystkie składniki urządzenia są prawidłowo zamocowane.POWX07595 PL Copyright © 2022 VARO Strona | 8 www.varo.com

• upewnić się, że element zabezpieczający działa prawidłowo.

• upewnić się, że tarcza tnąca swobodnie się obraca.

• sprawdzić, czy śruba regulacyjna do ustawiania kąta odchylania jest dokręcona.

7.2 Elementy sterowania

7.2.1 Przełącznik włącz./wyłącz.

• Włączanie: Naciśnięcie zielonego przycisku „I” na przełączniku ON/OFF [włącz./wyłącz.] (1) powoduje uruchomienie pilarki. Przed uruchomieniem pilarki należy odczekać na osiągnięcie maksymalnej prędkości przez tarczę.

• Wyłączanie: Naciśnięcie czerwonego przycisku „0” na przełączniku ON/OFF [włącz./wyłącz.] (1) powoduje zatrzymanie pilarki.

7.2.2 Ochrona przed przeciążeniem (18)

Urządzenie jest wyposażone w ochronę przed przeciążeniem (18). Odstawić urządzenie do ostygnięcia na co najmniej 30 minut przed ponownym włączeniem. Najpierw nacisnąć czarny przycisk obok przełącznika, a następnie nacisnąć zielony przycisk (1), aby ponownie uruchomić urządzenie.

7.2.3 Mechanizm regulacji kąta odchylania

Kąt tarczy tnącej może być wyregulowany na dowolną wartość w przedziale od 0° do 45°. Poluzować gałkę blokującą (3), nacisnąć dźwignię (2), przekręcić na żądany kąt nachylenia i dokręcić gałkę blokującą (3).

7.2.4 Korba do ustawiania wysokości cięcia

Wysokość cięcia tarczy tnącej musi być dostosowana do wysokości ciętego elementu. Tarcza tnąca musi być zawsze ustawiona o jeden ząb tarczy wyżej niż cięty element. Można to ustawić, kręcąc korbą ręczną w lewo lub w prawo. Uwaga: Aby wykorzystać pełny zakres ustawień 45°, wysokość cięcia musi być odpowiednio zmniejszona.

7.3 Ograniczniki ciętego elementu

7.3.1 Ogranicznik przesuwu cięcia ukosowego

Ogranicznik można wyregulować na maksymalnie 120 mm do cięcia ukosowego. Ryzyko odniesienia obrażeń! Nie wolno dociskać ogranicznika ( ryc. 4 A) zbyt daleko w kierunku tarczy tnącej. Szczelina między ogranicznikiem (ryc. 4 A) i tarczą tnącą powinna wynosić ok. 2 cm.

7.3.2 Cięcie ukosowe (ryc. 7)

• Wsunąć ogranicznik przesuwu cięcia ukosowego (11) do odpowiedniego pręta na powierzchni stolika.

• Poluzować śrubę regulacyjną (A), ustawić żądany kąt i ponownie dokręcić śrubę regulacyjną.

• W razie potrzeby należy dosunąć płytę ograniczającą do tyłu lub do przodu. W tym celu należy poluzować obie śruby regulacyjne (B), dopchnąć płytę ograniczającą (C) i dokręcić śruby regulacyjne (B).POWX07595 PL Copyright © 2022 VARO Strona | 9 www.varo.com

7.3.3 Ustawianie szyny ograniczającej ogranicznika równoległego

Szyna regulacyjna może być zdejmowana i ponownie zakładana po poluzowaniu obu nakrętek skrzydełkowych: Wysoka krawędź ograniczająca:

• do cięcia wysokich elementów. Niska krawędź ograniczająca:

• do cięcia płaskich elementów;

• jeśli tarcza tnąca jest ustawiona ukośnie.

7.3.4 Ogranicznik równoległy

• Poluzować dźwignię blokującą (10) przez przekręcenia gałką.

• Ustawić ogranicznik równoległy na żądaną szerokość cięcia, naciskając na skalę.

• Wcisnąć dźwignię blokującą (10).

7.4 Ustawianie wysokości cięcia (ryc. 8)

Ryzyko odniesienia obrażeń! Części ciała lub obiekty znajdujące się w obszarze regulacji mogą zostać wciągnięte przez pracującą tarczę tnącą! Regulacji wysokości cięcia należy dokonywać wyłącznie przy nieruchomej tarczy tnącej!!!

• Wyregulować głębokość cięcia, kręcąc korbą (A).

• Przekręcanie korbą w lewo powoduje zmniejszenie głębokości cięcia. Przekręcanie korbą w prawo powoduje zwiększenie głębokości cięcia. Uwaga: Aby zrównoważyć luz w ustawieniu wysokości cięcia, należy zawsze unieść tarczę tnącą z dołu do żądanego położenia. Głębokość cięcia jest ustawiona optymalnie, jeśli tarcza tnąca znajduje się o jeden ząb tarczy wyżej niż cięty element.

7.5 Ustawianie kąta tarczy tnącej (ryc. 8)

Ryzyko odniesienia obrażeń! Części ciała lub obiekty znajdujące się w obszarze regulacji mogą zostać wciągnięte przez pracującą tarczę tnącą! Regulacji kąta tarczy tnącej należy dokonywać wyłącznie przy nieruchomej tarczy tnącej!

• Poluzować śrubę mocującą (3).

• Ustawić odpowiedni kąt nachylenia.

• Wartość ustawionego kąta nachylenia można odczytać z podziałki (4).

• Dokręcić śrubę mocującą (3). Uwagi: Aby wykorzystać pełny zakres ustawień 44°, wysokość cięcia musi być odpowiednio zmniejszona.

7.6 PrzecinaniePOWX07595 PL

Copyright © 2022 VARO Strona | 10 www.varo.com Ryzyko odniesienia obrażeń! Jeśli odstęp pomiędzy ogranicznikiem równoległym i tarczą tnącą jest mniejszy niż 120 mm, konieczne jest użycie popychacza. Ryzyko odniesienia obrażeń! Zawsze należy trzymać za prowadzony fragment ciętego materiału, a nie za fragment odcinany. Uszkodzenie urządzenia Dokładnie sprawdzić stan drewna, które ma być cięte. Ciała obce (gwoździe, śruby itp.) mogą spowodować poważne uszkodzenie urządzenia.

• Ustawić odpowiednią szczelinę pomiędzy ogranicznikiem równoległym i tarczą tnącą;

• Ustawić odpowiedni kąt ogranicznika poprzecznego.

• Ustawić wysokość cięcia tarczy tnącej.

• Ustawić odpowiedni kąt odchylenia tarczy tnącej.

• Dosunąć cięty element w górę do ogranicznika poprzecznego.

• Włączyć pilarkę stołową, naciskając zielony przycisk „I” na przełączniku „ON/OFF” (1).

• Równomiernie docisnąć cięty element do tyłu i przeciąć go w ramach jednego procesu. Należy uważać, aby nie przeciążyć pilarki.

• Jeśli nie zamierza się niezwłocznie rozpocząć pracy, należy wyłączyć urządzenie czerwonym przyciskiem „0” na przełączniku ON/OFF [włącz./wyłącz.] (1).

8 CZYSZCZENIE I KONSERWACJA

8.1 Przegląd czyszczenia i konserwacji

Co należy zrobić przed każdym użyciem? Czego? Jak? Sprawdzić, czy tarcza tnąca jest prawidłowo ustawiona i zamocowana. Wymiana tarczy tnącej Sprawdzić, czy skrzynka na wióry/pył przy osłonie tarczy tnącej jest zapełniona i opróżnić ją w razie potrzeby. Wydmuchać wióry/pył sprężonym powietrzem lub wymieść je szczotką. Upewnić się, że szczelina pomiędzy tarczą tnącą i klinem rozdzielającym jest ustawiona na 3-5 mm i skorygować ją w razie potrzeby. Regulacja klina rozdzielającego Sprawdzić, czy kabel łączący nie wykazuje oznak zniszczenia. Dokonać wizualnej kontroli, a w razie potrzeby zlecić wymianę kabla elektrykowi. Regularnie, w zależności od warunków pracy Czego? Jak? Połączenia śrubowe Sprawdzić wszystkie połączenia śrubowe i dokręcić je w razie potrzeby. Oczyścić szczeliny wentylacyjne w obudowie silnika, usuwając z nich pył. Usunąć wióry/pył odkurzaczem lub szczotką.

8.2 Czyszczenie urządzenia

Zagrożenie porażeniem elektrycznym. Nie wolno spryskiwać urządzenia wodą ani wystawiać go na działanie wody. Do czyszczenia nie wolno używać detergentów ani rozpuszczalników. Mogłyby one doprowadzić doPOWX07595 PL Copyright © 2022 VARO Strona | 11 www.varo.com nieodwracalnego uszkodzenia urządzenia. Plastikowe części mogą ulegać korozji pod wpływem takich środków chemicznych. Dzięki ostrożnemu obchodzeniu się i regularnemu czyszczeniu urządzenie zachowa sprawność i wysoką wydajność przez długi czas.

• Zabrudzenia należy usuwać szczotką.

• Narzędzie należy przecierać wilgotną szmatką.

• Szczeliny wentylacyjne muszą być zawsze czyste i wolne od pyłu.

8.3 Konserwacja urządzenia

Ryzyko odniesienia obrażeń! Przed przystąpieniem do konserwacji należy odłączyć urządzenie od gniazda zasilającego (odłączyć prąd zasilający). Ryzyko odniesienia obrażeń! Wkrótce po cięciu tarcza tnąca może być bardzo gorącą. Odczekać na ostygnięcie gorącej tarczy tnącej. Nie wolno czyścić gorącej tarczy tnącej cieczami łatwopalnymi. Nieruchoma tarcza tnąca może powodować urazy! Używać rękawic do zmiany tarczy tnącej.

8.3.1 Mocowanie i wymiana tarczy tnącej (ryc. 9)

Ostrożnie! Odłączyć wtyczkę od zasilania elektrycznego. Przestroga! Upewnić się, że obudowa pilarki jest dobrze oświetlona.

• Wykręcić śrubę (24) z przedniej części wkładki stołu.

• Usunąć wkładkę stolika.

• Użyć korby i kręcić nią w lewo, aby przesunąć tarczę tnącą maksymalnie w górę.

• Użyć kluczy płaskich (15) do wykręcenia śruby z tarczy tnącej (ryc. 9) i wymiany tarczy na odpowiedni zamiennik. Zwracać uwagę na kierunek pracy! Zwrócić uwagę na strzałkę na tarczy tnącej. Ząb musi być skierowany w stronę przełącznika włącz/wyłącz (1)

8.3.2 Regulacja klina rozdzielającego (ryc. 10)

Szczelina pomiędzy krawędzią zewnętrzną tarczy tnącej i klinem rozdzielającym (8) musi wynosić od 3 do 5 mm.

• Ustawić kąt tarczy tnącej w położeniu 0° i dokręcić ją.

• Przestawić tarczę tnącą w górne położenie.

• Zdjąć osłonę tarczy tnącej.

• Lekko poluzować śrubę (A) odpowiednim kluczem płasko-oczkowym aż do zwolnienia klina rozdzielającego (8); nie zdejmować śruby.

• Ustawić klin rozdzielający niżej lub wyżej, wciskając go w górę lub w dół do długiego otworu.

• Zamontować wszystkie zdemontowane części w odwrotnej kolejności.POWX07595 PL Copyright © 2022 VARO Strona | 12 www.varo.com

Ryzyko odniesienia obrażeń! Urządzenie należy przechowywać w sposób uniemożliwiający jego uruchomienie przez osoby nieupoważnione. Zabezpieczyć przechowywane urządzenie w taki sposób, aby nie stwarzało ryzyka odniesienia obrażeń dla kogokolwiek. Uszkodzenie urządzenia! Nie wolno przechowywać niezabezpieczonego urządzenia w wilgotnym środowisku.

Uwaga: Urządzenie należy podnosić trzymając wyłącznie za uchwyty.

• Podkręcić tarczę tnącą w dół do oporu.

• Usunąć wszystkie części wystające poza obrys pilarki.

• Urządzenie należy przemieszczać przy pomocy drugiej osoby, trzymając za uchwyty.

• Wszelka wysyłka powinna być w miarę możliwości dokonywana w oryginalnym opakowaniu. 10 PARAMETRY TECHNICZNE Napięcie znamionowe 220-240 V Częstotliwość znamionowa 50 Hz Moc znamionowa S1:1800 W S6 25% 2000 W Klasa ochrony

Prędkość obrotowa 5000 obr./min Średnica tarczy tnącej (zewn.) 250 mm Średnica otworu tarczy tnącej (wewn.) 30 mm Grubość tarczy tnącej 2,8 mm Liczba zębów 24Z Maks. głębokość cięcia pod kątem 90° 85 mm Maks. głębokość cięcia pod kątem 45° 63 mm Wymiary stolika 563 x 583 mm Wysokość stolika (+ stojak) 820 mm Złącze odprowadzania pyłu Ø 35,5 mmPOWX07595 HU Copyright © 2022 VARO O l d a l | 1 www.varo.com 1 ALKALMAZÁS ................................................................................. 3
