Tuotetyyppi	Pöytäsaha
Merkki	PowerPlus
Malli	POWX07595
Nimellisteho	2000 W (S6 25%) / 1800 W (S1)
Nimellisjännite	220-240 V ~ 50 Hz
Pyörimisnopeus	5000 min⁻¹
Terän halkaisija	250 mm
Terän reikä	30 mm
Terän paksuus	2,8 mm
Hampaiden lukumäärä	24
Suurin leikkaussyvyys 90°:ssa	85 mm
Suurin leikkaussyvyys 45°:ssa	63 mm
Pöydän mitat	563 x 583 mm
Pöydän korkeus (jalustan kanssa)	820 mm
Suojausluokka	II
Paino	Noin 35 kg
Terän kallistuskulma	0° - 45°
Päätoiminnot	Pitkittäisleikkaus, poikittaisleikkaus, viistoleikkaus
Turvavarusteet	Teränsuojus, halkaisukiila, työntökappale, kaatumisenestolaite
Huolto ja puhdistus	Puhdista harjalla tai kostealla liinalla; tarkista terä ja liitännät säännöllisesti
Varaosat ja korjattavuus	Vaihdettava sahanterä (vakio 250x30 mm); avaimet toimitetaan vaihtoa varten

Usein kysytyt kysymykset - POWX07595 PowerPlus

Mikä on tämän pöytäsahan teho?

PowerPlus POWX07595 -pöytäsahan nimellisteho on 2000 W (S6 25%) ja 1800 W (S1).

Minkä halkaisijan terää voin käyttää?

Käytä vain terää, jonka ulkohalkaisija on 250 mm ja reikä 30 mm. Suositeltu paksuus on 2,8 mm ja hampaiden lukumäärä 24.

Kuinka säädän leikkauskorkeutta?

Käännä koneen sivulla olevaa käsikampaa. Käännä vastapäivään pienentääksesi korkeutta ja myötäpäivään suurentaaksesi. Säädä niin, että terä ulottuu yhden hampaan verran työkappaleen yläpuolelle.

Voinko sahata kulmassa tällä sahalla?

Kyllä, terää voidaan kallistaa 0° - 45°. Löysää lukituspainike, kallista terä haluttuun kulmaan ja kiristä.

Kuinka käytän yhdensuuntaisohjainta?

Aseta yhdensuuntaistuki asteikon kiskoon, säädä leikkausleveys ja laske lukitusvipu sen lukitsemiseksi.

Mitä tehdä ylikuormituksen sattuessa?

Ylikuormitussuoja katkaisee virran. Anna työkalun jäähtyä vähintään 30 minuuttia, paina mustaa palautuspainiketta ja sitten vihreää käynnistyspainiketta.

Kuinka vaihdan sahanterän?

Irrota laite verkkovirrasta, poista irrotettava levy, nosta terä maksimiin, ruuvaa kiinnitysruuvi irti mukana tulevilla avaimilla, vaihda terä pyörimissuunta (nuoli) huomioiden, ja kokoa takaisin.

Mitä materiaaleja voin sahata?

Massiivipuu, laminaatti, lastulevy, vaneri ja muut puumateriaalit. Ei sovellu metallille, kovalle muoville tai pyöreille materiaaleille.

Kuinka huollan sahaa?

Puhdista säännöllisesti sahanpuru harjalla tai kostealla liinalla. Tarkista terän kunto, halkaisukiilan säätö (3-5 mm välys) ja kiristä ruuviliitokset tarvittaessa.

Soveltuuko tämä saha ammattikäyttöön?

Ei, se on suunniteltu kotikäyttöön, ei ammattikäyttöön. Älä käytä sitä räjähdysvaarallisessa ympäristössä.

KÄYTTÖOHJE POWX07595 PowerPlus

4.1 Suojusta koskevat varoitukset....4

4.2 Leikkuutoimenpiteitä koskevat varoitukset....4

4.3 Takaisiniskun syyt ja sitä koskevat varoitukset....4

4.4 Pöytäsahan käyttötoimenpiteitä koskevat varoitukset....5

5 SUOJAVARUSTEET....5

5.1 Halkaisukiila....5

5.2 Sahanterän suojus....5

5.3 Työntökapula....5

6 PURKAMINEN JA KOKOAMINEN....5

6.1 Kokoonpano (kuva 1)....6

6.2 Kallistussuojan kiinnitys (kuva 2)....6

6.3 Rinnakkaisvasteen asennus (kuva 3)....6

6.4 Viistekulman vasteen asentaminen (kuva 4)....6

6.5 Sahanterän suojuksen asentaminen (kuva 5)....6

6.6 Purunpoistoletkun asentaminen (kuva 6)....7

7 KÄYTTÖ....7

7.1 Tarkasta ennen laitteen käynnistämistä!......7

7.2 Käytettävät osat 7

7.2.1 Virtakytkin....7

7.2.2 Ylikuormitussuoja (18)....7

7.2.3 Mekanismin asettaminen kallistuskulmaan....7

7.2.4 Käsikampi sahauskorkeuden asettamiseen....7

7.3 Työkappale pysähtyy....8

7.3.1 Viistekulman vaste....8

7.3.2 Viistosahaus (kuva 7)....8

7.3.3 Rinnakkaisvasteen vastekiskon asettaminen....8

7.3.4 Rinnakkaisvaste....8

POWERPLUS® HIGH QUALITY TOOLS

POWX07595 FI

7.4 Sahauskorkeuden asettaminen (kuva 8) 8
7.5 Sahanterän kulman asettaminen (kuva 8)....8
7.6 Sahaus....9
8 PUHDISTUS JA HUOLTO 9
8.1 Puhdistus ja kunnossapito....9
8.2 Laitteen puhdistaminen....10
8.3 Laitteen kunnossapito....10
8.3.1 Sahanterän asentaminen ja vaihtaminen (kuva 9)....10
8.3.2 Halkaisukiilan säätäminen (kuva 10)....10
9 SÄILYTYS, KULJETUS 11
9.1 Säilytys....11
9.2 Kuljetus....11
10 TEKNISET TIEDOT....11

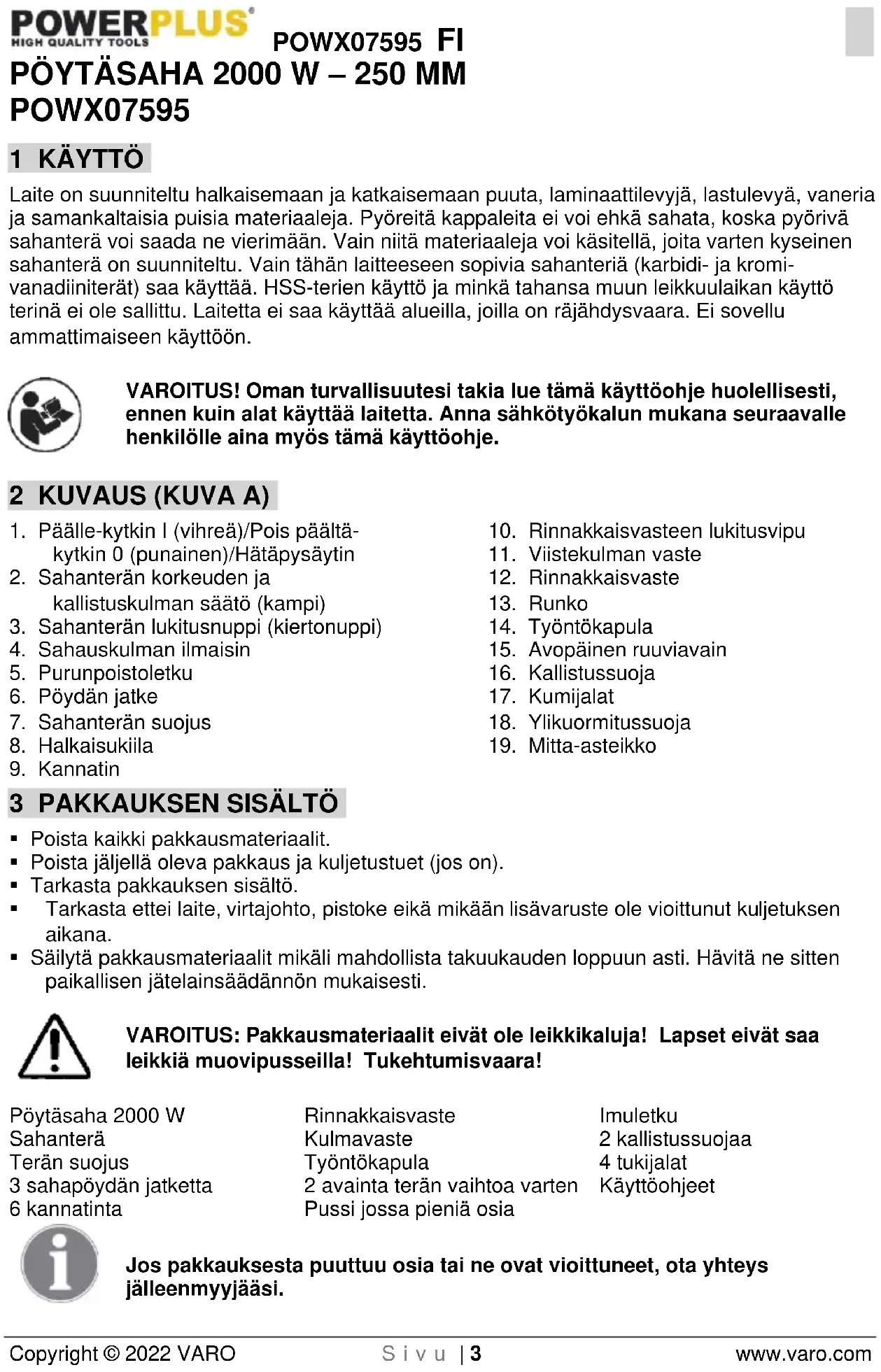

Laite on suunniteltu halkaisemaan ja katkaisemaan puuta, laminaattilevyjä, lastulevyä, vaneria ja samankaltaisia puisia materiaaleja. Pyöreitä kappaleita ei voi ehkä sahata, koska pyörivä sahanterä voi saada ne vierimään. Vain niitä materiaaleja voi käsitellä, joita varten kyseinen sahanterä on suunniteltu. Vain tähän laitteeseen sopivia sahanteriä (karbidi- ja kromivanadiiniterät) saa käyttää. HSS-terien käyttö ja minkä tahansa muun leikkuulaikan käyttö terinä ei ole sallittu. Laitetta ei saa käyttää alueilla, joilla on räjähdysvaara. Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA A)

1. Päälle-kytkin I (vihreä)/Pois päältäkytkin 0 (punainen)/Hätäpysäytin
2. Sahanterän korkeuden ja kallistuskulman säätö (kampi)
3. Sahanterän lukitusnuppi (kiertonuppi)
4. Sahauskulman ilmaisin
5. Purunpoistoletku
6. Pöydän jatke
7. Sahanterän suojus
8. Halkaisukiila

9. Kannatin

10. Rinnakkaisvasteen lukitusvipu

11. Viistekulman vaste
12. Rinnakkaisvaste
13. Runko
14. Työntökapula
15. Avopäinen ruuviavain
16. Kallistussuoja
17. Kumijalat
18. Ylikuormitussuoja
19. Mitta-asteikko

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
■ Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

Pöytäsaha 2000 W

Sahanterä

Terän suojus

3 sahapöydän jatketta

6 kannatinta

Rinnakkaisvaste

Kulmavaste

Työntökapula

2 avainta terän vaihtoa varten

Pussi jossa pieniä osia

Imuletku

2 kallistussuojaa

4 tukijalat

Käyttöohjeet

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 LISÄTURVALLISUUSOHJEITA

4.1 Suojusta koskevat varoitukset

• Pidä suojukset aina paikoillaan. Suojusten on oltava työskentelyjärjestyksessä ja oikein asennettu.
• Kävtä aina sahanterän suojiusta ja halkaisuveistä kaikkiin läpileikkaustoimenpiteisijin.
• Kiinnitä suojusjärjestelmä välittömästi uudelleen toimenpiteen suorittamisen jälkeen (kuten uudelleensahaus), joka vaatii suojiksen, halkaisuveitsen poistamista.
• Varmista, että sahanterä ei koske suojusta, halkaisuveistä tai työkappaletta, ennen kuin katkaisin kytketään päälle.
• Säädä halkaisuveitsi tässä käyttöoppaassa kuvatulla tavalla.
• Jotta halkaisuveistä voidaan käyttää, se on kiinnitettävä työkappaleeseen.
• Käytä halkaisuveitsen kanssa asianmukaista sahanterää.

4.2 Leikkuutoimenpiteitä koskevat varoitukset

Älä koskaan aseta sormiasi tai käsiäsi sahanterän läheisyyteen tai sen suuntaisesti.

• Syötä tvökappale sahanterään tai leikkuriin vain pyörimissuunnan vastaisesti.
• Älä koskaan käytä kulmamittaa työkappaleen syöttämiseen halkaistessasi sitä, äläkä käytä halkaisuvastetta, sillä pituus pysähtvy, kun poikkileikkaus tehdään kulmamitalla.
• Kun teet halkaisutoimenpiteitä, käytä työkappaleen syöttövoimaa aina vasteen ja sahanterän välillä. Käytä työntökapulaa, kun vasteen ja sahanterän etäisyys on alle 150 mm, ja työntöpysäytintä, kun etäisyys on alle 50 mm.
• Kävtä vain valmistajan toimittamaa tai ohieiden mukaan valmistettua tvöntökapulaa.
• Älä koskaan kävtä vioittunutta tai haliennutta tvöntökapulaa.
• Älä koskaan tee mitään toimenpiteitä "käsivaralla". Käytä aina joko halkaisuvastetta tai kulmamittaa tvökappaleen ohjaamiseksi ja sijoittamiseksi.
• Älä koskaan oientaudu pyörivän sahanterän päälle tai vmpärille.
• Käytä ylimääräistä työkappaletukea sahapöydän takana ja/tai sivuilla pitääksesi pitkät ja/tai leveät tvökappaleet vakaina.
• Syötä työkappaletta tasaisella vauhdilla. Älä taita tai väännä työkappaletta. Jos työkappale jää jumiin, sammuta työkalu välittömästi, irrota pistoke pistorasiasta ja poista jumiin jäänyt osa.
• Älä poista leikkuusta jääviä osia sahan pyöriessä.
• Käytä lisävastetta kosketuksissa pöydän yläosan kanssa, kun halkaiset alle 2 mm paksuja työkappaleita.

4.3 Takaisiniskun syyt ja sitä koskevat varoitukset

Takaisinisku on työkappaleen äkkinäinen reaktio, joka aiheutuu puristuksiin jääneestä tai jumiutuneesta sahanterästä tai työkappaleen leikkuun väärinkohdistetusta linjasta sahanterään nähden tai kun työkappaleen osa jää kiinni sahanterän ja halkaisuvasteen tai muun kiinteän osan väliin.

Takaisiniskun aikana käy useimmiten niin, että sahanterän takaosa nostaa työkappaleen pöydältä ja kappale sinkoutuu kohti laitteen käyttäjää.

Takaisinisku on tulosta sahan väärinkäytöstä ja/tai virheellisistä käyttötoimenpiteistä tai - olosuhteista, ja se voidaan estää ottamalla huomioon alla annetut varotoimenpiteet.

• Älä koskaan seiso suorassa linjassa sahanterän kanssa. Pidä kehosi aina samalla puolella sahanterää kuin vaste.
• Älä koskaan ojentaudu sahanterän yli tai sen taakse vetääksesi tai tukeaksesi tvökappaletta.
• Älä koskaan pidä kiinni ja paina työkappaletta, jota leikataan pyörivässä sahanterässä.

POWX07595 FI

• Kohdista vaste samansuuntaisesti sahanterän kanssa.
• Ohjaa työkappale paininkamman avulla pöytää ja vastetta vasten, kun teet muita kuin läpileikattavia leikkuutöitä, kuten esimerkiksi uudelleensahausta.
• Ole erittäin varovainen, kun leikkaat koottujen työkappaleiden "sokeita" alueita.
• Tue leveitä paneeleita minimoidaksesi sahanterän puristumisen ja takaisiniskun.
• Ole erittäin varovainen, kun leikkaat työkappaletta, joka on vääntynyt, solmussa, käyristynyt tai jossa ei ole suoraa kulmaa jonka avulla sitä voi ohjata kulmamitalla tai vastetta vasten.
• Älä koskaan leikkaa yhtä työkappaletta enempää, pysty- tai vaakasuuntaisesti pinottua.
• Kun käynnistät sahan uudelleen sahanterän ollessa kiinni työkappaleessa, keskitä sahanterä uurrokseen niin, että sahan hampaat eivät koske materiaalia.
• Säilytä sahanterät puhtaina, terävinä ja riittävästi varusteltuina. Älä koskaan käytä vääntyneitä sahanteriä tai sahanteriä, joiden hampaat ovat haljenneet tai menneet rikki.

4.4 Pöytäsahan käyttötoimenpiteitä koskevat varoitukset

• Sammuta pöytäsaha ja irrota virtajohto pistorasiasta, kun irrotat pöydän upotteen, vaihdat sahanterän tai säädät halkaisuveistä tai sahanterän suojusta, ja aina kun jätät laitteen vartioimatta.
• Älä koskaan jätä pöytäsahaa käyntiin vartioimatta. Sammuta se ja jätä laite vasta, kun se on täysin pysähtynyt.
• Sijoita pöytäsaha hyvin valaistulle ja tasaiselle alueelle, jossa voit varmistua jalkojen hyvästä asennuksesta ja vakaudesta. Laite tulisi asentaa alueelle, jossa on tarpeeksi tilaa työkappaleen helpolle käsittelylle.
• Puhdista ja poista sahapöly säännöllisesti sahapöydän alta ja/tai pölynkeräyslaitteesta.
• Pöytäsaha on kiinnitettävä.
• Poista työkalut, puuhake jne. pöydältä ennen kuin kytket pöytäsahan päälle.
• Käytä aina oikeankokoisia ja -muotoisia sahanteriä (timantti vs. pyöreä) tuurnan aukoille.
• Älä koskaan käytä vioittuneita sahanterän kiinnitysosia, kuten laippoja, sahanterän aluslevyjä, pultteja tai muttereita.
• Älä koskaan seiso pöytäsahan päälle äläkä käytä sitä astinlautana.
• Varmista, että sahanterä on asennettu niin, että se pyörii oikeaan suuntaan. Älä käytä pöytäsahassa hiomalaikkoja, teräsharjoja tai hiontakiekkoja.

5 SUOJAVARUSTEET

5.1 Halkaisukiila

Halkaisukiila (8) estää työkappaleen kiinni juuttumisen kohoaviin hampaisiin ja paiskautumisen käyttäjää vasten. Halkaisukiilan on pysyttävä paikoillaan käytön aikana.

5.2 Sahanterän suojus

Sahanterän suojus (7) suojaa käyttäjää koskemasta vahingossa sahanterään ja lentäviltä kappaleilta. Sahanterän suojuksen on pysyttävä aina paikoillaan käytön aikana.

5.3 Työntökapula

Työntökapula (14) toimii käden jatkeena ja suojelee käyttäjää koskemasta vahingossa sahanterään. Työntökapulaa on aina käytettävä, kun väli vasteen ja sahanterän välillä on alle 120 mm.

6 PURKAMINEN JA KOKOAMINEN

Pura laite pakkauksesta ja varmista, että kaikki kappaleet ovat mukana.

Laske sahanterä pöydän pinnan alapuolelle (ks. 8.4 Sahauskorkeuden asettaminen).

Käännä sahapöytä ylösalaisin.

Huom.: Jos joku osista puuttuu tai on vioittunut, ota yhteys jälleenmyyjään.

Kokoonpano-osat on pakattu pahvilaatikkoon koneen moottorin alle!!!

6.1 Kokoonpano (kuva 1)

Kiinnitä ensin vasen, oikea ja takana oleva sahapöydän jatke pöytäsahaan (ilman kannattimia).

Asenna runko ja kiinnitä se pöytäsahaan.

Runko (13) käsittää neljä pöydän jalkaa sekä vinotuet, jotka on asennettava. Tarvittavat työkalut:

2 yhdistelmäruuviavainta.

- Liitä neljä pöydän jalkaa (19) sahapöydän kulmiin. Huomaa, että takajalat on kiinnitettävä niin, että kallistussuojalaitteiden kokoonpanon reiät ovat laitteen takaosaa vasten..

- Kiinnitä vinotuet (A) eteen ja taakse jalkojen (13) väliin.

- Kiinnitä vinotuet (A) sivuille jalkojen (13) väliin.

Tee tämä kiinnittämällä kukin vinotuki kunkin pöydän jalan sisäpuolelle kahdella ruuvilla, aluslevyllä ja lukitusmutterilla.

■ Paina kumijalat (17) tukijalkoihin.

- Kiinnitä lopuksi neljä kannatinta (21) pöydän jatkeeseen ja pöydän jalkoihin.

Kannattimet (21) asennetaan kotelossa olevien ruuvireikien läpi.

Huom.: Aseta laite tasaiselle luistamattomalle pinnalle. Laite ei saa heilua.

6.2 Kallistussuojan kiinnitys (kuva 2)

- Kierrä kallistussuoja takatukijalkoihin käyttämällä pultteja (A), välilevyjä, joustolaattoja ja muttereita.

6.3 Rinnakkaisvasteen asennus (kuva 3)

Työnnä rinnakkaisvaste (12) mitta-asteikon kiskoon. Tarkasta asetus ruudulta. Paina lukitusvipua (10) alaspäin, jotta rinnakkaisvaste (12) lukkiutuu paikoilleen. Voidaksesi saada täysin samansuuntaisen viillon, sinun tulee tarkastaa väli suojuksen ja sahanterän välillä kahdessa kohtaa viivoittimella.

6.4 Viistekulman vasteen asentaminen (kuva 4)

Viistekulman vaste (11) käsittää kaksi osaa - vastelevy (A) ja kulman säätöosa (B) - jotka on koottava yhteen.

- Työnnä vastelevy (A) kulmasäätimen (B) rakoihin (B) kahdella säätöruuvilla (C). Paina haluamaasi asentoon ja kiristä säätöruuvit.

Paina viistekulman vasteen liukutanko (D) haluamaasi pöydän pinnan tankoon.

Oikeakätiset käyttäjät painavat mieluimmin viistekulman vasteen pöydän pinnan vasempaan tankoon.

6.5 Sahanterän suojuksen asentaminen (kuva 5)

Loukkaantumisvaara! Sahanterä on asetettava vähintään 30 mm:n korkeuteen.

■ Asenna ensin kampi (2).
- Aseta terä korkeimpaan asentoon.
- Laita sahanterän suojus halkaisukiilalle (8) niin, että pultti (22) asettuu reikään. Työnnä ja kirstä pulttia samaan aikaan.

6.6 Purunpoistoletkun asentaminen (kuva 6)

• Aseta imuletku (5) sahanterän suojuksen (7) liitoskappaleen päälle.
• Pane imuletku (5) imuletkun liitoskappaleen (23) päälle laitteen taakse.

7 KÄYTTÖ

Loukkaantumisvaara! Jos ilmenee toiminnallinen vika, paina heti punaista painiketta virtakytkimen päällä ja irrota virtajohto.

7.1 Tarkasta ennen laitteen käynnistämistä!

Loukkaantumisvaara! Laitetta saa käyttää vain, jos siinä ei ole havaittu vikoja. Jos osa on viallinen, se on vaihdettava ennen kuin laitetta käytetään uudelleen.

Tarkasta ja varmista, että laite voi toimia turvallisesti:

• Tarkasta ja varmista, että siinä ei ole näkyviä vikoja.
• Tarkasta ja varmista, että kaikki laitteen komponentit on asennettu oikein.
• Tarkasta ja varmista, että turvavarusteet toimivat oikein.
• Tarkasta ja varmista, että sahanterä pyörii vapaasti.
• Tarkasta onko kallistuskulman asetuksen säätöruuvi kiristetty.

7.2 Käytettävät osat

7.2.1 Virtakytkin

• Kytkeminen päälle: Vihreän painikkeen I painanta virtakytkimen (1) päällä kytkee sahan päälle. Ennen kuin aloitat sahaamisen, odota kunnes terä on saavuttanut maksiminopeuden.
• Kytkeminen pois: Punaisen painikkeen 0 painanta virtakytkimen (1) päällä kytkee sahan pois.

7.2.2 Ylikuormitussuoja (18)

Kone on varustettu ylikuormitussuojalla (18). Anna koneen jäähtyä vähintään 30 minuuttia ennen kuin kytket sen uudelleen päälle. Sitä varten paina ensin mustaa painiketta katkaisimen vieressä ja käynnistä kone uudelleen painamalla sitten vihreää painiketta (1).

7.2.3 Mekanismin asettaminen kallistuskulmaan

Sahanterä voidaan säätää mihin tahansa kulmaan 0° ja 45° välillä. Löysää lukitusnuppia (3), paina vipua (2) ja käännä haluttuun kallistuskulmaan ja kiristä lukitusnuppia (3).

7.2.4 Käsikampi sahauskorkeuden asettamiseen

Sahanterän sahauskorkeus on säädettävä työkappaleen korkeuteen. Sahanterä on aina asetettava yhtä terähammasta korkeammalle kuin työkappale. Voit tehdä tämän asetuksen kääntämällä käsikampea vasemmalle tai oikealle.

Huom.: Jotta voitaisiin hyödyntää koko 45° asetusalue, sahauskorkeutta on vähennettävä sen mukaan.

7.3 Työkappale pysähtyy

7.3.1 Viistekulman vaste

Vastetta voi säätää korkeintaan 120 mm viistosahauksessa.

Loukkaantumisvaara! Älä paina vastetta (Kuva 4, A) liian kauas sahanterän suunnassa. Väli vasteen (Kuva 4, A) ja sahanterän välissä tulisi olla noin 2 cm.

7.3.2 Viistosahaus (kuva 7)

• Paina viistekulmavaste (11) asianmukaiseen pöydän pinnan tankoon.
• Löysää säätöruuvi (A), aseta vaadittu kulma ja kiristä taas säätöruuvi.
• Paina tarvittaessa vastelevy (C) taaksepäin tai eteenpäin. Tätä varten löysää molemmat säätöruuvit (B), paina vastelevyä (C) ja kiristä sitten säätöruuvit (B) uudelleen.

7.3.3 Rinnakkaisvasteen vastekiskon asettaminen

Vastekiskon voi irrottaa ja asettaa uudelleen, kun molemmat siipimutterit on löysätty:

Korkea vastereuna:

• Korkeiden työkappaleiden sahaamiseen.
  Matala vastereuna:
• Litteiden työkappaleiden sahaamiseen.
• Jos sahanterä on viistosti.

7.3.4 Rinnakkaisvaste

• Löysää lukitusvipu (10) kääntämällä nuppia.
• Aseta rinnakkaisvaste vaadittuun sahausleveyteen painamalla asteikkoa.
  ■ Paina alas lukkovipu (10).

7.4 Sahauskorkeuden asettaminen (kuva 8)

Loukkaantumisvaara! Ruumiin osat tai kappaleet jotka ovat säätöalueella, voivat jäädä käyvän sahanterän väliin! Säädä sahauskorkeutta vain, kun sahanterä on pysäytetty!

• Säädä sahauskorkeus kääntämällä käsikampea (A).
• Käsikammen kääntäminen vastapäivään pienentää sahauskorkeutta. Käsikammen kääntäminen myötäpäivään lisää sahauskorkeutta.

Huom.: Voidaksesi tasapainottaa välin sahauskorkeuden asetuksessa, nosta sahanterä aina altapäin vaadittuun asentoon.

Sahauskorkeus on asetettu optimaalisesti, kun sahanterä on yhtä terähammasta korkeammalla kuin työkappale.

7.5 Sahanterän kulman asettaminen (kuva 8)

Loukkaantumisvaara! Ruumiin osat tai kappaleet jotka ovat säätöalueella, voivat jäädä käyvän sahanterän väliin! Säädä sahauskulmaa vain, kun sahanterä on pysäytetty!

- Löysää kiinnitysruuvi (3).

■ Aseta tarvittava kallistuskulma.
■ Asetetun kallistuskulman voi lukea asteikolta (4).
■ Kiristä kiinnitysruuvi (3).

Huom.: Jotta voitaisiin hyödyntää koko 45° asetusaluetta, leikkuukorkeutta on vähennettävä sen mukaisesti.

7.6 Sahaus

Loukkaantumisvaara! Jos väli rinnakkaisvasteen ja sahanterän välillä on alle 120 mm, on käytettävä työntökapulaa.

Loukkaantumisvaara! Pidä aina kiinni ohjattavasta työkappaleesta, ei siitä työkappaleen osasta, joka katkaistaan pois.

Konevika

Tarkasta käsiteltävä puu huolellisesti. Vieraat kappaleet kuten naulat, ruuvit ja muut samankaltaiset kappaleet voivat vakavasti vioittaa laitetta.

• Aseta rinnakkaisvasteen tarvitsema väli sahanterään.
• Aseta poikkivasteen tarvitsema kulma.
• Aseta sahanterän leikkuukorkeus.
• Aseta sahanterän tarvitsema kallistuskulma.
• Aseta työkappale poikkivastetta vastaan.
• Kytke pyöröpöytäsaha päälle painamalla vihreää painiketta I virtakytkimen päällä (1).
• Paina työkappaletta tasaisesti taaksepäin ja sahaa yhdellä liikkeellä. Varmista että sahaa ei ylikuormiteta.
• Kytke laite pois toiminnasta painamalla punaista painiketta 0 virtakytkimen päällä (1), ellet aio jatkaa työtä heti.

8 PUHDISTUS JA HUOLTO

8.1 Puhdistus ja kunnossapito

Ennen jokaista käyttöä

Mitä?	Kuinka?
Tarkasta sahanterä ja varmista, että se on asetettu ja kiinnitetty paikoilleen oikein.	Sahanterän vaihtaminen.
Tarkasta onko sahanterän suojakotelossa lastuja/sahanpurua. Poista lastut tarvittaessa.	Käytä paineilmaa puhaltamaan lastut/pöly pois tai käytä harjaa.
Tarkasta että väli sahanterän ja halkaisukiilan välillä on asetettu 3 - 5 mm; korjaa tarvittaessa.	Halkaisukiilan säätäminen.
Tarkasta onko liitäntäkaapelissa vioittumisen merkkejä.	Suorita silmämääräinen tarkastus ja anna sähköteknikon vaihtaa kaapeli tarvittaessa.
Säännöllisesti ja käyttöolosuhteiden mukaan
Mitä?	Kuinka?
Ruuviliitännät.	Tarkasta kaikki ruuviliitännät ja kiristä tarvittaessa.

Puhdista tuuletusaukot moottorin päällä ja poista pöly. Irrota lastut/pöly imurilla tai harjalla.

8.2 Laitteen puhdistaminen

Sähköiskun vaara! Älä roiskuta koskaan vettä tai altista laitetta vedelle. Älä käytä koskaan puhdistusaineita tai liuottimia puhdistuksessa. Ne voivat vioittaa laitetta niin, että sitä ei voi enää korjata. Kemikaalit voivat syövyttää muoviosia.

Varovainen käsittely ja säännöllinen puhdistus varmistavat, että laite pysyy toimintakunnossa ja toimii hyvin kauan aikaa.

• Irrota lika harjalla.
• Pyyhi työkalu kostealla pyyhkeellä.
• Pidä tuuletusaukot puhtaina ja pölyttöminä.

8.3 Laitteen kunnossapito

Loukkaantumisvaara! Ennen kuin suoritat mitään kunnossapitotöitä, varmista että laite on irrotettu virtalähteestä (katkaise virrantulo).

Loukkaantumisvaara! Heti sahauksen jälkeen sahanterä saattaa olla hyvin kuuma. Anna kuuman terän jäähtyä. Älä puhdista kuumaa sahanterää herkästi syttyvillä nesteillä.

Liikkumaton sahanterä voi aiheuttaa loukkaantumisen! Käytä käsineitä kun vaihdat sahanterää.

8.3.1 Sahanterän asentaminen ja vaihtaminen (kuva 9)

Varo! Irrota virtalähteestä.

Varo! Varmista että sahan kotelo on hyvin valaistu.

• Irrota ruuvit (24) pöydän upotteen etupuolelta.
• Irrota pöydän upote
• Käytä käsikankea ja käännä vasemmalle niin, että saat sahanterän niin ylös kuin se on mahdollista.
• Käytä ruuviavaimia (15) irrottamaan ruuvi sahanterän (Kuva 9) päältä ja vaihda terä sopivaan terään. Ota huomioon käyttösuunta! Katso sahanterän päällä olevaa nuolta. Hampaiden on oltava suunnattuna virtakytkimeen (1) päin.

8.3.2 Halkaisukiilan säätäminen (kuva 10)

Välin sahanterän ulkoreunan ja halkaisukiilan (8) välillä on oltava kolmen ja viiden millimetrin välillä.

• Pane sahanterän kulma 0° asentoon ja kiristä.
  ■ Siirrä sahanterä yläasentoon.
• Irrota sahanterän suojus.
• Irrota pöydän pinta.

• Löysää ruuvia (A) hieman sopivalla yhdistelmäruuviavaimella, kunnes halkaisukiila (8) vapautuu (älä irrota ruuvi).

• Aseta halkaisukiila alemmaksi tai korkeammalle painamalla ylös- tai alaspäin pitkässä reiässä.

• Asenna kaikki irrotetut osat takaisin vastakkaisessa järjestyksessä.

9 SÄILYTYS, KULJETUS

9.1 Säilytys

Loukkaantumisvaara! Säilytä laite sillä tavoin, että kukaan ei voi käynnistää sitä luvattomasti. Varmista että kukaan ei loukkaa itseään varastossa olevaan laitteeseen.

Konevika! Älä varastoi suojaamattomana kosteassa ympäristössä.

9.2 Kuljetus

Huom.: Nosta laitetta vain käyttämällä kahvoja.

• Kampea sahanterä alas niin kauas kuin se menee.
• Osat jotka työntyvät sahan ulkopuolelle, on irrotettava.
• Kuljeta laitetta toisen henkilön avustuksella ja käytä kahvoja.
• Laitetta siirrettäessä yritä käyttää alkuperäistä pakkausta, mikäli mahdollista.

10 TEKNISET TIEDOT

Nimellisjännite	220-240V
Nimellistaajuus	50 Hz
Nimellisteho	S1:1800 W S6 25% 2000 W
Suojausluokka	II
Joutokäyntinopeus	5000 min-1
Sahanterän läpimitta (ulko)	250 mm
Sahanterän reikä (sisä)	30 mm
Sahanterän paksuus	2,8 mm
Hampaiden lukumäärä	24 H
Maks. leikkuusyvyys 90° kulmassa	85 mm
Maks. leikkuusyvyys 45° kulmassa	63 mm
Pöydän koko	563 x 583 mm
Pöydän korkeus (+ jalusta)	820 mm
Purunpoistoaukko	∅ 35,5 mm

1 ΕΦΑΡΜΟΓΗ 3

2 ПЕРИГРАФН (ЕИК. А)......3
